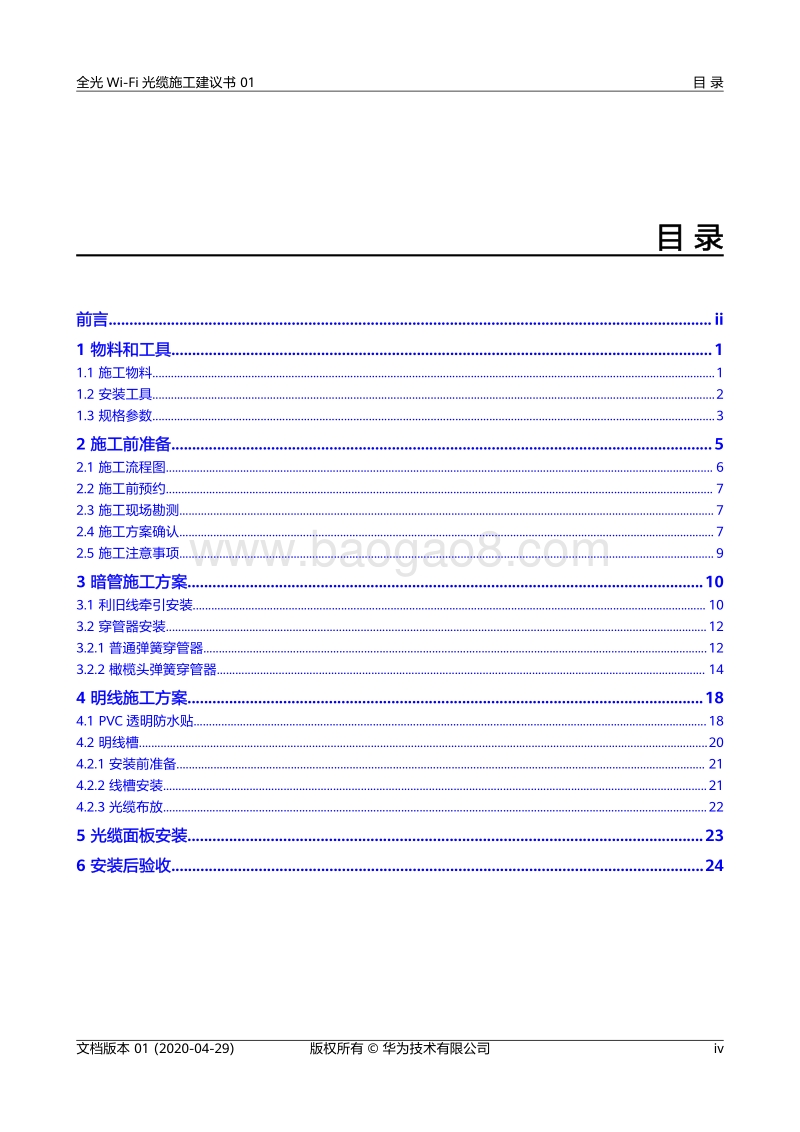

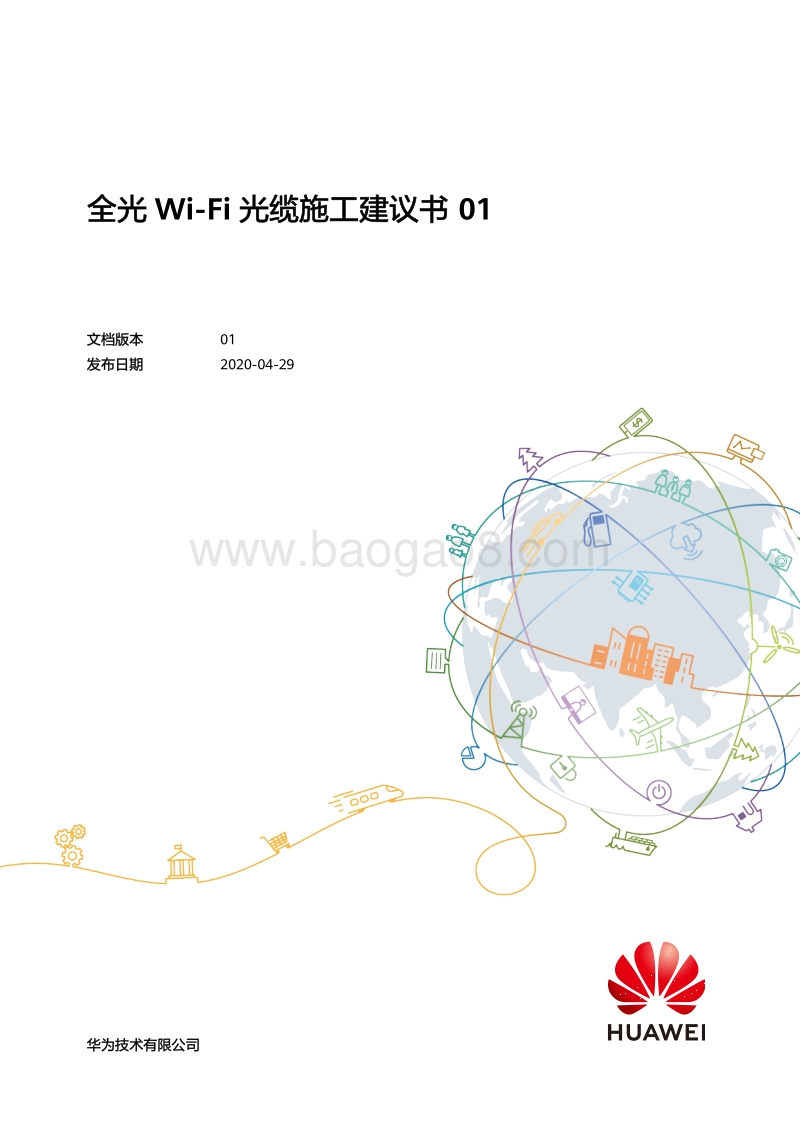

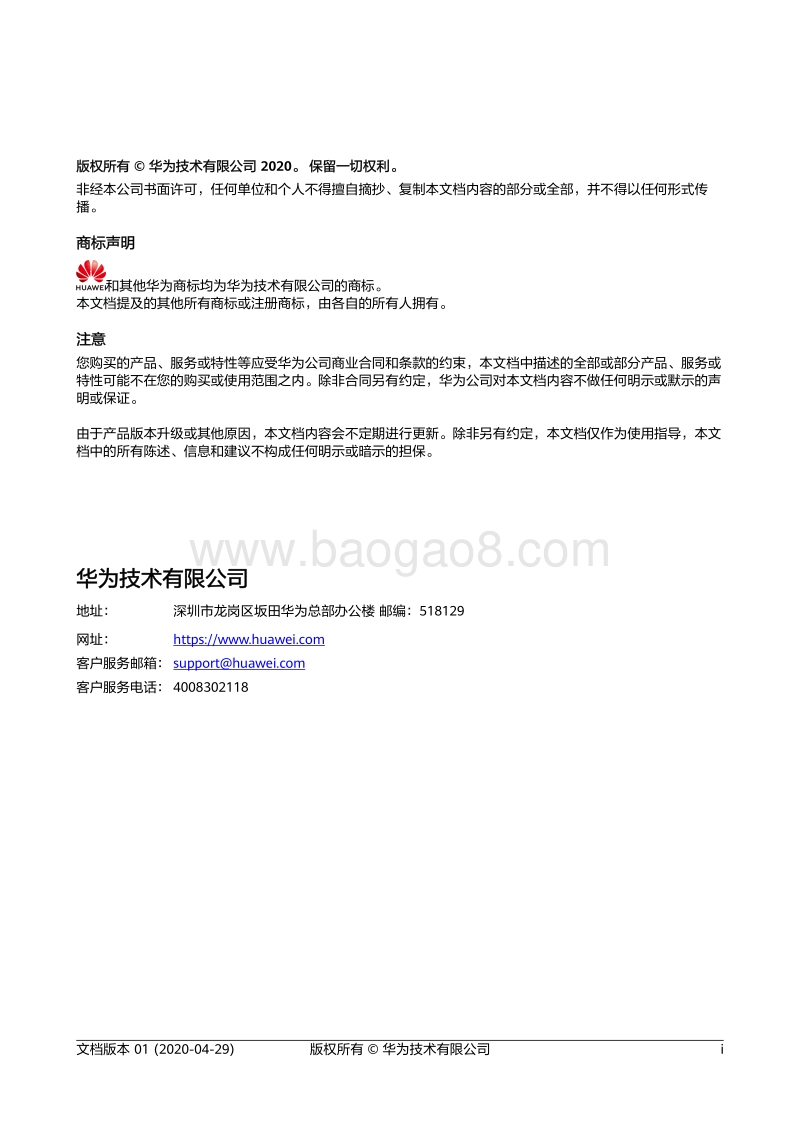

全光Wi-Fi光缆施工建议书 01文档版本01发布日期2020-04-29华为技术有限公司版权所有 华为技术有限公司 2020。 保留一切权利。非经本公司书面许可，任何单位和个人不得擅自摘抄、复制本文档内容的部分或全部，并不得以任何形式传播。商标声明和其他华为商标均为华为技术有限公司的商标。本文档提及的其他所有商标或注册商标，由各自的所有人拥有。注意您购买的产品、服务或特性等应受华为公司商业合同和条款的约束，本文档中描述的全部或部分产品、服务或特性可能不在您的购买或使用范围之内。除非合同另有约定，华为公司对本文档内容不做任何明示或默示的声明或保证。由于产品版本升级或其他原因，本文档内容会不定期进行更新。除非另有约定，本文档仅作为使用指导，本文档中的所有陈述、信息和建议不构成任何明示或暗示的担保。华为技术有限公司地址：深圳市龙岗区坂田华为总部办公楼 邮编：518129网址：huawei客户服务邮箱：supporthuawei客户服务电话：4008302118文档版本 01 (2020-04-29)版权所有 华为技术有限公司i前言遵守所有安全注意事项为保障人身和设备安全，在安装、操作、维护设备时，请遵循设备上的标识及手册中说明的所有安全注意事项。手册中的“警告”、“注意”、“说明”事项，并不代表所应遵守的所有安全事项，只作为所有安全注意事项的补充。华为公司不承担任何因违反通用安全操作要求或违反设计、生产和使用设备安全标准而造成损失的责任。遵守当地法规和规范操作设备时，遵守当地法规和规范。人员要求负责安装维护华为设备的人员，必须经过严格培训，并掌握正确的操作方法及安全注意事项。符号约定在本文中可能出现下列标志，它们所代表的含义如下。符号说明用于警示紧急的危险情形，若不避免，将会导致人员死亡或严重的人身伤害。用于警示潜在的危险情形，若不避免，可能会导致人员死亡或严重的人身伤害。用于警示潜在的危险情形，若不避免，可能会导致中度或轻微的人身伤害。用于传递设备或环境安全警示信息，若不避免，可能会导致设备损坏、数据丢失、设备性能降低或其它不可预知的结果。“注意”不涉及人身伤害。全光Wi-Fi光缆施工建议书 01前言文档版本 01 (2020-04-29)版权所有 华为技术有限公司ii符号说明用于突出重要/关键信息、最佳实践和小窍门等。“说明”不是安全警示信息，不涉及人身、设备及环境伤害。人身安全进行光缆操作时，禁止裸眼靠近或直视光缆出口。为防止打孔时粉尘进入人体呼吸道或落入眼中，操作人员应采取相应的防护措施。若有高空作业时，注意防止物体坠落。修改记录文档版本发布日期修改说明01 2020-04-29第一次正式发布。全光Wi-Fi光缆施工建议书 01前言文档版本 01 (2020-04-29)版权所有 华为技术有限公司iii目 录前言.ii1 物料和工具.11.1 施工物料.11.2 安装工具.21.3 规格参数.32 施工前准备.52.1 施工流程图. 62.2 施工前预约. 72.3 施工现场勘测.72.4 施工方案确认.72.5 施工注意事项.93 暗管施工方案.103.1 利旧线牵引安装. 103.2 穿管器安装.123.2.1 普通弹簧穿管器.123.2.2 橄榄头弹簧穿管器. 144 明线施工方案.184.1 PVC透明防水贴.184.2 明线槽.204.2.1 安装前准备. 214.2.2 线槽安装.214.2.3 光缆布放.225 光缆面板安装.236 安装后验收.24全光Wi-Fi光缆施工建议书 01目 录文档版本 01 (2020-04-29)版权所有 华为技术有限公司iv1 物料和工具1.1 施工物料1.2 安装工具1.3 规格参数1.1 施工物料室内专用蝶形光跳线SC接头矩形外壳SC接头适配器SC白色尾纤光缆扎带熔接保护盒全光Wi-Fi光缆施工建议书 01 1 物料和工具文档版本 01 (2020-04-29)版权所有 华为技术有限公司1PVC透明防水贴明线槽（可选）光缆ATB面板盒1.2 安装工具说明为提升客户满意度，确保施工前后环境整洁，建议您准备一次性鞋套/抹布/垃圾袋等物品；为保护您的人身安全，建议您准备专业的工程服/防护手套/防护眼镜等，以及止血贴/创口贴等处理临时伤口的物品；普通弹簧穿管器橄榄头弹簧穿管器牵引绳蝶形光缆剥线钳剥纤钳熔接工具光缆连接头清洁器网格胶带寻线器螺丝刀/美工刀/剪刀/斜口钳等全光Wi-Fi光缆施工建议书 01 1 物料和工具文档版本 01 (2020-04-29)版权所有 华为技术有限公司2光功率计滑石粉通光笔打孔器（可选）1.3 规格参数表1-1 室内专用蝶形光跳线规格光缆类别G.657B3蝶形光跳线弯曲半径拐角弯曲半径大于5mm，盘纤半径大于50mm大小2.0*1.6mm拉力70-200N光缆接头类型SC/UPC长度建议20米和50米两种规格表1-2 牵引绳规格线径2-3mm材质特粗PE线，建议采购鱼线拉力3000N长度50米备注牵引绳结构牢固，建议重复使用牵引绳线径不能太细，避免割破暗管全光Wi-Fi光缆施工建议书 01 1 物料和工具文档版本 01 (2020-04-29)版权所有 华为技术有限公司3表1-3 普通弹簧穿管器规格直径4mm材质金属实心三层弹簧长度按需购买，建议30米表1-4 橄榄头弹簧穿管器规格小外径5mm大外径8mm线径1mm材质锰钢橄榄头数量3.5个橄榄头总长130mm长度按需购买，建议15米图示全光Wi-Fi光缆施工建议书 01 1 物料和工具文档版本 01 (2020-04-29)版权所有 华为技术有限公司42 施工前准备2.1 施工流程图2.2 施工前预约2.3 施工现场勘测2.4 施工方案确认2.5 施工注意事项全光Wi-Fi光缆施工建议书 01 2 施工前准备文档版本 01 (2020-04-29)版权所有 华为技术有限公司5
