中国联通5G行业终端总体技术要求.pdf

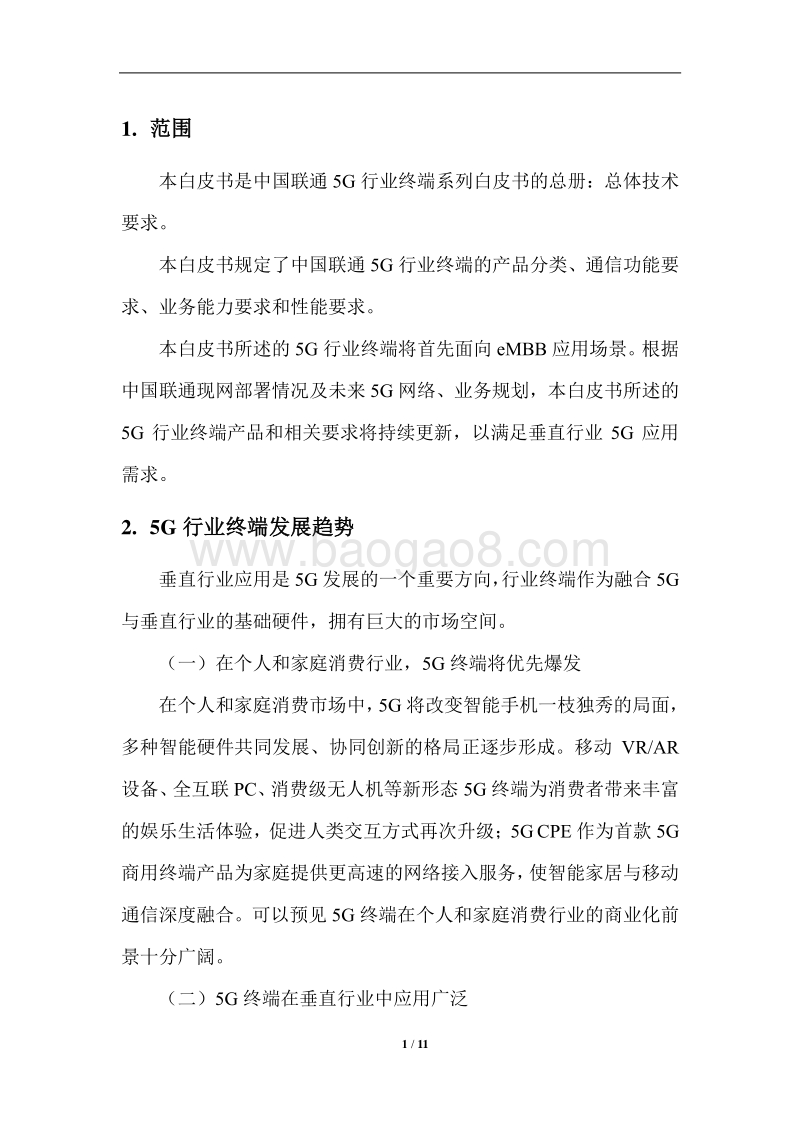

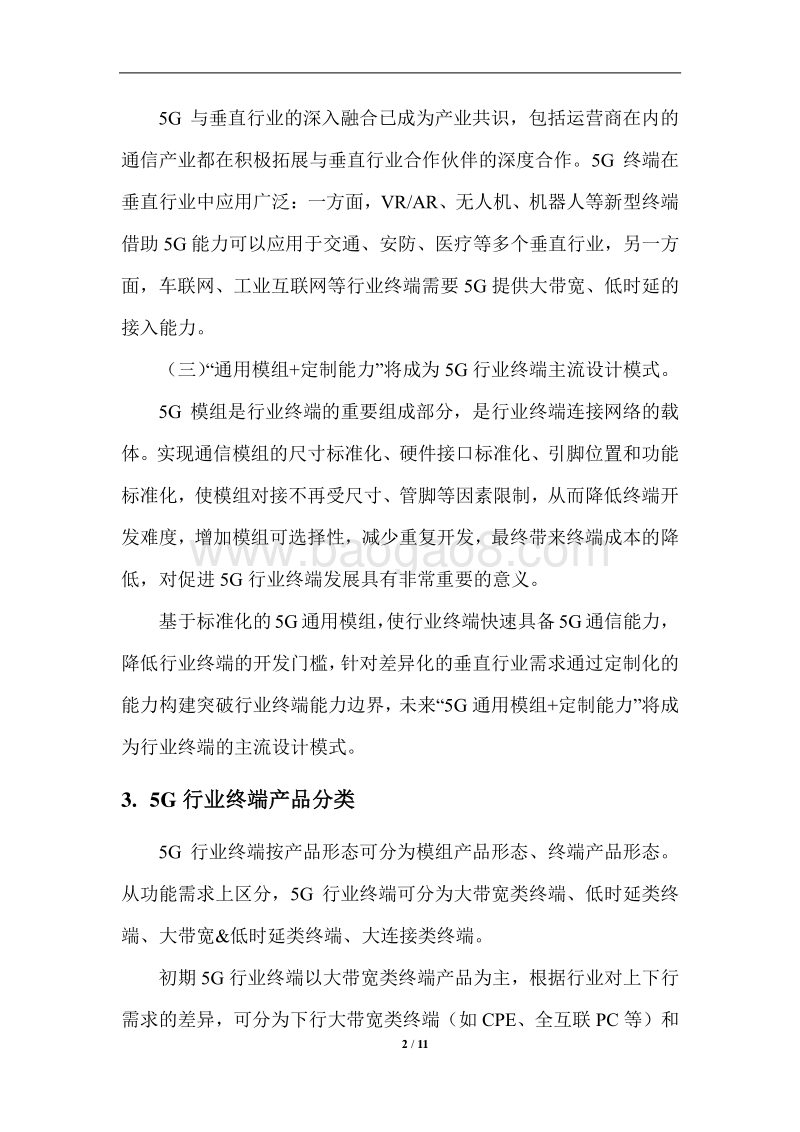

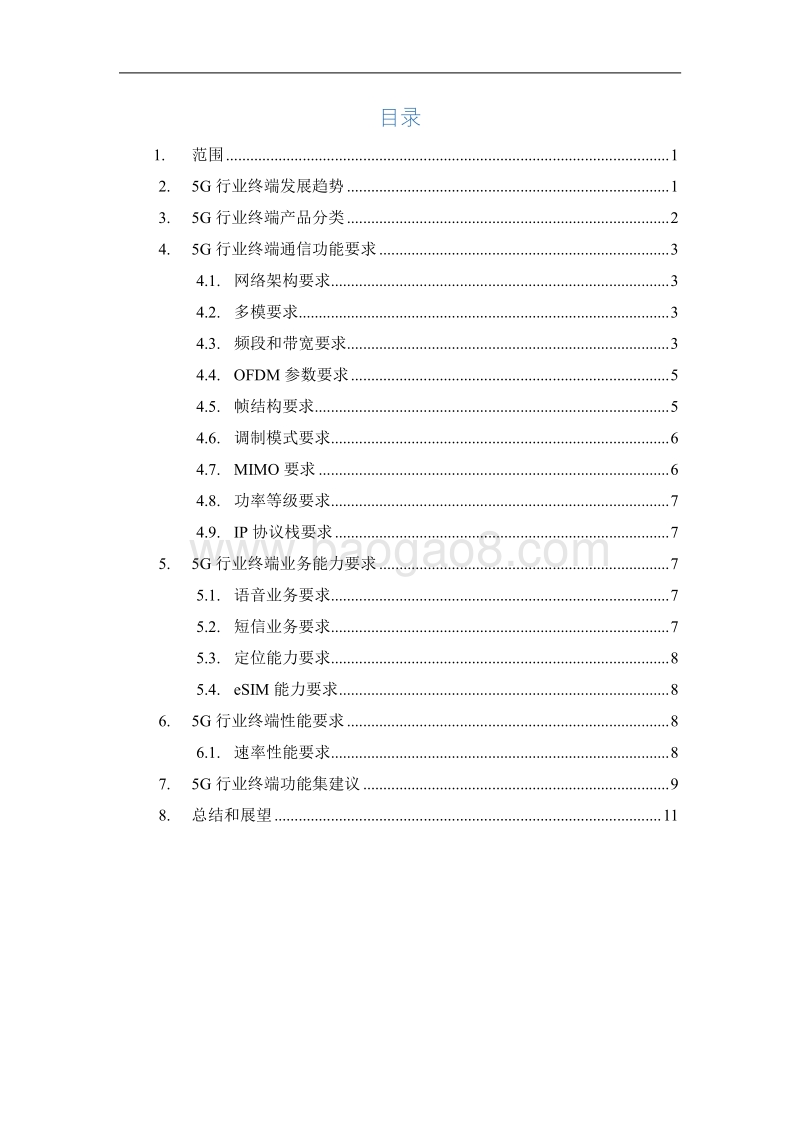

中国联通 5G行业终端 总体技术要求白皮书（ V1.0） 中国联通 2019年 3月 目录 1. 范围 . 1 2. 5G行业终端发展趋势 . 1 3. 5G行业终端产品分类 . 2 4. 5G行业终端通信功能要求 . 3 4.1. 网络架构要求 . 3 4.2. 多模要求 . 3 4.3. 频段和带宽要求 . 3 4.4. OFDM参数要求 . 5 4.5. 帧结构要求 . 5 4.6. 调制模式要求 . 6 4.7. MIMO要求 . 6 4.8. 功率等级要求 . 7 4.9. IP协议栈要求 . 7 5. 5G行业终端业务能力要求 . 7 5.1. 语音业务要求 . 7 5.2. 短信业务要求 . 7 5.3. 定位能力要求 . 8 5.4. eSIM能力要求 . 8 6. 5G行业终端性能要求 . 8 6.1. 速率性能要求 . 8 7. 5G行业终端功能集建议 . 9 8. 总结和展望 . 11 1 / 11 1. 范围 本白皮书 是 中国联通 5G行业终端 系列 白皮书 的总册 ：总体技术要求 。 本白皮书规定了中国联通 5G行业终端的 产品分类 、 通信 功能 要求 、 业务能力要求和 性能要求 。 本白皮书所述的 5G行业终端将首先面向 eMBB应用场景 。 根据中国联通现网部署情况及未来 5G网络、业务规划，本白皮书所述的5G 行业终端 产品 和 相关要求将持续更新，以满足垂直行业 5G 应用需求。 2. 5G行业 终端 发展 趋势 垂直行业应用是 5G发展的一个重要方向，行业终端作为融合 5G与垂直行业的基础硬件，拥有巨大的市场空间。 （一） 在个人和家庭消费行业， 5G终端 将 优先爆发 在 个人和 家庭消费市场中， 5G将改变智能手机一枝独秀的局面，多 种智能硬件 共同发展、协同创新的格局 正 逐步 形成 。 移动 VR/AR设备、 全互联 PC、 消费级无人机 等新形态 5G终端 为消费者带来丰富的娱乐生活体验， 促进人类交互方式再次升级； 5G CPE作为首款 5G商用终端产品为 家庭 提供 更高速的网络接入服务 ， 使智能家居与移动通信深度融合。 可以预见 5G终端在个人和家庭消费行业的 商业化前景十分广阔。 （二） 5G终端 在 垂直行业 中 应用 广泛 2 / 11 5G 与垂直行业的深入融合已成为产业共识，包括运营商在内的通信产业都在积极拓展与垂直行业合作伙伴的深度合作。 5G 终端在垂直行业中应用广泛： 一方面 ， VR/AR、无人机、机器人等新型终端借助 5G能力可以应用于 交通、安防、医疗等 多个垂直行业，另一方面， 车联网 、 工业互联网等 行业终端 需要 5G提供大带宽、低时延的接入能力 。 （ 三 ） “通用模组 +定制能力 ”将成为 5G行业终端主流设计模式 。 5G 模组是 行业终端的重要组成部分，是行业终 端连接网络的载体。 实现通信模组的尺寸标准化、硬件接口标准化、引脚位置和功能标准化，使模组对接不再受尺寸、管脚等因素限制，从而降低终端开发难度，增加模组可选择性，减少重复开发，最终带来终端成本的降低，对促进 5G行业终端发展具有非常重要的意义。 基于标准化的 5G通用模组， 使行业终端快速具备 5G通信能力，降低行业终端的开发门槛，针对差异化的垂直行业需求通过定制化的能力构建突破行业终端能力边界 ， 未来 “5G通用模组 +定制能力 ”将成为行业终端的主流设计 模式。 3. 5G行业终端 产品分类 5G 行业 终端按产品形态可分为模组 产品形态 、 终端 产品形态 。从 功能需求 上区分， 5G 行业 终端 可分为 大带宽 类终端 、低时延类终端、 大带宽 上行高配：下行 必选 支持 64QAM，上行 必选 支持 256QAM; 最高配置：上下行均 必选 支持 256QAM。 4.7. MIMO要求 5G行业终端 的 MIMO要求在 NSA网络架构下可分为 两 类： 基本 配置： NR必选支持 1T4R； LTE必选 1T2R； 高配： NR必选支持 1T4R； LTE必选 1T4R 5G行业终端的 MIMO要求在 SA网络架构下 必选支持 2T4R。 7 / 11 4.8. 功率等级要求 5G行业终端 应支持功率等级如表 3所示。 表 7 功率等级要求 功率等级 最大输出功率 容差 要求 Class 2 +26 dBm +2 dB / -3 dB 推荐 Class 3 +23 dBm +2 dB / -3 dB 必选 4.9. IP协议栈要求 5G 行业终端 应支持 IPv4 单栈、 IPv6 单栈以及 IPv4/v6 双栈，默认打开 IPv4/v6双栈 。 5. 5G行业终端 业务能力要求 5.1. 语音业务要求 5G行业终端根据其应用场景需求，可选支持语音业务。 支持语音业务的 5G 行业终端在 NSA 网络架构下应支持 CSFB和 VoLTE； 支持语音业务的 5G 行业终端在 SA 网络架构下应支持 EPS Fallback流程，回落至 4G进行 VoLTE业务，当通话结束后应能基于网络或自主的方式快速返回 NR；推荐支持 VoNR升级能力。 5.2. 短信业务要求 5G行业终端根据其应用场景需求，可选支持短信业务。 支持短信业务的 5G行业终端应支持 SMS over IP(IMS)和 SMS over NAS 的短信业务。优先采用 SMS over IP(IMS)短信方式。 8 / 11 5.3. 定位能力要求 5G 行业终端 根据其应用场景需求， 可选支持 GNSS 和 A-GNSS定位 能力，（如果支持 GNSS，则需包含 GPS 和 BeiDou 支持能力）。 行业终端可选支持获取 CELL-ID 信息的能力，以支持上层应用获得基站定位信息的能力。 5.4. eSIM能力 要求 对于支持 eSIM 能力的终端，应支持中国联通 eSIM 终端技术规范中的要求。 6. 5G行业终端性能要求 6.1. 速率性能要求 5G 行业终端速率性能应满足其应用场景的实际需求，根据终端具备的功能集合可分成如下几类。 表 8 峰值速率要求 网络架构 频段和带宽 调制模式 MIMO 峰值速率 要求 NSA NR： 100MHz LTE： 20MHz 基本配置： 上行： 64QAM 下行： 64QAM 基本配置：NR： 1T4R LTE： 1T2R 下行 ： 1.4Gbps 上行 ： 200Mbps； NR： 100MHz LTE： 20MHz 上行高配： 上行： 256QAM 下行： 64QAM 基本配置：NR： 1T4R LTE： 1T2R 下行 ： 1.4Gbps； 上行 ： 265Mbps； NR： 100MHz LTE： 20MHz 下行高配： 上行： 64QAM 高配： NR： 1T4R 下行 ： 1.9Gbps； 上行 ： 200Mbps；
