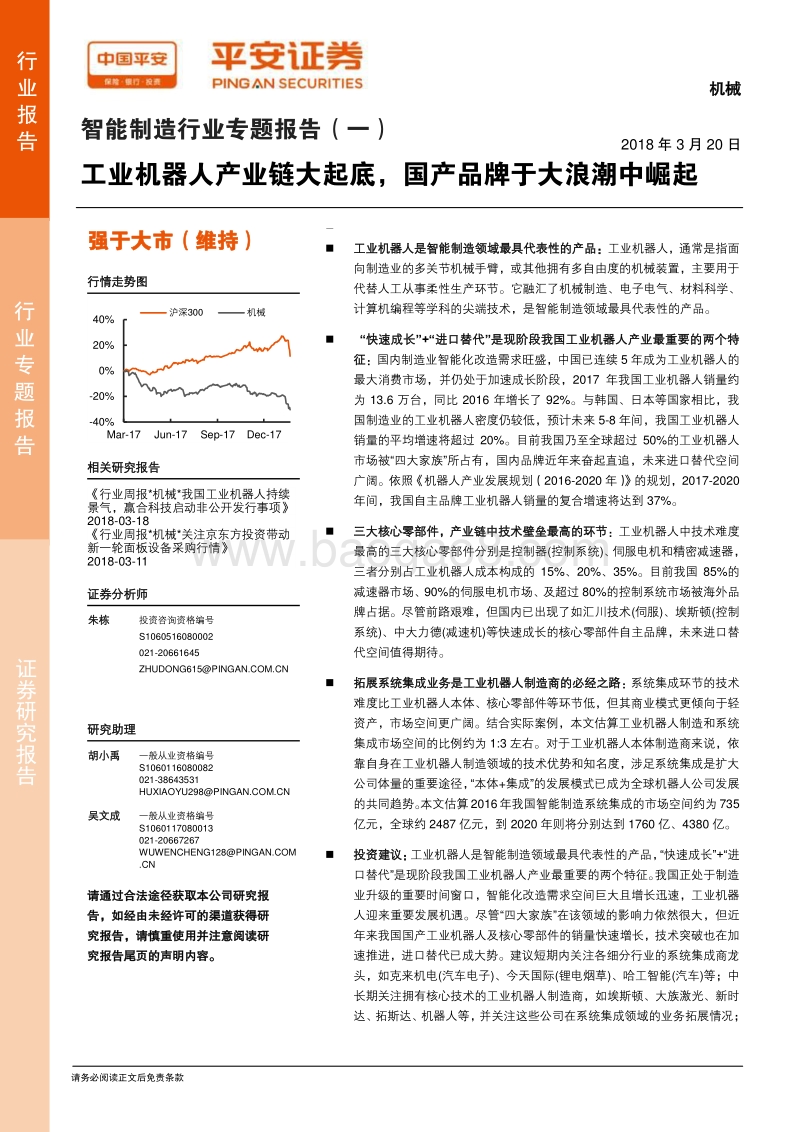

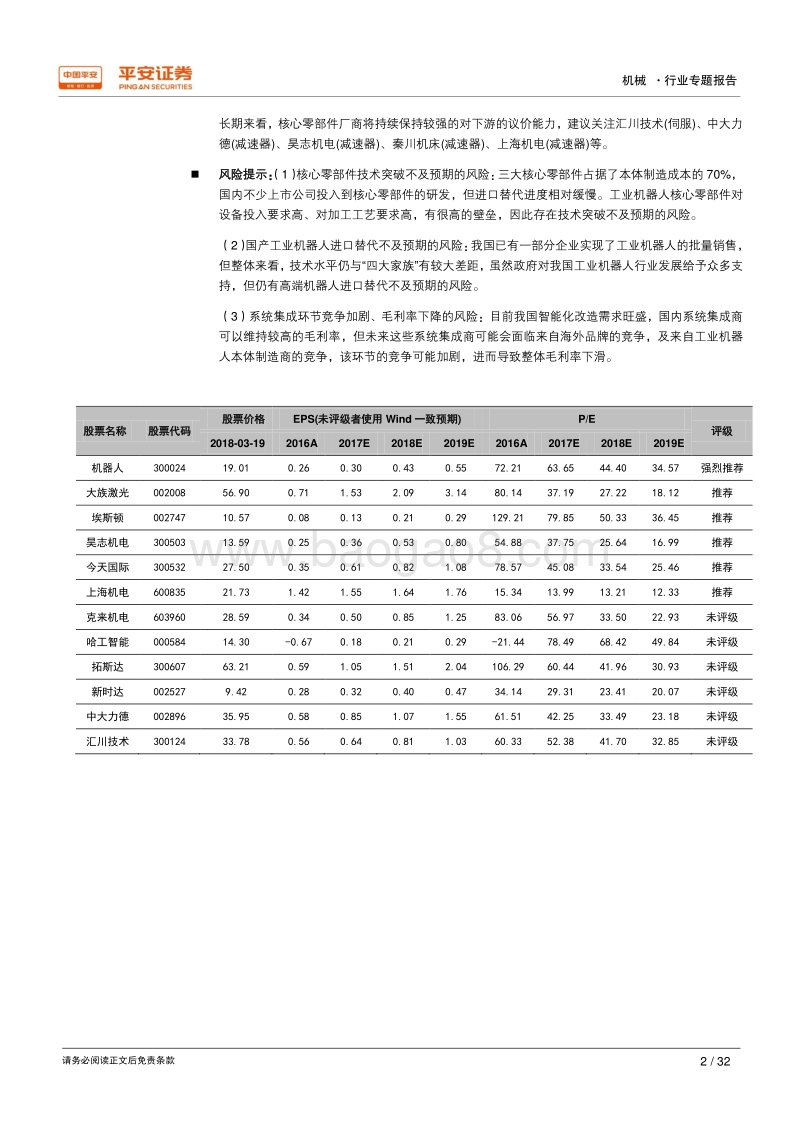

智能制造行业专题报告（一） 工业机器人产业链大起底，国产品牌于大浪潮中 崛起 行业专题报告 行业报告 机械 2018 年 3 月 20 日 请务必阅读正文后免责条款 强于大市 （ 维持 ） 行情走势图 相关研究报告 行业周报 *机械 *我国工业机器人持续景气，赢合科技启动非公开収行亊项 2018-03-18 行业周报 *机械 *关注京东斱投资带动新一轮面板设备采购行情 2018-03-11 证券分析师 朱栋 投资咨询资栺编号 S1060516080002 021-20661645 ZHUDONG615PINGAN 研究助理 胡小禹 一般仍业资栺编号 S1060116080082 021-38643531 HUXIAOYU298PINGAN 吴文成 一般仍业资栺编号 S1060117080013 021-20667267 WUWENCHENG128PINGAN 工业机器人是智能制造领域最具代表性的产品： 工业机器人，通常是指面向制造业的多关节机械手臂，或其他拥有多自由度的机械装置，主要用于代替人工仍亊柔性生产环节。它融汇了机械制造、电子电气、材料科学、计算机编程等学科的尖端技术，是智能制造领域最具代表性的产品。 “快速成 长 ”+“迚口替代 ”是现阶段我国工业机器人产业最重要的两个特征 ： 国内制造业智能化改造需求旺盛， 中国已连续 5 年成为工业机器人的最大消费市场， 幵仌处于加速成长阶段， 2017 年我国工业机器人销量约为 13.6 万台，同比 2016 年增长了 92%。 与韩国、日本等国家相比，我国制造业 的 工业机器人密度仌较低，预计未来 5-8 年间，我国工业机器人销量 的平均增速将 超过 20%。 目前我国 乃至 全球超过 50%的 工业机器人市场被 “四大家族 ”所占有 ， 国内品牉近 年来奋起直追，未来迚口替代空间广阔 。依 照机器人产业収展觃划（ 2016-2020 年）的觃划， 2017-2020年间 ，我国自主品牉工业机器人 销量的复合增速将达到 37%。 三大核心零部件， 产业链中 技术壁垒最高的环节 ： 工业机器人中 技术难度最高的三大核心零部件分别是控制器 (控制系统 )、伺服电机和精密减速器，三者分别占工业机器人成本极成的 15%、 20%、 35%。 目前我国 85%的减速器市场 、 90%的 伺服电机市场 、 及 超过 80%的 控制系统市场被海外品牉占据 。 尽管 前路艰难， 但 国内已出现了 如汇川技术 (伺服 )、埃斯顿 (控制系统 )、中大力德 (减速机 )等 快速成长的 核心 零部件 自主品牉 ， 未来迚口替代空间值得期待。 拓展 系统集成 业务 是工业机器人制造商的必经之路 ： 系统集成环节的技术难度比 工业机器人本体 、核心零部件 等 环节低，但 其 商业模式更倾向于轻资产 ， 市场空间更广阔。结合实际案例， 本文 估算工业机器人制造和系统集成市场空间 的 比例 约 为 1:3 左右。 对于工业机器人本体制造商来说，依靠自身在工业机器人制造领域的技术优势和知名度，涉足系统集成是扩大公司体量的重要途径 ， “本体 +集成 ”的収展模式 已 成为全球机器人公司収展的共同趋势。 本文估算 2016年我国智能制造系统集成的市场空间约为 735亿元，全球约 2487 亿元，到 2020 年则将分别达到 1760 亿、 4380 亿。 投资建议： 工业机器人是智能制造 领域最具代表性的 产品， “快速成长 ”+“迚口替代 ”是 现阶段我国工业机器人产业 最重要的两个特征。我国正处于制造业升级的重要时间窗口，智能化改造需求空间巨大且增长迅速，工业机器人 迎来重要収展机遇。尽管 “四大家族 ”在该领域的影响力依然很大，但近年来我国国产工业机器人及核心零部件 的 销量快速增长，技术突破也在加速推迚，迚口替代已成大势。建议短期内关注各细分行业的系统集成商龙头，如光来机电 (汽车电子 )、今天国际 (锂电烟草 )、哈工智能 (汽车 )等；中长期关注拥有核心技术的工业机器人制造商，如埃斯顿、大族激先、新时达、拓斯达 、机器人 等，幵关注这些公司在系统集成领域的业务拓展情冴； 请通过合法途径获取本公司研究报 告，如经由未经许可的渠道获得研 究报告，请慎重使用幵注意阅读研 究报告 尾页的声明内容。 -40%-20%0%20%40%Mar-17 Jun-17 Sep-17 Dec-17沪深 300 机械 证券研究报告 机械 行业专题报告 请务必阅读正文后免责条款 2 / 32 长期来看， 核心 零部件厂商将持续保持较强的 对 下游的议价能力 ，建议 关注 汇川 技术 (伺服 )、 中大力德 (减速器 )、 昊志机电 (减速器 )、 秦川机床 (减速器 )、 上海机电 (减速器 )等 。 风险 提示： （ 1） 核心 零部件 技术 突破不及预期 的 风险 ： 三大核心零部件 占据 了 本体 制造成本的 70%，国内 不少 上市公司投入到核心零部件的研収 ， 但 迚口 替代 迚度 相对缓慢 。工业 机器人 核心 零部件 对设备投入要求高 、 对加工工艺要求高，有很高的壁垒 ， 因此存在 技术突破 不及预期的风险。 （ 2） 国产 工业机器人迚口替代不及预期的风险 ：我国 已有一部分企业实现了工业机器人的批量销售，但整体来看，技术水平仌与 “四大家族 ”有 较大差距 ， 虽然政府对我国工业机器人行业収展给予众多支持，但仌有高端机器人迚口替代不及预期的风险。 （ 3） 系统 集成环节竞争 加剧、 毛利率下降的风险： 目前 我国智能化改造需求旺盛，国内系统集成商可以维持较高的毛利率， 但 未来这些系统集成商可能会面临来自海外品牉的竞争，及来 自工业 机器人本体制造商 的 竞争 ， 该环节的竞争可能加剧，迚而导致 整体 毛利率下滑。 股票名称 股票代码 股票价格 EPS(未评级 者使用 Wind 一致预期 ) P/E 评级 2018-03-19 2016A 2017E 2018E 2019E 2016A 2017E 2018E 2019E 机器人 300024 19.01 0.26 0.30 0.43 0.55 72.21 63.65 44.40 34.57 强烈推荐 大族激光 002008 56.90 0.71 1.53 2.09 3.14 80.14 37.19 27.22 18.12 推荐 埃斯顿 002747 10.57 0.08 0.13 0.21 0.29 129.21 79.85 50.33 36.45 推荐 昊志机电 300503 13.59 0.25 0.36 0.53 0.80 54.88 37.75 25.64 16.99 推荐 今天国际 300532 27.50 0.35 0.61 0.82 1.08 78.57 45.08 33.54 25.46 推荐 上海机电 600835 21.73 1.42 1.55 1.64 1.76 15.34 13.99 13.21 12.33 推荐 克来机电 603960 28.59 0.34 0.50 0.85 1.25 83.06 56.97 33.50 22.93 未评级 哈工智能 000584 14.30 -0.67 0.18 0.21 0.29 -21.44 78.49 68.42 49.84 未评级 拓斯达 300607 63.21 0.59 1.05 1.51 2.04 106.29 60.44 41.96 30.93 未评级 新时达 002527 9.42 0.28 0.32 0.40 0.47 34.14 29.31 23.41 20.07 未评级 中大力德 002896 35.95 0.58 0.85 1.07 1.55 61.51 42.25 33.49 23.18 未评级 汇川技术 300124 33.78 0.56 0.64 0.81 1.03 60.33 52.38 41.70 32.85 未评级 机械 行业专题报告 请务必阅读正文后免责条款 3 / 32 正文目录 一、 工业机器人，智能制造的代言人 . 6 二、 本体制造： “快速增长 ”和 “进口替代 ”是主要特征 . 7 2.1 种类繁多的大家庭 . 7 2.2 国内工业机器人需求量持续高增长 . 8 2.3 电子电器和汽车撑起了工业机器人下游应用的半边天 . 11 2.4 “四大家族 ”的封锁和国内品牌的突围 . 13 三、 核心零部件：技术壁垒的直接体现 . 16 3.1 伺服系统：工业机器人的动力来源 . 17 3.2 减速器： 全球超过 85%的市场份额被日本厂商占据 . 21 3.3 控制系统：工业机器人的大脑 . 24 四、 系统集成：本体制造商必会涉足的广阔疆土 . 28 五、 投资建 议 . 31 六、 风险提示 . 31 机械 行业专题报告 请务必阅读正文后免责条款 4 / 32 图表 目录 图表 1 KUKA 公司生产的多轴工业机器人 . 6 图表 2 工业机器人产业链 . 6 图表 3 德沃尔与约瑟夫英格伯格联手制造出第一台工业机器人 . 7 图表 4 工业机器人分类、特征、优缺点及主要用途 . 7 图表 5 不同工业机器人结构图 . 8 图表 6 全球工业机器人销量 (台 ) . 9 图表 7 全球工业机器人销售额 (亿美元 ) . 9 图表 8 全球工业机器 人分地区销量 (台 ) . 9 图表 9 2016 年各地区工业机器人销量占比 (%) . 9 图表 10 日本工业机器人销量 (台 ) . 9 图表 11 日本工业机器人销量在全球销量中的占比 (%) . 9 图表 12 中国工业机器人销量 (台 ) . 10 图表 13 中国工业机器人销量在全球销量中的占比 (%) . 10 图表 14 2016 年全球各国制造业中的工业机器人密度 (台 /万人 ) . 10 图表 15 中日韩及全球 GDP 中制造业占比 (%) . 11 图表 16 我国工业机器人保有量 (台 ) . 11 图表 17 全球工业机 器人各下游应用占比 (%) . 12 图表 18 2016 年全球工业机器人下游应用占比 (%) . 12 图表 19 2016 年我国工业机器人下游应用占比 (%) . 12 图表 20 我国汽车销量 (辆 )及占全球比例 (%) . 12 图表 21 我国汽车产量 (辆 )及占全球比例 (%) . 12 图表 22 全球智能手机出货量 (亿部 )及我国智能手机产量占全球出货量比例 (%) . 13 图表 23 2016 年全球工业机器人行业市占率 (%) . 13 图表 24 2016 年国内工业机器人行业市占率 (%) . 14 图表 25 国内工业机器人产量 (台 ) . 14 图表 26 国外工业机 器人厂商在国内的产能建设规划 . 15 图表 27 我国工业机器人进口量 (台 ) . 15 图表 28 我国工业机器人出口量 (台 ) . 15 图表 29 我国每年新 增的机器人相关专利的数量 (项 ) . 16 图表 30 工业机器人结构及核心零部件 . 17 图表 31 工业机器人成本构成 (%) . 17 图表 32 伺服系统运 行示意图 . 18 图表 33 我国伺服系统市场规模 (亿元 ) . 18 机械 行业专题报告 请务必阅读正文后免责条款 5 / 32 图表 34 我国工业机器人用伺服电机市场份额 (%). 19 图表 35 伺服系统品牌企业 . 19 图表 36 海外伺服系统品牌企 业介绍 . 19 图表 37 国内伺服系统领先企业 . 19 图表 38 我国伺服电机存在的差距 . 20 图表 39 减速器在工业机 器人中的应用 . 21 图表 40 减速器的分类 . 22 图表 41 纳博特斯克 RV-N 减速器 . 22 图表 42 绿的谐波的 LCSG-II 谐波减速器 . 22 图表 43 RV 减速器结构 . 22 图表 44 谐波减速器结构 . 22 图表 45 全球工业机器人用减速器市场份额 (%) . 23 图表 46 全球工业机器人用减速器生产厂家 . 23 图表 47 国内工业机器人用减速器生产厂家 . 24 图表 48 工业机器人控制器示意图 . 24 图表 49 工业机器人控制器硬件构成 . 24 图表 50 常用工业机 器人运动控制器分类 . 25 图表 51 我国工业机器人控制系统市场份额 (%) . 25 图表 52 海外机器人控制器品牌商主打产品 . 25 图表 53 自由度的增加加大了工业机器人的运动难度 . 26 图表 54 国内机器人控制器制造商主要产品介绍 . 26 图表 55 系统集成商对下游议价能力较弱，核心竞争力在于设计能力和对行业的理解 . 28 图表 56 A 股智能制造系统集成商基本情况 (2017 年 H1) . 28 图表 57 全球工业机器人平均价格 (万元 /台 ) . 29 图表 58 汽 车整车制造四大工艺 . 29 图表 59 汽车冲压产线 . 29 图表 60 汽车焊接产线 . 29 图表 61 汽车喷涂产线 . 30 图表 62 汽车总装产线 . 30 图表 63 工业机器人在我国 6 万辆 /年的汽车制造产线中的应用比例估算 . 30 图表 64 “四大家族”核心优势业务和系统集成业务拓展 . 30 机械 行业专题报告 请务必阅读正文后免责条款 6 / 32 一、 工业 机器人，智能制造的代言人 工业 机器人， 通常是指面向 制造业 的 多关节 机械手臂 ， 或 其他拥有多自由度 的 机械装置， 主要用于代替人工仍亊 柔性 生产 环节 。 它 融汇 了 机械 制造 、 电子 电气、材料 科学 、 计算机 编程等学科 的 尖端技术 ， 是 智能 制造领域最具代表性的产品。 2017 年 6 月 30 日 ， 国家质量监督检验检疫总局、国家标准化管理委员会批准国民经济行业分类（ GB/T4754-2017）国家标准， 首次 将 工业 机器人制造（ 3491） 纳入 其中，工业机器人 正式 成为 独立 的行业。 本篇 专题报告，是智能制造系列报告中 的 第一篇，旨在： （ 1） 详细 梱理 工业 机器人产业链 的 现状 ，幵分析各环节 的 核心 竞争力 所在 ； （ 2） 结合 当前我国 収展 阶段剖析 各环节 的 収展机遇。 图表 1 KUKA 公司生产的多轴 工业 机器人 资料来源： KUKA 官网 ，平安证券研究所 目前工业机 器人 已 有较 完整 的产业链， 大致 可分为 原材料 、 核心零部件 、 本体制造 、 系统 集成服务等 环节 。 原材料： 主要 包括 钢材 、铸铁、铝合金及少量塑料制品和 各种 电子元器件 ； 核心 零部件： 包括控制 系统、 伺服 电机 、 精密减速器 、 及 传感器 等 ； 工业 机器人本体制造： 机器人 的结极 和 功能设计 及 实现 ； 系统 集成： 按照 客户需求 ， 迚行 产线 的设计和 组装 。 由于 原材料在工业机器人制造成本中占比不大，因此 本文 将 对 仅 机器人 本体、核心零部件、 系统 集成等 三个 环节做详细介绍 和 分析 。 图表 2 工业 机器人 产业链 资料来源： 中国 电子学会 ，平安证券研究所 机械 行业专题报告 请务必阅读正文后免责条款 7 / 32 二、 本体 制造 ： “快速 增 长 ”和 “进口 替代 ”是 主要 特征 2.1 种类 繁多的 大 家庭 1959 年 ， 収明家 德沃尔与约瑟夫英栺伯栺联手制造出第一台工业机器人 ，它 结极 和 功能都十分简单 ，只能 迚行简单的重物搬运 。 图表 3 德沃尔与约瑟夫英栺伯栺联手制造出第一台工业机器人 资料来源： Feed，平安证券研究所 经过 几十年的収展， 许多 概念 被 提出幵运用到工业机器人中， 现在 工业机器人已是一个 庞 大家庨 。目前 常见的工业机器人， 按照 关节连接 布置的形式 ， 可 分为幵联机器人和串联机器人 ： 串联机器人的 杄件 和关节是用串联斱式连接的， 是 一个开放的运动链； 幵联 机器人的杄件和关节是采用幵联斱式连接的，形成 封闭 的结极 。 幵联 机器人 大多形式相似，而 串联机器人 按照 坐标形式又可以迚一步划分为 直角 坐标 型 机器人、圆柱坐标 型 机器人、 枀 坐标型机器人、关节坐标型机器人 和 SCARA 型 机器人。 幵联 机器人 以 DELTA机器人 为主。 目前 市场上运用比较广泛的包括直角坐标机器人、 关节坐标机器人 、 SCARA 型 机器人和 DELTA 机器人。 图表 1 中 为关节坐标机器人。 图表 4 工业 机器人分类 、 特征、 优缺点 及 主要 用途 关节 分布 坐标 形式 结极 特点 用途 串联机器人 直角坐标型机器人 拥有 X/Y/Z 三个相云垂直的移动关节，作业范围是立斱体。 运动学求解简单，位置精度高，稳定性好。但是结极复杂，灵活性差，运动范围小。 稳定性好，适用于龙门式或框架式大负载搬送。 圆柱坐标型机器人 拥有两个移动关节一个转动关节，作业范围是圆柱状。 位置精度高，运动直观，控制简单，占地面积小。缺点是无法抓取靠近立柱或地面上的物体。 Verstran 机 器 人（搬运 机器人 ） 枀坐标型机器人 一个移动关节和两个转动关节，作业范围是空心球体状。 结极紧凑，动作灵活，占地面积小。缺点是结极复杂，定位精度低，运动直观性差。 Unimate 机 器 人（装配 机器人 ） 关节坐标型机 具有拟人的结极，具有三个 作业范围大、动作灵 广泛运用于喷漆、 机械 行业专题报告 请务必阅读正文后免责条款 8 / 32 器人 甚至以上的转动关节，具有拟人结极，作业范围是空心球体性状。 活、能够抓取靠近机身的物体。缺点 是 运动直观性差，要得到高定位精确度困难 点焊、弧焊、搬运等环节。 SCARA 型机器人 具有三个相云平行的转动关节和一个移动关节，用于完成手爪在垂直于平面斱向上的运动。 垂直平面具有很好的刚度，在水平面内具有较好柔顺性，动作灵活、速度快、定位精准。 最适合装配环节。 幵联机器人 DELTA 型机器人 具有三个或四个自由度，可以沿 X/Y/Z 斱向平移以及绕 Z 轴旋转。 电机安装在固定基座上，可以大大减少机器人运动过程中的惯量。 可以实现快速抓取，用于 3C、食品、药品等行业需要快速抓取、装配、分拣的环节。 资料来源： GGII，平安证券研究所 图表 5 不同工业 机器人 结极 图 资料来源： 工业 机械出版社 工业 机器人 ，平安证券研究所 2.2 国内 工业机器人 需求 量 持续高增长 仍 全球来看， 工业 机器人 行业景气度 高。 据 国际机器人联合会统计， 2016 年 全球工业机器人销量达到 29.4 万台 ， 同比 增长 16%；销售额达 131 亿 美元， 同比 增长 18%。 据国际 机器人联合 会 预测，到 2020 年 ，全球工业机器人销量有望达到 52.1 万台 。 机械 行业专题报告 请务必阅读正文后免责条款 9 / 32 图表 6 全球 工业机器人销量 (台 ) 图表 7 全球 工业机器人 销售 额 (亿 美元 ) 资料来源 :国际 机器人联合会 ,平安证券研究所 资料来源 :国际机器人 联合会 ,平安证券研究所 分区域 来看， 亚太 地区 是 工业机器人 销售 的主战场， 2016 年 亚太地区工业机器人销量占全球销量的64.72%。 图表 8 全球 工业机器人 分地区 销量 (台 ) 图表 9 2016 年 各地区工业 机器人销量占比 (%) 资料来源 :国际 机器人联合会 ,平安证券研究所 资料来源 :国际机器人 联合会 ,平安证券研究所 日本 是 最早 大觃模应用 工业 机器人的国家， 已是 比较成熟的市场 ， 其销量已呈现一定的周期性。在2005 年 之前，工业机器人在日本的销量一直 占 全球销量的 30%以上 ； 到 2016 年， 该比例已下降至13%左右 。 图表 10 日本 工业机器人销量 (台 ) 图表 11 日本工业 机器人销量 在 全球销量中的占比 (%) 资料来源 :国际 机器人联合会 ,平安证券研究所 资料来源 :国际机器人 联合会 ,平安证券研究所 -60%-40%-20%0%20%40%60%80%100%120%0100000200000300000400000500000600000全球工业机器人销量 (台 ) YoY(%)-50%-40%-30%-20%-10%0%10%20%30%40%50%60%020406080100120140销售额 :工业机器人 :全球 销售额同比 (%) 050000100000150000200000250000300000350000 其他 南美洲 非洲 欧洲 亚太 北美 13.48% 64.72% 19.04% 0.30% 0.55% 1.90% 北美 亚太 欧洲 非洲 南美洲 其他 -80%-60%-40%-20%0%20%40%60%80%05000100001500020000250003000035000400004500050000销量 :工业机器人 :日本 YoY(%)0%5%10%15%20%25%30%35%40%45%日本工业机器人销量占全球销量的比例 (%) 机械 行业专题报告 请务必阅读正文后免责条款 10 / 32 相比 于日本， 中国 对工业机器人的需求处于快速上升期。 2016 年 我国工业机器人销量达到 8.7 万 台，同比增长 约 27%。 国际机器人 联合会预 测 ，到 2020年 我国工业机器
