公共机构高效制冷解决方案.pdf

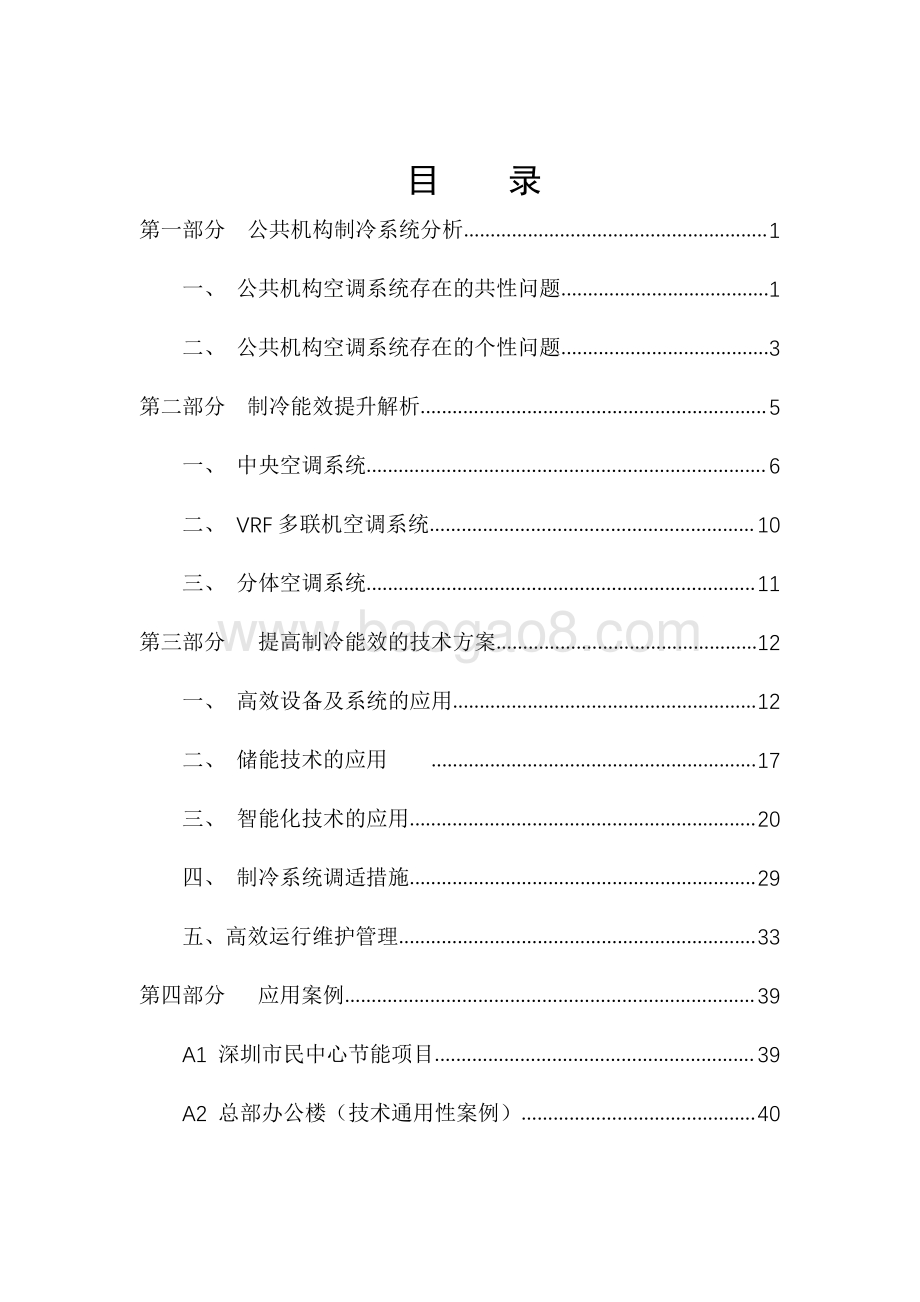

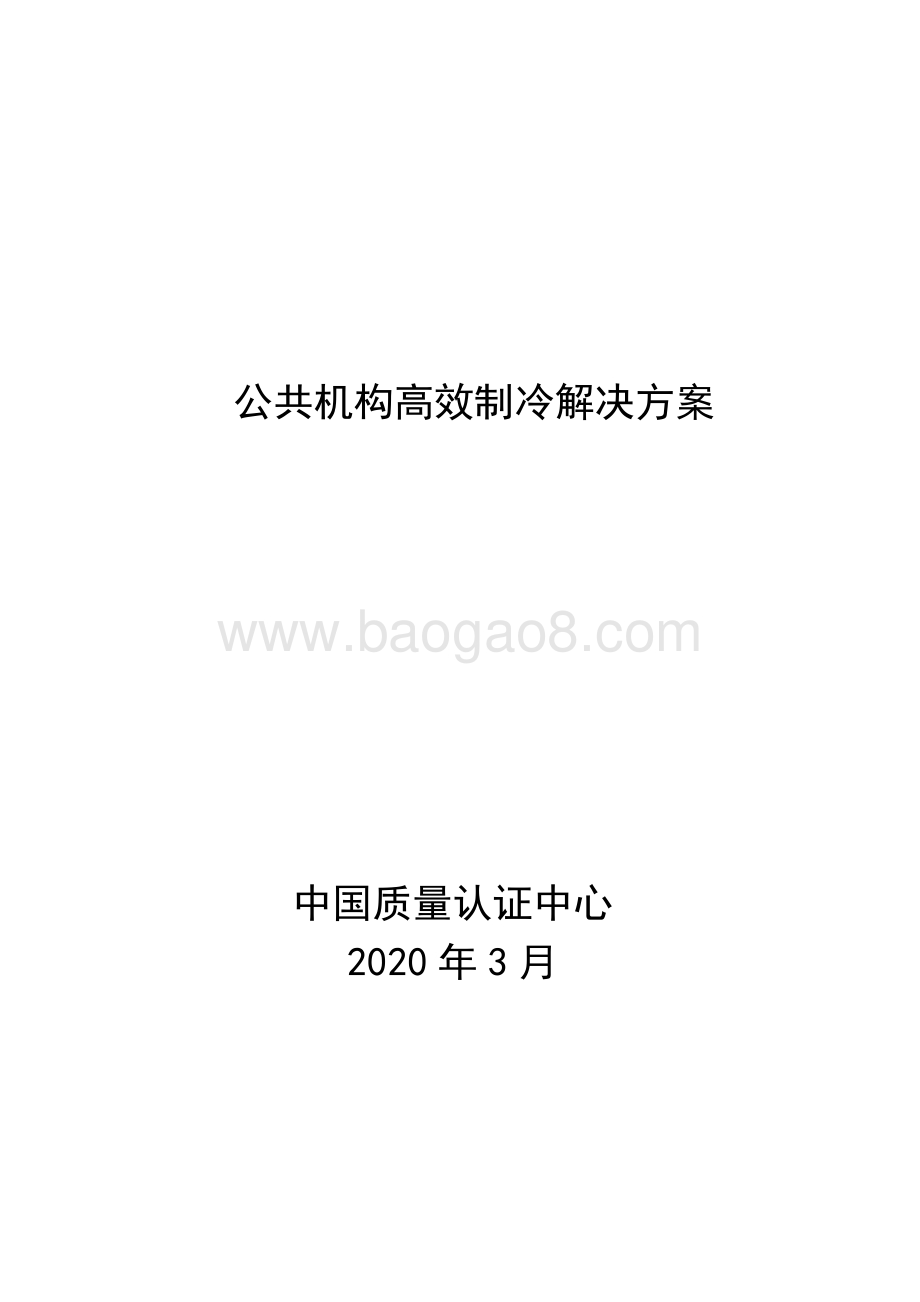

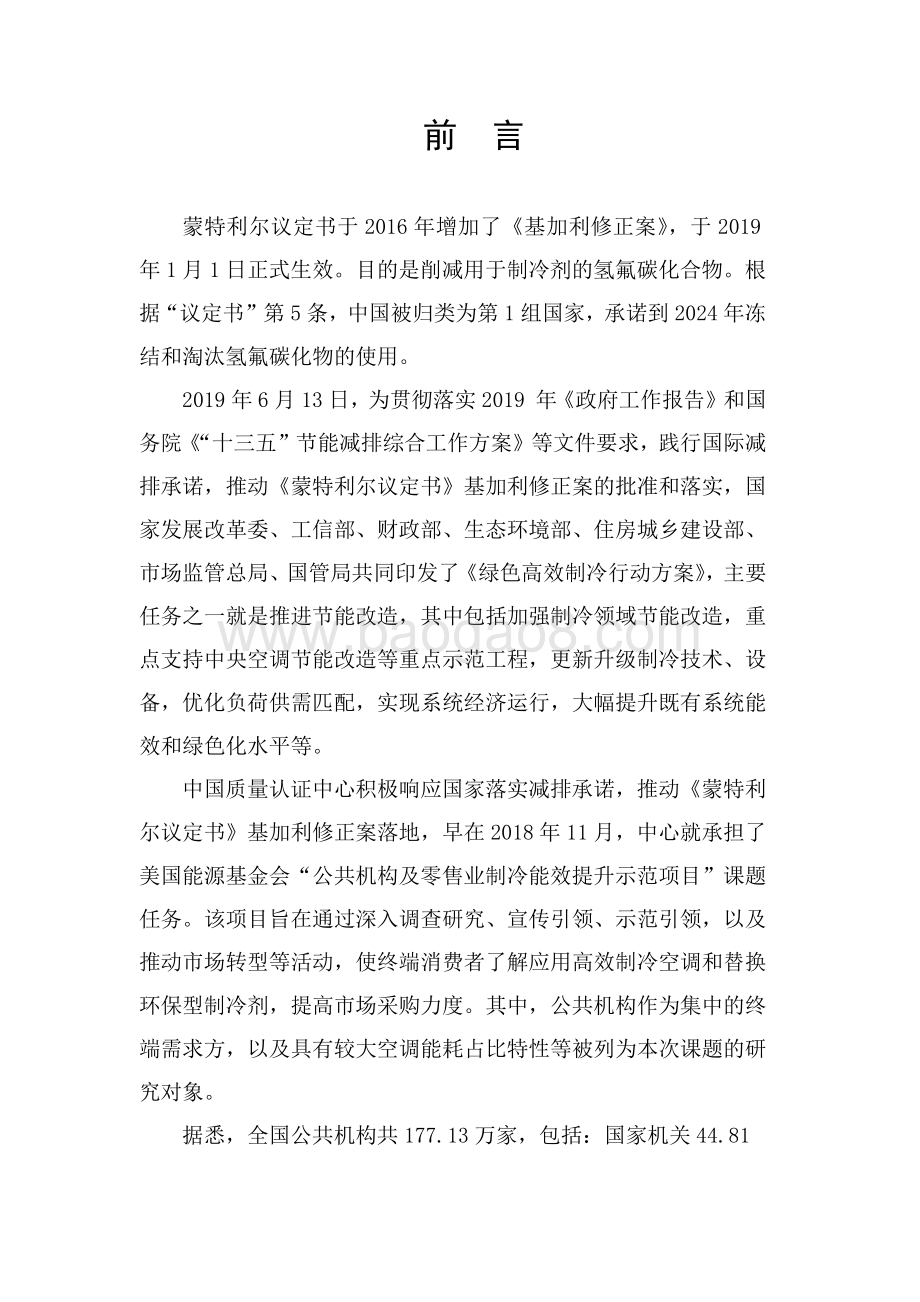

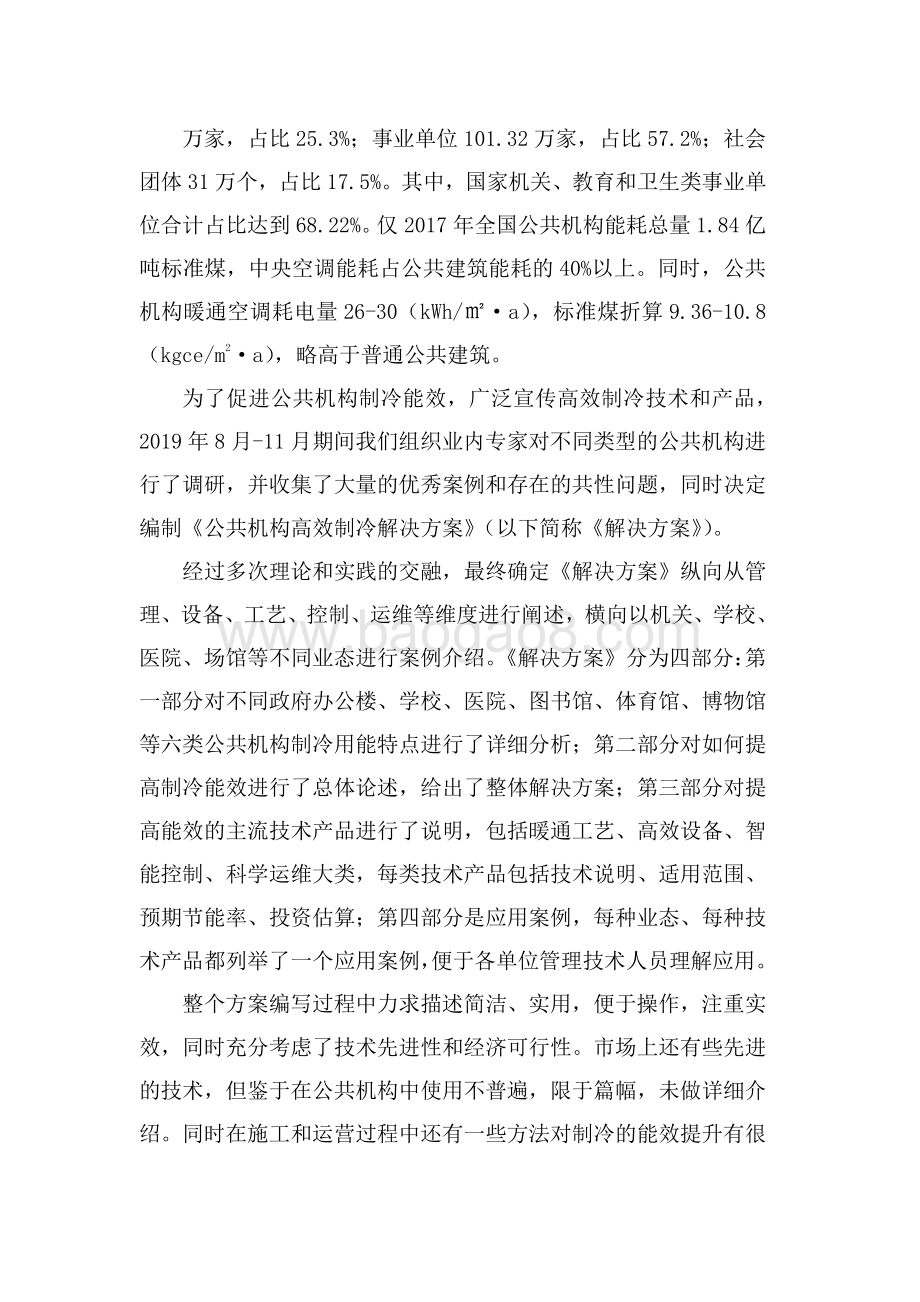

公 共 机 构 高 效 制 冷 解 决 方 案 中 国 质 量 认 证 中 心 2 0 2 0 年 3 月目 录 第 一 部 分 公 共 机 构 制 冷 系 统 分 析 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .1 一 、 公 共 机 构 空 调 系 统 存 在 的 共 性 问 题 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .1 二 、 公 共 机 构 空 调 系 统 存 在 的 个 性 问 题 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .3 第 二 部 分 制 冷 能 效 提 升 解 析 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .5 一 、 中 央 空 调 系 统 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .6 二 、VRF 多 联 机 空 调 系 统 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .10 三 、 分 体 空 调 系 统 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .11 第 三 部 分 提 高 制 冷 能 效 的 技 术 方 案 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .12 一 、 高 效 设 备 及 系 统 的 应 用 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .12 二 、 储 能 技 术 的 应 用 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .17 三 、 智 能 化 技 术 的 应 用 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .20 四 、 制 冷 系 统 调 适 措 施 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .29 五 、 高 效 运 行 维 护 管 理 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .33 第 四 部 分 应 用 案 例 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .39 A1 深 圳 市 民 中 心 节 能 项 目 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .39 A2 总 部 办 公 楼 （ 技 术 通 用 性 案 例 ） . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .40A3 北 京 丰 台 区 某 办 公 综 合 体 （ 技 术 通 用 性 案 例 ） . . . . . . . . . . . . . . . . . . . .40 A4 北 京 某 行 政 及 商 业 办 公 中 心 （ 技 术 通 用 性 案 例 ） . . . . . . . . . . . . . . .41 A5 北 京 某 办 公 大 厦 （ 技 术 通 用 性 案 例 ） . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .43 A6 核 心 能 力 大 楼 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .45 A7 区 政 府 办 公 大 楼 分 体 空 调 节 能 项 目 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .47 A8 深 圳 某 办 公 大 楼 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .48 B1 北 京 某 大 学 分 体 空 调 节 能 项 目 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .49 B2 南 京 某 中 学 分 体 空 调 节 能 项 目 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .50 B3 广 州 某 大 学 学 生 公 寓 风 机 盘 管 集 中 管 控 项 目 . . . . . . . . . . . . . . . . . . . . . . . .50 C1 北 京 某 眼 科 医 院 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .52 C2 江 苏 某 医 院 分 体 空 调 节 能 项 目 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .53 D1 某 政 府 招 待 所 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .53 D2 某 政 府 宾 馆 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .54前 言 蒙 特 利 尔 议 定 书 于 2 0 1 6 年 增 加 了 基 加 利 修 正 案 ， 于 2 0 1 9 年 1 月 1 日 正 式 生 效 。 目 的 是 削 减 用 于 制 冷 剂 的 氢 氟 碳 化 合 物 。 根 据 “ 议 定 书 ” 第 5 条 ， 中 国 被 归 类 为 第 1 组 国 家 ， 承 诺 到 2 0 2 4 年 冻 结 和 淘 汰 氢 氟 碳 化 物 的 使 用 。 2 0 1 9 年 6 月 1 3 日 ， 为 贯 彻 落 实 2 0 1 9 年 政 府 工 作 报 告 和 国 务 院 “ 十 三 五 ” 节 能 减 排 综 合 工 作 方 案 等 文 件 要 求 ， 践 行 国 际 减 排 承 诺 ， 推 动 蒙 特 利 尔 议 定 书 基 加 利 修 正 案 的 批 准 和 落 实 ， 国 家 发 展 改 革 委 、 工 信 部 、 财 政 部 、 生 态 环 境 部 、 住 房 城 乡 建 设 部 、 市 场 监 管 总 局 、 国 管 局 共 同 印 发 了 绿 色 高 效 制 冷 行 动 方 案 ， 主 要 任 务 之 一 就 是 推 进 节 能 改 造 ， 其 中 包 括 加 强 制 冷 领 域 节 能 改 造 ， 重 点 支 持 中 央 空 调 节 能 改 造 等 重 点 示 范 工 程 ， 更 新 升 级 制 冷 技 术 、 设 备 ， 优 化 负 荷 供 需 匹 配 ， 实 现 系 统 经 济 运 行 ， 大 幅 提 升 既 有 系 统 能 效 和 绿 色 化 水 平 等 。 中 国 质 量 认 证 中 心 积 极 响 应 国 家 落 实 减 排 承 诺 ， 推 动 蒙 特 利 尔 议 定 书 基 加 利 修 正 案 落 地 ， 早 在 2 0 1 8 年 1 1 月 ， 中 心 就 承 担 了 美 国 能 源 基 金 会 “ 公 共 机 构 及 零 售 业 制 冷 能 效 提 升 示 范 项 目 ” 课 题 任 务 。 该 项 目 旨 在 通 过 深 入 调 查 研 究 、 宣 传 引 领 、 示 范 引 领 ， 以 及 推 动 市 场 转 型 等 活 动 ， 使 终 端 消 费 者 了 解 应 用 高 效 制 冷 空 调 和 替 换 环 保 型 制 冷 剂 ， 提 高 市 场 采 购 力 度 。 其 中 ， 公 共 机 构 作 为 集 中 的 终 端 需 求 方 ， 以 及 具 有 较 大 空 调 能 耗 占 比 特 性 等 被 列 为 本 次 课 题 的 研 究 对 象 。 据 悉 ， 全 国 公 共 机 构 共 1 7 7 . 1 3 万 家 ， 包 括 ： 国 家 机 关 4 4 . 8 1万 家 ， 占 比 2 5 . 3 % ； 事 业 单 位 1 0 1 . 3 2 万 家 ， 占 比 5 7 . 2 % ； 社 会 团 体 3 1 万 个 ， 占 比 1 7 . 5 % 。 其 中 ， 国 家 机 关 、 教 育 和 卫 生 类 事 业 单 位 合 计 占 比 达 到 6 8 . 2 2 % 。 仅 2 0 1 7 年 全 国 公 共 机 构 能 耗 总 量 1 . 8 4 亿 吨 标 准 煤 ， 中 央 空 调 能 耗 占 公 共 建 筑 能 耗 的 4 0 % 以 上 。 同 时 ， 公 共 机 构 暖 通 空 调 耗 电 量 2 6 - 3 0 （ k W h / a ） ， 标 准 煤 折 算 9 . 3 6 - 1 0 . 8 （ k g c e / m 2 a ） ， 略 高 于 普 通 公 共 建 筑 。 为 了 促 进 公 共 机 构 制 冷 能 效 ， 广 泛 宣 传 高 效 制 冷 技 术 和 产 品 ， 2 0 1 9 年 8 月 - 1 1 月 期 间 我 们 组 织 业 内 专 家 对 不 同 类 型 的 公 共 机 构 进 行 了 调 研 ， 并 收 集 了 大 量 的 优 秀 案 例 和 存 在 的 共 性 问 题 ， 同 时 决 定 编 制 公 共 机 构 高 效 制 冷 解 决 方 案 （ 以 下 简 称 解 决 方 案 ） 。 经 过 多 次 理 论 和 实 践 的 交 融 ， 最 终 确 定 解 决 方 案 纵 向 从 管 理 、 设 备 、 工 艺 、 控 制 、 运 维 等 维 度 进 行 阐 述 ， 横 向 以 机 关 、 学 校 、 医 院 、 场 馆 等 不 同 业 态 进 行 案 例 介 绍 。 解 决 方 案 分 为 四 部 分 ： 第 一 部 分 对 不 同 政 府 办 公 楼 、 学 校 、 医 院 、 图 书 馆 、 体 育 馆 、 博 物 馆 等 六 类 公 共 机 构 制 冷 用 能 特 点 进 行 了 详 细 分 析 ； 第 二 部 分 对 如 何 提 高 制 冷 能 效 进 行 了 总 体 论 述 ， 给 出 了 整 体 解 决 方 案 ； 第 三 部 分 对 提 高 能 效 的 主 流 技 术 产 品 进 行 了 说 明 ， 包 括 暖 通 工 艺 、 高 效 设 备 、 智 能 控 制 、 科 学 运 维 大 类 ， 每 类 技 术 产 品 包 括 技 术 说 明 、 适 用 范 围 、 预 期 节 能 率 、 投 资 估 算 ； 第 四 部 分 是 应 用 案 例 ， 每 种 业 态 、 每 种 技 术 产 品 都 列 举 了 一 个 应 用 案 例 ， 便 于 各 单 位 管 理 技 术 人 员 理 解 应 用 。 整 个 方 案 编 写 过 程 中 力 求 描 述 简 洁 、 实 用 ， 便 于 操 作 ， 注 重 实 效 ， 同 时 充 分 考 虑 了 技 术 先 进 性 和 经 济 可 行 性 。 市 场 上 还 有 些 先 进 的 技 术 ， 但 鉴 于 在 公 共 机 构 中 使 用 不 普 遍 ， 限 于 篇 幅 ， 未 做 详 细 介 绍 。 同 时 在 施 工 和 运 营 过 程 中 还 有 一 些 方 法 对 制 冷 的 能 效 提 升 有 很有 帮 助 ， 需 要 因 地 制 宜 结 合 项 目 情 况 具 体 研 究 ， 本 篇 未 予 介 绍 。 希 望 对 公 共 机 构 制 冷 能 效 提 升 有 所 帮 助 。 由 于 编 者 知 识 能 力 有 限 、 时 间 紧 凑 ， 方 案 中 难 免 有 各 种 缺 点 和 不 足 ， 敬 请 谅 解1 第 一 部 分 公 共 机 构 制 冷 系 统 分 析 公 共 机 构 是 指 全 部 或 者 部 分 使 用 财 政 性 资 金 的 国 家 机 关 、 事 业 单 位 和 团 体 组 织 。 如 各 级 政 府 机 关 、 事 业 单 位 、 医 院 、 学 校 、 文 化 体 育 科 技 类 场 馆 等 。 各 类 建 筑 因 使 用 功 能 、 运 营 时 间 的 不 同 ， 制 冷 系 统 的 设 计 因 此 也 呈 现 不 同 的 特 点 。 一 、 公 共 机 构 空 调 系 统 存 在 的 共 性 问 题 （ 一 ） 部 分 建 筑 建 设 年 代 久 远 ， 空 调 系 统 及 设 备 老 旧 。 1 许 多 空 调 系 统 存 在 保 温 层 破 损 、 控 制 阀 门 失 效 、 管 道 连 接 处 跑 冒 滴 漏 现 象 。 2 随 着 建 筑 使 用 年 限 的 不 断 增 加 ， 其 空 调 设 备 都 有 不 同 程 度 的 老 化 ， 许 多 空 调 系 统 缺 少 有 效 的 维 护 和 保 养 ， 大 大 增 加 了 系 统 运 行 能 耗 。 3 由 于 时 代 的 局 限 性 ， 大 部 分 缺 乏 高 效 制 冷 机 房 的 设 计 思 路 和 理 念 。 4 早 期 生 产 制 造 的 冷 水 机 组 、 水 泵 等 主 要 耗 能 设 备 能 效 较 低 。 5 对 于 集 中 供 冷 的 公 共 机 构 建 筑 ， 由 于 历 史 设 计 缺 陷 ， 无 法 实 现 分 时 分 区 供 冷 ， 导 致 局 部 区 域 有 制 冷 需 要 就 开 启 整 个 供 冷 系 统 ， 造 成 制 冷 高 能 耗 且 效 率 低 下 。 （ 二 ） 缺 乏 现 代 信 息 技 术 和 传 统 空 调 制 冷 技 术 的 有 机 结 合 。 1 许 多 公 共 机 构 建 筑 建 造 时 重 硬 件 轻 软 件 、 重 建 设 轻 维 护 ， 导 致 空 调 控 制 系 统 功 能 简 单 ， 甚 至 没 有 安 装 控 制 系 统 ， 部 分 虽 有 控 制 系 统 ， 但 维 护 不 到 位 ， 导 致 控 制 系 统 失 效 。 2 虽 然 很 多 水 泵 配 备 了 变 频 控 制 系 统 ， 但 实 际 运 行 时 仍 为 定 频2 运 行 ， 没 达 到 根 据 负 荷 变 化 动 态 调 节 水 泵 转 速 从 而 节 能 降 耗 的 目 的 。 3 缺 乏 末 端 管 控 系 统 。 政 府 办 公 建 筑 中 由 于 各 处 室 工 作 性 质 不 同 ， 办 公 室 使 用 的 时 段 也 不 一 样 ， 由 于 缺 乏 末 端 管 控 系 统 ， 部 分 办 公 室 无 人 时 仍 然 开 启 空 调 ， 或 人 员 变 动 时 新 风 机 无 法 调 节 ， 使 系 统 运 行 能 效 降 低 。 4 新 风 系 统 无 法 动 态 调 节 ， 一 方 面 过 渡 季 节 室 外 新 风 得 不 到 合 理 利 用 ， 导 致 空 调 主 机 持 续 开 启 ， 在 室 外 温 度 适 宜 的 过 渡 季 ， 应 在 不 开 启 制 冷 机 组 时 ， 尽 量 使 用 室 外 新 风 对 室 内 进 行 通 风 ， 最 大 限 度 的 节 约 能 量 。 另 一 方 面 天 气 炎 热 时 新 风 供 应 过 量 ， 增 加 了 空 调 系 统 冷 负 荷 ， 造 成 能 源 浪 费 。 5 缺 少 能 耗 计 量 管 理 系 统 ， 缺 少 空 调 能 量 供 应 、 消 耗 电 量 计 量 ， 无 法 判 断 运 行 状 况 的 好 坏 。 （ 三 ） 管 网 水 力 失 调 、 风 量 失 调 现 象 时 有 发 生 。 许 多 建 筑 空 调 系 统 建 设 完 成 后 没 有 进 行 专 业 的 调 适 及 验 收 ， 就 投 入 使 用 ， 另 一 方 面 ， 系 统 投 入 使 用 后 ， 由 于 后 期 使 用 条 件 发 生 变 化 或 环 境 参 数 发 生 变 化 ， 没 有 对 空 调 系 统 进 行 再 调 适 。 管 网 水 力 失 调 造 成 的 最 大 影 响 是 供 冷 质 量 差 ， 用 户 室 内 冷 热 不 均 使 空 调 系 统 在 运 行 过 程 中 不 同 房 间 出 现 冷 热 不 均 的 现 象 ； 由 于 部 分 用 户 室 温 较 低 ， 导 致 末 端 盲 目 增 加 循 环 水 量 ， 冷 冻 水 泵 持 续 大 流 量 运 行 ， 造 成 运 行 能 耗 居 高 不 下 。 （ 四 ） 空 调 系 统 运 维 人 员 专 业 技 能 不 足 。 许 多 公 共 机 构 建 筑 空 调 系 统 缺 乏 专 业 的 运 维 人 员 ， 甚 至 部 分 由 水 电 工 兼 任 ， 缺 少 专 业 操 作 知 识 培 训 ， 一 方 面 缺 乏 对 节 能 新 技 术 的 了 解 ， 另 一 方 面 ， 无 法 合 理 有 效 地 操 作 相 对 复 杂 的 运 行 控 制 系 统3 （ 五 ） 分 体 式 空 调 技 术 和 管 理 有 待 提 高 。 目 前 在 公 共 机 构 中 ， 还 有 大 量 的 分 体 空 调 在 使 用 ， 这 些 分 体 空 调 品 牌 不 统 一 、 参 数 不 一 致 、 购 买 年 限 不 同 ， 而 且 都 是 由 办 公 室 人 员 通 过 遥 控 器 自 行 控 制 ， 单 位 的 管 理 者 无 法 有 效 的 监 管 各 个 房 间 的 分 体 空 调 使 用 是 否 合 理 ， 从 而 存 在 大 量 的 电 能 过 度 消 耗 、 空 调 用 电 量 无 法 统 计 、 不 能 实 现 统 一 管 理 。 二 、 公 共 机 构 空 调 系 统 存 在 的 个 性 问 题 （ 一 ） 政 府 办 公 建 筑 空 调 系 统 存 在 的 问 题 1 虽 然 政 府 办 公 建 筑 有 固 定 的 作 息 时 间 ， 但 实 际 运 行 过 程 中 部 分 房 间 经 常 存 在 加 班 现 象 ， 对 于 中 小 型 办 公 建 筑 采 用 多 联 机 或 分 体 空 调 不 会 造 成 问 题 ， 但 对 于 采 用 中 央 空 调 集 中 供 冷 的 大 型 办 公 建 筑 ， 往 往 会 由 于 个 别 房 间 加 班 而 需 要 开 启 制 冷 系 统 供 冷 的 现 象 ， 这 会 造 成 制 冷 效 率 低 下 。 采 用 将 经 常 加 班 的 处 室 集 中 在 某 一 区 域 ， 增 设 小 型 制 冷 系 统 或 多 联 机 ， 专 供 下 班 使 用 是 一 种 较 好 的 解 决 方 案 。 2 大 型 政 府 办 公 建 筑 房 间 功 能 除 办 公 室 外 ， 还 有 如 会 议 室 、 接 待 室 等 ， 它 们 使 用 时 间 并 不 固 定 ， 而 许 多 空 调 系 统 缺 乏 灵 活 的 负 荷 适 应 机 制 。 （ 二 ） 学 校 空 调 系 统 存 在 的 问 题 1 学 校 建 筑 数 量 多 、 业 态 繁 杂 ， 各 建 筑 的 空 调 形 式 多 样 ， 不 同 建 筑 形 态 的 使 用 特 征 不 一 致 ， 许 多 学 校 空 调 缺 乏 对 应 的 自 动 控 制 系 统 ， 不 能 根 据 不 同 建 筑 的 使 用 特 征 进 行 动 态 调 节 、 按 需 供 给 。 2 许 多 安 装 中 央 空 调 系 统 的 学 校 缺 乏 针 对 暑 期 部 分 房 间 供 冷 的 技 术 措 施 。 3 安 装 分 体 空 调 的 建 筑 缺 乏 对 分 散 安 装 在 各 房 间 的 空 调 设 备4 进 行 集 中 有 效 管 理 ， 使 用 较 为 粗 放 ， 室 内 冷 热 不 均 。 （ 三 ） 医 院 空 调 系 统 存 在 的 问 题 1 医 院 建 筑 种 类 多 ， 各 建 筑 的 空 调 形 式 多 样 ， 并 且 各 建 筑 的 建 设 年 代 差 异 很 大 ， 许 多 老 旧 空 调 系 统 运 行 能 效 低 下 。 2 医 院 I C U 病 房 、 手 术 室 等 空 调 系 统 需 要 全 年 运 行 ， 需 要 独 立 安 装 空 调 机 组 ， 部 分 独 立 安 装 空 调 机 组 能 效 指 标 较 低 。 3 许 多 医 院 空 调 系 统 缺 乏 末 端 管 控 ， 不 能 满 足 不 同 类 型 的 病 房 个 性 化 需 求 ， 如 骨 科 温 度 低 、 老 年 人 多 的 区 域 温 度 要 高 。 由 于 病 人 对 新 风 供 应 十 分 敏 感 ， 许 多 房 间 在 开 启 空 调 的 同 时 ， 开 窗 通 风 。 （ 四 ） 图 书 馆 空 调 系 统 存 在 的 问 题 1 典 藏 书 库 设 置 的 恒 温 恒 湿 空 调 系 统 需 要 全 年 运 行 ， 其 能 耗 较 高 ， 而 部 分 建 馆 时 间 较 长 的 恒 温 恒 湿 空 调 往 往 超 期 服 役 ， 能 效 等 级 低 ， 需 要 更 换 高 能 效 的 设 备 。 2 对 于 大 型 图 书 馆 中 的 阅 览 室 ， 其 人 流 量 变 化 很 大 ， 新 风 主 要 满 足 人 员 需 求 ， 需 要 对 新 风 量 进 行 有 效 调 控 ， 从 而 达 到 减 少 新 风 负 荷 的 目 的 。 3 对 于 图 书 馆 中 的 一 般 书 库 ， 新 风 主 要 满 足 书 箱 保 存 的 工 艺 要 求 ， 需 要 对 新 风 量 进 行 精 确 计 算 和 调 节 ， 一 方 面 减 少 新 风 负 荷 ， 另 一 方 面 有 利 于 维 持 书 库 中 空 气 的 相 对 湿 度 。 （ 五 ） 体 育 馆 空 调 系 统 存 在 的 问 题 1 对 于 采 用 中 央 空 调 集 中 供 冷 的 体 育 馆 ， 由 于 比 赛 场 地 空 调 系 统 属 间 歇 使 用 ， 有 些 场 馆 附 属 用 房 ， 特 别 是 商 业 用 房 需 要 在 空 调 季 节 连 续 供 冷 ， 此 时 如 开 启 集 中 冷 源 供 冷 ， 则 导 致 系 统 运 行 效 率 低 下 ， 可 以 针 对 各 类 房 间 不 同 的 运 行 特 征 ， 独 立 设 置 分 体 空 调 或 多 联 机 空5 调 。 2 比 赛 场 地 为 典 型 的 高 大 空 间 建 筑 ， 许 多 场 馆 由 于 气 流 组 织 不 合 理 ， 导 致 部 分 区 域 热 舒 适 不 佳 ， 运 行 人 员 常 通 过 增 加 冷 水 机 组 或 冷 冻 水 泵 运 行 数 量 来 解 决 问 题 ， 这 也 导 致 了 系 统 能 效 下 降 。 3 比 赛 场 地 的 空 调 负 荷 中 新 风 占 有 很 大 比 例 ， 而 许 多 新 风 系 统 的 新 风 量 无 法 调 节 ， 导 致 在 训 练 无 观 众 时 或 少 观 众 时 也 按 大 新 风 量 运 行 。 （ 六 ） 博 物 馆 空 调 系 统 存 在 的 问 题 1 博 物 馆 的 人 流 量 在 工 作 日 和 节 假 日 相 差 较 大 ， 在 每 一 天 中 各 小 时 的 人 流 量 也 不 相 同 ， 因 此 ， 对 新 风 的 实 际 需 求 也 不 一 样 ， 而 目 前 大 部 分 空 调 系 统 均 按 固 定 的 新 风 量 运 行 ， 这 不 仅 造 成 了 空 调 系 统 负 荷 增 加 ， 也 使 得 室 内 湿 度 控 制 变 得 困 难 。 2 博 物 馆 采 用 了 大 量 的 恒 温 恒 湿 专 用 空 调 ， 这 些 空 调 均 是 全 年 运 行 ， 能 耗 占 比 较 大 ， 而 许 多 设 备 属 早 期 生 产 ， 经 过 多 年 连 续 使 用 ， 能 效 等 级 低 下 ， 有 必 要 通 过 技 术 经 济 比 较 后 进 行 更 新 改 造 。 （ 七 ） 数 据 机 房 空 调 系 统 存 在 的 问 题 1 数 据 机 房 气 流 组 织 不 合 理 ， 送 风 温 度 偏 低 ， 风 量 供 应 过 量 且 不 可 动 态 调 整 。 2 数 据 机 房 的 空 调 系 统 需 要 全 年 运 行 ， 一 般 设 置 独 立 的 专 用 精 密 空 调 保 障 设 备 安 全 运 行 ， 但 也 有 许 多 数 据 机 房 采 用 传 统 家 用 空 调 机 组 ， 缺 乏 智 能 控 制 ， 且 能 效 等 级 低 。 第 二 部 分 制 冷 能 效 提 升 解 析 制 冷 系 统 即 空 调 系 统 分 为 中 央 空 调 系 统 、 V R F 多 联 机 空 调 系 统 和 分 体 式 空 调 系 统 。 三 种 系 统 由 于 系 统 结 构 不 同 ， 能 效 提 升 措 施 也6 不 同 ， 下 面 分 别 予 以 介 绍 。 一 、 中 央 空 调 系 统 这 里 提 到 的 中 央 空 调 系 统 主 要 是 水 冷 中 央 空 调 系 统 ， 系 统 包 括 冷 水 机 组 、 冷 冻 泵 、 冷 却 泵 、 冷 却 塔 、 空 调 末 端 等 几 部 分 ， 是 三 类 空 调 中 系 统 最 复 杂 、 管 理 难 度 最 高 、 能 效 提 升 潜 力 最 大 的 一 种 。 判 断 的 主 要 依 据 是 主 机 运 行 能 效 C O P 和 系 统 运 行 能 效 S C O P 距 离 国 家 G B 5 0 1 8 9 公 共 建 筑 节 能 设 计 标 准 设 计 标 准 有 多 少 偏 差 ， 以 及 地 方 出 台 的 一 些 运 行 能 耗 标 准 及 指 引 有 多 少 偏 差 。 （ 一 ）COP 结 合 湿 球 温 度 逼 近 法 的 智 能 控 制 技 术 ， 可 大 幅 提 高 冷 却 塔 的 换 热 效 率 ， 降 低 冷 却 水 回 水 温 度 3 5 ， 间 接 提 高 冷 机 效 率 1 0 % 左 右 。 2 适 用 范 围 原 则 上 适 用 于 所 有 中 央 空 调 系 统 ， 尤 其 是 需 要 高 效 制 冷 和 冷 却 塔 散 热 不 足 主 机 喘 振 的 项 目 ， 中 央 空 调 年 运 行 1 5 0 0 小 时 以 上 项 目 具 有 良 好 的 性 价 比 。 可 以 采 用 全 部 更 换 或 者 部 分 改 造 的 方 式 。 3 预 期 节 能 率 空 调 冷 却 系 统 （ 冷 却 塔 + 冷 却 水 泵 ） 节 能 率 3 0 % 左 右 ， 冷 机 平 均 间 接 节 能 1 0 % 左 右 。 4 投 资 估 算 3 0 0 0 小 时 左 右 收 回 初 投 资 ， 特 殊 项 目 时 间 可 能 更 短16 5 典 型 案 例 详 见 第 三 部 分 应 用 案 例 A 2 。 （ 五 ） 蒸 发 冷 却 技 术 1 技 术 说 明 蒸 发 冷 却 技 术 包 括 制 冷 剂 蒸 发 冷 却 和 冷 却 水 蒸 发 冷 却 ， 分 别 对 应 冷 凝 器 蒸 发 冷 却 和 冷 却 塔 蒸 发 冷 却 两 种 产 品 形 态 。 冷 却 塔 蒸 发 冷 却 在 公 共 建 筑 领 域 应 用 较 少 ， 所 以 本 方 案 主 要 讨 论 冷 凝 器 的 蒸 发 冷 却 技 术 。 2 适 用 范 围 蒸 发 冷 对 环 境 温 湿 度 、 安 装 高 度 、 运 行 时 间 都 有 一 定 要 求 。 适 用 于 环 境 湿 球 温 度 低 于 2 8 的 地 区 使 用 ， 尤 其 是 西 北 部 地 区 ； 蒸 发 冷 设 备 安 装 位 置 高 于 制 冷 机 组 不 超 过 2 0 米 （ 根 据 目 前 实 际 案 例 作 为 参 考 依 据 ） ； 制 冷 时 间 相 对 较 长 的 场 所 ， 如 酒 店 、 医 院 、 商 业 综 合 体 、 数 据 中 心 、 工 业 冷 却 行 业 等 。 3 预 期 节 能 率 比 传 统 制 冷 机 房 整 体 节 能 3 0 % 左 右 。 4 投 资 估 算 按 蒸 发 冷 磁 悬 浮 系 统 估 算 ： 4 2 0 0 元 左 右 / 冷 吨 5 典 型 案 例 详 见 第 三 部 分 应 用 案 例 A 3 。 （ 六 ） 余 热 回 收 技 术 1 技 术 说 明 余 热 回 收 技 术 的 核 心 是 热 回 收 器 ， 其 主 要 功 能 是 实 现 空 调 压 缩 机 在 制 冷 运 行 中 排 放 出 的 高 温 冷 媒 蒸 汽 与 被 加 温 冷 水 的 热 交 换 ， 将17 压 缩 机 排 出 的 热 量 转 换 成 可 利 用 的 4 5 6 0 的 热 水 ， 达 到 废 热 利 用 目 的 。 空 调 机 组 压 缩 机 的 一 部 分 热 量 经 过 热 回 收 器 吸 收 以 后 ， 原 冷 凝 器 的 热 负 荷 减 少 ， 热 交 换 效 率 提 高 ， 空 调 机 组 的 效 率 提 高 ， 耗 电 量 也 将 显 著 减 少 。 2 适 用 范 围 该 项 技 术 广 泛 应 用 于 活 塞 式 、 离 心 式 、 螺 杆 式 冷 水 机 组 。 特 别 适 用 于 有 生 活 热 水 需 求 的 政 府 办 公 楼 、 招 待 所 等 建 筑 。 3 预 期 节 能 率 通 过 余 热 回 收 技 术 ， 冷 水 机 组 的 效 率 通 常 会 提 高 5 % 1 5 % 。 4 投 资 估 算 增 加 余 热 回 收 装 置 的 投 资 回 收 期 约 为 2 3 年 。 5 典 型 案 例 详 见 第 三 部 分 应 用 案 例 D 2 。 二 、 储 能 技 术 的 应 用 储 能 技 术 都 是 利 用 峰 谷 电 价 差 原 理 ， 夜 间 进 行 储 能 ， 白 天 使 用 ， 从 而 减 少 电 费 。 供 冷 领 域 的 储 能 技 术 主 要 包 括 水 蓄 冷 和 冰 蓄 冷 ， 一 般 只 节 能 电 费 不 节 省 电 能 。 （ 一 ） 水 蓄 冷 技 术 1 技 术 说 明 水 蓄 冷 技 术 利 用 峰 谷 电 价 差 ， 在 低 谷 电 价 时 段 将 冷 量 存 储 在 水 中 ， 在 白 天 用 电 高 峰 时 段 使 用 储 存 的 低 温 冷 冻 水 提 供 空 调 系 统 用 冷 。 当 空 调 使 用 时 间 与 非 空 调 使 用 时 间 和 电 网 高 峰 和 低 谷 同 步 时 ， 就 可 以 将 电 网 高 峰 时 间 的 空 调 用 电 量 转 移 至 电 网 低 谷 时 使 用 ， 达 到 节 约18 电 费 的 目 的 。 2 适 用 范 围 鉴 于 水 蓄 冷 的 运 行 特 点 ， 凡 是 具 有 峰 谷 电 政 策 的 区 域 ， 且 峰 电 价 高 于 低 谷 电 价 的 2 . 5 3 . 0 倍 左 右 ； 同 时 ， 建 筑 物 的 空 调 系 统 使 用 时 间 主 要 集 中 在 白 天 ， 如 办 公 楼 、 商 场 、 展 览 馆 、 机 场 等 ， 且
