2020版超高清显示设备质量分析报告.pdf

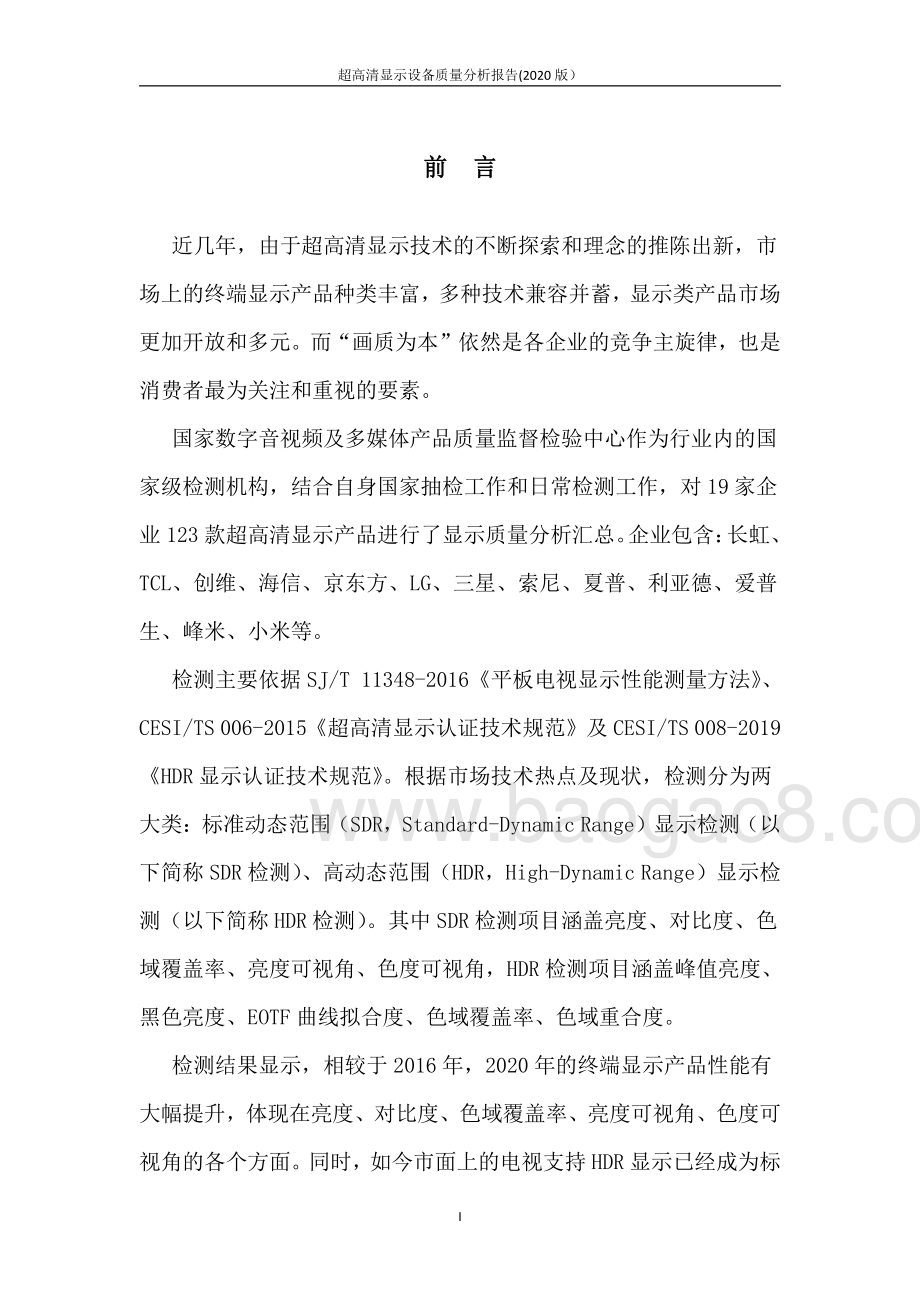

超 高 清 显 示 设 备 质 量 分 析 报 告 (2 0 2 0 版 ） I 前 言近 几 年 ， 由 于 超 高 清 显 示 技 术 的 不 断 探 索 和 理 念 的 推 陈 出 新 ， 市场 上 的 终 端 显 示 产 品 种 类 丰 富 ， 多 种 技 术 兼 容 并 蓄 ， 显 示 类 产 品 市 场更 加 开 放 和 多 元 。 而 “ 画 质 为 本 ” 依 然 是 各 企 业 的 竞 争 主 旋 律 ， 也 是消 费 者 最 为 关 注 和 重 视 的 要 素 。国 家 数 字 音 视 频 及 多 媒 体 产 品 质 量 监 督 检 验 中 心 作 为 行 业 内 的 国家 级 检 测 机 构 ， 结 合 自 身 国 家 抽 检 工 作 和 日 常 检 测 工 作 ， 对 19家 企业 123款 超 高 清 显 示 产 品 进 行 了 显 示 质 量 分 析 汇 总 。 企 业 包 含 ： 长 虹 、 TCL、 创 维 、 海 信 、 京 东 方 、 LG、 三 星 、 索 尼 、 夏 普 、 利 亚 德 、 爱 普生 、 峰 米 、 小 米 等 。检 测 主 要 依 据 SJ/T 11348-2016 平 板 电 视 显 示 性 能 测 量 方 法 、CESI/TS006-2015 超 高 清 显 示 认 证 技 术 规 范 及 CESI/TS008-2019 HDR显 示 认 证 技 术 规 范 。 根 据 市 场 技 术 热 点 及 现 状 ， 检 测 分 为 两大 类 ： 标 准 动 态 范 围 （ SDR， Standard-Dynamic Range） 显 示 检 测 （ 以下 简 称 SDR检 测 ） 、 高 动 态 范 围 （ HDR， High-DynamicRange） 显 示 检测 （ 以 下 简 称 HDR检 测 ） 。 其 中 SDR检 测 项 目 涵 盖 亮 度 、 对 比 度 、 色域 覆 盖 率 、 亮 度 可 视 角 、 色 度 可 视 角 ， HDR检 测 项 目 涵 盖 峰 值 亮 度 、 黑 色 亮 度 、 EOTF 曲 线 拟 合 度 、 色 域 覆 盖 率 、 色 域 重 合 度 。检 测 结 果 显 示 ， 相 较 于 2016年 ， 2020年 的 终 端 显 示 产 品 性 能 有大 幅 提 升 ， 体 现 在 亮 度 、 对 比 度 、 色 域 覆 盖 率 、 亮 度 可 视 角 、 色 度 可视 角 的 各 个 方 面 。 同 时 ， 如 今 市 面 上 的 电 视 支 持 HDR显 示 已 经 成 为 标 超 高 清 显 示 设 备 质 量 分 析 报 告 (2 0 2 0 版 ） II 配 ， 但 检 测 显 示 ， 不 同 企 业 显 示 质 量 良 莠 不 齐 ， 总 体 而 言 ， HDR应 用至 今 已 日 趋 繁 荣 。消 费 类 电 子 产 品 质 量 关 系 拉 动 信 息 消 费 政 策 的 实 施 ， 关 系 到 质 量强 国 战 略 的 达 成 ， 关 系 到 广 大 消 费 者 的 生 活 体 验 和 消 费 质 量 。 今 后 音视 频 国 检 中 心 将 继 续 以 社 会 责 任 为 己 任 ， 关 注 音 视 频 领 域 内 相 关 产 品质 量 ， 适 时 发 布 质 量 分 析 报 告 ， 对 共 性 问 题 发 出 预 警 ， 服 务 研 发 生 产企 业 和 广 大 消 费 者 。 编 制 人 员 ：齐 琪 许 哲 陈 仁 伟 刘 春 生 董 桂 官联 系 方 式 ：Email： 电 话 ： 010-64102365网 站 “音视频国检中心”微信公众号 超 高 清 显 示 设 备 质 量 分 析 报 告 (2 0 2 0 版 ） III 版 权 声 明本 报 告 版 权 属 于 中 国 电 子 技 术 标 准 化 研 究 院 ， 并 受 法 律 保 护 。 转载 、 摘 编 或 利 用 其 它 方 式 使 用 本 白 皮 书 文 字 或 者 观 点 的 ， 应 注 明 “ 来源 ： 中 国 电 子 技 术 标 准 化 研 究 院 超 高 清 显 示 设 备 质 量 分 析 报 告 (2020版 ） ” 。 违 反 上 述 声 明 者 ， 将 追 究 其 相 关 法 律 责 任 。 超 高 清 显 示 设 备 质 量 分 析 报 告 (2 0 2 0 版 ） IV 目 录前 言 .I版 权 声 明 .III一 、 基 本 情 况 .1(一 ) 背 景 介 绍 .1(二 ) 工 作 意 义 .2二 、 中 国 数 字 电 视 发 展 情 况 .3 三 、 检 测 情 况 .5(一 ) 检 测 过 程 .5(二 ) 检 测 样 品 构 成 .5四 、 SDR检 测 及 分 析 .8(一 ) 检 测 条 件 .8(二 ) 检 测 项 目 .8(三 ) 总 体 情 况 分 析 .8(四 ) 分 项 分 析 .9五 、 HDR检 测 及 分 析 .15 (一 ) 检 测 条 件 .15(二 ) 检 测 项 目 .15(三 ) 总 体 情 况 分 析 .15(四 ) 分 项 分 析 .17六 、 总 结 .22附 1 关 于 国 家 数 字 音 视 频 及 多 媒 体 产 品 质 量 监 督 检 验 中 心 .23附 2 关 于 国 家 虚 拟 现 实 /增 强 现 实 产 品 质 量 监 督 检 验 中 心 .25附 3 赛 西 光 学 检 测 能 力 .28 超 高 清 显 示 设 备 质 量 分 析 报 告 (2 0 2 0 版 ） 1 超 高 清 显 示 设 备 质 量 分 析 报 告一 、 基 本 情 况(一 ) 背 景 介 绍自 从 数 字 电 视 进 入 LED 时 代 以 来 ， 电 视 技 术 的 更 新 换 代 频 率 就 开始 大 幅 提 速 ， 市 场 上 充 斥 着 不 同 维 度 的 新 型 技 术 术 语 和 概 念 ， 各 企 业选 择 不 同 的 显 示 战 略 ， 市 场 技 术 百 家 齐 鸣 ， 更 加 多 元 化 。 2020 年 “ 超高 清 ” 、 “ 8K” 、 “ OLED” 、 “ 量 子 点 ” 、 “ HDR” 、 “ 激 光 电 视 ” 、 “ AI电 视 ” 等 关 键 词 层 出 不 穷 ， 以 期 满 足 消 费 者 差 异 化 需 求 。过 去 的 几 年 ， 电 视 分 辨 率 从 高 清 向 超 高 清 跨 进 ， 电 视 厂 商 都 开 始加 快 超 高 清 电 视 产 品 线 的 布 局 ， 随 着 4K超 高 清 电 视 价 位 更 加 亲 民 ，消 费 者 的 接 受 度 也 更 高 ， 如 今 4K超 高 清 电 视 产 品 已 成 为 主 流 。 在 当下 ， 4K超 高 清 和 HDR成 为 最 热 组 合 。 通 过 两 大 画 质 显 示 技 术 的 结 合 ，电 视 能 实 现 色 彩 更 丰 富 、 更 真 实 ， 更 有 代 入 感 的 观 影 体 验 载 具 。显 示 技 术 的 多 元 化 组 合 ， 最 终 目 的 是 呈 现 更 高 水 平 的 显 示 质 量 ，画 质 是 电 视 产 品 的 立 项 之 本 ， 也 是 消 费 者 最 为 关 注 的 重 点 。 因 此 ， 公平 、 公 正 的 显 示 质 量 检 测 工 作 意 义 重 大 ， 检 测 结 果 可 作 为 客 观 衡 量 电 视 产 品 显 示 效 果 的 标 尺 ， 同 时 检 测 结 果 的 积 累 又 可 推 动 新 型 显 示 标 准的 制 定 ， 从 而 规 范 、 促 进 电 视 市 场 的 蓬 勃 发 展 。 超 高 清 显 示 设 备 质 量 分 析 报 告 (2 0 2 0 版 ） 2 (二 ) 工 作 意 义 超 高 清 显 示 设 备 质 量 分 析 报 告 是 在 国 家 数 字 音 视 频 及 多 媒 体产 品 质 量 监 督 检 验 中 心 依 据 近 些 年 超 高 清 显 示 产 品 检 测 工 作 基 础 上对 检 测 情 况 、 检 测 数 据 进 行 汇 总 、 分 析 、 归 纳 形 成 。 超 高 清 显 示 产 品质 量 分 析 工 作 主 要 目 的 及 工 作 意 义 包 含 ：1. 通 过 摸 底 检 测 超 高 清 显 示 产 品 ， 了 解 产 业 发 展 现 状 ， 为 新 型 显示 技 术 标 准 的 编 制 提 供 技 术 支 持 及 数 据 支 撑 ， 同 时 通 过 检 测 工 作 与 企业 开 展 良 性 互 动 ， 吸 引 更 多 企 业 加 入 到 标 准 制 定 工 作 中 ， 以 期 形 成 更 为 完 善 、 科 学 的 标 准 ， 规 范 产 品 生 产 与 测 试 ， 最 终 提 升 产 品 质 量 ， 引导 市 场 的 健 康 发 展 ；2. 作 为 第 三 方 检 测 机 构 ， 立 场 客 观 ， 以 检 测 结 果 分 析 为 主 要 内 容 ，形 成 的 质 量 分 析 报 告 可 作 为 政 府 机 构 、 各 企 业 了 解 、 研 究 超 高 清 显 示技 术 水 平 及 分 析 产 业 发 展 问 题 的 参 考 材 料 ， 也 可 作 为 企 业 内 部 自 检 的比 对 材 料 ；3. 超 高 清 显 示 设 备 质 量 分 析 报 告 作 为 公 益 性 报 告 ， 通 过 关 键性 指 标 的 检 测 结 果 分 析 ， 可 引 导 消 费 者 结 合 自 身 需 求 选 购 产 品 。 超 高 清 显 示 设 备 质 量 分 析 报 告 (2 0 2 0 版 ） 3 二 、 中 国 数 字 电 视 发 展 情 况到 2021年 ， 全 球 数 字 电 视 普 及 率 将 达 到 98.3%。 届 时 ， 全 球 将 告别 模 拟 电 视 信 号 ， 迎 来 真 正 意 义 上 数 字 化 电 视 时 代 。2019年 由 工 业 和 信 息 化 部 、 国 家 广 播 电 视 总 局 、 中 央 广 播 电 视 总台 日 前 联 合 印 发 超 高 清 视 频 产 业 发 展 行 动 计 划 （ 2019-2022年 ） （ 简称 “ 行 动 计 划 ” ） ， 明 确 将 按 照 “ 4K先 行 、 兼 顾 8K” 的 总 体 技 术 路 线 ，大 力 推 进 超 高 清 视 频 产 业 发 展 和 相 关 领 域 的 应 用 。 行 动 计 划 提 出 ，2022年 ， 我 国 超 高 清 视 频 产 业 总 体 规 模 超 过 4万 亿 元 ， 4K产 业 生 态 体 系 基 本 完 善 ， 8K关 键 技 术 产 品 研 发 和 产 业 化 取 得 突 破 ， 形 成 一 批具 有 国 际 竞 争 力 的 企 业 。 行 动 计 划 提 出 ， 到 2020 年 ， 4K摄 像 机 、监 视 器 、 切 换 台 等 采 编 播 专 用 设 备 形 成 产 业 化 能 力 ； 符 合 高 动 态 范 围（ HDR） 、 宽 色 域 、 三 维 声 、 高 帧 率 、 高 色 深 要 求 的 4K电 视 终 端 销 量占 电 视 总 销 量 的 比 例 超 过 40%； 建 立 较 为 完 善 的 超 高 清 视 频 产 业 标 准体 系 ； 中 央 广 播 电 视 总 台 和 有 条 件 的 地 方 电 视 台 开 办 4K频 道 ， 不 少于 5个 省 市 的 有 线 电 视 网 络 和 IPTV平 台 开 展 4K直 播 频 道 传 输 业 务 和点 播 业 务 ， 实 现 超 高 清 节 目 制 作 能 力 超 过 1 万 小 时 /年 ； 4K超 高 清 视频 用 户 数 达 1 亿 ； 在 文 教 娱 乐 、 安 防 监 控 、 医 疗 健 康 等 领 域 开 展 基 于 超 高 清 视 频 的 应 用 示 范 。随 着 人 们 对 超 高 清 认 知 度 的 不 断 提 高 、 超 高 清 频 道 的 相 继 开 通 ，以 及 国 家 相 关 政 策 的 陆 续 出 台 ， 以 4K为 代 表 的 超 高 清 视 频 产 业 将 进入 快 速 发 展 期 ， 结 合 探 索 5G应 用 于 超 高 清 视 频 传 输 ， 实 现 超 高 清 视 超 高 清 显 示 设 备 质 量 分 析 报 告 (2 0 2 0 版 ） 4 频 业 务 与 5G的 协 同 发 展 ； 持 续 推 进 4K超 高 清 电 视 内 容 建 设 ， 创 新 内容 生 产 ； 加 快 行 业 创 新 应 用 ； 加 强 支 撑 服 务 保 障 。 相 信 在 不 久 的 将 来 ，超 高 清 视 频 节 目 进 入 千 家 万 户 将 不 再 是 梦 想 。 超 高 清 显 示 设 备 质 量 分 析 报 告 (2 0 2 0 版 ） 5 三 、 检 测 情 况(一 ) 检 测 过 程本 报 告 中 检 测 数 据 包 含 近 些 年 各 个 类 别 的 超 高 清 终 端 显 示 产 品 ，检 测 工 作 由 国 家 数 字 音 视 频 及 多 媒 体 产 品 质 量 监 督 检 验 中 心 完 成 。超 高 清 显 示 检 测 主 要 针 对 成 像 质 量 相 关 项 目 开 展 ， 包 含 ： 亮 度 、对 比 度 、 色 域 覆 盖 率 、 亮 度 可 视 角 、 色 度 可 视 角 。 现 阶 段 的 检 测 依 据为 ： SJ/T 11348-2016 平 板 电 视 显 示 性 能 测 量 方 法 及 中 国 电 子 技术 标 准 化 研 究 院 赛 西 实 验 室 、 国 家 数 字 音 视 频 及 多 媒 体 产 品 质 量 监 督 检 验 中 心 、 北 京 赛 西 认 证 有 限 责 任 公 司 发 布 的 CESI/TS006-2015 超高 清 显 示 认 证 技 术 规 范 。如 今 ， 新 上 市 产 品 绝 大 数 都 支 持 HDR 技 术 ， 国 检 中 心 根 据 全 年 检测 积 累 数 据 ， 在 本 报 告 中 以 独 立 篇 幅 ， 针 对 HDR显 示 技 术 进 行 质 量 分析 ， 检 测 项 目 包 含 ： 峰 值 亮 度 、 黑 色 亮 度 、 EOTF曲 线 拟 合 度 、 动 态范 围 、 色 域 覆 盖 率 、 色 域 重 合 度 、 色 坐 标 偏 差 、 色 彩 还 原 。 现 阶 段 的检 测 依 据 为 中 国 电 子 技 术 标 准 化 研 究 院 赛 西 实 验 室 、 国 家 数 字 音 视 频及 多 媒 体 产 品 质 量 监 督 检 验 中 心 、 北 京 赛 西 认 证 有 限 责 任 公 司 发 布CESI/TS 008-2019 HDR显 示 认 证 技 术 规 范 。 (二 ) 检 测 样 品 构 成近 些 年 ， 国 家 数 字 音 视 频 及 多 媒 体 产 品 质 量 监 督 检 验 中 心 完 成 近123款 超 高 清 产 品 的 显 示 检 测 ， 涵 盖 19家 企 业 ， 包 括 ： 长 虹 、 TCL、 超 高 清 显 示 设 备 质 量 分 析 报 告 (2 0 2 0 版 ） 6 创 维 、 海 信 、 京 东 方 、 LG、 三 星 、 索 尼 、 夏 普 、 利 亚 德 、 爱 普 生 、 峰米 、 小 米 等 。 其 中 国 内 企 业 12家 ， 机 型 45款 ， 占 检 测 样 品 的 36.6%，国 外 企 业 6家 ， 机 型 78款 ， 占 检 测 样 品 的 63.4%。 虽 然 从 整 体 数 据来 看 ， 国 外 品 牌 的 中 高 端 机 型 检 测 量 远 高 于 国 产 品 牌 ， 但 是 随 着 国 内近 些 年 超 高 清 产 业 的 持 续 发 展 ， 自 2019 年 起 国 内 样 机 测 试 量 占 比 已超 过 国 外 样 机 。在 检 测 样 品 中 ， 50英 寸 以 下 样 机 11台 ， 50英 寸 样 机 11台 ， 55英 寸 样 机 36台 ， 60英 寸 样 机 11台 ， 65英 寸 样 机 29台 ， 70英 寸 样机 5台 ， 75英 寸 样 机 2台 ， 80英 寸 及 以 上 样 机 18台 。 下 图 为 不 同 尺 寸 样 机 在 检 测 样 品 中 的 百 分 比 图 ， 通 过 逐 年 的 数 据 对 比 不 难 看 出 ， 大尺 寸 显 示 终 端 产 品 已 经 成 为 一 种 市 场 趋 势 。 图 1 屏 幕 尺 寸 占 比在 检 测 样 品 中 ， 采 用 LCD液 晶 显 示 的 有 96台 ， 占 检 测 样 品 的 78.0%， 超 高 清 显 示 设 备 质 量 分 析 报 告 (2 0 2 0 版 ） 7 采 用 OLED 有 机 发 光 半 导 体 显 示 的 有 9 台 ， 占 检 测 样 品 的 7.3%； 采 用激 光 投 影 显 示 的 有 5 台 ， 占 检 测 样 品 的 4.1%； 采 用 LED拼 接 显 示 的有 13台 ， 占 检 测 样 品 的 10.6%。 自 2019 年 ， LED拼 接 屏 和 激 光 电 视产 品 测 试 量 激 增 ， 两 类 产 品 也 引 起 了 社 会 广 泛 热 议 。 显 示 终 端 产 品 的多 元 化 ， 可 以 让 消 费 者 更 轻 松 的 选 择 适 合 自 己 的 产 品 。 图 2 显 示 屏 幕 类 型 占 比 超 高 清 显 示 设 备 质 量 分 析 报 告 (2 0 2 0 版 ） 8 四 、 SDR 检 测 及 分 析(一 ) 检 测 条 件检 测 主 要 根 据 CESI/TS 006-2015 超 高 清 显 示 认 证 技 术 规 范 执行 。 所 有 样 品 均 在 同 一 检 测 条 件 下 进 行 检 测 ： 暗 室 环 境 1lx； 样 品 图 像 设 置 恢 复 到 出 厂 位 置 ， 如 无 ， 则 调 整 到 “ 标 准 ” 或与 之 相 对 应 的 模 式 ； 输 入 极 限 八 灰 度 等 级 信 号 ， 调 整 样 品 的 亮 度 和 对 比 度 至 极 限八 灰 度 等 级 信 号 能 够 清 晰 分 辨 的 极 限 状 态 。各 项 检 测 严 格 按 照 标 准 要 求 和 条 件 执 行 。(二 ) 检 测 项 目与 成 像 质 量 相 关 的 检 测 项 目 有 ： 亮 度 、 对 比 度 、 色 域 覆 盖 率 、 亮度 可 视 角 、 色 度 可 视 角 。(三 ) 总 体 情 况 分 析 检 测 样 品 共 75款 ， 依 据 CESI/TS 006-2015 超 高 清 显 示 认 证 技术 规 范 标 准 的 技 术 要 求 ， 有 23款 未 达 标 准 ， 占 比 30.7%。 2018 年至 今 ， 仅 有 3 款 产 品 未 达 到 标 准 ， 占 比 4.0%。 从 检 测 数 据 中 可 以 看出 ， 各 类 别 的 显 示 产 品 质 量 逐 年 都 有 所 提 升 ， 高 亮 度 、 高 对 比 度 、 广 超 高 清 显 示 设 备 质 量 分 析 报 告 (2 0 2 0 版 ） 9 色 域 和 广 视 角 也 慢 慢 成 为 了 衡 量 显 示 类 产 品 最 基 础 的 性 能 指 标 。随 着 越 来 越 多 种 类 的 显 示 产 品 进 入 市 场 ， 从 各 类 产 品 成 像 原 理 出发 ， 分 类 别 制 定 标 准 ； 科 学 准 确 的 规 范 技 术 要 求 ； 随 时 了 解 掌 握 热 门技 术 动 态 ， 已 经 成 为 了 我 们 实 验 室 日 常 工 作 的 一 部 分 。 从 而 才 能 更 好的 引 导 、 规 范 、 推 动 音 视 频 产 业 发 展 。(四 ) 分 项 分 析1. 亮 度CESI/TS 006-2015 超 高 清 显 示 认 证 技 术 规 范 标 准 规 定 ： 亮 度 250cd/m2” 。75款 检 测 样 品 有 5 款 未 达 到 标 准 ， 其 他 70款 均 可 达 到 标 准 。 检测 结 果 汇 总 图 如 下 ： 图 3 亮 度 检 测 结 果 占 比其 中 ， 亮 度 范 围 250cd/m2的 样 机 有 5款 ， 占 比 6.7%， 亮 度 范 围 在250cd/m2450cd/m2的 样 机 有 51款 ， 占 比 68.0%， 亮 度 范 围 在450cd/m2650cd/m2的 样 机 有 13款 ， 占 比 17.3%， 亮 度 范 围 650cd/m2 超 高 清 显 示 设 备 质 量 分 析 报 告 (2 0 2 0 版 ） 1 0 的 样 机 有 6款 ， 占 比 8.0%。亮 度 是 衡 量 终 端 显 示 类 产 品 的 关 键 性 能 指 标 之 一 。 当 在 高 照 度 的观 看 环 境 下 ， 例 如 午 后 的 客 厅 ， 如 果 产 品 峰 值 亮 度 不 够 高 ， 会 使 人 看不 清 显 示 内 容 ， 大 大 降 低 观 看 体 验 。 从 检 测 结 果 来 看 ， 自 17年 起 仅有 2款 样 机 未 达 到 标 准 ， 均 为 激 光 电 视 ， 主 要 因 为 其 显 示 原 理 造 成 的 。但 是 从 近 两 年 激 光 电 视 的 亮 度 测 试 数 据 来 看 ， 基 本 已 经 达 到 了250cd/m 2450cd/m2的 范 围 。2. 对 比 度CESI/TS 006-2015 超 高 清 显 示 认 证 技 术 规 范 标 准 规 定 ： “ 对 比度 200:1” 。75款 检 测 样 品 有 5 款 未 达 到 标 准 ， 其 他 70款 均 可 达 到 标 准 。 检测 结 果 汇 总 图 如 下 ： 图 4 对 比 度 检 测 结 果 占 比其 中 ， 对 比 度 范 围 200:1的 样 机 有 5款 ， 占 比 6.7%， 对 比 度 范 围在 200:1300:1的 样 机 有 14款 ， 占 比 18.7%， ， 对 比 度 范 围 在 300:1 超 高 清 显 示 设 备 质 量 分 析 报 告 (2 0 2 0 版 ） 1 1 400:1的 样 机 有 28款 ， 占 比 37.3%， 对 比 度 范 围 在 400:1以 上 的 样机 有 28款 ， 占 比 37.3%。对 比 度 对 视 觉 效 果 的 影 响 非 常 关 键 ， 一 般 来 说 对 比 度 越 大 ， 图 像越 清 晰 醒 目 ， 色 彩 也 越 鲜 明 艳 丽 ； 而 对 比 度 小 ， 则 会 让 整 个 画 面 都 灰蒙 蒙 的 。 高 对 比 度 对 于 图 像 的 清 晰 度 、 细 节 表 现 、 灰 度 层 次 表 现 都 有很 大 帮 助 ， 可 以 使 观 影 者 很 轻 松 的 捕 捉 到 更 多 的 画 面 细 节 ， 带 来 更 好的 观 影 体 验 。 近 几 年 厂 家 也 越 来 越 关 注 该 项 指 标 ， 通 过 改 善 背 光 设 计 、优 化 算 法 、 尝 试 新 的 显 示 方 式 等 ， 使 对 比 度 指 标 有 了 质 的 提 升 ， 给 消费 者 们 带 来 了 更 好 的 用 户 体 验 。 3. 色 域 覆 盖 率CESI/TS 006-2015 超 高 清 显 示 认 证 技 术 规 范 标 准 规 定 ： “ 色 域覆 盖 率 32%” 。75款 检 测 样 品 均 对 应 技 术 要 求 为 ： 32%， 且 均 可 达 到 标 准 。 检测 结 果 汇 总 图 如 下 ： 图 5 色 域 覆 盖 率 检 测 结 果 占 比 超 高 清 显 示 设 备 质 量 分 析 报 告 (2 0 2 0 版 ） 1 2 其 中 ， 色 域 覆 盖 率 范 围 在 32%35%的 样 机 有 29款 ， 占 比 38.7%，在 35%40%的 样 机 有 16款 ， 占 比 21.3%， 40%以 上 的 样 机 有 30款 ， 占比 40.0%。色 域 覆 盖 率 是 作 为 衡 量 产 品 色 彩 表 现 力 的 一 个 指 标 。 其 测 量 的 是产 品 三 基 色 R、 G、 B 用 色 坐 标 包 围 的 三 角 形 面 积 与 规 定 的 色 空 间 面 积的 百 分 比 。 因 此 ， 色 域 覆 盖 率 高 的 产 品 代 表 着 广 色 域 ， 更 丰 富 的 色 彩表 现 力 。 从 检 测 结 果 来 看 ， 产 品 在 该 项 目 的 平 均 值 已 经 从 早 些 年 的30%左 右 提 升 到 了 40%左 右 。4. 亮 度 可 视 角 本 报 告 中 ， 对 水 平 亮 度 可 视 角 进 行 检 测 及 分 析 ， CESI/TS006-2015 超 高 清 显 示 认 证 技 术 规 范 标 准 规 定 ： “ 亮 度 可 视 角 85” 。75款 检 测 样 品 均 对 应 技 术 要 求 为 ： 85 ， 其 中 9 款 未 达 标 ， 占比 12.0%。 检 测 结 果 汇 总 图 如 下 ： 图 6 亮 度 可 视 角 检 测 结 果 占 比 超 高 清 显 示 设 备 质 量 分 析 报 告 (2 0 2 0 版 ） 1 3 其 中 ， 亮 度 可 视 角 范 围 85 的 样 机 有 9 款 ， 占 比 12.0%， 在 85100 的 样 机 有 32款 ， 占 比 42.7%， 100 以 上 的 样 机 有 34款 ， 占比 45.3%。亮 度 可 视 角 是 指 当 使 用 者 能 从 不 一 样 的 方 位 观 看 屏 幕 时 ， 不 受 亮度 影 响 可 以 清 晰 看 见 所 有 显 示 内 容 的 角 度 。 从 检 测 结 果 来 看 ， 自 2018年 起 ， 所 有 样 品 在 该 项 目 的 测 试 中 均 符 合 技 术 要 求 。5. 色 度 可 视 角本 报 告 中 ， 对 水 平 色 度 可 视 角 进 行 检 测 及 分 析 ， CESI/TS006-2015 超 高 清 显 示 认 证 技 术 规 范 标 准 规 定 ： “ 色 度 可 视 角 65” 。 因 实 验 室 检 测 仪 器 设 备 的 检 测 极 限 为 170 ， 当 样 机 色 度 可 视 角超 过 检 测 极 限 时 ， 记 为 170 。 检 测 结 果 汇 总 图 如 下 ： 图 7 色 度 可 视 角 检 测 结 果 占 比其 中 ， 色 度 可 视 角 范 围 65 的 样 机 有 10款 ， 占 比 13.3%， 在 65100 的 样 机 有 13款 ， 占 比 17.3%， 100 170 的 样 机 有 17款 ， 超 高 清 显 示 设 备 质 量 分 析 报 告 (2 0 2 0 版 ） 1 4 占 比 22.7%， 170 的 样 机 有 35款 ， 占 比 46.7%。色 度 可 视 角 是 指 当 使 用 者 能 从 不 一 样 的 方 位 观 看 屏 幕 时 ， 不 受 颜色 偏 差 影 响 可 以 清 晰 看 见 所 有 显 示 内 容 的 角 度 。 从 检 测 结 果 来 看 ， 自2018年 起 ， 所 有 样 品 在 该 项 目 的 测 试 中 均 符 合 技 术 要 求 。 超 高 清 显 示 设 备 质 量 分 析 报 告 (2 0 2 0 版 ） 1 5 五 、 HDR 检 测 及 分 析(一 ) 检 测 条 件检 测 主 要 根 据 CESI/TS008-2019 HDR显 示 认 证 技 术 规 范 执 行 。检 测 条 件 及 样 机 状 态 设 置 如 下 ： 暗 室 环 境 0.01lx； 将 显 示 设 备 调 整 到 最 佳 工 作 状 态 。(二 ) 检 测 项 目 在 CESI/TS 008-2019 HDR显 示 认 证 技 术 规 范 中 ， 分 为 HDR1.0检 测 、 HDR2.0 检 测 和 HDR3.0检 测 ， HDR1.0 包 含 检 测 项 目 ： 输 入 信 号 、EOTF曲 线 拟 合 度 、 峰 值 亮 度 、 黑 色 亮 度 、 动 态 范 围 、 色 域 覆 盖 率 ；HDR2.0在 HDR1.0的 基 础 上 ， 增 加 了 检 测 项 目 ： 色 坐 标 偏 差 、 色 彩 还原 ； HDR3.0在 前 者 的 基 础 上 增 加 了 检 测 项 目 ： 色 域 重 合 度 。本 报 告 针 对 与 成 像 质 量 直 接 相 关 的 检 测 项 目 ： 峰 值 亮 度 、 黑 色 亮度 、 EOTF 曲 线 拟 合 度 、 色 域 覆 盖 率 、 色 坐 标 偏 差 、 色 彩 还 原 。(三 ) 总 体 情 况 分 析 2019年 各 企 业 在 售 的 高 端 机 型 乃 至 中 端 机 型 ， 支 持 HDR显 示 已 经成 为 一 个 标 配 。 但 实 际 HDR技 术 有 较 高 的 门 槛 ， 是 否 能 够 真 正 达 到 高动 态 范 围 的 显 示 效 果 ， 给 观 看 者 带 来 身 临 其 境 的 观 影 体 验 ， 就 需 要 相关 的 技 术 规 范 进 行 检 测 得 知 了 。 超 高 清 显 示 设 备 质 量 分 析 报 告 (2 0 2 0 版 ） 1 6 国 检 中 心 近 几 年 检 测 样 品 共 48款 ， 其 中 送 样 HDR1.0检 测 的 共 有22款 ， 有 5款 未 通 过 ； 送 样 HDR2.0检 测 的 共 有 26款 ， 有 1款 未 通过 。 图 8 HDR检 测 结 果在 CESI/TS 008-2019 HDR显 示 认 证 技 术 规 范 中 ， 区 分 LCD液晶 显 示 与 OLED 有 机 发 光 半 导 体 显 示 和 LED 拼 接 显 示 ， 规 定 了 不 同 的技 术 要 求 。 检 测 样 品 中 ， 采 用 LCD 显 示 的 有 33 台 ， 占 比 68.7%， 采用 OLED 显 示 的 有 7 台 ， 占 比 14.6%， 采 用 LED 显 示 的 有 8 台 ， 占 比16.7%。 超 高 清 显 示 设 备 质 量 分 析 报 告 (2 0 2 0 版 ） 1 7 显 示 屏 幕 类 型 占 比自 2019年 起 ， 随 着 利 亚 德 、 联 建 、 洲 明 、 海 康 、 大 华 等 LED屏 厂商 顺 利 通 过 HDR 认 证 ， 说 明 了 HDR显 示 技 术 已 经 不 仅 局 限 于 电 视 ， 而是 在 我 们 身 边 更 多 类 型 的 显 示 终 端 中 的 应 用 。 LED屏 显 示 技 术 的 特 殊性 ， 使 其 在 峰 值 亮 度 、 黑 场 亮 度 以 及 色 域 的 表 现 上 更 为 突 出 。总 体 来 看 ， HDR样 机 的 色 域 覆 盖 率 相 比 SDR较 大 ， 在 CIE 1976色空 间 下 ， 超 过 成 样 机 的 色 域 覆 盖 率 超 过 40%， 有 些 甚 至 超 过 了 50%。近 两 年 测 试 的 样 机 ， 通 过 率 为 100%， 复 测 率 仅 为 8.3%， 也 最 好 的佐 证 了 HDR技 术 在 终 端 应 用 愈 发 成 熟 。 (四 ) 分 项 分 析1. 峰 值 亮 度CESI/TS 008-2019 HDR 显 示 认 证 技 术 规 范 中 ， 对 峰 值 亮 度 的技 术 要 求 见 下 表 ： 超 高 清 显 示 设 备 质 量 分 析 报 告 (2 0 2 0 版 ） 1 8 表 1 峰 值 亮 度 技 术 要 求基 本 参 数 单 位 技 术 要 求HDR【 1.0版 】 HDR【 2.0版 】 HDR【 3.0版 】峰 值 亮 度 （ LCD） cd/m 2 800 1000 1000峰 值 亮 度 （ OLED） 540 550 600峰 值 亮 度 （ LED） 800 1000 1000对 于 LCD样 品 ， 六 成 样 品 的 峰 值 亮 度 集 中 在 1000cd/m 21500cd/m2。如 下 图 ， 15.2 的 样 品 未 达 到 技 术 要 求 ， 21.2 的 样 品 均 达 到 HDR1.0区 域 ， 其 中 63.6 的 样 品 达 到 了 HDR2.0。 图 10 LCD显 示 峰 值 亮 度 检 测 结 果 占 比对 于 OLED样 品 ， 所 有 样 品 仅 1 款 未 达 到 技 术 要 求 ， 其 他 样 品 均 可达 到 HDR3.0 要 求 。对 于 LED样 品 ， 如 下 图 ， 近 九 成 样 品 的 峰 值 亮 度 集 中 在1000cd/m21500cd/m2。 如 下 图 ， 所 有 样 品 均 达 到 HDR1.0区 域 ， 其 中87.5 的 样 品 达 到 了 HDR2.0。 超 高 清 显 示 设 备 质 量 分 析 报 告 (2 0 2 0 版 ） 1 9 图 11 LED显 示 峰 值 亮 度 检 测 结 果 占 比2. 黑 色 亮 度CESI/TS 008-2019 HDR 显 示 认 证 技 术 规 范 中 ， 对 黑 色 亮 度 的技 术 要 求 见 下 表 ： 表 2 黑 色 亮 度 技 术 要 求基 本 参 数 单 位 技 术 要 求HDR【 1.0版 】 HDR【 2.0版 】 HDR【 3.0版 】 黑 色 亮 度 （ LCD） cd/m 2 0.05 0.05 0.05黑 色 亮 度 （ OLED） 0.0005 0.0005 0.0005黑 色 亮 度 （ LED） 0.05 0.05 0.0005对 于 所 有 样 品 ， 均 可 达 到 HDR1.0、 HDR2.0、 HDR3.0要 求 。3. EOTF曲 线 拟 合 度CESI/TS 008-2019 HDR显 示 认 证 技 术 规 范 中 ， 对 EOTF 拟 合 度的 技 术 要 求 见 下 表 ： 超 高 清 显 示 设 备 质 量 分 析 报 告 (2 0 2 0 版 ） 2 0 表 3 EOTF曲 线 拟 合 度 技 术 要 求基 本 参 数 单 位 技 术 要 求HDR【 1.0版 】 HDR【 2.0版 】 HDR【 3.0版 】EOTF曲 线 拟 合 度（ LCD） 0.7-1.3EOTF 曲 线 拟 合 度（ OLED）EOTF 曲 线 拟 合 度（ LED）EOTF曲 线 拟 合 度 是 对 一 款 样 机 的 峰 值 亮 度 与 黑 色 亮 度 的 综 合 考 量 。值 得 一 提 的 是 从 2017 年 初 厂 家 在 进 行 这 个 项 目 测 试 时 ， 还 需 要 很 长 的 现 场 调 试 时 间 ， 甚 至 是 整 改 、 复 测 ， 到 如 今 很 多 厂 家 已 经 可 以 很轻 松 的 一 次 通 过 。4. 色 域 覆 盖 率CESI/TS 008-2019 HDR 显 示 认 证 技 术 规 范 中 ， 对 色 域 覆 盖 率的 技 术 要 求 见 下 表 ： 表 4 色 域 覆 盖 率 技 术 要 求 基 本 参 数 单 位 技 术 要 求HDR【 1.0版 】 HDR【 2.0版 】 HDR【 3.0版 】黑 色 亮 度
