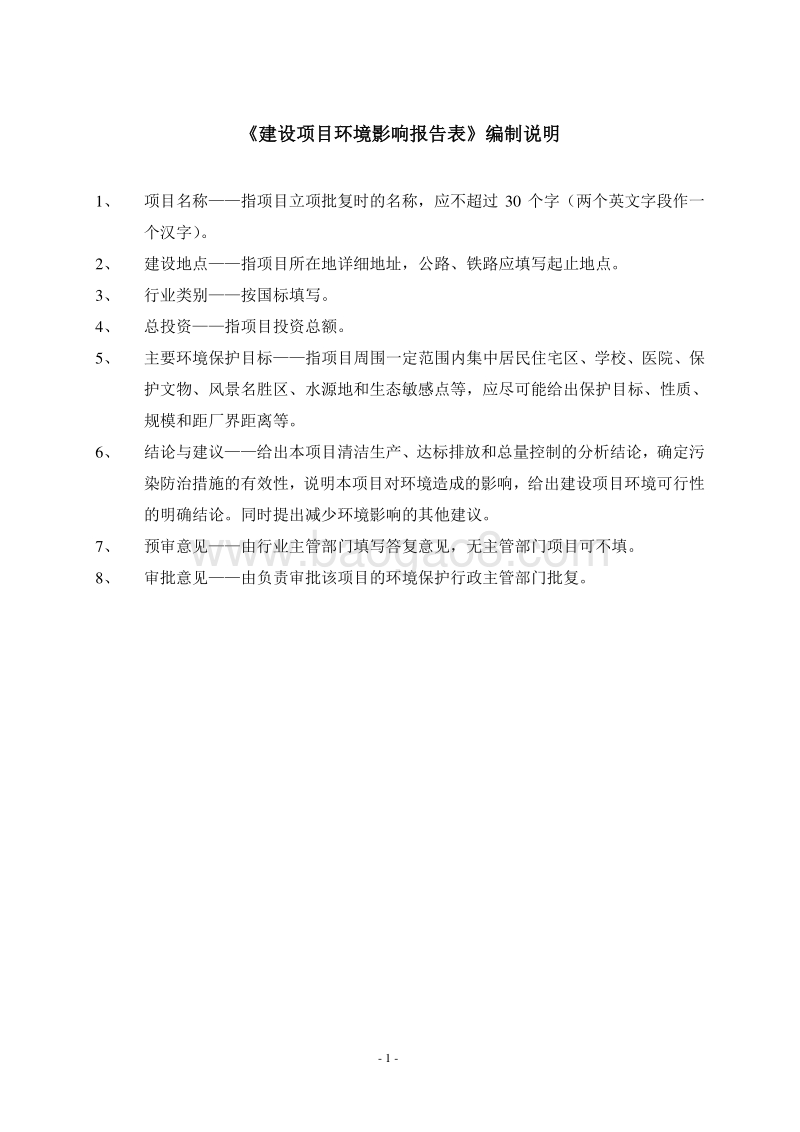

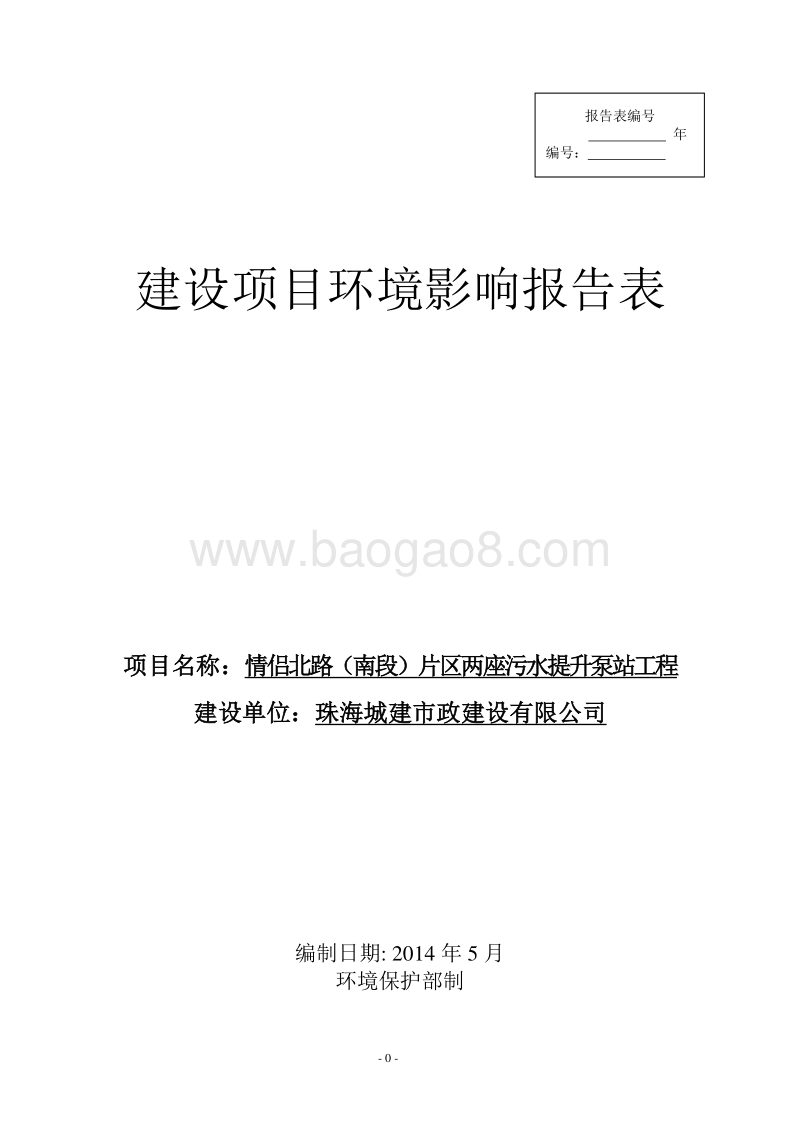

- 0 - 建设项目环境影响报告表 项目名称： 情侣北路（南段）片区两座污水提升泵站工程 建设单位： 珠海城建市政建设有限公司 编制日期 : 2014 年 5 月 环境保护部 制 报告表编号 年 编号： - 1 - 建设项目环境影响报告表 编制说明 1、 项目名称 指项目立项批复时的名称，应不超过 30 个字（两个英文字段作一个汉字）。 2、 建设地点 指项目所在地详细地址，公路、铁路应填写起止地点。 3、 行业类别 按国标填写。 4、 总投资 指项目投资总额。 5、 主要环境保护目标 指项目周围一定范围内集中 居民住宅区、学校、医院、保护文物、风景名胜区、水源地和生态敏感点等，应尽可能给出保护目标、性质、规模和距厂界距离等。 6、 结论与建议 给出本项目清洁生产、达标排放和总量控制的分析结论，确定污染防治措施的有效性，说明本项目对环境造成的影响，给出建设项目环境可行性的明确结论。同时提出减少环境影响的其他建议。 7、 预审意见 由行业主管部门填写答复意见，无主管部门项目可不填。 8、 审批意见 由负责审批该项目的环境保护行政主管部门批复。 - 2 - 建设项目基本情况 项目名称 情侣北路（南段）片区两座污水提升 泵站工程 申请单位 珠海城建市政建设有限公司 法人代表 黄建国 联系人 钟慧敏 通讯地址 珠海市梅华东路 491 号 联系电话 0756-2281290 传真 邮政编码 519000 建设地点 1#污水泵站位于 情侣北路（南段）南侧，格力用地边 ， 2#污水泵站位于填海区总部路以西、唐家人才公寓南侧 立项部门 珠海市发展和改革局 批准文号 珠发改公 201416 号 建设性质 新建 改扩建 技改 行业类别 及代码 N8110市政公共设施管理 占地面积 （平方米） 4001.32 绿化 面积 （平方米） 1751.14 总投资 （万元） 3405.78 其中：环保 投资（万元） 137 环保投资占总投资比例 4.02% 预计投产日期 2015.8 项目由来： 珠海市 情侣北路（南段）片区污水泵站工程是为配套情侣北路（南段）片区市政道路工程而建设的工程 ， 本工程 已 包含在 2012 年 8 月 报批的珠海情侣北路（南段）片区市政道路工程及两座污水提升泵站工程中，并 取得 环评批复（珠高环建 201297 号），工程批复后未建设。 为加快推进情侣北路片区污水系统配套建设进程，市住房和城乡规划建设局高新区 规划分局近期对 2#污水提升泵站选址进行了调整，将原规划位于现状海军七处围墙内、占地面积 4563.93m2 的 2#污水提升泵站调整至填海区总部路以西、唐家人才公寓南侧，选址用地面积为 1499.15m2。 1#污水泵站与 2#污水泵站污水管网相连，且一起设计施工。所以 ，根据中华人民共和国环境影响评价法、建设项目环境保护管理条例等有关规定， 情侣北路（南段）片区两座污水提升泵站工程 需进行环境影响评价。 为此，受 珠海城建市政建设有限公司 的委托，深圳市宗兴环保科技有限公司承担该项目环境影响报告表的编制工作。受托后，评 价单位即对项目所在区域进行调查踏勘与监测，收集了有关资料，并征求环保部门的意见，在调查和监测的基础上，按照国家和地方有关规范要求，编制此环境影响报告表。 根据建设项目环境 - 3 - 保护管理的有关规定，依法向主管环保审批部门珠海市环境保护局高新区分局申报相关环保手续。 工程内容及规模： 1、项目名称 情侣北路（南段）片区两座污水提升泵站工程。 2、建设单位 珠海城建市政建设有限公司。 3、建设地点 1#污水泵站位于 情侣北路（南段）南侧，格力用地边 ， 2#污水泵站选址于填海区总部路以西、唐家人才公寓南侧。 4、总投资 本项目 总投资为 3405.78 万元。 5、建设内容 本项目建设内容为 1#污水提升泵站和 2#污水提升泵站及其配套的污水压力管。 表 1 2 座污水泵站相关参数及主要工程内容 污水泵站 1#污水泵站 2#污水泵站 具体位置 情侣北路（南段）南侧，格力用地边 填海区总部路以西、唐家人才公寓南侧 规模（万 m3/d） 1.00 2.00 用地面积 (m2) 2502.17 1499.15 表 2 1#污水泵站技术经济指标 序号 名称 单位 数量 1 总用地面积 m2 2502.17 2 泵房建筑面积 m2 159.65 3 辅助用房面积 m2 165.60 4 绿地 面积 m2 1281.91 5 道路面积 m2 786.39 6 围墙长度 m 199.93 表 3 2#污水泵站技术经济指标 序号 名称 单位 数量 1 总用地面积 m2 1499.15 2 泵房建筑面积 m2 159.64 3 辅助用房面积 m2 153.75 4 绿地面积 m2 469.23 - 4 - 5 道路面积 m2 590.23 6 围墙长度 m 146.02 6、污水泵站位置和规模 （ 1） 1#污水泵站 根据相关规划和实地考察 ， 1#污水泵站位于情侣北路（南段）南侧，格力用地边， 选址现状为荒地，泵站北侧为情侣北路（南段），其余均为空地，工程周围 100 米范围内无学校、医院、住宅等环境敏感点 。泵站规划占地面积为 2502.17m2，设计规模为 1.0 万 m3/d。 图 1 1#污水 泵站选址 图 2 1#污水泵站四至图 10#路 13#路 情 侣北路（南段） 空 地 1#泵站 空 地 空 地 唐家湾海域 - 5 - （ 2） 2#污水泵站 2#污水泵站承担整个区域污水的提升，是片区内整个污水收集系统的枢纽。根据现场踏勘和相关规划， 2#污水泵站选址于 填海区总部路以西、 唐家人才公寓南侧，选址现状为荒地，泵站南侧为情侣北路（南段），其余均为空地，工程现状周围 200 米范围内无学校、医院、住宅等环境敏感点 。泵站规划占地总面积为 1499.15m2，设计规模为 2.0 万 m3/d。 图 3 2#污水 泵站选址 图 4 2#污水泵站四至图 8、主要设备 表 4 污水泵站 主要设备 设备 1#污水泵站 2#污水泵站 规格 数量 单位 规格 数量 单位 格栅 格栅宽 B=1.1m，b=20mm 1 套 格栅宽 B=1.1m，b=20mm 1 套 情侣北路（南段） 总 部 路 2#泵站 空 地 空 地 排洪渠 - 6 - 栅渣输送机 宽度： 500mm，安装角度： 10，配备电机功率： 7.5kw 1 台 宽度： 650mm，安装角度： 10，配备电机功率： 9kw 1 台 水泵 流量 210m3/d，扬程 8m，功率 7.5KW 3 用 1 备 台 流量 420m3/d，扬程8m，功率 15KW 3 用 1 备 台 台 台 高能离子除臭 设备 换气次数 n=8 10 次/h，内设排风机一台，风量为 8000 m3/h 1 套 换气次数 n=8 10 次/h，内设排风机一台，风量为 8000 m3/h 1 套 9、工期 安排 表 5 施工期安排 序号 施工点 施工时间 1 1#泵站 施工 2014.12 2015.08 2 2#泵站 施工 2014.12 2015.08 10、人员配置 本项目运营期间， 1#、 2#泵站 拟 各配置 5 名设备维护人员。 11、与项目有关的原有污染及主要环境问题 本项目位于 石坑山填海区域 ， 为配套情侣北路（南段）片区市政道路工程的建设而进行的建设工程 。 项目周围除道路外均为空地， 200 米范围内无学校、医院、居民区等环境敏感点。现有环境问题主要为 情侣北路（南段） 道路噪声和交通尾气。 9、产业政策分析 本项目 不属于 产业结构调整指导目录（ 2011 年本）（ 2013 年修正）、广东省 产业结构调整指导目录 （ 2007 年本）、珠海产业发展导向目录（ 2013 年版）中的限制类和淘汰类。本项目位于 石坑山 填海区域 ， 为配套情侣北路（南段）片区市政道路工程的建设而进行的建设工程 ，因此项目建设符合国家、广东省、珠海市的相关产业政策。 10、 选址合法 合理性分析 （ 1）与功能区划的相符性分析 项目位于海水水质三类功能区、大气环境二类功能区、声环境 2 类功能区，对项目建成后的环境影响结果表明，项目不会改变区域的环境功能，环境影响可接受 。 （ 2）与土地利用规划的相符性分析 根据 珠海市情侣北路（南段）控制性详细规划 调整 ，本项目 1#、 2#污水泵站均为建设用地，详见附图 5 土地利用规划图。 根据 珠海市情侣北路（南段）控制性详细规划 调整， 规划区平均日污水量为20,000m3/d。综合考虑唐家湾地区污水系统整体规划布局及近期实施可操作性，沿情侣北路 - 7 - 敷设污水主干管；沿各支路敷设污水管，根据地形、结合雨水管渠布置，就近接入污水主干管。为控制污水干管埋深，共设置两座污水提升泵站 ， 各泵站设计参数见下表。 表 6 规划污水泵站相关参数表 序号 泵站 名称 设计规模（万 m3/d） 用地指标 (m2s/L) 1 1#污水提升泵站 1.0 5.5 2 2#污水提升泵站 2.0 4.5 规划范围内污水经泵站提升后，采用污水压力管进入港湾大道污水管道系统，并最终进入 北区水质净化 厂进行集中处理。 本项目的建设与土地规划是相符的。 - 8 - 建设项目所在地自然环境社会环境简况 自然环境简况（地形地貌、地质、气候、气象、水文、植被、生物多样性等） 1、 地理位置 珠海市 唐家湾位于珠海市北部，由唐家、金鼎、淇澳组成，占地面积 139 平方公里。西部、北部与中山市接壤，南部、西南部 与珠海前山东坑和珠海香洲神前相邻。京珠高速、粤西沿海高速、广珠城际轻轨等主要交通设施贯穿其中，是出入珠海的主要门户，南距澳门 18 公里，北上广州 110 公里，与香港、深圳隔海相望。唐家湾镇下辖唐家、唐乐、鸡山、后环、银星、那洲、永丰、淇澳、北沙、会同、宁堂、官塘、下栅、上栅、东岸、金峰等 16 个社区，常住人口约 11 万人，其中户籍人口约 4.66 万人。 2、 气候气象 珠海市地处北回归线以南、滨临南海，夏半年受海洋季风影响强烈，而冬半年受大陆季风影响较弱。终年热量丰富，光照充足，夏长冬短，夏少酷热，冬少严寒。温度大，云量多，降雨丰沛，雨热同季，干湿季分明。境内地域间差异不大，属于南亚热带季风湿润气候。 据多年来的气象资料统计，年平均气温 21.8 ，全区最热月为 7 月，月平均气温均在 28.2 至 28.4 ；最冷月为 1 月，月平均气温为 13.2 至 14.0 。全区相对湿度年平均为 81.6%，雨量充沛，变率很大，年平均降雨量为 1998.8mm，最大年 3339mm（ 1973年），最少年为 1171mm（ 1963 年）。珠海市光能资源丰富，年日照时数为 1900h 左右，占可照时数的 43%，以 6 至 11 月光照最为充足，各月平均日照时数可在 180h 以上，其中7 月最多月平均 245.1h。 珠海年平均主导风为北（ N）风，出现频率为 15.1%，次主导风向为西北偏北（ NNW）风次之，出现频率为 13.6%。平均风速为 2.7m/s。 3、地形地貌 珠海市的地貌类型多样，有低山、河流、海域和平原，依山临海，地势平缓，呈西北向东南倾斜，风景旅游资源丰富。珠海市山地为赤红壤，成土母系，主要为花岗，部分为沙页岩，沿海沙堤主要为海滨沉积物，海滨土壤为盐沼泽土。 4、水文、 植被 高新区 境内无地表河流水系，但水库众多，多为小型水库、山塘，缺少大型水库。除凤凰山水库外，其 余小型水库、山塘 23 座。其中，凤凰山水库是珠海市磨刀门以东地区最大的水库，也是唐家湾的主要水源所在。在唐家湾金鼎地区，零星分布有地下水，水量丰富，水质较好，可以作为周边村庄和部分工厂的生活用水，但不适于城市开发建设。 唐 - 9 - 家湾海域 属亚热带河口水域，海水盐度季节变化明显，生物量较高，底质以泥质滩涂为主 ，底栖生物的种类组成以亚热带咸淡水种及广盐性种为主。 - 10 - 本项目所在区域环境功能属性见下表： 表 7 建设项目环境功能属性一览表 编号 项目 功能区类别 1 水环境 纳污水体主要为 唐家湾 海域 ， 属于海水水质标准（ GB3097-1997） 三类海域 2 大气环境 2 类区， 执行环境空气质量标准（ GB3095-2012）二级标准 3 声环境 2 类区， 执行声环境质量标准（ GB3096-2008） 中的 2类标准 4 是否基本农田保护区 否 5 是否风景保护区、特殊保护区 否 6 是否水库库区 否 7 是否污水处理厂集水范围 是 8 是否环境敏感区 否 - 11 - 社会环境简况（社会经济结构、教育、文化、文物保护等） 2012 年珠海市市实现地区生产总值（ GDP） 1503.81 亿元，比上年增长 7.0%。其中，第一产业增加值 38.84 亿元，增长 3.9%，对 GDP 增长的贡献率为 1.3%；第二产业增加值796.28 亿元，增长 6.5%，对 GDP 增长的贡献率为 50.5%；第三产业增加值 668.70 亿元，增长 8.0%，对 GDP 增长的贡献率为 48.2%。三次产业的比例由 2.6:54.4:43.0 调整为2.6:52.9:44.5。现代服务业增加值 374.47 亿元，增长 7.8%，占 GDP 的 24.9%。民营经济增加值 482.16 亿元，增长 8.8%，占 GDP 的 32.1%。 2012 年， 全市完成工业增加值 740.17亿元，比上年增长 6.4%，对全市经济增长的贡献率达 45.6%，拉动经济增长 3.2 个百分点。规模以上工业增加值增长 6.3%。其中，国有及国有控股企业增长 8.7%，民营企业增长17.0%；港澳台及外商投资企业下降 1.8%，股份制企业增长 21.3%，集体企业增长 1.7%。分轻重工业看，轻工业增长 6.5%，重工业增长 6.0%，规模以上轻重工业比例由上年的44.1:55.9 调整为 42.2:57.8。 珠海市高新区 已形成了以名牌大学为依托，以软件研 发企业为主体，集产学研于一体的高科技产业走廊。主园区有科技创新海岸、南方软件园、清华（珠海）科技园、国家软件基地、广东省高新技术成果孵化基地、珠海民营科技园、金鼎科技工业片区、南方文化产业园等，其中，科技创新海岸占地面积 3.87 平方公里，主导产业有计算机软件、集成电路设计、生物制药工程等高科技产业；金鼎科技工业片区占地面积 2.37 平方公里，主导产业有医药、电子、五金、电器设备、休闲器材等技术产业。软件和集成电路设计企业达到 280 家，其中被认定的软件企业 171 家，软件产品 680 件，软件从业人员 13000 人，软 件产值达 25 亿元；孵化基地占地面积 254100 平方米，孵化企业 258 家，员工 7769 人。主要大学校区有中山大学珠海校区、北京师范大学珠海分校等 5 所国内著名大学，在校大学生约 4 万人。 高新区社会各项事业全面协调发展，唐家湾镇被评为 “ 广东省模范乡镇党委 ” 、 “ 广东省文明镇 ” 、荣获 “ 全国环境优美镇 ” 、 “ 广东省卫生镇 ” 、 “ 广东省生态示范镇 ” ， 2007年 6 月，被建设 局 和国家文物局评为 “ 中国历史文化名镇 ” 。社会保障体系完善，农民就业充分，农民养老保险覆盖率达到 90%以上，社区新型合作医疗覆盖率达到 95%以上，社会治安稳定 ，社会和谐。 - 12 - 环境质量状况 建设项目所在地区域环境质量现状及主要环境问题 （环境空气、地面水、地下水、声环境、生态环境等）： （ 1） 地表水环境质量现状 依据环海市环境保护局编著的 2012 年度珠海市环境质量报告书（公众版）（ zhepb.gov/xxgkml/tjsj/hjzkgg/），按“城市环境综合整治定量考核”的要求，2012 年珠海市近岸海域水质监测设置了 4 个监测点， 4 个测点污染物平均浓度值符合国家海水水质标准。其余测点海水水质保持稳定。 （ 2） 大气环境现状 该建设项目所在 区域为二类环境空气质量功能区，执行环境空气质量标准 (GB 3095-2012) 中 的 二 级 标 准 。 参 考 珠 海 市 空 气 质 量 实 况 发 布 平 台（ 202.104.69.205:8089/zhuhaiAQIPublish/），摘录位于珠海市淇澳岛唐家站点 2013年 10 月 8 日实时监测数据： 表 8 珠海市淇澳岛唐家站点监测数据 单位： mg/m3 项目 日均值 二级标准 SO2 0.021 0.15 NO2 0.027 0.12 PM10 0.138 0.15 从上述监测结果可知，珠海市淇澳岛唐家站点所处区域 环境空气三项主要指标的日均值均低于环境空气质量标准 (GB 3095-2012)中的二级标准，表明该区域环境空气质量现状良好。 （ 3） 声环境质量现状 根据 珠海市声环境质量标准适用区划分 （珠环 2011357 号） ， 本 项目所在区域 位于 2 类声 功能区内 ，因此声环境采用声环境质量标准（ GB3096-2008）中的 2 类标准（昼间 60dB(A)，夜间 50 dB(A)）。环评单位根据本项目的建设性质与周围环境情况， 委托 深圳维中检测技术有限公司 于 2013 年 10 月 8 日在项目建设点 设立了 8 个 环境噪声监测点，监测点位见 附图 3，监测仪器为 HS6288 多功能噪声分析仪，监测结果如下： 表 9 声环境质量监测统计结果 单位： dB(A) 噪声监测区名称 噪声平均值 LAeq 标准适用区类型 昼间 夜间 1#监测点（ 1#污水泵站北侧） 57.4 45.6 2 类 - 13 - 2#监测点（ 1#污水泵站南侧） 56.1 44.3 3#监测点（ 1#污水泵站东侧） 57.0 44.9 4#监测点（ 1#污水泵站西侧） 56.7 45.1 5#监测点（ 2#污水泵站北侧） 56.2 43.5 6#监测点（ 2#污水泵站南 侧） 56.6 43.8 7#监测点（ 2#污水泵站东侧） 56.3 43.7 8#监测点（ 2#污水泵站西侧） 56.7 43.2 根据上表数据显示，项目 所在地 声环境 质量良好，满足标准要求 。 - 14 - 主要环境保护目标（列出名单及保护级别） 本项目周围 200 米范围内无学校、医院、居民区等环境敏感点。 （ 1） 水环境保护目标 地表 水环境保护目标是使 唐家湾海域等项目附近水体 水质在本项目建成后不受明显的影响，保护该区域水环境质量符合海水水质标准（ GB3097-1997）三类标准 要求 。 地下水环境保护目标：保证项目所在地区达到地下水质量标准（ GB/T14848-93）类标准。 （ 2） 环境空气保护目标 环境空气保护目标是周围地区的环境在本项目建成后不受明显影响，保护该区域环境空气质量符合环境空气质量标准（ GB3095-2012）的 二 级标准。 （ 3） 声环境保护目标 声保护目标是保护评价区内声环境符合 声环境质量标准 (GB3096-2008)2 类标准。 - 15 - 评价适用标准 环境质量标准 1、 根据珠海市环境空气质量功能区划 分（ 2011），本项目评价区环境空气功能属环境空气二类区，因此本项目评价区环境空气质量执行环境空气质量标准（ GB3095-2012）中的二级标准 。 表 10 空气质量评价标准摘录 污染物名称 取值时间 浓度限值二级标准 单位 总悬浮颗粒物 年平均 200 g/m3 24 小时平均 300 PM10 年平均 70 24 小时平均 150 PM2.5 年平均 35 24 小时平均 75 日平均 0.10 2、 项目受纳水体为 唐家湾 海域 ， 根据广东省近岸海域环境功能区划 ，唐 家湾 海域属于第三类 海水 功能区，水环境质量标准采用海水水质标准（ GB3097-1997）中第三类海域水质 标准。 表 11 海 水评价 指标 标准值 单位： mg/l（ pH 除外） 序号 污染物名称 标准限值 标准来源 1 pH 值 6.8 8.8 海水水质标准（ GB3097-1997） 第三类 2 SS 100 3 CODMn 4 4 BOD5 4 5 DO 4 6 无机氮 （以 N 计） 0.40 7 活性磷酸盐 （以 P 计） 0.030 3、 根据 珠海市 声环境质量标准适用区划分（ 2011） ， 本 项目所在区域位于 2 类声 功能区内 ，因此声环境采用声环境质量标准（ GB3096-2008）中的 2 类标准（昼间 60dB(A)，夜间 50 dB(A)）。 表 12 声环境质量标准 （ GB3096-2008） 单位 ： dB（ A） 类 别 昼 间 夜 间 2 类 60 50 - 16 - 污染物排放标准 1、执行 广东省地方标准 水污染物排放限值（ DB44/26-2001） 中的第 二时段 三 级标准； 2、 工业企业厂界环境噪声排放标准（ GB12348 2008） 中 2 类标准 ； 3、 建筑施工场界环境噪声排放标准 （ GB 12523-2011 ）； 4、 一般工业固体废物贮存、处置场污染控制标准（ GB18599-2001） ； 5、 恶臭污染物排放标准 （ GB14554-93） 二级（ 新扩改建 ）标准。 总量控制指标 本项目为新建工程，为非生产性项目，运行期生活污水由市政管网收集进入污水处理厂处理，总量在污水厂的总量中调剂，故本项目不设总量控制指标。 - 17 - 建设项目工程分析 工程简述： 本项目位于 石坑山填海区域 ， 为配套情侣北路（南段）片区市政道路工程的建设而进行的 建设工程 。建设内容见下表。 表 13 2 座污水泵站相关参数及主要工程内容 污水泵站 1#污水泵站 2#污水泵站 具体位置 情侣北路（南段）南侧，格力用地边 填海区总部路以西、唐家人才公寓南 侧 规模（万 m3/d） 1.00 2.00 用地面积 (m2) 2502.17 1499.15 一、施工流程图 二、 施工 工艺 本项目建设内容包括污水提升泵站配套污水压力管的铺设。 在排水工程管道使用的管材主要有：钢筋砼管、钢肋增强聚乙烯螺旋波纹管，玻璃夹砂管 和卷板钢管等。 （ 1） 可用的管材种类： 明挖施工可用管材：钢筋砼管、 HDPE 管、玻璃钢夹砂管、钢管等。 （ 2） 管道沟槽开挖及施工排水或降水 放坡开挖 当沟槽开挖深度较大时，应合理确定分层开挖的深度。沟槽的开挖深度超过 3m 时应分层开挖。每层的深度不宜超过 2m。人工开挖多层沟槽的层间留台宽度：放坡时不应小于 0.8m，直槽不宜小于 0.5m，安装井点设备时不应小于 1.5m。沟槽开挖宜分段快速施工，敞口时间不宜过长，管道安装完毕及时验收合格后，应立即回填沟槽。 垂直开挖 设备安装、调试 设置屏障、施工标识 挖填方 竣工验收 扬尘、尾气、机械噪声 施工废水、施工废弃物 砌筑 铺设泵站压力管 - 18 - 在管道施工时，多数场地、土质及管线 难以满足沟槽放坡开挖的要求，而只得做成直槽（边坡坡度一般为 20 1）。开挖直槽时应及时支撑，以免沟槽出现塌方，影响施工、危及人身和管线安全。在地质条件较好、槽深 3m 时，一般采用木板支撑；当槽深 3m或在地质条件较差、地下水位高的地段可采用钢板桩支撑，必要时加做腰梁和水平内支撑。 施工排水或降水 在地下水充沛的地区，沟槽采用明挖施工时，开挖深度越大，施工难度就越大。但当管槽开挖深度 5 米时，采用一般的支护结构和适当的排水和降水措施就能顺利施工，因此，明挖施工是较为经济的施工方法。其重要的施工措施是做好地下 水的排水和降水。 施工排水的目的：就是防止沟槽开挖过程中地面水流入沟槽内，造成开挖面塌方、土体泡软、管道漂浮事故。开挖沟槽前，地下水位至少要降到沟槽底下设计标高 0.5 米，以保证沟槽处于疏干状态，地基不被扰动。所以在施工时，应做好地面排水及沟槽内排水措施。 地面排水：根据地形开挖排水沟，将地面水引入河道或排水管道内。适用于在作业面较宽、地下水量不大、且沟槽深度不大于 4m 时采用。 沟槽排水：可采用明沟排水，人工降低地下水位的方法，如：井点法。井点法适用于管道大部分沿现有道路布置，因道路不能因为施工而阻断，施工场 地一般都不宽裕时采用。根据土质、涌水量、降水深度，可选用单层轻质型井点、多层轻质型井点、电渗井点、管井井点、深井井点等方法，降低地下水位。 工作井的设置 在满足顶管长度的前提下，应尽量增大单坑顶管长度、减少工作井数量。增加工作井数量会加大工程造价，所以工作井应分别向左、右两个方向顶管，具体工作井的设置及数量详有关图纸。工作井可采用钢筋混凝土沉井结构，在地质条件允许时可采用人工挖井逆作法结构。 接收井 的设置：接收井的设置应与工作井配套，井内空间能满足取出顶管机的要求即可。接收井的结构与工作井相同。 三、 泵站 工艺流程及设计 （ 1）泵站工艺流程 根据工艺设计，污水提升泵站工艺流程一般包括：进水、格污水栅、集水池、设备间、计量和出水。泵站的典型工艺流程如下： - 19 - （ 2）泵房工艺设计 1#污水泵站工艺设计 a.根据片区开发强度及进度，泵站土建、工艺设备及场地地基处理按 1.0 万 m3/d 一次建成设计。 b.根据珠海市近年各泵站潜污泵使用情况，保证水泵良好使用性能，该泵站选泵采用进口泵。 c.水泵设计规模为 1.0 万 m3/d，总变化系数为 1.59，故选用 4 台水泵， 3 用 1 备，流量 Q=220m3/h；为应对近中期水量变化幅度大，采用 1 台变频泵。 d.泵站出水压力管长 1060m（现状 D600 压力管，长 980；新建 D500 管道，长 80m），按远期规模计算，其出水压力管水头损失约 2.0m，取 1.0m安全水头，进水管标高为 -3.0m，出水管标高为 2.20m，故水泵扬程选用 8.5m。 e.水泵参数选择如下：流量 Q 最高时 =220m3/h，扬程 H=8.5m，功率 N=7.5kW，选用 4台， 3 用 1 备；集水池有效容积按单台泵不小于 5min 流量的容量考虑。 2#污水泵站工艺设计 a.根据片区开发强度及进度，泵站 土建、工艺设备及场地地基处理按 2.0 万 m3/d 一次建成设计。 b.根据珠海市近年各泵站潜污泵使用情况，保证水泵良好使用性能，该泵站选泵采用进 口泵。 c.水泵设计规模为 2.0 万 m3/d，总变化系数为 1.49，选用 4 台水泵， 3 用 1 备，流量Q=420m3/h；为应对近中期水量变化幅度大，采用 1 台变频泵。 d.泵站出水压力管长 460m，管径 D600，按远期规模计算，其出水压力管水头损失约 2.0m，取 1.0m 安全水头，进水管标高为 -2.3m，出水管标高为 2.20m，故水泵扬程选用 7.5m。 e.水泵参数选择如下：流量 Q 最高时 =420m3/h，扬程 H=7.5m，功率 N=22.0kW，选用4 台， 3 用 1 备；集水池有效容积按单台泵不小于 5min 流量的容量考虑。 进水井 进水闸 格栅闸 集水池 机器间 计量井 出水 溢流 - 20 - 主要污染工序分析： 一、施工期 1、废水污染 （ 1） 水土流失： 施工过程中泥沙散落， 材料堆放、管理不当，材料在运输过程中的散落，遇大、暴雨时被冲刷流失 ，造成对 市政排水设施 的影响 ，还会恶化景观环境 ； （ 2） 施工期间，施工场地污水的主要来源有：施工尾水，设备冲洗废水，养护废水等，主要含 SS 和石油类污染物。 （ 3） 本 项目 两个污水泵站同时施工，施工人员共 约 40 人，不在场地内食宿 ，参照广东省用水定额（试行），项目每名员工日常办公生活用水取 0.05t/d，即 480t（按施工期 240 天计）。生活污水排放系数取 90%，生活污水排放量为 432t，其主要污染物为CODcr、 BOD5、 SS、氨氮。 表 14 2 座污水泵站 施工期生活污水源强统计 泵站 施工人数（人） 用水量（ t/施工期 ） 生活污水排放量（ t/施工期 ） 1# 20 240 216 2# 20 240 216 2、大气污染 项目施工过程对环境空气产生的主要污染物为 TSP，主要污染环节为材料的运输和堆放、土石方的开挖和回 填等作业过程，上述各环节在受风力的作用下将会对施工现场及周围环境产生 TSP。另外，运输车辆行驶将产生道路二次扬尘污染。 同类项目施工现场 TSP 产生系数为 0.01 0.05mg/m2s 。考虑本项目区域的土质特点，取 0.01mg/m2s ， TSP 的产生还与同时裸露的施工面积密切相关，项目工程占地面积 7500m2，施工面积按 1000m2 计 算，施工时间按 8 小时计算源强，则估算项目施工现场 TSP 的源强为 36g/h（ 0.288kg/d）。 根据类似施工现场汽车运输引起的扬尘现场监测结果，灰土运输车辆下风向 50m 处浓度 为 11.625mg/m3；下风向 100m 处为 9.694mg/m3；下风向 150m 处浓度为 5.093mg/m3，施工期扬尘对周围环境会造成一定影响 。 3、噪声污染 项目施工期噪声主要来源于各种机械设备运作产生的机械噪声以及材料运输、场地平整等产生的作业噪声；各类施工机械（如平地机、装 卸 机等）运行时等效声压级值在85 110dB(A)之间， 施工噪声主要来源于包括施工现场各类机械设备和物料运输的交通 - 21 - 噪声。 表 15 施 工设备噪声源强 (dB) 序号 机械型号 声源特点 噪声值 1 轮式装载机 不稳定源 90 2 风锤及钻机 不稳定源 110 3 20 吨及 40 吨自卸卡车 流动不稳定源 97 4 卡车 流动不稳定源 91 5 叉式装卸车 流动不稳定源 95 6 铲车 流动不稳定源 85 7 配料机 固定稳定源 91 8 气动扳手 不稳定源 95 4、固体废物 （ 1） 工程弃方约 600 m3，弃方运至唐家建筑垃圾场 ； （ 2）施工人员产生的生活垃圾，项目每名员工日常生活垃圾产生量取 0.5kg/d，约产生 4.8t（施工期按 240 天计） ； （ 3）施工过程产生的建筑废料等，产生量约 3t。 表 16 2 座污水泵站 施工期固体废物源强统计 泵站 弃方量（ m3） 生活垃圾产生量（ t） 建筑废料（ t） 1# 400 2.4 2 2# 200 2.4 1 5、 生态环境和景观的影响 项目施工期对生态环境产生影响的区域主要集中在 施工现场 等，其影响方式主要有毁损 现有 植被、改变土地利用方式和造成景观的破坏，这将会对 沿线生态环境和景观产生不利影响。 二、营运期 1、废水污染 本项目为片区污水泵站工程， 运营期间 废水主要为员工生活污水。 参照广东省用水定额（试行）， 本项目运营期间生活用水量按照 0.05t/d人估算，运营期共约有员 工10 人，则生活用水量为 150t（按 年工作 300 天计） ， 生活污水排放系数取 90%，生活污水 产生量为 135t/a，其主要污染物为 CODcr、 BOD5、 SS、氨氮。 表 17 2 座污水泵站 运营期生活污水源强统计 泵站 员工人数（人） 用水量（ t/a） 生活污水排放量（ t/a） 1# 5 75 67.5 - 22 - 2# 5 75 67.5 2、大气污染 泵站恶臭气体主要来自污水中的有机物质在厌氧和好氧条件下，因微生物消化降解作用产生的还原态有害气体，经水解、曝气或自身挥发而逸入环境空气，其主要污染因子 为氨气、硫化 氢。这些物质有刺激性气味，并具有一定的毒性，人体吸入常会引起恶心、呕吐等不适症状。类比珠海市其他污水泵站恶臭无组织排放情况，本项目 臭气浓度20、 氨气 0.6mg/m3、硫化氢 0.024mg/m3。 表 18 2 座污水泵站 运营期大气污染源强统计 泵站 臭气浓度 氨气 （ mg/m3） 硫化氢 （ mg/m3） 1# 20 0.6 0.024 2# 20 0.6 0.024 3、噪声污染 本项目的噪声主要来源于水泵、格栅等，经类比调查，其噪声源的源强为 80 95 dB(A)。需采取 一定的措施，减少其对周围环境产生的影响。 4、固体废物 本项目运营期间，产生的固体废物主要为生活垃圾和 栅渣 。 （ 1）运营期间生活垃圾产生量按照 0.5kg/d人估算，产生量约为 1.5t/a。 （ 2） 泵站投入运营后格栅会有废渣产生，栅渣量约为 0.7t/a。 表 19 2 座污水泵站 运营期固体废物污染源强统计 泵站 生活垃圾 （ t/a） 栅渣 （ t/a） 1# 0.75 0.75 2# 0.4 0.3 - 23 - 项目污染物产生及排放情况 内容 类型 排放源 污染物名称 处理前产生浓度及产生量 处理后排放浓度及排放量 大 气 污 染 物 施工期 施工场地 扬尘，粉尘，施工车辆、机械尾气 短时间、无组织、无规律、不连续一定量排放 少量 运营期 泵房 臭气浓度 20 20 氨气 0.6mg/m3 0.6mg/m3 硫化氢 0.024mg/m3 0.024mg/m3 水 污 染 物 施工期 生活污水 (480t/施工期间 ) CODCr 400mg/L， 0.1920t 110mg/L， 0.528t BOD5 200mg/ L， 0.0960t 30mg/L， 0.0144t SS 180mg/ L， 0.0864t 100mg/L， 0.0480 施工尾水，设备冲 刷雨水 等 主要含 SS 和石油类污染物 运营期 生 活污水(135t/a) CODCr 400mg/L， 0.0540t 110mg/L， 0.0148t BOD5 200mg/ L， 0.0270t 30mg/L， 0.0041t SS 180mg/ L， 0.0243t 100mg/L， 0.0135 噪 声 施工期 施工场地 机械噪声 85 110dB(A) 符合 建筑施工场界环境噪声排放标准 （ GB 12523-2011 ） 作业噪声
