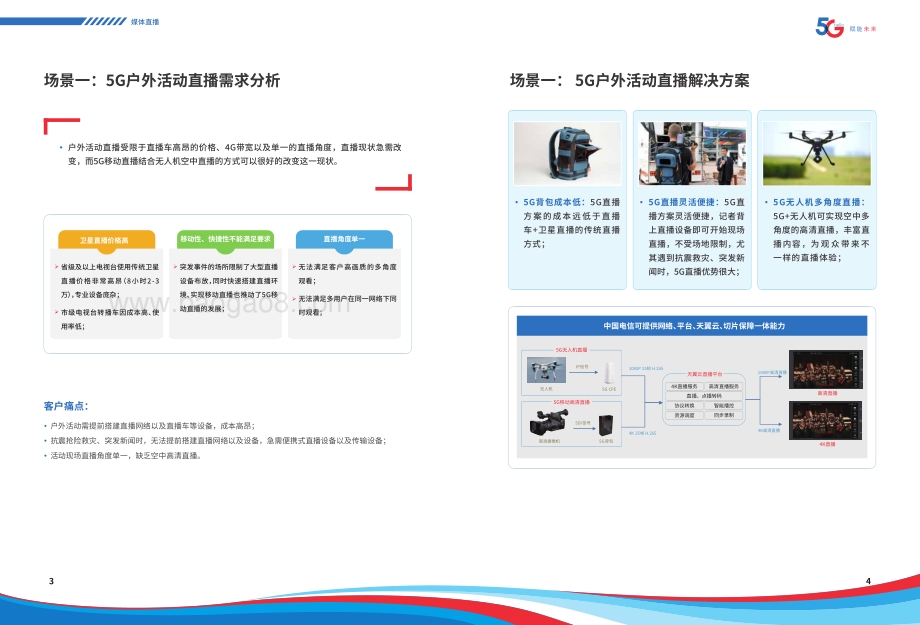

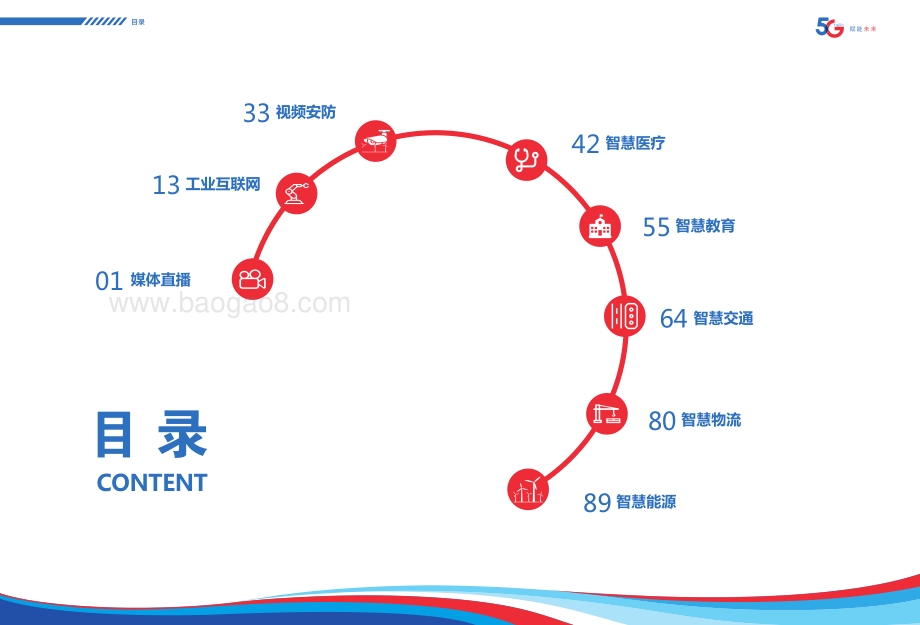

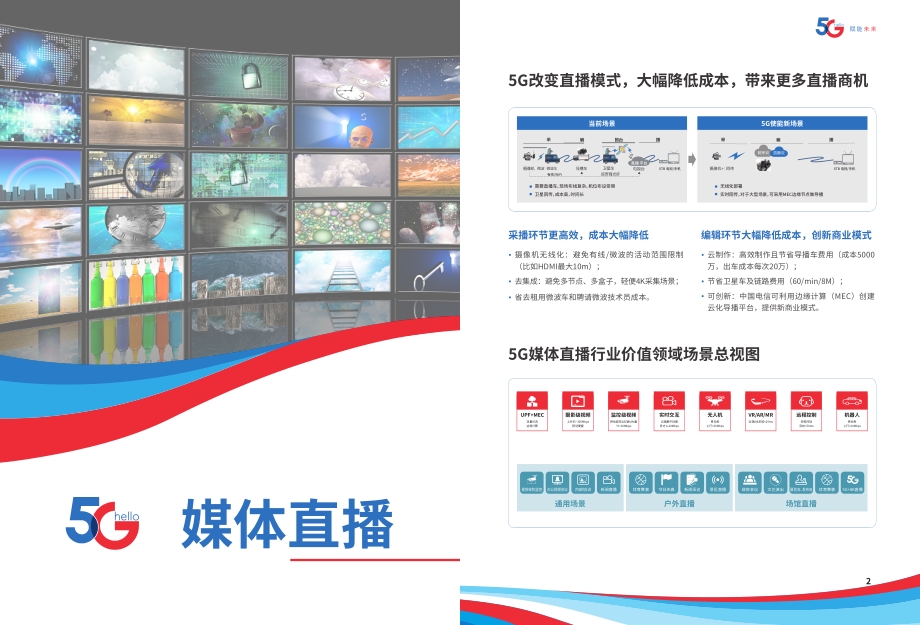

中国电信5G行业场景案例集 （第 一 辑） 中国电信集团公司政企客户事业部 5G赋能行业 云网智领未来 中国电信集团有限公司 官方网址： . china t elec om. c om. cn 官方微博： ht tp:/ e. w eibo . c om/ c t189 中国电信易信公众号 中国电信微信公众号 中国电信微博公众号01 媒体直播 13 工业互联网 33 视频安防 42 智慧医疗 64 智慧交通 80 智慧物流 89 智慧能源 目 录 CONTENT 目录 55 智慧教育1 2 5G改变直播模式，大幅降低成本，带来更多直播商机 5G媒体直播行业价值领域场景总视图 采播环节更高效，成本大幅降低 摄像机无线化：避免有线/微波的活动范围限制 （比如HDMI最大10m）； 去集成：避免多节点、多盒子，轻便4K采集场景； 省去租用微波车和聘请微波技术员成本。 编辑环节大幅降低成本，创新商业模式 云制作：高效制作且节省导播车费用（成本5000 万，出车成本每次20万）； 节省卫星车及链路费用（60/min/8M）； 可创新：中国电信可利用边缘计算（MEC）创建 云化导播平台，提供新商业模式。 +: 当前场景 5G使能新场景 STB 电视/手机 STB 电视/手机 有线/WiFi 直播 平台 需要直播车， 现场布线复杂， 机位布设受限 卫星回传， 成本高， 时间长 无线化部署 实时回传， 对于大型场景， 可采用MEC边缘节点做导播 UPF+MEC 流量分流 边缘计算 监控级视频 移动监控&云端AI大量 *420Mbps 无人机 移动性 上行20Mbps VR/ AR/MR 云端AI&时延20Mbps 新闻采访 节日庆典 景区直播 体育赛事 户外直播 场馆直播 5G+8K直播 展览会、 发布会 文艺演出 体育赛事 政府会议 内部培训 办公视频会议 视频安防监控 新闻直播 通用场景 摄影级视频 上行45300Mbps 移动便捷 实时交互 云端集中处理 多方 4-20Mbps 远程控制 较低时延 双向50ms 媒体直播3 4 媒体直播 场景一：5G户外活动直播需求分析 场景一： 5G户外活动直播解决方案 户外活动直播受限于直播车高昂的价格、4G带宽以及单一的直播角度，直播现状急需改 变，而5G移动直播结合无人机空中直播的方式可以很好的改变这一现状。 客户痛点： 户外活动需提前搭建直播网络以及直播车等设备，成本高昂； 抗震抢险救灾、突发新闻时，无法提前搭建直播网络以及设备，急需便携式直播设备以及传输设备； 活动现场直播角度单一，缺乏空中高清直播。 5G背包成本低：5G直播 方案的成本远低于直播 车+卫星直播的传统直播 方式； 5G直播灵活便捷：5G直 播方案灵活便捷，记者背 上直播设备即可开始现场 直播，不受场地限制，尤 其遇到抗震救灾、突发新 闻时，5G直播优势很大； 5G无人机多角度直播： 5G+无人机可实现空中多 角度的高清直播，丰富直 播内容，为观众带来不 一样的直播体验； 卫星直播价格高 省级及以上电视台使用传统卫星 直播价格非常高昂 （8小时2-3 万 ） ， 专业设备庞杂； 市级电视台转播车因成本高、 使 用率低； 突发事件的场所限制了大型直播 设备布放 ， 同时快速搭建直播环 境、 实现移动直播也推动了5G移 动直播的发展； 无法满足客户高画质的多角度 观看； 无法满足多用户在同一网络下同 时观看； 移动性、快捷性不能满足要求 直播角度单一 中国电信可提供网络 、 平台 、 天翼云 、 切片保障一体能力 4K直播服务 直播、点播转码 高清直播服务 协议转换 智能播控 资源调度 同步录制 1080P 25帧 H.265 4K 25帧 H.265 1080P高清直播 4K高清直播 无人机 5G CPE IP信号 4K直播 高清直播 高清摄像机 5G背包 SDI信号 5G无人机直播 5G移动高清直播 天翼云直播平台5 6 媒体直播 场景二： 5G固定场馆直播需求分析 场景二：5G固定场馆直播解决方案 固定场馆直播由于其场馆人员观众密集性高，现场观众众多造成直播网络超负荷，造成传 输质量下降。利用5G网络微基站，大范围覆盖场馆内部，提供稳定高性能传输网络。 基于5G网络实现现场音视频快速处理，可以实现现场全景VR网络直播能力，为未到现场 观众提供全景直播，增强现场感。 场馆网络高负载 热门赛事、 活动由于现场参与 观众较多， 造成场馆内网络高 度负载， 需要对当前网络进行 技术升级； 制作4K高清信号 ， 多路直播信号 需要大带宽稳定网络传输 ， 以满 足当前4K画质现场直播流畅性 要求； 热门赛事、 活动等现场观众饱 和 ， 未入场观众希望增强活动观 看体验； 场馆视频传输 远程观众亲临感 传统方式存在的问题： 场馆内人员激增，人员上网困难 当前网络4K高清视频制作成本高 观赛难看清，场外用户带入感差 摄像机 5G基站 5G核心网 IP专线 + 解码器 编码器 + CPE 5G直播 VR 头显 CPE UPF 综合平台 转码服务器 拍摄团队 视频拼接与 流媒体服务器 基站 VR头盔播放5G拉流 VR直播5G推流 360度全景摄像头 MEC 5G高清视频直播回传 5G高清视频直播回传 部署方式： 5G网络覆盖，4K高清摄像机利用5G高带宽网络回传信号，并将直播视频推送至直播平台进行现场直播 部署方式： 5G网络覆盖，全景摄像机完成视频采集、拼接处理 通过连入5G网络的CPE将4K全景视频通过上行链路传输到推流服务器中 将视频流传输到MEC进行实时转码，拉流分路显示至屏幕 现场网络覆盖 视频回放 5G高清直播本地MEC制作 5G VR直播观感新体验 WIFI信号覆盖，加强场 馆的网络能力，充分发 挥5G技术优势，打造全 面、立体、数字化的智慧 场馆，为视频分发和回放 提供网络接入能力。 通过多路视频采集和汇 聚，在云平台上形成视频 源，通过AI处理能力快速 形成精彩视频、回放视 频、现场沉浸视频、球队 宣传视频、广告视频等。 无法抵达现场观看比赛 的球迷就可以在家里通 过VR直播感受足球比赛 现场的氛围，更好的享 受5G时代带给大家的观 赛体验。 通过专用VR设备可以实 现多码流、多视角的视 频播放能力，提高用户观 赛体验，形成与直播视 频的差异化服务能力， 提升沉浸式用户体验7 8 媒体直播 央视5G直播中华龙舟大赛福州站比赛 4 央 视5G 直 播 中 华 龙 舟 大 赛 福州 站 比 赛 继央视在春晚与 电信成功 进行4K 直播后，在今年中华龙舟大赛直播期间， 央视再次联合 电信通过5G 网络提供4K 高清直播 本次直播是央视首次实现移动机位高清视频回传，观众可通过装置在龙舟船 头的高清摄像机及CPE Pro 设备，以第一视角感受龙舟大赛的激情与魅力 业务需求 通过5G 利用移动机位直播龙舟赛活动过程 CPE在数百米河道上需要涉及5G 基站连接切换，直播不能丢帧卡顿 解决方案 基于5G 上行大带宽能力将龙舟赛直播过程的4K 视频回传到导播台，满 足4K 直播过程中的时延和带宽需求 预制好5G 基站切换方案保障CPE 跨基站连接过程不丢包 客户价值 通过5G 实现直播机位快捷部署，提高新闻报道过程中的响应速度 验证了在直播过程中跨多5G 基站时，4K 视频直播不丢帧不卡顿 5G CPE 5G 基站 5GC 4K 直播信号导 播台 岸上摄像机 广电播控 平台 龙舟上摄像机 5G CPE 项目背景 项目背景： 继央视在春晚与电信成功进行4K直播后，在今年中华龙舟大赛直播期间，央视再次联合电 信通过5G网络提供4K高清直播； 本次直播是央视首次实现移动机位高清视频回传，观众可通过装置在龙舟船头的高清摄像 机及CPE Pro设备，以第一视角感受龙舟大赛的激情与魅力。 2019年9月23日秋分，全国“农民丰收节”5G+VR/5G+4K技术支持 业务需求： 通过5G利用移动机位直播龙舟赛活动过程； CPE在数百米河道上需要涉及5G基站连接切换， 直播不能丢帧卡顿。 解决方案： 基于5G上行大带宽能力将龙舟赛直播过程的4K视 频回传到导播台，满足4K直播过程中的时延和带 宽需求； 预制好5G基站切换方案保障CPE跨基站连接过程 不丢包。 客户价值： 通过5G实现直播机位快捷部署，提高新闻报道过 程中的响应速度； 验证了在直播过程中跨多5G基站时，4K视频直播 不丢帧不卡顿。 2019全国农民丰收节5G+VR直播 项目方案： 超路视频同步推拉流：全国70地农民丰收节全媒体 高清直播，主流备流各一路，视频流超过150路； 5地VR直播：实现VR全景网络直播； 70路视频融屏展示：调用融屏服务器2台，备用1 台，实现70路视频融合大屏展示； 全网媒体分发：向超70家媒体进行视频分发，同步 直播。 行业价值： 5G网络下高清及VR直播支持； 第一次同步直播并发超过70路视频； 第一次全国资源协同（网络、云资源、CDN、媒体 等）； 第一次实现70路视频融屏展示； 第一次全国分发超过1亿人观看。 70路视频融屏展示 全媒体协同 CPE及4K摄像机9 10 媒体直播 2019年10月1日，70周年国庆活动为央视、北京卫视提供5G背包+5G专线+4K直播技术及网络方案 70周年国庆活动5G背包+5G专线+4K直播 项目方案： 采用4K 5G背包进行直播拍摄，提供移动化直播拍 摄工具； 采购5G专线作为网络通道，提供端到端的网络切 片保障； 提供4K清晰度直播。 行业价值： 北京台采购北京公司5G背包产品，实现北京第一 笔5G创收，15万元/天； 实现国庆活动首次5G背包+4K直播，并实现5G专 线首先商用。 核心网切片保障 40 M 40 M 5G背包 5G背包 5G CPE 5G CPE A B ER/CR 瀛海云综 EOR UPF1 UPF2 5GC(SA) IPRAN A 瀛海SR 解码器 解码器 基站Qos保障 承载网Flex切片保障 随选 CPE 长安街 CCTV/BTV g N B 5G网切片 5G外网切片（北京智能专线） 切片保障专线 无保障通路 VSGW 云网统一切片 SA网络价值显性化 提供重大活动保障 国庆活动网络架构 5G助力黄山全景4K高清+VR直播 8 黄 山VR 模 板 项 目 背 景 及 客 户 需 求 中国电信黄山分公司协助 黄山旅 游发展 股份有 限公司 探索智 慧旅游 让游客足不出户便可以提 前感受 黄山美 景 ，加 大业务 宣传 ； 360 全景视频 回传对网络上行 带宽要 求 为40M 左右 ，4G 网络上 行带宽 难以满 足实际 要求 。 解 决 方 案 在 玉 屏 楼 布 放5G 基 站 在 迎 客松景 点放置360 全景摄 像头 ， 通过 现 场的5G 网络， 实时的 将拍摄 画面输 送 至 远 端，观 看端通 过专用 播放器 展示实 时 画面 配 备VR 头盔 ，搭配 定制 软 件 ，让 游客 获 取 身临 其境式 的 感官 体验 流媒体服务器 核心网 5G 基站 5GCPE WIFI VR 头盔 直播端 观看端（展厅 ） 室内全景摄像头 5G 基站 5GCPE WIFI 主机 屏幕 项目背景及客户需求： 中国电信黄山分公司协助黄山旅游发展股份有限公司探索智慧旅游； 让游客足不出户便可以提前感受黄山美景，加大业务宣传； 360全景视频回传对网络上行带宽要求为40M左右，4G网络上行带宽难以满足实际要求。 解决方案： 在玉屏楼布放5G基站； 在迎客松景点放置360全景摄像头，通过现场的5G网络，实时的将拍摄画面输送至远端，观看端通过专用 播放器展示实时画面； 配备VR头盔，搭配定制软件，让游客获取身临其境式的感官体验。 客户价值： 利用5G大带宽、低时延、高速率的特点，深化智慧旅游方面的应用； 游客足不出户便可身临其境的欣赏各地美景，提升景区/企业知名度，为游客提前规划旅游路线提供参考依据； 部署在外省酒店，提供差异化营销手段，提高入住率。 黄山效果示例
