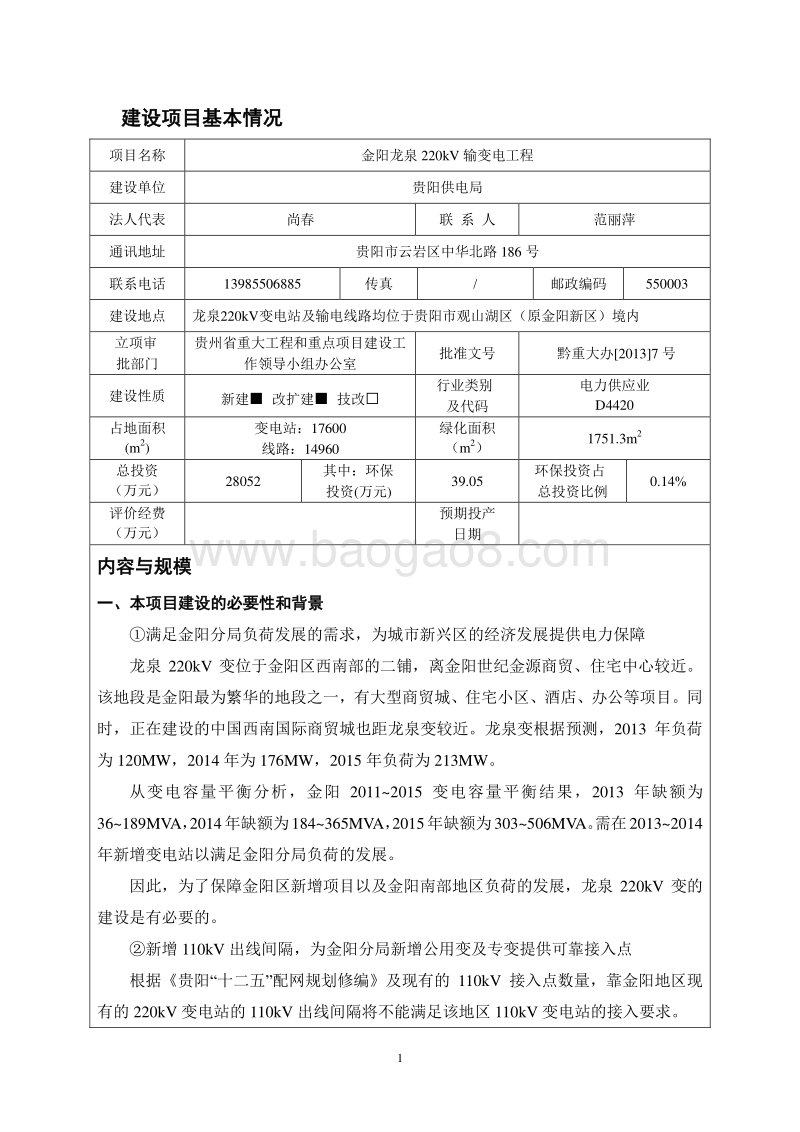

1 建设项目基本情况 项目名称 金阳龙泉 220kV 输变电工程 建设单位 贵阳供电局 法人代表 尚春 联 系 人 范丽萍 通讯地址 贵阳市云岩区中华北路 186 号 联系电话 13985506885 传真 / 邮政编码 550003 建设地点 龙泉 220kV变电站及输电线路均位于贵阳市观山湖区（原金阳新区）境内 立项审 批部门 贵州省重大工程和重点项目建设工作领导小组办公室 批准文号 黔重大办 20137 号 建设性质 新建 改扩建 技改 行业类别 及代码 电力供应业 D4420 占地面积 (m2) 变电站： 17600 线路： 14960 绿化面积 （ m2） 1751.3m2 总投资 （万元） 28052 其中：环保 投资 (万元 ) 39.05 环保投资占 总投资比例 0.14% 评价经费 （万元） 预期投产 日期 内容与规模 一、本项目建设的必要性和背景 满足金阳分局负荷发展的需求，为城市新兴区的经济发展提供电力保障 龙泉 220kV 变位于金阳区西南部的二铺，离金阳世纪金源商贸、住宅中心较近。该地段是金阳最为繁华的地段之一，有大型商贸城、住宅小区、酒店、办公等项目。同时，正在建设的中国西南 国际商贸城也距龙泉变较近。龙泉变根据预测， 2013 年负荷为 120MW， 2014 年为 176MW， 2015 年负荷为 213MW。 从变电容量平衡分析，金阳 20112015 变电容量平衡结果， 2013 年缺额为36189MVA， 2014年缺额为 184365MVA， 2015年缺额为 303506MVA。需在 20132014年新增变电站以满足金阳分局负荷的发展。 因此，为了保障金阳区新增项目以及金阳南部地区负荷的发展，龙泉 220kV 变的建设是有必要的。 新增 110kV 出线间隔，为金阳分局新增公用变及专变提供可靠接 入点 根据贵阳 “十二五 ”配网规划修编及现有的 110kV 接入点数量，靠金阳地区现有的 220kV 变电站的 110kV 出线间隔将不能满足该地区 110kV 变电站的接入要求。 2 因此，龙泉 220kV 变的新建可新增金阳地区 110kV 出线间隔，缓解 110kV 出线间隔紧张的问题，为新增公用变及用户转变提供 110kV 接入点。 作为重要的城市枢纽变，加快贵阳西部富裕电力的消纳 根据贵阳城市电网的发展状况，龙泉 220kV 变在 “十二五 ”期内除了 供电于贵阳西500kV 变电站外 ，也作为送电前端对规划中的五里 220kV 变供电。其中， 赤马 220kV变依据工程实际情况，供电中考虑以终端变的方式双回接入筑东 220kV 变由醒狮 500kV变作为上级电源供电，这样规划中的五里 220kV 变则可接入龙泉 220kV 变供电由贵阳西部较为富裕的水火电源供电，实现电力快速消纳。 因此，龙泉 220kV 变作为一座重要的枢纽变，远期将贵阳西部富裕的电力通过220kV 电压等级送出，减少电源上网电力损耗，实现富余电力快速消纳。 本项目金阳龙泉 220kV 输变电工程建成后，既能为当地规划新建的 110kV 变电站提供上级电源接入点，提高末端电压水平，又能改善和加强贵阳西部地区 电网结构，提高城市电网的供电可靠性。因此本项目的建设十分必要。 为此，贵阳供电局委托四川省核工业辐射测试防护院（见附件 3），对金阳龙泉 220kV输变电工程项目开展环境影响评价工作。 二、编制依据 1、采用的国家标准、规范名称及编号 （ 1）中华人民共和国环境保护法； （ 2）中华人民共和国固体废弃物污染环境防治法； （ 3）中华人民共和国国务院令第 253 号建设项目环境保护管理条例； （ 4）中华人民共和国环境影响评价法； （ 5）中华人民共和国国务院令第 239 号电力设施保护条例及实施细则； （ 6） 电磁辐射环境保护管理办法； （ 7）国家环境部令第 2 号建设项目环境影响评价分类管理名录； 2、环境影响评价技术规程规范 （ 1）环境影响评价技术导则 总纲（ HJ 2.1-2011）； （ 2）环境影响评价技术导则 大气环境（ HJ2.2-2008）； （ 3）环境影响评价技术导则 地面水环境（ HJ/T2.3-93）； （ 4）环境影响评价技术导则 声环境（ HJ2.4-2009）； 3 （ 5 ）辐射环境保护管理导则 电磁辐射环境影响评价方法与标准（ HJ/T10.3-1996）； （ 6） 500kV 超 高压送变电工程电磁辐射环境影响评价技术规范（及附录）（ HJ/T24-1998）； （ 7）电磁辐射监测仪器和方法（ HJ/T-10.2-1996）； （ 8）高压架空送电线、变电站无线电干扰测量方法（ GB/T7349-2002）； （ 9）高压架空送电线路无线电干扰计算方法（ DL/T691-1999）； （ 10）交流输变电工程电磁环境监测方法（试行）（ HJ 681-2013）。 三、确定编制环境影响评价文件类别的依据 根据建设项目环境影响评价分类管理名录（国家环保部令第 2 号），确定本工 程环境 影响评价技术文件的形式为环境影响报告表。 四、规划和产业政策的符合性 贵州省重大工程和重点项目领导小组办公室以黔重大办 20137 号关于确认 2013年省重大工程和重点项目 “贵州省 110kV 以上电网工程 ”建设内容的函对本项目立项进行了确认，见附件 1，项目实施符合贵州省电网规划。 本项目属电力基础设施建设，是国家发展和改革委员会制订的产业结构调整指导目录（ 2011 年本）（ 2013 年修正版）中第一类鼓励类（电网改造及建设）项目，符合国家现行产业政策。 五、清洁生产原则的符合性 本工程属电力基础设施建设项 目，为了保障工程正常运行及确保送点工艺可靠，其设备选项及选用材质满足送电需要，能有效的减少或者杜绝污染事故的发生。因此，工程符合清洁生产原则。 五、建设内容及项目组成 1、项目的建设内容 （ 1）龙泉 220kV 变电站新建工程 龙泉 220kV 变电站位于贵阳市观山湖区（原金阳新区）杨家湾 ，按全户内变电站设计。 变电站的建设内容：主变规模终期 3240MVA，本期 1240MVA； 220kV 出线终期 8 回，本期 4 回； 110kV 出线终期 14 回，本期 4 回； 10kV 出线终期 30 回，本期 11回；无功补偿终期 188Mvar，本 期 68Mvar。 本次环评变电站部分按本期规模进行环 4 境影响评价。 （ 2）金阳变间隔改造工程 本期工程是将原自南向北第 3、 4 个出线间隔（均至站街变）的 2 个出线间隔（ 3E）（ 4E）改为至龙泉变，并将这 2 个出线间隔的导线由原 LGJ-400/35 更换为 2 （ LGJ-500/45）的导线，更换其电流互感器及出线侧隔离开关。本项目金阳变间隔改造工程 主要为间隔设备的更换及安装，无土建工程，对周围环境影响很小，因此，本次环境影响评价对其不再进行专门评价。改造间隔位于变电站原有间隔位置处，不涉及新增占地。 （ 3）站 街变间隔改造 本期工程在站街变原至金阳变出线间隔进行数字化升级改造。本项目站街变间隔改造工程仅为间隔设备的更换及安装，无 土建工程，对周围环境影响很小，因此，本次环境影响评价对其不再进行专门评价。改造间隔位于变电站原有间隔位置处，不涉及新增占地。 （ 4）站街 220kV变电站 金阳 220kV变电站双回 220kV线路 接入金阳龙泉 220kV变电站 220kV 线路工程 、线路一：龙泉 220kV 变电站金阳 220kV 变电站侧 I、 II 回线路 线路起于龙泉 220kV 变电站 220kV 出线构架， 止于 金阳 220kV 变电站 220kV 构架。线路按照单、双回混合设计，新建线路全长 212km，其中双回段线路长 23km，单回段 29km。导线垂直逆 相 序、三角形、水平排列，导线采用 2LGJ-500/50 双分裂钢芯铝绞线，分裂间距 400mm。本线路新建杆塔 70 基，塔基占地面积 7700m2。 、线路二：龙泉 220kV 变电站站街 220kV 变电站侧 I、 II 回线路 线路起于龙泉 220kV 变电站 220kV 出线构架， 止于 原站凤 220kV 线路 I 回 54#杆塔和站凤 220kV 线路 II 回 55#杆塔。线路按照单、双回混合设计，新建线路全长 211km，其中双回段线路长 22km，单回段 29km。导线垂直逆向序、三角形、水平排列，导线采用 2LGJ-400/50 双分裂钢芯铝绞线，分裂间距 300mm。本线路新建杆塔 66 基，塔基占地面积 7260m2。 以上线路建成后，需拆除原站凤 220kVI、 II 回线路长度约 11.3km。 （ 5）通信工程 本工程沿站街 220kV 变电站 金阳 220kV 变电站双回 220kV 线路 接入金阳龙泉 5 220kV 变电站 220kV 线路工程建设 OPGW 通信光缆（ 24 芯）。鉴于光纤通信工程对环境的影响较小， 本次环境影响评价对其不再进行专 门评价。 项目地理位置详见附图 1。项目组成和主要设备选型分别见表 1-1 和表 1-2。 2、工程概况 （ 1）项目组成 表 1-1 金阳龙泉 220kV输变电工程项目组成表 名 称 建设内容及规模 可能产生的环境问题 施工期 营运期 龙泉220kV 变电站新建工程 主体 工程 项目 本期 终期 扬尘、 噪声、 生活污水、 施工废水 生活垃圾、 植被破坏、 水土流失 工频电场、 工频磁场、 无 线 电 干扰、 噪声 主变（ MVA） 1240 3240 220kV 出线（回） 4 8 110kV 出线（回） 4 14 10kV 出线（回） 11 30 无功补偿（ Mvar） 68 188 辅助 工程 给、排水系统，站内道路，事故油池（ 60m3），化粪池（ 3m3） 同上 生活污水、 事故油 公用 工程 站外道路 400m 同上 噪声、扬尘 办公及生活设施 配电装置楼、警传室和厕所 同上 生活污水、 生活垃圾 绿化 1751.3m2 金阳变间隔改造工程 主体 工程 将原自南向北第 3、 4 个出线间隔（均至站街变）的 2 个出线间隔（ 3E）（ 4E）改为至龙 泉变，并将这 2 个出线间隔的导线由原 LGJ-400/35 更换为 2 （ LGJ-500/45）的导线，更换其电流互感器及出线侧隔离开关 噪声、 固废 、 生活污水 站街变间隔改造 主体 工程 将至原金阳变出线间隔进行数字化升级改造 噪声、 生活污水 站街220kV 变电站 金阳 220kV变电站双回220kV 线路 接入金阳龙泉 主体 工程 项目 线路一 线路二 扬尘、 噪声、 固废、 生活污水、 生活垃圾、 植被破坏、 水土流失、 工频电场、 工频磁场、 无 线 电 干扰 、 噪声 长度 212km 211km 塔 基 占地 面 积（ m2） 7700 7260 导线型号 2LGJ-500/50 2LGJ-400/50 导 线 排列方式 垂直逆 相 序、三角形、水平排列 6 220kV 变电站220kV 线路工程 电压 等级 220kV 拆 除 线路长度 11.3km，拆除杆塔 31 基 辅助 工程 公用 工程 办公及生活设施 仓储或其它 光纤通信工程 沿站街 220kV变电站 金阳 220kV变电站双回 220kV 线 路 接入金阳龙泉 220kV 变电站 220kV 线路工程建设 OPGW 通信光缆（ 24 芯） ，光缆长度长约 223km 扬尘、噪声、 生活污水 （ 2）主要设备选型 表 1-2 主要设备选型 设备 型号 龙泉 220kV 变电站 主变压器 采用三相三绕组、油浸风冷、高阻抗、有载调压整体式降压变压器 额定容量： 240MVA 调压方式：有载调压 连接组别： YN， yn0， d11 容量比为： 240/240/80 阻抗电压百分比： Uk1-2 14 Uk2-3 35 Uk1-3 50 电压比： 22081.25%/121/10.5kV 数量：本期 1 台 220kV 电压级设备 220kV 配电装置选用开断能力为 50kA，动稳定水平为 125kA的 GIS 设备；额定电流：母线 3150A，母联、主变、出线、母线设备回路 2500A 110kV 电压级 设备 110kV 配电装置选用开断能力为 40kA，动稳定水平为 100kA的 GIS 设备；额定电流：母线 3150A，母联、分段、主变回路 2500A，出线、母线设备回路 1600A 10kV 电压级 设 备 10kV 开关柜选用金属铠装移开式中置开关柜，内配优质真空断路器；采用户内成套框架式电容器补偿装置，配置电抗率为12%的电抗器 ； 10kV 站用变压器选择干式设备，单台容量按400kVA 考虑。 380/220V 配电柜选用智能型。 金阳变间隔改造工程 间隔出线导线 更换间隔出线导线为 2x（ LGJ-500/45） 站街变间隔改造 成套 数字化间隔设备 站街 220kV 变电 导 线 线路一： 2LGJ-500/50 双分裂钢 芯铝绞线 7 站 金阳 220kV变电站双回220kV 线路 接入金阳龙泉 220kV 变电站220kV 线路工程 线路二： 2LGJ-400/50 双分裂钢芯铝绞线 地 线 两根 OPGW-24B1-110 型光缆。 绝缘子 采用 U70BLP、 U100BLP、 U160BMP 型绝缘子 杆 塔 塔型 导线排列 方式 基数 铁塔基础 单回 直线塔 2E1X3-Z1、 2E1X3-Z2、2ZB225 水平排列 136 掏挖式基础、人工挖孔桩基础、斜柱式基础 耐张塔 2E1X3-J1、 2E1X3- J2、 2E1X3- J3、 2JG325 三角形排 列 双回 直线塔 2SZ155、 2SZ355、 2SZK55 垂直逆向序排列 耐张塔 2SJ255、 2SJ355、 2SJ455、2SJF55、 2SJD55、 2SDJ2 六、项目总布置及选址选线的合理性分析 1、变电站 （ 1）站址合理性分析 贵阳金阳龙泉 220kV 变电站位于贵阳市观山湖区（原金阳新区）杨惠村金西大道延伸段西侧约 150m。该站址已经取得贵州省国土资源厅、贵阳市城乡规划局的同意意见。该站地势开阔，站址在百年一遇洪水水位之上，不受山洪威胁。站址地质构造简单，场地稳定。站址附近有公路相通，交通便利，沿途道路桥梁满足主变运输要求。站址 的具体位置见附图 1。 站址周围的外环境关系见附图 2。拟建站址所在区域为政府部门规划的建设用地，不涉及基本农田。该选址具有如下特点： 站址符合贵阳市城乡规划要求； 站址附近无军事设施、飞机场等重要无线电保护设施，地势开阔； 站址附近无重要文物区、风景名胜区、自然保护区 、 森林公园 等特殊生态敏感目标； 交通条件较好，有利于施工和运行管理； 站址附近无地下矿藏、管线及文物，无滑坡、泥石流等不良地质现象，场地稳定； 站址高程满足 100 年一遇洪水位要求； 站址周围评价范围内没有电磁辐射影响源； 变电站站址位于阿哈水库饮 用水源准保护区之内，满足贵阳市阿哈水库水资源环境保护条例第十八条管理要求。综上所述，该区域外环境关系、交通、地质、水文因素、基础设施建设等条件均较好，满足变电站选址的环保要求。 因此，从环境保护角度分析，该站址选择是合理的。 （ 2）平面布置及合理性分析 平面布置： 整个变电站 整体呈长方形 ，总平面布置如下：本方案为全户内 GIS方案，站区内主 8 要生产建（构）筑物为一栋户内配电综合楼，布置于站区中央， 3台主变位于综合楼北侧，进站大门位于站区北侧。 配电综合楼是变电站的主体建筑，采用地下一层，地上四层布置，框架结 构。各层配置如下： 地下一层（ -2.0m 层 ） ：布置电缆层； 一层（ 1.5m 层 ） 布置的设备房间有： 10kV 配电室、 10kV 电抗器室、 10kV 接地装置室等； 二层（ 6.5m 层 ） 布置有：110kV GIS 配电室、电容器室、消防气瓶室等， 110kV 配电装置为户内三相共箱式 GIS，单列布置； 三层（ 11.5m 层 ） 布置有：主控室、继保室、通信机房等； 四层（ 16.5m层 ） 布置有： 220kVGIS 室及 220kV 出线平台， 220kV 配电装置为户内三相分箱式 GIS，单列布置。变压器废油经集油池收集后经地下管道流入事故油池。在 站址内空余地方种植草坪，美化环境。总平面布置图见附图 2。 竖向布置： 由于 站址地形总体呈南高北低 ， 站区场地坡度方向采用由东南向西北单坡 ,坡度取1%。 给排水： 本变电站用水从 金阳大道延伸段 路边 自来水 管道引接，能够满足变电站生活、绿化和消防用水。 本变电站的排水主要包括生活污水、事故排水和站区雨水。生活污水经化粪池处理后用做站内绿化施肥，不外排。站区内雨水采用有组织排水，地面、屋面雨水经雨水口、雨水检查井、排水管、围墙外排水沟收集后汇入排水集中井，再统一排入站址附近的水沟。站区内修建有事故油池（容量为 60m3），当主变压器事故或检修时，其绝缘油可经事故排油管排入事故油池后，废油由专业公司回收，不外排。 站区道路： 站内四周布置为环形公路，公 路宽 4.0m， 入口布置在站区北侧， 站内道路路面均 为公路型混凝土路面。 绿化 为最大限度地降低项目对环境的影响，改善站区环境和运行条件，净化空气，美化环境，站区除了道路、配电装置楼、沟道以外的空地进行绿化，宜种植低草或培植天然草坪类植物为主，定期进行修剪，以保证电气设备的安全。站区入口、主要建筑入口附近培植观赏和美化效果好的常绿树，站内道路两侧的绿化选择低矮、根系浅的 灌木及花 9 草类为主。 从环保角度分析，该总图布置较为合理的 。 2、输电线路工程 （ 1）线路路径方案拟定原则 根据贵州电力系统规划要求及本工程特点，综合考虑施工、运行条件。尽可能缩短线路长度，使线路路径走向经济合理； 尽可能避让贵阳市饮用水源保护区 ，减少进入保护区的线路工程量 ； 尽可 能避让 林区 、减少林木砍伐、保护自然生态环境；并避让城镇规划区； 尽可能避让或缩短通过严重覆冰地区和不良地质地段，提高安全可靠性，降低工程造价； 尽可能避让主要厂矿企业，城镇人口密集地区和重要通信设施； 尽可能避让拟建或规划 中的工程项目； 尽可能靠近现有公路，以改善施工、运行条件，同时应充分考虑地形、地质条件等因素对送电线路可靠性及经济性的影响； 综合协调、兼顾好本工程与沿线已建、规划的电力线路及其它设施关系。 （ 2）线路路径 （ 1）龙泉 220kV 变电站金阳 220kV 变电站侧 I、 II 回线路 I、 II 回线路从龙泉变 220kV 变电站西南方向出线后，先后跨越贵黄高速公路、长昆铁路，经绵竹林、长冲、羊角坡、牛角坡，在老鸹箐附近转为西向走线，再次跨越长昆铁路后，跨越拟建环城铁路，在猫猫洞附近转为西北走线，进入打铁街转向正北，经邵 家塘煤矿、谢家坟煤矿、油泥坡，向东北走线经廖高坡，在耐火厂附近利用站凤线通道进入金阳 220kV 变电站，线路按单双回回混合设计，线路分别长约 12km，其中：同塔双回约 23km，单回长度约 29km。 （ 2）龙泉 220kV 变电站站街 220kV 变电站侧 I、 II 回线路： I、 II 回线路从龙泉变 220kV 变电站西南方向出线后，先后跨越贵黄高速公路和长昆铁路；经绵竹林、长冲、羊角坡、牛角坡，在老鸹箐附近转为西向走线；再次跨越长昆铁路后，跨越拟建环城铁路，在猫猫洞附近转为西北走线，进入打铁街转向正北， 经邵家塘煤矿、谢家坟煤矿、油泥坡，在三眼井附近转向西北向走线，经黄土坡、头寨、在西苗附近接入站凤 220kV 线路 I 回 54#和站凤 220kV 线路 II 回 55#， 接新建段线路按单、双回混合设计， I、 II 回新建长度约 211km，其中双回段 22km，单回段 29km。 10 本工程线路基本情况见表 1-4。 表 1-4 线路工程基本情况一览表 路径方案 项 目 站街 220kV 变电站 金阳 220kV 变电站双回 220kV 线路 接入金阳龙泉 220kV 变电站 220kV 线路工程 线路长度 212km 211km 15mm 冰区 22km、 23km 20mm 冰区 29km、 29km 地形划分 冰区 15mm 冰区 20mm 冰区 高山大岭 10% 15% 一般山地 65% 65% 丘陵 25% 20% 沿线地质及对矿产资源影响情况 无明显的区域性大规模崩塌、滑坡、泥石流等不良地质区 交通情况 全线有多处与线路平行、交叉的公路可以利用，总体交通条件较好 15mm 冰区综合小运距离为 0.1km 20mm 冰区综合小运距离为 0.5km 林木跨越 全线林木覆盖较好，线路跨越林区长约 13.5km，其中 经济林 3km 冰区 15mm 20mm 林区 0.5km 13km 其中经济林 3km 此外，该线路路径具有下列特点： 沿线无自然保护区、风景名胜区、重要文物保护区、森林公园等需要保护的生态敏感区； 本工程线路不经过阿哈水库饮用水源一、二级保护区，线路均位于准保护区内，满足贵阳市阿哈水库水资源环境保护条例第十八条规定； 本工程路径涉及到金阳新区工业园区，工业园区内须尽量少占用地，合理布局杆塔位置； 线路尽量靠近和利用了现有公路，以方便运输、施工和生产维护管理，有利于安全巡视； 选择有利地 形，尽量避开施工难度较大和不良地质段，以方便施工，减少线路保护工程量，确保其长期可靠安全运行。 从环保角度，本项目线路路径选择合适。 （ 3）输电线路交叉跨越情况 本项目输电线路交叉跨越其它线路时，工程设计中已按照 110kV 750kV 架空输电线路设计规范（ GB50545-2010）规定对跨越河流、公路、农田、送电线路等保留了足够的净空。见表 1-5。 11 表 1-5 220kV输电线路导线对地面及交叉跨越物之间的最小距离一览表 序号 被跨越物名称 最小允许垂直距离（ m） 备注 1 居民区 7.5 线 路处于评价范围内有居民敏感目标的区域 2 非居民区 6.5 线路处于评价范围内无居民敏感目标的区域 3 铁路标准轨轨顶 8.5 4 高速公路、一级公路路面及机耕道 8.0 5 对 110kV 及以下电力线路 4.0 6 对通信线路距离 4.0 7 至最大自然生长高度树木顶部 4.5 8 至最大自然生长高度果树顶部 3.5 9 不通航河流 4.0 至百年一遇洪水位 根据现场实际调查了解及收集的资料统计，本工程 220kV 输电线路的交叉跨越情况见表 1-6。 表 1-6 本项目交叉跨越情况 一览表 项 目 次 数 备 注 110kV 电力线路 20 次 跨越 35kV 电力线路 28 次 跨越 10kV 电力线路 72 次 跨越 弱电线 131 次 跨越 通信线 143 次 跨越 铁路 12 次 跨越 高速公路 13 次 跨越 公路 43 次 跨越 线路跨越公路、铁路、送电线路等按设计规程保留足够的净空。 本项目 220kV 线路选线时已尽量避开居民区，在设计线路路径拟定时，已尽可能避让成片民房，并对影响线路和运行维护的民房进行拆迁，采取工程拆迁后，不涉及房屋跨越情况。 （ 4）林木砍伐 本项目树木砍伐原则是： 对林木集中地段，尽量升高铁塔采用高跨方式以减少树木砍伐； 导线与树木（考虑三年树木自然生长高度后）最小垂直距离不小于 4.5m，在最大风偏情况下与树木的净空距离不小于 3.5m 的树木不砍； 自然生长高度不超过 2.0m的灌木丛原则上不砍； 线路通过果林、经济作物及城市灌木林时不应砍伐通道，三年内能保证距净空 4.5m 即可。 12 据调查，本工程沿线植被较好，对线路沿线的树林考虑采用高塔跨越方式。本工程线路建设共砍伐树木约 390 株（主要为塔基占地处），多为松树、杂树，有少量果树。开 工前，建设单位应当到所属林业部门办理相关手续后才能施工。 七、项目拆迁及安置 本项目龙泉 220kV 变电站站址所在地有 2500m2 民房需要拆迁，输电线路在拟定线路时已尽可能避让民房，对影响塔基施工的民房进行拆迁，共拆迁民房 5000m2，拆迁居民采取后靠分散安置，拆迁安置点均不在本评价范围内。从后面的预测可以看到，本工程运行后无环保拆迁。 八、工程占地情况 本项目变电站占地面积为 17600m2，站址占地不涉及基本农田。 本工程线路共设杆塔 136 基，塔基占地属永久占地，总占地面积 14960m2，塔基施工临时占地 约为 13600m2，紧线场临时占地约为 2400m2，塔基占地主要为旱地，不占用基本农田。 本项目拆除线路工程因施工需要可与线路架设施工共用 其临时占地 ，不增加新的临时占地。 九、运营期工作人员 龙泉 220kV 变电站变电站为无人值守变电站，变电站正常运行期间，每班仅有 1名保安值班。 十、施工组织措施 1、交通运输 （ 1）变电站 龙泉 220kV 变电站的施工集中在站内进行，进站道路为新建，采用四级混凝土路面，宽 4.5m，长约 400m。站区内车行道路面宽 4.5m，路面为沥青混凝土路面。交通运输条件情况较好。 （ 2）输 电线路 输电线路施工过程运输量少，本方案路径沿线有多条与线路平行或交叉的公路可以利用，交通条件较好。 2、施工工序 （ 1）变电站 13 施工工序主要为新建运输道路、场地平整、修建围墙、构筑基础、设备安装、站内附属建筑。施工周期约 6 个月，平均每天需布署技工 15 人左右，民工 25 人左右。 （ 2）输电线路 线路施工工序为施工便道建设、材料运输、基础施工、铁塔组立、放紧线、附件安装等；输电线路拆除的施工工序为原有线路拆除、杆塔拆除及材料的材料运输回收。 施工周期约需 8 个月，平均每天需布署技工 15 人左右，民工 30 人左右，需临 时占用少量土地用于施工进出走廊、施工开挖、填方、施工人员及车辆活动。 3、土石方平衡 本工程变电站站区挖方 12800m3，填方 12800m3，土石方平衡。 线路塔基挖方 2000m3，填方 1920m3，产生 余方 80m3， 余方 在塔基占地范围内就地平衡，不另外设置弃土场。 十一、项目主要经济技术指标 本工程主要经济技术指标见表 1-7。 表 1-7 本项目主要技术经济 序号 名称 单位 变电站 输电线路 合计 1 占地面积 永久 hm2 1.760 1.496 3.256 临时 紧线场 hm2 0.240 0.240 塔基施工 hm2 1.360 1.360 合计 hm2 1.760 3.096 4.856 2 进站道路长度 m 400 400 3 挖方 m3 12800 2000 14800 4 填方 m3 12800 1920 14720 5 总弃 /填土量 m3 0/0 80/0 80/0 6 总建筑面积 m2 8142.3 8142.3 7 静态投资 万元 28052 与本项目有关的原有污染情况及主要环境问题 本项目变电站地处乡村区域，变电站评价范围内无噪 声污染源和其他电磁环境影响源。环境空气质量现状主要受地区整体环境影响。本工程新建线路沿线无原有电磁污染问题。 14 建设项目所在地自然环境社会环境简况 自然环境简况（地形、地貌、地质、水文、气候、气象、植被、动物等） 一、地形、地貌、水文、地质条件 本工程线路 位于 黔中山原丘陵中部。南部地势较平缓，以剥夷丘陵和喀斯特化低山为主，喀斯特盆地相间错落。西部沙鹅 鸭池一带及北部鸭池 木刻一带受乌江和猫跳河强烈切割，谷深坡陡，比差 300 400m。最高点宝塔山，海拔 1762m；最低处在猫跳河口，海拔 769m。县境地 质构造单元位于江南古台，黔中拱断束，开阳断块土，组成大部分北东走向的背斜构造，断层裂隙密布，出露地层多种。其地质年代多样，分布着前震旦系、寒武系、奥陶系、石炭系、二迭系、三迭系及第三纪和第四纪地层，以寒武系和二迭系地层为主。乌江流经北部边缘，猫跳河、暗流河为境内主要河流，由南向北注入乌江 经调查，本项目工程区域内无大断裂通过，地形平坦、四周无滑坡、崩塌、泥石流等不良地质作用影响到场地，土层中无土洞、不良人工洞穴存在，基岩中无大的溶蚀裂隙及溶洞，拟建场地地表未见不良地质现象，地下无矿业活动，区域构造及场地稳定 性好，适宜建筑。 二、气候、气象条件 贵阳市地 处低纬度地区，冬无严寒，夏无酷暑，雨量丰沛。工程所在区域的气象特征值见下表。 表 2-1 工程区多年平均气象特征值统计 项 目 特征值 平均气压（ hpa） 874.2 平均水气压（ hpa） 13.9 平均气温（ ） 14.2 最高 极端最高气温（ ） 34.5 年份 .日期 1961.7.2 最低 极端最低气温（ ） -8.6 年份 .日期 1977.2.10 平均相对湿度（ %） 81 平均降水量（ mm） 1172.7 平均风速（ m/s） 2.6 最多风向及频率 NE， 14% 15 最大风速（ m/s） 17.0 雾日数（ d） 20.2 雷暴日数（ d） 53.1 三、植被 工程区域属于森林和农业生态系统为主，本项目沿线植被较好，树种主要是有松树、杉树、桉树、核桃、桃树、竹子等。 在评价区域内无珍稀濒危及国家重点保护的野生植物分布。 四、生物多样性 本项目所在区域人类活动频繁，区域动物以家畜为主，经常出没的动物为常见的小型野生动物，如麻雀、蝙蝠等。 在评价区域内无珍稀濒危及国家重点保护的野生动物分布。 社会环境简况（社会经济结构、教育、文化、 文物保护等） 一、社会经济结构、教育、文化概况 观山湖区是贵阳市最年轻的建制区，经国务院批准，于 2012年 12月 21日在原金阳新区管委会基础上正式成立。位于贵阳市西北部，东临黔灵山脉，南接三桥马王庙片区，西靠清镇市，北与白云区相接，下辖百花湖乡、金华镇、朱昌镇及碧海、世纪城、金华园、新世界、逸景、金麦、金岭、金源 8个社区服务中心。 2013年上半年，全区地区生产总值完成 50.21亿元，同比增长 17%；财政总收入完成 30.62亿元，地方财政收入完成 22.7亿元，全社会固定资产投资累计完成 216.8亿元，同比增 长 40.6%；社会消费品零售总额完成 29.3亿元，同比增长 14.6%；实际利用外资7142.22万美元，同比增长 112.95%；省外资金实际到位 103亿元，同比增长 50.9%；城镇居民可支配收入 12000元，期内农民现金收入预计完成 5668元，规模以上工业总产值完成 9.68亿元，规模以上工业增加值完成 7.26亿元，规模以上工业增加值预计完成1.1086亿元，新增规模以上工业企业 1户，为贵州省商品混凝土有限公司。 二、土 地利用 现状 观山湖区的土地利用结构包括林地、耕地、草地、水域占地、其他占地（含建设用地和交 通用地等）、未利用地等。 16 三、文物古迹 本项目变电站站址所在区域及输电线路沿线 没有需要特殊保护的文物古迹及人文景点等敏感点。 四 、饮用水源保护区 本工程 变电站位于 阿哈水库 饮用水源 准保护 区内，部分 线路 位于 阿哈水库 饮用水源 准保护区内 。 该水库 1958 年 4 月设计，同年 8 月动工修建， 1960 年 6 月第一期工程竣工。水库大坝为均质土坝，最大坝高 37.5 米，坝顶长为 133.0 米，坝顶高程为 1114.50 米，校核洪水位为 1113.5 米，总库容为 7200 万立方米，设计洪水位 1113.50 米，水库正常蓄水位为 1110.00 米，相应库容为 5420 万立方米，防洪限制水位主汛期为 1109.00 米，（相应库容为 4950 万立方米），后汛期为 1110.00 米，（相应库容为 5420 万立方米）。该水库是以城市供水和防洪为主的中型水库，汛期拦蓄南明河支流小车河上的来水，缓解城区的防洪压力，同时也是贵阳市城市供水的主要水源地之一。 本项目属于为非工业污染型的输变电项目，在运行期无废水、废气和固体废物产生，本工程线路位于阿哈水库饮用水源准保护区 内，项目建设不违背贵阳市阿哈水库水资源环境保护条例第十八条 规定。 17 环境质量状况 建设项目所在地区域环境质量现状及主要环境问题（环境空气、地面水、地下水、声环境、生态环境等 ） 因本工程投运后不涉及大气、水污染物的排放，对环境空气、地表水质量无影响。因此，本次环评没有对区域环境空气质量、地表水与地下水环境质量现状进行监测评价，只进行了现状调查。本次评价重点针对评价区域开展了电磁环境和环境噪声的现状监测评价、对区域生态环境状况进行了简单调查分析。 经现场调查，在变电站站址周围评价范围内为农田；变电站及输电线路沿线评价范围植被良好，沿线无大气污染源和噪声污染源。本项目站址及线 路沿线环境质量状况良好，本项目沿线没有跨越地表水体。 根据贵阳市 2012 年环境质量公报， 项目评价范围内的环境空气质量达环境空气质量标准（ GB3095-1996）二级标准。电磁环境与环境噪声现状监测值详见附件。 一、环境现状监测点位的布置及合理性分析 本次环评现场调查期间，评价人员首先根据设计、建设单位人员介绍本工程变电站的布置方式以及输电线路走向及沿线的居民敏感目标的分布情况，然后再会同设计以及建设单位人员一起到现场进行踏勘调查，最后根据本工程变电站周围及输电线路的外环境关系确立了具体的电磁环境及声环境监 测点位。 1、变电站 金阳龙泉 220kV 输变电工程针对工频电场、工频磁场、噪声和无线电干扰四个评价因子来确定居民敏感目标。本项目变电站周围评价范围有 2 处居民敏感目标，即 1、 2 号敏感目标，变电站及敏感目标处周围无其他电磁环境、声环境影响源，所在区域电磁环境、声环境现状基本一致，本次监测在拟建站址处布设了 1 个监测点，监测数据能够很好地反映拟建变电站所在区域及变电站评价范围内敏感目标的电磁、声环境现状水平，监测点位布置合理。 2、输电线路 根据现场踏勘的结果：本项目
