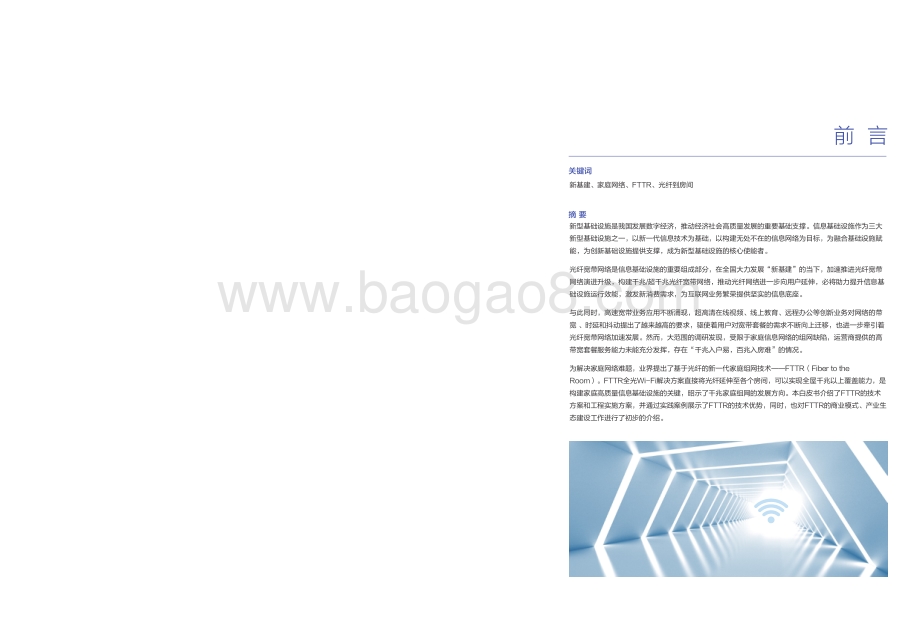

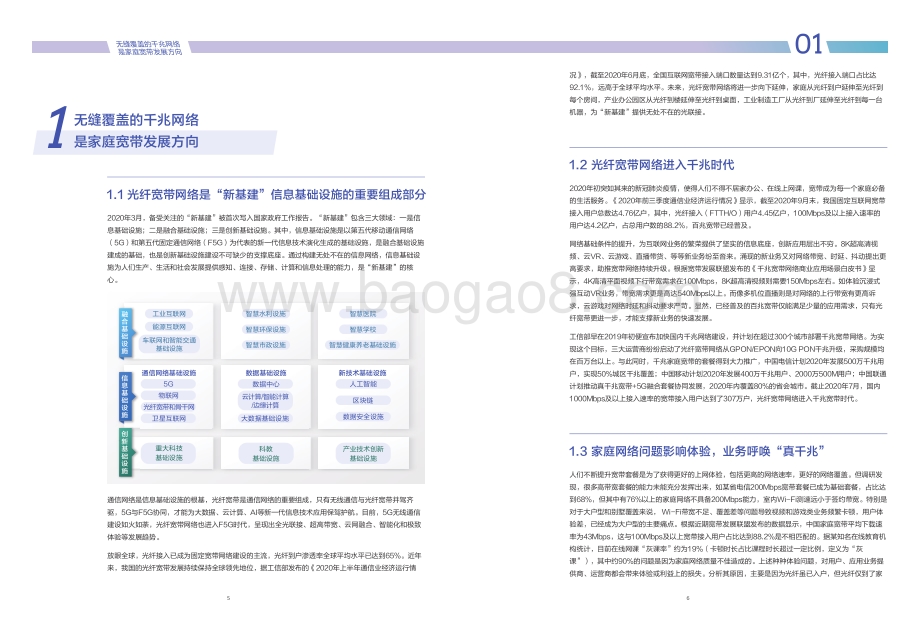

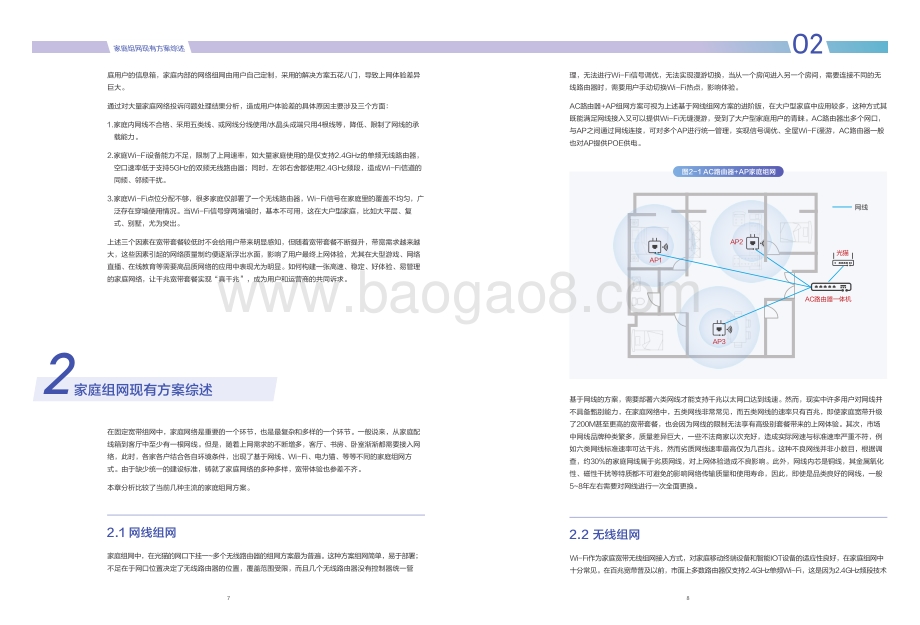

白皮书 2020.12 前言 新型基础设施是我国发展数字经济，推动经济社会高质量发展的重要基础支撑。信息基础设施作为三大 新型基础设施之一，以新一代信息技术为基础，以构建无处不在的信息网络为目标，为融合基础设施赋 能，为创新基础设施提供支撑，成为新型基础设施的核心使能者。 光纤宽带网络是信息基础设施的重要组成部分，在全国大力发展“新基建”的当下，加速推进光纤宽带 网络演进升级，构建千兆/超千兆光纤宽带网络，推动光纤网络进一步向用户延伸，必将助力提升信息基 础设施运行效能，激发新消费需求，为互联网业务繁荣提供坚实的信息底座。 与此同时，高速宽带业务应用不断涌现，超高清在线视频、线上教育、远程办公等创新业务对网络的带 宽 、时延和抖动提出了越来越高的要求，驱使着用户对宽带套餐的需求不断向上迁移，也进一步牵引着 光纤宽带网络加速发展。然而，大范围的调研发现，受限于家庭信息网络的组网缺陷，运营商提供的高 带宽套餐服务能力未能充分发挥，存在“千兆入户易，百兆入房难”的情况。 为解决家庭网络难题，业界提出了基于光纤的新一代家庭组网技术FTTR（Fibertothe Room）。FTTR全光Wi-Fi解决方案直接将光纤延伸至各个房间，可以实现全屋千兆以上覆盖能力，是 构建家庭高质量信息基础设施的关键，昭示了千兆家庭组网的发展方向。本白皮书介绍了FTTR的技术 方案和工程实施方案，并通过实践案例展示了FTTR的技术优势，同时，也对FTTR的商业模式、产业生 态建设工作进行了初步的介绍。 新基建、家庭网络、FTTR、光纤到房间 关键词 摘 要 无缝覆盖的千兆网络是家庭宽带发展方向 05 05 06 06 1.1 光纤宽带网络是“新基建”信息基础设施的重要组成部分 1.2光纤宽带网络进入千兆时代 1.3家庭网络问题影响体验，业务呼唤“真千兆” 家庭组网现有方案综述 07 07 11 08 11 12 2.1 网线组网 2.2无线组网 2.3电力线组网 2.4光纤组网 2.5方案对比 FTTR解决方案 13 14 14 15 15 16 17 17 18 18 18 18 19 3.1 FTTR方案的构成 3.1.1 主光猫 3.1.2从光猫 3.1.3家庭光网络 3.1.4云端管理平台 3.2FTTR方案的特点 3.2.1 高带宽：真千兆到房间 3.2.2好体验：无缝漫游、无感知切换 3.2.3智运维：网络可视可管 3.3FTTR可成为家宽业务增长的重要推动力 3.3.1 FTTR为家宽业务建立起用户体验优势 3.3.2FTTR是支撑家庭创新业务的重要网络基础 目录 contents 02 03 01 FTTR工程部署 20 204.1 工勘和施工流程 4.2工勘指南 4.2.1 施工环境初步确认 4.2.2施工现场勘测 4.2.3组网方案确认 4.3施工指南 4.3.1 暗管施工方案 4.3.2明线施工方案（PVC透明防水贴） 4.3.3光缆面板安装 4.4验收指南 22 22 23 23 24 26 26 22 22 FTTR商业模式与产业生态 37 37 39 6.1 后装与前装商业模式 6.2产业生态建设 总结与展望 39 FTTR实践案例 27 27 29 33 35 5.1 大平层：某248 大平层FTTR改造实例 5.2复式：某320 二层复式FTTR改造实例 5.3别墅：某200 三层别墅FTTR改造实例 05 06 07 04 无缝覆盖的千兆网络 是家庭宽带发展方向 1.1 光纤宽带网络是“新基建”信息基础设施的重要组成部分 1 2020年3月，备受关注的“新基建”被首次写入国家政府工作报告。“新基建”包含三大领域：一是信 息基础设施；二是融合基础设施；三是创新基础设施。其中，信息基础设施是以第五代移动通信网络 （5G）和第五代固定通信网络（F5G）为代表的新一代信息技术演化生成的基础设施，是融合基础设施 建成的基础，也是创新基础设施建设不可缺少的支撑底座。通过构建无处不在的信息网络，信息基础设 施为人们生产、生活和社会发展提供感知、连接、存储、计算和信息处理的能力，是“新基建”的核 心。 通信网络是信息基础设施的根基，光纤宽带是通信网络的重要组成，只有无线通信与光纤宽带并驾齐 驱，5G与F5G协同，才能为大数据、云计算、AI等新一代信息技术应用保驾护航。目前，5G无线通信 建设如火如荼，光纤宽带网络也进入F5G时代，呈现出全光联接、超高带宽、云网融合、智能化和极致 体验等发展趋势。 放眼全球，光纤接入已成为固定宽带网络建设的主流，光纤到户渗透率全球平均水平已达到65%。近年 来，我国的光纤宽带发展持续保持全球领先地位，据工信部发布的2020年上半年通信业经济运行情 通信网络基础设施 数据基础设施 新技术基础设施 数据安全设施 区块链 人工智能 融 合 基 础 设 施 信 息 基 础 设 施 创 新 基 础 设 施 工业互联网 能源互联网 车联网和智能交通 基础设施 智慧水利设施 智慧环保设施 智慧市政设施 智慧医院 智慧学校 智慧健康养老基础设施 卫星互联网 光纤宽带和骨干网 物联网 5G 数据中心 云计算/智能计算 /边缘计算 大数据基础设施 重大科技 基础设施 科教 基础设施 产业技术创新 基础设施 1.2 光纤宽带网络进入千兆时代 1.3 家庭网络问题影响体验，业务呼唤“真千兆” 人们不断提升宽带套餐是为了获得更好的上网体验，包括更高的网络速率，更好的网络覆盖。但调研发 现，很多高带宽套餐的能力未能充分发挥出来，如某省电信200Mbps宽带套餐已成为基础套餐，占比达 到68%，但其中有76%以上的家庭网络不具备200Mbps能力，室内Wi-Fi测速远小于签约带宽。特别是 对于大户型和别墅覆盖来说， Wi-Fi带宽不足、覆盖差等问题导致视频和游戏类业务频繁卡顿，用户体 验差，已经成为大户型的主要痛点。根据近期宽带发展联盟发布的数据显示，中国家庭宽带平均下载速 率为43Mbps，这与100Mbps及以上宽带接入用户占比达到88.2%是不相匹配的。据某知名在线教育机 构统计，目前在线网课“灰课率”约为19%（卡顿时长占比课程时长超过一定比例，定义为“灰 课”），其中约90%的问题是因为家庭网络质量不佳造成的。上述种种体验问题，对用户、应用业务提 供商、运营商都会带来体验或利益上的损失。分析其原因，主要是因为光纤虽已入户，但光纤仅到了家 2020年初突如其来的新冠肺炎疫情，使得人们不得不居家办公、在线上网课，宽带成为每一个家庭必备 的生活服务。2020年前三季度通信业经济运行情况显示，截至2020年9月末，我国固定互联网宽带 接入用户总数达4.76亿户，其中，光纤接入（FTTH/O）用户4.45亿户，100Mbps及以上接入速率的 用户达4.2亿户，占总用户数的88.2%，百兆宽带已经普及。 网络基础条件的提升，为互联网业务的繁荣提供了坚实的信息底座，创新应用层出不穷。8K超高清视 频、云VR、云游戏、直播带货、等等新业务纷至沓来。涌现的新业务又对网络带宽、时延、抖动提出更 高要求，助推宽带网络持续升级。根据宽带发展联盟发布的千兆宽带网络商业应用场景白皮书显 示，4K高清平面视频下行带宽需求在100Mbps，8K超高清视频则需要150Mbps左右。如体验沉浸式 强互动VR业务，带宽需求更是高达540Mbps以上。而像多机位直播则是对网络的上行带宽有更高诉 求，云游戏对网络时延和抖动要求严苛。显然，已经普及的百兆宽带仅能满足少量的应用需求，只有光 纤宽带更进一步，才能支撑新业务的快速发展。 工信部早在2019年初便宣布加快国内千兆网络建设，并计划在超过300个城市部署千兆宽带网络。为实 现这个目标，三大运营商纷纷启动了光纤宽带网络从GPON/EPON向10GPON千兆升级，采购规模均 在百万台以上。与此同时，千兆家庭宽带的套餐得到大力推广，中国电信计划2020年发展500万千兆用 户，实现50%城区千兆覆盖；中国移动计划2020年发展400万千兆用户、2000万500M用户；中国联通 计划推动真千兆宽带+5G融合套餐协同发展，2020年内覆盖80%的省会城市。截止2020年7月，国内 1000Mbps及以上接入速率的宽带接入用户达到了307万户，光纤宽带网络进入千兆宽带时代。 况，截至2020年6月底，全国互联网宽带接入端口数量达到9.31亿个，其中，光纤接入端口占比达 92.1%，远高于全球平均水平。未来，光纤宽带网络将进一步向下延伸，家庭从光纤到户延伸至光纤到 每个房间，产业办公园区从光纤到楼延伸至光纤到桌面，工业制造工厂从光纤到厂延伸至光纤到每一台 机器，为“新基建”提供无处不在的光联接。 65 01无缝覆盖的千兆网络是家庭宽带发展方向 庭用户的信息箱，家庭内部的网络组网由用户自己定制，采用的解决方案五花八门，导致上网体验差异 巨大。 通过对大量家庭网络投诉问题处理结果分析，造成用户体验差的具体原因主要涉及三个方面： 1.家庭内网线不合格、采用五类线、或网线分线使用/水晶头成端只用4根线等，降低、限制了网线的承 载能力。 2.家庭Wi-Fi设备能力不足，限制了上网速率，如大量家庭使用的是仅支持2.4GHz的单频无线路由器， 空口速率低于支持5GHz的双频无线路由器；同时，左邻右舍都使用2.4GHz频段，造成Wi-Fi信道的 同频、邻频干扰。 3.家庭Wi-Fi点位分配不够，很多家庭仅部署了一个无线路由器，Wi-Fi信号在家庭里的覆盖不均匀，广 泛存在穿墙使用情况。当Wi-Fi信号穿两堵墙时，基本不可用，这在大户型家庭，比如大平层、复 式、别墅，尤为突出。 上述三个因素在宽带套餐较低时不会给用户带来明显感知，但随着宽带套餐不断提升，带宽需求越来越 大，这些因素引起的网络质量制约便逐渐浮出水面，影响了用户最终上网体验，尤其在大型游戏、网络 直播、在线教育等需要高品质网络的应用中表现尤为明显。如何构建一张高速、稳定、好体验、易管理 的家庭网络，让千兆宽带套餐实现“真千兆”，成为用户和运营商的共同诉求。 家庭组网现有方案综述 2.1 网线组网 2 家庭组网中，在光猫的网口下挂一多个无线路由器的组网方案最为普遍。这种方案组网简单，易于部署； 不足在于网口位置决定了无线路由器的位置，覆盖范围受限，而且几个无线路由器没有控制器统一管 在固定宽带组网中，家庭网络是重要的一个环节，也是最复杂和多样的一个环节。一般说来，从家庭配 线箱到客厅中至少有一根网线。但是，随着上网需求的不断增多，客厅、书房、卧室渐渐都需要接入网 络，此时，各家各户结合各自环境条件，出现了基于网线、Wi-Fi、电力猫、等等不同的家庭组网方 式。由于缺少统一的建设标准，铸就了家庭网络的多种多样，宽带体验也参差不齐。 本章分析比较了当前几种主流的家庭组网方案。 2.2 无线组网 Wi-Fi作为家庭宽带无线组网接入方式，对家庭移动终端设备和智能IOT设备的适应性良好，在家庭组网中 十分常见。在百兆宽带普及以前，市面上多数路由器仅支持2.4GHz单频Wi-Fi，这是因为2.4GHz频段技术 理，无法进行Wi-Fi信号调优，无法实现漫游切换，当从一个房间进入另一个房间，需要连接不同的无 线路由器时，需要用户手动切换Wi-Fi热点，影响体验。 AC路由器+AP组网方案可视为上述基于网线组网方案的进阶版，在大户型家庭中应用较多，这种方式其 既能满足网线接入又可以提供Wi-Fi无缝漫游，受到了大户型家庭用户的青睐。AC路由器出多个网口， 与AP之间通过网线连接，可对多个AP进行统一管理，实现信号调优、全屋Wi-Fi漫游，AC路由器一般 也对AP提供POE供电。 基于网线的方案，需要部署六类网线才能支持千兆以太网口达到线速。然而，现实中许多用户对网线并 不具备甄别能力，在家庭网络中，五类网线非常常见，而五类网线的速率只有百兆，即使家庭宽带升级 了200M甚至更高的宽带套餐，也会因为网线的限制无法享有高级别套餐带来的上网体验。其次，市场 中网线品牌种类繁多，质量差异巨大，一些不法商家以次充好，造成实际网速与标准速率严重不符，例 如六类网线标准速率可达千兆，然而劣质网线速率最高仅为几百兆。这种不良网线并非小数目，根据调 查，约30%的家庭网线属于劣质网线，对上网体验造成不良影响。此外，网线内芯是铜线，其金属氧化 性、磁性干扰等特质都不可避免的影响网络传输质量和使用寿命，因此，即使是品类良好的网线，一般 58年左右需要对网线进行一次全面更换。 图2-1 AC路由器+AP家庭组网 AC路由器一体机 光猫 AP1 AP2 AP3 87 02家庭组网现有方案综述 网线 成熟，覆盖好，在带宽上多数可支持百兆以上，基本满足上网需求。然而，随着终端类型及应用的不断增 多，网络需求不断提升，过去老旧的路由器变成为了家庭宽带能力释放的瓶颈，邻里间的同频、邻频干扰也 让Wi-Fi性能直线下降，上网体验雪上加霜。5GHzWi-Fi最高空口速率超过千兆，实际吞吐率也可达到 500M600M，于是，2.4GHz和5GHz混合的双频Wi-Fi随之被提出并得到广泛应用。目前，支持Wi-Fi6 的家用路由器也开始在市场中崭露头角，其速率可达1000M，被业界看好。 不过，家庭的复杂环境，如墙体、门窗、邻里间信号干扰、等等造成的Wi-Fi性能衰减仍然是无线组网方案 需要解决的重要问题。 为解决这些难题，出现了Wi-Fi中继、Wi-FiMesh方案。其中，Wi-Fi中继是一种无线信号桥接放大的方 案。通常，家用路由器部署在客厅，Wi-Fi中继器部署在弱信号的房间，Wi-Fi中继通过接收路由器的Wi- Fi信号并进行放大实现弱信号房间的Wi-Fi覆盖和拉远。这种方案对各种路由器适配性好，获取容易，但其 对Wi-Fi性能有较大影响，一般来说，一次Wi-Fi中继，Wi-Fi性能将折半。 表2-1 常见家庭障碍物对Wi-Fi信号造成的衰减参考 障碍物 衰减 障碍物 衰减 承重墙 2040db 普通混凝土墙 1018db 楼层 30db 空心砖墙 46db 石膏板墙 35db 普通玻璃门窗 24db 木门 35db 金属镀膜玻璃门窗 1215db 木质家具 210db 木板隔墙 58db 金属物 全反射 水 全吸收 图2-2 Wi-Fi中继家庭组网 Wi-FiMesh组网是另外一种解决Wi-Fi覆盖和衰减的解决方案。相比Wi-Fi中继方式，Mesh组网方式具有 网络拓扑功能，多采用一级或二级AP级联与主AP（连接有线网络的AP）组网，并可根据AP信号的强弱选 择最优的AP建立连接，当网络连接出现故障时，会触发新一轮路径选择，实现网络自愈。该种方案便于家 庭网络管理，即插即用，用户使用同一Wi-FiSSID，Wi-Fi切换时用户不感知。 不足在于Mesh方案仍然无法改变信号衰减问题，且需要用户规划频段、信道以减少AP间干扰，对用户的 技术门槛要求较高。为了保障两级级联下的Wi-Fi性能，对AP本身的性能要求也较高，且不能异厂商互 联。 虽然存在上述不足，但无线组网方案安装部署非常简单，不涉及室内布线，在性价比上占优，这是无线组网 方案最大的优势。 图2-3 Wi-Fi Mesh家庭组网 图2-4 Wi-Fi Mesh同信道信号衰减 卧室4 浴室 储物间 衣橱 浴室 卧室2 厨房 卫生间 门厅 卧室1 卧室3 弱Wi-Fi信号连接 正常强度Wi-Fi信号连接 AP2 AP1 AP Wi-Fi中继器 AP3 AP4 100% 50% 25% 109 02家庭组网现有方案综述 光猫 网线 2.3 电力线组网 2.4 光纤组网 除了常见的基于网线、无线的组网方案，家庭中还有一种基于电力线的组网方案，毕竟，网线不是每个 房间都有，但电线一定是有的。通过电力线载波传输网络信号的方案，即是俗称的电力猫方案：电力线 适配器通过电力线连接多个电力线AP，扩大Wi-Fi覆盖范围，其性能在不同的标准下，理论速率有所不 同，一般在200M500M左右，少数性能优越的电力猫甚至可接近千兆。 电力猫方案最大的优势在于利用电线，不需要重新铺设传输介质，安装简单，但其劣势在于易受来源于 电线的干扰和衰减。因为都是利用家中电线传输信号，因此凡是使用电力传播的信号都会对家中的网络 信号产生干扰，尤其是大功率的家用电器启停对电力猫干扰甚是严重，这就使得在实际应用中，电力猫 的实际吞吐率难以达到最高速率。一般来说，电力猫的部署位置需要远离微波炉、冰箱、空调、吹风筒 等大功率家用电器。 上面对网线组网、无线组网、电力线组网的方案分别进行了简析，各有优劣：网线组网方案技术成 熟，AC路由器+AP的方案可较好解决全屋Wi-Fi覆盖问题，但网线存在代际划分，给实施部署、带宽持 续演进升级带来不便；无线组网方案易于安装部署却无法逾越穿墙和Mesh组网带来的性能衰减；电力线 组网方案同样部署便捷但易受大功率电器干扰，其稳定性远不如网线，性能上衰减严重，在上网体验上 图2-5 电力猫家庭组网方案 表2-2 家庭组网方案对比 2.5 方案对比 与其它方案有较大差距。 家庭网络需要更优质的方案，其依赖的传输介质本身要具备可靠、巨大的带宽承载能力，不能成为未来 带宽瓶颈；采用的网络设备要能解决全屋Wi-Fi覆盖难题，性能不能因为遮挡、干扰造成大幅衰减。基 于此，业界提出了基于光纤组网的新一代家庭网络解决方案FTTR(FibertotheRoom，光纤到房 间)，其借助光纤本身体积小、重量轻、30年超长寿命、不受电磁干扰、带宽无限演进的特性，为家庭组 网提供了新的选择。光纤到房间，顾名思义，是将光纤延伸进家庭的每一个房间，是光纤入户的更进一 步，通过光纤构建家庭的信息基础设施。 说明： 本文后续提到的光纤组网、光纤到房间、FTTR均代表FTTR组网方案，在此一并说明。 FTTR，相比当前的各种家庭组网方案，具有“原生”优势，总结来说，可以参考下表： 光纤组网 （FTTR） 网线组网 无线组网 电力线组网 最高速率 光缆，远大于1000Mbps 五类线：100Mbps，六类线：1000Mbps Wi-Fi5:约 500Mbps600Mbps Wi-Fi6:可超过 1000Mbps Mesh时，每加一级性能 减半 HGAV： 200Mbps、500Mbps HGAV2: 450Mbps、600Mbps、12 00Mbps 传输距离 km级 小于100m 易受干扰，室内跨两堵墙基本不可用 小于300m 安装便利性 需要室内铺设 光缆，安装部 署较复杂 需要室内铺设网线，安 装部署较复杂 安装部署相对容易，对 AP安装位置要求高，不 同安装位置性能差异大。 安装部署容易，即插即用 可靠性 稳定、不易老化 容易老化，30%以上网线劣质 环境干扰影响很大，性能不稳定 家用电器影响较大，性能不稳定 可运维性 运营商可管可控 运营商仅管理光猫 运营商仅管理光猫，用户通过手机App管理AP 运营商仅管理光猫 1211 02家庭组网现有方案综述 入户光缆 电力线适配器 光猫 电力线AP 网线 电线 电力线AP 若根据不同维度推荐星级，则各组网方案比较结果如下图所示： 由图中可见，FTTR组网方案借助光纤的特质，其传输速率不再受限，传输距离可覆盖大型别墅，可靠 性方面也明显优于其他方案。同时，该方案延伸了运营商的管理能力，在故障定位定界等方面相比其他 方案有较大提升。 图2-6 各组网方案在不同维度下推荐星级 组网方案星级比较 网线组网 无线组网 电力线组网 光纤组网 最高速率 传输距离 部署便捷性可靠性 可运维 0 1 2 3 4 5 FTTR解决方案3 FTTR解决方案基于光纤介质组网，在家庭配线箱或家庭中心位置部署FTTR主光猫，以主光猫为核心， 构建家庭光纤网络。FTTR主光猫向上接OLT，向下通过光纤连接多个从光猫，从光猫支持千兆以太网 口、Wi-Fi 6，随光纤进入到每一个房间，为每个房间提供有线、无线真千兆网络覆盖。 3.1 FTTR方案的构成 用户APP 温湿度 传感器 摄像头 PC/PAD 手机 扫地机器人 可联网空调 VR 装维APP 云端管理平台 主卧 FTTH千兆入户 主光猫 从光猫 家庭光网 Wi-Fi接入 使能家庭IoT全连接 客厅 客房 客房 客房 书房 10GPON FTTR解决方案由主光猫、从光猫、家庭光网络、云端管理平台四部分组成。 主光猫： 新的家庭光猫设备类型，网络位置在OLT与从光猫之间，向上通过XGPON或10GEPON连接 OLT，支持千兆入户，向下提供光纤接口连接从光猫。 从光猫： 家庭分布式Wi-Fi接入设备，分布到家庭各个房间，向上通过家庭光缆连接FTTR主光猫，向下 提供Wi-Fi 6和GE口接入各种家庭上网终端。 家庭光网络： 使用专用的工具和辅料部署的由光缆、光缆面板以及其它必要的光网络部件等构成的家庭 光缆基础设施。 云端管理平台： FTTR主光猫代理管理从光猫，统一采集家庭网络信息上报到云端管理平台，实现对家 庭网络的可视可管可维。 3.1.1 主光猫 FTTH组网中，光信号在ONT被终结。FTTR架构下，光网络的末端进一步下沉到每个从光猫，FTTR 主光猫起到“承上启下”的作用，将“光进铜退”延伸到各个房间。 主光猫作为家庭网络中心，可以实现对所有从光猫的统一管理和配置。全屋Wi-Fi统一名称，双频合 一，自动控制漫游切换，提升用户体验。 在对外接口上，除光接口外，也提供GE接口和Wi-Fi 6接入，兼容在光纤不可达时提供替代接入方式。 运营商网络 1413 03FTTR解决方案 图3-1 FTTR方案示意图 表3-1 主光猫主要网络接口 表3-2 从光猫主要网络接口 接口 规格 上行光口 支持XGPON/10GEPON等万兆PON口 下行光口 家庭光网络接口 以太口 GE Wi-Fi接口 2.4GHz 2*2802.11ax（Wi-Fi 6）+ 5GHz 2*2802.11ax（Wi-Fi 6） 语音口 POTS 3.1.2 从光猫 从光猫是FTTR解决方案中分布式部署在各房间的组网设备，通过光纤连接到主光猫，向下提供GE和 Wi-Fi 6接入能力，是家庭终端的主要接入设备。 从光猫工作在桥接模式，由FTTR主光猫统一分配管理IP以及下挂设备的IP，使整个家庭网络构成一张统 一的、可互通的局域网，各个从光猫下接入的设备相互可以在超千兆带宽下实现投屏、文件分享等局域 网互访等操作。 3.1.3 家庭光网络 FTTR室内光纤网络的部署，既要考虑施工的便捷性、高效性，又要考虑室内装修的美观性，因此，需 要设计专门针对家庭场景的光网络部件。 室内专用超柔蝶形光缆 蝶形光缆两侧有纤维加强筋，可承受拉力达70200N，能有效满足工程实施的穿纤要求（工程实施技术 在第四章详细阐述）。 接口 规格 上行光口 家庭光网络接口 以太口 GE Wi-Fi接口 2.4GHz 2*2802.11ax（Wi-Fi 6）+ 5GHz 2*2802.11ax（Wi-Fi 6） 同时，该光缆采用G.657B3标准，最小弯曲半径为5mm，可灵活适应布线施工过程中常见的多种转弯 角情形（弯曲效果见下）；光缆支持2.01.6mm超小规格，易于穿过常规门缝，可满足布线施工的过 门场景（穿门缝效果见下图）。 此外，光缆的SC接头采用白色壳体加蓝色外壳的可分离设计形式。在穿管布线过程中，可拆除蓝色外 壳，由于白色壳体强度增加、不易受损，使用白色壳体随牵引线可直接穿管，在穿管完成后再安装蓝色 外壳，实现免熔纤。 光缆面板 光缆面板的作用类似网口面板，连接从光猫的光缆先连接到光缆面板，再由光缆面板通过跳纤连接到从 光猫。光缆面板支持光缆盘存，解决光缆余长问题，支持86底盒安装，透明翻盖设计，既美观又起到安 全防护作用，适合家庭场景使用。 3.1.4 云端管理平台 FTTR云端管理平台是家庭网络管理、控制、分析一体化平台，实现对用户家庭网络的远程管理，包括 查看家庭网络信息、配置用户家庭Wi-Fi网络、快速处理用户家庭网络问题等功能。 FTTR云端管理平台提供家庭主从光猫统一管理能力，通过对家庭Wi-Fi大数据采集分析，实现家庭Wi- Fi网络的可视可管。 蝶形光缆过门缝效果蝶形光缆弯曲示意图 SC接头示意图 光缆面板 1615 03FTTR解决方案 3.2 FTTR方案的特点 3.2.1 高带宽：真千兆到房间 FTTR解决方案提供真千兆带宽到房间。 主光猫上行通过XGPON或10GEPON接入，速率最大支持10Gbps，从光猫经由光纤接入房间，支持 千兆以太网口和Wi-Fi6，这种方式规避了Wi-Fi信号穿墙带来的性能衰减，Wi-Fi6空口速率可超过千 兆，实现真千兆带宽到房间。 光纤本身具备轻柔，不氧化、不腐蚀，不受电磁干扰的特性，使用寿命长达30年，一次部署30年受益， 其带宽可以持续演进到100Gpbs以上，满足未来高带宽业务诉求。 3.2.2 好体验：无缝漫游、无感知切换 即插即用 从光猫上电后自动接入主光猫。家庭Wi-Fi统一在主光猫配置，并可以自动同步到从光猫。 双频自动优选 全屋使用一个SSID名称供终端设备接入，2.4GHz和5GHz Wi-Fi共用一个SSID。FTTR主光猫根据终 端设备的信号强度决定选择某个频段接入，优先选择5GHz频段，保证终端设备处于最优带宽承载能力 的状态。 图3-2 FTTR支持全屋Wi-Fi漫游 移动 信号好 连接到从光猫-A STA向从光猫-A发送请求 并获取邻居状态报告 可以接受: STAdonothing. STA切换到从光猫-B 从光猫-A建议BSS切换，STA切换到从光猫-B 不支持802.11k&v 支持802.11k 支持802.11v 切换? 断开链接 扫描频道，服务中断, STA切换到从光猫-B 信号一般 没有信号信号弱 信号 非常弱 移动 从光猫-B从光猫-A 主光猫 3.3 FTTR成为家宽业务增长的重要推动力 无缝漫游 同一个SSID下，存在不同从光猫接入点，当主光猫检测到无线设备在当前接入点下的信号强度较差且存 在其他接入点更优信号时，则激发无线设备在100ms内切换到信号更佳的接入点，保证视频通话、在线 教育、在线游戏过程中在各房间走动时，业务不中断。 3.2.3 智运维：网络可视可管 FTTR云端管理平台可帮助运营商提升用户Wi-Fi体验，提高运维效率，减少上门。通过对家庭网络更进 一步的精准洞察，识别营销机会，挖掘潜在客户，提升家庭组网业务推广成功率。 具体功能体现如下： 网络可视：每时刻每用户体验可视 家庭拓扑，设备信息可视，支持7天历史还原；关键事件可视，支持按时间和事件类型筛选。 故障定位：云端Wi-Fi排障，减少上门 自动识别干扰、覆盖、连接、设备类故障，根因分析，并提供改善建议；一键检测，典型故障分钟级 快速诊断。 性能调优：降低Wi-Fi故障投诉单 基于历史大数据学习，信道自动调优。 特征洞察：用户特征识别，支撑客户UC变现 识别强干扰、覆盖差、设备性能低用户，支撑运营商主动维护和商业变现。 近年来，伴随着“光纤入户”的巨大发展，各家运营商的家宽业务竞争激烈。当前，家宽业务内容已趋 于同质化，宽带接入方式、速率、套餐打包、价格等都非常类似。很多时候，宽带套餐的价格成了用户 进行购买决策的决定性因素，这不利于ARPU值的提升，非运营商所乐见。而FTTR的出现，为家宽业 务树立了新标杆，可以帮助运营商在家宽业务中建立起差异化的竞争优势；同时，FTTR也为家庭创新 业务的持续演进提供了可靠的网络基础，有助于新业务的顺利落地。 3.3.1 FTTR为家宽业务建立起用户体验优势 2020年初爆发的疫情，使得人们认识到了家庭网络品质的重要性，仅有大的入户带宽不一定能保证良好 的上网使用体验，需要有稳定可靠的家庭网络配合，才能保证远程办公、在线学习等业务的使用体验。 1817 03FTTR解决方案 FTTR匹配了“千兆入户”的发展趋势，将“千兆入户”变成“真千兆到房间”，签约带宽即等于Wi-Fi 实测带宽，提供无缝漫游的高品质上网体验，家庭网络可由运营商运维管理，这些都是当前家宽业务所 不能提供的、同时又对用户体验特别重要的因素。运营商完全可以凭借FTTR的诸多技术优势建立起商 业竞争优势。 在FTTR市场推广的早期阶段，运营商可以优先针对居住在大平层、复式户型、别墅等的高端家庭进行 拓展，相比于小户型，这些家庭的室内网络覆盖更容易出现体验问题，向这些用户提供基于FTTR的高 品质家宽业务，更容易匹配用户需求，实现商业价值变现。 3.3.2 FTTR是支撑家庭创新业务的重要网络基础 除了提供更优质的宽带体验，运营商也一直在积极探索、发展各种创新业务，如4K高清视频、云游戏、 云VR等，希望通过业务上的创新来打造新的收入增长点。而创新业务往往需要有高品质的家庭网络支 持。 以目前运营商正在推动发展的云VR业务为例，时延和带宽是保障业务体验的关键要素。当前，限于整体 网络条件，业务体验还处在起步阶段，4KVR视频对网络的需求是100Mbps带宽/20ms时延，此种体验 条件下，VR画面还有较明显的颗粒感；要达到基本无视觉颗粒感的理想体验阶段，强交互类VR业务对 网络的需求将超过540Mbps带宽/10ms时延（引用自宽带发展联盟固定家庭宽带高质量业务体验研究 白皮书）。FTTR无缝千兆网络能力能够很好地支撑理想体验阶段的云VR业务。 家庭创新业务，无论是以观看为主的视频类业务，还是存在双向互动的游戏类、在线教育/办公类业务， 总体上都是朝着高带宽、低时延网络诉求的方向演进，FTTR可支持创新业务的长期演进、发展，是运 营商发展新业务实现增收增利的重要网络基础。 FTTR工程部署4 FTTR方案基于光纤组网，光纤比网线细、轻，在工程实施上，难度要小于网线施工。运营商的装维人 员只需经过简单培训，即可掌握室内光纤网络的部署方法。 原则上，需要在每个房间及客厅部署FTTR信息点位。信息点位在全屋中尽量均匀分布，部署位置与传 统的网线信息点位位置一致，并无特殊要求。 下面对FTTR的工程部署进行介绍。 4.1 工勘和施工流程 对于别墅、复式等户型较复杂的住宅，工勘和施工需要分两步进行，工勘需详细了解现场环境情况、确 定施工方案和组网方案；施工需确保光缆各项指标达到标准，房间测速达到设计值。 餐厅 客厅 主卧 厨房 儿童房 主卫 公卫 阳台 衣帽间 过道 老人房1老人房2 家庭配线箱 光纤信息点位 光纤信息点位 光纤信息点位 入户光缆 光纤信息点位 图4-1 FTTR的信息点位设计 2019 04FTTR解决方案 图4-2 别墅/复式/大平层流程图 图4-3 普通户型流程图 失败 失败 成功 明确部署点的面板位置 开始工勘 有无暗管 无 Wi-Fi及网口测速， IPTV和语音业务测试 布放牵引绳 客户确认工勘 使用旧网线不同意 成功 成功 橄榄头弹簧穿管 器穿管 布放光缆，检测 光功率变化，应 小于0.5dB 按照工勘确认结果， 完成光缆部署 利旧线缆穿管 穿管机器人工勘和 穿管 与客户确认 明线方案失败 结束工勘 客户确认验收 安装设备 结束施工 开始施工 线缆3根 有线缆：通过寻线器， 确认标记暗管两端出口位置 无线缆 线缆2根 有 失败 明确部署点的面板位置 开始 有无暗管 无 有线缆：通过寻线器， 确认标记暗管两端出口位置 Wi-Fi及网口测速， IPTV和语音业务测试 无线缆 线缆3根线缆2根 使用旧网线不同意 有 橄榄头弹簧穿管 器穿管 布放光缆，检测 光功率变化，应 小于0.5dB 与客户确认 明线方案 利旧线缆穿管 客户确认验收 安装设备 结束 失败 失败 同意 成功 对于普通平层住宅，工勘、施工流程可以合一，一次完成。 4.2.1 施工环境初步确认 施工前需要提前了解到客户家里相关信息，参考下表确认施工环境内容。 根据与客户沟通的情况，也可以向客户提供不同方案的施工后效果图，在施工方案选择上和客户达成一 致，并选择配备工具。 4.2.2 施工现场勘测 现场勘测需明确客户家庭环境情况，明确光缆走线位情况和设备摆放位置，具体勘测原则如下： 4.2.3 组网方案确认 组网方案的设计需要确保每个房间的Wi-Fi覆盖。具体组网原则如下： 4.2 工勘指南 内容 获取家庭布局场景信息 客厅布局信息包括但不限于： 是否有家庭配线箱，家庭配线箱位置，客厅放置 ONT 位置要求，客厅是否有光缆面板等； 家庭配线箱信息包括但不限于： 家庭配线箱内部照片，家庭配线箱尺寸，家庭配线箱 是否有弱电管直通客厅指定位置等； 弱电管道信息包括但不限于： 弱电管道内径，管道内是否有线缆，线缆尺寸，管道到 指定位置大致距离等。 项目 勘测原则 确认入户光缆及家庭配线箱位置 确保家庭配线箱有冗余位置放置设备 主/从光猫放置位置 主光猫应选择放置在室内光缆的汇聚点，如在家庭配线箱首选家庭配线 箱，如室内无家庭配线箱，可灵活放置合适位置。 从光猫则应该根据Wi-Fi覆盖情况来选择合适的放置点。 布放光缆确认 明确需要布放光缆的地方，并统计数量和距离 光缆面板安装位置确认 明确客厅和房间光缆面板安装的位置及个数 2221 04FTTR工程部署 主光猫：应在家庭配线箱预留主光猫的放置位置，并预留220V电源。 从光猫：原则上，每个房间放置一台。 4.3.1 暗管施工方案 对于墙内铺设有暗管的房屋应采用暗管施工方案。首先确定暗管位置（比如从家庭配线箱到客厅电视墙 的暗管），暗管施工分为两大步骤： 布放牵引绳：不同的暗管施工方案，操作步骤有所不同 布放光缆：通过牵引绳布放，不同的暗管施工方案操作步骤相同。穿管器是金属材质，如果暗管内有 强电线缆，则禁止施工。 步骤 1 布放牵引绳 利旧线缆牵引安装：通过抽出旧线缆将牵引绳拉入管道内。 橄榄头弹簧穿管器安装：通过橄榄头弹簧穿管器完成暗管穿通。 4.3 施工指南 握住手柄，逆时针方向拧开蝶 形螺母，拉出部分弹簧伸入管道内。 距离弱电管口长度10cm左右， 拧紧蝶形螺母。 步骤1 步骤2 穿管机器人安装 适用场景：弱电管存在“三通”的场景，橄榄头弹簧穿管器难以穿通、需勘查阻塞点并使用穿管机器 人进行穿通的场景。 将穿管机器人线缆手工推入弱电管，进行工勘或穿管施工。 步骤 2 布放光缆 选择合适长度的蝶形光缆完成布放。 握住手柄用力下压的同时，另一 只手顺时针旋转摇柄，直到通过直角。 通过直角后即可拧松螺形螺母， 继续向前穿通弱电管。 步骤3 步骤4 4.3.2 明线施工方案（PVC透明防水贴） 工勘或施工过程中发现暗管无法被穿通或房屋无暗管时，可选择采用明线施工方案。使用PVC透明防水 贴进行施工，具有美观、易施工和易更换等特点，典型施工示例如下： 2423 04FTTR工程部署 水平敷设：沿直线路径敷设。 距离较长时，光缆易发生扭曲，因 此固定光缆前，多加注意其弯曲情 况，及时纠正。 阳角敷设：在平面转弯处使用。 与阴角敷设类似，但要注意拐角处 光缆弯曲半径，勿超过光缆正常弯 曲范围。 踢脚线敷设：沿踢脚线路径敷设。 透明防水贴上部贴墙，中部吻合踢 脚线上表面，下部贴合踢脚线铅垂 面；保证光缆被粘合在踢脚线与墙 面的交界处。 门后敷设：在线槽末端使用。 确保门的开闭对光缆无影响； 可将光缆全部包入防水贴，避免灰 尘水渍进入防水贴内，减少其使用 寿命。 阴角敷设：在平面转弯处使用。 透明防水贴上部贴墙，中部吻合踢 脚线上表面，下部贴合踢脚线铅垂 面；两侧分别固定，排出气泡。 弯角敷设：在平面转弯处使用。 多条光缆同时敷设时，可使用其它 胶带辅助固定，防止光缆绞结。 门前敷设：在内侧直角转弯处使 用。 光缆出门缝，使转角处前后胶 带严丝合缝，可额外粘贴小块防水 贴，保护光缆；注意控制转角处光 缆弯曲半径。 弯角敷设：在平面转弯处使用。 多条光缆同时敷设时，可使用其它 胶带辅助固定，防止光缆绞结。 4.3.3 光缆面板安装 部署光缆时，建议将不带SC接头的一端，布放在家庭配线箱。这样在光缆面板侧，可以实现免熔纤。光 缆面板空间有限，熔纤连接处不好放置在里面。 完成明线或暗管施工后，在86底盒上完成光缆面板安装，并连接尾纤。 完
展开阅读全文
