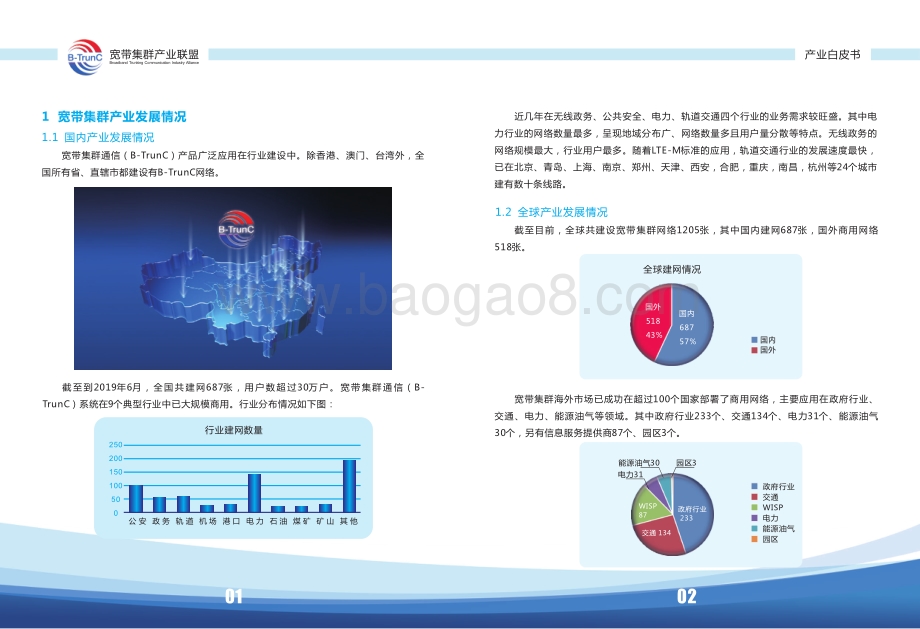

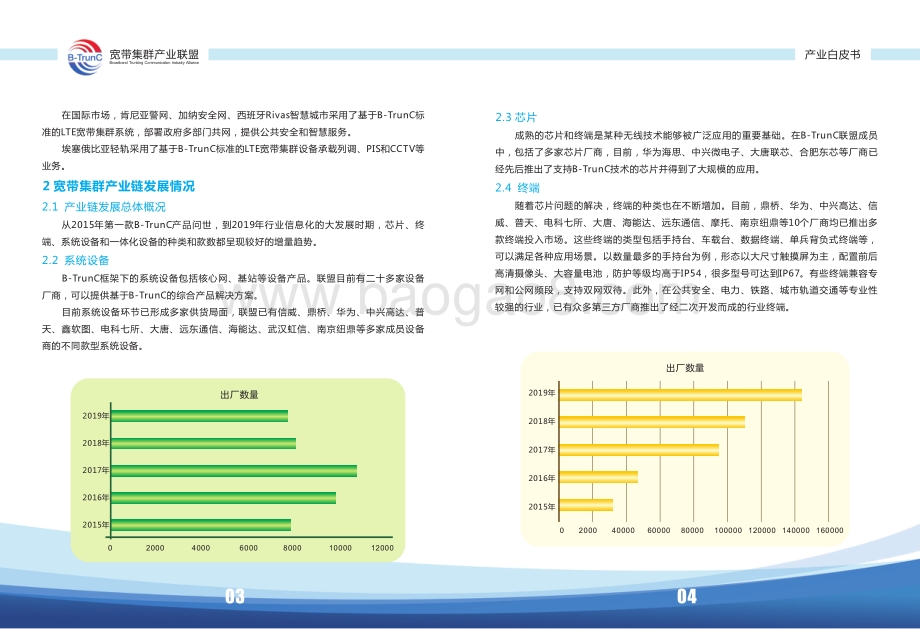

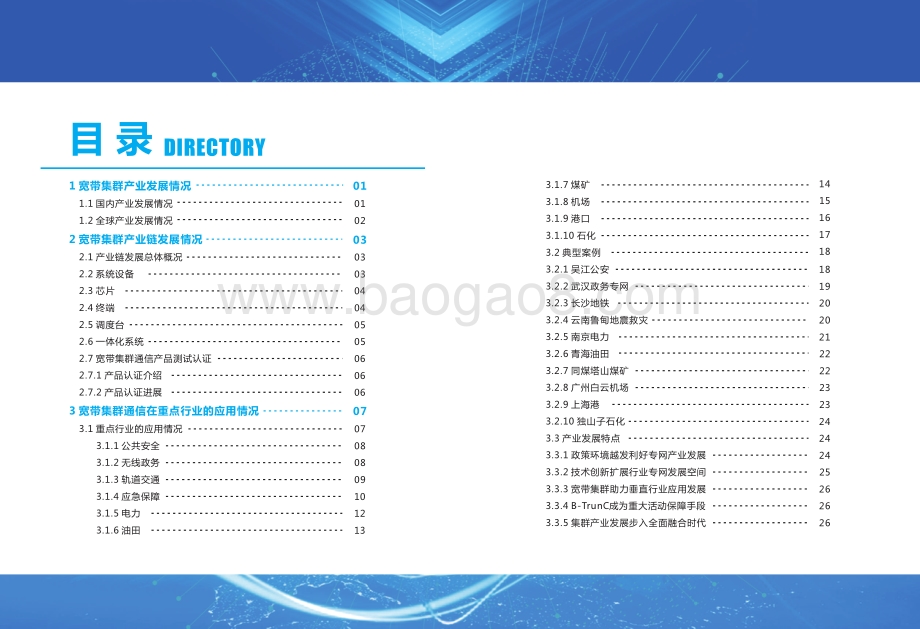

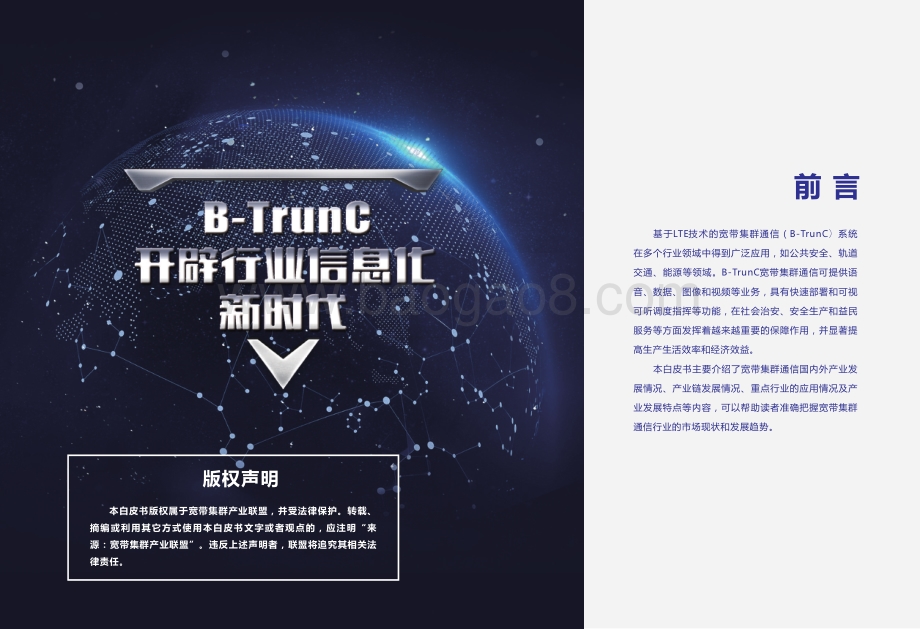

2019 宽带集群（B-TrunC） 产业白皮书 b-trunc/ 宽带集群产业联盟 Broadband Trunking Communication Industry Alliance 基于LTE技术的宽带集群通信（B-TrunC）系统 在多个行业领域中得到广泛应用，如公共安全、轨道 交通、能源等领域。B-TrunC宽带集群通信可提供语 音、数据、图像和视频等业务，具有快速部署和可视 可听调度指挥等功能，在社会治安、安全生产和益民 服务等方面发挥着越来越重要的保障作用，并显著提 高生产生活效率和经济效益。 本白皮书主要介绍了宽带集群通信国内外产业发 展情况、产业链发展情况、重点行业的应用情况及产 业发展特点等内容，可以帮助读者准确把握宽带集群 通信行业的市场现状和发展趋势。 前 言 版权声明 本白皮书版权属于宽带集群产业联盟，并受法律保护。转载、 摘编或利用其它方式使用本白皮书文字或者观点的，应注明“来 源：宽带集群产业联盟”。违反上述声明者，联盟将追究其相关法 律责任。 1 宽带集群产业发展情况 1.1 国内产业发展情况 1.2 全球产业发展情况 2 宽带集群产业链发展情况 2.1 产业链发展总体概况 2.2 系统设备 2.3 芯片 2.4 终端 2.5 调度台 2.6 一体化系统 2.7 宽带集群通信产品测试认证 2.7.1 产品认证介绍 2.7.2 产品认证进展 3.1.7 煤矿 3.1.8 机场 3.1.9 港口 3.1.10 石化 3.2 典型案例 3.2.1 吴江公安 3.2.2 武汉政务专网 3.2.3 长沙地铁 3.2.4 云南鲁甸地震救灾 3.2.5 南京电力 3.2.6 青海油田 3.2.7 同煤塔山煤矿 3.2.8 广州白云机场 3.2.9 上海港 3.2.10 独山子石化 3.3 产业发展特点 3.3.1 政策环境越发利好专网产业发展 3.3.2 技术创新扩展行业专网发展空间 3.3.3 宽带集群助力垂直行业应用发展 3.3.4 B-TrunC成为重大活动保障手段 3.3.5 集群产业发展步入全面融合时代 目 录 DIRECTORY 01 01 02 03 03 03 04 04 05 05 06 06 06 14 15 16 17 18 18 19 20 20 21 22 22 23 23 24 24 25 26 24 26 26 3 宽带集群通信在重点行业的应用情况 3.1 重点行业的应用情况 3.1.1 公共安全 3.1.2 无线政务 3.1.3 轨道交通 3.1.4 应急保障 3.1.5 电力 3.1.6 油田 07 07 08 08 09 10 12 13 宽带集群产业联盟 Broadband Trunking Communication Industry Alliance 产业白皮书 01 02 1 宽带集群产业发展情况 1.1 国内产业发展情况 宽带集群通信（B-TrunC）产品广泛应用在行业建设中。除香港、澳门、台湾外，全 国所有省、直辖市都建设有B-TrunC网络。 截 至 到2019年6月 ， 全 国 共 建 网687张 ， 用 户 数 超 过30万 户 。 宽 带 集 群 通 信 （B- TrunC 系统在9个典型行业中已大规模商用。行业分布情况如下图：） 近几年在无线政务、公共安全、电力、轨道交通四个行业的业务需求较旺盛。其中电 力行业的网络数量最多，呈现地域分布广、网络数量多且用户量分散等特点。无线政务的 网络规模最大，行业用户最多。随着LTE-M标准的应用，轨道交通行业的发展速度最快， 已在北京、青岛、上海、南京、郑州、天津、西安，合肥，重庆，南昌，杭州等24个城市 建有数十条线路。 1.2 全球产业发展情况 截至目前，全球共建设宽带集群网络1205张，其中国内建网687张，国外商用网络 518张。 宽带集群海外市场已成功在超过100个国家部署了商用网络，主要应用在政府行业、 交通、电力、能源油气等领域。其中政府行业233个、交通134个、电力31个、能源油气 30个，另有信息服务提供商87个、园区3个。行业建网数量 250 200 150 100 50 0 公 安 政 务 轨 道 机 场 港 口 电 力 石 油 煤 矿 矿 山 其 他 政府行业 交通 WISP 电力 能源油气 园区交通 134 政府行业 233 WISP 87 电力31 能源油气30 园区3 全球建网情况 国外 518 43% 国内 687 57% 国内 国外 宽带集群产业联盟 Broadband Trunking Communication Industry Alliance 产业白皮书 03 04 在国际市场，肯尼亚警网、加纳安全网、西班牙Rivas智慧城市采用了基于B-TrunC标 准的LTE宽带集群系统，部署政府多部门共网，提供公共安全和智慧服务。 埃塞俄比亚轻轨采用了基于B-TrunC标准的LTE宽带集群设备承载列调、PIS和CCTV等 业务。 从2015年第一款B-TrunC产品问世，到2019年行业信息化的大发展时期，芯片、终 端、系统设备和一体化设备的种类和款数都呈现较好的增量趋势。 B-TrunC框架下的系统设备包括核心网、基站等设备产品。联盟目前有二十多家设备 厂商，可以提供基于B-TrunC的综合产品解决方案。 目前系统设备环节已形成多家供货局面，联盟已有信威、鼎桥、华为、中兴高达、普 天、鑫软图、电科七所、大唐、远东通信、海能达、武汉虹信、南京纽鼎等多家成员设备 商的不同款型系统设备。 2 宽带集群产业链发展情况 2.1 产业链发展总体概况 2.2 系统设备 2.3 芯片 2.4 终端 成熟的芯片和终端是某种无线技术能够被广泛应用的重要基础。在B-TrunC联盟成员 中，包括了多家芯片厂商，目前，华为海思、中兴微电子、大唐联芯、合肥东芯等厂商已 经先后推出了支持B-TrunC技术的芯片并得到了大规模的应用。 随着芯片问题的解决，终端的种类也在不断增加。目前，鼎桥、华为、中兴高达、信 威、普天、电科七所、大唐、海能达、远东通信、摩托、南京纽鼎等10个厂商均已推出多 款终端投入市场。这些终端的类型包括手持台、车载台、数据终端、单兵背负式终端等， 可以满足各种应用场景。以数量最多的手持台为例，形态以大尺寸触摸屏为主，配置前后 高清摄像头、大容量电池，防护等级均高于IP54 很多型号可达到IP67。有些终端兼容专 网和公网频段，支持双网双待。此外，在公共安全、电力、铁路、城市轨道交通等专业性 较强的行业，已有众多第三方厂商推出了经二次开发而成的行业终端。 ， 0 2000 4000 6000 8000 10000 12000 2019 2018 2017 2016 2015年 年 年 年 年 出厂数量 2019 2018 2017 2016 2015年 年 年 年 年 出厂数量 0 2000 40000 60000 80000 100000 120000 140000 160000 宽带集群产业联盟 Broadband Trunking Communication Industry Alliance 产业白皮书 05 06 2.5 调度台 B-TrunC联盟中设备厂家宽带集群系统能提供调度台客户端并可实现宽带集群调度功 能。调度台与核心网间D接口的开放利于系统集成商在各种终端上实现集群控制功能，满 足不同行业及场景的使用要求，提供调度、管理等功能。 目前，联盟已有会员信威、普天、电科七所、大唐、远东通信、海能达、武汉虹信等 多家设备商有多款调度台设备。 2.6 一体化系统 应急场景下的通信需求具有时间和地点不确定性、不可预测性、业务紧急性、网络构 建快速性和过程短暂性等特点。一体化系统具有高灵活性、高安全性、易于运输、易于架 设部署等特点，为各类紧急情况提供及时有效的通信保障，是综合应急保障体系的重要组 成部分，更是抢险救灾的生命线。在事件发生时，能快速完成应急联动网络的组建，确保 指挥调度有效、维护政务通信畅通，达到“反恐维稳”、“保障通信”的目的。 目前，联盟已有会员信威、华为、鼎桥、中兴高达、大唐、普天、烽火、鑫软图、海 能达等多家设备商推出一体化系统设备。 2.7 宽带集群通信产品测试认证 2.7.1 产品认证介绍 2.7.2 产品认证进展 随着B-TrunC标准的完成，2014年底至2015年主要设备商的B-TrunC产品陆续完成研 发。为了培育我国宽带集群市场，保证产品之间的互联互通，促进行业市场应用，宽带集 群产业联盟开展对宽带集群B-TrunC产品的认证工作。 B-TrunC产品认证针对产品的接口协议一致性、产品的功能和性能、不同设备商之间 产品的互联互通性开展测试。B-TrunC认证目前主要有三种，分别是第一阶段产品认证、 第二阶段产品认证和外场认证。 截至目前，第一阶段产品认证已有信威、鼎桥、华为、中兴高达、普天、鑫软图、电 科七所、大唐、海能达、远东通信、摩托、武汉虹信、天津京信、南京纽鼎等14家设备商 推出了B-TrunC产品，设备种类有：网络设备、手持终端设备、车载终端设备、CPE数据 终端设备和调度台设备，其中已有90款B-TrunC Rel.1产品通过了联盟的单系统测试认 证。信威、鼎桥、华为、中兴高达、普天、鑫软图、电科七所、大唐、海能达、远东通 2019 2018 2017 2016 2015年 年 年 年 年 出厂数量 0 200 400 600 800 1000 1200 1400 2019 2018 2017 2016 2015年 年 年 年 年 出厂数量 0 20 40 60 80 100 120 140 160 180 宽带集群产业联盟 Broadband Trunking Communication Industry Alliance 产业白皮书 07 08 信，摩托、武汉虹信共计12个厂家的49款产品颁发了互联互通认证证书。截至目前，联盟 已完成了四轮互联互通产品认证测试，这标志着不同厂商设备之间的互联互通已经完全实 现，是B-TrunC产业发展的重要里程碑。 2019年5月应市场发展需求，联盟启动了B-TrunC第二阶段产品认证测试，已有鼎 桥、中兴高达两家设备商的核心网设备、基站设备、手持终端设备，共计6款设备通过认 证。 3 宽带集群通信在重点行业的应用情况 3.1 重点行业的应用情况 3.1.1 公共安全 地市公共安全部门采用LTE无线专网建设其新一代宽带无线网络，进行公安宽窄融合试 点，为公共安全领域LTE宽带集群业务应用提供更加贴近实战的场景。对于公共安全行业专 网的建设，各地根据实际情况选择了多种建设方式，一般采取热点覆盖、宽窄结合的分阶 段建设的模式，逐步完成主城区乃至全辖区的LTE宽带专网覆盖，最终建成窄带加LTE融合 的公安无线专网。在公安警务宽带专网方面，目前B-TrunC宽带集群解决方案应用在上 3.1.2 无线政务 自2012年开始，我国陆续在北京、天津、南京、深圳、海南、湖北、山东、安徽、江 西等开展LTE政务专网试验。我国LTE政务试验网采取城市或行业申请，无线电管理局授权 频率、使用地区和期限的方式开展，部分城市的LTE政务网正在建设并发挥了积极的作用。 我国大中城市LTE政务网建设和应用将进一步扩大范围，全国多个省市地区已使用或者计划 使用基于B-TrunC标准的宽带多媒体数字集群通信系统构建无线政务专网。 在政务宽带专网方面，已经建设了数千基站，建网五十余张，正在使用的政务专网终 端已经达到十四万部，承载定制的业务应用近百种，可以实现岗位管理和随时随地的执法 办公。 海、武汉、西安、齐齐哈尔、漓江、丽水、吴江等城市，已经建设了数千基站，网络数突 破一百张，正在使用的警务专网终端达到五万部，承载定制的业务应用超过上百种，在这 些区域能够实现随时随地的警务执法和移动警务办公。 宽带集群产业联盟 Broadband Trunking Communication Industry Alliance 产业白皮书 09 10 3.1.3 轨道交通 轨道交通的发展水平已成为衡量一个城市综合实力的砝码。而轨道交通的建设和运行 需要通信系统的支撑。作为轨交运行的底层支撑和综合保障，专网通信显得尤为重要。B- TrunC宽带集群通信系统具有高可靠的抗干扰能力、多业务QoS保障机制以及高速移动下 的稳定性，可实现一张网络同时承载CBTC、集群调度业务、视频监控、乘客信息系统 （PIS）和列车运行状态监测等综合信息，为车地无线传输系统的简化提供了便利，同时降 低了网络部署和维护成本。 截至目前，B-TrunC宽带集群解决方案共为国内24个城市60多条线路打造车地无线专 网通信系统，包括北京、广州、南京、苏州、郑州、石家庄、上海、贵阳等地线路，用户 数过万。 应急无线专网建成后，依托其强大的无线宽带数据能力和融合的多媒体宽带集群调度 功能，可以为快速准确的处置突发事件带来更大的便利：移动监控提供全新的现场信息获 取手段，移动应急指挥中心满足了全城指挥调度的工作方式。移动监控和移动应急指挥中 心作为移动的现场指挥所，负责现场指挥工作，并与现有的固定应急指挥中心保持实时通 信联络，传递语音、图像、视频和数据信息。对于突发事件人员处于移动中的情况，移动 指挥中心还可以进行持续跟踪。 在应急事件保障中,宽带专网能够实现各子系统有机整合，各部门彼此联系、信息共 享、相互协同，实现现场图像采集、数据采集查询、GPS定位、保密通讯、多媒体的数据 3.1.4 应急保障 宽带集群产业联盟 Broadband Trunking Communication Industry Alliance 产业白皮书 1 1 12 利用一体化系统进行无线视频采集与协同指挥作战，保证在其控制范围之内的监控和 指挥能力，结合配置视频调度、语音等模块可实现对临时作战群组之内的监控和指挥能 力。 当发生应急事件时，通过部署调度系统和视频回传系统的应急通信车，快速到达现场 后，就地指挥现场应急，或者将现场的视频信息通过卫星回传至指挥中心。回传可根据实 际条件使用卫星、微波、公网等方式实施。 宽带集群多媒体应急通信指挥车解决方案，契合参加应急抢险部门客户的实际应用需 求，极具市场潜力，特别适合于要求保密性高、移动性好、无线带宽大、可快速应对突发 事件的救援应用，是无线宽带应急指挥通信系统的最佳选择。 3.1.5 电力 近年来多个地方已经建设TD-LTE电力无线通信专网，充分验证了TD-LTE宽带集群专 网的安全性和可靠性。国家电网在江苏、四川、冀北、甘肃、山西、重庆、山东、江西等 地陆续使用TD-LTE系统展开TD-LTE与电力系统业务结合的规模化实验网建设并验收运 行，南方电网在珠海、广州、深圳、佛山、贵阳等地分别建设了实验网，运行效果良好。 终端种类涉及配网自动化终端、计量自动化业务点终端、视频监控终端等，为电力配 用电业务提供安全可靠的通信服务，满足海量中低压电力业务节点的通信需求。目前各地 正在进一步扩容现有网络，覆盖更多的配电节点，接入更多更丰富的业务类型。云南电 力、东莞电力及深圳电力部署TD-LTE电力应急通信车，实现以应急通信车为中心的区域内 抢修人员与指挥人员的实时语音、集群和视频指挥调度，并可与上级指挥中心实现无缝融 合通信。 截至目前，B-TrunC宽带集群电力解决方案已在南京、冀北、甘肃、山西、重庆、山 东等城市应用，共建网百余张，用户数四万多。 修图中 宽带集群产业联盟 Broadband Trunking Communication Industry Alliance 产业白皮书 13 14 3.1.6 油田 TD-LTE宽带集群系统已在青海油田得到广泛应用，实现油、气、水井井场及小型站库 生产数据自动化采集，油气田生产数据实时监控，提高油气田生产管理自动化水平，使油 田生产的自动化程度得到了进一步提高，有效提高了生产效率，对井场作业的安全性也有 很大的提升。 采用TD-LTE无线专网实现油田的智能化管理，能有效提高管理水平和生产效率，降低 生产成本，保障生产过程安全，节约能源，保护环境。 通过建设B-TrunC宽带集群系统，覆盖生产现场的无线网络，并与企业有线网络互联 互通，实现各类采集数据的可靠传输；通过数据回传和GIS系统，在厂区地图中呈现各类传 感器和终端的实时状态、数据，配合无线视频调度、集群对讲、智能巡检、人员安全管理 等上层应用，使现场操作更加规范化、协同化、科学化和智能化，使人员安全的监控和管 理更加主动、及时和准确，进一步加强企业操作作业和安全管控能力，提升企业精细化管 理水平。 截至目前，B-TrunC已在青海油田、塔里木油田等地具有解决方案，共建网20多张， 用户数近万户。 3.1.7 煤矿 无线通信技术在煤矿井下的应用已经成为煤炭开采时实时掌握井下工作人员的分布及 设备作业情况，实时监测井下数据、提高抢险救灾、安全救护和及时搜救的必备系统。 TD-LTE的宽带集群解决方案在煤矿行业主要有三大应用场景：井工矿、露天矿、洗煤厂。 对于井工矿场景，TD-LTE无线专网实现了井下作业区、井上办公区和生活区的全覆 盖，同时还可以与运营商网络、煤矿有线网络、其它通信系统实现互联互通；提供业务包 括语音对讲、语音点对点呼叫、车辆调度、远程专家故障诊断、视频回传、挖煤机工作传 感器数据采集和控制等；通过专业集群生产调度，满足井下安全生产，防止水、火、瓦 斯、顶板等事故的威胁，满足生产、人员、设备之间的运输、安装和调试配合，也满足地 面的生产调度管理部门、辅助部门和井下作业及时协调。 对于露天矿和洗煤厂室外作业场景，作业矿车的卡调系统通过TD-LTE专网承载，能显 著提高生产效率，同时保证了矿车的作业安全；作业班组如安防组、爆破组、车队等通过 集群调度能够高效协同作业；各种水位、排水、边坡监测传感器通过LTE网络接入后台管 理系统，做到全方位的安全物联监测。 宽带集群产业联盟 Broadband Trunking Communication Industry Alliance 产业白皮书 15 16 3.1.8 机场 近年来，整个国际航空市场不断增长，我国航空旅客量的增幅更是远超国际平均水 平。与此同时，许多机场在安全保障、航班正常率等方面面临严重挑战。解决这些问题无 疑需要更为强大的信息化支撑，B-TrunC宽带集群逐渐成为最佳选择。 B-TrunC宽带集群解决方案通过一张网络为机场提供覆盖航班流、旅客流、行李流和 应急救援的全流程调度和管理业务，可综合承载语音、高清视频、IM、GIS定位等多媒体 调度功能，实现整个流程的数字化。 历经五年多的拓展，B-TrunC宽带集群解决方案已在机场实现规模化运用，有效解决 了机场用户的痛点和难点，重塑了其工作流程，实现了机场服务水平质的飞跃。截至目 前，全国四十家大型机场中，已有广州白云、南宁吴玗、上海虹桥/浦东、重庆江北、三亚 凤凰、南京禄口等多家机场部署了B-TrunC宽带集群解决方案，总用户近万户。 港口是资源配置的枢纽，在交通运输系统中起着举足轻重的作用。目前，全球共有 300多个重要港口，其中中国有87个主要沿海港口。港口建设正向大型化、集约化、专业 化、现代化方向发展。同时，港口业务竞争日益激烈，码头港口集团港口群资源不断 整合。因此，提升效率是目前港口首要关注点。 3.1.9 港口 基于B-TrunC标准的TD-LTE宽带集群通信系统是适用于港口码头的无线通信解决方 案，它具备高容量、大带宽、广覆盖三大特点，而这三点恰好是港口码头无线方案所需要 的。TD-LTE宽带无线专网解决方案，可以提供话音、数据、文字、图片、视频、定位等多 种通信手段，即时获取现场作业数据、图像，进行实时录入、交互、存储，统一指挥调 度，可以保障企业的安全生产、节能减排、风险防控，质量管理。 宽带集群产业联盟 Broadband Trunking Communication Industry Alliance 产业白皮书 17 18 B-TrunC解决方案把重要的港口业务，如PTT语音调度、基于GIS(地理信息系统)的精 准调度、TOS和RCMS数据、无线实时视频监控、以及理货业务集成到一张网络中，为客 户提供了高可靠的专业集群性能，强大的数据传输能力以及灵活的带宽分配能力。 石化物联网项目面向石化企业生产现场的操作执行管理业务，项目按照采集层、传输 层和应用层三层架构搭建炼化物联网系统，通过为石化企业现场的装置、罐区、设备和人 员等现场管控对象部署各类传感器、手持终端、RFID射频标签等数据采集感知设备，提高 企业现场数据自动化采集率。 通过建设B-TrunC宽带集群系统，覆盖生产现场的无线网络，并与企业有线网络互联 互通，实现各类采集数据的可靠传输；通过数据回传和GIS系统，在厂区地图中呈现各类 传感器和终端的实时状态、数据，配合无线视频调度、集群对讲、智能巡检、人员安全管 理等上层应用，使现场操作更加规范化、协同化、科学化和智能化，使人员安全的监控和 管理更加主动、及时和准确，进一步加强企业操作作业和安全管控能力，提升企业精细化 管理水平。 基于B-TrunC标准的TD-LTE宽带集群通信系统是炼化物联网系统网络的重要补充；炼 化物联网作为面向生产操作层的信息系统，主要为炼化企业生产现场的装置、罐区、设 备、厂区、周界、物流和人员等现场管控对象部署各类传感器、智能分析设备、RFID射频 标签等数据采集感知设备，搭建企业有线和无线网络传输通道，进而实现对现场设备的实 时采集与传输，为上层物联应用提供稳定、可靠的现场数据支持；通过现场检测管理、安 全防范管理及资产可规化管理等应用，着力提升炼化企业的安全监控水平和智能管控水 平。 3.1.10 石化 3.2 典型案例 3.2.1 吴江公安 在建设宽带集群专网前，吴江公安主要使用模拟集群，由于无法承载视频、GIS等业 务，导致扁平化、可视化指挥无法全面落地，而且一线警员需要携带多种警务终端，使用 很不方便。为了彻底解决问题，确定了“使用专用频段、建设自主专网，采用宽带技术” 的跨越式发展方向。2016年，吴江紧贴实战需求，成功构建了宽带集群政务专网系统。 2016年至今，吴江公安局在警务云中心建设、警务大数据、各类警务实战平台开发方 面，取得长足进步。在国内率先建设LTE无线宽带警用专网，许多创新应用走在公共安全领 域的前列。目前项目规模达到100多个基站，近2000部终端。 杭州G20峰会期间，时任公安部部长的郭声琨委员在应急指挥车上，通过视频图像视 察了吴江G20安保工作，给予充分肯定；在国家级会议、大型国际活动如环太湖自行车赛 等多次安保任务中，该系统为领导实时掌握现场动态、精准决策发挥了关键作用。 宽带集群产业联盟 Broadband Trunking Communication Industry Alliance 产业白皮书 19 20 3.2.2 武汉政务专网 2016年武汉市启动建设全市统一的政务服务平台，实现数据互联互通，通过建设无线 专用网络，为政府提供安全高效的无线办公环境。 武 汉 市 无 线 政 务 专 网 频 率 为1447-1467MHz 基 于B-TrunC集 群 技 术 建 设 ， 超 过 400多个基站，覆盖三环内主要道路、三环外交通卡口，具备移动视频采集、高清视频实 时回传、多媒体集群调度、应急指挥联动等功能。建成以来，武汉市无线政务专网已成功 保障世界杯预选赛、武汉马拉松、武汉国际渡江节等多项重大活动，并积极探索支撑智能 机器人、无人机等AI领域应用，有效提高政府管理和应急能力，为武汉市新型智慧城市建 设“保驾护航”，具有示范和引领作用。 ， 3.2.3 长沙地铁 长沙轨道交通4号线，该线一期工程（罐子岭站至杜家坪站）于2014年12月31日开工 建设，并于2019年5月26日载客试运营。 长 沙 轨 道 交 通4号 线 一 期 工 程 线 路 全 长 33.7千 米 ， 全 部 为 地 下 线 ； 共 设 置 车 站 25座，全为地下站。长沙4号线车地无线 通信系统采用B-TrunC标准的LTE技术，做 CBTC、PIS等 业 务 的 综 合 承 载 ， 采 用B- TrunC组播方式实现PIS数据流下发。该项 目 约 安 装 BBU设 备 30台 ， RRU设 备 146 台。 3.2.4 云南鲁甸地震救灾 2014年8月3日下午16时30分，云南省昭通市鲁甸县发生6.5级地震，导致原有通信设 施严重受损，无法使用。云南省消防总队携快速部署系统第一时间连夜赶往灾区，保障灾 区救援通信。面对道路塌方、河流阻隔、桥梁坍塌等现实困难，快速部署系统充分发挥了 灵活拆卸、小巧便携的优势，2个箱体实现全部4G LTE业务，成为第一批进驻震区的救援设 备，实施通信保障工作。抵达震区后，快速部署系统迅速与消防总队的卫星终端接通，实 时传输到昆明消防总队指挥中心。 在整个救援期间，快速部署系统多次保障搜救、防火、防疫工作，同时利用宽带LTE终 端全程拍摄总理到访视察情况。此次抗震救灾实战充分展现了宽带LTE解决方案在面临地震 等自然灾害下，具有便捷 部署、灵活安装、可视指 挥、全面掌控的优势。 宽带集群产业联盟 Broadband Trunking Communication Industry Alliance 产业白皮书 21 22 3.2.5 南京电力 江苏南京电力公司建设了LTE宽带集群专用网络，网络规模包括2套核心网设备，10套 BBU、30套RRU、1000多套CPE手持终端。用无线专网承载配电终端数据接入局端主站系 统，配合内嵌电力加密芯片的CPE进行配用电业务传输，可有效适应设备点多面广、环境 各异的特点，同时可满足可靠性、实时性、安全性和经济性要求。利用这张无线宽带网 络，对电网所辖的柱上开关、开闭所、环网柜、配电变压器等设备进行数据采集，实现配 电系统正常运行及事故情况下的监测、保护、控制和管理。还用于移动巡检、电力应急保 障等业务，通过语音集群和视频多媒体进行通信调度，提高保障效率。基于统一的物理网 络 可 承 载 更 多 的 电 力 业 务 ， 在 弥 补 光 传 输 网 络 和 无 线 公 网 通 信 覆 盖 的 基 础 上 ， 大 大 降 低 接 入 网 的 建 设 和 运 维 成 本。 3.2.6 青海油田 青海油田包含戈壁、沙漠、雅丹等 地貌，基站有效覆盖半径大约在5-10公 里左右。油田通过建设基于B-TrunC 标 准的TD-LTE宽带集群通信系统、覆盖 2000余口油气水井物联网终端，实现 油、气、水井井场及小型站库的生产数 据 自 动 采 集 ， 油 气 田 生 产 数 据 实 时 监 控，提高油气田生产管理自动化水平。 3.2.7 同煤塔山煤矿 同煤塔山煤矿是国内生产能力最大、年产1500万吨煤炭的特大型矿井，选择部署了 LTE宽带集群解决方案，一张网络承载全业务。主设备部署在中心机房，矿井内部署46个 RRU，覆盖巷道总长80多公里，与井下实时通话、集群对讲和视频联动；提供语音点呼、 集群对讲和视频调度功能，通过网关实 现与现有PBX互通，有线无线一体化调 度。一套系统承载语音视频调度、移动 视频监控和生产数据的回传，不仅网络 结构简单，大大降低后期维护难度，也 降低了综合成本。高质量语音和集群通 话，有线无线统一调度和视频功能，设 备检修远程专家指导，大大提高调度性 能和监控效率，为安全生产保驾护航。 3.2.8 广州白云机场 广州白云国际机场2号航站楼扩建工程完成后，能满足年旅客吞吐量8000万人次、货 邮吞吐量250万吨、飞机起降量62万架次的使用需求。航班量激增，机场的整体运营调度 系统也要求具有可预见性、快速反应能力、稳定而又安全的处理能力等，这就需要建设支 持语音、数据、位置和视频传输的 B-TrunC宽带集群通信调度系统。 白 云 机 场 宽 带 专 网 使 用1447- 1467MHz频段，一期使用5个基站 覆盖，目前正在规划二期扩容。部 署 了900余 部 智 能 终 端 ， 应 用 于 地 勤、物流、飞服、航服、安检、监 护、行李等部门。针对车载场景， 宽带集群产业联盟 Broadband Trunking Communication Industry Alliance 产业白皮书 23 24 3.2.9 上海港 上海港自2015年开始部署了B-TrunC宽带集群专网解决方案。目前已达到7套基站， 1000多用户，全网数据业务量300Gbps/天的规模。宽带专网信号重叠覆盖上海港冠东、 盛东集装箱码头，并实现与800MHz TETRA的互联互通，TOS APK应用于专用宽带集群终 端上。该解决方案把重要的港口业务，如PTT语音调度、基于GIS（地理信息系统）的精准 调度、TOS和RCMS数据、无线实时视频监控、以及理货业务集成到一张网络中，为客户 提供了高可靠的专业集群性能，强大的数据传输能力以及灵活的带宽分配能力。上海港计 划将此方案推广到上港集团下属的其它码头区域，为打造数字港口发挥举足轻重的作用。 3.2.10 独山子石化 独山子石化公司是集炼油化工于一体的世界级规模企业，是我国石油工业的发祥地之 一和西部重要的石油化工基地。 独山子石化公司部署B-TrunC宽带集群系统，覆盖生产厂区（乙烯厂和炼油厂）及城 市区82平方公里，实现了厂区内巡检业务终端、人员定位终端、射频标签读写设备、部分 无线数采仪表的数据回传，以及区域内的多媒体通信、移动视频回传。 3.3 产业发展特点 3.3.1 政策环境越发利好专网产业发展 公共安全方面 2018年3月，根据第十三届全国人民代表大会第一次会议，国务院批准设立应急管理 部。2019年无线通信网地方建设任务书指出省级应急管理部门统筹规划建设全省现场 应急通信系统。积极协调本地无线电管理部门，争取窄带和宽带频率资源；探索窄带、宽 带、自组网等通信技术在应急工作中的应用，为应急救援提供有效通信支撑。 宽带集群技术在各行各业的应用规模逐渐扩大，相关行业也纷纷在政策上给予支持。 公安部关于大力推进基础信息化建设工作的意见（征求意见稿）（公科信传发 201510号）、公安部公安信息化重点项目建设任 务书和关于大力推进基础信息化建设的意见等相关文件指出应建设一体化指挥调度 技术创新平台，建设宽窄带融合的无线专网，用来支撑指挥调度、图像传输、大数据的综 合应用需求，以提高指挥调度的快速反应和科学决策能力。 定制了NFC支架，智能手持终端通过NFC支架应用于车辆上，实现车辆管理等业务。同 时，在宽带集群网络上部署了智能应用系统，为机场智慧化提供可靠数据通道，是智慧机 场的重要通信平台。 宽带集群产业联盟 Broadband Trunking Communication Industry Alliance 产业白皮书 25 26 深。宽带集群专网的应用范围，也从最初的无线政务网，迅速扩展至其他垂直行业。在轨 道交通领域，1.8GHz集群专网已经写入行业标准向全国推广；在能源领域，油气物联网、 电力无线专网的建设中，无论是工作调度，还是行业数据采集传输，宽带集群专网都发挥 着必不可少的作用；在机场、港口等场景，宽带专网的应用正在逐步展开；在森林防火、 抗洪防汛等应急保障领域，对宽带集群的需求也在不断提升。 宽带集群在海外国际市场中快速发展，进一步提高了我国专网系统的国际竞争力。 B-TrunC宽带集群系统可以提供移动点监控、集群对讲、视频调度、定位信息、应用 承载和多种方式回传后方指挥中心等功能；且具有小型化程度高、灵活部署、“可视可 听”综合调度的特点；可部署在交通枢纽、会场、临时移动监控点和移动车载指挥平台等 区域，在安保过程中可并发清晰的语音和集群调度，与后方指挥中心联合编组、实时指挥 互动。这为重大活动保障、应急事件处置、自然灾害救援等方面提供了重要的通信保障。 近几年，宽带集群专网在国内多项大型会议或赛事中，都顺利完成通信保障工作。随 着专网保障的成功案例越来越多，保障会议规模越来越大，充分证明了我国宽带集群专网 的性能稳定可靠。 随着行业用户的需求不断提升，为用户提供无缝的通信保障是未来通信的发展目标。 这意味着窄带专网、B-TrunC宽带专网、公网三者需实现互联互通，进一步实现业务融合 和统一调度。 虽然5G标准里包含了支持关键任务通信能力，但B-TrunC专网具有独立网络、安全终 端、网络/用户优先级需求程度高等特点，与5G等通信网络技术的融合发展也是当前的趋 势之一。 3.3.4 B-TrunC成为重大活动保障手段 3.3.5 集群产业发展步入全面融合时代 2016年中国城市轨道交通协会技术装备专业委员会在遵循B-TrunC相关规范的基础上 制定了城市轨道交通车地综合通信系统（LTE-M）规范。LTE-M是针对城市轨道交通 综合业务承载需求的TD-LTE系统，它在保证基于通信的列车控制系统（CBTC 车地信息 传输基础上，可同时传输视频监控（IMS 、乘客信息系统（PIS 、列车运行状态监测、 集群调度业务等信息。 为了满足行业用户对规模组网的需求，B-TrunC第二阶段提供跨网互通和漫游能力， 并不断攻克技术难点，在关键技术上取得突破和增强。 组呼空口加密，组呼信令、数据的加密和完整性保护及端到端加密方案，更好的满足 了行业用户日益增长的安全需求 异频组呼测量配置，有针对性的满足了行业用户异频组网的需求，保证了集群业务和 宽带接入业务不受异频测量的影响 进一步优化了终端的移动性机制，对于空闲态终端将业务中断时延缩短到100毫秒以 内，大幅度的改善了用户体验 实现接入网共享（RAN Sharing ，支持在一个网络中为多个行业用户提供服务的能 力，为政务网等行业的共网建设模式提供了技术基础 支持更加丰富的业务功能，提供彩信、定位等多样化业务，将数据业务和集群业务完 美结合，提升指挥调度的效率和效果 支持与窄带集群互通，以适应无线专网“宽窄共存”的发展现状和趋势 增加物联网接入能力，对于机器类通信（eMTC 实现了面向专网的定制化，拓展了 专网业务的范围。 随着集群宽带化快速发展，行业用户对宽带集群的必要性和可用性的认识也不断加 轨道交通方面 3.3.2 技术创新扩展行业专网发展空间 3.3.3 宽带集群助力垂直行业应用发展 ） ） ） 。 。 。 ） 。 。 。 ）
