2018 SDN+NFV+IPv6 FEST白皮书.pdf

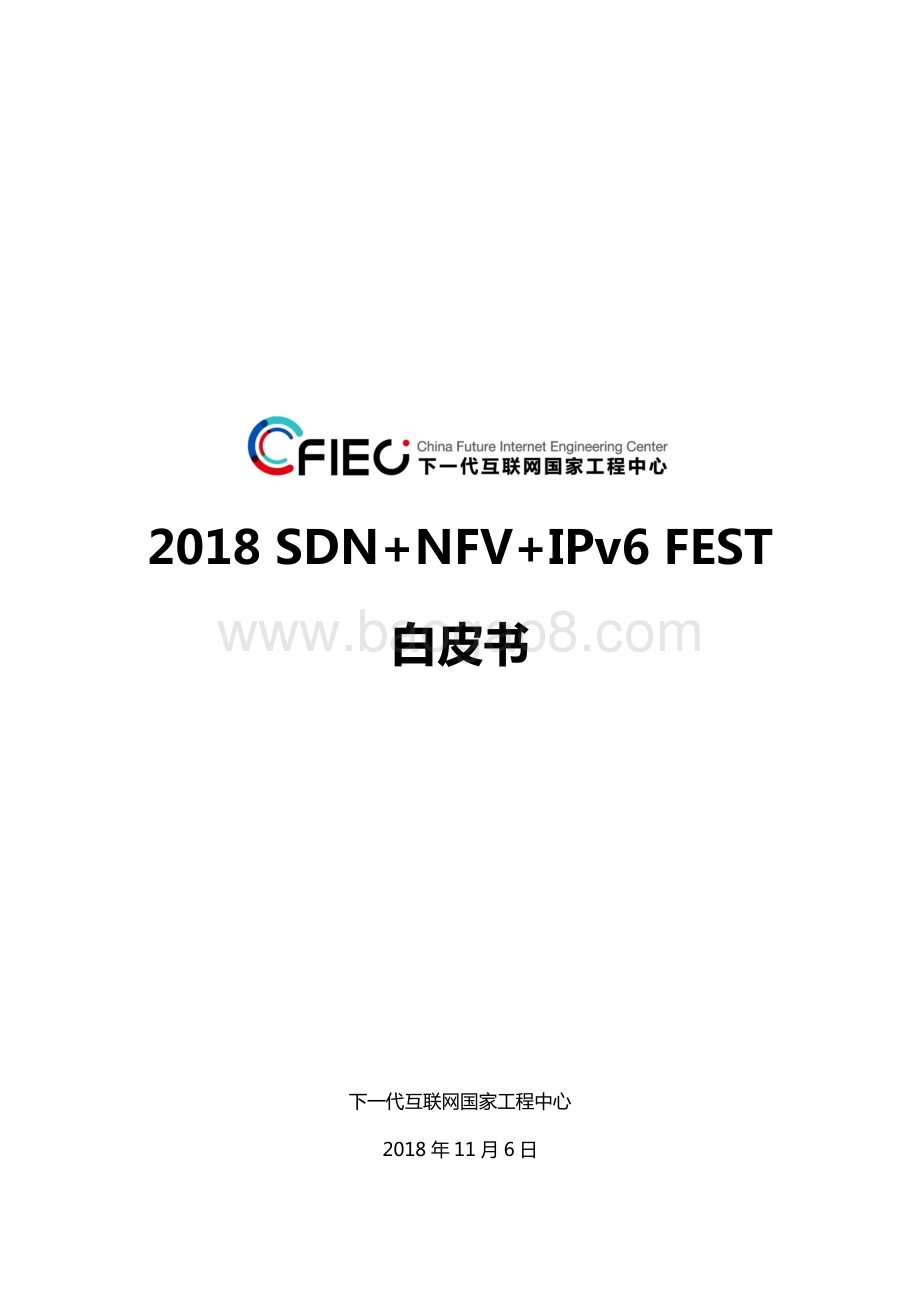

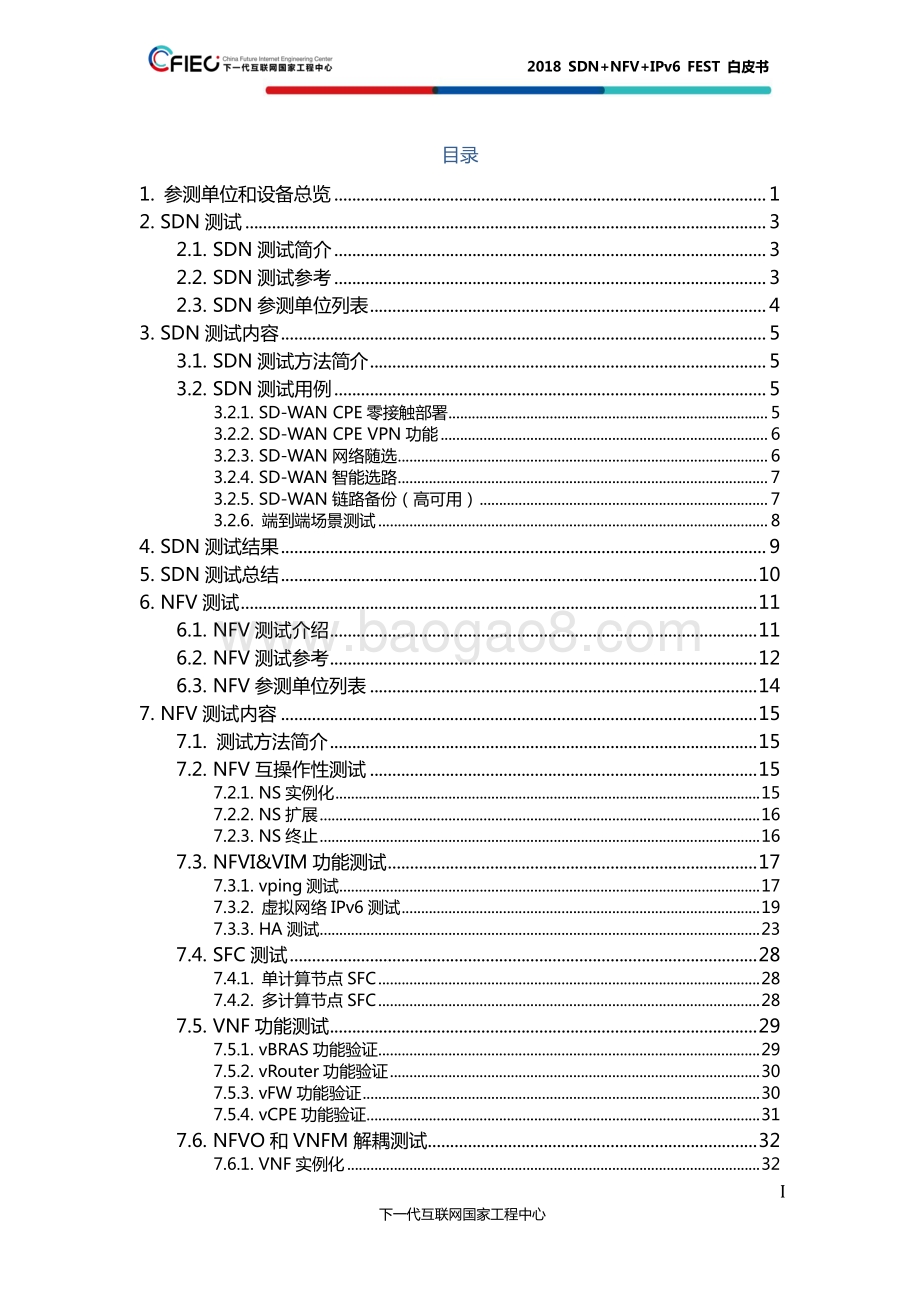

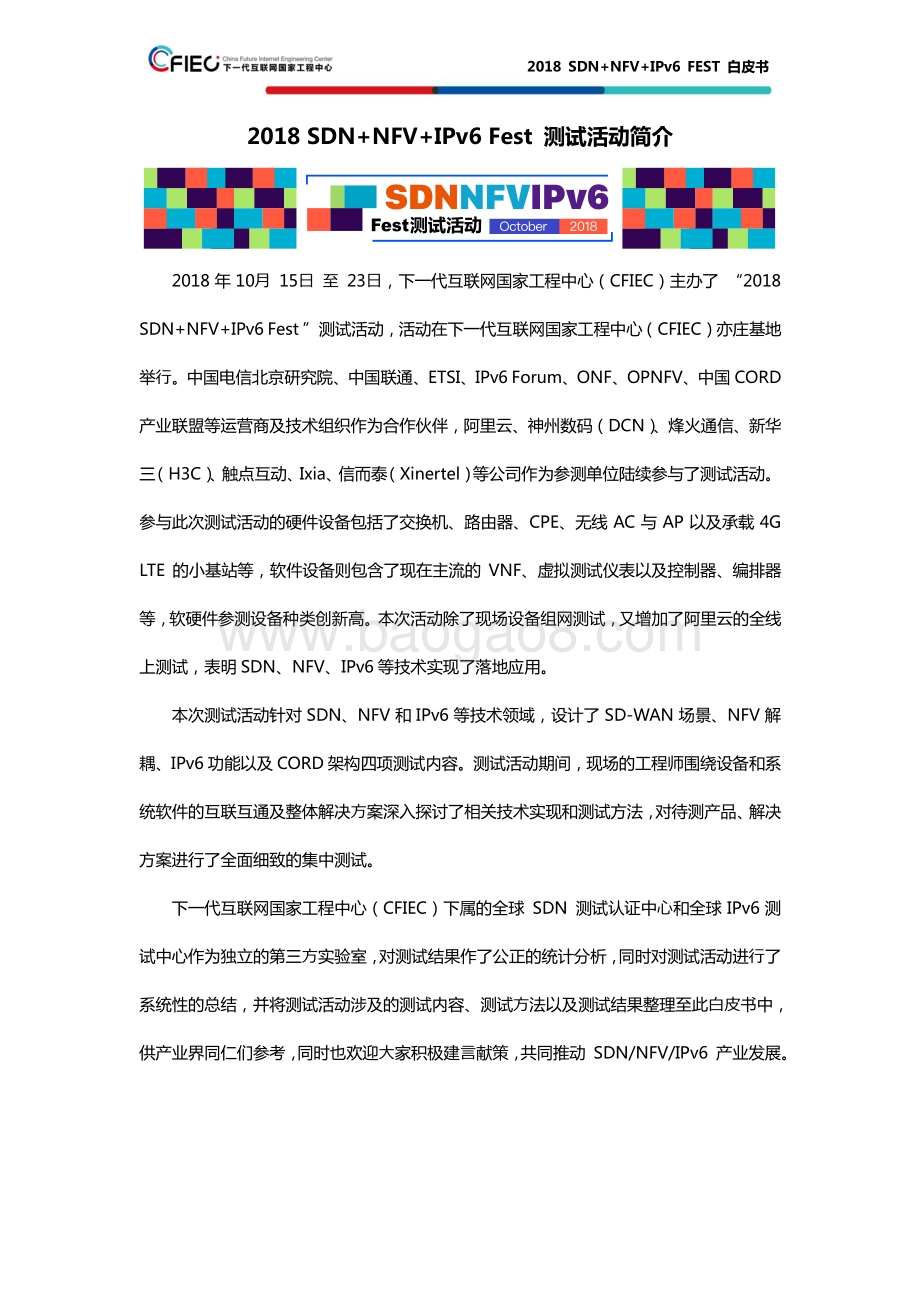

2018 SDN+NFV+IPv6 FEST 白皮书 下一代互联网国家工程中心 2018 年 11 月 6 日 2018 SDN+NFV+IPv6 FEST 白皮书 2018 SDN+NFV+IPv6 Fest 测试活动简介 2018 年 10 15 23 ， 下一代互联网国家工程中心（ CFIEC） 主办了 “ 2018 SDN+NFV+IPv6 Fest ” 测试活动， 活动在 下一代互联网国家工程中心（ CFIEC）亦庄 基地 举 。 中国电信北京研究院、中国联通、 ETSI、 IPv6 Forum、 ONF、 OPNFV、中国 CORD 产业联盟等运营商及技术组织 作为 合作伙伴 ， 阿里云、神州数码 （ DCN） 、烽火通信、 新华 三 （ H3C） 、触点互动、 Ixia、信而泰 （ Xinertel） 等公司 作为 参测单位 陆续参与了测试活动 。 参与此次测试活动的 硬件设备包括了交换机、路由器、 CPE、无线 AC 与 AP 以及承载 4G LTE 的小基站 等 ， 软件设备则包含了现在主流的 VNF、 虚拟测试仪表 以及控制器 、编排器 等， 软硬件参测设备种类创新高 。本次活动除了 现场设备组网测试，又增加了 阿里云 的全线 上测试 ， 表明 SDN、 NFV、 IPv6 等 技术 实现了 落地 应用 。 本次测试活动 针对 SDN、 NFV 和 IPv6 等技术领域， 设计了 SD-WAN 场景、 NFV 解 耦、 IPv6 功能以及 CORD 架构四项测试内容。 测试活动 期间，现场的 工程师围绕设备 和系 统软件 的互联互通 及 整体解决 案 深入探讨了相关技术实现和测试方法， 对待测产品、解决 方案进行了全面细致的集中测试。 下一代互联网国家工程中心（ CFIEC） 下 属 的 全球 SDN 测试认证中 和 全球 IPv6 测 试中心 作为 独立的 第三 实验室，对测试结果作了 公正 的统计分析，同时 对测试活动进 了 系统性 的 总结，并 将 测试活动涉及的测试内容、 测试 法以及测试结果整理 至 此 书中， 供产业界同仁们参考，同时也欢迎 家积极建 献策，共同推动 SDN/NFV/IPv6 产业发展 。 I 下一代互联网国家工程中心 2018 SDN+NFV+IPv6 FEST 白皮书 目录 1. 参测单位和设备总览 . 1 2. SDN 测试 . 3 2.1. SDN 测试简介 . 3 2.2. SDN 测试参考 . 3 2.3. SDN 参测单位列表 . 4 3. SDN 测试内容 . 5 3.1. SDN 测试方法简介 . 5 3.2. SDN 测试用例 . 5 3.2.1. SD-WAN CPE 零接触部署 . 5 3.2.2. SD-WAN CPE VPN 功能 . 6 3.2.3. SD-WAN 网络随选 . 6 3.2.4. SD-WAN 智能选路 . 7 3.2.5. SD-WAN 链路备份（高可用） . 7 3.2.6. 端到端场景测试 . 8 4. SDN 测试结果 . 9 5. SDN 测试总结 . 10 6. NFV 测试 . 11 6.1. NFV 测试介绍 . 11 6.2. NFV 测试参考 . 12 6.3. NFV 参测单位列表 . 14 7. NFV 测试内容 . 15 7.1. 测试方法简介 . 15 7.2. NFV 互操作性测试 . 15 7.2.1. NS 实例化 . 15 7.2.2. NS 扩展 . 16 7.2.3. NS 终止 . 16 7.3. NFVI Architectural Framework NFV003 ETSI GS NFV 003: Network Functions Virtualisation (NFV); Terminology for main concepts in NFV IFA005 ETSI GS NFV-IFA 005: Network Functions Virtualisation (NFV); Management and Orchestration; Or-Vi reference point - Interface and Information Model Specification IFA006 ETSI GS NFV-IFA 006: Network Functions Virtualisation (NFV); Management and Orchestration; Vi-Vnfm reference point - Interface and Information Model Specification IFA007 ETSI GS NFV-IFA 007: Network Functions Virtualisation (NFV); Management and Orchestration; Or-Vnfm reference point - Interface and Information Model Specification IFA010 ETSI GS NFV-IFA 010: Network Functions Virtualisation (NFV); Management and Orchestration; Functional requirements specification 13 下一代互联网国家工程中心 2018 SDN+NFV+IPv6 FEST 白皮书 IFA013 ETSI GS NFV-IFA 013: Network Functions Virtualisation (NFV); Management and Orchestration; Os-Ma-Nfvo reference point - Interface and Information Model Specification TST002 ETSI GS NFV-TST 002: “Network Functions Virtualisation (NFV); Testing Methodology; Report on NFV Interoperability Testing Methodology” TST007 ETSI GR NFV-TST 007: “Testing; Guidelines on Interoperability Testing for MANO” TST008 ETSI GR NFV-TST 008: “Testing; NFVI Compute and Network Metrics Specification” TST009 ETSI GR NFV-TST 009:“ Specification of Networking Benchmarks and Measurement Methods for NFVI” SOL003 ETSI GS NFV-SOL 003: “Network Functions Virtualisation (NFV); Protocols and Data Models;RESTful protocols specification for the Or-Vnfm Reference Point” 1st NFV Plugtests 1st ETSI NFV Plugtests Test Plan: portal.etsi/Portals/0/TBpages/CTI/Docs/1st_ETSI_NFV_Plugtests_Test_Pl an_v1.0.0.pdf 2nd NFV Plugtests 2nd ETSI NFV Plugtests Test Plan: portal.etsi/Portals/0/TBpages/CTI/Docs/2nd_ETSI_NFV_Plugtests_test_ plan_v1.0.0.pdf 3rd NFV Plugtests 3rd ETSI NFV Plugtests Test Plan: portal.etsi/Portals/0/TBpages/CTI/Docs/3rd_ETSI_NFV_Plugtests_test_p 14 下一代互联网国家工程中心 2018 SDN+NFV+IPv6 FEST 白皮书 lan_v1.0.0.pdf OPNFV Verified Program(OVP) OVP Test Specifications : docs.opnfv/en/stable- fraser/submodules/dovetail/docs/testing/user/testspecification/ 6.3. NFV 参测 单位 列表 如下 所示的表格展示 了 NFV 待测厂商及其待测 组件 的 相关 情况。 表 6.1 NFV 参测厂商及其组件 厂商 待测组件 厂商 信息 备注 电信北研院 (CTBRI) TeleNOs v2.0 中国电信股份有限公司北京研究院 NFVO 组件 新 华三 （ H3C） H3C NFVO E1117 新华三技术有限公司 VNFM 组件 vBRAS1000 E0518 VNF 组件 烽火通信 （ Fiberhome） FitTelecomOS v2.0 烽火通信科技股份有限公司 VIM 组件 Openstack Pike FitMANO NFVO 组件 FitManager VNFM 组件 FitCER(vCPE) VNF 组件 FitFW（ vFW） FitBNG(vBRAS) FitRouter(vRouter) SDNCTC OPNFV Fraser v6.2 全球 SDN 测试认证中心 VIM 组件 Openstack Pike 15 下一代互联网国家工程中心 2018 SDN+NFV+IPv6 FEST 白皮书 7. NFV 测试内容 7.1. 测试 方法简介 本次 NFV 测试 均为 现场测试，厂商将硬件设备 带到 测试活动现场，并将软件部署在相 应的环境中 。 7.2. NFV 互操作性测试 互操作性 测试 过程中 ， 厂商 首先 进行 自我调试保证组件的功能正常，随后进行互操作性 和互通性测试 。如 ：厂商 A 首先 调试完成 保证 自己 的 MANO 功能正常 ，随后与厂商 B 的 NFVI 3）用户发送流量，进行跨网段转发，确认转发是否正常。 表 7.5.1 vBRAS 功能 验证 测试用例 测试 用例编号 测试 目的 NFV_VNF_VBRAS_001 验证 vBRAS 的 功能 测试 拓扑图如图 7.5.1 所示 。 NF V O V NF M M A N O Tes t e r v B R A S NF V I & V I M 30 下一代互联网国家工程中心 2018 SDN+NFV+IPv6 FEST 白皮书 图 7.5.1 vBRAS 功能测试示意图 7.5.2. vRouter 功能 验证 本组 测试用例 主要 验证 vRouter 的 功能， vRouter 的功能 验证 步骤 如下 ： 1）创建和配置 vRouter，连接测试仪 Tester； 2） 测试仪和 vRouter 之间配置 OSPF/OSPFv3， ISIS， BGP 协议，确认 session 是否 建立； 3）从测试仪灌入 3K IPv4 路由（步骤 2 中每种协议各 1K），检查 vRouter 上的路由信 息。发送流量，目的地址为灌入的路由前缀，确认转发不丢包。 表 7.5.2 vRouter 功能 验证 测试用例 测试 用例编号 测试 目的 NFV_VNF_VROUTER_001 验证 vRouter 的 功能 测试 拓扑图如图 7.5.2 所示。 NF V O V NF M M A N O Tes t e r v R o u t e r NF V I & V I M 图 7.5.2 vRouter 测试 拓扑 7.5.3. vFW 功能 验证 本组 测试用例 主要 验证 vFW 的 功能， vFW 的功能 验证 步骤 如下 ： 1）创建和配置 vFW，连接测试仪 Tester； 2）测试仪和 vFW 间建立 TCP/HTTP session； 31 下一代互联网国家工程中心 2018 SDN+NFV+IPv6 FEST 白皮书 3）在 vFW 上配置策略，允许 HTTP 的 80 端口访问，禁止 SSH 的 22 端口访问； 4）测试仪发送相应流量验证 vFW 上配置的策略是否生效，修改步骤 3 中的组合再次 测试。 表 7.5.3 vFW 功能验证测试用例 测试 用例编号 测试 目的 NFV_VNF_VFW_001 验证 vFW 的 功能 测试 拓扑图如 7.5.3 所 示。 NF V O V NF M M A N O Tes t e r v F W NF V I & V I M 图 7.5.3 vFW 测试拓扑 7.5.4. vCPE 功能验证 本组 测试用例 主要 验证 vCPE 的 功能， vCPE 的功能 验证 步骤 如下 ： 1）创建和配置 vCPE，连接测试仪 Tester。测试仪一端连接 vCPE LAN 口，模拟用户， 一端连接 vCPE WAN 口，模拟网络侧； 2）测试 vCPE 桥接。测试仪网络侧模拟 dhcp 或 PPPoE server。 IPv4 用户 PPP 或 DHCP 上线，确认用户是否可以获取 IP 地址和 DNS 等信息。发送双向流量，确认流量不 丢包； 3）测试 vCPE NAT。 vCPE 给 IPv4 PPP 或 DHCP 用户分配地址或 DNS 等。确认用户 是否可以获取 IP 地址和 DNS 等信息。发送双向流量，确认流量不丢包； 32 下一代互联网国家工程中心 2018 SDN+NFV+IPv6 FEST 白皮书 4） vCPE WAN 口和测试仪建立 ospf session，确认 session 是否成功建立。测试仪灌 入 100 条路由， vCPE 上是否可以学到并转发。 表 7.5.4 vCPE 功能 验证 测试用例 测试 用例编号 测试 目的 NFV_NS_VCPE_001 验证 vCPE 的 功能 测试拓扑 如 图 7.5.4 所示 NF V O V NF M M A N O Tes t e r v CP E NF V I & V I M 图 7.5.4 vCPE 测试拓扑 7.6. NFVO 和 VNFM 解耦测试 7.6.1. VNF 实例化 该 测试用例主要验证 NFVO 能够与 VNFM 交互并依据 之前配置的 VNFD 正确的在 NFVI&VIM 平台 中 申请 到 VNF 需求的资源 并 完成 VNF 的实例化。 表 7.6.1 VNF 实例化 测试 测试 用例编号 测试 目的 NFV_O&M_VNF_INSTANTIATE_001 验证 NFVO 通过直接模式向 VNFM 发起 VNF 实例化请求 33 下一代互联网国家工程中心 2018 SDN+NFV+IPv6 FEST 白皮书 N F V I & V I M V N F VL S W I M A G EV N F D N F V O V N F M 图 7.6.1 VNF 实例化示意图 7.6.2. VNF 扩展 该 测试用例主要验证 NFVO 与 VNFM 交互进行 VNF 扩展，并由 VNFM 完成 VNF 的 扩展操作 。 表 7.6.2 VNF 扩展 测试 测试 用例编号 测试 目的 NFV_O&M_VNF_SCALE_IN_001 通过 手动方式触发 NFVO 对 VNF 进行 缩 容 操作 NFV_O&M_VNF_SCALE_OUT_001 通过 手动方式触发 NFVO 对 VNF 进行扩容 操作 NFV_O&M_VNF_SCALE_IN_002 通过自动 方式触发 NFVO 对 VNF 进行 缩 容 操作 NFV_O&M_VNF_SCALE_OUT_002 通过自动 方式触发 NFVO 对 VNF 进行扩容 操作 N F V I & V IM VM VM VM V N F VL S W I M A G E VL V N F D V N F N F V O V N F M 图 7.6.2 VNF 扩展示意图 34 下一代互联网国家工程中心 2018 SDN+NFV+IPv6 FEST 白皮书 7.6.3. VNF 终止 该 测试用例 主要 验证 NFVO 向 VNFM 发起终止 VNF 的请求并最终完成 VNF 实例的 终止。 表 7.6.3 VNF 删除测试 测试 用例编号 测试 目的 NFV_O&M_TERMINATE_001 验证 NFVO 向 VNFM 发起 VNF 终止请求并 完成 VNF 实例的终止 N F V I & V IM V N F VL S W I M A G E V N F D N F V O V N F M 图 7.6.3 NS 终止示意图 7.7. NFV 网络性能测试 7.7.1. 虚拟二三层网络性能测试 该组测试用例主要测试 NFV 基础设施 NFVI&VIM 中的虚拟二、三层数据面网络性 能，通过在 SUT 中安装虚拟测试仪，测试待测环境虚拟二层网络以及虚拟三层路由性能。 需要注意的是性能测试数据与待测 SUT 所使用的 CPU、内存等硬件有关。 7.7.1.1. 虚拟二层网络性能 该测试用例用于测试待测 SUT 的虚拟二层网络数据转发性能。其中， Virtual_Tester 为虚拟测试，测试仪通过两个接口向虚拟二层网络 NFV_Net 发送和接收单向流量，测试 网络转发的吞吐量、时延、丢包率等。双向流量同理。 35 下一代互联网国家工程中心 2018 SDN+NFV+IPv6 FEST 白皮书 表 7.7.1 虚拟二层网络性能测试用例 测试 用例编号 测试 目的 NFV_PERF_NFVI&VIM_L2_001 测试虚拟二层网络性能，包括吞吐量、时 延、丢包率等 v i r t u a l _ tes ter N F V I & V I M Tes t _ N et 10 . 20 . 30 . 0 / 24 图 7.7.1 虚拟 L2 网络性能测试拓扑 7.7.1.2. 虚拟三层网络性能 该测试用例用于测试待测 SUT 的虚拟三 层网络数据转发性能。其中， Virtual_Tester 为虚拟测试仪，测试过程中测试仪通过两个接口向虚拟三层网络 NFV_Net1 和 NFV_Net2 发送和接收单向流量，测试网络转发的吞吐量、时延、丢包率等。双向流量同理。 表 7.7.2 虚拟三 层网络性能测试用例 测试 用例编号 测试 目的 NFV_PERF_NFVI&VIM_L3_001 测试虚拟三 层网络性能，包括吞吐量、时 延、丢包率等 36 下一代互联网国家工程中心 2018 SDN+NFV+IPv6 FEST 白皮书 v i r t u a l _ tes ter N F V I & V IM T es t _ N e t 1 10 . 20 . 30 . 0 / 24 Tes t _ N e t 2 10 . 20 . 31 . 0 / 24 图 7.7.2 虚拟 L2 网络性能测试拓扑 7.7.2. vSwitch 数据平面性能 (vSw) 该测试用例用于测试待测 SUT 底层虚拟交换机 vSwitch 的数据转发性能，配置好虚拟 交换机的转发流表，通过外接测试仪打流的方式测试 vSwitch 的数据转发性能，包括吞吐 量、时延、丢包率等。该项性能测试与待测 SUT 的网卡线速、是否使用 DPDK、 SR- IOV、 FPGA 加速等技术以及 vSwitch 性能优化有关。 表 7.7.3 vSw 数据平面性能测试用例 测试 用例编号 测试 目的 NFV_PERF_NFVI&VIM_vSW_001 测试 虚拟交换机 vSwitch 的数据转发性能 T r a f f i c P a t h T r i f f i c G e n e r a t o r v S w i t c h S i g n a l c o mp u te / n e tw o r k n o d e N F V I & V I M 图 7.7.3 vSw 数据平面性能测试拓扑 37 下一代互联网国家工程中心 2018 SDN+NFV+IPv6 FEST 白皮书 7.7.3. VNF 数据平面性能 该 组测试用例用于测试待测 SUT 装载 VNF 后数据通过 VNF 转发性能，实例化 VNF 后，配置数据转发路径，通过外接测试仪打流的方式测试 vSwitch 的数据转发性能，包括 吞吐量、时延、丢包率等。该项性能测试与待测 SUT 的网卡线速、是否使用 DPDK、 SR- IOV、 FPGA 加速技术以及 VNF 是否支持加速等有关。 7.7.3.1. PVP 模式性能 该测试用例主要测试 VNF 在 PVP 模式下数据平面性能。 PVP 模式下数据通过物理网 卡 (Phy)后再经过虚拟交换机随后到达 VNF 表 7.7.4 PVP 性能测试 测试 用例编号 测试 目的 NFV_PVP_NETWORKING_PERF_002 PVP 虚拟交换机模式数据平面性能测试 N F V I & V I M vS w i t ch T r a f f ic G e n e r a t o r T r a f f ic P a t h I n st a n ce VM C o m p u t e N o d e 1 图 7.7.4 PVP 网卡直通模式性能测试拓扑 7.7.3.2. PVVP 模式性能 该测试用例主要测试 VNF 在 PVVP 模式下数据平面性能。 PVVP 模式下流量会经过多 节点的 VM，需要配置好流量转发路径 。 表 7.7.5 PVVP 性能测试 测试 用例编号 测试 目的 NFV_PVVP_NETWORKING_PERF_002 PVVP 虚拟交换机模式数据平面性能测试 38 下一代互联网国家工程中心 2018 SDN+NFV+IPv6 FEST 白皮书 N F V I & V I M vS w i t ch T r a f f ic G e n e r a t o r T r a f f ic P a t h I n st a n ce VM I n st a n ce VM C o m p u t e N o d e 1 C o m p u t e N o d e 2 图 7.7.5 PVVP 虚拟交换机模式性能测试拓扑 7.7.3.3. Bypass 模式性能 通过使用 SR-IOV 等技术允许虚拟机 VM 直接绑定物理网卡上，这种模式下数据转发 少经过一层 vSwitch，所以数据转发性能将会大幅提升。 1）单节点 VM 表 7.7.6 Bypass 模式单节点 VM 模式性能测试 测试 用例编号 测试 目的 NFV_BYPASS_NETWORKING_PERF_001 Bypass 模式单节点 VM 模式数据平面性能 测试 N F V I & V I M T r a f f ic G e n e r a t o r T r a f f ic P a t h I n st a n ce VM C o m p u t e N o d e 1 图 7.7.6 Bypass 模式单节点 VM 模式性能测试拓扑 2)多节点 VM 39 下一代互联网国家工程中心 2018 SDN+NFV+IPv6 FEST 白皮书 表 7.7.7 Bypass 模式多节点 VM 性能测试 测试 用例编号 测试 目的 NFV_BYPASS_NETWORKING_PERF_002 Bypass 模式多节点 VM 数据平面性能测试 N F V I & V I M T r a f f ic G e n e r a t o r T r a f f ic P a t h I n st a n ce VM I n st a n ce VM C o m p u t e N o d e 1 C o m p u t e N o d e 2 图 7.7.7 Bypass 模式多节点 VM 模式性能测试拓扑 40 下一代互联网国家工程中心 2018 SDN+NFV+IPv6 FEST 白皮书 8. NFV 测试结果 8.1. NFV 互通 测试 与解耦测试 结果 本次 NFV 互通测试提供 NFVO 模块的 有 电信北研院， 提供 VNFM 模块的有烽火通信、 新华三，提供 NFVI&VIM 模块的 有 烽火通信 。 各参测厂商依据测试活动安排进行了 3 次互 通与解耦测试。其中互通测试为新华三的 VNFM 与烽火通信的 NFVI&VIM 对接，对接测 试中 NS 的实例化、 NS 手动扩展以及 NS 终止用例均执行通过，通过率为 100%。 在解耦测试中，以烽火通信的 NFVI&VIM 作为虚拟化资源池，中国电信北研院的 NFVO 分别与烽火通信、新华三的 VNFM 及 VNF 进行对接，共计执行测试用例对接测试结果如表 8.1。 表 8.1 MANO 解耦对接测试表 烽火通信 新华三 NFV_O&M_VNF_INSTANTIATE_001 测试 通过 测试 通过 NFV_O&M_VNF_SCALE_IN_001 测试 通过 测试 通过 NFV_O&M_VNF_SCALE_OUT_001 测试 通过 测试 通过 NFV_O&M_VNF_SCALE_IN_002 未测试 未测试 NFV_O&M_VNF_SCALE_OUT_002 未测试 未测试 NFV_O&M_TERMINATE_001 测试 通过 测试 通过 表 8.2 MANO 解耦对接测试 用例执行 测试用例执行 测试用例未执行 总计 通过 未通过 N/A 执行数总计 测试用例总计 8（ 100.0%） 0（ 0.0%） 4（ 20%） 8（ 80%） 12 测试用例名 电信北研院 TeleNos VNFM 41 下一代互联网国家工程中心 2018 SDN+NFV+IPv6 FEST 白皮书 以上结果可以看出 MANO 厂商解耦后基本的互通操作如实例化、手动扩展、终止 等 都 能完成，但在 NS/VNF 的自动扩展、自愈上由于厂商定义的信息上报方式不同而未能执行 完成。 同时，由于测试活动时间的限制，也未能给参测厂商太多的时间进行相应的接口对接 与调试。 8.2. NFVI&VIM 功能测试与 SFC 测试结果 参与本次 NFVI&VIM 功能测试与 SFC 测试的有烽火通信。其中， NFVI&VIM 功能测 试中的 vping 测试、虚拟网络 IPv6 测试、 HA 测试等 18 个测试用例均正常通过，通过率 为 100%。 SFC 测试中单节点 SFC 测试通过，双节点 SFC 未执行测试。 表 8.3 NFVI&VIM 功能测试 NFVI& VIM 功能测试 通过 未通过 18（ 100%） 0（ 0.0%） 8.3. VNF 网元功能 与性能 测试结果 参与本次 VNF 网元测试的厂商有烽火通信，参测的 4种 VNF网元分别为： FitCER(vCPE)、 FitFW（ vFW）、 FitBNG(vBRAS)、 FitRouter(vRouter)。 四种网元工作均正常，在对部分网 元进行性能初步测试，网元性能同样表现良好，如 vRouter 能够 学习到 了 100 万 条 路由， vCPE 的小包转发能够达到万兆 DPDK 网卡的线速。因测试活动时间安排以及厂商参测产品 等因素，本次测试活动 没有 进行更为深入的 性能测试。 表 8.4 VNF 网元功能测试 测试用例名 烽火通信 NFV_NS_VBRAS_001 测试 通过 NFV_NS_VROUTER_001 测试 通过 NFV_NS_VFW_001 测试 通过 NFV_NS_VCPE_001 测试 通过 42 下一代互联网国家工程中心 2018 SDN+NFV+IPv6 FEST 白皮书 8.4. NFV 网络 性能 测试 NFV 的网络性能一直是困扰其能否大规模商用部署的关键因素，近年来诸如 SR-IOV、 DPDK、 FPGA 智能网卡等网卡加速技术的出现使得 NFV 在网络转发性能上得到很大的提 升。本次测试活动专门对 NFV 网络性能设计了完整的测试用例，同时联合信而泰、 Ixia 测 试仪厂商进行 NFV 网络性能的测试。本次测试活动中厂商的 NFV 基础设施性能表现良好， 性能测试方法以及测试数据对于厂商进一步优化和提升产品具有很好的参考价值。 43 下一代互联网国家工程中心 2018 SDN+NFV+IPv6 FEST 白皮书 9. NFV 测试总结 在本届 的 NFV 测试 活动中，我们将测试内容做了很大的提升，对于参测产品进行了完 整而全面的测试，在关注 NFV 产品互通性的同时也关注厂商产品功能的完整，如新增 vping、 虚拟网络 IPv6、 HA 高可用性、 SFC 等功能测试。 本次测试活动的一大亮点是将 NFV 组件进行了全解耦，将 MANO 中的 NFVO 与 VNFM 拆分出来进行解耦测试。通过与电信北京研究院的合作采用电信北研院的 NFVO 与 烽火通信、新华三的 VNFM 进行解耦测试，测试结果显示 O 与 M 对接过程中在遵循 ETSI 现有标准的情况下能够完成 VNF 的实例化、手动扩展、 VNF 终止等操作，但对于 VNF 自 动扩展、自愈等行为上由于缺乏统一接口和标准无法完成对接，这对于产业界在后续的开发 以及标准制定上具有很好的参考价值和意义。 在 NFVI&VIM 功能测试中，参测厂商产品很好的通过了 vping、虚拟网络 IPv6、 HA 高可用测试，说明参测厂商的产品具有很高的功能完整度。此外，参测厂商的 VNF 网元功 能 全部 正常 ，同样在对 VNF 的 性能探讨上， vRouter 的 路由学习能力也达到了 百万级， vCPE 的转发也能达到 10G 网卡的转发线速 。 由于测试活动安排及时间因素对于 VNF 的性能未 能进行更为深入的测试及对比研究。 总体来看，本次 NFV 测试中 NFV 基础设施趋向成熟， HA 高可用、虚拟网络的 IPv6 支持、 SFC 支持等为 NFV 实现网络虚拟化奠定了极佳的基础，同时基于网卡加速技术， NFV 的网络性能也得到的很大的提升。在 NFV 各组件之间的互联互通上，我们相信在 NFV 标 准和接口更加完善与规范后，互通性问题的也能得到很好的解决，届时 NFV 的高效敏捷、 弹性扩缩容、 VNF 快速上线等特性也将得到更好的体现。 44 下一代互联网国家工程中心 2018 SDN+NFV+IPv6 FEST 白皮书 10. IPv6 测试 10.1. IPv6 测试介绍 随着 中共中央办公厅、国务院办公厅印发了推进互联网协议第六版（ IPv6）规模 部署 行动计划， IPv6 部署的推进速度明显加快，全国各级政府部分、各大央 、 国 企以及部分商 业网站均积极部署 IPv6 网络及 IPv6 应用。本次测试活动选取 IPv6 网络设备厂商和 IPv6 网络服务商进行测试，获取 IPv6 设备和 IPv6 网络服务的支持度。 本次测试活动中 IPv6 部分分为两个部分 ， 1) IPv6 网络设备功能和协议测试 2) IPv6 网络服务测试 10.2. IPv6 测试参考 本次 IPv6 测试参考如下： RFC2460-IPv6 specification RFC4861-Neighbor Discovery for IPv6 RFC2865-Remote Authentication Dial In User Service RFC5340-OSPF for IPv6 RFC3315-DHCPv6 RFC3646-DNS Configuration options for DHCPv6 10.3. IPv6 参测 单位 45 下一代互联网国家工程中心 2018 SDN+NFV+IPv6 FEST 白皮书 表 10.1 网络设备厂商 厂商 设备型号 数量 神州数码（ DCN） CS6200-28X-EI 1 CS6200-52X-EI 1 S5750E-28X-SI 1 S5750E-52X-SI 1 表 10.2 网络服务商 厂商 服务 数量 阿里云（ aliyun） 域名服务 1 ECS、 SLB 服务 1 IPv6 转换服务 1 46 下一代互联网国家工程中心 2018 SDN+NFV+IPv6 FEST 白皮书 11. IPv6 测试内容 11.1. IPv6 测试方法简介 本次 IPv6 设备 测试 均为 现场测试，厂商将设备 带到 测试活动现场 ，按照测试方案 要求 搭建好测试环境 准备测试 ， 测试过程中使用信而泰 测试仪表 进行测试 。 IPv6 网络 服务测试 为线上测试，按照测试方案 在线上安装测试环境测试。 11.2. IPv6 设备测试 内容 11.2.1. IPv6 基础 测试 11.2.1.1. IPv6 RA 路由通告测试 该测试用例主要验证待测设备的 IPv6 RA 路由通告功能。 表 11.2.1 IPv6 RA 路由通告测试用例 测试 用例编号 测试 目的 IPV6_BASIC_RA _001 验证待测设备是否能正确发送 IPv6 RA 报文以及 报文内容和发送的时间间隔是否正确 测试 拓扑如图 11.2.1 所 示。 图 11.2.1 IPv6 RA 路由通告拓扑图 11.2.1.2. IPv6 防 ND 欺骗测试 该测试用例主要验证待测设备的 IPv6 防 ND 欺骗的功能 。 表 11.2.2 IPv6 防 ND 欺骗测试用例 测试 用例编号 测试 目的 IPV6_BASIC_ND_001 验证待测设备是否具备 IPv6 防 ND 欺骗功 47 下一代互联网国家工程中心 2018 SDN+NFV+IPv6 FEST 白皮书 能 测试拓扑如图 11.2.2 所示： 图 11.2.2 IPv6 防 ND 欺骗拓扑图 11.2.1.3. IPv6 转发测试 该测试用例主要验证待测设备的 IPv6 三层转发功能 。 表 11.2.3 IPv6 转发测试用例 测试 用例编号 测试 目的 IPV6_BASIC_L3FWD_001 验证待测设备是否能够正常转发 IPv6 三层流 量 测试拓扑如图 11.2.3 所示： 图 11.2.3 IPv6 转发测试 拓扑图 11.2.1.4. DHCPv6 server 测试 该测试用例主要验证待测设备作为 DHCPv6 server 设备 ， 能否正确处理 DHCPv6 客 户端发出的 Solicit、 Request、 Confirm、 Renew、 Rebind、 Release、 Decline 报文 ， 以 及是否能正常回送 Advertise、 Reply、 Relay-Reply 报文 。 表 11.2.4 DHCPv6 server 测试用例 测试 用例编号 测试 目的 IPV6_BASIC_DHCPV6_001 验证待测设备作为 DHCPv6 server 设备 是否能够 正确处理 DHCPv6 client 发送的各类报文并正确 回送对应的 DHCPv6 报文 测试拓扑如图 11.2.4 所示： 48 下一代互联网国家工程中心 2018 SDN+NFV+IPv6 FEST 白皮书 图 11.2.4 DHCPv6 server 测试 拓扑图 11.2.2. IPv6 隧道 测试 11.2.2.1. ISATAP 隧道测试 该测试用例主要验证待测设备是否支持 ISATAP 隧道。 表 11.2.5 ISATAP 隧道测试用例 测试 用例编号 测试 目的 IPV6_TUNNEL_ISATAP_001 验
