码头船舶岸电设施工程技术规范DB50／T 1543-2023.pdf

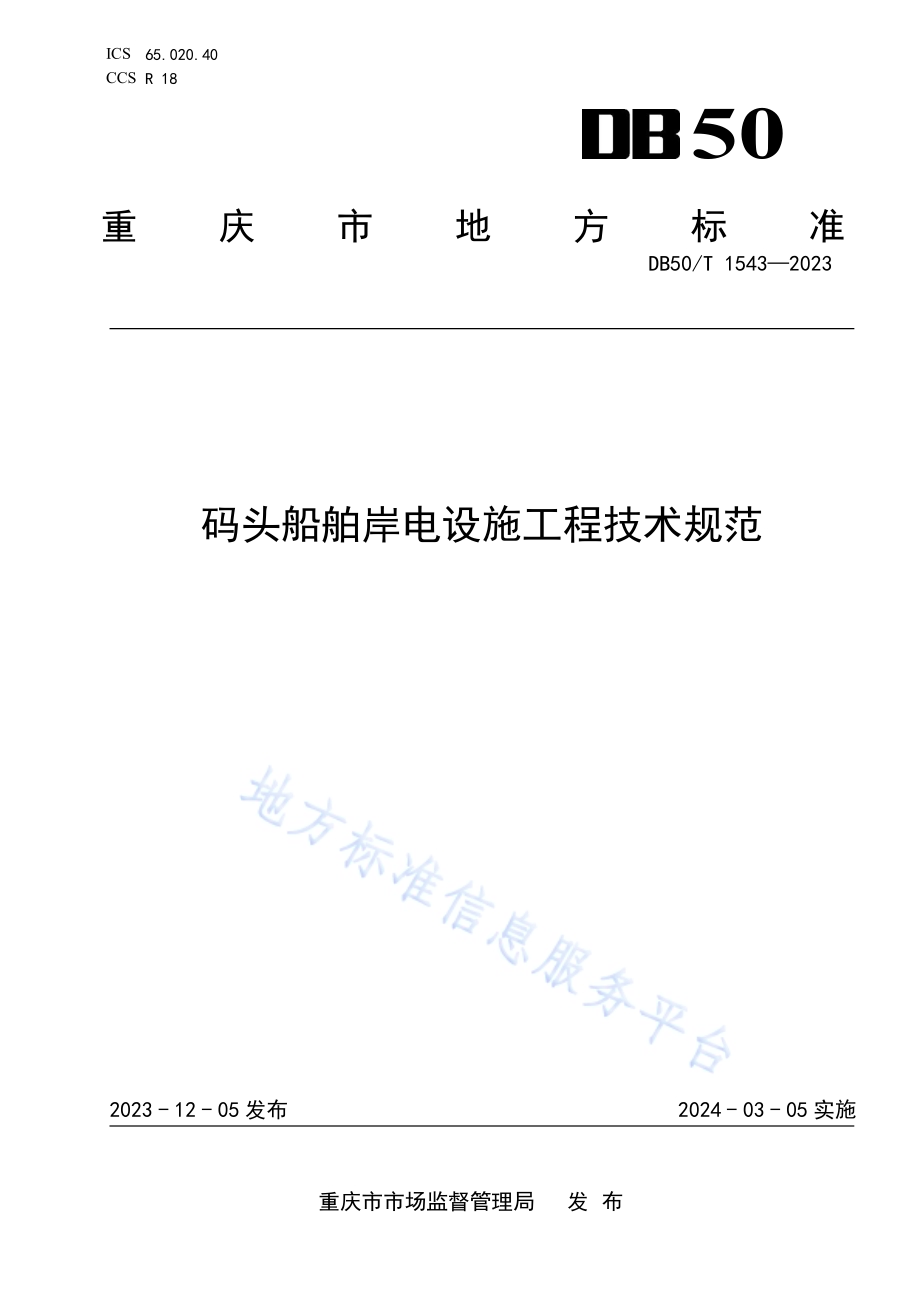

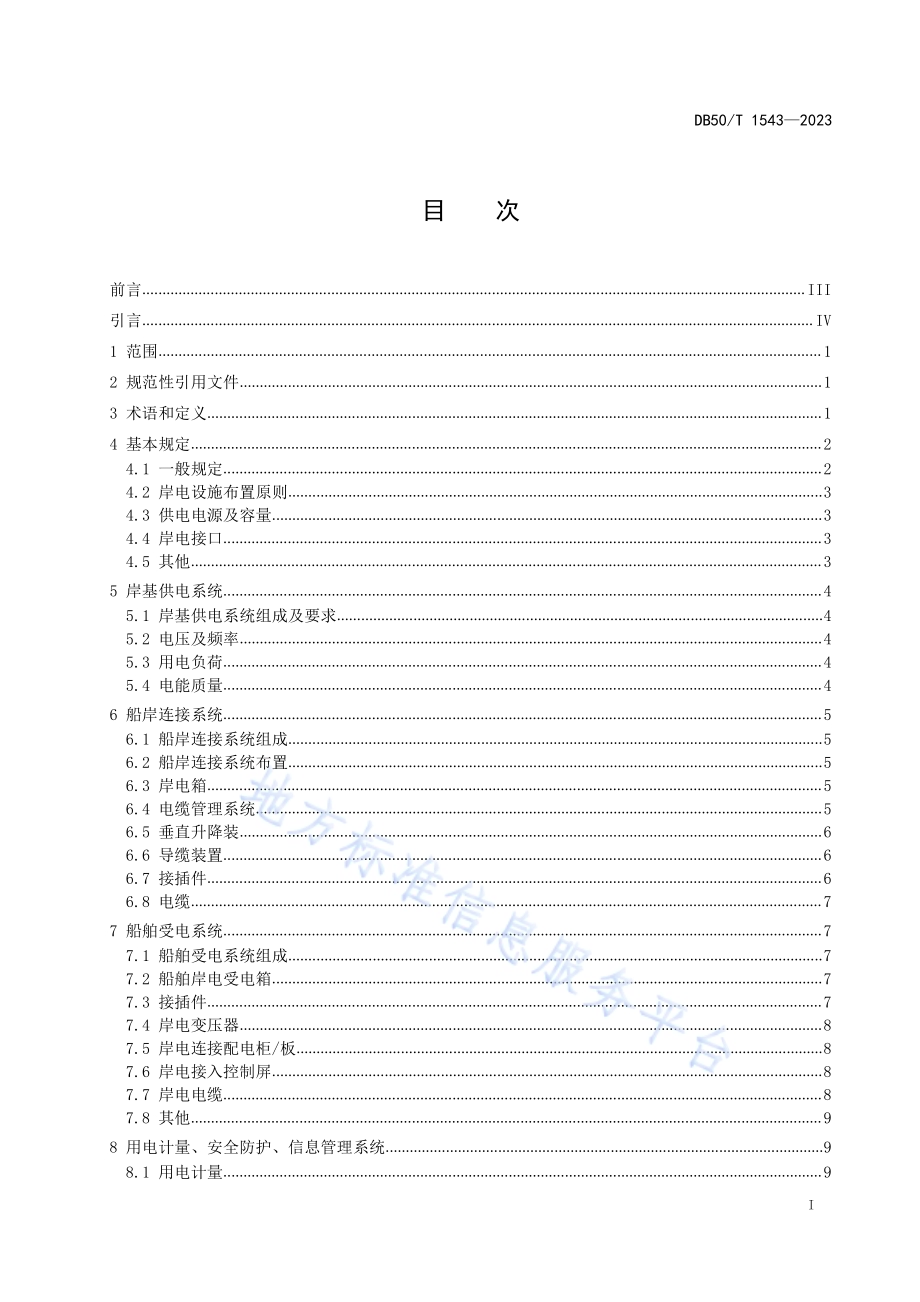

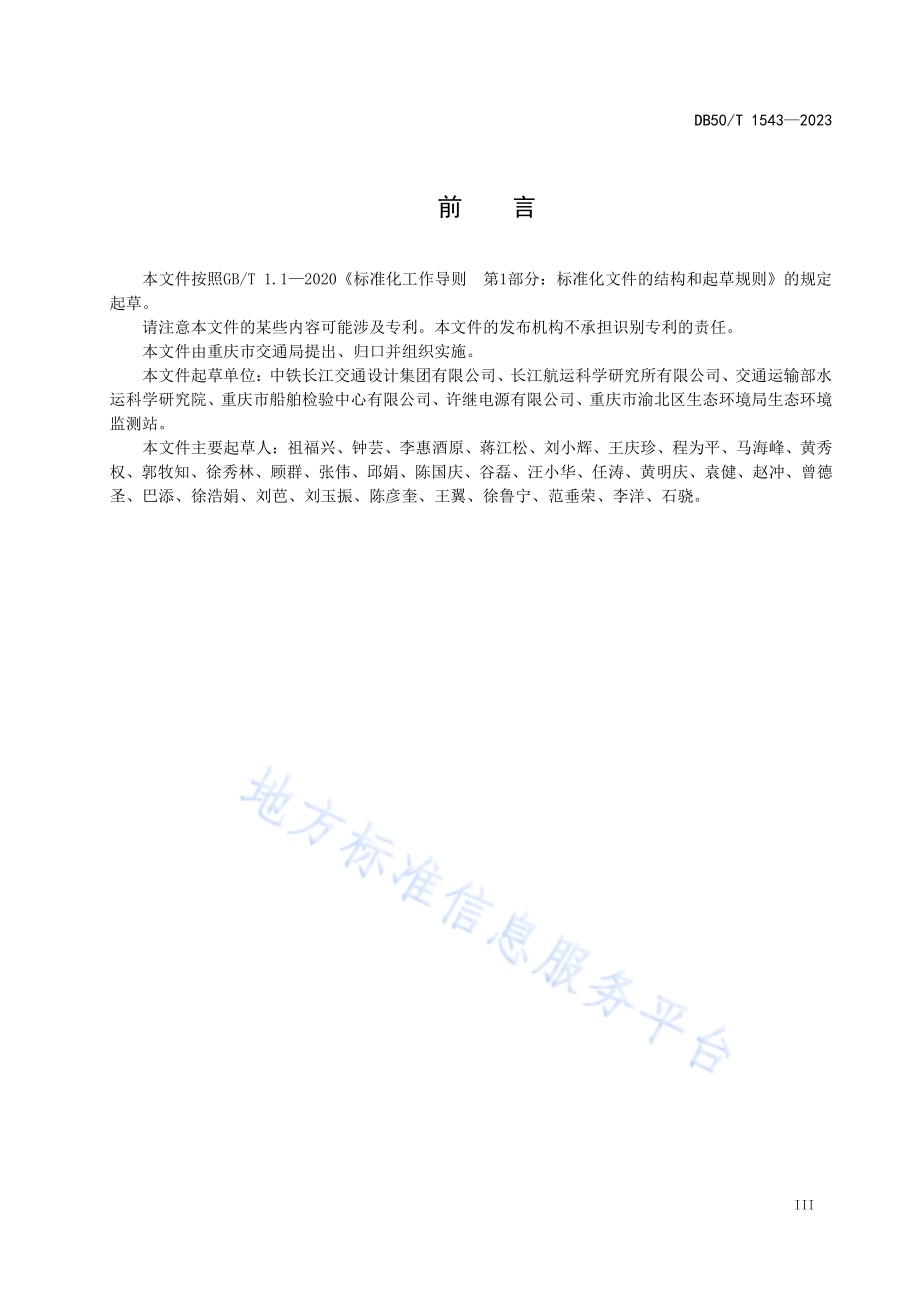

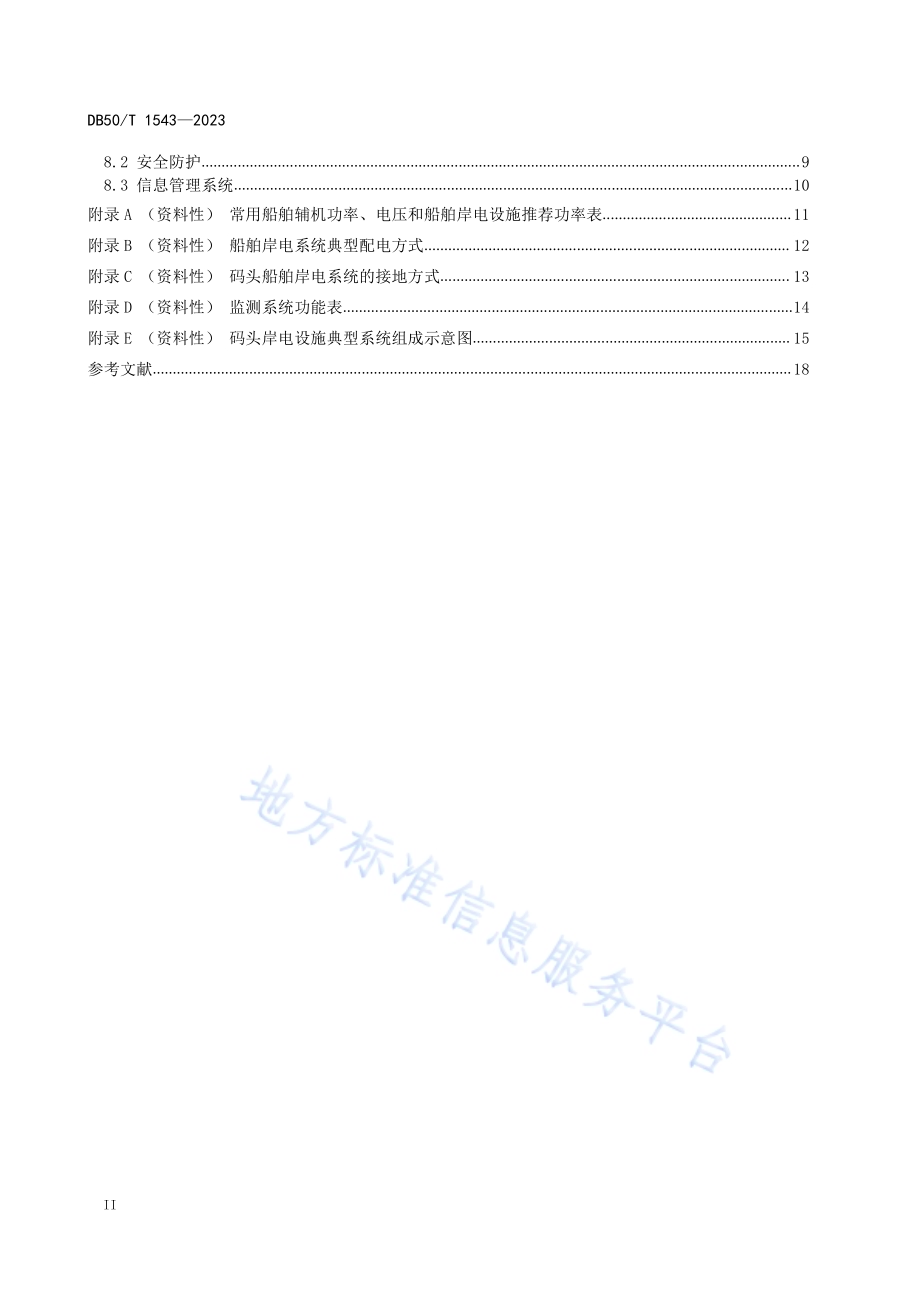

I C S 6 5.0 2 0.4 0C C S R 1 850重 庆 市 地 方 标 准D B 5 0/T 1 5 4 3 2 0 2 3码 头 船 舶 岸 电 设 施 工 程 技 术 规 范2 0 2 3-1 2-0 5 发 布 2 0 2 4-0 3-0 5 实 施重 庆 市 市 场 监 督 管 理 局 发 布D B 5 0/T 1 5 4 3 2 0 2 3I目 次前 言.I I I引 言.I V1 范 围.12 规 范 性 引 用 文 件.13 术 语 和 定 义.14 基 本 规 定.24.1 一 般 规 定.24.2 岸 电 设 施 布 置 原 则.34.3 供 电 电 源 及 容 量.34.4 岸 电 接 口.34.5 其 他.35 岸 基 供 电 系 统.45.1 岸 基 供 电 系 统 组 成 及 要 求.45.2 电 压 及 频 率.45.3 用 电 负 荷.45.4 电 能 质 量.46 船 岸 连 接 系 统.56.1 船 岸 连 接 系 统 组 成.56.2 船 岸 连 接 系 统 布 置.56.3 岸 电 箱.56.4 电 缆 管 理 系 统.56.5 垂 直 升 降 装.66.6 导 缆 装 置.66.7 接 插 件.66.8 电 缆.77 船 舶 受 电 系 统.77.1 船 舶 受 电 系 统 组 成.77.2 船 舶 岸 电 受 电 箱.77.3 接 插 件.77.4 岸 电 变 压 器.87.5 岸 电 连 接 配 电 柜/板.87.6 岸 电 接 入 控 制 屏.87.7 岸 电 电 缆.87.8 其 他.98 用 电 计 量、安 全 防 护、信 息 管 理 系 统.98.1 用 电 计 量.9D B 5 0/T 1 5 4 3 2 0 2 3I I8.2 安 全 防 护.98.3 信 息 管 理 系 统.1 0附 录 A（资 料 性）常 用 船 舶 辅 机 功 率、电 压 和 船 舶 岸 电 设 施 推 荐 功 率 表.1 1附 录 B（资 料 性）船 舶 岸 电 系 统 典 型 配 电 方 式.1 2附 录 C（资 料 性）码 头 船 舶 岸 电 系 统 的 接 地 方 式.1 3附 录 D（资 料 性）监 测 系 统 功 能 表.1 4附 录 E（资 料 性）码 头 岸 电 设 施 典 型 系 统 组 成 示 意 图.1 5参 考 文 献.1 8D B 5 0/T 1 5 4 3 2 0 2 3I I I前 言本 文 件 按 照 G B/T 1.1 2 0 2 0 标 准 化 工 作 导 则 第 1 部 分：标 准 化 文 件 的 结 构 和 起 草 规 则 的 规 定起 草。请 注 意 本 文 件 的 某 些 内 容 可 能 涉 及 专 利。本 文 件 的 发 布 机 构 不 承 担 识 别 专 利 的 责 任。本 文 件 由 重 庆 市 交 通 局 提 出、归 口 并 组 织 实 施。本 文 件 起 草 单 位：中 铁 长 江 交 通 设 计 集 团 有 限 公 司、长 江 航 运 科 学 研 究 所 有 限 公 司、交 通 运 输 部 水运 科 学 研 究 院、重 庆 市 船 舶 检 验 中 心 有 限 公 司、许 继 电 源 有 限 公 司、重 庆 市 渝 北 区 生 态 环 境 局 生 态 环 境监 测 站。本 文 件 主 要 起 草 人：祖 福 兴、钟 芸、李 惠 酒 原、蒋 江 松、刘 小 辉、王 庆 珍、程 为 平、马 海 峰、黄 秀权、郭 牧 知、徐 秀 林、顾 群、张 伟、邱 娟、陈 国 庆、谷 磊、汪 小 华、任 涛、黄 明 庆、袁 健、赵 冲、曾 德圣、巴 添、徐 浩 娟、刘 芭、刘 玉 振、陈 彦 奎、王 翼、徐 鲁 宁、范 垂 荣、李 洋、石 骁。D B 5 0/T 1 5 4 3 2 0 2 3I V引 言随 着 港 口 建 设 步 伐 加 快，船 舶 停 靠 码 头 的 数 量 和 密 度 进 一 步 增 加，靠 港 船 舶 燃 油 自 发 电 带 来 的 港 区及 周 边 城 市 区 域 污 染 问 题 进 一 步 突 出，对 岸 电 代 替 燃 油 自 发 电 的 迫 切 需 求 越 来 越 强 烈。但 长 江 重 庆 段 地处 三 峡 库 区，水 位 落 差 高 达 3 0 m，年 内 循 环 往 复，靠 港 船 舶 若 要 使 用 岸 电，除 了 要 考 虑 传 统 岸 电 技 术 问题，关 键 是 要 破 解 大 水 位 差 带 来 的 一 系 列 难 题，使 岸 电 电 源 接 口 随 水 位 变 化 而 变 化，方 便 快 捷 的 与 船 舶受 电 系 统 连 接。交 通 运 输 部 于 2 0 1 9 年 颁 布 实 施 了 码 头 岸 电 设 施 建 设 技 术 规 范(J T S 1 5 5 2 0 1 9)，针对 重 庆 地 区 大 水 位 差 码 头 船 舶 岸 电 以 及 三 峡 邮 轮 码 头 岸 电 高 压 上 趸 船 等 技 术 内 容 未 做 到 全 面 覆 盖。根 据 关 于 下 达 2 0 2 1 年 第 三 批 重 庆 市 地 方 标 准 制 修 订 计 划 项 目 的 通 知（渝 市 监 发 2 0 2 1 1 2 3 号）文 件 要 求，由 中 铁 长 江 交 通 设 计 集 团 有 限 公 司 承 担 码 头 船 舶 岸 电 设 施 工 程 技 术 规 范 的 制 订 工 作。本规 范 针 对 重 庆 市 大 水 位 差 码 头 和 内 河 船 舶 特 点，在 重 庆 市 交 通 局 行 业 标 准 重 庆 市 码 头 船 舶 岸 电 设 施 工程 技 术 规 范（C Q J T G/T A 0 1-2 0 1 8）的 基 础 上，吸 纳 大 水 位 差 码 头 船 用 岸 电 系 统 关 键 技 术 研 究 等 科研 成 果，总 结 近 年 来 重 庆 市 码 头 岸 电 建 设 运 营 经 验，经 深 入 调 研、广 泛 征 求 意 见、修 改 完 善 制 订 而 成。本 规 范 共 分 8 章 和 5 个 附 录。主 要 内 容 包 括：范 围，规 范 性 引 用 文 件，术 语 和 定 义，基 本 规 定、码 头岸 基 供 电 系 统，船 岸 连 接 系 统，船 舶 受 电 系 统，用 电 计 量、安 全 防 护、信 息 管 理 系 统、附 录 A 附 录 E。本 规 范 由 重 庆 市 交 通 局 负 责 管 理 和 解 释。请 各 有 关 单 位 在 使 用 过 程 中，将 发 现 的 问 题 及 时 函 告 中 铁长 江 交 通 设 计 集 团 有 限 公 司（地 址：重 庆 市 渝 北 区 财 富 大 道 1 7 号 财 富 2 号 C 栋，邮 编：4 0 1 1 2 1），以 便 修订 时 参 考。D B 5 0/T 1 5 4 3 2 0 2 31码 头 船 舶 岸 电 设 施 工 程 技 术 规 范1 范 围本 文 件 规 定 了 码 头 船 舶 岸 电 设 施 设 计、施 工 等 相 关 技 术 要 求。本 文 件 适 用 于 重 庆 市 新 建、改 建 和 扩 建 的 集 装 箱 码 头、干 散 货 码 头、件 杂 货 码 头、滚 装 码 头、公 务船 码 头 和 客 运 码 头 的 船 舶 岸 电 设 施 建 设。2 规 范 性 引 用 文 件下 列 文 件 中 的 内 容 通 过 文 中 的 规 范 性 引 用 而 构 成 本 文 件 必 不 可 少 的 条 款。其 中，注 日 期 的 引 用 文 件，仅 该 日 期 对 应 的 版 本 适 用 于 本 文 件；不 注 日 期 的 引 用 文 件，其 最 新 版 本（包 括 所 有 的 修 改 单）适 用 于 本文 件。G B 3 9 0 6 3 3 5 k V 交 流 金 属 封 闭 开 关 设 备G B/T 4 2 0 8 外 壳 防 护 等 级（I P 代 码）G B 7 2 5 1.1 低 压 成 套 开 关 设 备G B/T 1 1 9 1 8.5 工 业 用 插 头 插 座 和 耦 合 器 第 部 分：低 压 岸 电 连 接 系 统（L V S C 系 统）用 插 头、插 座、船 用 连 接 器 和 船 用 输 入 插 座 的 尺 寸 兼 容 性 和 互 换 性 要 求 1G B/T 1 5 7 0 6 机 械 安 全 基 本 概 念 与 设 计 通 则G B/T 1 7 4 6 8 电 力 变 压 器 选 用 导 则G B/T 1 8 8 3 1 机 械 安 全 带 防 护 装 置 的 联 锁 装 置 设 计 和 选 择 原 则G B/T 5 0 0 6 2 电 力 装 置 的 继 电 保 护 和 自 动 装 置 设 计 规 范G B/T 5 0 0 6 3 电 力 装 置 测 量 仪 表 设 计 规 范G B/T 5 0 0 6 4 交 流 电 气 装 置 的 过 电 压 保 护 和 绝 缘 配 合 设 计 规 范G B/T 5 0 0 6 5 交 流 电 气 装 置 的 接 地 设 计 规 范G B 5 0 1 6 9 电 气 装 置 安 装 工 程 接 地 装 置 施 工 及 验 收 规 范G B 5 0 1 7 1 电 气 装 置 安 装 工 程 盘、柜 及 二 次 回 路 结 线 施 工 及 验 收 规 范G B 5 0 2 1 7 电 力 工 程 电 缆 设 计 标 准D L/T 4 4 8 电 能 计 量 装 置 技 术 管 理 规 程D L/T 6 4 5 多 功 能 电 能 表 通 信 协 议3 术 语 和 定 义下 列 术 语 和 定 义 适 用 于 本 文 件。3.1码 头 船 舶 岸 电 设 施 S h o r e-t o-S h i p P o w e r S u p p l y S y s t e m向 停 靠 码 头 的 船 舶 提 供 电 力 的 供 电 装 置 及 相 应 监 控 辅 助 的 所 有 设 施。3.2岸 基 供 电 系 统 S h o r e P o w e r S u p p l y S y s t e m向 码 头 船 舶 岸 电 设 施 提 供 电 源 的 供 电 系 统。D B 5 0/T 1 5 4 3 2 0 2 323.3船 岸 连 接 系 统 S h i p-S h o r e P o w e r L i n k S y s t e m码 头 船 舶 岸 电 设 施 的 船 岸 连 接 部 分。3.4船 舶 受 电 系 统 A l t e r n a t i v e M a r i n e P o w e r S y s t e m码 头 船 舶 岸 电 设 施 的 船 舶 受 电 部 分。3.5岸 电 箱 s h o r e-t o-s h i p p o w e r c o n n e c t i o n b o x采 用 传 导 方 式 为 靠 港（泊）船 舶 提 供 电 源 及 电 气 保 护 的 专 用 供 电 箱 体。来 源：G B/T 4 1 9 9 9-2 0 2 2，5.1 1 3.6垂 直 升 降 装 置 V e r t i c a l L i f t i n g D e v i c e船 岸 连 接 系 统 中 承 载 接 插 件 垂 直 升 降 的 装 置。3.7电 缆 管 理 系 统 c a b l e m a n a g e m e n t s y s t e m用 于 岸 船 连 接 电 缆 收 放、存 储、移 动 和 控 制 管 理 的 设 备 和 相 关 系 统。来 源：G B/T 4 1 9 9 9-2 0 2 2，6.3 3.8导 缆 装 置 F a i r l e a d D e v i c e船 岸 连 接 系 统 中 的 电 缆 导 向 装 置。3.9接 插 件 c o n n e c t o r船 岸 连 接 系 统 中，能 将 电 缆 连 接 到 岸 基 供 电 设 备 或 船 舶 受 电 设 备 的 器 件。注：包括岸基供电接口和船用耦合器。来 源：G B/T 4 1 9 9 9-2 0 2 2，6.4 3.1 0船 舶 岸 电 受 电 箱 s h i p b o a r d s h o r e p o w e r b o x安 装 在 船 舶 上，连 接 岸 电 连 接 配 电 板 和 岸 基 供 电 系 统 的 箱 体。来 源：G B/T 4 1 9 9 9-2 0 2 2，7.4 3.1 1供 电 浮 趸 R a m p t y p e p o n t o o n w h a r f w i t h p o w e r s u p p l y为 内 河 港 口 提 供 岸 电 电 源 的 浮 趸。注：包括浮趸和承载的供电装置。4 基 本 规 定4.1 一 般 规 定4.1.1 码 头 船 舶 岸 电 设 施 由 岸 基 供 电 系 统、船 岸 连 接 系 统 和 船 舶 受 电 系 统 三 部 分 组 成。4.1.2 岸 基 供 电 系 统 和 船 岸 连 接 系 统 的 分 界 点 为 设 置 于 码 头 前 沿 的 岸 电 箱，船 岸 连 接 系 统 和 船 舶 受 电系 统 的 分 界 点 为 船 岸 连 接 系 统 的 船 舶 岸 电 接 插 件 处，岸 电 箱 和 船 舶 岸 电 接 插 件 属 于 船 岸 连 接 系 统。4.1.3 码 头 船 舶 岸 电 设 施 应 根 据 直 立 式、斜 坡 式、浮 式 等 不 同 码 头 型 式，设 置（设 计）相 应 型 式 的 岸电 设 施。其 布 置 可 参 照 附 录 E 执 行。D B 5 0/T 1 5 4 3 2 0 2 334.1.4 码 头 船 舶 岸 电 设 施 建 设 方 案 应 根 据 港 口 供 电 系 统、码 头 生 产、船 舶 作 业、码 头 型 式、设 计 船 型等 因 素 合 理 确 定。4.1.5 码 头 船 舶 岸 电 设 施 建 设 应 保 证 生 产 作 业 和 人 员 的 安 全，并 设 置 适 应 水 位 变 化 的 安 全 保 护 装 置。4.1.6 码 头 船 舶 岸 电 设 施 建 设 应 满 足 性 能 可 靠、系 统 安 全、操 作 方 便 的 要 求，并 采 用 成 熟 技 术。4.1.7 码 头 船 舶 岸 电 设 施 建 设 应 在 满 足 为 当 前 码 头 靠 港 船 舶 用 电 需 求，并 留 有 发 展 余 地。4.1.8 码 头 船 舶 岸 电 箱 电 源 输 出 应 采 用 专 用 回 路，并 独 立 计 量。4.1.9 对 有 持 续 供 电 要 求 的 船 舶，可 设 置 备 用 回 路。4.1.1 0 岸 电 设 施 建(构)筑 物 应 满 足 耐 火 要 求,并 采 取 消 防 安 全 措 施。4.2 岸 电 设 施 布 置 原 则4.2.1 码 头 船 舶 岸 电 设 施 应 根 据 码 头 总 体 要 求，结 合 重 庆 市 码 头 特 点，综 合 考 虑 码 头 总 平 面、水 工 结构 和 装 卸 工 艺 等 因 素 科 学 合 理 布 置。4.2.2 码 头 船 舶 岸 电 设 施 布 置 不 得 妨 碍 码 头 正 常 生 产 作 业、不 得 阻 碍 码 头 交 通，并 应 保 证 消 防 通 道 畅通。在 供 电 浮 趸 应 设 置 防 护 装 置,保 证 船 和 人 员 安 全。4.2.3 码 头 船 舶 岸 电 设 施 的 布 置 和 数 量 应 与 码 头 建 设 规 模、靠 港 船 舶 类 型 和 用 电 容 量 相 适 应，每 个 泊位 应 设 置 不 少 于 1 套 码 头 船 舶 岸 电 设 施。4.2.4 船 舶 用 岸 电 需 求 较 大 的 码 头，可 将 岸 基 供 电 系 统 的 变 配 电 所 设 置 于 距 离 岸 电 箱 较 近 的 陆 地 上。4.2.5 处 于 防 汛 堤 临 水 侧 的 变 配 电 所 所 处 的 地 坪 高 程 应 高 于 重 现 期 5 0 年 一 遇 高 水 位 以 上 0.5 m。山 区河 段 的 变 配 电 所 所 处 的 地 坪 高 程 应 高 于 重 现 期 2 0 年 高 水 位 以 上 0.5 m，并 应 采 取 预 防 供、配 电 设 备 被淹 没 的 有 效 措 施。4.2.6 码 头 岸 电 设 施 应 设 置 在 爆 炸 危 险 区 以 外 的 区 域，不 应 设 置 在 有 火 灾 危 险 区 域 的 正 上 方 或 正 下方。4.3 供 电 电 源 及 容 量4.3.1 岸 电 系 统 和 船 舶 电 气 系 统 之 间 的 兼 容 性 应 包 括 下 列 主 要 内 容：a)船 舶 用 电 需 求；b)预 期 短 路 电 流；c)接 地 方 式；d)电 能 质 量；e)通 信。4.3.2 船 舶 岸 电 设 施 用 电 容 量 应 能 满 足 靠 泊 船 舶 的 生 活、生 产 用 电 及 岸 电 系 统 自 身 用 电 需 要。4.3.3 船 舶 岸 电 设 施 供 电 应 保 证 可 靠 性，应 由 专 用 回 路 向 靠 港 船 舶 供 电。4.3.4 码 头 船 舶 岸 电 设 施 继 电 保 护 应 依 据 运 行 方 式 和 可 能 的 故 障 类 型 进 行 设 计，并 满 足 G B/T 5 0 0 6 2的 有 关 规 定。4.4 岸 电 接 口4.4.1 接 插 件 所 设 置 的 插 座 应 满 足 设 计 吨 位 级 别 船 舶 的 用 电 需 求，实 现 对 不 同 吨 级 靠 泊 船 型 提 供 电 源。4.4.2 接 插 件 应 安 全 可 靠、连 接 及 维 护 方 便。4.5 其 他4.5.1 码 头 船 舶 岸 电 设 施 信 息 管 理 系 统 应 采 用 分 层 分 布 式 网 络 结 构，通 信 网 络 宜 采 用 光 缆。4.5.2 码 头 船 舶 岸 电 设 备 监 控 系 统 宜 纳 入 码 头 监 控 系 统。4.5.3 码 头 船 舶 岸 电 供 电 系 统 应 设 置 船 岸 供 电 联 锁 控 制 回 路。D B 5 0/T 1 5 4 3 2 0 2 344.5.4 码 头 船 舶 岸 电 系 统 应 设 置 急 停 系 统，并 符 合 第 7 章 的 有 关 规 定。4.5.5 岸 基 供 电 系 统、船 岸 连 接 系 统、船 舶 受 电 系 统 线 制 应 一 致。5 岸 基 供 电 系 统5.1 岸 基 供 电 系 统 组 成 及 要 求5.1.1 岸 基 供 电 系 统 由 变 压 器、高 压 柜、低 压 柜、电 缆 及 相 关 附 件 组 成。5.1.2 变 压 器、高 压 柜、低 压 柜 等 设 备 应 符 合 G B/T 1 7 4 6 8、G B 3 9 0 6、G B 7 2 5 1.1 的 有 关 规 定。5.1.3 岸 电 系 统 选 用 电 缆 应 符 合 G B 5 0 2 1 7 的 要 求，并 考 虑 电 缆 压 降 等 因 素。5.1.4 对 电 缆 的 选 用 要 求 如 下：直 立 式 码 头：由 变 配 电 所 引 至 码 头 前 沿 的 岸 电 箱 之 间 的 电 缆，宜 与 港 区 内 配 电 电 缆 型 号保 持 一 致。斜 坡 码 头 及 浮 码 头：陆 域 前 沿 设 置 岸 电 箱 的，岸 电 箱 之 前 电 缆 类 型 宜 与 港 区 内 负 荷 配 电电 缆 保 持 一 致，岸 电 箱 之 后 的 电 缆，应 采 用 船 用 电 力 软 电 缆 或 重 型 橡 套 电 缆。陆 域 前 沿未 设 置 岸 电 箱 的，岸 电 供 电 电 缆 应 全 部 采 用 船 用 电 力 软 电 缆 或 重 型 橡 套 电 缆。斜 坡 式 有 供 电 浮 趸 码 头：陆 域 高 压 柜 至 供 电 浮 趸 箱 变 之 间 的 电 缆，均 宜 采 用 高 压 1 0 k V船 用 软 电 缆。供 电 浮 趸 箱 变 至 趸 船 岸 电 箱 之 间 的 电 缆，宜 采 用 船 用 电 力 软 电 缆 或 重 型 橡套 电 缆。5.1.5 码 头 船 舶 岸 电 系 统 供 电 方 式 可 采 用 放 射 式 或 树 干 式，典 型 供 电 方 式 可 参 照 附 录 B 执 行。5.2 电 压 及 频 率码 头 船 舶 岸 电 设 施 供 电 电 压 和 频 率 应 符 合 表 1 的 规 定。表 1 系 统 输 入、输 出 电 压 和 频 率供电方式输入侧 输出侧电压(V)频率（H z）电压(V)频率（H z）低压上船4 0 0 5 0 4 0 0 5 01 0 0 0 0 5 0 4 0 0 5 05.3 用 电 负 荷5.3.1 码 头 船 舶 岸 电 设 施 供 电 能 力 应 根 据 泊 位 性 质、船 舶 用 电 设 备 特 性 和 供 电 距 离 等 因 素 确 定，并 应满 足 船 舶 靠 港 期 间 的 用 电 需 求。5.3.2 码 头 船 舶 岸 电 系 统 负 荷 估 算 应 考 虑 靠 港 船 舶 辅 机 功 率，可 采 用 需 要 系 数 法 或 利 用 系 数 法 确 定。靠 港 船 舶 辅 机 功 率 应 根 据 码 头 设 计 船 型 和 兼 顾 船 型 综 合 确 定。常 用 船 舶 辅 机 功 率 值 可 参 照 附 录 A 取 用。5.3.3 单 泊 位 船 舶 岸 电 系 统 的 容 量 应 根 据 泊 位 最 大 允 许 靠 港 船 舶 的 单 台 辅 机 功 率 确 定,多 泊 位 船 舶 岸电 系 统 负 荷 应 综 合 考 虑 船 舶 岸 电 系 统 的 泊 位 利 用 率。5.4 电 能 质 量5.4.1 码 头 船 舶 岸 电 设 施 供 电 电 源 的 电 压、频 率 应 满 足 表 2 要 求。D B 5 0/T 1 5 4 3 2 0 2 35表 2 供 电 电 源 的 电 压、频 率电源参数稳态 瞬态（%）（%）不应大于恢复时间（s）电压 5-1 5+2 0 1.5频率 5 1 0 55.4.2 码 头 船 舶 岸 电 设 施 供 电 电 源 的 谐 波 成 分 不 大 于 5%。6 船 岸 连 接 系 统6.1 船 岸 连 接 系 统 组 成6.1.1 直 立 式 码 头 船 岸 连 接 系 统 设 施 包 括 但 不 限 于 岸 电 箱、电 缆 管 理 系 统、导 缆 装 置、垂 直 升 降 装 置、接 插 件、导 轨、电 缆。6.1.2 斜 坡 码 头 及 浮 码 头 船 岸 连 接 系 统 包 括 但 不 限 于 岸 电 箱、电 缆 管 理 系 统、接 插 件、电 缆。6.1.3 斜 坡 式 有 供 电 浮 趸 码 头 船 岸 连 接 系 统 包 括 但 不 限 于 供 电 浮 趸、环 网 柜、箱 式 变 压 器、电 缆 管 理系 统、导 缆 装 置、岸 电 箱、船 舶 岸 电 接 插 件、电 缆。6.2 船 岸 连 接 系 统 布 置6.2.1 船 岸 连 接 系 统 宜 设 置 在 每 个 泊 位 的 中 下 游 侧 合 理 布 置。6.2.2 直 立 式 码 头 船 岸 连 接 系 统 主 体 部 分 应 布 置 在 码 头 前 沿，不 得 影 响 码 头 船 舶 靠 港、系 缆 及 装 卸 作业。6.2.3 斜 坡 码 头 及 浮 码 头 船 岸 连 接 系 统 布 置。设 有 趸 船 时，船 岸 连 接 系 统 的 主 体 部 分 宜 布 置 在 趸 船 上。设 有 供 电 浮 趸 时，船 岸 连 接 系 统 的 主 体 部 分 宜 布 置 在 浮 趸 或 趸 船 上。不 设 趸 船 时，船 岸 连 接 系 统 的 布 置 应 根 据 码 头 平 面 布 置 及 船 舶 靠 港 方 式 综 合 确 定。6.2.4 岸 电 箱 的 布 置 应 考 虑 水 位 变 化 的 影 响。6.3 岸 电 箱6.3.1 岸 电 箱 的 箱 体 结 构 应 具 有 足 够 的 机 械 强 度，同 时 应 采 取 防 腐 防 锈 等 措 施。6.3.2 安 装 在 室 外 的 岸 电 箱 的 防 护 等 级 不 得 低 于 I P 5 5。6.3.3 岸 电 箱 应 具 有 带 电 显 示、状 态 显 示、电 能 计 量、故 障 报 警、装 置 紧 急 停 止 等 功 能，岸 电 箱 内 宜预 留 与 码 头 管 理 系 统 的 通 信 接 口。6.3.4 岸 电 箱 线 制 与 船 舶 配 电 系 统 线 制 应 一 致。6.3.5 岸 电 箱 的 主 开 关 应 具 有 短 路、过 载 保 护 功 能，其 额 定 容 量 应 与 船 舶 用 电 负 荷 匹 配。岸 电 箱 保 护断 路 器 与 插 座 应 具 备 安 全 联 锁 功 能，并 配 备 检 修 门 的 限 位 开 关，限 位 开 关 与 岸 电 箱 保 护 断 路 器 也 应 具 备安 全 联 锁 功 能。6.3.6 岸 电 箱 的 金 属 外 壳 应 可 靠 接 地，应 设 置 护 栏，保 证 足 够 的 安 全 操 作 空 间。6.3.7 安 装 在 岸 上 的 岸 电 箱 应 设 置 排 水 设 施。6.4 电 缆 管 理 系 统6.4.1 电 缆 管 理 系 统 可 由 电 控 系 统、电 缆 卷 筒 卷 车、旋 转、升 降、俯 仰、伸 缩 等 装 置 中 的 一 种 或 多 种组 成。D B 5 0/T 1 5 4 3 2 0 2 366.4.2 电 缆 管 理 系 统 设 置 位 置 不 应 影 响 船 舶 系 泊 和 码 头 作 业，周 围 应 设 置 安 全 防 护，充 分 考 虑 码 头 结构 型 式、水 位 变 化 等 的 影 响，并 符 合 以 下 要 求：直 立 式 码 头 电 缆 管 理 系 统 应 布 置 在 设 计 高 水 位 以 上。斜 坡 式 码 头 及 浮 码 头 有 趸 船 时，电 缆 管 理 系 统 宜 设 置 于 趸 船 上；无 趸 船 时，电 缆 管 理 系统 应 根 据 水 位 变 化 设 置，不 得 被 水 淹 没。6.4.3 电 缆 管 理 系 统 安 放 平 台 应 充 分 考 虑 检 修、维 护 方 便，并 设 置 栏 杆、踏 步 等 设 施。6.4.4 电 缆 卷 筒 应 满 足 最 大 水 位 落 差 所 需 电 缆 长 度 的 容 量，并 设 置 终 点 保 护 装 置，运 动 极 限 位 置 时，电 缆 卷 筒 应 至 少 保 留 两 圈 电 缆 的 富 余 量。应 具 有 电 缆 张 力 检 测 和 限 位 保 护 功 能,具 有 报 警 和 自 动 切 断 岸电 电 源 的 功 能。6.4.5 电 缆 管 理 系 统 宜 具 有 根 据 水 位 变 化 自 动 收 放 电 缆 功 能，并 保 持 收 缆 张 力 恒 定。6.4.6 电 缆 卷 筒 应 根 据 容 量 及 电 缆 型 号 规 格 选 定，并 保 证 电 缆 长 期 工 作 在 额 定 的 抗 拉 强 度 和 弯 曲 半 径指 标 内。6.4.7 电 缆 管 理 系 统 应 采 取 必 要 的 防 止 碰 撞 船 体 的 保 护 措 施，应 配 有 现 场 操 作 装 置，应 明 确 标 示 操 作规 程。6.5 垂 直 升 降 装6.5.1 垂 直 升 降 装 置 应 保 证 接 插 件 始 终 处 于 不 被 水 淹 没 和 船 舶 撞 击 的 安 全 范 围 内。6.5.2 垂 直 升 降 装 置 应 具 有 适 应 水 位 变 化 的 自 有 动 力 或 其 他 曳 引 动 力 的 升 降 功 能，具 有 应 急 手 动 升 降功 能，并 满 足 调 整 垂 直 升 降 装 置 到 允 许 范 围 内 任 何 高 度 的 要 求。6.5.3 垂 直 升 降 装 置 可 采 用 带 水 位 定 位 传 感 器 系 统 的 滑 移 小 车 型 式 或 带 定 位 导 向 的 浮 筒 型 式。6.6 导 缆 装 置6.6.1 导 缆 装 置 宜 结 构 简 单，强 度 高，转 动 灵 活。6.6.2 导 缆 装 置 的 电 缆 滚 轮 宜 具 有 自 润 滑 性 和 高 耐 磨 性。6.6.3 斜 坡 式 有 供 电 趸 船 码 头 供 电 浮 趸 之 间 的 导 缆 设 施，宜 具 有 可 随 水 位 变 化 拆 装 的 装 功 能。6.7 接 插 件6.7.1 接 插 件 的 防 护 等 级 不 得 低 于 I P 6 5。6.7.2 接 插 件 与 岸 基 供 电 系 统 电 压 等 级 应 一 致。6.7.3 接 插 件 应 设 有 机 械 联 锁 等 辅 助 装 置。6.7.4 接 插 件 应 设 有 接 地 辅 助 触 点 和 电 源 联 锁 触 点。接 插 件 的 型 式 应 确 保 接 地 极 先 接 插，电 源 联 锁 触点 后 接 插。6.7.5 大 载 流 量 可 考 虑 多 回 路 供 电，多 回 路 输 出 电 源 应 与 船 舶 配 电 系 统 相 序 一 致。6.7.6 接 插 件 的 接 线 端 子 应 与 连 接 额 定 载 流 量 线 径 的 电 缆 匹 配，并 兼 容 小 于 额 定 载 流 量 线 径 的 电 缆。6.7.7 接 插 件 端 宜 选 用 插 座 形 式，船 舶 受 电 端 宜 选 用 插 头 形 式。除 符 合 G B/T 1 1 9 1 8.5 的 要 求 外，还 应满 足 以 下 要 求：a)插 头 和 插 座 应 具 有 防 止 误 插 的 定 位 键。b)插 座 应 与 机 械 联 锁 机 构 配 合，并 保 证 插 头 插 拔 时 不 带 电。c)电 极 基 座 应 具 有 耐 高 温、高 绝 缘、高 机 械 强 度 的 性 能。d)应 设 置 应 力 检 测 及 防 脱 落 装 置。6.8 导 轨6.8.1 导 轨 作 为 导 向 装 置，是 金 属 或 其 它 材 料 制 成 的 槽 或 脊 柱 结 构，可 承 受、固 定、引 导 移 动 装 置 或D B 5 0/T 1 5 4 3 2 0 2 37设 备 并 减 少 其 摩 擦。6.8.2 导 轨 宜 结 构 简 单，强 度 满 足 移 动 装 置 运 动 要 求。6.8.3 导 轨 应 当 满 足 导 向 精 度 与 移 动 装 置 适 配，精 度 保 持 性 良 好，材 料 刚 度 合 理 的 要 求。6.9 电 缆6.9.1 电 缆 应 选 用 船 用 柔 性 电 缆 或 重 型 橡 套 电 缆。6.9.2 低 压 船 岸 连 接 电 缆 宜 优 先 选 择 3 2 5 m m2、3 7 0 m m2、3 9 5 m m2规 格 之 一，载 流 量 不 满 足 时 可 采 用 多根 并 联。6.9.3 电 缆 额 定 载 流 量 应 符 合 现 行 国 家 标 准 G B 5 0 2 1 7 的 有 关 规 定。6.9.4 电 缆 应 设 有 防 止 机 械 损 伤 的 措 施。6.9.5 电 缆 与 接 线 端 子 连 接 应 牢 固 可 靠。7 船 舶 受 电 系 统7.1 船 舶 受 电 系 统 组 成船 舶 受 电 系 统 可 由 船 舶 岸 电 受 电 箱、接 插 件、电 缆 管 理 系 统、岸 电 变 压 器、岸 电 连 接 配 电 柜/板、岸 电 接 入 控 制 屏、岸 电 电 缆 等 一 种 或 多 种 组 成。7.2 船 舶 岸 电 受 电 箱7.2.1 船 舶 岸 电 受 电 箱 应 为 船 检 机 构 认 可 的 船 用 产 品。7.2.2 船 舶 岸 电 受 电 箱 应 具 有 过 载、短 路 保 护 功 能，并 应 配 置 相 序 检 测 等 装 置，宜 具 备 电 压 测 量、电流 测 量、电 度 计 量、相 序 转 换 等 功 能。7.2.3 船 舶 岸 电 受 电 箱 箱 体 应 采 用 钢 质 或 等 效 材 质，钢 质 材 料 应 进 行 防 腐 处 理，表 面 应 光 洁，其 他 金属 部 件 镀 层 表 面 应 均 匀，无 剥 落、起 皱 现 象。7.2.4 船 舶 岸 电 受 电 箱 应 配 备 带 电 指 示 装 置，箱 内 连 接 导 线 或 汇 流 排 应 具 备 区 分 极 性 的 标 志。7.2.5 安 装 于 开 敞 甲 板 的 船 舶 岸 电 受 电 箱 防 护 等 级 不 应 低 于 G B/T 4 2 0 8 规 定 的 I P 5 5,安 装 于 舱 室 及 围 蔽处 所 的 岸 电 箱 防 护 等 级 应 与 所 在 舱 室 的 防 护 要 求 一 致，且 不 低 于 G B/T 4 2 0 8 规 定 的 I P 2 X。7.2.6 船 舶 岸 电 受 电 箱 铭 牌 应 标 明 产 品 型 号、额 定 电 压、工 作 频 率 等 必 要 信 息，宜 标 明 配 电 系 统 形 式、额 定 电 流、防 护 等 级 等 信 息7.2.7 船 舶 岸 电 受 电 箱 应 具 有 用 于 连 接 电 缆 的 合 适 的 插 座 或 接 线 柱、用 于 将 船 体 与 岸 地 相 连 的 接 地 接线 柱，并 应 具 有 防 止 接 线 端 承 受 过 大 机 械 外 力 的 措 施。接 线 柱 直 径 应 不 小 于 表 3 规 格。表 3 船 舶 岸 电 受 电 箱 壳 体 接 地 接 线 柱 规 格岸电箱额定电流（A）接地接线柱直径（m m）6 3 61 2 5 82 5 0 1 07.3 接 插 件7.3.1 接 插 件 应 具 有 机 械 式 防 错 位 结 构 和 标 志。7.3.2 接 插 件 的 防 护 等 级 不 应 低 于 G B/T 4 2 0 8 规 定 的 I P 6 6。D B 5 0/T 1 5 4 3 2 0 2 387.3.3 接 插 件 应 符 合 电 压 等 级 和 承 载 电 流 的 要 求，并 根 据 船 舶 靠 港 期 间 负 载 的 大 小 优 先 选 用 以 下 规 格之 一：a）4 5 0 V 6 3 A 或 4 0 0 V 6 3 A；b）4 5 0 V 1 2 5 A 或 4 0 0 V 1 2 5 A；c）4 5 0 V 2 5 0 A 或 4 0 0 V 2 5 0 A。7.3.4 接 插 件 应 符 合 G B/T 1 1 9 1 8.5 的 要 求。7.3.5 岸 电 设 计 容 量 大 于 单 个 接 插 件 容 量 时 应 增 加 接 插 件 的 数 量，且 接 插 件 的 规 格 应 相 互 兼 容。7.3.6 船 舶 受 电 系 统 接 口 宜 选 用 插 头 形 式。7.3.7 插 头 应 保 证 与 插 座 正 确 连 接，确 保 不 能 带 电 插 拔。7.3.8 插 头 的 电 极 基 座 应 具 有 耐 高 温、高 绝 缘、高 机 械 强 度 的 性 能。7.3.9 插 头 的 防 护 等 级 不 得 低 于 I P 6 5。7.4 岸 电 变 压 器7.4.1 岸 电 变 压 器 应 具 有 独 立 的 初 级 和 次 级 绕 组。7.4.2 岸 电 变 压 器 宜 采 用 空 气 冷 却 的 干 式 变 压 器。7.5 岸 电 连 接 配 电 柜/板7.5.1 岸 电 连 接 配 电 柜/板 内 应 设 置 断 路 器，断 路 器 应 具 有 但 不 限 于 过 载、短 路 保 护 功 能。7.5.2 船 载 连 接 配 电 柜/板 应 配
