制氢加氢一体站技术规范DB 6505／T 175—2023.pdf

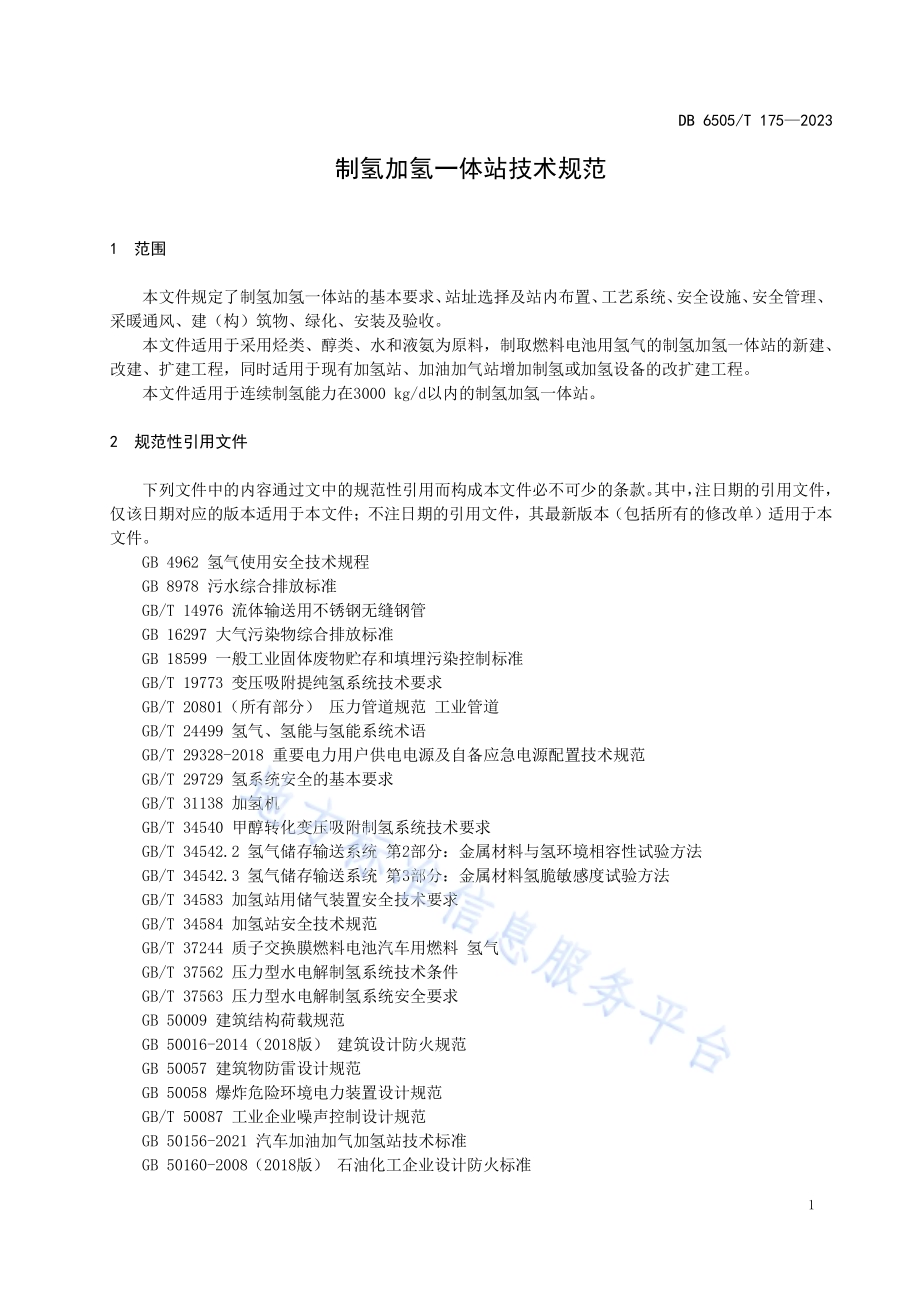

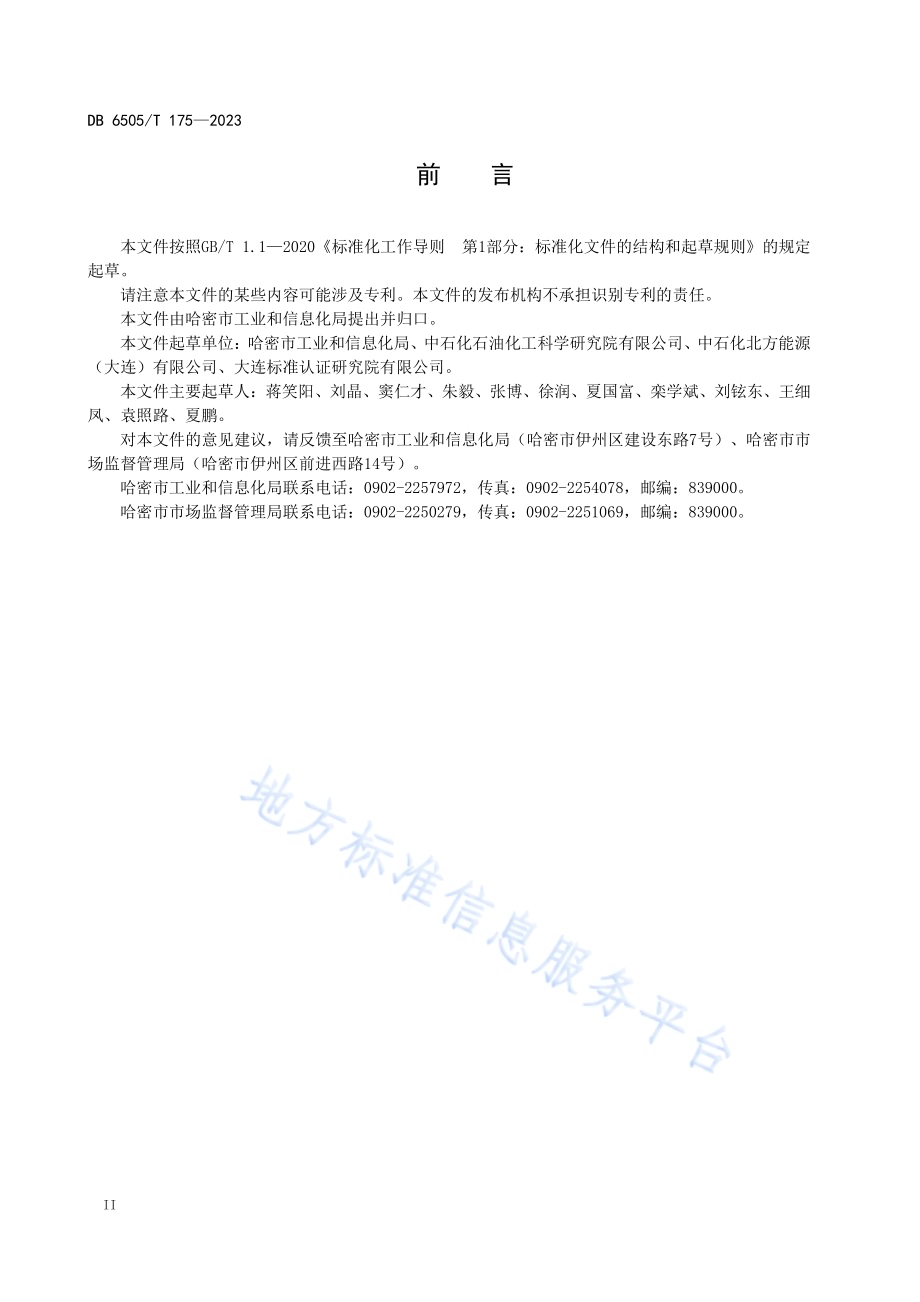

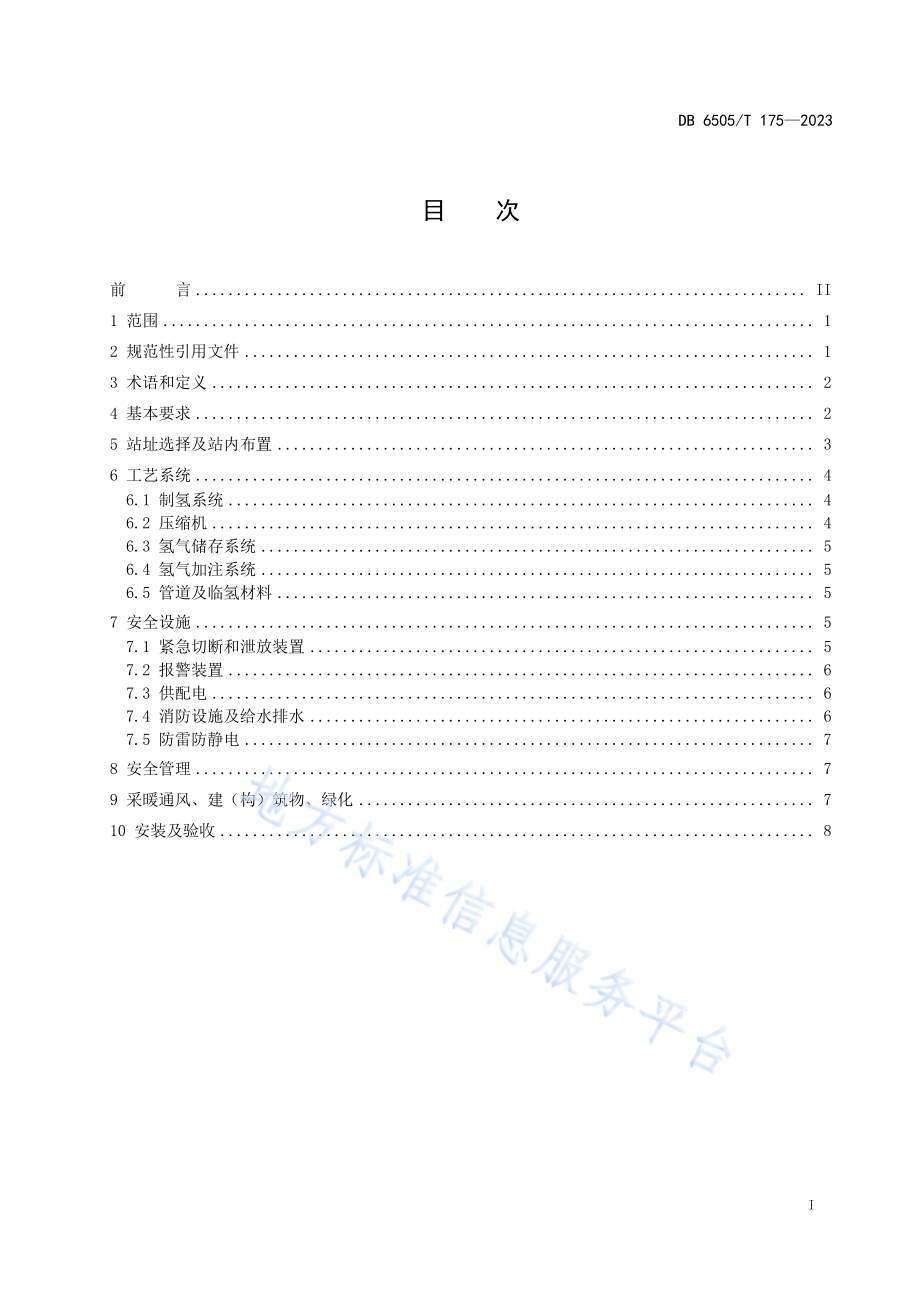

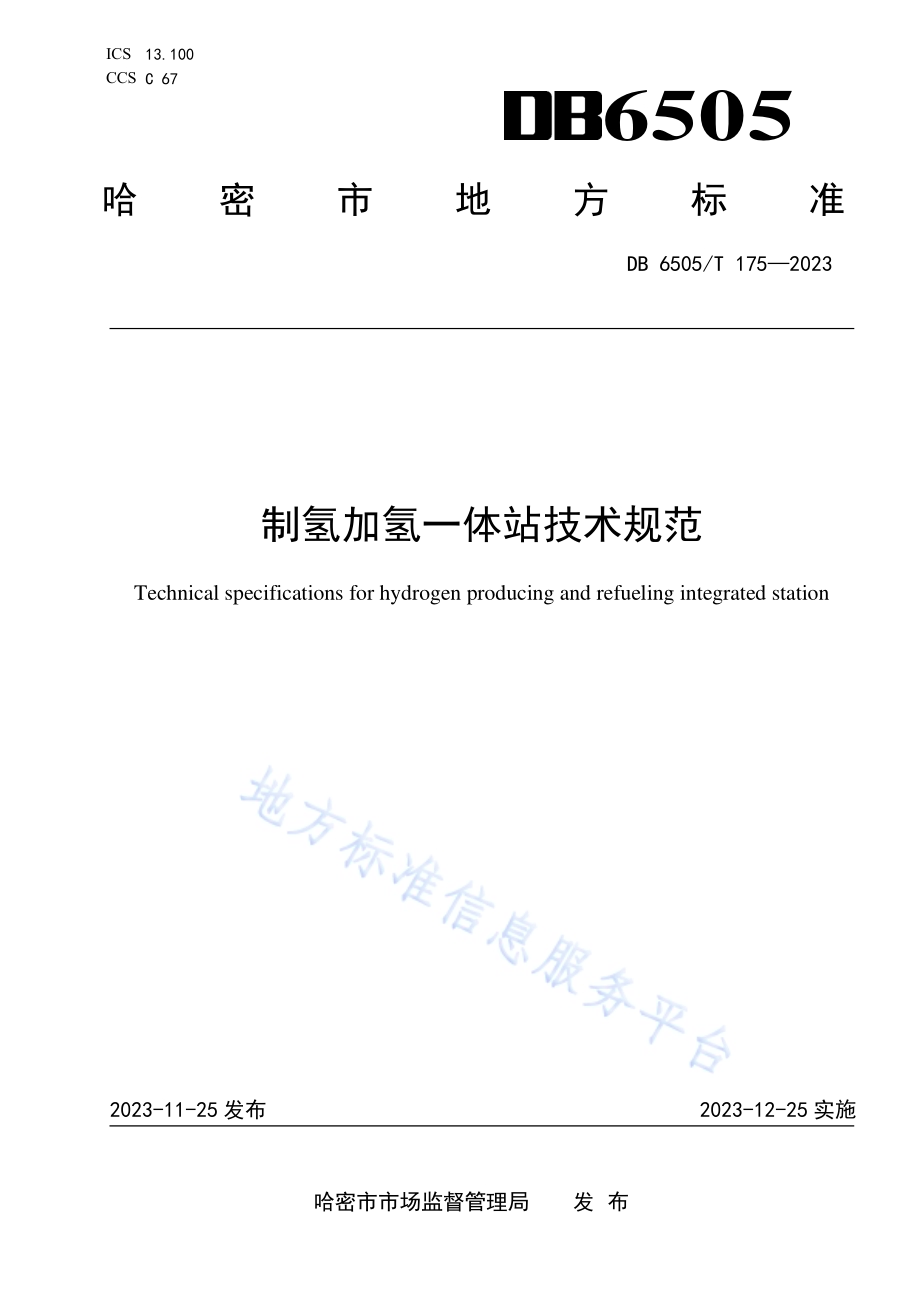

I C S 13.100 C C S C 67 6505 哈密市地方标准 DB 6505/T 175 2023 制氢加氢 一体站技 术规范 Technical specifications for hydrogen producing and refueling integrated station 2023-11-25 发布 2023-12-25 实施 哈密市市 场监督 管 理局 发 布 DB 6505/T 175 2023 I 目 次 前 言.II 1 范围.1 2 规范 性引 用文 件.1 3 术语 和定 义.2 4 基本 要求.2 5 站址 选择 及站 内布 置.3 6 工艺 系统.4 6.1 制 氢系 统.4 6.2 压 缩机.4 6.3 氢 气储 存系 统.5 6.4 氢 气加 注系 统.5 6.5 管 道及 临氢 材料.5 7 安全 设施.5 7.1 紧 急切 断和 泄放 装置.5 7.2 报 警装 置.6 7.3 供 配电.6 7.4 消 防设 施及 给水 排水.6 7.5 防 雷防 静电.7 8 安全 管理.7 9 采暖 通风、建（构）筑 物、绿 化.7 10 安 装及 验收.8 DB 6505/T 175 2023 II 前 言 本文件 按照GB/T 1.1 2020 标 准化 工作 导则 第1 部分：标准 化文 件的 结构 和起草 规则 的 规 定起草。请注意 本文 件的 某些 内容 可能涉 及专 利。本文 件的 发布机 构不 承担 识别 专利 的责任。本文件 由哈 密市 工业 和信 息化局 提出 并归 口。本文件 起草 单位：哈密 市 工业和 信息 化局、中石 化 石油化 工科 学研 究院 有限 公司、中 石化 北方 能源（大连）有 限公 司、大连 标准认 证研 究院 有限 公司。本文件 主要 起草 人：蒋笑 阳、刘 晶、窦仁 才、朱毅、张博、徐 润、夏国 富、栾学斌、刘 铉东、王 细凤、袁 照路、夏 鹏。对本文 件的意 见建 议，请 反馈至 哈密市 工业 和信息 化局（哈密市 伊州 区建设 东路7号）、哈密市 市场监督 管理 局（哈密 市伊 州区前 进西 路14 号）。哈密市 工业 和信 息化 局联 系电话：0902-2257972，传真：0902-2254078，邮 编：839000。哈密市 市场 监督 管理 局联 系电话：0902-2250279，传真：0902-2251069，邮 编：839000。DB 6505/T 175 2023 1 制氢加氢 一体站 技术规范 1 范围 本文件 规定 了制 氢加 氢一 体站的 基本 要求、站 址选 择 及站内 布置、工 艺系 统、安 全设施、安 全管 理、采暖通 风、建（构）筑物、绿化、安 装及 验收。本文件 适用于 采用 烃类、醇类、水和液 氨为 原料，制取燃 料电池 用氢 气的制 氢加氢 一体站 的新 建、改建、扩建 工程，同 时适 用于现 有加 氢站、加 油加 气站增 加制 氢或 加氢 设备 的改扩 建工 程。本文件 适用 于连 续制 氢能 力在3000 kg/d 以内 的制 氢 加氢一 体站。2 规范性 引用 文件 下列文 件中 的内 容通 过文 中的规 范性 引用 而构 成本 文件必 不可 少的 条款。其 中，注日 期的 引用 文件，仅该日 期对 应的 版本 适用 于本文 件；不注 日期 的引 用文件，其 最新 版本（包 括所有 的修 改单）适 用 于 本文件。GB 4962 氢 气使 用安 全技 术规程 GB 8978 污 水综 合排 放标 准 GB/T 14976 流 体输 送用 不 锈钢无 缝钢 管 GB 16297 大气 污染 物综 合 排放标 准 GB 18599 一般 工业 固体 废 物贮存 和填 埋污 染控 制标 准 GB/T 19773 变 压吸 附提 纯 氢系统 技术 要求 GB/T 20801（所 有部 分）压力管 道规 范 工业 管道 GB/T 24499 氢 气、氢能 与 氢能系 统术 语 GB/T 29328-2018 重 要电 力用户 供电 电源 及自 备应 急电源 配置 技术 规范 GB/T 29729 氢 系统 安全 的 基本要 求 GB/T 31138 加 氢机 GB/T 34540 甲 醇转 化变 压 吸附制 氢系 统技 术要 求 GB/T 34542.2 氢气 储存 输 送系统 第2 部分：金 属材 料与氢 环境 相容 性试 验方 法 GB/T 34542.3 氢气 储存 输 送系统 第3 部分：金 属材 料氢脆 敏感 度试 验方 法 GB/T 34583 加 氢站 用储 气 装置安 全技 术要 求 GB/T 34584 加 氢站 安全 技 术规范 GB/T 37244 质 子交 换膜 燃 料电池 汽车 用燃 料 氢气 GB/T 37562 压 力型 水电 解 制氢系 统技 术条 件 GB/T 37563 压 力型 水电 解 制氢系 统安 全要 求 GB 50009 建筑 结构 荷载 规 范 GB 50016-2014（2018版）建筑 设计 防火 规范 GB 50057 建筑 物防 雷设 计 规范 GB 50058 爆炸 危险 环境 电 力装置 设计 规范 GB/T 50087 工 业企 业噪 声 控制设 计规 范 GB 50156-2021 汽车 加油 加气加 氢站 技术 标准 GB 50160-2008（2018版）石油 化工 企业 设计 防火 标 准 DB 6505/T 175 2023 2 GB 50177 氢气 站设 计规 范 GB 50204-2015 混凝 土结 构工程 施工 质量 验收 规范 GB/T 50493 石 油化 工可 燃 气体和 有毒 气体 检测 报警 设计标 准 GB 50516-2010（2021 版）加氢站 技术 规范 GB 50974 消防 给水 及消 火 栓系统 技术 规范 3 术语和 定义 GB/T 24499 和GB 50516 界 定的以 及下 列术 语和 定义 适用于 本文 件。3.1 制氢加 氢一 体站 hydrogen producing and refueling integrated station 将制氢 设备 和加 氢设 施布 置在一 起的 为氢 燃料 电池 汽车储 氢瓶 充装 氢燃 料的 专门场 所。来源：（版），、，有 修改 3.2 站内制 氢系 统 on-site hydrogen producing system 在加氢 站内 设置 的制 氢系 统，且 氢气 总产 能不 大 于，将 制氢 原料 转化 为氢气 的成 套设 备，通常是 制氢、纯 化、压缩 及其配 套设 施的 总称。来源：（版），有 修改 3.3 制氢原 料 raw materials for hydrogen production 输入到 制氢 设备 中作 为反 应物或 作为 能源 的化 学物 质，包 括烃 类、醇类、水 和液氨。3.4 充卸氢 filling and unloading hydrogen 氢气集 装管 束车 充入 或卸 出氢气。来源：（版），有修改 3.5 加氢机 hydrogen dispenser 给交通 运输 工具 的储 氢瓶 充装氢 气，并具 有控 制、计量、计价 等功 能的 专用 设备。来源：（版），3.6 氢气储 存系 统 hydrogen storage system 用于储 存气 态氢 的压 力容 器与必 要的 安全 附件 及压 力检测、显 示仪 器等。来源：（版），有 修改 4 基本要 求 4.1 制氢加 氢一体 站（以下简 称“一 体站”）采 用站内 制氢系 统供氢，可 与天然 气加气 站、加 油站、和充（换）电站 联合 建站。4.2 独立一 体站 的等 级划 分应 符合 GB 50177、GB 50516 的规 定，如表1 所 示，与油、气等 合建 站 等级划分 应符 合 GB 50156 的 规定，与充（换）电 站合 建站等 级划 分应 符 合 GB/T 34584 的规 定。站 内制 氢系统的 原料 缓存 储量 不应 大于一 昼夜 的需 求量。表1 独立制 氢加 氢一 体站 等级 划分 DB 6505/T 175 2023 3 等级 原料容量（m3）储氢容器容量（kg）总容量 G 单罐容量 总容量 G 单罐容量 一级 150G 2 1 0 50 5 0 0 0 G 8 0 0 0 2 0 0 0 二级 90 G 1 5 0 50 3 0 0 0 G 5 0 0 0 1 5 0 0 三级 G 90 30 G 3 0 0 0 800 注1：液氢罐的单罐容量不受本表中单罐容量的限制。注2：以水为原料的储存量不受此表限制。4.3 一体站 主要包 括制 氢系统 和加氢 系统两 部分。其中，制氢 系统主 要包 括制氢、纯化 及配套 设施；加氢系 统主 要包 括充 卸氢、压缩、存 储、加氢 及配 套设施。4.4 站内设 备设计 制造 应考虑 高度自 动化和 事故 状态下 自动泄 放危害 的相 互作用 引发的 风险，制氢 系统与加 氢系 统应 设置 防护 和隔离 措施。4.5 站内设 备运 行噪 音应 符 合 GB/T 50087 及 运行 场所 的 噪音控 制要 求。一体 站内 产生的 废气 排放 应符合GB 16297 的规 定，废 水处理 应符 合 GB 8978 的 规定，固体 废弃 物排 放应 符合 GB 18599 及地 方环保的有 关规 定。4.6 站内制 氢系 统除 应符 合本 文件规 定外，还 应符 合 GB 50156 和 GB 50177 的有 关规定。4.7 站内储 氢容器 数量 及规模 应根据 站内制 氢系 统生产 能力、氢燃料 电池 汽车及 氢气天 然气混 合燃 料汽车数 量 和 储氢 容器 压力 等级等 因素 确定。4.8 用于氢 燃料 电池 汽车 等 氢 气的质 量应 符 合GB/T 37244 的 规定。4.9 氢气的 计量 应符 合GB 50516 和GB 50156 的有 关规 定。4.10 氢系统 危险 因素 及风 险控 制按 照 GB/T 29729 和 GB 4962 的有 关规 定执 行。4.11 一体站 建设 项目 的安 全设 施应与 主体 工程 同时 设计、同时 施工、同 时投 入生 产和使 用。4.12 一体站 宜考 虑突 发事 故状 态下，系统 自动 泄放 所产 生的环 境影 响。5 站址选 择及 站内 布置 5.1 城市中 心区 不应 建设 一级 制氢加 氢一 体站。5.2 一体站 的建设 应符 合当地 城镇规 划和产 业布 局的要 求，宜 布置在 交通 便利的 区域，但不应 在城 市主干道 的交 叉路 口附 近。5.3 一体站 不应 设置 在地 质灾 害易发 区域，受 洪水、潮 水和内 涝威 胁的 区域。5.4 一体站 站址 选择 应满 足 GB 50156-2021 中第4 章 的 规定，同时 应符 合安 全生 产、环 境保 护等 相关法律法 规，站内 总平 面布 置应符 合 GB 50156-2021 中第 5 章的 规定。5.5 一体站 站内各 设施 与站外 建（构）筑物、道 路等的 防火间 距应符 合国 家、地 方有关 标准及 以下 规定：a)制氢系 统的 制氢 原料 储存 设施参 照埋 地汽 油储 罐，应 满足 GB 50016-2014（2018 版）中表4.2.1和GB 50156-2021 中表 4.0.4 的 规定，以 水为 原料 的储存 罐不 受此 条限 制；b)制氢系 统的 制氢 装置 应满 足 GB 50177-2005 中表 3.0.2 的 规定；c)加氢部 分应 满 足 GB 50156-2021 中表4.0.8 中 的规 定；d)参照GB 50156-2021 中4.0.8，站 内加 氢工 艺设 施与 站外建 筑物、构 筑物 之间 设置有 符合 规 定 的实体 防护 墙时，相 应安 全间距（对 重要 公共 建筑 除外）不应 低于 规定 的安 全间距 的 50%，且不应小 于 8m。5.6 一体站 站内 各设 施之 间的 防火间 距应 符合 以下 规定：DB 6505/T 175 2023 4 a)制氢 系统的制氢装 置与氢气压 缩机及加氢系 统的相关设 施间距应满 足 GB 50516-2010（2021版）中 表5.0.1A 的 规定；b)制氢系 统内 部相 关设 施之 间防火 距离 应满 足GB 50177 的 规定；c)各设施 防火 间距 除应 执行 以上规 定外，尚 应符 合国 家及地 方现 行有 关标 准规 定。5.7 一体站 内防爆 和 非 防爆的 设备应 满足防 爆区 设置要 求，水 冷机组、脱 盐水设 备、空 压制氮 设备、闭式冷 却塔 如按 非防 爆辅 助设备 考虑，应 布置 在设 备爆炸 危险 区外。5.8 制氢系 统应 安装 牢固，支 撑设备 或组 件应 能满 足 GB 50009 的要 求，避免 系统 和设备 受到 低温 和地震的 不利 影响。6 工艺系 统 6.1 制氢系 统 6.1.1 一体站 内的 制氢 系统 工艺 包括：a)烃类蒸 汽重 整制 氢。适 合 制氢的 烃类 原料 分为 气态 烃和液 态烃 两类，净化 处 理后烃 类原 料与 蒸汽混合 在催 化剂 作用 下，经重整、变 换等 工艺 过程 制取富 氢气 体，富氢 气体 进一步 提纯 后可 获得满足 燃料 电池 要求 的氢 气；b)醇类蒸 汽重 整制 氢。醇类 原料和 水在 一定 温度、压 力条件 下，通过 催化 剂作 用，经 重整、变 换等 工艺 过程 制取 富氢 气体，富 氢气 体进 一步 提纯 后 可获得 满足 燃料 电池 要求 的氢气。针对 甲 醇制氢技 术可 按GB/T 34540 的规定 执行；c)水电解 制氢。在 直流 电的 作用下，原 料水 分子 在电 极上发 生电 化学 反应，分 解为氢 气和 氧气，阴 极 产生 的 氢气 经氢 水 分 离 等 过程 制 取富 氢气 体，富 氢 气体 进 一步 提纯 后 可获 得 满足 燃 料 电池 要求 的氢 气。针对 水电 解制氢 技术 可 按GB/T 37562 的 规定 执行；d)氨裂解 制氢。氨 气在 一定 温度、一定 压力 条件 下，通过催 化剂 作用，裂 解为 氢氮混 合气 体，根据需要 是否 进一 步提 纯，制取符 合相 应要 求的 氢气；e)提纯氢。以 各类 富含 氢气 的 气体为 原料，采 用变 压吸 附 法、化学反 应定 向除 杂、膜 分离等 方法，从富氢原料气中提取氢气的工艺过程，制取符合相应要求的氢气。针对氢气提纯应按 GB/T 19773 的规 定执 行。6.2 一体站 内制氢 系统 应设置 制氢原 料 储存 设施，制氢 原料的 质量应 符合 工艺设 计要求，每月 应至 少对原料 储存 设施 内的 原料 进行 1 次质 量检 测，外采 原料时 每次 卸车 前均 应进 行原料 质量 检测。6.3 站内制 氢工艺 系统 及辅助 单元各 设备应 根据 制氢、加氢的 规模、用气 特征、氢气质 量要求 及当 地制氢原 料、电力 供应 等进 行合理 配置。6.4 醇类工 艺设 施宜 参照 汽油 罐 按GB 50156-2021 中 相 关规定 执行 考虑，气 态烃 类工艺 设施 宜参 照 压缩天然 气（CNG）按GB 50156-2021 相关 规定 执行，液氨工 艺设 施宜 参 照GB 50160-2008（2018 版）的相关规 定执 行。6.5 一体站 站内 制氢 系统 宜为 撬装式 设备，满足 公路运 输要求，且对 于连 续生产 能力不 超 过 1000kg/d和 2000kg/d 的制 氢设 备，其占 地面 积分 别不 宜超 过 70m2和 100m2，内 部储 氢容积 分别 不宜 大 于 8m3和12m3。6.6 一体站 站内 制氢 系统 应设 置在线 产品 氢气 质量 检测 装置并 对其 进行 校正，每 月不宜 少 于 1 次。6.7 一体站 应将 产品 氢气 送至 具有氢 气检 测资 质的 单位 进行质 量检 测，每6 个月 不少 于 1 次。6.8 对外经 营的 一体 站在 投入 运行前，应 取得 气瓶（移 动式压 力容 器）充装 许可 证。6.9 压缩机 DB 6505/T 175 2023 5 6.9.1 站内制 氢系统 的自 产氢气 经制氢 增压压 缩机 增压至 相关压 力后，送至 加氢系 统的中 间氢气 存 储罐内；再经 加氢 系统 高压 压缩机 增压 后进 行高 压存 储设施 内储 存。6.9.2 氢气压 缩机 的选 型、布置 和安全 保护 装置 设置 应符 合 GB 50516 和GB 50156 的有关 规定。6.9.3 压缩机 前应设 置缓 冲罐，确保压 缩机进 气侧 为正压，且压 缩机进 气管 和排气 管间应 设置旁 路 管道，缓 冲罐 可按 照压 缩机 的附属 设施 考虑 安全 间距。6.9.4 压缩机 进、出口 与第 一个 切断阀 之间，应 设置 安全 阀；压 缩机 进、出口 管路 应 设置氮 气吹 扫口。6.10 氢气储 存系 统 6.10.1 一 体 站 内 氢气 储 存 系统 的工 作 压 力 应根 据 所 需加 氢的 氢 能 汽 车车 载 储 气瓶 的充 氢 压 力 确定。当充氢 压力 为35MPa 时，站内氢 气储 存系 统的 工作 压力不 宜超 过 45MPa；当 充 氢压力 为 70MPa 时，站 内氢气储 存系 统的 工作 压力 不宜超 过 87.5MPa。6.10.2 一 体 站 内 高压 氢 气 储存 系统 宜 选 用 相同 规 格 和型 号的 固 定 式 储氢 容 器 或者 储氢 井，并 设置 安全泄压 装置 且泄 放量 不得 低于压 缩机 的最 大排 气量。6.10.3 一体站 内氢 气存 储压 力容 器应符 合 GB/T 34583 和GB 50156 的 有关 规定。6.10.4 一体站 内制 氢系 统应 有氢 气缓冲 容器，氢 气缓 冲容 器应符 合 GB 50177 相关 规 定。6.11 氢气加 注系 统 6.11.1 氢气加 氢机 的数 量应 根据 所需加 氢的 氢能 汽车 数量、每辆 汽车 所需 的氢 气充 装量、储氢 容器 容积及氢 气压 缩机 的排 气量 等因素 确定。加 氢机 应设 置在室 外或 通风 良好 的箱 柜内。6.11.2 氢气加 氢机 的各 项性 能指 标应符 合 GB/T 31138 的 有 关规定。6.11.3 氢气加 氢机 应具 有充 装、计量和 控制 功能，并 符合 GB 50156 和 GB/T 34584 的有关 规定。6.11.4 加氢机 应设 置脱 枪保 护装 置，加 氢机 的加 氢软 管应 设置拉 断阀。6.12 管道及 临氢 材料 6.12.1 一体站 内氢 气管 道应 选用 高压无 缝钢 管，其性 能应 符合 GB 50156、GB 50177 和GB/T 14976 的有关规 定，站内 其余 管道 应符合 GB/T 20801（所 有 部分）的要 求。6.12.2 一体站 内氢气 系统 使用的 临氢材 料应选 用经 试验验 证具有 良好氢 相容 性的金 属材料,具体 可 参照GB 50516-2010（2021 版）第6.5 节、GB50156-2021 第10.6 节。氢气 管道 材质应 具有 与氢 良好 相 容的特性。设 计压 力大 于或 等于 20MPa 的 氢气 管道 应 采用 316/316L 双牌 号钢 或 经实验 验证 的具 有良 好的氢相容 性的材 料。316/316L 双牌 号钢常 温机 械性能 应满足 两个牌 号中 机械性 能的较 高值，化学 成分 应满足L 级的 要求，且 镍（Ni）含 量不 应小 于12%，许 用应力 应 按 316 号钢 选取。6.12.3 金属材 料氢 相容 性试 验应 符合 GB/T 34542.2 和 GB/T 34542.3 的规 定。6.12.4 氢 气 管道 的连 接 应符合 GB 50516-2021 第 10.6.3 节 的 规定；氢 气 放空 管的设 置 应符 合 GB 50156-2021 第10.6.5 节 的规定，且 设计 压力 不应 小于 1.6 MPa。7 安全设 施 7.1 紧急切 断和 泄放 装置 7.1.1 一体站 应设置 安全 运行联 锁紧急 切断系 统，该系统 应能在 事故状 态下 迅速切 断站内 制氢系 统、氢气压 缩系 统和 氢气 加注 系统的 电源，并 关闭 站内 氢气传 输管 道的 阀门。紧 急切断 系统 应具 有失 效 保 护功能。7.1.2 一体站 电源的 切断 一般通 过断路 保护器 实现，断路 保护器 一般安 装在 配电柜 内；管 道的紧 急 切DB 6505/T 175 2023 6 断一般 通过 紧急 切断 阀实 现，紧 急切 断阀 通过 控制 柜内 的 DCS 或PLC 控 制系 统实现。7.1.3 紧急切 断系统 应至 少设置 两处启 动开关，且 其位置 应处于 加氢现 场工 作人员 容易接 近的位 置 和控 制 室或 值 班室 内。工 艺设 备 的电 源 和工 艺 管道 上的 紧 急切 断 阀应 能 由手 动启 动 的远 程 控制 切 断系统操纵关 闭。7.1.4 紧急切 断系 统应 只能 手动 复位。7.1.5 压缩机 进、出口 与第 一个 切断阀 之间 应设 安全 阀，安全阀 应选 用全 启式 安全 阀。7.1.6 固定式 储氢 容器 应设 置安 全阀和 放空 管道，安 全阀 前后应 分别 设 1 个 全通 径 切断阀，并 应设 置为铅封 开或 锁开；当拆 卸 安全阀 时，有 不影 响其 他 储氢容 器和 管道 放空 的措 施，则安 全阀 前后 可不 设 切断阀。安 全阀 应设 安全 阀 副线，副 线上 应设 置可 现 场手动 和远 程控 制操 作的 紧急放 空阀 门。安 全阀 的 排放能力 不应 小于 相应 压缩 机的最 大排 气量。7.1.7 加氢机 应设置 安全 泄压装 置，安 全阀应 选用 全启式 安全阀，安全 阀的 整定压 力不应 大于车 载 储氢瓶的 最大 允许 工作 压力 或设计 压力。7.1.8 制氢原 料烃类、醇 类、液 氨等是 易燃、易爆 或有毒 介质，其接卸、存 储、输 转应考 虑紧急 切 断并与站 内报 警、切断、泄 放等系 统统 一规 划。7.2 报警装 置 7.2.1 一体站 内应设 置氢 气浓度 报警仪、可燃 气体 报警仪 和火焰 报警探 测器，同时 根据介 质特性 设 置有毒气 体报 警仪。7.2.2 一体站 内制 氢系 统、氢气 储存系 统和 加氢 机等 易积 聚泄漏 氢气 的设 施 按GB 50156、GB 50177、GB/T 37563 和GB/T 19773 的有 关规 定设 置各 项报 警设施。7.2.3 制氢系 统、氢 气储 存系统 和加氢 机等易 积聚 泄漏氢 气的场 所应设 置氢 气浓度 超限报 警装置，检测报警 系统采 用分 级报警，一级 报警设 定值 为空气 中氢气 的浓度 达 到 0.4%（体积分 数），应触 发声 光报警。二 级报 警设 定值 为 空气中 氢气 的浓 度达 到 1%（体 积分 数），除 启动 一级 报警措 施外，应启 动事 故排风风 机。三 级报 警设 定 值为空 气中 氢气 的浓 度达 到 1.6%（体积 分数），除 启动一、二级 报警 措施 外，应触发 紧急 切断 系统。7.2.4 氢气存 储压 力容 器应 按照 压力等 级的 不同，分别设 置各自 的超 压报 警和 低压 报警装 置，并 按GB 50156 设置 安全 防护。7.2.5 站内制 氢系 统应 具有 一键 停机、事故 状态 联锁 停机、异常 报警 等功 能。7.2.6 可燃气 体检测 报警 系统的 各检测 报警装 置及 仪器应 定期进 行检测，并 应由有 资格的 检测单 位 进行检测 和提 供相 应检 测报 告。7.3 供配电 7.3.1 站内制 氢系 统、氢气 储存 系 统、氢 气加 氢机、控 制室 和 营业室 等场 所均 应设 置应 急照明 装置,连续供电 时间 不应 少 于 90 min。7.3.2 有爆炸 风险 的房 间或 区域 内的电 气设 施的 选型、安 装和敷 设均 应符 合GB 50058 和GB 50156 的有关规 定。7.3.3 控制及 信息 系统 应设 置不 间断供 电电 源，供电 时间 不宜少 于 60min。7.3.4 一体站 内的 电气 设施 及供 电应按 GB 50177-2005 第8 章及 GB 50156-2021 第13.1 节 的相 关规定执行。7.3.5 一体站 应按 照保安 负荷 120%的标 准配 置自 备应 急电 源，应按 照GB/T 29328-2018 中表 D.2 的规定进行 选择 确定。7.4 消防设 施及 给水 排水 DB 6505/T 175 2023 7 7.4.1 一体站 应设 置消 火栓 消防 给水系 统，并应 符 合 GB 50016、GB 50156 和 GB 50974 的 有关 规定。7.4.2 站内的 消防 和及 其它 相关 安全设 施应 按 GB 50156 的 规定执 行。7.4.3 站内的 给水 排水 系统 应 按GB 50156-2021 第 12 章和 GB 50177-2005 第 10 章 的 规定执 行。7.4.4 如站内 相关设 备存 在污水 排放行 为，污 水应 集中收 集处理，保证 雨污 分流，污水不 得排入 雨 水管道。7.5 防雷防 静电 7.5.1 一体站 内应 设置 可靠 的避 雷设施，并 满 足GB 50177-2005 第 9 章、GB 50156-2021 第 13.2 节以及GB 50057 和GB 50058 的有关 规定。7.5.2 一体站 内设 备及 管道 的防 静电接 地按 GB 50177-2005 第 9 章及 GB 50156-2021 第13.2 节 相关规定执 行。7.5.3 储氢容 器必 须进 行防 雷接 地，且 接地 点不 应少 于 2 处。7.5.4 站内制 氢系 统、氢气 储存 系统、加氢 机、管道 及阀 门等均 应设 置防 静电 接地 装置。7.5.5 静电接 地宜 与其 它接 地公 用接地 体，接地 电阻 不应 大于 4。7.5.6 氢气等 可燃 物管 道上 的法 兰连接 处应 采用 金属 线跨 接，跨 接电 阻应 小 于0.03。7.5.7 一体站 内具有 爆炸 危险区 域的建 构物防 雷分 类不应 低于第 二类防 雷建 筑。站 内设备、管道、构架、和 凸出 屋面 的通 风风 管、氢 气放 空管 等物 体的 防雷设 施应 接到 防雷 电感 应的接 地装 置上，应 符合 GB 50057 的有 关规 定。8 安全管 理 8.1 操作和 维修人 员进 入工作 场所，应先消 除自 身静电，不得 穿戴化 纤工 作服、工作帽 和带钉 鞋，严禁带入 火种。8.2 氢气设 备、管 道和 容器内，在投 入运行 前、检修动 火作业 前或长 期停 用前后，均应 采用氮 气进 行吹扫置 换，并应 取样 分析 含氢量 不超 过 0.2%（体 积 分数）或含 氧量 不超 过 0.5%（体 积分 数）后再 进行作业。8.3 氢气系 统运 行中 的安 全管 理，除 应符 合GB 50156 和GB/T 34584 的有 关规 定 外，还 应结 合加 氢 站现场实 际情 况安 全操 作规 程、氢 气事 故处 理规 程和 应急预 案，并定 期组 织应 急演练。8.4 现场作 业人 员应 熟练 掌握 紧急情 况下 的应 急处 理和 紧急避 险，经安 全考 试合 格后方 可进 场。8.5 一体站 应设 置中 央监 控和 数据采 集系 统，实时 采集 和记录 各主 要工 艺设 备的 运行状 态及 参数。8.6 在一体 站进出 口、制氢系 统、氢 气储存 区、氢气加 注区、营业室、控 制室、配电间 等区域 应设 不间断视 频监 控，并把 监控 视频上 传数 据采 集系 统并 做数据 备份。9 采暖通 风、建（构）筑物、绿化 9.1 站内的 采暖 通风 应按 照 GB 50156-2021 第14 章的 规 定执行。9.2 站内制 氢系统 需保 持良好 通风，保障制 氢区 域氢气 泄漏可 及时放 散后 不聚集，对于 封闭式 或半 封闭式制 氢设 施，应采 用强 制 通风，通风 设备 的通 风能 力 在工艺 设备 工作 期间 应按 每小时 换 气 12 次计 算，在工艺 设备 非工 作期 间应 按每小 时换 气5 次计 算。通风设 备应 为防 爆设 备，并应与 可燃 气体 浓度 报 警 器联锁。9.3 站内建（构）筑 物、绿化 应满 足 GB50156-2011 第14 章、GB 50177-2005 第7 章的相 关规 定。9.4 制氢系 统作 业区 内不 得种 植油性 植物，不 应种 植树 木和易 造成 可燃 气体 积聚 的其它 植物。DB 6505/T 175 2023 8 10 安装及 验收 10.1 撬装制 氢装 置应 在出 厂前 完成整 体检 验，测试 合格 后在一 体站 内集 成安 装，安装测 试需 再次 进 行强度试 验、气密 试验、泄 漏量试 验和 压力 实验。10.2 一体站 内的 设备、管 道安 装及验 收，对于 制氢 部分 应满 足 GB 50177 相 关规 定，对于 加氢 部分 应符合 GB 50156-2021 第 15 章和 GB 50516-2010（2021 版）第 12 章 相关 规定。10.3 一体站 内制 氢系 统的 压缩 机选型、安装、验 收和 使 用应符 合 GB 50156 和GB/T 29729 等 的有 关规定。10.4 一体站 内设 备基 础验 收应 满足 GB 50204-2015 中第 8 章的 相关 规定。
