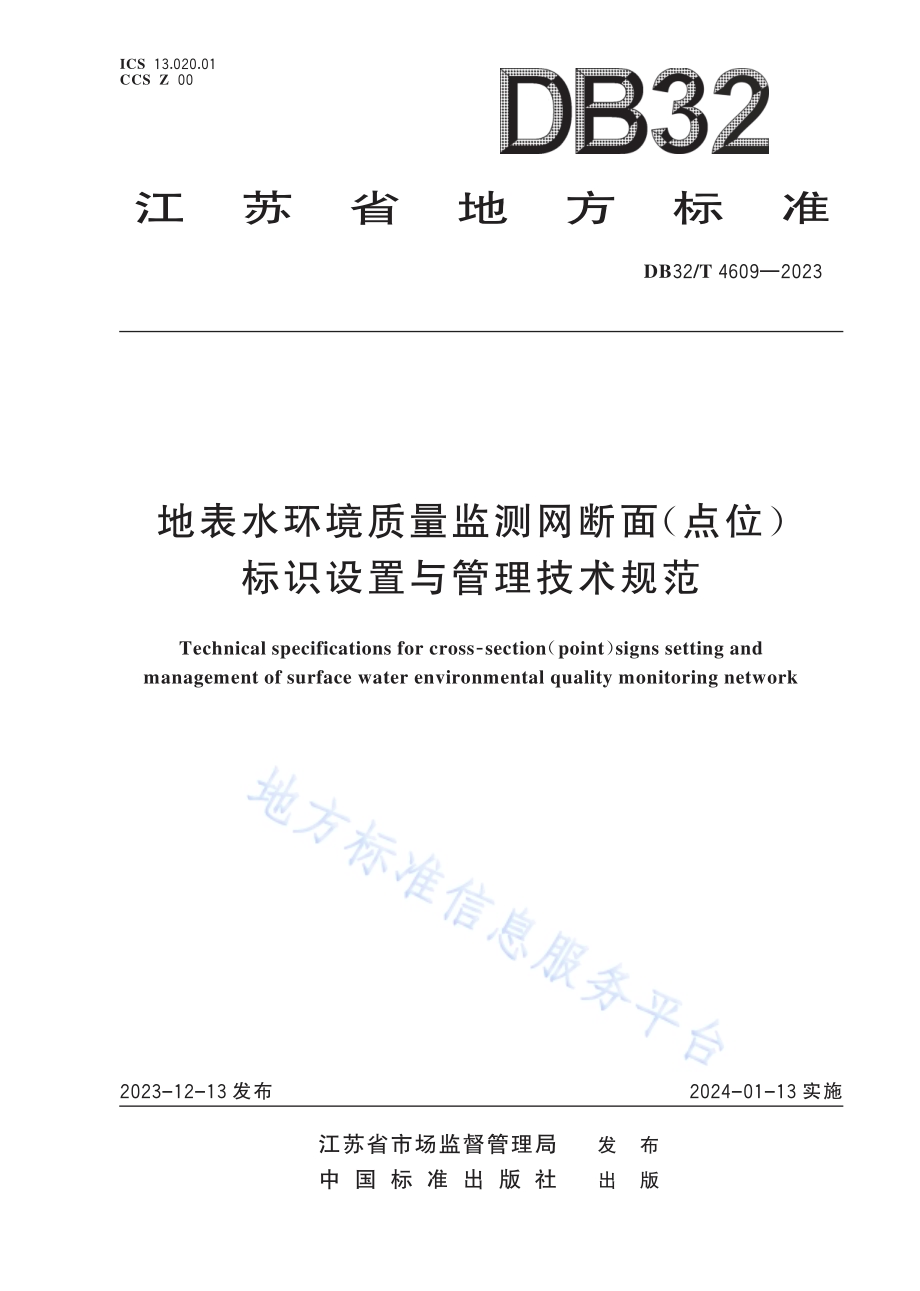

地表水环境质量监测网断面（点位）标识设置与管理技术规范DB32／T 4609-2023.pdf

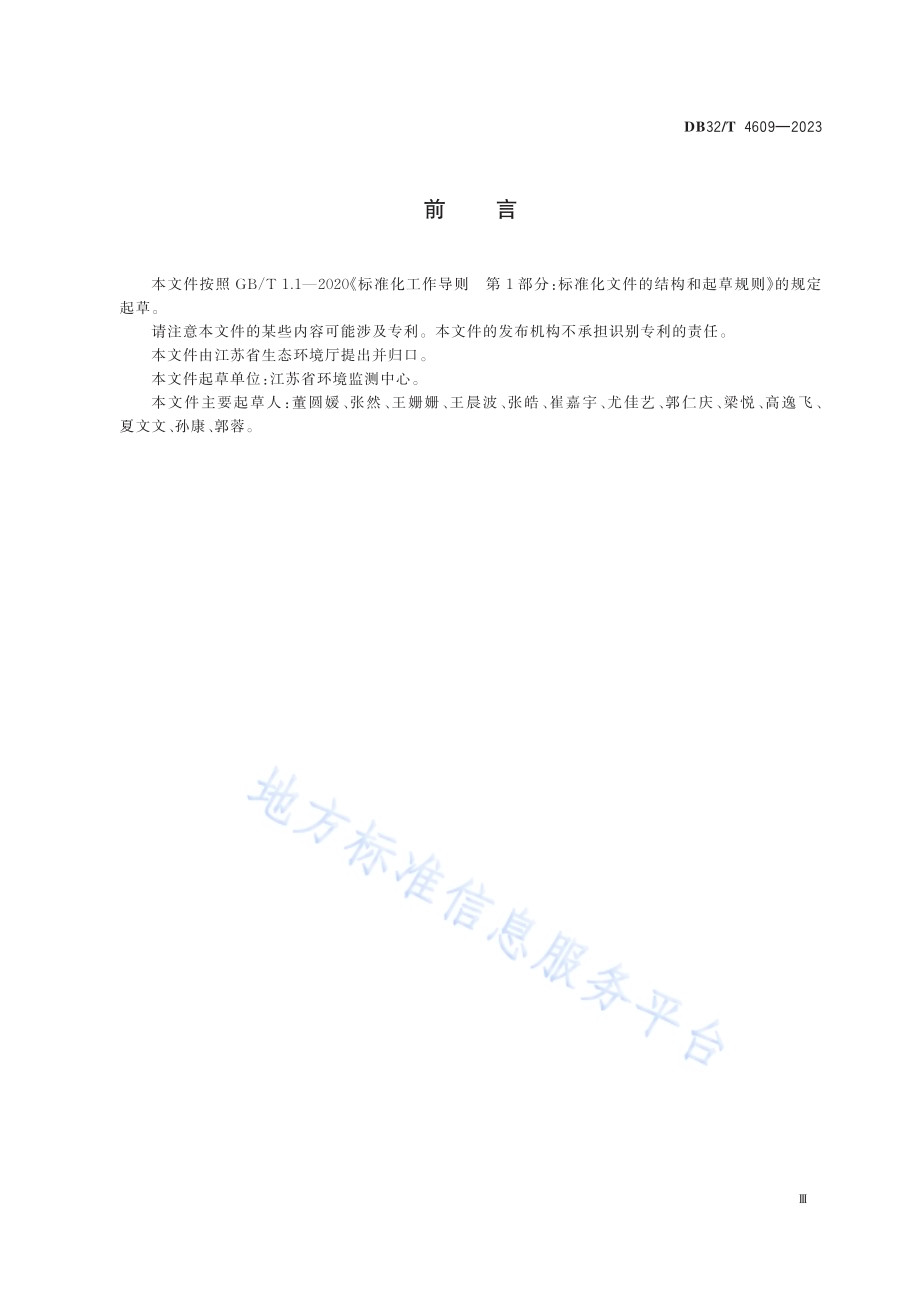

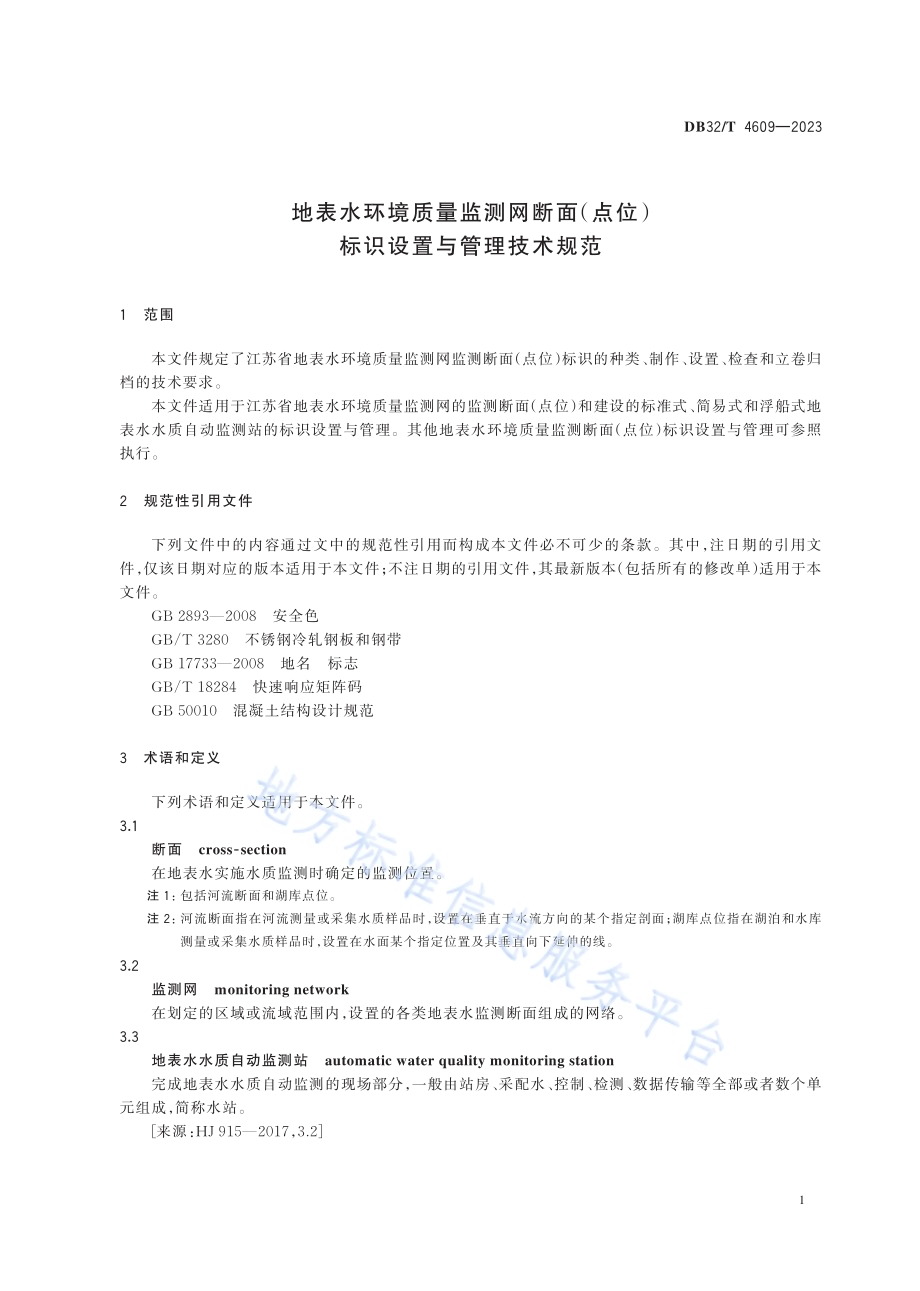

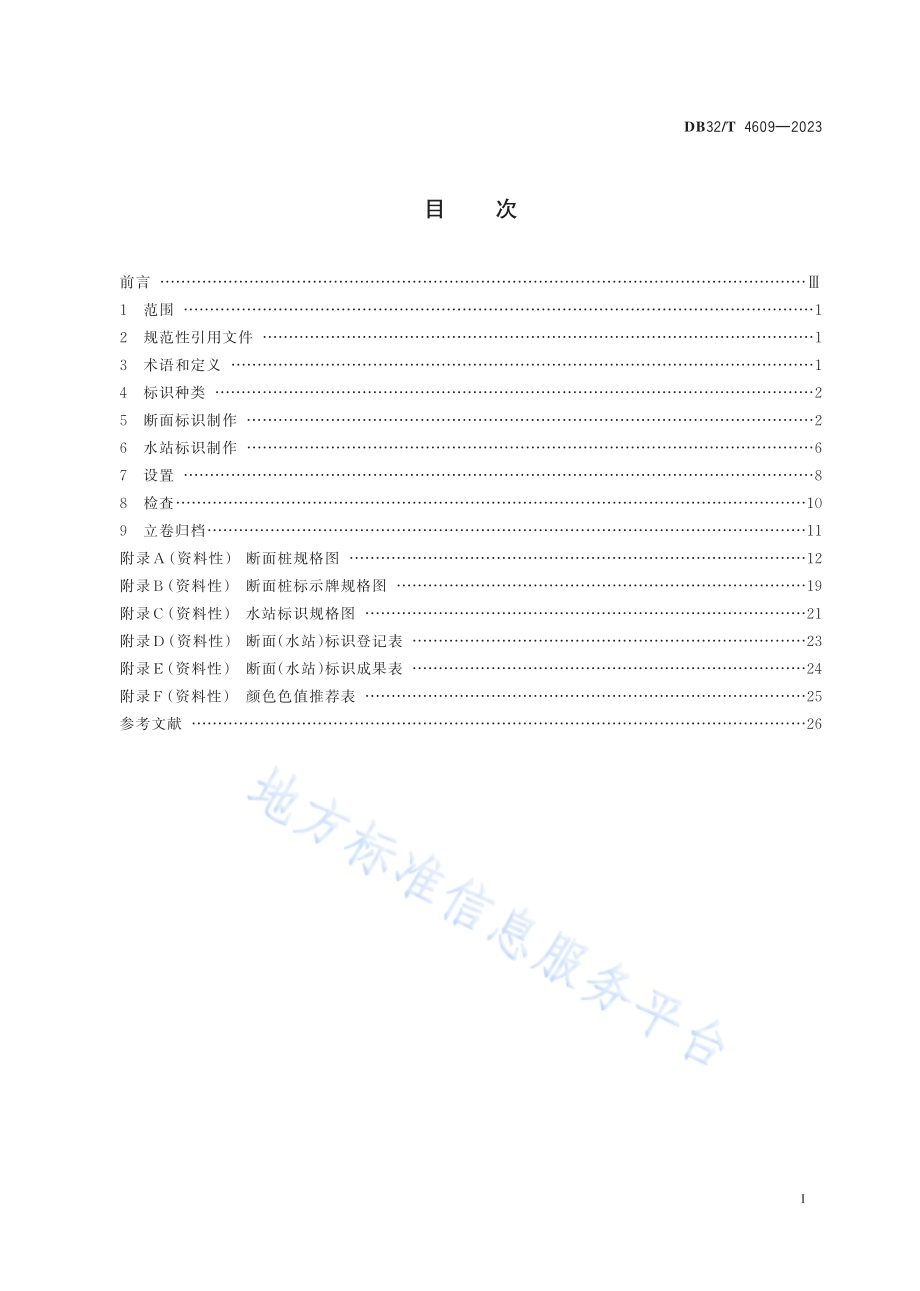

!7,江苏省市场监督管理局 发布中 国 标 准 出 版 社 出版地表水环境质量监测网断面（点位）标识设置与管理技术规范Technical specifications for crosssection（point）signs setting andmanagement of surface water environmental quality monitoring network2 0 2 3-1 2-1 3 发布 2 0 2 4-0 1-1 3 实施CCS Z 0 0DB 3 2/T 4 6 0 9 2 0 2 3ICS 1 3.0 2 0.0 1DB 3 2/T 4 6 0 9 2 0 2 3前 言 1 范 围 12 规 范 性 引 用 文 件 13 术 语 和 定 义 14 标 识 种 类 25 断 面 标 识 制 作 26 水 站 标 识 制 作 67 设 置 88 检 查 109 立 卷 归 档 11附 录 A（资 料 性）断 面 桩 规 格 图 12附 录 B（资 料 性）断 面 桩 标 示 牌 规 格 图 19附 录 C（资 料 性）水 站 标 识 规 格 图 21附 录 D（资 料 性）断 面（水 站）标 识 登 记 表 23附 录 E（资 料 性）断 面（水 站）标 识 成 果 表 24附 录 F（资 料 性）颜 色 色 值 推 荐 表 25参 考 文 献 26目 次DB 3 2/T 4 6 0 9 2 0 2 3前 言本 文 件 按 照 GB/T 1.12020 标 准 化 工 作 导 则 第 1 部 分：标 准 化 文 件 的 结 构 和 起 草 规 则 的 规 定起 草。请 注 意 本 文 件 的 某 些 内 容 可 能 涉 及 专 利。本 文 件 的 发 布 机 构 不 承 担 识 别 专 利 的 责 任。本 文 件 由 江 苏 省 生 态 环 境 厅 提 出 并 归 口。本 文 件 起 草 单 位：江 苏 省 环 境 监 测 中 心。本 文 件 主 要 起 草 人：董 圆 媛、张 然、王 姗 姗、王 晨 波、张 皓、崔 嘉 宇、尤 佳 艺、郭 仁 庆、梁 悦、高 逸 飞、夏 文 文、孙 康、郭 蓉。DB 3 2/T 4 6 0 9 2 0 2 3地表水环境质量监测网断面（点位）标识设置与管理技术规范1 范围本 文 件 规 定 了 江 苏 省 地 表 水 环 境 质 量 监 测 网 监 测 断 面（点 位）标 识 的 种 类、制 作、设 置、检 查 和 立 卷 归档 的 技 术 要 求。本 文 件 适 用 于 江 苏 省 地 表 水 环 境 质 量 监 测 网 的 监 测 断 面（点 位）和 建 设 的 标 准 式、简 易 式 和 浮 船 式 地表 水 水 质 自 动 监 测 站 的 标 识 设 置 与 管 理。其 他 地 表 水 环 境 质 量 监 测 断 面（点 位）标 识 设 置 与 管 理 可 参 照执 行。2 规范性引用文件下 列 文 件 中 的 内 容 通 过 文 中 的 规 范 性 引 用 而 构 成 本 文 件 必 不 可 少 的 条 款。其 中，注 日 期 的 引 用 文件，仅 该 日 期 对 应 的 版 本 适 用 于 本 文 件；不 注 日 期 的 引 用 文 件，其 最 新 版 本（包 括 所 有 的 修 改 单）适 用 于 本文 件。GB 28932008 安 全 色GB/T 3280 不 锈 钢 冷 轧 钢 板 和 钢 带GB 177332008 地 名 标 志GB/T 18284 快 速 响 应 矩 阵 码GB 50010 混 凝 土 结 构 设 计 规 范3 术语和定义下 列 术 语 和 定 义 适 用 于 本 文 件。3.1 断面 crosssection在 地 表 水 实 施 水 质 监 测 时 确 定 的 监 测 位 置。注 1：包 括 河 流 断 面 和 湖 库 点 位。注 2：河 流 断 面 指 在 河 流 测 量 或 采 集 水 质 样 品 时，设 置 在 垂 直 于 水 流 方 向 的 某 个 指 定 剖 面；湖 库 点 位 指 在 湖 泊 和 水 库测 量 或 采 集 水 质 样 品 时，设 置 在 水 面 某 个 指 定 位 置 及 其 垂 直 向 下 延 伸 的 线。3.2 监测网 monitoring network在 划 定 的 区 域 或 流 域 范 围 内，设 置 的 各 类 地 表 水 监 测 断 面 组 成 的 网 络。3.3 地表水水质自动监测站 automatic water quality monitoring station完 成 地 表 水 水 质 自 动 监 测 的 现 场 部 分，一 般 由 站 房、采 配 水、控 制、检 测、数 据 传 输 等 全 部 或 者 数 个 单元 组 成，简 称 水 站。来 源：HJ 9152017，3.21DB 3 2/T 4 6 0 9 2 0 2 33.4 标识 sign标 示 断 面 或 水 站 专 有 名 称 及 相 关 信 息 的 设 施。3.5 断面桩 section pillar用 于 指 示 断 面 位 置、用 途、基 础 信 息 等 的 标 志 物。3.6 安全色 safety colour传 递 安 全 信 息 含 义 的 颜 色，包 括 红、蓝、黄、绿 四 种 颜 色。来 源：GB 28932008，3.13.7 安全标志 safety sign用 以 表 达 特 定 安 全 信 息 的 标 志，由 图 形 符 号、安 全 色、几 何 形 状（边 框）或 文 字 构 成。来 源：GB 28942008，3.13.8 反光膜 retroreflective sheeting一 种 已 制 成 薄 膜 可 直 接 应 用 的 逆 反 射 材 料。来 源：GB/T 188332012，3.24 标识种类4.1 断面标识采 用 埋 设 断 面 桩 镶 嵌 标 示 牌 方 式，标 示 牌 用 来 显 示 断 面 基 本 信 息。4.2 水站标识采 用 悬 挂、张 贴 等 方 式 置 于 水 站 站 房 四 周，水 站 标 识 包 括 标 志 牌 和 简 介 牌。5 断面标识制作5.1 断面桩5.1.1 结构断 面 桩 由 桩 体 和 底 座 构 成，桩 体 镶 嵌 于 底 座 中，底 座 由 露 出 地 面 部 分 和 埋 入 地 下 部 分 共 同 构 成。无法 设 置 底 座 时，应 适 当 增 加 桩 体 长 度 和 埋 设 深 度；桩 体 预 留 正 面、背 面 和 顶 面 标 示 牌 镶 嵌 位 置。5.1.2 基材5.1.2.1 桩体断 面 桩 桩 体 可 采 用 易 于 从 当 地 获 得 的 青 石、花 岗 岩、大 理 石 等 坚 硬 石 料 凿 制 成 型，石 材 抗 压 强 度 不 应低 于 40 MPa。同 一 设 区 市 行 政 区 内 断 面 桩 颜 色、材 质 和 周 边 保 护 设 施 设 计 应 保 持 一 致。5.1.2.2 底座断 面 桩 底 座 应 使 用 以 下 两 种 材 质 制 作：2DB 3 2/T 4 6 0 9 2 0 2 3a）采 用 现 浇 或 预 制 钢 筋 混 凝 土，混 凝 土 强 度 等 级 不 低 于 GB 50010 中 C25 的 技 术 参 数；露 出 地 面 部分 用 深 色 竖 硬 条 石 围 挡 或 石 料 贴 面，底 座 上 面 覆 盖 与 桩 体 一 致 的 石 材 制 成 的 石 板；b）采 用 与 桩 体 一 致 的 坚 硬 石 材 凿 制 成 型。5.1.3 规格尺寸断 面 桩 桩 体 外 形 应 采 用 正 四 棱 柱 体，在 棱 柱 体 直 角 处 及 顶 部 倒 角，形 成 立 体 效 果，规 格 推 荐 如 下：a）有 底 座 型：见 附 录 A 中 图 A.1，尺 寸 要 求 见 表 1；b）无 底 座 型：见 图 A.2，尺 寸 要 求 见 表 2。表 1有底座型断面桩尺寸要求单 位 为 毫 米底 座长、宽、高800800600底 座 露 出地 面 高 度200桩 体 位 于底 座 上 部高 度800桩 体 嵌 入底 座 内 部长 度400桩 体 截 面形 状正 方 形桩 体截 面尺 寸200200顶 端 棱 台样 式四 棱 台上 底 面长、宽160160高 度20倒 角1010表 2无底座型断面桩尺寸要求单 位 为 毫 米桩 体 总高 度1 500桩 体 露 出地 面 高 度1 000桩 体 嵌 入地 下 长 度500桩 体 截 面形 状正 方 形桩 体 截 面尺 寸200200顶 端 棱 台样 式四 棱 台上 底 面 长、宽160160高 度20倒 角10105.1.4 内容和位置5.1.4.1 桩体内容5.1.4.1.1 标注内容和位置断 面 桩 地 面 以 上 部 分 各 面 均 应 进 行 标 注，其 中 背 对 水 体 外 立 面 为 正 面，面 向 水 体 内 立 面 为 背 面；四 面标 注 应 自 上 而 下 居 中 排 列，顶 面 四 向 居 中 排 列，其 中：a）正 面 标 注“江 苏 生 态 环 境 监 测”字 样、断 面 信 息 标 示 牌、断 面 名 称，位 置 要 求 见 图 A.3；b）背 面 标 注“江 苏 生 态 环 境 监 测”字 样、二 维 码 标 示 牌、断 面 名 称，位 置 要 求 见 图 A.4；c）左 面 标 注“国 家 财 产 不 得 损 坏”，位 置 要 求 见 图 A.5；d）右 面 标 注 设 立 单 位、管 理 单 位、竖 立 时 间，位 置 要 求 见 图 A.6；e）顶 面 标 注 二 维 码 标 示 牌，位 置 要 求 见 图 A.7。5.1.4.1.2 断面名称标 注 断 面 全 称；断 面 名 称 超 过 6 个 字 可 自 左 至 右 分 两 列 标 注。5.1.4.1.3 设立单位设 立 单 位 一 般 为 断 面（点 位）批 准 设 置 单 位。5.1.4.1.4 管理单位标 注 断 面 桩 实 际 管 理 单 位 全 称，通 常 由 断 面 批 准 设 置 单 位 确 定。3DB 3 2/T 4 6 0 9 2 0 2 35.1.4.1.5 竖立时间标 注 断 面 桩 埋 设 的 具 体 年 月。5.1.4.2 底座内容和位置有 底 座 型 断 面 桩，底 座 露 出 地 面 部 分 与 桩 体 正 上 顺 序 标 注 断 面 桩 所 在 位 置 和 断 面 桩 管 理 单 位，文 字左 对 齐 后 四 向 居 中 排 列，具 体 标 注 要 求 如 下：a）断 面 桩 所 在 位 置 标 注 市 级 政 区、县 级 政 区、镇 级 政 区（含 街 道），位 置 要 求 见 图 A.8；示例 1：位 置：南 京 市 玄 武 区 玄 武 门 街 道示例 2：位 置：无 锡 市 江 阴 市 青 阳 镇b）断 面 桩 管 理 单 位 标 注 内 容 同 5.1.4.1.4，位 置 要 求 见 图 A.8。5.1.5 版式5.1.5.1 文字字体断 面 桩 标 注 应 采 用 材 质 原 色 作 为 底 色，标 注 文 字 字 体 采 用 黑 体，正 面、背 面 应 采 用 阴 文 刻 写 在 桩 体上。刻 写 深 度 应 不 小 于 0.5 cm，汉 字 应 使 用 规 范 汉 字 书 写，文 字 端 正，笔 画 清 楚，排 列 整 齐，间 隔 均 匀，整体 位 置 适 中：a）“江 苏 生 态 环 境 监 测”字 样 应 以 喷 涂 方 式 涂 以 绿 色 油 性 漆；b）其 他 文 字 均 以 喷 涂 方 式 涂 以 红 色 油 性 漆。5.1.5.2 文字尺寸不 同 内 容 文 字 推 荐 尺 寸 见 表 3。表 3断面桩文字推荐尺寸单 位 为 毫 米江 苏 生 态 环 境 监 测16断 面 名 称40（根 据 字 数 适 当 缩 放，以 美 观、清 晰 为 宜）左 面 文 字35右 面 文 字15底 座 文 字355.1.5.3 颜色颜 色 推 荐 色 值 要 求，见 表 F.1。5.2 标示牌5.2.1 结构断 面 桩 正 面、背 面 和 顶 面 各 配 置 一 块 标 示 牌：a）正 面 标 示 牌 包 含 二 维 码 和 文 字 信 息，自 上 而 下 分 别 为：二 维 码、“江 苏 地 表 水 环 境 监 测”字 样、断面 基 本 信 息 表 格，见 附 录 B 中 图 B.1；b）背 面 和 顶 面 标 示 牌 包 含 二 维 码 和 文 字 信 息，自 上 而 下 分 别 为：“江 苏 地 表 水 环 境 监 测”字 样、二 维码，见 图 B.2。4DB 3 2/T 4 6 0 9 2 0 2 35.2.2 基材5.2.2.1 标 示 牌 应 使 用 以 下 两 种 材 质 制 作：a）符 合 GB/T 3280 中 S30408（或 更 高 级 别）相 关 要 求 的 不 锈 钢 镀 反 光 膜，钢 材 厚 度 不 低 于 2 mm；b）采 用 6063（或 更 高 级 别）铝 合 金 板 镀 反 光 膜，厚 度 不 低 于 1.5 mm。5.2.2.2 基 材 性 能 应 符 合 GB 177332008 中 相 关 要 求。5.2.2.3 应 做 好 基 材 表 面 的 防 锈 及 防 氧 化 处 理，保 证 户 外 使 用 5 年 以 上 不 生 锈 或 氧 化 变 色。5.2.2.4 同 一 设 区 市 政 区 内 应 选 用 同 一 种 基 材 制 作 标 示 牌。5.2.3 规格尺寸标 示 牌 为 正 方 形，图 文 书 写 平 面 尺 寸 128 mm128 mm，外 沿 宽 度 6 mm，四 角 预 留 直 径 4.5 mm孔 位。5.2.4 内容和位置5.2.4.1 二维码由 管 理 单 位 或 其 指 定 的 机 构 采 用 符 合 GB/T 18284 要 求 的 QR 码 技 术 统 一 设 计，以 图 片 形 式 保 存：a）图 片 格 式 为 tif 格 式；b）分 辨 率 不 低 于 300 dpi300 dpi；c）容 错 率 至 少 Q 级（25%）以 上。5.2.4.2 断面基本信息包 含 断 面 名 称、断 面 位 置、所 在 河 流（湖 库）、所 在 流 域、所 在 设 区 市、所 在 县（区、市）、水 站 名 称、水 站位 置，由 断 面 批 准 设 置 单 位 或 其 指 定 的 机 构 统 一 编 制，以 表 格 形 式 标 注 或 展 示，见 图 B.1。5.2.4.3 位置标 示 牌 所 有 内 容 全 部 四 向 居 中 排 列，排 列 整 齐，间 隔 均 匀，整 体 位 置 适 中，见 图 B.1、图 B.2。5.2.5 版式5.2.5.1 文字字体和尺寸汉 字 应 使 用 规 范 汉 字 书 写，文 字 端 正，笔 画 清 楚，排 列 整 齐，间 隔 均 匀。所 有 内 容 均 应 采 用 激 光 雕 刻技 术：a）“江 苏 地 表 水 环 境 监 测”字 样 字 体 采 用 黑 体，6 mm；b）断 面 基 本 信 息 表 格 内 所 有 字 体 均 为 宋 体，2.5 mm。5.2.5.2 二维码尺寸断 面 桩 标 示 牌 二 维 码 推 荐 尺 寸 如 下：a）正 面 标 示 牌 二 维 码 为 正 方 形，尺 寸 为 30 mm30 mm；b）背 面 和 顶 面 标 示 牌 二 维 码 为 正 方 形，尺 寸 为 80 mm80 mm。5.2.5.3 颜色根 据 GB 2893 要 求，标 示 牌 应 为 绿 底 白 字，二 维 码 为 黑 白 色，以 油 性 漆 喷 涂，色 值 要 求 见 表 F.1。5DB 3 2/T 4 6 0 9 2 0 2 36 水站标识制作6.1 标志牌6.1.1 基材标 志 牌 应 使 用 以 下 两 种 材 质 制 作：a）符 合 GB/T 3280 中 SUS304（或 更 高 级 别）相 关 要 求 的 不 锈 钢 镀 反 光 膜，钢 材 厚 度 不 低 于 2 mm；b）采 用 6063（或 更 高 级 别）铝 合 金 板 镀 反 光 膜，厚 度 不 低 于 1.5 mm。6.1.2 规格尺寸标 志 牌 推 荐 规 格 尺 寸 要 求 如 下：a）标 志 牌 外 形 应 采 用 长 方 体，在 长 方 体 直 角 处 倒 角，形 成 立 体 效 果，见 图 C.1；b）长、高 分 别 为 70 cm、50 cm，厚 度 为 4 cm，图 文 书 写 平 面 尺 寸 为 660 mm460 mm，外 沿 宽 度20 mm；c）浮 船 式 水 站 标 志 牌 尺 寸 可 根 据 实 际 情 况 适 当 调 整。6.1.3 内容和位置6.1.3.1 书写内容书 写 内 容 包 括 文 字 和 二 维 码，其 中 文 字 内 容 自 上 而 下 分 别 为“江 苏 生 态 环 境 监 测”“江 苏 地 表 水 环 境监 测（自 动）”、水 站 名 称、设 立 单 位、管 理 单 位。6.1.3.2 水站名称水 站 名 称 具 体 规 定 如 下：a）水 站 所 在 位 置 已 设 置 断 面，水 站 名 称 与 断 面 名 称 一 致；b）水 站 所 在 位 置 未 设 置 断 面，根 据 周 边 地 物 选 取 合 适 名 称 作 为 水 站 名 称，保 证 水 站 名 称 唯 一 性，后续 设 置 的 断 面 名 称 与 水 站 名 称 保 持 一 致。6.1.3.3 设立单位设 立 单 位 应 为 水 站 批 准 建 设 单 位。6.1.3.4 管理单位标 注 水 站 实 际 管 理 单 位 全 称，通 常 由 水 站 批 准 建 设 单 位 确 定。6.1.3.5 二维码由 管 理 单 位 或 其 指 定 的 机 构 采 用 符 合 GB/T 18284 要 求 的 QR 码 技 术 统 一 设 计 以 图 片 形 式 保 存，显示 内 容 由 设 立 单 位 确 定：a）图 片 格 式 为 tif 格 式；b）分 辨 率 不 低 于 300 dpi300 dpi；c）容 错 率 至 少 Q 级（25%）以 上。6DB 3 2/T 4 6 0 9 2 0 2 36.1.3.6 位置标 志 牌 所 有 书 写 内 容 排 列 位 置 要 求 见 图 C.1。6.1.4 版式6.1.4.1 文字字体文 字 字 体 采 用 黑 体，以 激 光 雕 刻 在 标 志 牌 上。6.1.4.2 文字尺寸不 同 内 容 文 字 尺 寸 见 表 4。表 4水站标志牌文字推荐尺寸单 位 为 毫 米江 苏 生 态 环 境 监 测16江 苏 地 表 水 环 境 监 测（自 动）24水 站 名 称36，可 根 据 字 数 适 当 调 整 大 小水 站 编 码24设 立 单 位126.1.4.3 二维码尺寸二 维 码 为 正 方 形，以 激 光 雕 刻 在 标 志 牌 上，尺 寸 为 68 mm68 mm。6.1.4.4 颜色根 据 GB 2893 要 求，标 志 牌 以 基 材 本 色 为 底 色，书 写 内 容 均 以 黑 色 油 性 漆 喷 涂，色 值 要 求 见 表 F.1。6.2 简介牌6.2.1 基材与 6.1.1 的 要 求 一 致。6.2.2 规格尺寸与 6.1.2 的 要 求 一 致。6.2.3 内容和位置6.2.3.1 书写内容自 上 而 下 包 括“简 介”字 样、简 介 内 容 和“环 境 监 测 设 施 严 禁 干 扰 破 坏”字 样。6.2.3.2 简介内容简 介 内 容 由 水 站 管 理 单 位 编 制，至 少 应 包 含 水 站 所 在 流 域、河 流（湖 库）、断 面 名 称，位 置、水 站 设 备 配置、建 设 时 间、设 立 单 位、管 理 单 位。6.2.3.3 位置简 介 版 所 有 书 写 内 容 排 列 位 置 要 求 见 图 C.2。7DB 3 2/T 4 6 0 9 2 0 2 36.2.4 版式6.2.4.1 文字字体文 字 字 体 采 用 黑 体，以 激 光 雕 刻 在 简 介 牌 上。6.2.4.2 文字尺寸不 同 内 容 文 字 尺 寸 见 表 5。表 5水站简介牌文字推荐尺寸单 位 为 毫 米简 介32简 介 内 容推 荐 使 用 10，可 根 据 文 字 数 量 调 节 大 小 和 间 距环 境 监 测 设 施 严 禁 干 扰 破 坏246.2.4.3 颜色根 据 GB 2893 要 求，简 介 牌 以 基 材 本 色 为 底 色，“环 境 监 测 设 施 严 禁 干 扰 破 坏”以 红 色 油 性 漆 喷涂，其 余 内 容 均 以 黑 色 油 性 漆 喷 涂，色 值 要 求 见 表 F.1。7 设置7.1 安全要求设 置 的 标 识 不 应 存 在：a）对 人 身 造 成 任 何 伤 害 的 潜 在 危 险；b）对 环 境 造 成 任 何 污 染 的 潜 在 危 险。7.2 设置方式标 识 设 置 方 式 如 下：a）断 面 以 碑 碣 方 式 设 置 断 面 桩，标 示 牌 以 附 着 方 式 安 装 在 桩 体 相 应 位 置；b）水 站 标 识 一 般 采 用 附 着 式（如 钉 挂、粘 贴、镶 嵌 等）安 装。7.3 断面标识安装7.3.1 断面桩埋设位置断 面 桩 埋 设 位 置 应 符 合 以 下 要 求：a）埋 设 位 置 能 准 确 指 示 断 面 的 截 面 位 置；b）埋 设 在 所 在 水 体 易 达 侧 的 醒 目 位 置，湖 泊、水 库 存 在 多 个 监 测 点 位 时，可 多 个 点 位 合 并 设 置 1 个断 面 桩，断 面 桩 可 埋 设 在 水 站 旁 边（浮 船 站 除 外）；无 水 站 的，断 面 桩 埋 设 在 采 样 人 员 乘 船 或 者 交通 可 达 的 位 置；c）断 面 位 于 少 数 民 族 聚 集 地 的，埋 设 断 面 桩 时，尊 重 当 地 习 俗，避 开 敏 感 区 域；d）在 省 界 设 立 断 面 桩 时，埋 设 位 置 与 断 面 实 际 位 置 保 持 一 致，处 于 外 省 境 内 断 面，在 本 省 境 内 距 断面 最 近 位 置 埋 设；e）在 市 界、县 界 设 立 断 面 桩 时，埋 设 位 置 与 断 面 实 际 位 置 保 持 一 致。8DB 3 2/T 4 6 0 9 2 0 2 37.3.2 断面桩埋设深度断 面 桩 埋 设 深 度 应 符 合 以 下 要 求：a）有 底 座 断 面 桩 埋 设 深 度 不 低 于 40 cm；b）无 底 座 断 面 桩 埋 设 深 度 不 低 于 50 cm；c）不 具 备 深 埋 条 件 的 地 区，采 用 其 他 有 效 方 式 加 固 断 面 桩。7.3.3 断面桩埋设方式断 面 桩 埋 设 方 式 应 符 合 以 下 要 求：a）位 于 城 市 建 成 区 内 的 断 面 或 位 于 县 域 重 要 河 道 以 上 级 别（不 含 县 域 重 要 河 道）的 断 面 选 择 有 底座 断 面 桩；b）不 具 备 埋 设 有 底 座 断 面 桩 条 件 的 断 面 或 县 域 重 要 河 道 及 以 下 级 别（含 县 域 重 要 河 道）断 面 可 选择 埋 设 无 底 座 断 面 桩；c）有 条 件 的 地 区，在 埋 设 断 面 的 同 时，可 在 断 面 桩 周 边 安 装 护 栏，对 断 面 桩 进 行 保 护 的 同 时，增 加其 美 观 性，原 则 上 同 一 县（区、市）行 政 区 域 内 护 栏 规 格、样 式 和 基 材 保 持 一 致。7.3.4 标示牌安装安 装 方 式 一 般 采 用 附 着 式，如 钉 挂、粘 贴、镶 嵌，可 在 四 角 加 装 长 度 不 短 于 15 mm 的 不 锈 钢 螺 丝 进 行加 固。7.4 水站标识安装7.4.1 标志牌安装标 志 牌 安 装 要 求 如 下：a）根 据 水 站 站 房 设 计 建 造 情 况，以 附 着 式 安 装 于 正 门 右 侧 醒 目 位 置，下 沿 距 地 面 1.8 m 左 右；b）浮 船 站 可 安 装 在 船 体 或 站 房 外 一 侧。7.4.2 简介牌安装简 介 牌 安 装 要 求 如 下：a）根 据 水 站 站 房 设 计 建 造 情 况，以 附 着 式 安 装 于 正 门 左 侧 醒 目 位 置，下 沿 距 地 面 1.8 m 左 右，与 标志 牌 同 高；b）浮 船 站 可 安 装 在 船 体 或 站 房 外 一 侧。7.5 填写登记表和成果表标 识 埋 设 或 安 装 完 成 后，应 填 写 登 记 表 和 成 果 表，具 体 要 求 如 下：a）对 安 装 完 成 的 断 面 标 识，完 善 相 关 数 据 后，填 写 断 面 标 识 登 记 表 和 断 面 标 识 成 果 表，登 记 表 样 式见 附 录 D 中 表 D.1，成 果 表 见 附 录 E 中 表 E.1；b）对 安 装 完 成 的 水 站 标 识，完 善 相 关 数 据 后，填 写 水 站 标 识 登 记 表 和 水 站 标 识 成 果 表，登 记 表 样 式见 表 D.1，成 果 表 见 表 E.1。9DB 3 2/T 4 6 0 9 2 0 2 37.6 拍摄照片7.6.1 拍摄要求断 面 标 识 和 水 站 标 识 安 装 后，应 对 所 处 位 置 的 全 貌 和 周 围 的 环 境 拍 摄 像 片，使 其 能 表 述 断 面 标 识 和水 站 标 识 设 置 地 的 环 境 以 及 相 关 地 物 的 关 系；所 有 照 片 均 应 以 水 印 方 式 保 留 拍 摄 时 间、拍 摄 位 置、拍 摄内 容。7.6.2 拍摄内容7.6.2.1 断面标识拍摄内容断 面 桩 桩 体 和 底 座 标 注 面，清 晰 可 见，不 少 于 5 张；断 面 桩 位 置 八 方 位 图，不 少 于 8 张。7.6.2.2 水站标识拍摄内容水 站 标 志 牌、简 介 牌，清 晰 可 见，标 志 牌、简 介 牌、水 站 正 面 整 体 各 1 张，不 少 于 3 张；水 站 位 置 八 方 位图，不 少 于 8 张。7.6.3 照片编号应 按 照“照 片（序 号）设 区 市 专 名 断 面 名 称（水 站 名 称）拍 摄 内 容”的 格 式，由“照 片”二 字、照 片 序 号、断 面 或 水 站 所 在 设 区 市 专 名、断 面 代 码 或 水 站 代 码、断 面 名 称 或 水 站 名 称 以 及 拍 摄 内 容 组 成。示例 1：照 片（1）南 京 三 汊 河 口 断 面 桩 正 面示例 2：照 片（2）南 京 三 汊 河 口 水 站 南 方 位8 检查8.1 检查单位由 断 面 标 识 和 水 站 标 识 管 理 单 位 或 其 指 定 机 构 组 织 开 展。8.2 检查频次每 5 年（一 般 在 每 个 5 年 计 划 的 第 1 年）开 展 1 次 全 面 检 查；在 对 断 面 实 施 采 样 和 水 站 运 维 工 作 时 开展 随 检。8.3 检查内容8.3.1 维护及修复标 识 维 护 及 修 复 应 按 照 以 下 要 求 执 行：a）断 面 标 识 完 好 无 损 的，清 除 断 面 桩 周 围 的 遮 挡 物；b）断 面 标 识 轻 度 损 坏 可 以 修 复 的，修 复 损 坏 部 位；c）文 字 注 记 不 清 的，用 油 漆 重 新 描 绘 文 字 不 清 的 注 记；d）标 示 牌、标 志 牌、简 介 牌 不 清 或 二 维 码 无 法 正 常 识 别 的，重 新 更 换；e）底 座 或 桩 体、悬 挂、粘 贴 不 牢 固 的，进 行 加 固。1 0DB 3 2/T 4 6 0 9 2 0 2 38.3.2 复位断 面 标 识 和 水 站 标 识 周 围 实 际 环 境 与 登 记 表 记 载 如 有 不 一 致，应 标 识 是 否 移 位。发 生 移 位，管 理 单位 应 将 标 识 恢 复 到 原 位。8.3.3 移动因 建 设、开 发 等 原 因 需 要 移 动 标 识 的，由 管 理 单 位 根 据 断 面 或 水 站 等 级 逐 级 提 交 书 面 申 请，经 批 准 设置 断 面 或 建 设 水 站 的 单 位 批 准，将 标 识 拆 除 并 妥 善 保 管，待 工 程 竣 工 后，及 时 在 原 址 恢 复 埋 设 或 安 装。8.3.4 增设标 识 按 需 增 设：a）断 面 或 水 站 设 置 建 设 部 门 根 据 地 表 水 断 面 设 置 和 水 站 建 设 情 况 提 出 增 设 方 案，并 指 定 断 面（水站）所 在 地 有 关 单 位 作 为 标 识 管 理 单 位 组 织 实 施；b）需 要 增 设 标 识 时，断 面（水 站）管 理 单 位 应 确 定 安 装 位 置。8.3.5 重新设立标 识 重 新 设 立 应 当 按 照 以 下 要 求 执 行：a）丢 失 或 者 严 重 损 坏、修 复 困 难 的 标 识，重 新 制 作 并 在 原 地 恢 复 安 装，无 法 在 原 地 恢 复 的，就 近 选择 适 当 位 置 移 位 安 装；b）重 新 制 作、安 装 的 标 识，其 标 注 日 期 为 重 新 埋 设 时 的 年 月。8.3.6 拆除断 面 取 消 或 水 站 搬 迁 拆 除，对 应 的 断 面 标 识 和 水 站 标 识 应 予 以 拆 除。9 立卷归档9.1 归档内容标 识 安 装、检 查 工 作 中 形 成 的 实 施 方 案、检 查 记 录 以 及 断 面 标 识（水 站 标 识）成 果 表、登 记 表、照 片 以及 相 关 资 料。9.2 组织实施标 识 管 理 单 位 负 责 标 识 的 立 卷 归 档 工 作，每 年 向 断 面 设 立 单 位 报 告 标 识 管 理 情 况。9.3 归档形式工 作 中 形 成 的 纸 质 材 料 和 电 子 文 档、表 格 等 均 需 根 据 档 案 管 理 有 关 要 求 完 成 归 档。1 1DB 3 2/T 4 6 0 9 2 0 2 3附 录 A（资料性）断面桩规格图图 A.1 图 A.8 给 出 了 断 面 桩 规 格 图。图 A.1断面桩（有底座型）三维图1 2DB 3 2/T 4 6 0 9 2 0 2 3图 A.2断面桩（无底座型）三维图1 3DB 3 2/T 4 6 0 9 2 0 2 3图 A.3不同字数断面名称桩体正视规格示例1 4DB 3 2/T 4 6 0 9 2 0 2 3图 A.4断面桩桩体后视规格示例1 5DB 3 2/T 4 6 0 9 2 0 2 3图 A.5断面桩桩体左视规格示例1 6DB 3 2/T 4 6 0 9 2 0 2 3图 A.6断面桩桩体右视规格示例1 7DB 3 2/T 4 6 0 9 2 0 2 3图 A.7断面桩桩体俯视规格示例图 A.8断面桩底座文字示例1 8DB 3 2/T 4 6 0 9 2 0 2 3附 录 B（资料性）断面桩标示牌规格图图 B.1、图 B.2 给 出 了 断 面 桩 标 示 牌 规 格 图。图 B.1断面桩正面标示牌规格示例1 9DB 3 2/T 4 6 0 9 2 0 2 3图 B.2断面桩背面和顶面标示牌规格示例2 0DB 3 2/T 4 6 0 9 2 0 2 3附 录 C（资料性）水站标识规格图图 C.1、图 C.2 给 出 了 水 站 标 识 规 格 图。图 C.1水站标志牌示例2 1DB 3 2/T 4 6 0 9 2 0 2 3图 C.2水站简介牌示例2 2DB 3 2/T 4 6 0 9 2 0 2 3附 录 D（资料性）断面（水站）标识登记表断 面（水 站）标 识 登 记 表 见 表 D.1。表 D.1断面（水站）标识登记表断 面（水 站）名 称所 在 水 体断 面 类 型（河 流、湖 库）水 站 类 型（固 定、简 易、浮 船）所 在 地断 面 桩（水 站）经 度（度，保 留 4 位 小 数）断 面 经 度（度，保 留 4 位 小 数）设 立（建 设）时 间（年 月）建 设 单 位断 面 桩（水 站）位 置 缩 略 图方 位 物 名 称变 更 记 录变 更 后 性 质变 更 后 名 称（填 写 移 位、废 除）性 质 为 移 位 的 需 填 写（填 至 自 然 村）断 面（水 站）代 码所 属 流 域断 面 属 性（交 界 情 况）断 面 桩 材 质断 面 桩（水 站）纬 度（度，保 留 4 位 小 数）断 面 纬 度（度，保 留 4 位 小 数）设 立 单 位管 理 单 位变 更 时 间变 更 后 代 码具 体 至 年 月性 质 为 移 位 的 需 填 写备 注2 3DB 3 2/T 4 6 0 9 2 0 2 3附 录 E（资料性）断面（水站）标识成果表断 面（水 站）标 识 成 果 表 见 表 E.1。表 E.1断面（水站）标识成果表序 号 断 面 桩（水 站）编 号 经 度（度，保 留 4 位 小 数）纬 度（度，保 留 4 位 小 数）备 注填 表 人：复 核 人：审 核 人：填 写 日 期：2 4DB 3 2/T 4 6 0 9 2 0 2 3附 录 F（资料性）颜色色值推荐表颜 色 色 值 推 荐 表 见 表 F.1。表 F.1颜色色值推荐表颜 色黑白绿红色 值#000000#FFFFFF#009A44#FF0000RGB0，0，0255，255，2550，154，68255，0，0示 例2 5DB 3 2/T 4 6 0 9 2 0 2 3参 考 文 献1 GB 2894 2008 安 全 标 志 及 其 使 用 导 则2 GB/T 18833 2012 道 路 交 通 反 光 膜3 HJ 915 2017 地 表 水 自 动 监 测 技 术 规 范（试 行）4 HJ 596.1 水 质 词 汇 第 一 部 分5 HJ 596.2 水 质 词 汇 第 二 部 分6 MZT 069 2016 行 政 区 域 界 线 界 线 联 检 省 级7 MZ/T 070 行 政 区 域 界 线 省 界 界 桩 制 作8 DB11/T 856 2012 门 牌、楼 牌 设 置 规 范9 国 家 地 表 水 考 核 断 面 桩 建 设 技 术 要 求（环 办 监 测 2017 70 号）10 关 于 完 善“十 四 五”国 家 地 表 水 环 境 质 量 监 测 网 断 面 桩 埋 设 工 作 的 通 知（环 办 监 测 函 2020 492 号）11 国 家 地 表 水 环 境 质 量 监 测 网 采 测 分 离 管 理 办 法（环 办 监 测 2019 2 号）12 江 苏 省 生 态 环 境 监 测 条 例（江 苏 省 人 大 常 委 会 公 告 第 31 号）13 江 苏 省 标 准 地 址 二 维 码 门 牌 制 作 规 范（试 行）（苏 公 通 2018 450 号）14 河 湖 及 水 利 工 程 界 桩、标 示 牌 制 作 与 安 装 标 准（试 行）（建 安 2016 87 号）15 广 东 省 河 湖 及 水 利 工 程 界 桩、标 示 牌 技 术 标 准（广 东 省 水 利 厅）2 6
