资源描述

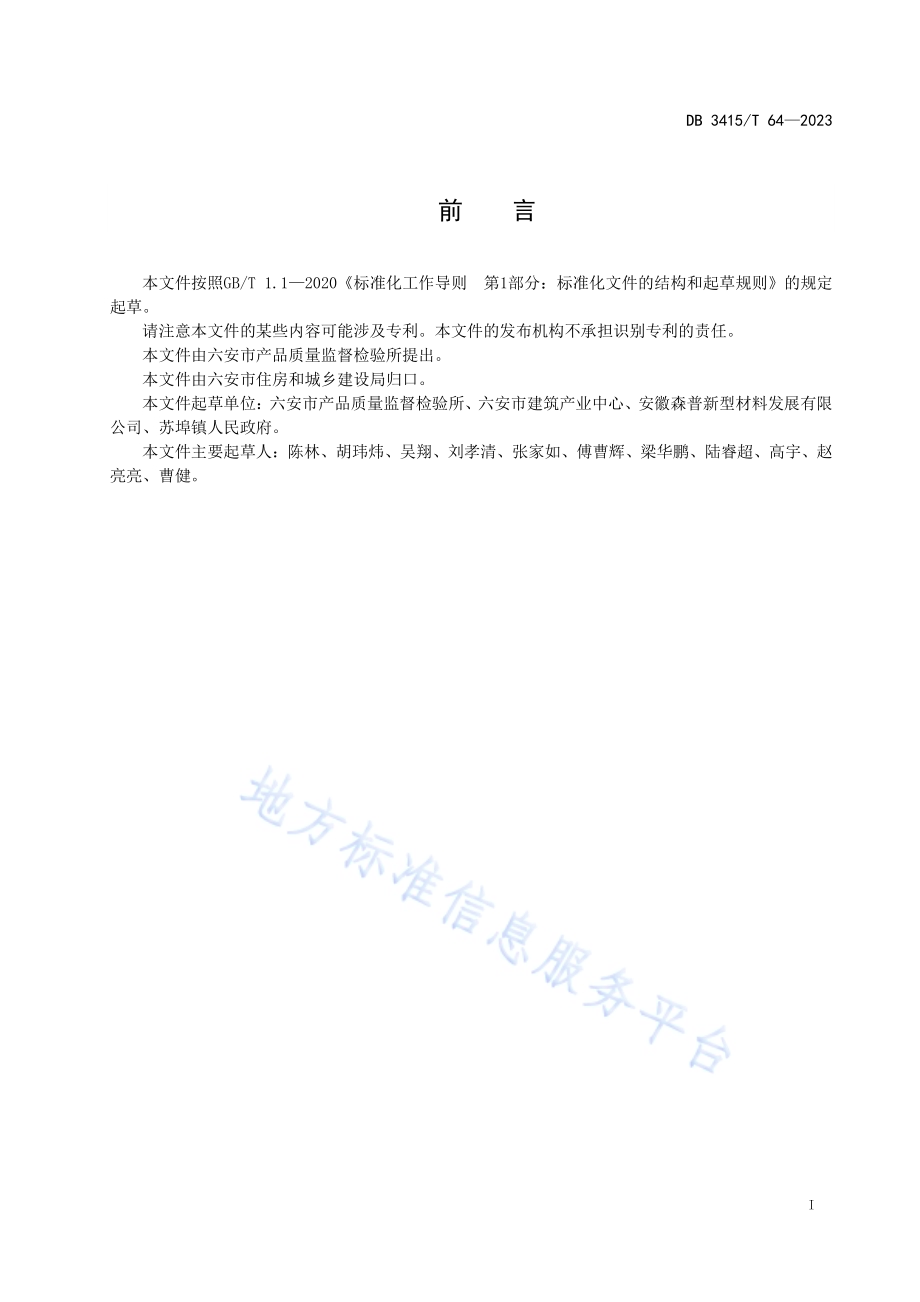

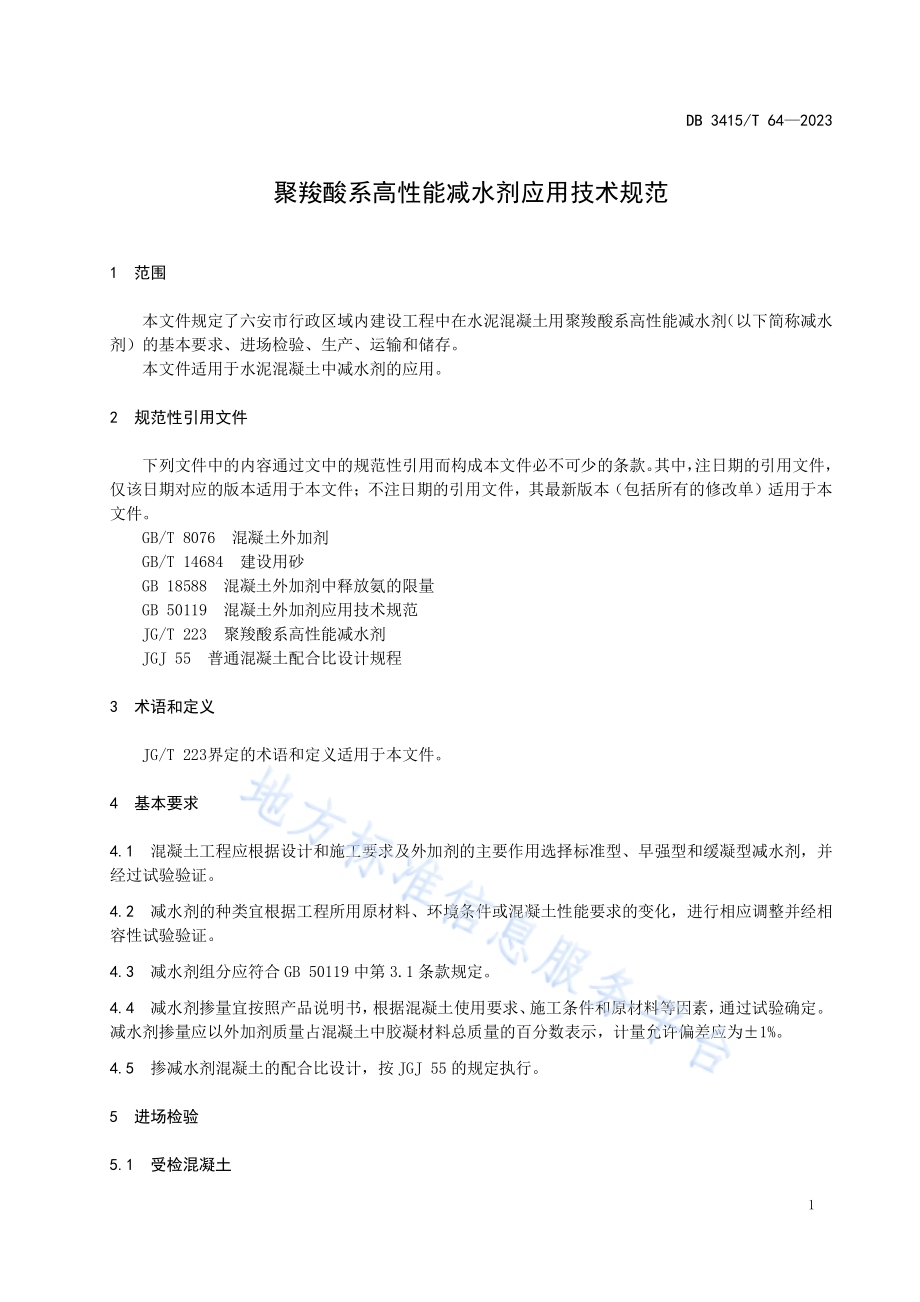

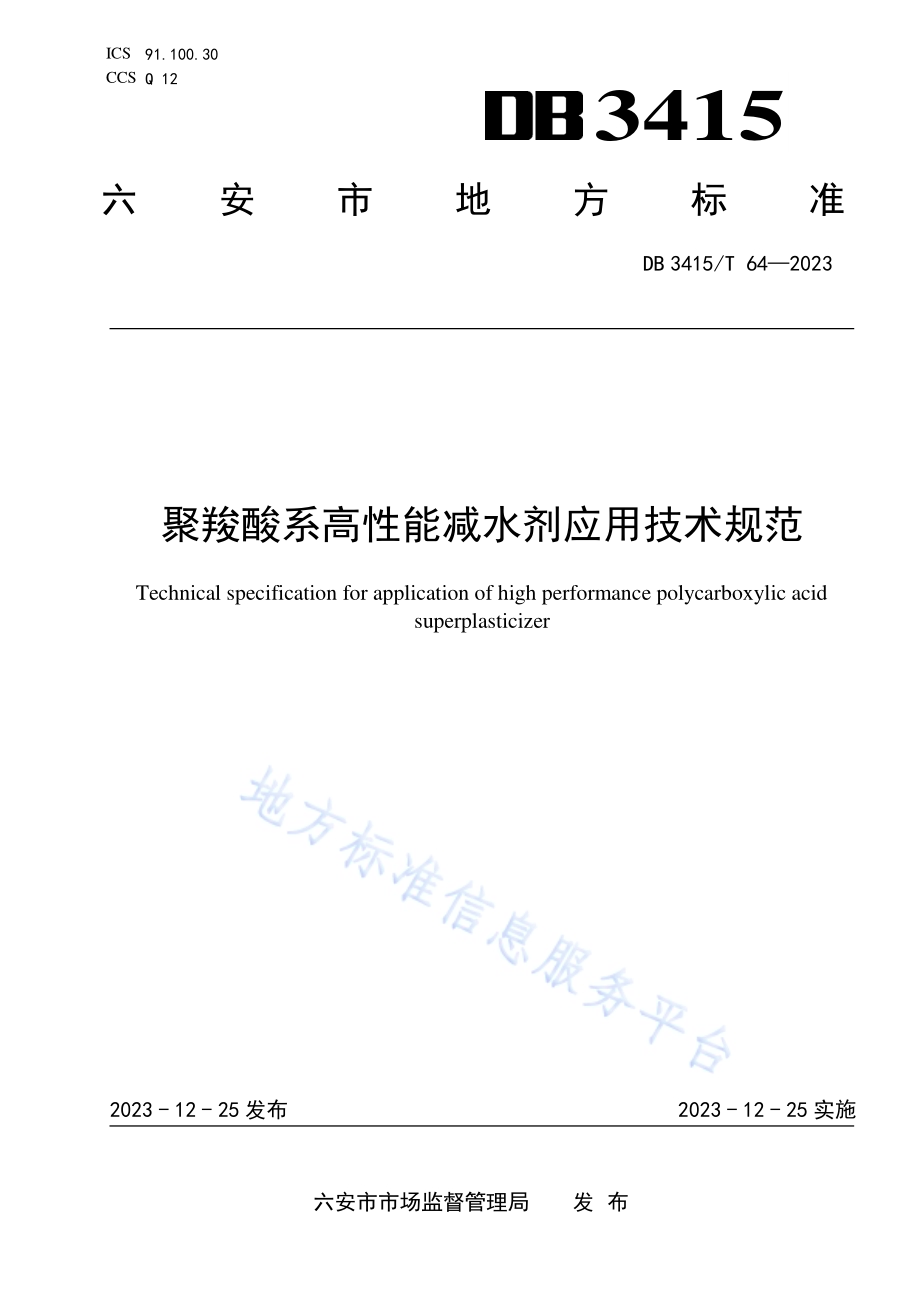

ICS 91.100.30 CCS Q 12 3415 六安市地方标准 DB 3415/T 64 2023 聚羧酸系 高性能减 水剂 应用 技术规范 Technical specification for application of high performance polycarboxylic acid superplasticizer 2023-12-25 发布 2023-12-25 实施 六安市市 场监督 管 理局 发 布 DB 3415/T 64 2023 I 前 言 本文件 按照GB/T 1.1 2020 标准 化工 作导则 第1 部分：标准化 文件 的结构 和起草 规则 的规 定起草。请注意 本文 件的 某些 内容 可能涉 及专 利。本文 件的 发布机 构不 承担 识别 专利 的责任。本文件 由 六 安市 产品 质量 监督检 验所 提出。本文件 由 六 安市 住房 和城 乡建设 局 归 口。本文件 起草 单位：六安 市 产品质 量监 督检 验所、六 安市建 筑产 业中 心、安 徽 森普新 型材 料发 展有 限公司、苏埠 镇人 民政 府。本文件 主要 起草 人：陈林、胡玮 炜、吴翔、刘 孝清、张家 如、傅曹 辉、梁华 鹏、陆 睿超、高 宇、赵亮亮、曹健。DB 3415/T 64 2023 1 聚 羧酸系 高性能减 水剂应 用技术规 范 1 范围 本文件 规定 了六 安市 行政 区域内 建设 工程 中在 水泥 混凝土 用聚 羧酸 系高 性能 减水剂（以 下简 称 减 水剂）的 基本 要求、进 场检 验、生 产、运输 和储 存。本文件 适用 于水 泥混 凝土 中减水 剂的 应用。2 规范性 引用 文件 下列文 件中 的内 容通 过文 中的规 范性 引用 而构 成本 文件必 不可 少的 条款。其 中，注日 期的 引用 文件，仅该日 期对 应的 版本 适用 于本文 件；不注 日期 的引 用文件，其 最新 版本（包 括所有 的修 改单）适 用 于 本文件。GB/T 8076 混 凝土 外加 剂 GB/T 14684 建 设用 砂 GB 18588 混凝 土外 加剂 中释放 氨的 限量 GB 50119 混凝 土外 加剂 应用技 术规 范 JG/T 223 聚羧 酸系 高性 能减水 剂 JGJ 55 普 通混 凝土 配合 比设计 规程 3 术语和 定义 JG/T 223 界 定的 术语 和定 义适用 于本 文件。4 基本要 求 混凝土 工程应 根据 设计和 施工要 求及外 加剂 的主要 作用选 择标准 型、早强型 和缓凝 型减水 剂，并 4.1 经过试 验验 证。减水剂 的种类 宜根 据工程 所用原 材料、环境 条件或 混凝土 性能要 求的 变化，进行相 应调整 并 经 相 4.2 容性试 验验 证。减水剂 组分 应符 合 GB 50119 中第 3.1 条 款规 定。4.3 减水剂 掺量 宜按 照产 品说 明书，根据 混凝 土使 用要 求、施工 条件 和原 材料 等因 素，通过 试验 确定。4.4 减水剂 掺量 应以 外加 剂质 量占混 凝土 中胶 凝材 料总 质量的 百分 数表 示，计量 允许偏 差应 为1%。掺减水 剂混 凝土 的配 合比 设计，按JGJ 55 的 规定 执 行。4.5 5 进场检 验 受检混 凝土 5.1 DB 3415/T 64 2023 2 掺减水 剂的 受检 混凝 土性 能指标 应符 合GB/T 8076 的 规定。减水剂 检验 5.2 5.2.1 减水剂 进场 时，应取 样检 验，符 合 GB/T 8076、GB 18588 和 JG/T 223 的规 定。5.2.2 减水剂 检验 项目 包 括 pH 值、密 度、含固 量、减 水率、氯离子 含量、总碱 量、甲醛 含量、释 放氨。5.2.3 减水剂 应按 50 t 为 一个 检验批。每 一检 验批 取样 数量不 应少 于 200 kg 胶 凝 材料所 需用 的外 加剂量，分别 从储 罐的 上中 下三段 取样，并 充分 混匀。每一 检验 批应 分为 两等 份：一 份应 按上 述 项 目 及 要求进行 检验，每检 验 批 应 取平行 样，两 次检 测结 果 偏差不 得大 于10%，取 平 均值作 为检 验结 果；另 一 份应密封 留样 保存 半年，有 疑问时，应 进行 对比 检验。5.2.4 减水剂 进场时，应 按批次 采用工 程实际 使用 的原材 料和配 合比进 行试 配，当 实际工 程原材 料 变化时，当实 际工 程原 材料 变化时，应 重新 试配 留样。6 生产 生产设 备 6.1 6.1.1 采用减 水剂 生产 混凝 土时，宜使 用精 度 为 0.01 g 的 称量设 备，准确 度等 级达 到级。6.1.2 采用减 水剂 生产 混凝 土时，宜采 用强 制式 搅拌 机搅 拌，混 凝土 搅拌 的最 短时 间应符 合 表 1 的规定，生 产C 60 以上 强度等 级混凝 土时，搅 拌时 间应 适当延 长。表1 混凝土 搅拌 的最 短时 间 混凝土坍落度h（mm）搅拌机出料量V（L）V 250 250 V 500 V 500 h 40 60 s 90 s 120 s 40h 100 60 s 60 s 90 s h 100 60 s 减水剂 的种 类选 择 6.2 6.2.1 混凝土 工程 可采 用早 强型、标准 型和 缓凝 型减 水剂。6.2.2 早强型 减水剂 宜用 于预制 混凝土 构件或 有早 强要求 和低温 季节施 工的 混凝土，但不 宜用于 日 最低气温-5 以下 施工 的混 凝土，且不 宜用 于大 体积 混凝土。6.2.3 缓凝型 减水 剂宜 用于 大体 积混凝 土，不宜 用于 日最 低气 温 5 以下 施工 的混 凝土。6.2.4 减水剂 不应 与萘 系和 氨基 磺酸盐 类复 合使 用，与其 他外加 剂配 合使 用前，应 按照 GB 50119 附录A 进行 相容 性试 验。减水剂 的掺 量调 整 6.3 6.3.1 采用天 然砂 为原 材料 生产 混凝土 时，应检 验砂、石 的 含水量、含 泥量 和泥 块含 量，符合GB/T 14684的规定。采 用机 制砂 为原 材料生 产混 凝土 时，应检 测石粉 含量 和絮 凝剂 残留 量，符 合 GB/T 14684 的规定。依据 本地 区的 原材 料 特点，对 减水 剂的 掺量 进 行相应 调整，使掺 减水 剂 的混凝 土符 合设 计和 施工 要求。DB 3415/T 64 2023 3 6.3.2 采用淠 河天 然砂 及鹅 卵石 破碎制 得的 机制 砂石 为原 材料时，宜 降低 减水 剂的 保坍成 分掺 量。6.3.3 采用石 灰岩、安山 质凝灰 岩石和 尾矿石 制得 的机制 砂石为 原材料 时，宜提高 减水剂 的保坍 成 分掺量，并辅 助引 气剂 和阻 泥剂。6.3.4 采用红 色风化 凝灰 岩石破 碎为主 的机制 砂石 为原材 料时，宜提高 减水 剂的保 坍成分 掺量，并 辅助引气 剂、保水 剂。注意事 项 6.4 6.4.1 掺减水 剂的 混凝 土运 输到 工地后，如坍 落度 损失 大 于 80 mm，不 得对 混凝 土加 水处理，宜加 入备用的减 水剂。如 发生 离析、泌水 情况，宜 加入 经过 相溶性 试验 的保 水剂 或抗 离析剂，如 无法 解 决 不 得 使用。6.4.2 使用标 准型 或缓 凝型 减水 剂时，当 环境 温度 低于 10，应采 取防 止混 凝土坍 落度的 经时 增加 的措施。7 运输和 储存 减 水剂 在运输、储 存时，应采用 塑料、玻璃 钢或不 锈钢等 容器，不宜 采用铁 质容器。安装 储 存 罐 7.1 前，应 对储 存罐 周围 设置 围堰，防止 泄漏。掺用过 其它类 型减 水剂的 混凝土 搅拌机 和运 输罐车、泵车 等设备，应 清洗干 净后再 搅拌和 运 输 掺 7.2 减水剂 的混 凝土。减水剂 在夏 季高 温时 段使 用时，应置 于阴 凉处，冬 季应对 储存 罐和 管道 采取 防冻措 施。7.3
展开阅读全文
