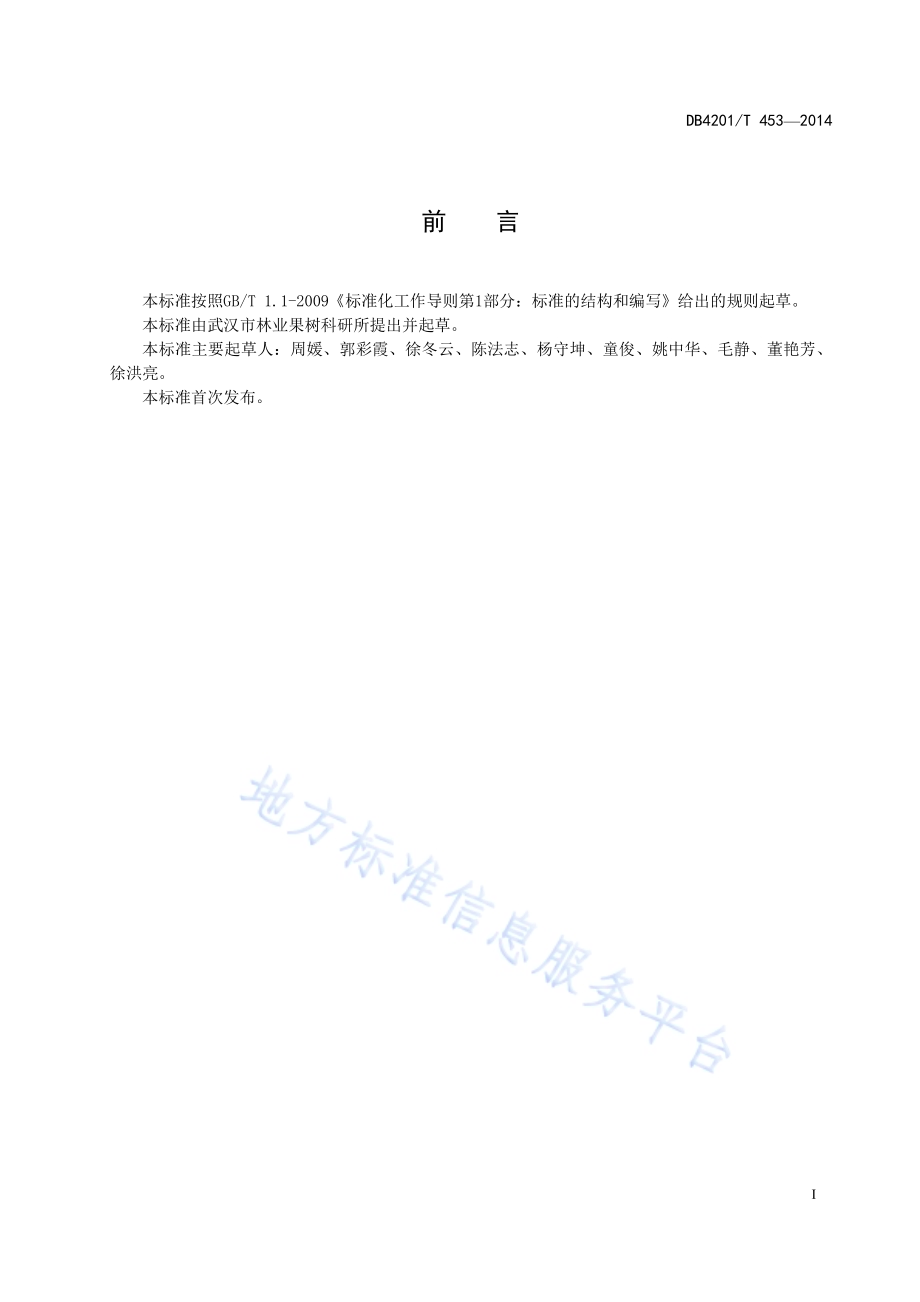

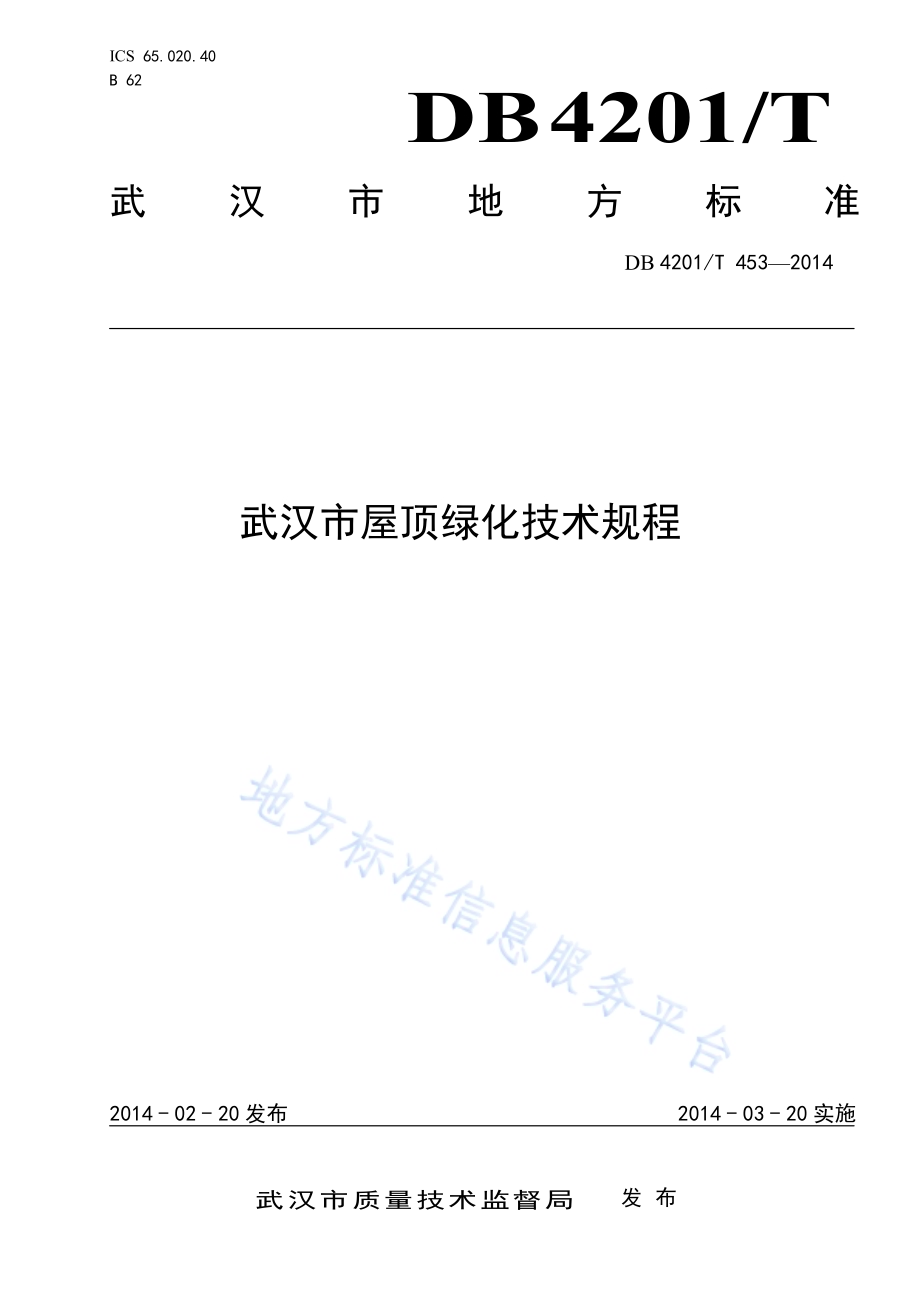

ICS 65.020.40 B 62 DB4201/T 武汉市地方标准 DB 4201/T 4532014 武汉市屋 顶绿化技 术规程 2014-02-20 发布 2014-03-20 实施 武汉市质量技术监督局 发布 DB4201/T 4532014 I 前 言 本标准 按照GB/T 1.1-2009 标准 化工 作导 则第1部 分：标准 的结 构和 编写 给 出的规 则起 草。本标准 由武 汉市 林业 果树 科研所 提出 并起 草。本标准主 要起草 人：周 媛、郭彩霞、徐冬 云、陈 法 志、杨守 坤、童 俊、姚 中 华、毛静、董艳 芳、徐洪亮。本标准 首次 发布。DB4201/T 4532014 1 武 汉市屋 顶绿化技 术规程 1 范围 本标准 规定 了武 汉市 屋顶 绿化所 涉及 的术 语和 定义、一般规 定、栽植 前的 准备、栽植及 养护 管理 等。本标准 适用 于武 汉地 区及 周边气 候相 近区 域建 筑的 屋顶绿 化。2 规范性 引用 文件 下列文 件对 于本 文件 的应 用是必 不可 少的。凡 是注 日 期的引 用文 件，仅注日 期的版 本 适用 于本 文件。凡是不 注日 期的 引用 文件，其最 新版 本（包括 所有 的修改 单）适用 于本 文件。GB 50009 建 筑结 构荷 载规范 GB 50345 屋 顶工 程技 术规范 JGJ155-2007 种 植屋 面工 程技术 规程 3 术语和 定义 下列术 语和 定义 适用 于本 文件。3.1 屋顶绿 化 以建筑 物、构筑 物顶 部为 载体，不与 自然 土壤 接壤 的绿化 方式，是 多种 屋顶 种植方 式的 总称，分 为重型（花园 式）屋顶 绿化，组合 式屋 顶绿 化与 轻型（草坪 式）屋顶 绿化 三种 类型。3.2 重型（花园 式）屋顶 绿化 在建筑 屋面 荷载 允许 的条 件下（屋面 荷载 6.5kN/m2），选 择适 应屋 顶气 候的 小型乔 木、灌木、地被等植 物进 行植 物造 景并 适当配 置园 路、座椅 等园 林小品 的绿 化方 式。3.3 组合式 屋顶 绿化 根据建 筑屋 面荷 载（屋面 荷载4.5kN/m26.5kN/m2），在屋 顶放 置容 器种 植植 物的屋 顶绿 化方式。3.4 轻型（草坪 式）屋顶 绿化 根据建 筑屋 面荷 载（屋面 荷载2.5kN/m24.5 kN/m2），采 用适 应屋 顶气 候的地 被 植物 或攀 援植 物进行屋面 覆盖 的屋 顶绿 化方 式。3.5 DB4201/T 4532014 2 防水层 使用防 水材 料和 工艺 构成 的防止 雨水 和灌 溉水 渗漏 的屋顶 平面 隔绝 层。3.6 阻根层 使用阻 根穿 刺材 料构 成的 屋面保 护层。3.7 排（蓄）水 层 使用排（蓄）水 材料 改善 栽培基 质的 通气 状况，蓄 存少量 水分 并可 迅速 排出 多余水 分。3.8 过滤层 采用具 有透 水及 过滤 性能 的材料 阻止 基质 随排 水流 失。3.9 基质层 采用具 有一 定的 渗透 性能、蓄水 能力 和空 间稳 定性 的轻型 基质 材料 构成 能 满足 植 物生 长的材料层。3.10 荷载 亦称“载荷”或“荷 重”，一般 指作 用在 物体 上的 外加力。3.11 种植层 用于种 植草 本植 物和 木本 植物的 构造 层。3.12 女儿墙 建筑物 屋顶 四周 外围 的矮 墙，主 要起 到维 护安 全与 避免屋 顶雨 水漫 流导 致防 水层渗 水的 作用。3.13 二道设 防 一道防 水设 防为 具有 单独 防水能 力的 一道 防水 层。二 道设防 或多 道设 防为 同种 防水卷 材或 不同 卷 材复合，也可 采用 卷材、涂 膜复合，刚 性防 水、卷材 或涂膜 复合 等。3.14 泛水 突 出 屋面 之上 的女 儿墙、烟囱、楼梯 间等 立面 与屋 面的交 接 处，将屋 面防 水层 延伸到 这 些垂 直面 上，形成立 铺的 防水 层。4 屋顶绿 化技术 要求 DB4201/T 4532014 3 4.1 建筑物 坡度 要求 4.1.1 屋顶绿 化主 要适 用于 平屋 顶及屋 面坡 度15 度的 坡 屋顶。4.1.2 平顶屋 面或 屋面 坡度 5 度的坡 屋顶 可选 用三 种类 型屋顶 绿化。4.1.3 屋面坡 度5 度且 15 度 的屋顶 应采 用轻 型（草坪 式）屋 顶绿 化。4.2 荷载 4.2.1 绿化构 造的 荷载 不得 超过 屋面结 构原 有荷 载设 计值。4.2.2 新建建 筑屋 顶绿 化应 根据 绿化构 造的 荷载 进行 屋面 结构荷 载设 计。4.2.3 已建建 筑屋 顶进 行房 屋安 全检测，设 计荷 载需 符 合GB 50009 的要 求。4.2.4 屋面荷 载6.5kN/m2，可 进行三 种类 型屋 顶绿 化设 计。4.2.5 屋 面 荷载在 4.5kN/m2 6.5kN/m2 之间(含4.5)，可 按组合 式屋 顶绿 化与 轻型（草坪 式）屋顶绿化设 计。4.2.6 屋 面 荷载在 2.5kN/m2 4.5kN/m2之间（含 2.5），可 按轻型（草 坪式）屋 顶绿 化设计。4.3 防水 屋顶绿 化屋 面的 防水 应符 合GB 50345 规定 的防 水等 级和设 防要 求，防 水耐久 年限不 少于20年，且采用二道 设防。4.4 排水 设计合 理的 排水 系统，确 保暴雨1h后无 积水，在 排水 口 设过 滤装 置。4.5 屋顶绿 化建 设性 指标 不同类 型屋 顶绿 化应 有不 同的设 计内 容，应有 相应 的面积 指标 作为 保证。屋 顶绿化 建设 性指 标 见 表1。表 1 屋 顶绿 化建 设性 指标 重型（花园式）屋顶绿化 绿化屋顶面积占屋顶总面积 60 绿化种植面积占绿化屋顶面积 85 铺装园路面积占绿化屋顶面积 12 园林小品面积占绿化屋顶面积 3 组合式屋顶绿化 绿化屋顶面积占屋顶总面积 60%绿化盆栽摆放面积占绿化屋顶面积 80%DB4201/T 4532014 4 轻型（草坪式）屋顶绿化 绿化屋顶面积占屋顶总面积 80 绿化种植面积占绿化屋顶面积 90 4.6 屋顶承 重安 全 屋顶绿 化根 据屋顶 的承 重，准确 核算各 项施 工材料 的重量 和一次 容纳 人员的 数量。植物材 料平 均荷重和 种植 荷载 参考 见表2。表2 植 物材 料平 均荷 重和种 植 荷载 植物类型 规格 植物平均荷重（kg）种植荷载（kg/m2）乔木（带土球）H 2.0-2.5（m）80-120 250-300 大灌木 H 1.5-2.0（m）60-80 150-250 小灌木 H 1.0-1.5（m）30-60 100-150 地被植物 H 0.2-1.0（m）15-30 50-100 草坪 面积 1m2 10-15 50-100 藤本 主蔓长 1-1.5（m）10-20 50-100 注：选择植物应考虑植物生长 产生的活荷载变化，种植荷载包括种植区构造层自然状态下的整体荷载。4.7 屋顶防 护安 全 屋顶绿 化特 别是 重型（花 园式）屋顶 绿化 设置 独立 出入口 和安 全通 道，必要 时设置 疏散 楼梯。屋 顶周边设 置高 度在80cm 以上 的防护 围栏。4.8 屋顶绿 化植 物选 择（见 附录 A）4.8.1 植物材 料选 择考 虑植 物荷 载，以 及由 雨水、风、雪、树木 生长 等产 生的 活荷 载。4.8.2 以适生 的低 矮灌 木、草坪、地被 植物 和攀 缘植 物等 为主，严格 控制 大乔 木，乔木高 度控 制 在3米以内。4.8.3 选择本 地常 用种 和引 种成 功的植 物。4.8.4 选择须 根发 达的 植物，不 选用根 系穿 刺性 强的 植物。4.8.5 选择易 移植、耐 修剪、耐 粗放管 理、生长 缓慢 的植 物。4.8.6 选择抗 风、耐干 旱、耐高 温的植 物。5 屋顶绿 化构 造 5.1 屋顶绿 化构 造层 自建 筑屋 顶平面 以上 依次 为：防水 层、排（蓄）水 层、隔离 过滤层、基 质层、植被层。（屋 顶绿 化构 造层 示意图 见附 录B）5.1.1 防水层 DB4201/T 4532014 5 选用普 通防 水层、耐 根穿 刺防水 层组 成二 道以 上防 水层设 防，最上 层防 水层 必须采 用耐 根穿 刺 防 水材料，防水 层的 材料 需相 容。防 水层 材料 应符 合 GB 50345 和 JGJ 155-2007 的要求。5.1.2 排（蓄）水 层 排（蓄）水层 根据 屋顶 排 水沟情 况，选用 多种 形式 的排（蓄）水 板，或直 径 大于4mm 的陶 粒，厚度15mm-20mm，或采 用克 重400g/m2的 蓄排 水毡 等。5.1.3 隔离过 滤层 隔离过 滤层采 用兼 具透 水和 过 滤性 能的 材料，搭 接缝 的 有效 宽度 应达到 100mm-200mm，并 向建 筑侧墙 面 延伸 至基 质表 层下方50mm 处。隔 离过 滤层 的重量 在 200g/m2-400g/m2之 间。5.1.4 基质层 屋顶绿 化设 计可 适当 进行 土方造 形，土方 堆高 处需 在承重 梁及 柱顶 位置。栽 植基质 理化 性质 参 考 见表3，不 同绿 化植 物基 质厚度 参 考值 见表4。表 3 基 质的 理化 性质 指标 pH EC 值(ms/cm)有机质(g/kg)容重(kg/dm3)非毛管孔隙度(%)石砾 粒径(cm)含量(%)范围 6.0-7.5 0.5-2.0 30 1.0 15 1 5 表4 不同 植物 规格 种植 基 质厚度 植物类型 基质厚度（cm）小型乔木（H2.0-3.0m）60 大灌木（H1.0-2.0m）50-60 小灌木（H0.3-1.0m）30-50 草本、地被植物（H0.2-1.0m）10-30 藤本（H1.0-2.0m）30-50 5.1.5 植被层 根据屋 顶荷 载能 力和 屋顶 绿化形 式进 行适 宜植 物材 料的选 择与 栽植，植 物选 择参 照4.8。6 种植形 式与 植物 配置 6.1 重型（花园 式）屋顶 绿化 以复层 结构 为主，由 小型 乔木、灌木、藤 本和草 坪、地 被植 物组 成，本地 常用 和 引种 成功 的植物应占绿化 植物 的80%以上（植 物 选用 见附录 A）。乔木种 植 位置 与女 儿墙 距离 必须 大于 2.5m。种植 乔木 的DB4201/T 4532014 6 局 部 位置 应增 加种 植土 的厚 度。种植 布局 应与 屋面结 构 相适 应，乔 木类 植物和 亭 台、水 池等 荷载 较大的设施，设在 承重 墙或 柱的 位置。增加 色彩 明快 的植 物种类，营 造丰 富的 植物 色彩来 渲染 建筑 环境。6.2 组合式 屋顶 绿化 根据屋 顶荷 载设 计，采用 固定式 容器 种植 或移 动式 容器种 植方 式，适宜 于屋 顶荷载 复杂 或难 以 种 植植 物 处，选用 轻质、环 保、牢 固、透气 的容 器。植物 以 小乔 木、灌木、藤 本与 草 本为 主。选用本地常用和引种 成功 的植 物品 种。6.3 轻型（草坪 式）屋顶 绿化 以大面 积铺 植为 主，选用 耐干旱、耐 高温 的地 被植 物或藤 本植 物。通过 不同 地被植 物拼 接搭 配，营造不同 颜色 的色 块景 观并 随四季 变化 呈现 不同 色彩。7 屋顶绿 化施 工 7.1 屋顶绿 化施 工严 格按 照总 体设计 要求 及屋 面种 植作 业标准 工序 进行 施工。7.2 施工不 得损 坏原 有的 建筑 屋面及 屋面 上的 设施，禁 止在防 水层、排 水层 上方 凿孔、打洞。7.3 栽种乔 木或 灌木 时，不得 损害排（蓄）水 层和 防水 层；施 工预 埋管 线须 在防 水层上。屋 面堆筑假山、水 池等 均不 得破 坏屋 面原防 水层。7.4 屋顶绿 化防 水层 应根 据设 计的防 水材 料性 能特 点采 用相 应的 施工 方法，卷材 搭接宽 度符 合 GB 50345 有关 要求。泛 水至 少高出 种植 土 150mm。7.5 屋顶绿 化施 工宜 在春 秋季 节进行，严 禁在 不利 气候 条件下 施工。7.6 排（蓄）水 层施 工须 与排 水系统 连通，不 同排（蓄）水板 应采 用相 应的 施工 工艺。采用 轻质 陶粒作排水 层应 厚度 一致。7.7 高于2m 的植 物必 须采 取防风 固 定技 术。7.8 屋面坡 度小 于5 度的 绿化 屋面必 须进 行二 次蓄 水检 验，坡 度大 于 5 度 的绿 化屋 面 应进 行持续 3h淋水检 验。7.9 按照设 计屋 面荷 载要 求选 择临时 物品 堆放 点，作好 防护措 施。8 屋顶绿 化养 护 8.1 肥水管 理 8.1.1 根据植 物习 性和 选用 的灌 溉设施 及气 候环 境等 条件，适时 适量 进行 灌溉。浇 灌喷洒 不超 过种 植边界，不超 过屋 面女 儿墙 的高度。8.1.2 采取控 水控 肥措 施或 生长 抑制技 术，控制 植物 生长，降低 建筑 荷载 和养 护成 本。8.2 修剪 屋顶植 物修 剪必 须严 格控 制植物 高度（乔 木控 制 在2m-2.5m，灌木 控制在 1m-1.5m）、密 度、冠幅。8.3 有害生 物防控 DB4201/T 4532014 7 使用无 公害、无 污染 的病 虫防治 药剂，及时 发现 和清 除 入侵 性有 害植 物。8.4 恶劣天 气与 灾害 防控 夏季采 取遮 阴措 施并 加大 灌溉量，冬季 采取 防寒 保 护措施，雪灾 天气 必须 及 时清除 树冠 积雪。强风期间（风力6级 及以 上）加 强树木 与设 施的 检查，采 取防护 和加 固措 施，强风 过后及 时养护 补救。DB4201/T 4532014 8 A A 附 录 A（资料 性附 录）武汉地 区屋 顶绿 化推 荐植 物 表A.1 武汉 地区 屋顶 绿化 推 荐植物 植物类 型 推荐植 物 小型乔 木 红叶石楠、女贞、罗汉松、棕榈、栾树（控高）、枇 杷、杨梅、樱花（控 高）、红 叶李、观 赏 海棠、紫薇、桂 花、石榴、观赏 桃 大灌木 山茶、紫荆、木 槿、蜡梅、夹竹 桃、含笑、鸡 爪槭 小灌木 杜鹃、矮 生紫 薇、胡 颓子、茶梅、栀子、八角 金盘、八仙花、黄杨类、凤尾 兰、龟甲冬 青、海桐、红 花继 木、火 棘、金叶女 贞、锦 带类、南天 竹、溲疏、蚊 母、构 骨、小叶 女贞、茉 莉、绣 线菊 类、紫叶小檗、桃 叶珊 瑚 草本 景天类（佛甲 草等）、美 人 蕉、葱兰、凤 仙花、菊花、鸢尾、萱草、美女樱、观 赏草 等 藤本 葡萄、五叶 地锦、紫藤、常 春藤、凌霄、油麻 藤、扶芳 藤、金 银花、京久红 忍冬、观 赏南 瓜 DB4201/T 4532014 9 B B 附 录 B（资料 性附 录）屋顶绿 化构 造层 示意 图 图B.1 屋 顶绿 化构 造层 示意图 _
