船闸集中控制系统数据结构设计规范DB45／T 2665-2023.pdf

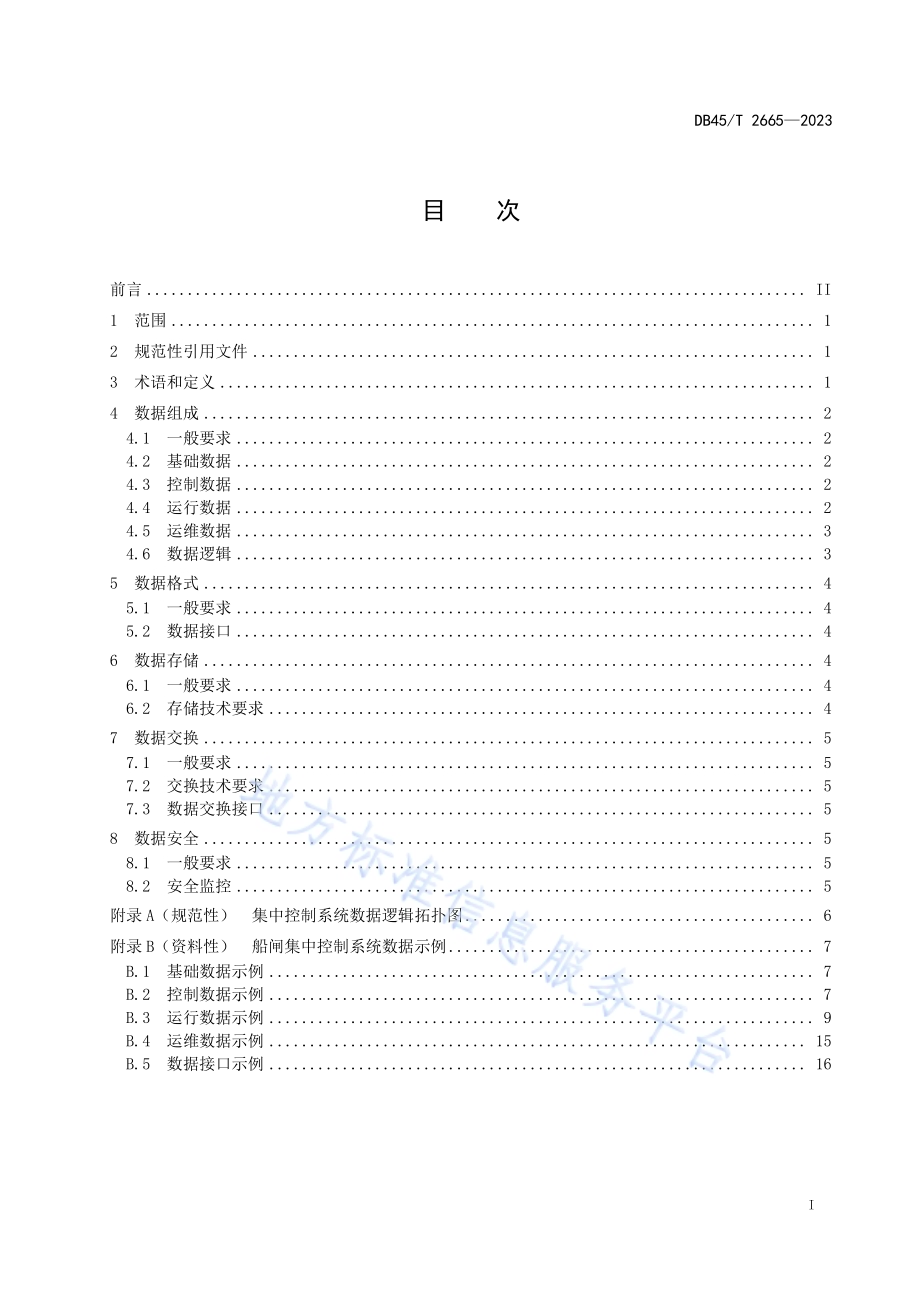

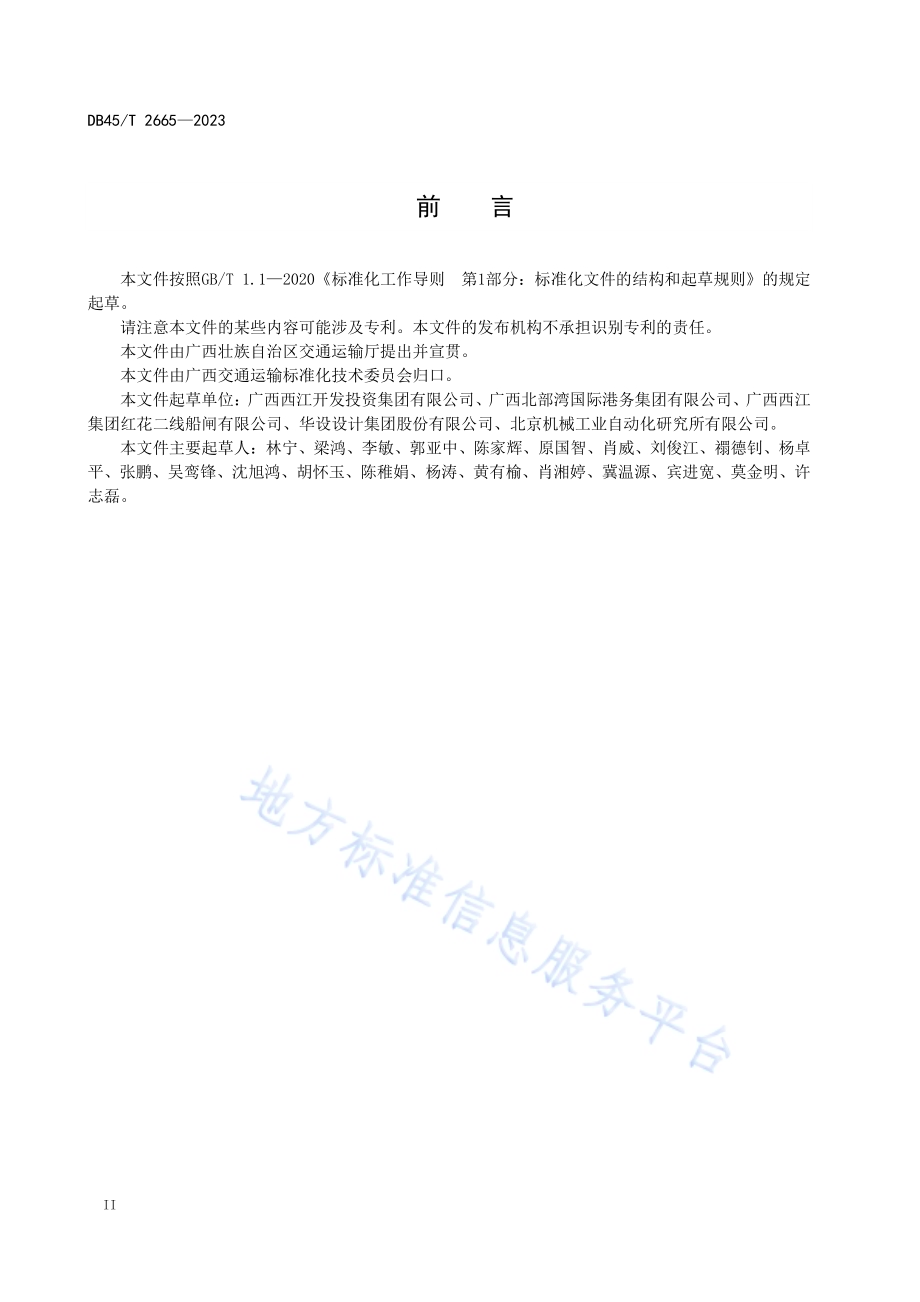

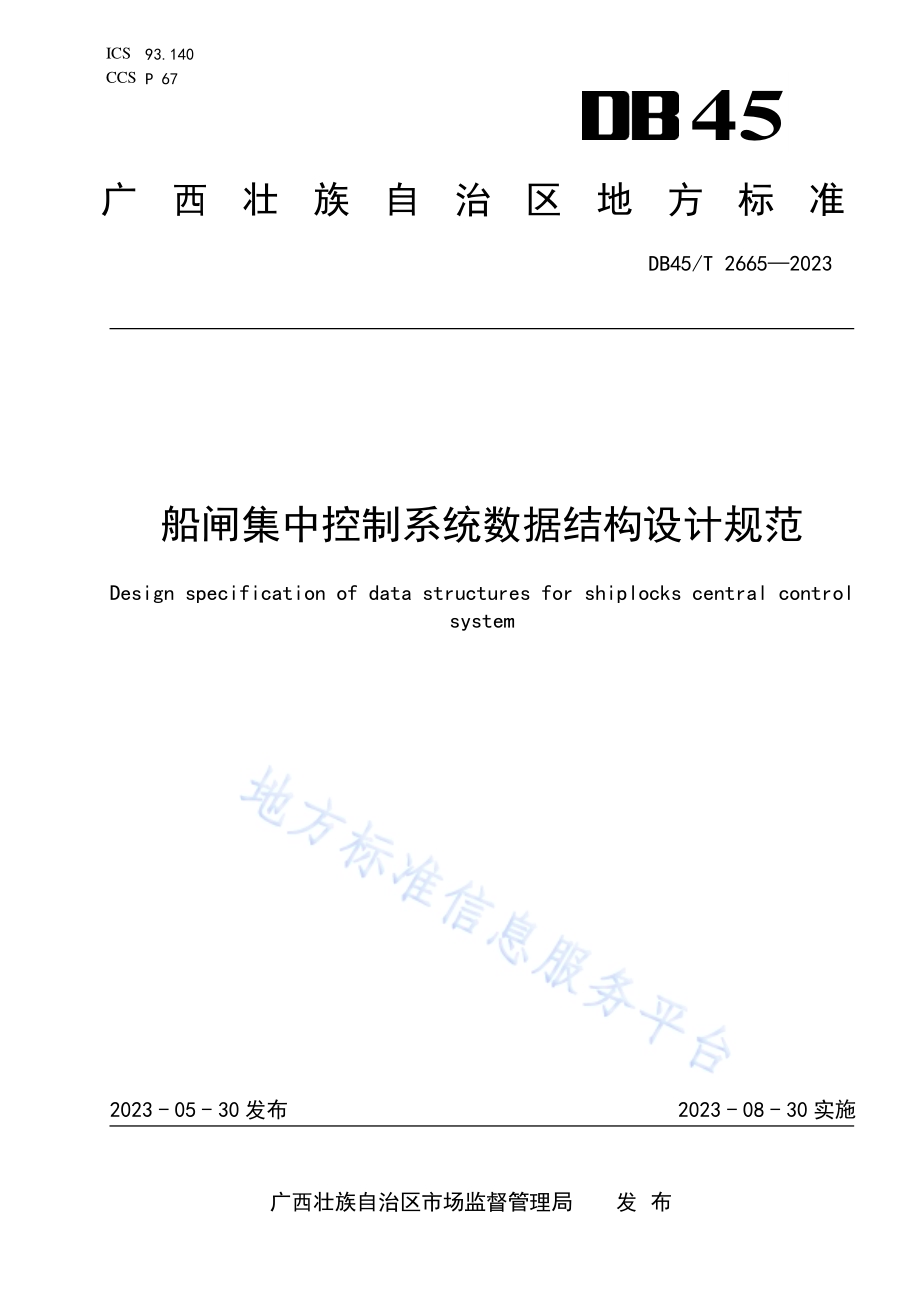

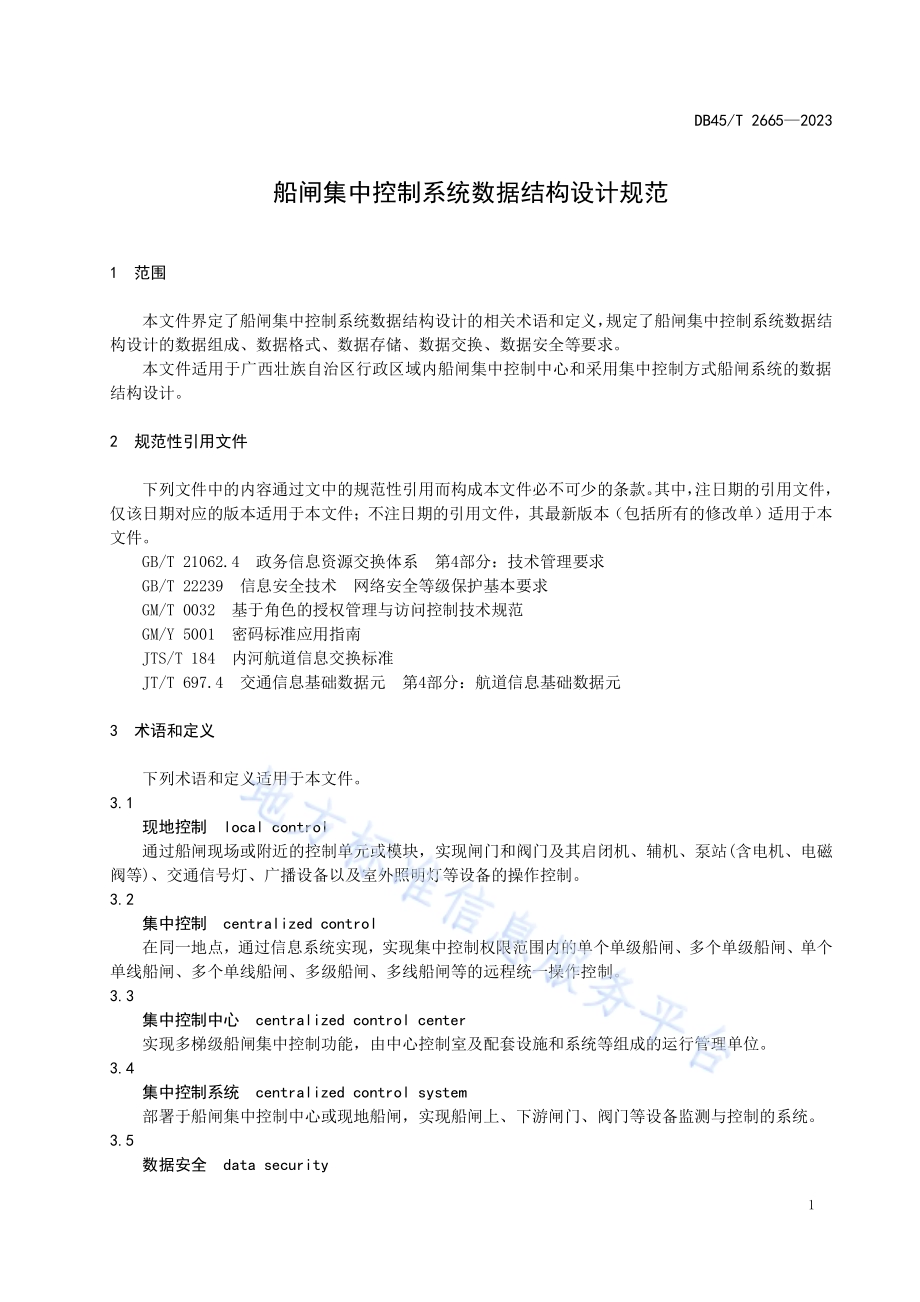

ICS 93.140 CCS P 67 45 广 西 壮 族 自 治 区 地方标准 DB45/T 2665 2023 船闸集中 控制系统 数据结构 设计规范 Design specification of data structures for shiplocks central control system 2023-05-30 发布 2023-08-30 实施 广西壮族 自治区 市 场监督管 理局 发 布 DB45/T 2665 2023 I 目 次 前言.II 1 范围.1 2 规 范性 引用 文件.1 3 术 语和 定义.1 4 数 据组 成.2 一般 要求.2 4.1 基础 数据.2 4.2 控制 数据.2 4.3 运行 数据.2 4.4 运维 数据.3 4.5 数据 逻辑.3 4.6 5 数 据格 式.4 一般 要求.4 5.1 数据 接口.4 5.2 6 数 据存 储.4 一般 要求.4 6.1 存储 技术 要求.4 6.2 7 数 据交 换.5 一般 要求.5 7.1 交换 技术 要求.5 7.2 数据 交换 接口.5 7.3 8 数 据安 全.5 一般 要求.5 8.1 安全 监控.5 8.2 附录A（规 范性）集中 控制系 统数 据逻 辑拓 扑图.6 附录B（资 料性）船闸 集中控 制系 统数 据示 例.7 B.1 基础 数据 示例.7 B.2 控制 数据 示例.7 B.3 运行 数据 示例.9 B.4 运维 数据 示例.15 B.5 数据 接口 示例.16 DB45/T 2665 2023 II 前 言 本文件 按照GB/T 1.1 2020 标准 化工 作导则 第1 部分：标准化 文件 的结构 和起草 规则 的规 定起草。请注意 本文 件的 某些 内容 可能涉 及专 利。本文 件的 发布机 构不 承担 识别 专利 的责任。本文件 由广 西壮 族自 治区 交通运 输厅 提出 并宣 贯。本文件 由广 西交 通运 输标 准化技 术委 员会 归口。本文件 起草 单位：广西 西 江开发 投资 集团 有限 公司、广 西北 部湾 国际 港务 集 团有限 公司、广西 西江集团红 花二 线船 闸有 限公 司、华 设设 计集 团股 份有 限公司、北 京机 械工 业自 动化研 究所 有限 公司。本文件 主要 起草 人：林宁、梁鸿、李 敏、郭亚 中、陈家辉、原 国智、肖 威、刘俊江、禤 德钊、杨 卓平、张鹏、吴鸾 锋、沈旭 鸿、胡怀 玉、陈 稚娟、杨 涛、黄有 榆、肖 湘婷、冀 温源、宾 进宽、莫 金 明、许志磊。DB45/T 2665 2023 1 船 闸集中 控制系统 数据结 构设计规 范 1 范围 本文件 界定 了船 闸集 中控 制系统 数据 结构 设计 的相 关术语 和定 义，规定 了船 闸 集中控 制系 统数 据 结构设计 的数 据组 成、数据 格式、数据 存储、数 据交 换、数 据安 全等 要求。本 文 件 适用 于 广西 壮 族自治 区 行 政区 域 内船 闸 集中控 制 中 心和 采 用集 中 控制方 式 船 闸系 统 的数 据结构设 计。2 规范性 引用 文件 下列文 件中 的内 容通 过文 中的规 范性 引用 而构 成本 文件必 不可 少的 条款。其 中，注日 期的 引用 文件，仅该日 期对 应的 版本 适用 于本文 件；不注 日期 的引 用文件，其 最新 版本（包 括所有 的修 改单）适 用 于 本文件。GB/T 21062.4 政务 信息 资源交 换体 系 第4 部分：技术管 理要 求 GB/T 22239 信 息安 全技 术 网 络安 全等 级保 护基 本要求 GM/T 0032 基 于角 色的 授 权管理 与访 问控 制技 术规 范 GM/Y 5001 密 码标 准应 用 指南 JTS/T 184 内 河航 道信 息 交换标 准 JT/T 697.4 交 通信 息基 础数据 元 第4 部分：航 道 信息基 础数 据元 3 术语和 定义 下列术 语和 定义 适用 于本 文件。3.1 现地控 制 local control 通过船 闸现场 或附 近的控 制单元 或模块，实 现闸门 和阀门 及其启 闭机、辅机、泵站(含电 机、电 磁阀等)、交 通信 号灯、广 播 设备以 及室 外照 明灯 等设 备的操 作控 制。3.2 集中控 制 centralized control 在同一 地点，通 过信 息系 统实现，实 现集 中控 制权 限范围 内的 单个 单级 船闸、多个 单级 船闸、单 个单线船 闸、多个 单线 船闸、多级 船闸、多 线船 闸等 的远程 统一 操作 控制。3.3 集中控 制中 心 centralized control center 实现多 梯级 船闸 集中 控制 功能，由中 心控 制室 及配 套设施 和系 统等 组成 的运 行管理 单位。3.4 集中控 制系 统 centralized control system 部署于 船闸 集中 控制 中心 或现地 船闸，实 现船 闸上、下游 闸门、阀 门等 设备 监测与 控制 的系 统。3.5 数据安 全 data security DB45/T 2665 2023 2 通过采 取必 要措 施，保护 数 据处于 有效 保护 和合 法利 用的状 态，以及 具备 保障 持 续安全 状态 的能 力，确保数 据的 机密 性、完整 性和可 用性。4 数据组 成 一般要 求 4.1 4.1.1 集中控 制系统 数据 包括基 础数据、控制 数据、运行 数据和 运维数 据，各数据 应在逻 辑上一 致，其逻辑 拓扑 应符 合附录 A 的规定。4.1.2 基础数 据应 包括 船闸、设 备、角 色权 限等 静态 数据。4.1.3 控制数 据 应 包括 控制 指令 与动作 等动 态数 据，且与 控制的 船闸、闸 门、阀门 编号相 一致。4.1.4 运行数 据应 包括：设备运 行状 态数 据：闸门、阀门、液 压泵 站及 其回 路、供 配电 等设 备运 行、报警与 特殊 情况的状态 数据；设备运 行状 态监 测数 据：闸门阀 门的 启闭 过程、报 警过程、供 配电 过程 监测 数据以 及广 播、视频等 数据，其 数据 格式 应包括 简要 描述、时 间戳 等内容。4.1.5 运维数 据应包 括实 现船闸 稳定运 行的工 作交 接班、巡检、故障与 排除、养护 与修理、控制 系 统维护过 程等 数据。基础数 据 4.2 4.2.1 船闸数 据应包 括船 闸名称、代码、位置、编 号、线 数、船 闸等级、闸 门类型 与编号、阀门 类 型与 编号、尺 寸、门槛 水深、通航 水位、通 航流 量、通航风 级、通航 限高 等数 据项。4.2.2 设备应 包括闸 阀门、启闭 机械、电气控 制设 备和通 讯、助 导航、运行 管理附 属设施 和船闸 机 房设备、集中控 制中 心机房 设备等，对应 的设 备数据 应包括 启闭机 行程、启闭 力矩、启闭力 等阈 值数 据、设备台 账以 及机 电设 备的 品牌、型号 等数 据项。4.2.3 设备台 账数 据应 包括 设备 名称、使用 数量、生 产厂 家、规格、出 厂日 期、启用 日 期、质 保期 限、维护记 录、备品 备件 数量、备件 仓库 等数 据项。4.2.4 角色权 限数 据应 包括 角色 名称、编号、岗 位、所属 部门、权限 范围 等数 据项。控制数 据 4.3 4.3.1 控制的 指令、动作 等动态 数据应 与船闸 控制 操作相 一致，控制操 作范 围应包 括电机 选择、闸 阀门启闭、交 通信 号灯 颜色 切换、信息 发布 与关 闭、设备维 修状 态标 记、暂停、急停 和强 落等。4.3.2 电机选 择指 令数 据应 包括 电机序 号、电机 数量、电 机控制 模式 等数 据项。4.3.3 控制动 作的数 据应 与闸门 启闭、阀门启 闭、交通信 号灯颜 色切换、信 息发布 和设备 维修状 态 标记等动 作相 一致。4.3.4 暂停、急停 或强 落等 指令 数据应 保持 闸门 和阀 门开 度数据 的连 续性。4.3.5 船闸控 制数 据应 包括 现地 控制的 指令 数据。4.3.6 集中控 制中心 的控 制数据 应包括 不同梯 级、不同类 型、不 同级数、不 同船闸、闸阀 门 以及 控 制操作的 指令 和动 作数 据项。运行数 据 4.4 4.4.1 闸门状 态数 据应 包括 开到 位、关 到位、等 待位、合 拢位或 开启 角度 等数 据项。4.4.2 阀门状 态数 据应 包括 开到 位、关 到位 或开 启角 度等 数据项。DB45/T 2665 2023 3 4.4.3 电机及 其回 路数 据应 包括 电机断 路器、软 启动 器、变频器、接 触器 等相 关设 备的运 行数 据项。4.4.4 液压泵 站运 行状 态监 测数 据应包 括液 压泵 站的 压力、油位、油 温、流量、电 磁 阀状态 等数 据 项。4.4.5 运行报 警与 特殊 情况 的状 态应包 括电 气故 障、停机 报 警、泵 站故 障、水位 计故 障 和报警 反馈 等。泵站故 障数 据应 包括 系统、液压 腔的 超压 和失 压、油位超 低、油位 低、油位 高、吸 油管 堵塞 和 回 油 堵 塞等数据 项。水位 计故 障数 据应包 括上 游水 位计 故障、下游 水位 计故 障、闸室 水位计 故障 等数 据项。4.4.6 启闭过 程监 测数 据应 包括 但不限 于：水位监 测数 据应 包括 闸室 内、闸 室外 水位 等模 拟量；闸门或 阀门 机电 设备 监测 数据应 包括 线电 机电 流、电机温 度等 数据 项；环境监 测数 据应 包括 闸室 内外的 水位、能 见度、风 速、风 向、温度、湿 度等 数据项。4.4.7 报警过 程监 测数 据应 包括 但不限 于：人工停 机报 警应 包括 现地 控制和 集中 控制 停机 指令 的数据 项；设备故 障报 警应 包括 供配 电系统 或控 制系 统故 障的 数据项；传感器 自动 报警 应包 括超 压报警、失 压报 警、堵塞 报警、超限 报警 等数 据项；安全监 测报 警应 包括 可能 影响船 闸安 全的 船舶 超线 报警、越 界报 警、冲 撞闸 门 报警等 数 据 项。4.4.8 供配电 过程 监测 数据 应包 括但不 限于：高压配 电数 据包 括高 压进 线柜的 电压、电 流、功率、频率、接 地开 关状 态、断路器 状态 等数据项；低压配 电数 据包 括低 压进 线柜的 电压、电 流、功率、频率、断 路器 状态 等数 据项；电源监 测数 据应 包括 供配 电系统 电压、电 流、现地 控制柜 内总 的交 流电 压、直流电 压、直流电流等 数据 项。4.4.9 广播数 据应包 括进 出闸提 示、开 关闸门 提示、闸室 充水泄 水提示 等预 录制自 动广播 和人工 广 播的语音 数据 项，宜包 括通 过 APP 发布 的语 音和 文字 数据项。4.4.10 视频设 备监 测数 据宜 包括 摄像机、视 频服 务器、硬 盘录像 机、交换 机等 状态 的数据 项。运维数 据 4.5 4.5.1 工作交 接班数 据应 包括班 组登录、检查 位置、检查 类别、设备状 态、当天工 作记录、班组 补 充说明等 数据 项。4.5.2 巡检数 据宜包 括闸 阀门、导航和 靠船建 筑物、安全 防护设 备、船 闸机 电设施 设备及 助航设 备 的巡查、检视、检 修等 数据 项。4.5.3 系统通 信 故障 与排 除数据 宜包括 设备运 行故 障发现、处理 与过程 的通 信代码、操作 代码、通 信端口、设备 类型、外 部设 备地址 等数 据项。4.5.4 养护与 修理 数据 宜包 括养 护与修 理的 起始 时间 和完 成时间 以及 养护 类型、修 理 类型、养护 内容、修理内 容等 数据 项。4.5.5 系统维 护过程 数据 应包括 事故及 故障报 警记 录、状 态量变 化记录、设 备操作 记录、系统自 诊 断与恢复 信息、运 行日 志等 记录数 据项，宜 包括 维护 过程中 相关 参数 的运 行曲 线、极 值等 数据 项。数据逻 辑 4.6 4.6.1 集中控 制系统 对应 其控制 的一个 船闸或 多个 船闸，且应汇 聚多个 船闸 的现地 控制数 据，各 类 典型数据 的格 式示 例参 见附 录 B。4.6.2 每个船 闸控制 数据、运行 数据、运维数 据的 格式应 统一编 号，基 础数 据应作 为控制 数据、运 行数据和 运维 数据 的基 本分 类、数 据编 号的 前缀。4.6.3 工作交 接班数 据应 与巡检、故障 与排除、养 护与修 理、维 护过程 数据 相关联，故障 与排除、养护与修 理数 据应 与巡 检、维护过 程数 据相 关联。DB45/T 2665 2023 4 4.6.4 控制指 令和动 作应 与船闸 的执行 次数、限位 开关状 态、泵 站工作 记录、运行 闸次记 录、启 闭 时间记录、水位 数据 记录 等数 据相一 致，集 中控 制中 心的 控制指 令和 动作 数据 应与 设备标 识符、设备 状 态、电源工 作记 录以 及现 地控 制的指 令和 动作 相一 致。4.6.5 集中控 制中 心的 控制 数据、运行 数据、运 维数 据应 区分集 中控 制和 现地 控制 两类。5 数据格 式 一般要 求 5.1 5.1.1 集中控 制中 心应 保持 数据 要素和 数据 交换 格式 的一 致性、数据 接口 格式 的统 一性。5.1.2 数据要 素应 包括 数据 的类 别、编 号、内容、接 口和 类型等，应 符 合JT/T 697.4 的 规定。5.1.3 数据要 素的 形式 应以 字符、数字 和文 本为 主，具体 要素名 称的 简写、缩 写应 符合实 际惯 例。5.1.4 集中控 制中 心宜 统一 集中 控制系 统数 据的 接口，包 括与外 部信 息系 统数 据交 换的接 口。5.1.5 数据交 换格 式应 包括 数据 变量的 权限 标记，数 据变 量 应包括 变量 的名 称、类型、地址和 注释 等，权限标 记应 符合 数据 控制 权限和 访问 权限 的管 理要 求。数据接 口 5.2 5.2.1 集中控 制系 统的 数据 接口 应包括 接口 格式 和接 口封 装。5.2.2 数据的 接口格 式应 包括数 据头、校验码、具 体数据 和数据 尾，数 据头 应包括 通信代 码、操 作 代码、通 信端 口、设备 类型、外部 设备 地址 等。5.2.3 数据的 接口 封装 应包 括不 同层次 和不 同部 署位 置之 间信息 传递 的封 装。6 数据存 储 一般要 求 6.1 6.1.1 系统应 按时间、船 闸名称、设备 类型、传输 通道号 的顺序 依次存 储，数据逻 辑应完 备、正 确 和适用。6.1.2 集中控 制系 统数 据一 般存 储于船 闸集 中控 制中 心和 船闸，现地 控制 数据 一般 存 储于所 在地 船闸，集中控 制数 据一 般存 储于 船闸集 中控 制中 心。6.1.3 数据存 储的容 量应 根据集 中控制 系统的 部署 地点、控制船 闸的数 量、控制与 运行业 务规程、未来的扩 展数 量等 因素 综合 计算确 定。6.1.4 集中控 制中 心应 统一 存储 的路径 和用 例。存储技 术要 求 6.2 6.2.1 集中控 制系统 应对 数据进 行全生 命周期 管理，更新 和删除 操作应 保持 数据存 储的一 致性，更 新和删除 的数 据要 可溯 源、可恢复。6.2.2 系统数 据应 定期 备份 存储，宜建 立容 灾机 制。6.2.3 基础数 据、运维 数据 的存 储时间 不宜 低 于 3 年，控 制数据、运 行数 据的 存储 时间不 宜低 于 6 个月。6.2.4 系统应 根据数 据的 要素构 成提供 对应数 据表 的创建 索引、数据存 储的 参数和 数据库 存储对 象 空间使用 参数 等，宜充 分利 用存储 空间 提高 存储 效率、支持 多数 据库 分布 式事 务处理 功能。6.2.5 系统应 核实 数据 存储 后的 准确度，宜 实现 数据 存储 准确度 的自 动校 验。6.2.6 系统应 保证 数据 处理 与交 换格式 相对 固定，宜 选择 可伸缩、可 扩展 的数 据存 储与管 理软 件。DB45/T 2665 2023 5 6.2.7 数据存 储的管 理软 件应具 备数据 库、表 空间、表数 据的快 速迁移 功能，宜提 供多数 据库的 透 明连接。7 数据交 换 一般要 求 7.1 7.1.1 集中控 制系 统应 具备 船闸 集中控 制、现地 控制 与船 闸集中 控制 系统 之间 的数 据交换 功能。7.1.2 数据交 换应 在审 核允 许的 范围内 开展。7.1.3 数据交 换应 符合 数据 逻辑 要求，且应 符 合JTS/T 184 的规 定。交换技 术要 求 7.2 7.2.1 系统的 数据 交换 应包 括数 据的提 供、获取 和传 递等，保证 通信 链路 完整 性。7.2.2 基础数 据、视频 数据 等数 据交换 宜采 用 HTTP 协议 的 传输方 式，宜保 证视 频流 足够的 网络 带 宽。7.2.3 基础数 据、运 行数 据的数 据交换 权限宜 在集 中控制 中心，控制数 据的 数据交 换权限 宜在现 地；运维数 据宜 在集 中控 制中 心汇聚 之后 再进 行现 地交 换。7.2.4 系统应 支持 数据 的推 送、抽取、转发 等交 换方 式。7.2.5 系统宜 支持 不同 平台 和操 作系统 之间 的数 据交 换。数据交 换接 口 7.3 7.3.1 系统应 支 持PLC 控 制 的标 准通信 协议、现 地控 制设 备的通 信协 议等 接口 协议。7.3.2 与控制 操作指 令与 动作等 动态信 息相关 的数 据交换 接口应 保持一 致性，特别 是保持 与闸门 或 阀门的开 度及 限位、电 机的 电气量 等操 作控 制指 令或 动作的 一致 性。7.3.3 系统宜 预留 升船 机等 扩展 的数据 交换 接口。8 数据安 全 一般要 求 8.1 8.1.1 集中控 制系 统应 统一 设置 用户权 限和 访问 请求 的身 份权限。8.1.2 数据的 安全 和审 计应 符 合GB/T 22239 三 级等 级保 护 的规定 和 GB/T 21062.4 的 规定。8.1.3 系统的 身份 鉴别、授 权加 密与访 问安 全应 符 合 GM/T 0032、GM/Y 5001 的要 求。安全监 控 8.2 8.2.1 安全监 控覆盖 数据 存储和 交换的 全过程，应 包括存 储、交 换过程 中的 数据采 集、类 别分析 和 过程控制 等监 控数 据，其存 储应大 于 90 d。8.2.2 数据存 储与 交换 安全 的前 提是核 实和 确认 用户 身份 的真实 性。8.2.3 系统应 对控 制的 接入 请求 进行安 全验 证，确保 可信、可靠 的链 路通 信。8.2.4 系统应 提供 是否 重启、恢 复共享 的指 令，且宜 监控 指令数 据的 存储 过程。8.2.5 系统应 监控 数据 存储 状态 以及数 据交 换的 状态 和故 障、预 警、告警 等信 息。8.2.6 系统宜 形成 完整 的数 据操 作日志，包 括但 不限 于操 作时间、操 作用 户、操作 数 据（前、后）等。DB45/T 2665 2023 6 附录A（规范 性）集中控 制系 统数 据逻 辑拓 扑图 图A.1 规定 了集 中控 制系 统 数据逻 辑拓 扑。集中控 制系统 数据基 础数据控制数 据 运行数 据 运维 数 据船闸 设备 角 色权限指令 动 作 运行 状态 状态 监测 工作交 接班 巡检 故 障 与 排 除 养 护 与 修 理 维 护 过 程 图A.1 集中控 制系 统数 据逻 辑拓 扑图 DB45/T 2665 2023 7 附录B（资料 性）船闸集 中控 制系 统数 据示 例 B.1 基础数 据示 例 B.1.1 表B.1 示例 了船 闸基 础数 据。表B.1 船闸基 础数 据示 例表 基础信息 闸阀门：闸阀门类型、生产厂家、安装日期、启用时间、安装照片等 基础信息 启闭机：启闭机型式、行程、最大启闭力矩、最大启闭力、生产厂家、安装日期、启用时间安装照片等 基础信息 电气设备：供配电设备、变压 器设备、发电机设备、室外照 明设备、控制系统设备、视频监控系统设备、广播及通信设备等名称、规格型号、数量、安装日期、安装照片等 B.1.2 表B.2 示例 了控 制系 统基 础 数据。表B.2 控制系 统基 础数 据示 例表 CZ-3-KZ 长洲船闸 三号闸 船闸控制单元 B.1.3 表B.3 示例 了控 制业 务数 据 变量名 称命 名规 则。表B.3 控制业 务数 据变 量名 称命 名规则 示例 表 CZ-3-XZ-ZKXW1 长洲船闸 三号闸 下左机房 闸开限位1 B.2 控制数 据示 例 B.2.1 表B.4 示例 了部 分指 令数 据。表B.4 部分指 令数 据示 例表 序号 船闸名称 闸室编号 位置 变量名称 数据类型 注释 1 XX_ Y_ SY_ XZ_M1TC_G BOOL XXY号船闸上右选择电机1 退出 2 XX_ Y_ SY_ XZ_M2TC_G BOOL XXY号船闸上右选择电机2 退出 3 XX_ Y_ SY_ XZ_M3TC_G BOOL XXY号船闸上右选择电机3 退出 4 XX_ Y_ SY_ XZ_XD_G BOOL XXY号船闸上右本地有效/无效 选择 5 XX_ Y_ SY_ XZ_M_G BOOL XXY号船闸上右程序/手动选择 6 XX_ Y_ SY_ XZ_BC_G BOOL XXY号船闸上右本侧操作选择 7 XX_ Y_ SY_ XZ_DC_G BOOL XXY号船闸上右对侧操作选择 8 XX_ Y_ SY_ JT_G BOOL XXY号船闸上右急停按钮 表B.4 部 分指 令数 据示 例 表（续）DB45/T 2665 2023 8 序号 船闸名称 闸室编号 位置 变量名称 数据类型 注释 9 XX_ Y_ SY_ KFM_G BOOL XXY号船闸上右开输水门按钮指 令 10 XX_ Y_ SY_ SWP_G BOOL XXY号船闸上右人工水平确认按 钮指令 11 XX_ Y_ SY_ KZM_G BOOL XXY号船闸上右开人字门按钮指 令 12 XX_ Y_ SY_ GFM_G BOOL XXY号船闸上右关输水门按钮指 令 13 XX_ Y_ SY_ GZM_G BOOL XXY号船闸上右关人字门按钮指 令 14 XX_ Y_ SY_ QLFM_G BOOL XXY号船闸上右强落输水门按钮 指令 15 XX_ Y_ SY_ RST_G BOOL XXY号船闸上右报警确认按钮指 令 16 XX_ Y_ SY_ JZZH_G BOOL XXY号船闸上右进闸转换按钮指 令 17 XX_ Y_ SY_ ZT_G BOOL XXY号船闸上右暂停按钮指令 18 XX_ Y_ SY_ M1_WX BOOL XXY号船闸上右电机1 维修 19 XX_ Y_ SY_ M2_WX BOOL XXY号船闸上右电机2 维修 20 XX_ Y_ SY_ M3_WX BOOL XXY号船闸上右电机3 维修 21 XX_ Y_ SY_ FM_WX BOOL XXY号船闸上右输水门维修 22 XX_ Y_ SY_ ZM_KDY_WX BOOL XXY号船闸上右人字门开度仪维 修 23 XX_ Y_ SY_ FM_KDY_WX BOOL XXY号船闸上右输水门开度仪维 修 24 XX_ Y_ SY_ PT_WX BOOL XXY号船闸上右液压泵站压力传 感器维修 25 XX_ Y_ SY_ LT_WX BOOL XXY号船闸上右液压泵站液位传 感器维修 26 XX_ Y_ SY_ TT_WX BOOL XXY号船闸上右液压泵站温度传 感器维修 27 XX_ Y_ SY_ SWJ_WX BOOL XXY号船闸上右水位计传感器维 修 B.2.2 表B.5 示例 了部 分控 制动 作 数据。表B.5 部分控 制动 作数 据示 例表 序号 船闸名称 闸室编号 位置 变量名称 数据类型 注释 1 XX_ Y_ SY_ ZM_KDY1 REAL XXY号船闸上右人字门开度仪1 2 XX_ Y_ SY_ ZM_KDY2 REAL XXY号船闸上右人字门开度仪2 3 XX_ Y_ SY_ FM_KDY1 REAL XXY号船闸下右人字门开度仪1 4 XX_ Y_ SY_ FM_KDY2 REAL XXY号船闸下左人字门开度仪1 5 XX_ Y_ SY_ PT REAL XXY号船闸上右液压泵站系统压 力 6 XX_ Y_ SY_ LT REAL XXY号船闸上右液压泵站油位 7 XX_ Y_ SY_ TT REAL XXY号船闸上右液压泵站油温 8 XX_ Y_ SY_ A_M1 REAL XXY号船闸上右电机1 电流 9 XX_ Y_ SY_ A_M2 REAL XXY号船闸上右电机2 电流 10 XX_ Y_ SY_ A_M3 REAL XXY号船闸上右电机3 电流 11 XX_ Y_ SY_ U_ab REAL XXY号船闸上右AB线电压 12 XX_ Y_ SY_ U_bc REAL XXY号船闸上右BC线电压 13 XX_ Y_ SY_ U_ca REAL XXY号船闸上右CA线电压 14 XX_ Y_ SY_ V_P1 REAL XXY号船闸上右直流电源1 电压 15 XX_ Y_ SY_ I_P2 REAL XXY号船闸上右直流电源2 电流 表B.5 部 分控 制动 作数 据示例 表（续）DB45/T 2665 2023 9 序号 船闸名称 闸室编号 位置 变量名称 数据类型 注释 16 XX_ Y_ SY_ WSW REAL XXY号船闸上右闸室外水位 17 XX_ Y_ SY_ WSW REAL XXY号船闸下右闸室外水位 18 XX_ Y_ SY_ CZ_NJD REAL XXY号船闸下右闸室能见度 19 XX_ Y_ SY_ CZ_FS REAL XXY号船闸下右闸室风速 20 XX_ Y_ SY_ CZ_FX REAL XXY号船闸下右闸室风向 21 XX_ Y_ SY_ CZ_TT REAL XXY号船闸下右闸室温度 22 XX_ Y_ SY_ CZ_SD REAL XXY号船闸下右闸室湿度 23 XX_ Y_ JK_ KSFM_PC REAL XXY号上位机开上游输水门按钮 动作 24 XX_ Y_ JK_ KXFM_PC REAL XXY号上位机开下游输水门按钮 动作 25 XX_ Y_ JK_ SWPQR_PC REAL XXY号上位机人工水平确认按钮 动作 26 XX_ Y_ JK_ KZM_PC REAL XXY号上位机开人字门按钮动作 27 XX_ Y_ JK_ GFM_PC REAL XXY号上位机关输水门按钮动作 28 XX_ Y_ JK_ GZM_PC REAL XXY号上位机关人字门按钮动作 29 XX_ Y_ JK_ QLFM_PC REAL XXY号上位机强落输水门按钮动 作 30 XX_ Y_ JK_ CXZT_PC BOOL XXY号船闸上位机程序暂停 31 XX_ Y_ JK_ JT_PC BOOL XXY号船闸上位机停机 32 XX_ Y_ JK_ GB_ZD_PC BOOL XXY号船闸上位机选择自动广播 33 XX_ Y_ JK_ GB_X_PC BOOL XXY号船闸上位机选择下游广播 34 XX_ Y_ JK_ GB_S_PC BOOL XXY号船闸上位机选择上游广播 35 XX_ Y_ JK_ GB_ZS_PC BOOL XXY号船闸上位机选择闸室广播 B.3 运行数 据示 例 B.3.1 闸阀门 位置 监测 表B.6 示例 了闸 阀门 位置 部 分监测 数据。表B.6 闸阀门 位置 部分 监测 数据 示例表 序号 船闸名称 闸室编号 位置 变量名称 数据类型 注释 1 XX_ Y_ SY_ ZM_KDW BOOL XXY号船闸上右人字门开到位 2 XX_ Y_ SY_ ZM_DDW BOOL XXY号船闸上右人字门等待位 3 XX_ Y_ SY_ ZM_GDW BOOL XXY号船闸上右人字门关到位 4 XX_ Y_ SY_ ZM_HLW BOOL XXY号船闸上右人字门合拢位 5 XX_ Y_ SY_ FM_KDW1 BOOL XXY号船闸上右输水门开到位1 6 XX_ Y_ SY_ FM_KDW2 BOOL XXY号船闸上右输水门开到位2 7 XX_ Y_ SY_ FM_GDW1 BOOL XXY号船闸上右输水门关到位1 8 XX_ Y_ SY_ FM_GDW2 BOOL XXY号船闸上右输水门关到位2 9 XX_ Y_ SY_ ZM_KDY1 REAL XXY号船闸上右人字门开度仪1 10 XX_ Y_ SY_ ZM_KDY2 REAL XXY号船闸上右输水门开度仪1 表B.6 闸 阀门 位置 部分 监 测数据 示例 表（续）DB45/T 2665 2023 10 序号 船闸名称 闸室编号 位置 变量名称 数据类型 注释 11 XX_ Y_ SY_ FM_KDY1 REAL XXY号船闸上右人字门开度仪2 12 XX_ Y_ SY_ FM_KDY2 REAL XXY号船闸上右输水门开度仪2 B.3.2 运行设 备状 态监 测 表B.7 示例 了运 行设 备状 态 部分监 测数 据。表B.7 运行设 备状 态部 分监 测数 据示例 表 序号 船闸名称 闸室编号 位置 变量名称 数据类型 注释 1 XX_ Y_ SY_ RQD1_R BOOL XXY号船闸上右软启1 运行反馈 2 XX_ Y_ SY_ RQD2_R BOOL XXY号船闸上右软启2 运行反馈 3 XX_ Y_ SY_ RQD3_R BOOL XXY号船闸上右软启3 运行反馈 4 XX_ Y_ SY_ RQD1_F BOOL XXY号船闸上右软启1 故障反馈 5 XX_ Y_ SY_ RQD2_F BOOL XXY号船闸上右软启2 故障反馈 6 XX_ Y_ SY_ RQD3_F BOOL XXY号船闸上右软启3 故障反馈 7 XX_ Y_ SY_ KZM BOOL XXY号船闸上右开人字门动作 8 XX_ Y_ SY_ GZM BOOL XXY号船闸上右关人字门动作 9 XX_ Y_ SY_ KFM BOOL XXY号船闸上右开输水门动作 10 XX_ Y_ SY_ GFM BOOL XXY号船闸上右关输水门动作 11 XX_ Y_ SY_ QLFM BOOL XXY号船闸上右强落输水门动作 12 XX_ Y_ SY_ A_M1 REAL XXY号船闸上右电机1 电流 13 XX_ Y_ SY_ A_M2 REAL XXY号船闸上右电机2 电流 14 XX_ Y_ SY_ A_M3 REAL XXY号船闸上右电机3 电流 15 XX_ Y_ SY_ U_ab REAL XXY号船闸上右AB线电压 16 XX_ Y_ SY_ U_bc REAL XXY号船闸上右BC线电压 17 XX_ Y_ SY_ U_ca REAL XXY号船闸上右CA线电压 18 XX_ Y_ SY_ V_P1 REAL XXY号船闸上右直流电源1 电压 19 XX_ Y_ SY_ I_P2 REAL XXY号船闸上右直流电源2 电流 20 XX_ Y_ SY_ M1_A_Max REAL XXY号船闸上右电机1 最大电流 21 XX_ Y_ SY_ M2_A_Max REAL XXY号船闸上右电机2 最大电流 22 XX_ Y_ SY_ M3_A_Max REAL XXY号船闸上右电机3 最大电流 23 XX_ Y_ SY_ V_Max REAL XXY号船闸上右机房最大电压 24 XX_ Y_ SY_ P_Max REAL XXY号船闸上泵站最大压力 DB45/T 2665 2023 11 B.3.3 泵站报 警 表B.8 示例 了部 分泵 站报 警 数据。表B.8 部分泵 站报 警数 据示 例表 序号 船闸名称 闸室编号 位置 变量名称 数据类型 注释 1 XX_ Y_ SY_ PJ1 BOOL XXY号船闸上右系统超压停机PJ1 2 XX_ Y_ SY_ PJ2 BOOL XXY号船闸上右系统失压停机PJ2 3 XX_ Y_ SY_ PJ3 BOOL XXY号船闸上右人字门无杆腔超 压停机PJ3 4 XX_ Y_ SY_ PJ4 BOOL XXY号船闸上右人字门无杆腔失 压停机PJ4 5 XX_ Y_ SY_ PJ5 BOOL XXY号船闸上右人字门有杆腔超 压停机PJ5 6 XX_ Y_ SY_ PJ6 BOOL XXY号船闸上右人字门有杆腔失 压 停机PJ6 7 XX_ Y_ SY_ PJ7 BOOL XXY号船闸上右输水门下腔超压 停机PJ7 8 XX_ Y_ SY_ PJ8 BOOL XXY号船闸上右输水门下腔失压 停机PJ8 9 XX_ Y_ SY_ PJ9 BOOL XXY号船闸上右输水门上腔超压 停机PJ9 10 XX_ Y_ SY_ HJ1 BOOL XXY号船闸上右泵站油位超低停 机HJ1 11 XX_ Y_ SY_ HJ2 BOOL XXY号船闸上右泵站油位低报警HJ2 12 XX_ Y_ SY_ HJ3 BOOL XXY号船闸上右泵站油位高停机HJ3 13 XX_ Y_ SY_ HS BOOL XXY号船闸上右液压系统积水报 警HS 14 XX_ Y_ SY_ DJ01 BOOL XXY号船闸上右1#吸油管堵塞报 警DJ01 15 XX_ Y_ SY_ DJ02 BOOL XXY号船闸上右1#吸油管堵塞报 警DJ02 16 XX_ Y_ SY_ DJ03 BOOL XXY号船闸上右1#吸油管堵塞报 警DJ03 17 XX_ Y_ SY_ DJ04 BOOL XXY号船闸上右回油堵塞报警DJ04 18 XX_ Y_ SY_ DJ05 BOOL XXY号船闸上右回油堵塞报警DJ05 B.3.4 其他报 警 表B.9 示例 了其 他报 警数 据。表B.9 其他报 警数 据部 分示 例表 序号 船闸名称 闸室编号 位置 变量名称 数据类型 注释 1 XX_ Y_ SY_ KZM_T_CS BOOL XXY号船闸上右开人字门超时停 机 2 XX_ Y_ SY_ GZM_T_CS BOOL XXY号船闸上右关人字门超时停 机 3 XX_ Y_ SY_ KFM_T_CS BOOL XXY号船闸上右开输水门超时停 机 4 XX_ Y_ SY_ GFM_T_CS BOOL XXY号船闸上右关输水门超时停 机 5 XX_ Y_ SY_ M1_T_CS BOOL XXY号船闸上右电机1 启动超时 停机 6 XX_ Y_ SY_ M2_T_CS BOOL XXY号船闸上右电机2 启动超时 停机 7 XX_ Y_ SY_ M3_T_CS BOOL XXY号船闸上右电机3 启动超时 停机 B.3.5 泵站信 号 表B.10 示例 了部 分泵 站信 号监测 数据。DB45/T 2665 2023 12 表B.10 部分泵 站信 号监 测数 据示 例表 序号 船闸名称 闸室编号 位置 变量名称 数据类型 注释 1 XX_ Y_ SY_ YV1_WZ BOOL XXY号船闸上右YV1 位置反馈 2 XX_ Y_ SY_ YV2_WZ BOOL XXY号船闸上右YV2 位置反馈 3 XX_ Y_ SY_ YV3_WZ BOOL XXY号船闸上右YV3 位置反馈 4 XX_ Y_ SY_ YV4_WZ BOOL XXY号船闸上右YV4 位置反馈 5 XX_ Y_ SY_ YV5_WZ BOOL XXY号船闸上右YV5 位置反馈 6 XX_ Y_ SY_ YV6_WZ BOOL XXY号船闸上右YV6 位置反馈 7 XX_ Y_ SY_ YV7_WZ BOOL XX
