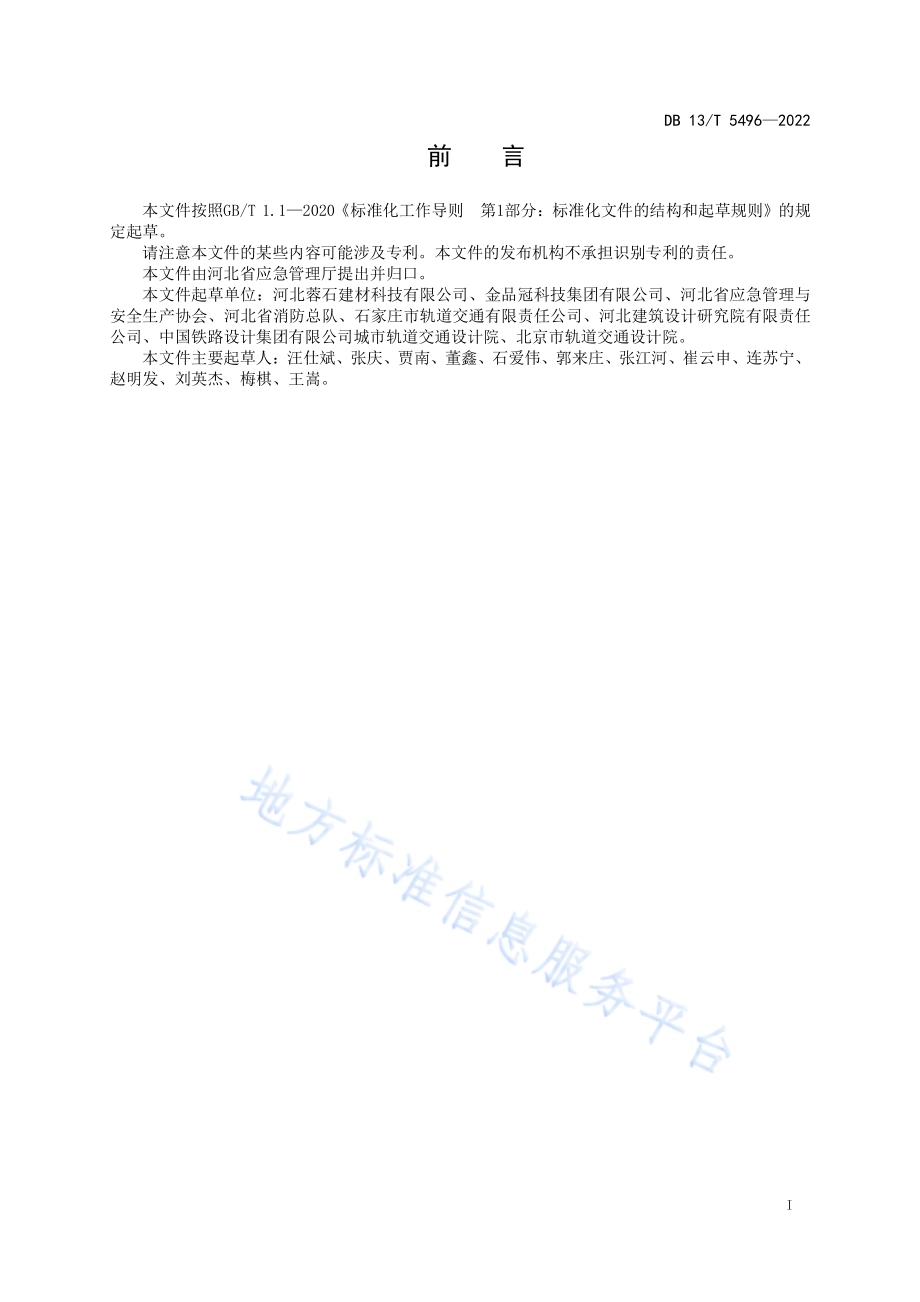

ICS 13.22 CCS C 83 13 河北省地方标准 DB 13/T 54962022 不锈钢消 防给水管 道系统安 全技术规 范 2022-02-28 发布 2022-03-31 实施 河北省市 场监督 管 理局 发 布 DB 13/T 5496 2022 I 前 言 本文件 按照GB/T 1.1 2020 标准 化工 作导 则 第1 部分：标准 化文 件的 结构 和起草 规则 的 规定起草。请注意 本文 件的 某些 内容 可能涉 及专 利。本文 件的 发布机 构不 承担 识别 专利 的责任。本文件 由 河 北省 应急 管理 厅 提出 并归 口。本文件起草单位：河北蓉 石建材科技有限公司、金 品冠科技集团有限公司、河北省应急管理与安全生产协会、河北省消 防总队、石家庄市轨道交 通有限责任公司、河北建 筑设计研究院有限责 任公司、中国 铁路 设计 集团 有限公 司城 市轨 道交 通设 计院、北京 市轨 道交 通设 计院。本文件 主要 起草 人：汪仕 斌、张 庆、贾南、董 鑫、石 爱伟、郭来 庄、张江 河、崔云申、连 苏宁、赵明发、刘 英杰、梅 棋、王嵩。DB 13/T 5496 2022 1 不 锈钢消 防给水管 道系统 安全技术 规范 1 范围 本文件 规定 了不 锈钢 消防 给水系 统安 全技 术的 设计、施工、试 压、冲洗、验 收和维 护管 理。本文件适用于新建、扩建、改建的工业、民用和市 政等建设工程的不锈钢消 防给水管道系统的设计、施工、验 收和 维护 管理等。2 规范性 引用 文件 下列文件中的内容通过文 中的规范性引用而构成本 文件必不可少的条款。其 中，注日期的引用文件，仅该 日期 对应 的版 本适用 于本 文件；不 注日 期的引 用文 件，其最 新版 本（包 括所 有的 修改 单）适用于 本文 件。GB/T 12771 流 体输 送用 不锈钢 焊接 钢管 GB 50084 自动 喷水 灭火 系统设 计规 范 GB 50219 水喷 雾灭 火系 统技术 规范 GB 50898 细水 雾灭 火系 统技术 规范 GB 50974 消防 给水 及消 火栓系 统技 术规 范 GB 50981 建筑 机电 工程 抗震设 计规 范 JB/T 7311 工 程机 械 厌 氧胶、硅橡 胶及 预涂 干膜 胶应用 技术 规范 HG/T 3737 厌氧 胶粘 剂 3 术语和 定义 本文件 没有 需要 界定 的术 语和定 义。4 设计 设计参 数 消防给 水系 统不 锈钢 管管 道工程 的系 统选 型、设计 基本参 数、系统 组件、喷 头 设置、管道 布置、水力计 算等 应符 合GB 50219、GB 50898、GB 50974、GB 50084 等相 关 设计 参 数的要 求。4.1.1 不锈钢 管道 的支、吊 架最 大间距 应符 合 表 1 的 要求。表1 薄壁不 锈钢 管道 大支、吊 架最大 间距 公称直径 DN 水平管（m）立管（m）15 1.0 1.5 2025 1.5 2.0 32 2.0 2.5 40 2.2 2.8 50100 2.5 3.0 125400 3.5 4.0 4.1.2 在距离 各管 件和 阀 门 100mm 以内 或在 管道 变径 处应 采用管 卡牢 固固 定，管道 壁 厚及工 作压 力应符合 表2 的要 求。DB 13/T 5496 2022 2 表2 薄壁不 锈钢 管道 壁厚 及工 作压力 公称直径 DN 壁厚（mm）压力（MPa）15 0.6 3.0 2025 0.8 3.0 3250 1.5 3.0 65 1.2 3.0 80 1.5 3.0 100150 2.0 3.0 200 2.5 3.0 250 3.0 1.6 300400 4.0 1.6 4.1.3 管道系 统应 按要 求做 抗震 支架，应符 合 GB 50981 的 要求。材料 薄壁不 锈钢 管管 材应 符合GB/T 12771 的规 定。4.2.1 应依据 系统 的工 作和 环境 进行选 择材 料，薄壁 不锈 钢管道 的管 材可 选用 奥氏 体和铁 素体，管件应选 用奥 氏体。选 用管 材牌号 见 表3。表3 薄壁 不锈 钢管 道和 管 件的管 材 类型 统一数字代号 牌号 奥氏体型 S30408 06Cr19Ni10 S30403 022Cr19Ni10 S31608 06Cr17Ni12Mo2 S31603 022Cr17Ni12Mo2 QN1803 08Cr19Ni3Mn6Cu2N（304D）铁素体型 S11863 022Cr18Ti S11972 019Cr19Mo2NbTi S12361 019Cr23Mo2Ti S12362 019Cr23MoTi 4.2.2 承插压 合式 连接 的专 用密 封胶应 符 合 HG/T 3737、JB/T 7311 的相 关要 求。管道连 接 4.3.1 薄壁不 锈钢 管道 安装 采用 承插压 合式 连接，安 装方 法见附 录 A。管 材及 管件 的相关 尺寸 参 见附录 B.4.3.2 薄壁不 锈钢 管与 其他 金属 材料的 管道、管 件和 附件 相连接 时，应采 用防 止电 化学腐 蚀的 转 换接头。4.3.3 公称直 径 为 DN15 DN50 的 薄壁不 锈钢 管道 与其 他材 料的管 道连 接时，应 采用 专用螺 纹、法兰连接 件连 接；公称 直径 为 DN65 DN400 的 薄壁 不 锈钢管 道与 其他 材料 的管 道连接 时，宜采 用专 用法兰转 换连 接件 连接。4.3.4 管道的 伸缩 补偿 装置，应 按计算 长度、管 材的 线胀 系数、环境 温度 和管 内水 温的变 化、管 道节点的 允许 位移 量等 因素 经计算 确定。5 施工 施工准 备 DB 13/T 5496 2022 3 5.1.1 材料及堆放库房、场地、施工机具能正常使用；人 员的技术安全培训；水、电等施工准备。5.1.2 管道安 装前，安装 人员 应 了解建 筑物 的结 构，熟 悉 设计图 纸、施 工方 案及 其 他工种 的配 合措施；并 应了 解不 锈 钢 管道 的性能、结 构和 安装 要求，熟练 掌握 装配 技能。5.1.3 不锈钢 管宜 单独 存放，施 工现场 与材 料贮 放场 地温 差较大 时，安装 前应 使管 材和管 件的 温 度接近施 工现 场的 环境 温度。5.1.4 管道安 装前，应 清除 管材 及管件 内外 的污 垢和 杂质。密封 面应 清理 干净。施工安 装 5.2.1 管道穿 墙壁、楼 板处，应 预留孔 洞，其孔 洞尺 寸宜 符合下 列规 定：a)孔洞尺 寸宜 比管 外径 大 50mm 100mm；b)架空管 道管 顶上 部的 净空 不宜小 于 100mm；c)管件应 错开 孔洞 布置，当 不能错 开时 应预 留足 够的 安装尺 寸。5.2.2 同一公 称尺 寸的 薄壁 不锈 钢管道 宜采 用同 一种 连接 方式，并应 使用 专用 的安 装工具。5.2.3 当管道 安装 间断 或完 成时，其管 道敞 口处 应及 时封 堵。5.2.4 薄壁不 锈钢 管与 管件 和配 件等的 连接 应采 用专 用的 管螺纹 连接 管件，不 应在 薄 壁不锈 钢管 上套丝，在阀 门等 配件 前后 应安装 活接 头或 法兰 盘：a)管径小 于或 等 于 DN50 时，应加装 活接 头；b)管径大 于或 等 于 DN65 时，应加装 法兰 盘。5.2.5 管材、管件 在装 卸、搬运 时应小 心轻 放，不应 抛、摔、滚、拖，并 避免 油污。5.2.6 不应在 管道 上系 安全 绳、搁搭脚 手架、用 作支 撑等，不得 攀踏 管道。5.2.7 选用的 管道 支吊 架、管 卡、套 管及 防止 电化 学腐 蚀 的绝缘 物品 等，其 材质 不 应对薄 壁不 锈钢管产生 腐蚀。5.2.8 管道安 装前 应按 要求 确定 管卡 位 置，管卡 位置 应准 确；敷 设应 平整、牢 固；管卡与 管道 接 触应紧密，并 不得 损伤 管道 表面。5.2.9 在镀锌 钢管 配件 与不 锈钢 管连接 部位，管 卡应 设置 在镀锌 钢管 配件 一端，并 应靠近 连接 处 镀锌管配 件。5.2.10 不锈钢 管安 装完 成后 采用 塑料膜 对管 道进 行保 护，在工程 交付 验收 前除 去塑 料膜。5.2.11 管道敷 设严 禁轴 线扭 曲，穿墙或 楼板 时不 应强 制校 正。6 试压 管网安 装完 毕后，应 对其 进行强 度试 验、冲洗 和严 密性试 验。强度试 验和 严密 性试 验宜 用水进 行。干式 消火 栓系 统应做 水压 试验 和气 压试 验。系统试 压完 成后，应 及时 拆除所 有临 时盲 板及 试验 用的管 道，并应 与记 录核 对无误。管 网冲 洗应 在试 压合 格后 分段进 行。冲洗 顺序 应先 室外，后室 内；先 地下，后地上；室 内部 分的冲洗 应按 供水 干管、水 平管和 立管 的顺 序进 行。系统试 压前 应具 备下 列条 件：a)埋地管 道的 位置 及管 道基 础、支 墩等 经复 查应 符合 设计要 求；b)试压用 的压 力表 不应 少 于 2 只；精度 不应 低 于 1.5 级，量 程应 为试 验压 力值 的 1.5 2 倍；c)试压冲 洗方 案已 经批 准；d)对不能参与试压 的设备、仪表、阀门及附 件应加以 隔离或拆除；加 设的临时 盲板应具有 突出于法 兰的 边耳，且 应做 明显标 志，并记 录临 时盲 板的数 量。系统试 压过 程中，当 出现 泄漏时，应 停止 试压，并 应放空 管网 中的 试验 介质，消除 缺陷 后，应重新再 试。7 冲洗 管网冲 冼宜 用水 进行。冲 洗前，应对 系统 的仪 表采 取保护 措施。冲洗前，应 对管 道防 晃支 架、支 吊架 等进 行检 查，必要时 应采 取加 固措 施。对不能 经受 冲冼 的设 备和 冲冼后 可能 存留 脏物、杂 物的管 段，应进 行清 理。DB 13/T 5496 2022 4 冲洗管 道直 径大 于 DN100 时，应 对其 死角 和底 部进 行振动，但 不应 损伤 管道。管网冲 洗合 格后，应 按本 文件 表 C.0.3 的 要求 填写 记录。水压试 验和 水冲 洗宜 采用 生活用 水进 行，不应 使用 海水或 含有 腐蚀 性化 学物 质的水。检查 数 量：全数 检查。检 查方 法：直观 检查。薄壁不 锈钢 管道 水压 强度 试验的 试验 压力 应符 合 表4 的规 定。检 查数 量：全数 检查。检 查方 法：直观 检查。表4 薄壁 不锈 钢管 道水 压强度 试验 的试 验压 力 管材类型 系统工作压力P（MPa）试验压力（MPa）薄壁不锈钢管 1.0 1.5P 且不应 1.4 1.0 P+0.4 水压强 度试 验的 测试 点应 设在系 统管 网的 最低 点。对管网 注水 时，应 将管 网 内的空 气排 净，并应缓慢 升压，达 到试 验压 力 后，稳 压 30min 后，管网 应 无泄漏、无 变形，且 压力 降 不应大 于 0.05MPa。检 查数 量：全数 检查。检 查方 法：直观 检查。水压严 密性 试验 应在 水压 强度试 验和 管网 冲洗 合格 后进行。试 验压 力应 为系 统工作 压力，稳 压24h，应无 泄漏。检 查数 量：全数 检查。检 查方 法：直观 检查。水压试 验时 环境 温度 不宜 低于 5，当低 于 5 时，水压试 验应 采取 防冻 措施。检 查数 量：全数 检查。检 查方 法：用温 度计 检 查。消防给水系统的水源干管、进户管和室内埋地管道 应在回填前单独或与系统 同时进行水压强度试验 和水 压严 密性 试验。检 查数 量：全数 检查。检 查方 法：观察 和检 查 水压强 度试 验和 水压 严密 性试验 记录。气压严 密性 试验 的介 质宜 采用空 气或 氮气，试 验压 力应 为 0.28MPa,且 稳压 24h，压 力降 不 应大于0.01MPa。检 查数 量：全数 检查。检 查方 法：直观 检查。管网冲洗的水流流速、流 量不应小于系统设计的水 流流速、流量；管网冲洗 宜分区、分段进行；水 平管 网冲 洗时，其 排水管 位置 应低 于冲 洗管 网。检 查数 量：全数 检查。检 查方 法：使用 流量 计 和直观 检查。管网冲 洗的 水流 方向 应与 灭火时 管网 的水 流方 向一 致。检 查数 量：全数 检查。检 查方 法：直观 检查。管网冲洗应连续进行。当 出口处水的颜色、透明度 与入口处水的颜色、透明 度基本一致时，冲洗可 结束。检 查数 量：全数 检查。检 查方 法：直观 检查。管网冲洗宜设临时专用排 水管道，其排放应畅通和 安 全。排水管道的截面面 积不应小于被冲洗管道 截面 面积 的60%。检 查数 量：全数 检查。检 查方 法：直观 和尺 量、试水 检查。管网的 地上 管道 与地 下管 道连接 前，应在 管道 连接 处加设 堵头 后，对地 下管 道进行 冲洗。DB 13/T 5496 2022 5 检 查数 量：全数 检查。检 查方 法：直观 检查。管网冲 洗结 束后，应 将管 网内的 水排 除干 净。检 查数 量：全数 检查。检 查方 法：直观 检查。干式消 火栓 系统 管网 冲洗 结束，管网 内水 排除 干净 后，宜 采用 压缩 空气 吹干。检 查数 量：全数 检查。检 查方 法：直观 检查。8 验收 施 工图、竣 工图 和设 计变 更文件。管材、管件 和主 要管 道附 件的产 品质 量保 证书。隐蔽工 程验 收和 中间 试验 记录。通水能 力和 水压 试验 检验 记录。工程质 量事 故处 理记 录。工程质 量检 验评 定记 录。工程竣 工质 量应 符合 设计 要求和 本规 范的 规定。竣 工验收 应重 点检 査和 检验 下列项 目:管位、管径、标 高、坡度 和垂直 度等 的正 确性；连接点 或接 口的 整洁、牢 固和密 闭性；温度补 偿设 施、管道 支承 件和管 卡的 安装 位置 和牢 固性。给水系 统的 通水 能力 检验，检查按 设计 要求 同时 开启 的最大 数量 配水 点是 否全 部达到 额定 流 量，对特殊 建筑 物，可根 据管 道布置，分 层、分段 进行 通水能 力检 验等。9 维护管 理 系统应 具有 管理、检 测、维护规 程，并应 保证 系统 处于准 工作 状态。维护管 理人 员应 经过 专业 培训，熟悉 系统 的原 理、性能和 操作 维护 规程。DB 13/T 5496 2022 6 A A 附录A（规范 性）承插压 合式 连接 不锈 钢管 道安装 方法 A.1 承插压合式不锈钢管路系 统安装前，应仔细阅读承 插压合式不锈钢管道使用 说明书,然后按照说明书 中安 装操 作顺 序及 安装方 法进 行安 装。A.2 在管道 安装 前，并应 去除 管材与 管件 内外 污垢，检 查管件 是否 良好，无 变形、无杂 物。A.3 管材下 料应 符合 下列 规定：a)管道在 下料 前确 认管 道应 无损伤 或变 形；b)切割管 道时 应使 用专 用的 切割工 具，并垂 直与 管道 轴心线 进行 切割 作业；c)下料后 的管 道应 用专 用的 去毛刺 工具 对管 端进 行倒 角处理。A.4 承插压 合连 接操 作应 符合 下列规 定：a)选择与 管件 规格 对应 的压 合工具，在压 合前 应检 查压 合工具 组件 是否 良好，动作 是否 正 常；b)把专用 密封 胶均 匀涂 抹在 管件承 口内；c)检查压 合工 具完 全正 常后，打开 上模 钳口，将 管材、管件 放入 下模 钳口 内，旋紧泄 压阀。d)用油泵 对压 合工 具加 压直 至上、下压 合组 件无 间隙 后，操 作完 成。A.5 压合操 作完 成后，应 检查 压接部 位质 量，并应 符合 下列要 求：a)压接部 位360 压痕 应凹 凸均匀；b)管件端 面与 管材 结合 处应 紧密无 间隙。DB 13/T 5496 2022 7 B B 附录B（资料 性）承插压 合部 分产 品介 绍 B.1 管帽的 的结 构型 式和 基本 尺寸见 图 B.1 和表 B.1。说明：1 薄壁不锈钢管，2 管件。图B.1 管帽 表B.1 管 帽的 基本 尺寸 单位 为毫米 B.2 等径接 头的 的结 构型 式和 基本尺 寸见 图B.2 和表 B.2。说明：1 薄壁不锈钢管，2 管件。图B.2 等 径接 头 公称尺寸 DN 管子外径 D Lmin I 系列 II系列 15 16.0 15.9 39 20 20.0 22.2 41 25 25.4 28.6 43 32 31.8 34.0 51 40 40.0 42.7 68 50 50.8 48.6 60 60 63.5-63 65 76.1-74 80 88.9-80 100 101.6 108 88 125 133-179 150 159-196 200 219.1-214 DB 13/T 5496 2022 8 表B.2 等 径接 头的 基本 尺寸 单位为毫米 公称尺寸 DN 管子外径 D Lmin I 系列 II系列 15 16.0 15.9 72 20 20.0 22.2 73 25 25.4 28.6 75 32 31.8 34.0 86 40 40.0 42.7 98 50 50.8 48.6 98 60 63.5-104 65 76.1-125 80 88.9-134 100 101.6 108 146 125 133-214 150 159-224 200 219.1-234 B.3 异径接 头的 结构 型式 和基 本尺寸 见 图B.3 和表 B.3。说明：1 薄壁不锈钢管D，2 管件，3 薄壁不锈钢管D1。图 B.3 异 径接 头 表B.3 异 径接 头 单位为毫 米 公称尺寸 DNDN1 管子外径 D D1 Lmin I 系列 II系列 20 15 20.0 16.0 22.2 15.9 79 25 15 25.4 16.0 28.6 15.9 81 25 20 25.4 20.0 28.6 22.2 82 32 15 31.8 16.0 34.0 15.9 88 32 20 31.8 20.0 34.0 22.2 89 32 25 31.8 25.4 34.0 28.6 90 DB 13/T 5496 2022 9 表 B.3 异 径接 头（续）单 位为毫米 公称尺寸 DNDN1 管子外径 D D1 Lmin I 系列 II 系列 40 15 40.0 16.0 42.7 15.9 95 40 20 40.0 20.0 42.7 22.2 95 40 25 40.0 25.4 42.7 28.6 96 40 32 40.0 31.8 42.7 34.0 102 50 15 50.8 16.0 48.6 15.9 97 50 20 50.8 20.0 48.6 22.2 97 50 25 50.8 25.4 48.6 28.6 98 50 32 50.8 31.8 48.6 34.0 104 50 40 50.8 40.0 48.6 42.7 109 60 20 63.5 20.0-100 60 25 63.5 25.4-101 60 32 63.5 31.8-107 60 40 63.5 40.0-112 60 50 63.5 50.8-121 65 20 76.1 20.0 76.1 22.2 112 65 25 76.1 25.4 76.1 28.6 114 65 32 76.1 31.8 76.1 34.0 119 65 40 76.1 40.0 76.1 42.7 125 65 50 76.1 50.8 76.1 48.6 125 65 60 76.1 63.5-128 80 25 88.9 25.4 88.9 28.6 120 80 32 88.9 31.8 88.9 34.0 126 80 40 88.9 40.0 88.9 42.7 132 80 50 88.9 50.8 88.9 48.6 132 80 60 88.9 63.5-135 80 65 88.9 76.1-146 10032 101.6 31.8 10834.0 134 10040 101.6 40.0 10842.7 140 10050 101.6 50.8 10848.6 140 10060 101.6 63.5-150 10065 101.6 76.1 10876.1 154 10080 101.6 88.9 10888.9 158 125100 133 108-302 150125 159 133-354 200150 219.1 159-376 DB 13/T 5496 2022 10 B.4 等径三 通的 结构 型式 和基 本尺寸 见 图B.4 和表 B.4。说明：1 薄壁不锈钢管，2 管件。图 B.4 等径 三通 表B.4 等 径三 通 单位为毫米 公称尺寸 DN 管子外径 D Lmin Hmin I 系列 II系列 I 系列 II系列 15 16.0 15.9 102 43 43 20 20.0 22.2 111 45 46 25 25.4 28.6 121 49 50 32 31.8 34.0 137 57 58 40 40.0 42.7 158 67 68 50 50.8 48.6 164 72 71 60 63.5-170 79-65 76.1-225 101-80 88.9-246 113-100 101.6 108 279 127 130 125 133-457 224-150 159-505 248-200 219.1-585 288-B.5 异径三 通的 结构 型式 和基 本尺寸 贾 图 B.5 和 表 B.5。DB 13/T 5496 2022 11 说明：1 薄壁不锈钢管D，2 管件,3 薄壁不锈钢管D1。图 B.5 异径 三通 表 B.5 异 径三 通的 基本 尺寸 单位 为毫米 公称尺寸 DN DN1 管子外径 D D1 Lmin Hmin I 系列 II系列 I 系列 II系列 20 15 20.0 16.0 22.2 15.9 111 45 45 25 15 25.4 16.0 28.6 15.9 121 48 49 25 20 25.4 20.0 28.6 22.2 48 49 32 15 31.8 16.0 34.0 15.9 137 49 50 32 20 31.8 20.0 34.0 22.2 50 51 32 25 31.8 25.4 34.0 28.6 51 52 40 15 40.0 16.0 42.7 15.9 158 55 55 40 20 40.0 20.0 42.7 22.2 55 56 40 25 40.0 25.4 42.7 28.6 56 57 40 32 40.0 31.8 42.7 34.0 62 63 50 15 50.8 16.0 48.6 15.9 164 58 58 50 20 50.8 20.0 48.6 22.2 58 59 50 25 50.8 25.4 48.6 28.6 59 60 50 32 50.8 31.8 48.6 34.0 64 65 50 40 50.8 40.0 48.6 42.7 72 71 60 20 63.5 20.0-170 65-60 25 63.5 25.4-66-60 32 63.5 31.8-71-60 40 63.5 40.0-77-60 50 63.5 50.8-78-65 20 76.1 20.0 76.1 22.2 225 71-65 25 76.1 25.4 76.1 28.6 72-65 32 76.1 31.8 76.1 34.0 78-65 40 76.1 40.0 76.1 42.7 84-65 50 76.1 50.8 76.1 48.6 84-65 60 76.1 63.5-87-80 25 88.9 25.4 88.9 28.6 246 86-80 32 88.9 31.8 88.9 34.0 84-80 40 88.9 40.0 88.9 42.7 90-80 50 88.9 50.8 88.9 48.6 90-80 60 88.9 63.5-100-DB 13/T 5496 2022 12 表B.5 异径 三 通的基 本尺 寸(续)单位为毫米 公称尺寸 DN DN1 管子外径 D D1 Lmin Hmin I 系列 II 系列 I 系列 II系列 80 65 88.9 76.1-104-100 32 101.6 31.8 10834.0 279 91 94 100 40 101.6 40.0 10842.7 97 100 100 50 101.6 50.8 10848.6 279 97 100 100 60 101.6 63.5-106 109 100 65 101.6 76.1 10876.1 110 113 100 80 101.6 88.9 10888.9 115 118 125 100 133 108-457 184-150 125 159 133-505 238-200 150 219.1 159-585 279-B.6 90 弯 头的 结构 型式 和基 本尺寸 见 图 B.6 和表 B.6。A 型 B 型 说明：1 薄壁不锈钢管，2 管件。图B.6 90 弯头 表 B.6 90 弯 头的 基本 尺寸 单 位为毫米 公称尺寸 DN 管子外径 D Lmin L1min I 系列 II系列 15 16.0 15.9 58 81 20 20.0 22.2 67 95 25 25.4 28.6 75 114 32 31.8 34.0 84 134 40 40.0 42.7 102 167 50 50.8 48.6 111 198 DB 13/T 5496 2022 13 表B.6 90 弯 头的 基本 尺寸（续）单位为毫米 公称尺寸 DN 管子外径 D Lmin L1min I 系列 II 系列 60 63.5-114 198 65 76.1-145 196 80 88.9-162 227 100 101.6 108 204 304 125 133-299 359 150 159-333 393 200 219.1-418 448 B.7 45 弯 头的 结构 型式 和基 本尺寸 见 图 B.7 和表 B.7。A 型 B 型 说明：1 薄壁不锈钢管，2 管件。图 B.7 45 弯 头 表 B.7 45 弯 头的 基本 尺寸 单位为 毫米 公称尺寸 DN 管子外径 D Lmin L1min I 系列 II系列 15 16.0 15.9 46 69 20 20.0 22.2 50 78 25 25.4 28.6 54 93 32 31.8 34.0 61 111 40 40.0 42.7 72 137 50 50.8 48.6 75 162 60 63.5-78 162 65 76.1-93 145 80 88.9-103 168 100 101.6 108 124 234 125 133-183 243 150 159-200 260 200 219.1-239 269 DB 13/T 5496 2022 14 B.8 内螺纹 转换 接头 的结 构型 式和基 本尺 寸见 图 B.8 和表 B.8。说明：1 薄壁不锈钢管，2 管件。图 B.8 内 螺纹 转换 接头 表B.8 内 螺纹 转换 接头 的基本 尺寸 单位为毫米 公称尺寸 DN 管子外径 D 管螺纹 Rp或Rc/in Lmin I 系列 II系列 15 16.0 15.9 1/2 57 20 20.0 22.2 1/2 53 20 20.0 22.2 3/4 59 25 25.4 28.6 3/4 55 25 25.4 28.6 1 61 32 31.8 34.0 1 63 32 31.8 34.0 11/4 71 40 40.0 42.7 11/4 72 40 40.0 42.7 11/2 77 50 50.8 48.6 11/2 73 50 50.8 48.6 2 83 B.9 外螺纹 转换 接头 的结 构型 式和基 本尺 寸见 图 B.9 和表 B.9。说明：1 薄壁不锈钢管，2 管件。图 B.9 外 螺纹 转换 接头 DB 13/T 5496 2022 15 表B.9 外 螺纹 转换 接头 的 基本尺 寸 单位为毫米 公称尺寸 DN 管子外径D 管螺纹 R1/in Lmin I 系列 II系列 15 16.0 15.9 1/2 62 20 20.0 22.2 1/2 59 20 20.0 22.2 3/4 63 25 25.4 28.6 3/4 61 25 25.4 28.6 1 67 32 31.8 34.0 1 69 32 31.8 34.0 11/4 76 40 40.0 42.7 11/4 78 40 40.0 42.7 11/2 82 50 50.8 48.6 11/2 79 50 50.8 48.6 2 90
