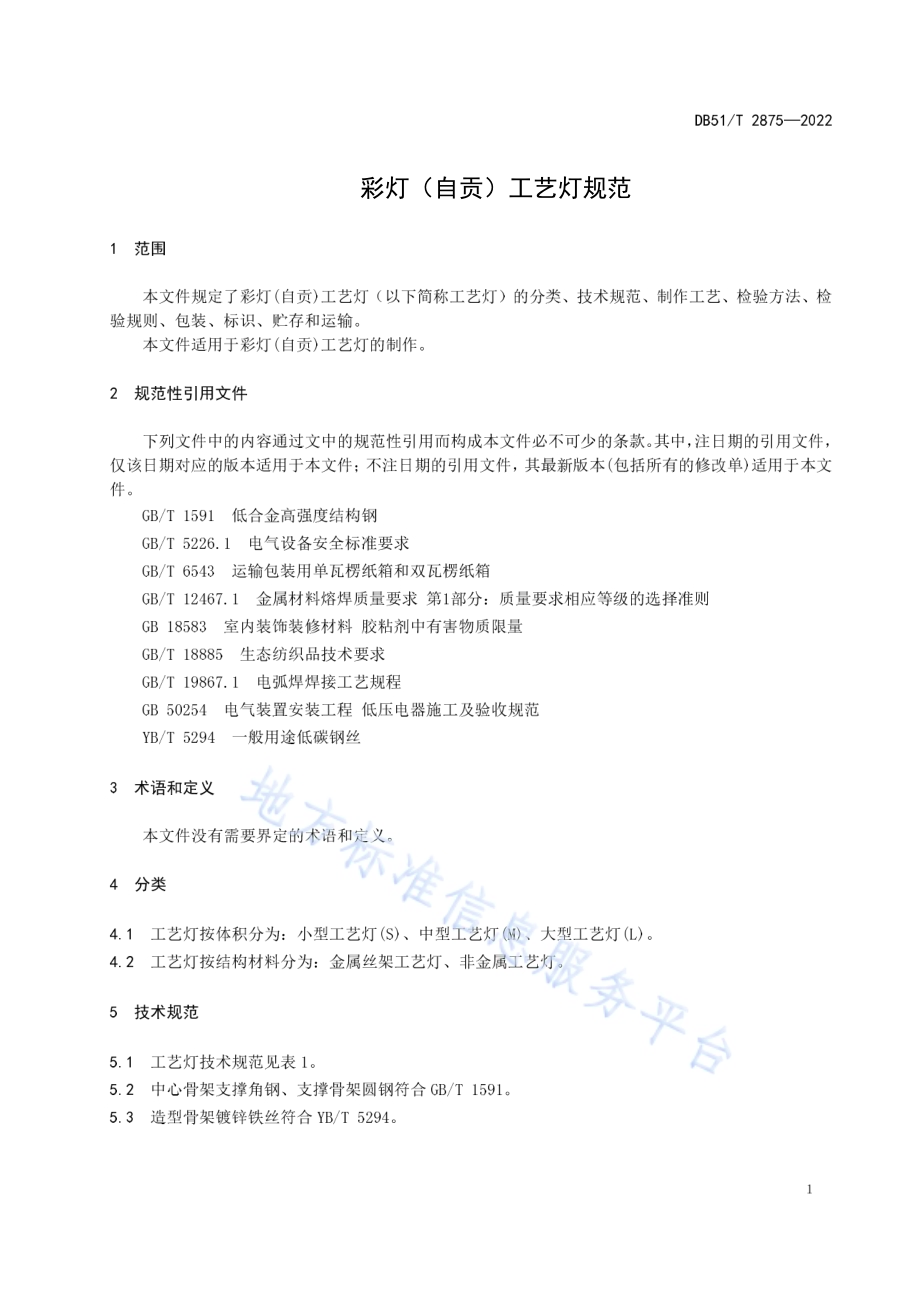

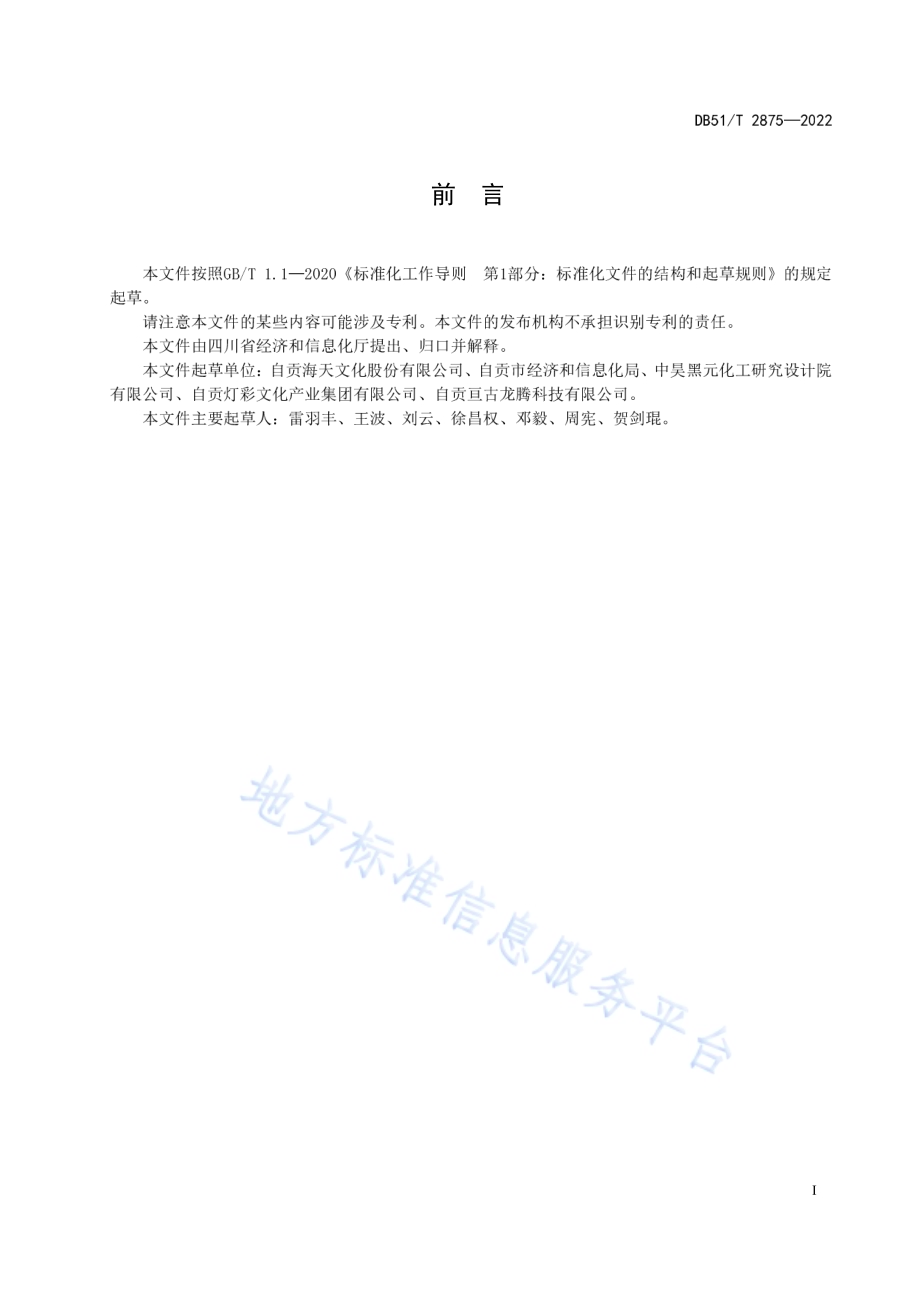

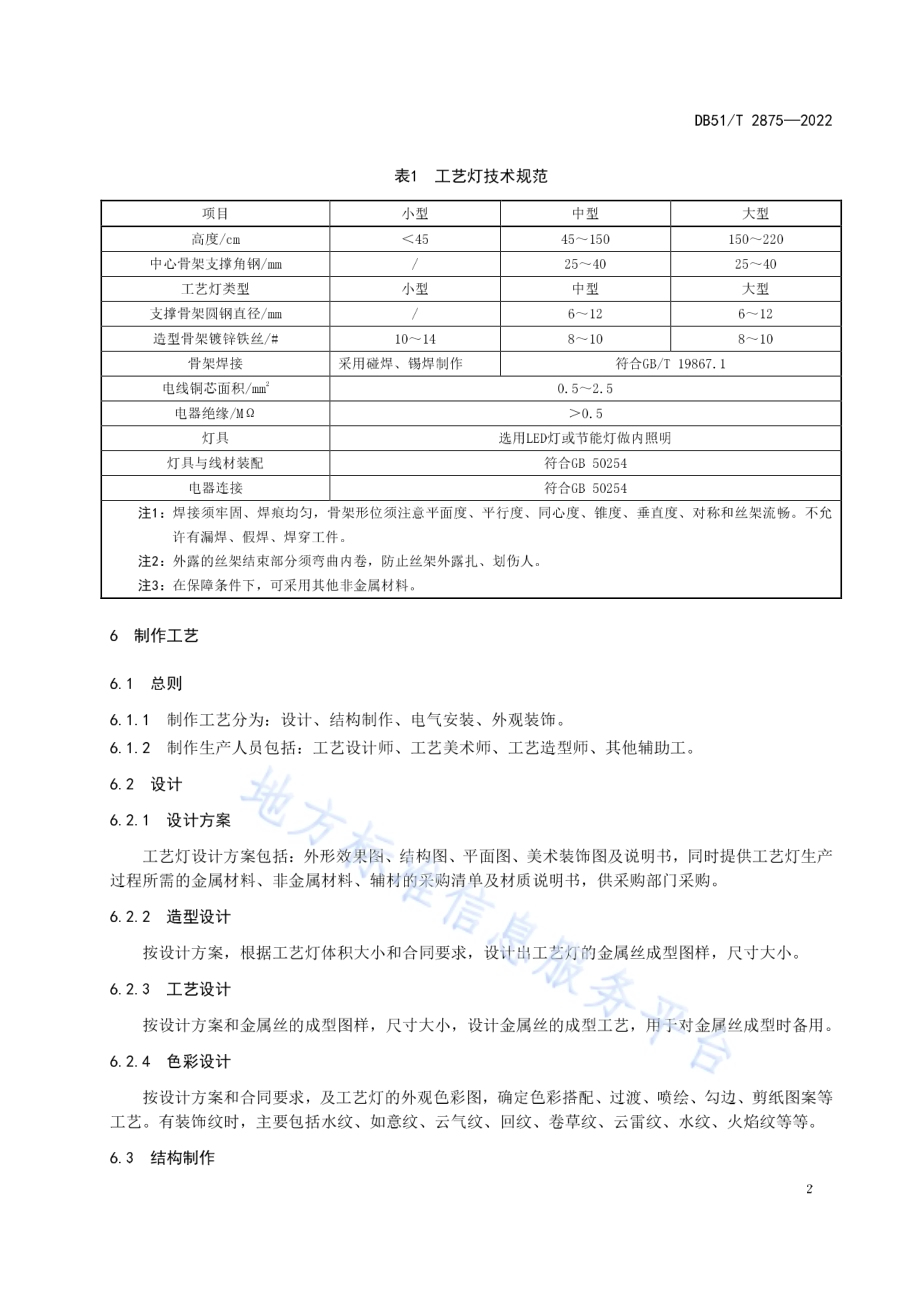

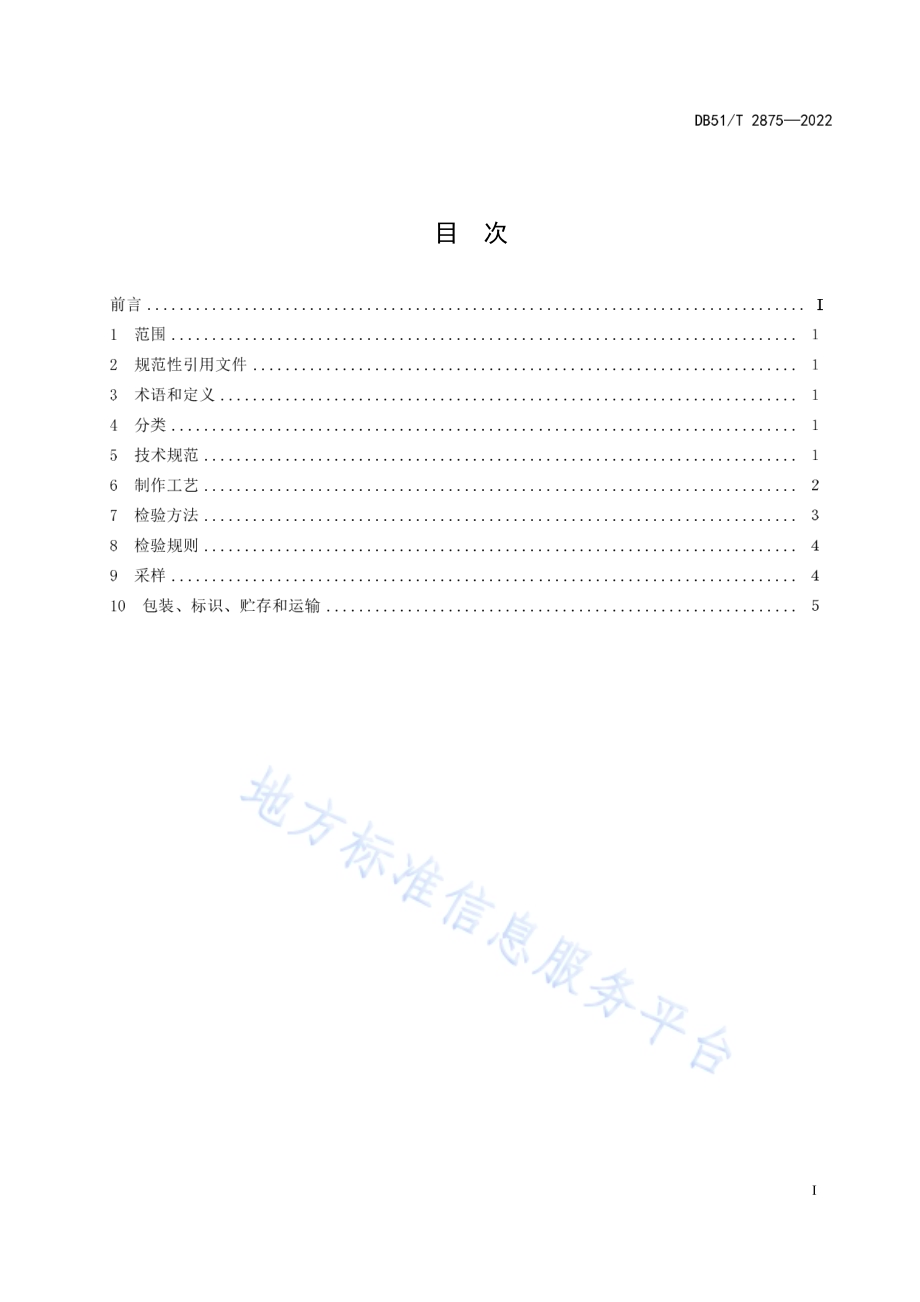

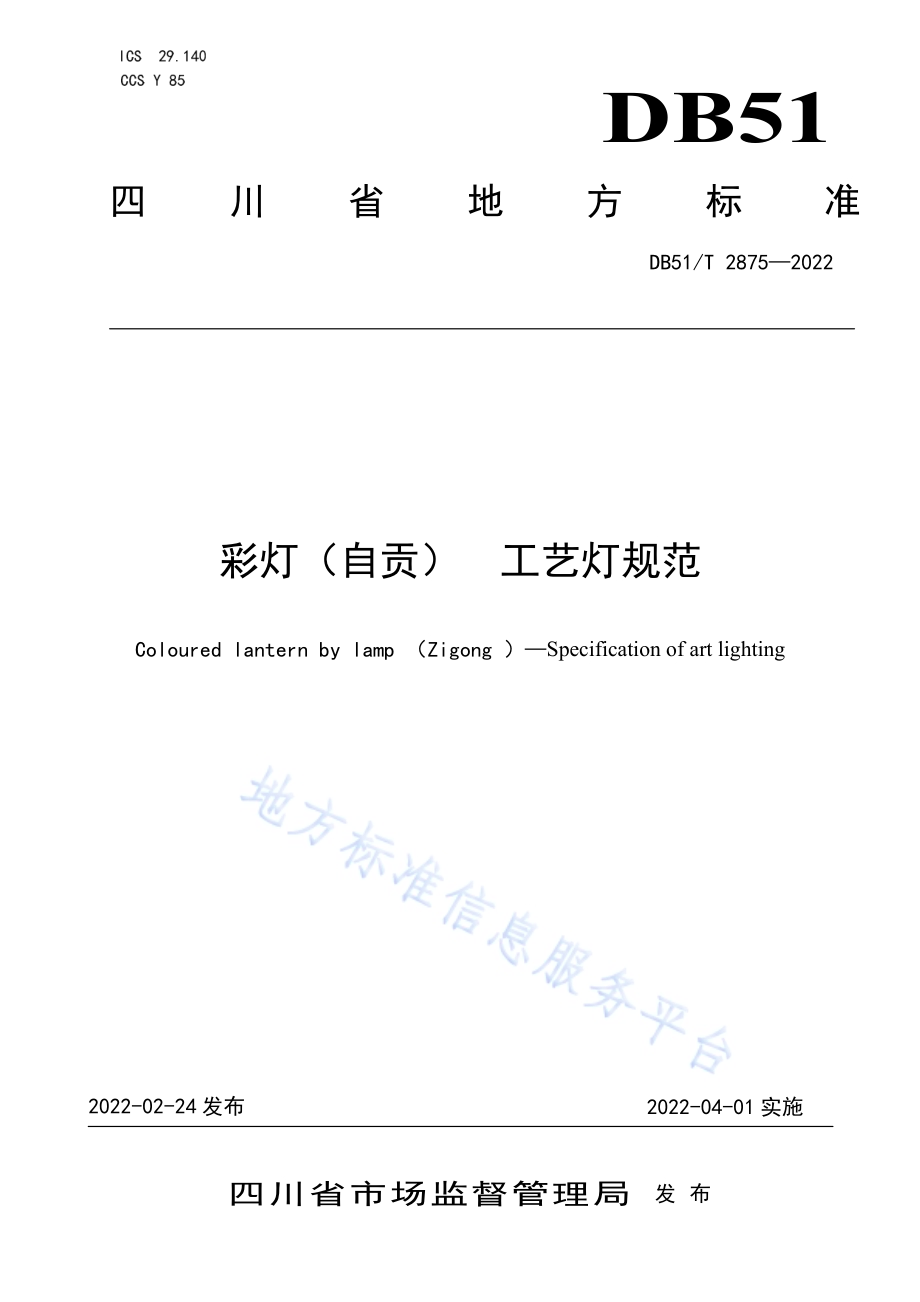

I C S 2 9.1 4 0 C C S Y 8 5 DB 51 四 川 省 地 方 标 准 DB51/T 28752022 彩灯（自贡）工艺灯规范 Coloured lantern by lamp（Zigong）Specification of art lighting 2022-02-24发布 2022-04-01实施 四川省市场监督管理局 发 布 D B 5 1/T 2 8 7 5 2 0 2 2 I 目 次 前 言.I 1 范 围.2 规 范 性 引 用 文 件.3 术 语 和 定 义.4 分 类.5 技 术 规 范.6 制 作 工 艺.7 检 验 方 法.8 检 验 规 则.9 采 样.1 0 包 装、标 识、贮 存 和 运 输.D B 5 1/T 2 8 7 5 2 0 2 2 I 前 言 本 文 件 按 照 G B/T 1.1 2 0 2 0 标 准 化 工 作 导 则 第 1 部 分：标 准 化 文 件 的 结 构 和 起 草 规 则 的 规 定 起 草。请 注 意 本 文 件 的 某 些 内 容 可 能 涉 及 专 利。本 文 件 的 发 布 机 构 不 承 担 识 别 专 利 的 责 任。本 文 件 由 四 川 省 经 济 和 信 息 化 厅 提 出、归 口 并 解 释。本 文 件 起 草 单 位：自 贡 海 天 文 化 股 份 有 限 公 司、自 贡 市 经 济 和 信 息 化 局、中 昊 黑 元 化 工 研 究 设 计 院 有 限 公 司、自 贡 灯 彩 文 化 产 业 集 团 有 限 公 司、自 贡 亘 古 龙 腾 科 技 有 限 公 司。本 文 件 主 要 起 草 人：雷 羽 丰、王 波、刘 云、徐 昌 权、邓 毅、周 宪、贺 剑 琨。D B 5 1/T 2 8 7 5 2 0 2 2 彩灯（自贡）工艺灯规范 1 范 围 本 文 件 规 定 了 彩 灯(自 贡)工 艺 灯（以 下 简 称 工 艺 灯）的 分 类、技 术 规 范、制 作 工 艺、检 验 方 法、检 验 规 则、包 装、标 识、贮 存 和 运 输。本 文 件 适 用 于 彩 灯(自 贡)工 艺 灯 的 制 作。2 规 范 性 引 用 文 件 下 列 文 件 中 的 内 容 通 过 文 中 的 规 范 性 引 用 而 构 成 本 文 件 必 不 可 少 的 条 款。其 中，注 日 期 的 引 用 文 件，仅 该 日 期 对 应 的 版 本 适 用 于 本 文 件；不 注 日 期 的 引 用 文 件，其 最 新 版 本(包 括 所 有 的 修 改 单)适 用 于 本 文 件。G B/T 1 5 9 1 低 合 金 高 强 度 结 构 钢 G B/T 5 2 2 6.1 电 气 设 备 安 全 标 准 要 求 G B/T 6 5 4 3 运 输 包 装 用 单 瓦 楞 纸 箱 和 双 瓦 楞 纸 箱 G B/T 1 2 4 6 7.1 金 属 材 料 熔 焊 质 量 要 求 第 1 部 分：质 量 要 求 相 应 等 级 的 选 择 准 则 G B 1 8 5 8 3 室 内 装 饰 装 修 材 料 胶 粘 剂 中 有 害 物 质 限 量 G B/T 1 8 8 8 5 生 态 纺 织 品 技 术 要 求 G B/T 1 9 8 6 7.1 电 弧 焊 焊 接 工 艺 规 程 G B 5 0 2 5 4 电 气 装 置 安 装 工 程 低 压 电 器 施 工 及 验 收 规 范 Y B/T 5 2 9 4 一 般 用 途 低 碳 钢 丝 3 术 语 和 定 义 本 文 件 没 有 需 要 界 定 的 术 语 和 定 义。4 分 类 4.1 工 艺 灯 按 体 积 分 为：小 型 工 艺 灯(S)、中 型 工 艺 灯(M)、大 型 工 艺 灯(L)。4.2 工 艺 灯 按 结 构 材 料 分 为：金 属 丝 架 工 艺 灯、非 金 属 工 艺 灯。5 技 术 规 范 5.1 工 艺 灯 技 术 规 范 见 表 1。5.2 中 心 骨 架 支 撑 角 钢、支 撑 骨 架 圆 钢 符 合 G B/T 1 5 9 1。5.3 造 型 骨 架 镀 锌 铁 丝 符 合 Y B/T 5 2 9 4。D B 5 1/T 2 8 7 5 2 0 2 2 表 1 工 艺 灯 技 术 规 范 项目 小型 中型 大型 高度/c m 4 5 4 5 15 0 1 5 0 2 20 中心骨架支撑角钢/m m/2 5 40 2 5 40 工艺灯类型 小型 中型 大型 支撑骨架圆钢直径/m m/6 1 2 6 1 2 造型骨架镀锌铁丝/#1 0 14 8 1 0 8 1 0 骨架焊接 采用碰焊、锡焊制作 符合G B/T 1 98 67.1 电线铜芯面积/m m 2 0.5 2.5 电器绝缘/M 0.5 灯具 选用L E D 灯或节能灯做内照明 灯具与线材装配 符合G B 5 02 54 电器连接 符合G B 5 02 54 注 1：焊 接 须 牢 固、焊 痕 均匀，骨 架形 位 须 注 意平 面 度、平 行 度、同 心 度、锥度、垂 直度、对 称和 丝 架 流 畅。不允 许有漏焊、假焊、焊穿工件。注 2：外露的丝架结束部分须弯曲内卷，防止丝架外露扎、划伤人。注 3：在保障条件下，可采用其他非金属材料。6 制 作 工 艺 6.1 总 则 6.1.1 制 作 工 艺 分 为：设 计、结 构 制 作、电 气 安 装、外 观 装 饰。6.1.2 制 作 生 产 人 员 包 括：工 艺 设 计 师、工 艺 美 术 师、工 艺 造 型 师、其 他 辅 助 工。6.2 设 计 6.2.1 设 计 方 案 工 艺 灯 设 计 方 案 包 括：外 形 效 果 图、结 构 图、平 面 图、美 术 装 饰 图 及 说 明 书，同 时 提 供 工 艺 灯 生 产 过 程 所 需 的 金 属 材 料、非 金 属 材 料、辅 材 的 采 购 清 单 及 材 质 说 明 书，供 采 购 部 门 采 购。6.2.2 造 型 设 计 按 设 计 方 案，根 据 工 艺 灯 体 积 大 小 和 合 同 要 求，设 计 出 工 艺 灯 的 金 属 丝 成 型 图 样，尺 寸 大 小。6.2.3 工 艺 设 计 按 设 计 方 案 和 金 属 丝 的 成 型 图 样，尺 寸 大 小，设 计 金 属 丝 的 成 型 工 艺，用 于 对 金 属 丝 成 型 时 备 用。6.2.4 色 彩 设 计 按 设 计 方 案 和 合 同 要 求，及 工 艺 灯 的 外 观 色 彩 图，确 定 色 彩 搭 配、过 渡、喷 绘、勾 边、剪 纸 图 案 等 工 艺。有 装 饰 纹 时，主 要 包 括 水 纹、如 意 纹、云 气 纹、回 纹、卷 草 纹、云 雷 纹、水 纹、火 焰 纹 等 等。6.3 结 构 制 作 D B 5 1/T 2 8 7 5 2 0 2 2 6.3.1 工 具：电 割 机、金 属 丝 剪 切 机、点 焊 机、板 丝 器、卷 尺、钢 直 尺、游 标 卡 尺、钳 子、剪 刀、喷 枪 等 等。6.3.2 材 料：金 属 圆 钢、角 钢、金 属 丝、绢 纺 绸 布、丝 绸、金 银 饰 片、彩 色 丝 带、塑 料、丙 烯 颜 料、新 型 感 光 剂、胶 粘 剂 等 等。6.3.3 备 料：工 艺 造 型 师 按 设 计 方 案、造 型 设 计 的 需 要，准 备 好 制 作 用 金 属 或 非 金 属 材 料。6.3.4 结 构 制 作 下 料：工 艺 造 型 师 按 设 计 方 案、工 艺 设 计 中 金 属 丝 的 成 型 图 样，尺 寸 大 小，选 用 规 定 金 属 或 非 金 属 材 料，剪 切 成 规 定 长 度，并 弯 曲 成 形。6.3.5 连 接 成 型：工 艺 造 型 师 按 设 计（6.2）中 的 规 定 要 求，通 过 丝 架 焊 接、碰 焊 造 型 或 其 他 连 接 方 式 进 行 检 样，用 各 类 形 状 的 金 属 丝 造 型，完 成 工 艺 灯 的 三 维 立 体 丝 架 造 型。6.4 电 气 安 装 6.4.1 按 设 计 方 案，在 裱 糊 前 连 接 好 电 线、灯 头。需 要 时，预 安 装 好 电 气 元 件。6.4.2 电 气 安 装 安 全 应 符 合 G B/T 5 2 2 6.1 要 求。6.5 外 观 制 作 6.5.1 外 观 制 作 下 料：工 艺 造 型 师（裱 糊 专 业）按 设 计 方 案 标 识 的 尺 寸、比 例、色 彩、图 案 及 色 彩 设 计 的 工 艺 灯 外 观 色 彩 图 等 要 求，对 外 饰 主 材（八 枚 缎、色 丁 布 等 各 种 彩 色 布 料）剪 裁，完 成 工 艺 灯 的 外 观 制 作 用 材 料 的 准 备 工 作。6.5.2 裱 糊：工 艺 造 型 师（裱 糊 专 业）在 成 型 的 工 艺 灯 外 侧，按 设 计 方 案 和 色 彩 设 计 的 要 求 进 行 裱 糊 制 作。外 观 制 作 的 表 现 工 艺 为：分 色 裱 糊、内 透 光、手 绘 图 案、剪 纸 粘 贴 等。手 工 裱 糊 要 结 合 彩 色 布 料 等 材 料 的 厚 度 控 制 胶 粘 剂 的 厚 度，待 胶 粘 剂 溶 剂 挥 发 后 进 行 裱 糊。6.5.3 彩 绘：工 艺 美 术 师 按 设 计 方 案 的 外 饰 图 形 要 求，绘 制 装 饰 图 案、中 国 文 化 元 素，吉 祥 图 纹 等 等。绘 画 有 中 国 画、书 法 时，不 应 有 错 字、别 字。6.5.4 粘 贴 金 银 饰 片：在 金 属 丝 架、墨 线 交 汇 处 粘 贴 金、银 饰 片、条，调 和 诸 色。6.6 装 饰 规 范 工 艺 灯 的 装 饰 规 范 见 表 2。表 2 工 艺 灯 装 饰 规 范 项 目 装饰规范 外饰主材 八枚缎、色丁布等各种彩色布料。选择布料应符合 GB/T 18885 技术要求。外饰花边 根 据 工 艺灯 艺术 要 求，选 择多型 号 的 艺术 花边。粘合 彩 色布料 结 合 部分，其 粘 合工 艺 应平整、牢固；不得有脱胶、剥落、缺口。胶粘部分 布料裱糊应平整，牢固；主要表面应无皱纹。选用胶粘剂符合 GB 18583 要求。胶粘结合处 外露 胶痕边缘 0.5 cm。剪纸与绘画、书法 剪纸材料为不水化的彩色不干胶或彩色防水涤纶纸。绘画为中国画。书法不得有错字、别字。注：组装工艺灯对接处应大小一致，便于组装，误差 1 cm。7 检 验 方 法 D B 5 1/T 2 8 7 5 2 0 2 2 7.1 结 构 检 验 7.1.1 外 型 尺 寸 和 有 尺 寸 要 求 的 部 位，用 钢 直 尺、游 标 卡 尺 检 验。检 验 金 属 材 料 尺 寸 应 符 合 设 计 方 案 规 定。7.1.2 按 G B/T 1 2 4 6 7.1 要 求 检 验 连 接 处 的 丝 架 焊 接、碰 焊 应 牢 固，应 无 漏 焊 点，整 体 应 结 实，体 型、体 态 应 无 扭 曲 变 形。7.1.3 灯 具 与 线 材 装 配、电 器 连 接 部 位 按 G B 5 0 2 5 4 要 求 检 验。7.2 外 观 检 查 7.2.1 外 观 检 验 应 在 自 然 光 照 下，或 者 产 品 内 置 光 源 灯 下，用 目 测 进 行 检 查，检 查 视 距 为 1 m 1.2 m。7.2.2 工 艺 灯 的 造 型 特 征 应 鲜 明。造 型 应 符 合 工 艺 灯 的 基 本 特 征，即 检 测 整 体 造 型 是 否 美 观、典 雅，符 合 设 计 方 案 的 要 求。7.2.3 工 艺 灯 彩 色 布 料 等 裱 糊 应 平 整、牢 固、美 观，主 要 表 面 应 无 皱 纹，色 块 搭 配 应 符 合 设 计 方 案 要 求，裱 糊 的 胶 粘 结 合 处 外 露 胶 痕 边 缘 应 0.5 cm。7.2.4 检 测 工 艺 灯 有 手 工 彩 绘 时 的 质 量 检 验，应 检 测 无 颜 料 渗 漏 及 脱 色，施 浅 色 应 均 匀、平 整，书 法 不 应 有 错 别 字。7.3 实 物 样 本 在 符 合 本 标 准 的 情 况 下，定 型 产 品 可 建 立 实 物 封 样 标 准，用 于 材 料、造 型、套 色、图 案、装 饰 等 的 具 体 对 照 检 验。8 检 验 规 则 8.1 出 厂 检 验 产 品 出 厂 时 应 进 行 的 各 项 检 验 项 目 为：高 度、角 钢、圆 钢、丝 架 焊 接、碰 焊、电 线、电 器 绝 缘、电 器 连 接、外 观 裱 糊 质 量。产 品 须 经 生 产 企 业 质 量 检 验 部 门 按 本 标 准 进 行 检 验，检 验 合 格 并 出 具 合 格 证，方 可 出 厂 销 售。8.2 型 式 检 验 对 产 品 进 行 全 面 考 核，即 按 产 品 标 准 中 规 定 的 技 术 指 标 对 产 品 进 行 全 项 检 验。有 下 列 情 况 之 一 时 应 进 行 型 式 检 验。新 产 品 的 试 制 定 型 鉴 定；生 产 中 如 材 料、工 艺 有 较 大 改 变、可 能 影 响 产 品 性 能 时；正 常 生 产 时，周 期 进 行 检 验，以 考 核 产 品 质 量 的 稳 定；产 品 停 产 后 再 恢 复 生 产 时；出 厂 检 验 结 果 与 上 次 检 验 结 果 有 较 大 差 异 时；国 家 质 量 监 督 机 构 提 出 型 式 检 验 要 求 时。9 采 样 D B 5 1/T 2 8 7 5 2 0 2 2 产 品 可 单 体 全 检 或 批 量 抽 验。1 0 包 装、标 识、贮 存 和 运 输 1 0.1 包 装 1 0.1.1 包 装 用 纸 箱 符 合 GB/T 6543，一 般 双 瓦 楞 纸 箱 用 于 外 销 或 中、大 型 工 艺 灯、重 合 组 装 工 艺 灯。单 瓦 楞 纸 箱 用 于 内 销 或 小 型 工 艺 灯、标 准 型 单 体 工 艺 灯。尺 寸 按 容 量 要 求 确 定。1 0.1.2 可 拆 分 工 艺 灯 拆 分 后 包 装，减 少 运 输 体 积。1 0.1.3 标 识，字 迹 清 晰，无 色 差，油 墨 无 粘 染 现 象。1 0.1.4 包 装 规 范，合 箱 封 口 4 mm。1 0.1.5 内 袋 为 聚 乙 烯 袋，灯 高 40 cm 以 上 厚 度 不 小 于 0.04 mm，灯 高 40 cm 以 下 厚 度 不 小 于 0.03 mm。内 袋 尺 寸 按 容 量 要 求 确 定。1 0.1.6 泡 沫 用 于 包 装 箱 内 填 充 垫 衬，避 免 移 位。1 0.1.7 木 箱 用 木 条 常 规 规 格 为 1 cm4 cm，打 钉 加 固 铁 皮，规 格 不 得 误 差 1 cm。盖 子 合 适。1 0.1.8 外 销 灯 具 需 要 根 据 定 单 或 业 务 部 确 认 是 否 打 夹 板 条 箱。1 0.1.9 易 变 形 件 应 单 独 安 全 包 装。1 0.2 标 识 1 0.2.1 产 品 标 志 上 应 包 括 但 不 限 于：a)产 品 名 称；b)产 品 类 别；c)产 品 标 准 代 号；d)企 业 名 称；e)企 业 地 址；f)联 系 电 话；g)印 有“小 心 轻 放 不 得 重 压”等 字 样。1 0.2.2 产 品 说 明 书 上 应 包 括 但 不 限 于：a)产 品 名 称；b)装 配 方 法；c)注 意 事 项。1 0.3 贮 存 1 0.3.1 产 品 应 贮 存 在 干 燥、通 风、防 火 的 仓 库 内。1 0.3.2 产 品 按 种 类、生 产 批 次 堆 放，堆 放 应 整 齐、清 洁，每 堆 标 识 应 能 清 晰 辨 认，不 得 重 压，堆 间 距 不 得 小 于 1 m。1 0.4 运 输 1 0.4.1 运 输 时 应 遮 篷，防 雨、防 潮。1 0.4.2 运 输 过 程 中 不 得 与 可 使 产 品 变 形 或 使 包 装 破 损 的 物 品 在 同 一 运 输 工 具 内 混 放。D B 5 1/T 2 8 7 5 2 0 2 2 1 0.4.3 装 卸、运 输 时 应 严 防 产 品 变 形 和 包 装 的 破 损。_
