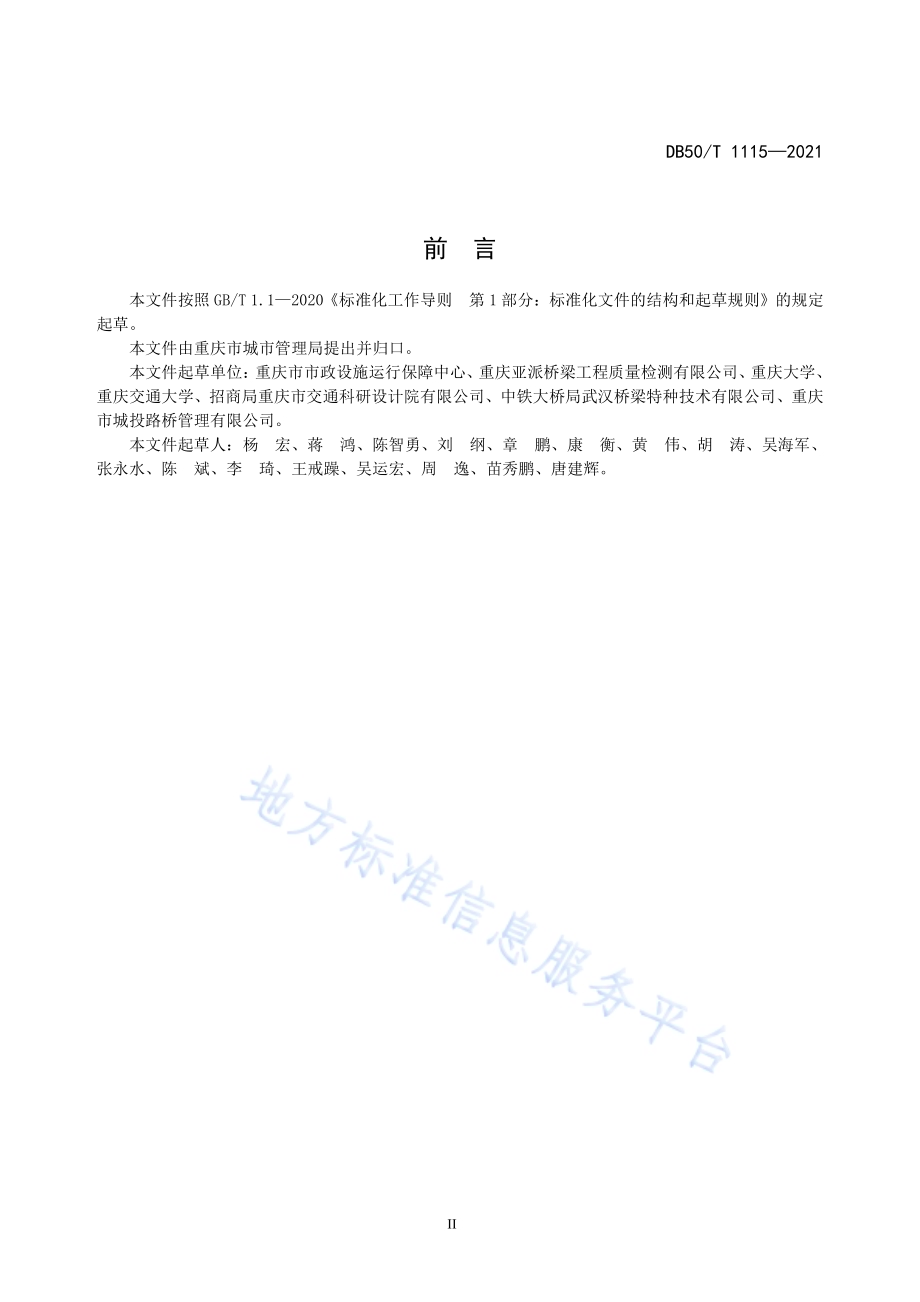

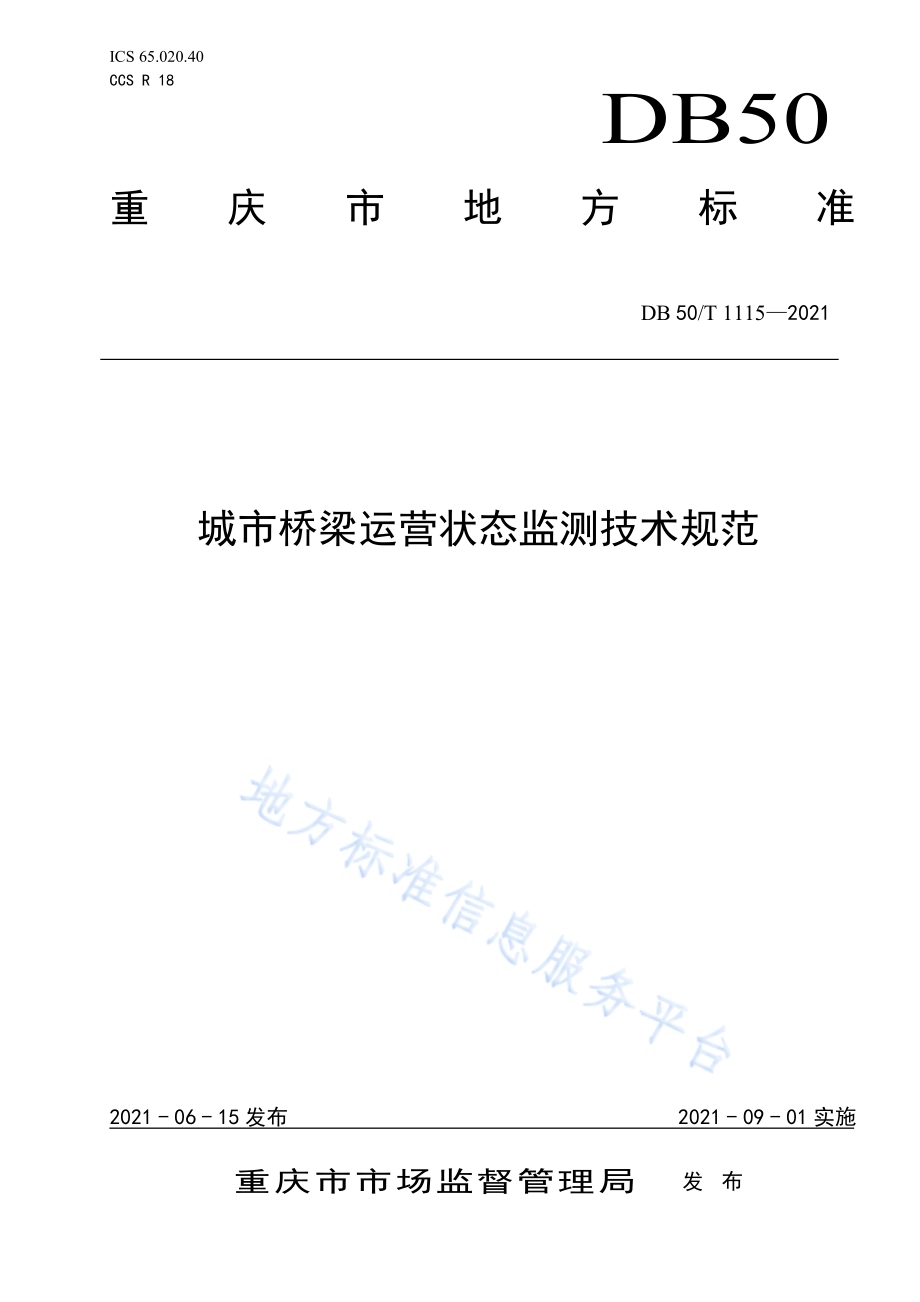

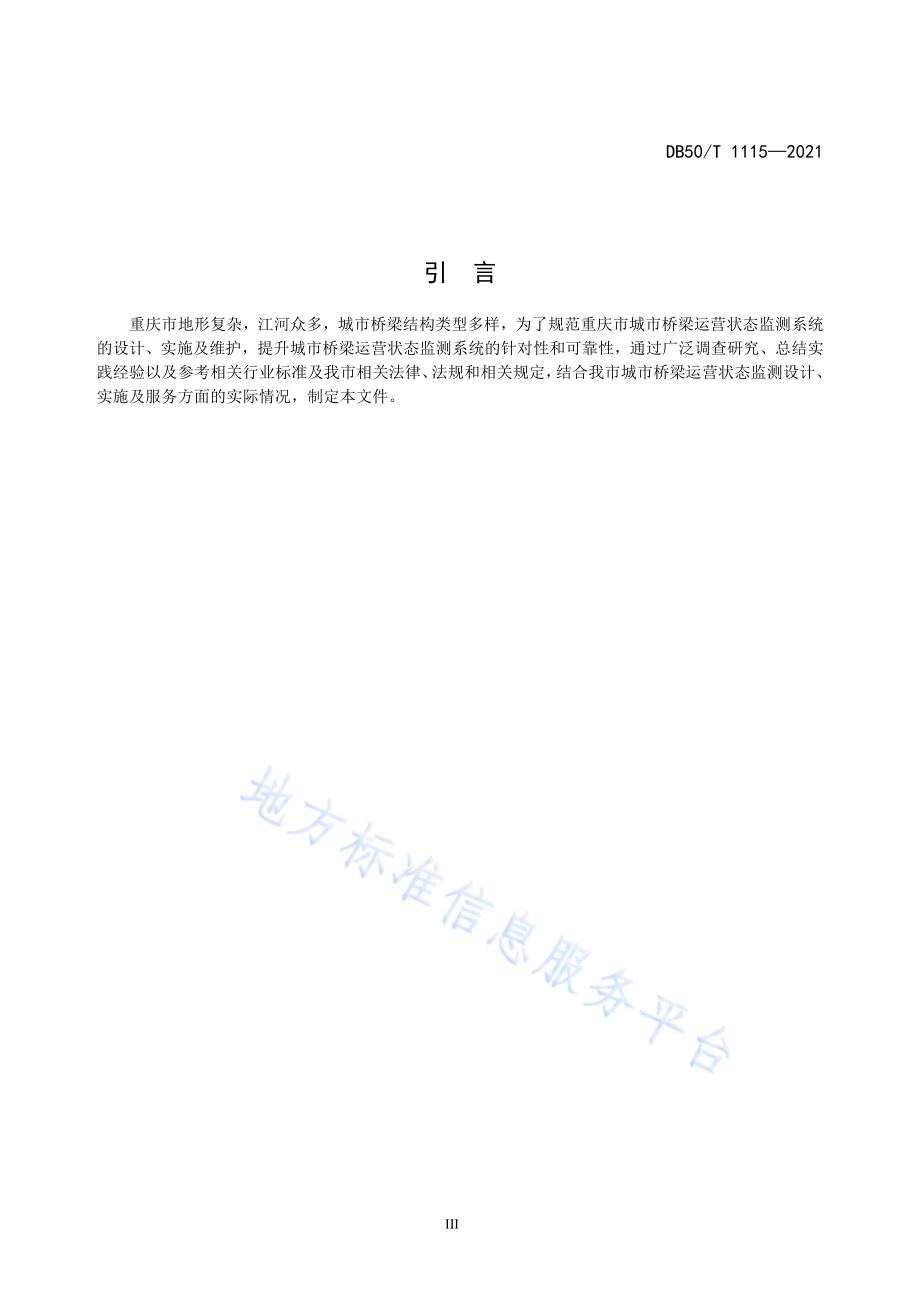

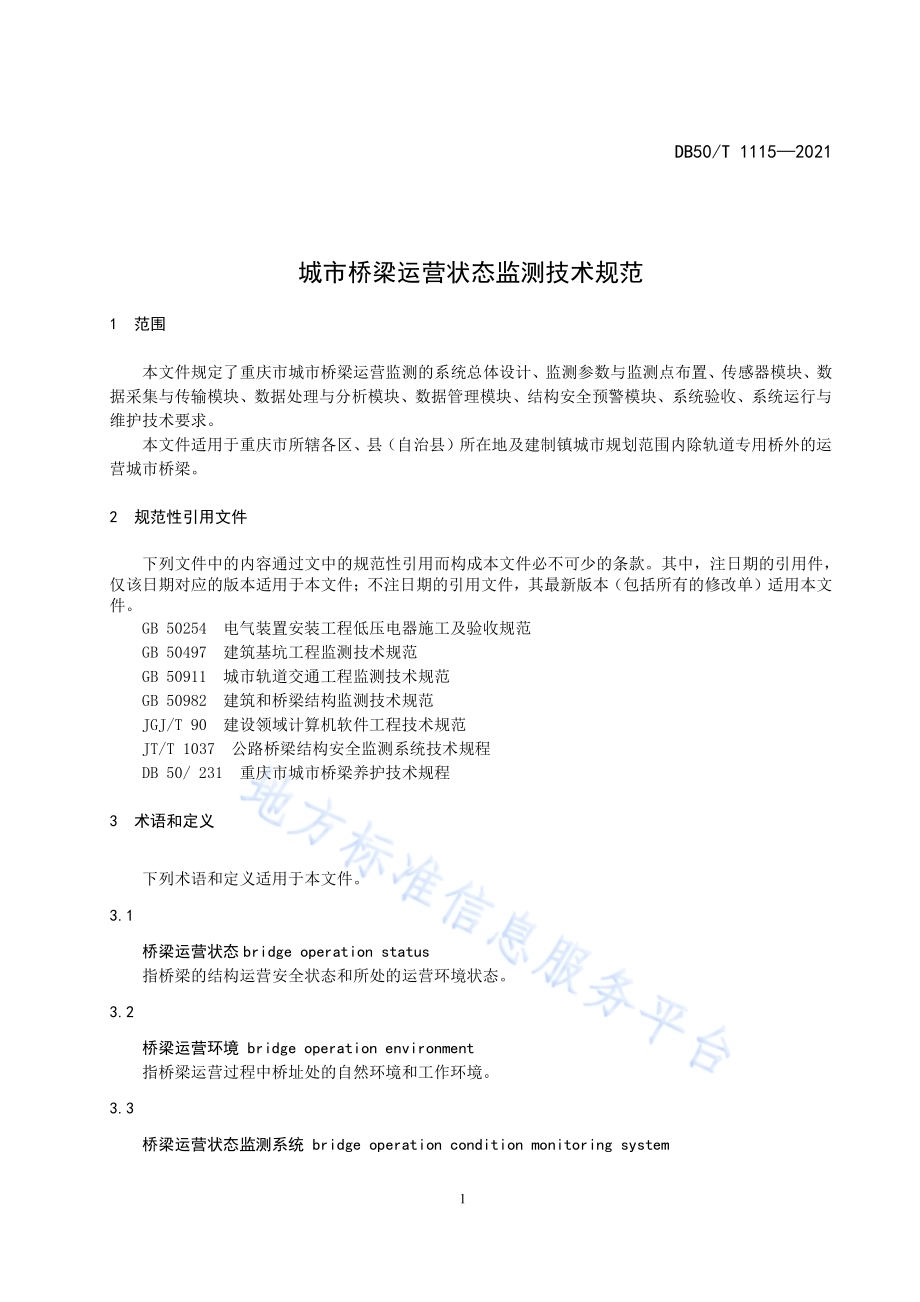

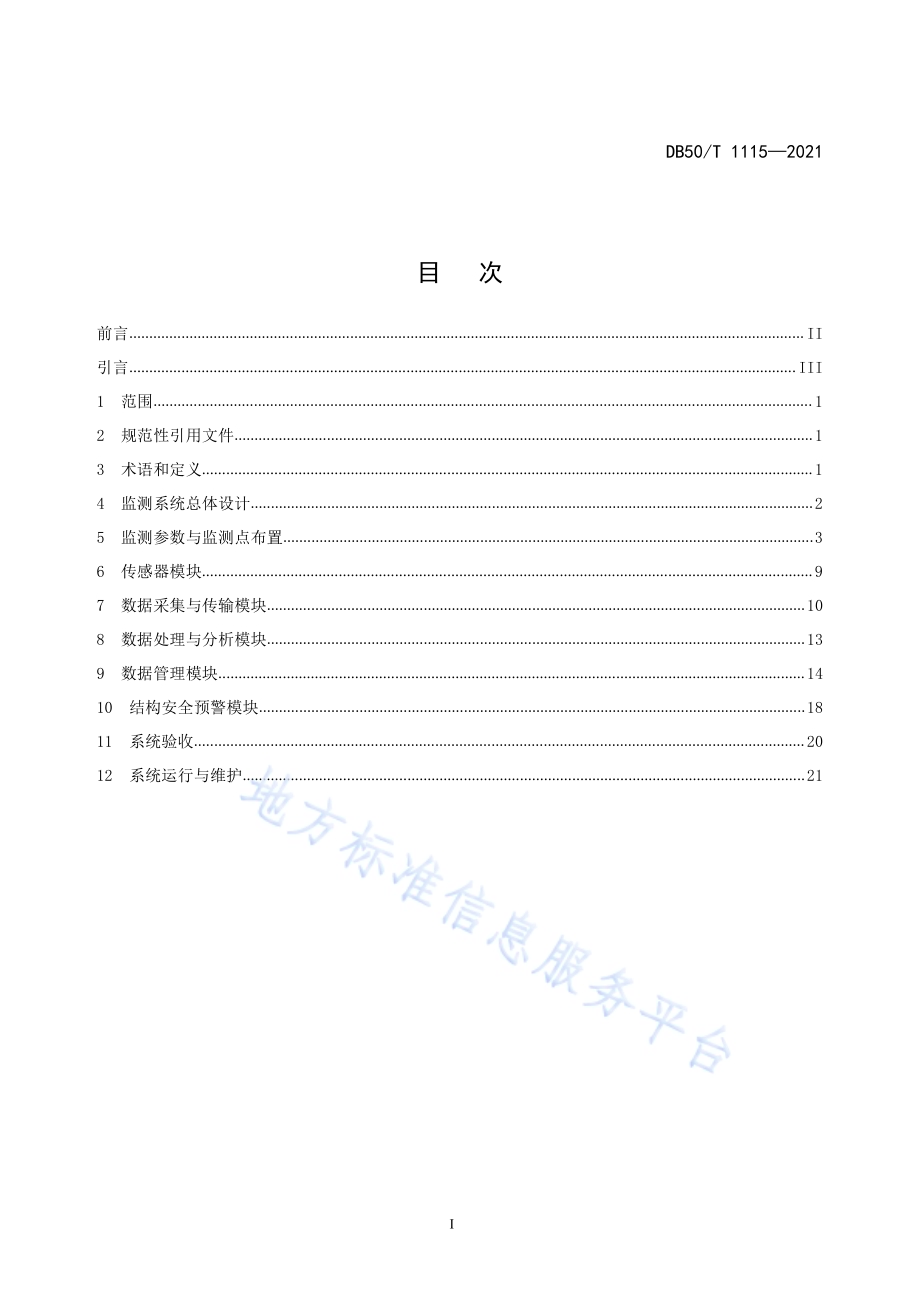

I C S 6 5.0 2 0.4 0C C S R 1 8D B 5 0D B 5 0/T 1 1 1 5 2 0 2 1城 市 桥 梁 运 营 状 态 监 测 技 术 规 范重 庆 市 地 方 标 准2 0 2 1-0 6-1 5 发 布 2 0 2 1-0 9-0 1 实 施重 庆 市 市 场 监 督 管 理 局发 布DB50/T 11152021I目 次前 言.I I引 言.I I I1 范 围.12 规 范 性 引 用 文 件.13 术 语 和 定 义.14 监 测 系 统 总 体 设 计.25 监 测 参 数 与 监 测 点 布 置.36 传 感 器 模 块.97 数 据 采 集 与 传 输 模 块.1 08 数 据 处 理 与 分 析 模 块.1 39 数 据 管 理 模 块.1 41 0 结 构 安 全 预 警 模 块.1 81 1 系 统 验 收.2 01 2 系 统 运 行 与 维 护.2 1DB50/T 11152021I I前 言本 文 件 按 照 G B/T 1.1 2 0 2 0 标 准 化 工 作 导 则 第 1 部 分：标 准 化 文 件 的 结 构 和 起 草 规 则 的 规 定起 草。本 文 件 由 重 庆 市 城 市 管 理 局 提 出 并 归 口。本 文 件 起 草 单 位：重 庆 市 市 政 设 施 运 行 保 障 中 心、重 庆 亚 派 桥 梁 工 程 质 量 检 测 有 限 公 司、重 庆 大 学、重 庆 交 通 大 学、招 商 局 重 庆 市 交 通 科 研 设 计 院 有 限 公 司、中 铁 大 桥 局 武 汉 桥 梁 特 种 技 术 有 限 公 司、重 庆市 城 投 路 桥 管 理 有 限 公 司。本 文 件 起 草 人：杨 宏、蒋 鸿、陈 智 勇、刘 纲、章 鹏、康 衡、黄 伟、胡 涛、吴 海 军、张 永 水、陈 斌、李 琦、王 戒 躁、吴 运 宏、周 逸、苗 秀 鹏、唐 建 辉。DB50/T 11152021I I I引 言重 庆 市 地 形 复 杂，江 河 众 多，城 市 桥 梁 结 构 类 型 多 样，为 了 规 范 重 庆 市 城 市 桥 梁 运 营 状 态 监 测 系 统的 设 计、实 施 及 维 护，提 升 城 市 桥 梁 运 营 状 态 监 测 系 统 的 针 对 性 和 可 靠 性，通 过 广 泛 调 查 研 究、总 结 实践 经 验 以 及 参 考 相 关 行 业 标 准 及 我 市 相 关 法 律、法 规 和 相 关 规 定，结 合 我 市 城 市 桥 梁 运 营 状 态 监 测 设 计、实 施 及 服 务 方 面 的 实 际 情 况，制 定 本 文 件。DB50/T 111520211城 市 桥 梁 运 营 状 态 监 测 技 术 规 范1 范 围本 文 件 规 定 了 重 庆 市 城 市 桥 梁 运 营 监 测 的 系 统 总 体 设 计、监 测 参 数 与 监 测 点 布 置、传 感 器 模 块、数据 采 集 与 传 输 模 块、数 据 处 理 与 分 析 模 块、数 据 管 理 模 块、结 构 安 全 预 警 模 块、系 统 验 收、系 统 运 行 与维 护 技 术 要 求。本 文 件 适 用 于 重 庆 市 所 辖 各 区、县（自 治 县）所 在 地 及 建 制 镇 城 市 规 划 范 围 内 除 轨 道 专 用 桥 外 的 运营 城 市 桥 梁。2 规 范 性 引 用 文 件下 列 文 件 中 的 内 容 通 过 文 中 的 规 范 性 引 用 而 构 成 本 文 件 必 不 可 少 的 条 款。其 中，注 日 期 的 引 用 件，仅 该 日 期 对 应 的 版 本 适 用 于 本 文 件；不 注 日 期 的 引 用 文 件，其 最 新 版 本（包 括 所 有 的 修 改 单）适 用 本 文件。G B 5 0 2 5 4 电 气 装 置 安 装 工 程 低 压 电 器 施 工 及 验 收 规 范G B 5 0 4 9 7 建 筑 基 坑 工 程 监 测 技 术 规 范G B 5 0 9 1 1 城 市 轨 道 交 通 工 程 监 测 技 术 规 范G B 5 0 9 8 2 建 筑 和 桥 梁 结 构 监 测 技 术 规 范J G J/T 9 0 建 设 领 域 计 算 机 软 件 工 程 技 术 规 范J T/T 1 0 3 7 公 路 桥 梁 结 构 安 全 监 测 系 统 技 术 规 程D B 5 0/2 3 1 重 庆 市 城 市 桥 梁 养 护 技 术 规 程3 术 语 和 定 义下 列 术 语 和 定 义 适 用 于 本 文 件。3.1桥 梁 运 营 状 态 b r i d g e o p e r a t i o n s t a t u s指 桥 梁 的 结 构 运 营 安 全 状 态 和 所 处 的 运 营 环 境 状 态。3.2桥 梁 运 营 环 境 b r i d g e o p e r a t i o n e n v i r o n m e n t指 桥 梁 运 营 过 程 中 桥 址 处 的 自 然 环 境 和 工 作 环 境。3.3桥 梁 运 营 状 态 监 测 系 统 b r i d g e o p e r a t i o n c o n d i t i o n m o n i t o r i n g s y s t e mDB50/T 111520212由 传 感 器、数 据 采 集 与 信 号 传 输 等 硬 件 以 及 数 据 处 理 与 分 析、桥 梁 运 营 状 态 评 估 与 预 警 等 软 件 组 成。3.4数 据 采 集 站 d a t a a c q u i s i t i o n s t a t i o n数 据 采 集 设 备 的 集 合。3.5预 警 值 w a r n i n g v a l u e针 对 监 测 量 所 设 定 的 警 戒 值，用 于 表 征 监 测 对 象 可 能 发 生 的 异 常 或 危 险 状 态。4 监 测 系 统 总 体 设 计4.1 一 般 规 定4.1.1 运 营 状 态 监 测 系 统 的 设 计 应 遵 循“实 用、可 靠、先 进、经 济”原 则，确 保 系 统 长 期 稳 定 工 作。4.1.2 应 根 据 桥 梁 结 构 和 运 营 环 境，结 合 已 有 病 害 和 类 似 桥 梁 常 见 病 害 等 因 素，在 桥 梁 结 构 力 学 分 析的 基 础 上 有 针 对 性 地 设 计 运 营 状 态 监 测 系 统。4.1.3 系 统 设 计 采 用 模 块 化 结 构，各 模 块 或 子 系 统 之 间 应 相 对 独 立，并 提 供 公 共 接 口 便 于 兼 容，方 便维 护、更 换、扩 展 和 升 级。4.1.4 在 系 统 软 硬 件 正 常 维 护 和 更 换 条 件 下，运 营 状 态 监 测 系 统 应 与 被 监 测 的 桥 梁 结 构 剩 余 使 用 寿 命相 同。4.1.5 系 统 设 计 应 考 虑 系 统 软 硬 件 的 安 全 措 施。4.1.6 系 统 设 计 应 考 虑 硬 件 的 维 修 通 道，应 尽 量 利 用 桥 梁 结 构 已 有 的 检 修 通 道。4.1.7 系 统 设 计 应 包 含 软 硬 件 更 新 时 的 处 置 方 案。4.2 系 统 类 别 划 分4.2.1 城 市 桥 梁 运 营 状 态 监 测 系 统 类 别 应 按 表 1 进 行 划 分。表 1 监 测 系 统 的 类 别 划 分4.2.2 应 根 据 桥 梁 结 构 的 重 要 性 系 数、技 术 状 况 和 结 构 特 点 等 因 素，综 合 确 定 运 营 状 态 监 测 系 统 的 类别。类别 监测系统的性能A 类监测参数全面；系统自动化、集成化和网络化程度高；能实时 获取数据、自动评估桥梁安全状态并实时预警。B 类 监测参数较全；能自动获取数据、自动评估桥梁安全状态并预警。C 类 监测参数较单一；能自动获取数据并预警。DB50/T 1115202134.3 系 统 构 成4.3.1 系 统 应 包 括 传 感 器 模 块、数 据 采 集 与 传 输 模 块、数 据 处 理 与 分 析 模 块、数 据 管 理 模 块、结 构 安全 预 警 模 块，并 通 过 系 统 集 成 技 术 将 各 子 系 统 集 成 为 统 一 协 调 的 整 体。4.3.2 传 感 器 模 块 应 包 括 传 感 器、附 属 设 施 及 保 护 设 施，应 能 量 测 桥 梁 结 构 和 运 营 环 境 的 状 态。4.3.3 数 据 采 集 与 传 输 模 块 应 包 括 采 集、传 输 硬 件 设 备 和 采 集 传 输 控 制 软 件，能 实 现 传 感 器 信 号 的 采集，并 通 过 有 线 或 无 线 方 式 将 信 号 传 输 至 信 息 中 心，应 保 证 数 据 质 量。4.3.4 数 据 处 理 及 分 析 模 块 应 包 括 计 算 机 设 备、数 据 处 理 和 分 析 软 件，应 具 备 监 测 数 据 的 预 处 理、后处 理、数 据 分 析 等 功 能。4.3.5 数 据 管 理 模 块 应 具 有 对 数 据 库 进 行 统 一 管 理 和 控 制 的 功 能，应 具 备 数 据 库 的 建 立、数 据 定 义、数 据 操 作、数 据 库 维 护 等 功 能。4.3.6 结 构 安 全 预 警 模 块 具 备 预 警 及 运 营 状 态 信 息 显 示 等 功 能。5 监 测 参 数 与 监 测 点 布 置5.1 一 般 规 定5.1.1 城 市 桥 梁 的 监 测 参 数 可 分 为 三 类：a)荷 载 类，包 括 风、地 震 动、撞 击、车 辆 荷 载 和 人 群 荷 载 等；b)响 应 类，包 括 位 移、应 力、索 力、转 角 和 振 动 等；c)环 境 类，包 括 温 度、湿 度、雨 量、腐 蚀、冲 刷 以 及 交 通 流 量、桥 区 监 视 等。5.1.2 监 测 参 数 的 选 取 应 密 切 结 合 桥 梁 具 体 条 件，按 照 表 2、表 3、表 4、表 5 确 定。5.1.3 监 测 点 应 统 筹 安 排、合 理 布 设，且 关 键 部 位 的 监 测 点 数 量 宜 有 冗 余。5.2 监 测 参 数 及 监 测 点 布 置 要 求5.2.1 梁 式 桥 的 监 测 参 数 宜 根 据 表 2 选 择。表 2 梁 式 桥 监 测 参 数 选 取监测参数监测系统类别A 类 B 类 C 类荷载类风速、风向 地震动 撞击 车辆荷载 人群荷载 环境类温度 湿度 DB50/T 111520214雨量 冲刷 腐蚀 交通流量 表 2 梁 式 桥 监 测 参 数 选 取（续）监测参数监测系统类别A 类 A 类 A 类桥区监视 响应类挠度 伸缩缝宽度 基础沉降 应力 振动 转角 注：-应监测项；-宜监测项；-可监测项。5.2.2 拱 式 桥 的 监 测 参 数 宜 根 据 表 3 选 择。表 3 拱 式 桥 监 测 参 数 选 取监测参数监测系统类别A 类 B 类 C 类荷载类风速、风向 地震动 撞击 车辆荷载 人群荷载 环境类温度 湿度 DB50/T 111520215雨量 冲刷 表 3 拱 式 桥 监 测 参 数 选 取（续）监测参数监测系统类别 A 类 B 类 C 类环境类腐蚀 交通流量 桥区监视 响应类挠度 伸缩缝宽度 基础沉降 索力 应力 振动 转角 注：-应监测项；-宜监测项；-可监测项。5.2.3 斜 拉 桥 监 测 参 数 宜 根 据 表 4 选 择。表 4 斜 拉 桥 监 测 参 数 选 取监测参数监测系统类别A 类 B 类 C 类荷载类风 地震动 船舶撞击 车辆荷载 人群荷载 环境类 温度 DB50/T 111520216表 4 斜 拉 桥 监 测 参 数 选 取（续）监测参数监测系统类别A 类 A 类 A 类环境类湿度 雨量 冲刷 腐蚀 交通流量 桥区监视 响应类桥面挠度 伸缩缝宽度 基础沉降 锚锭变位 应力 振动 索力 主塔变形 转角 注：-应监测项；-宜监测项；-可监测项。5.2.4 悬 索 桥 监 测 参 数 宜 根 据 表 5 选 择。表 5 悬 索 桥 监 测 参 数 选 取监测参数监测系统类别A 类 B 类 C 类荷载类风 地震动 DB50/T 111520217表 5 悬 索 桥 监 测 参 数 选 取（续）监测参数监测系统类别A 类 B 类 C 类荷载类船舶撞击 车辆荷载 人群荷载 环境类温度 湿度 雨量 冲刷 腐蚀 交通流量 桥区监视 响应类桥面挠度 伸缩缝宽度 基础沉降 锚锭变位 应力 振动 索力 主塔变形 转角 注：-应监测项；-宜监测项；-可监测项。5.2.5 不 同 桥 型 的 监 测 点 宜 参 照 表 6 进 行 布 置。DB50/T 111520218表 6 监 测 点 布 置 部 位监测内容监测点布置位置梁式桥 拱式桥 斜拉桥 悬索桥风-主跨跨中、拱顶 主跨跨中、塔顶 主跨跨中、塔顶地震动 桥墩（塔）或承台 拱脚 桥墩（塔）或承台 桥墩（塔）或承台船舶撞击 桥墩（塔）或承台 拱脚 桥墩（塔）或承台 桥墩（塔）或承台车辆荷载与主桥相连的引桥桥头、上下行车道与主桥相连的引桥桥头、上下行车道与主桥相连的引桥桥头、上下行车道与主桥相连的引桥桥头、上下行车道挠度*跨中、1/4 跨、3/4 跨 跨中、1/4 跨、3/4 跨 跨中、1/4 跨、3/4 跨 跨中、1/4 跨、3/4 跨伸缩缝宽度 伸缩缝上下游 伸缩缝上下游 伸缩缝上下游 伸缩缝上下游主塔变形-塔顶 塔顶应力主跨跨中、1/4 跨、3/4跨，边跨跨中，支座处主跨跨中、1/4 跨、3/4跨，边跨跨中，拱脚主跨跨中、1/4 跨、3/4 跨，边跨跨中，索塔主跨跨中、1/4 跨、3/4跨，边跨跨中，索塔索力-吊杆 斜拉索 主缆、吊索振动主跨跨中、1/4 跨、3/4跨，边跨跨中主跨跨中、1/4 跨、3/4跨，边跨跨中主跨跨中、1/4 跨、3/4 跨，边跨跨中主跨跨中、1/4 跨、3/4跨，边跨跨中温度*跨中 拱脚、拱顶 主跨跨中、索塔主跨跨中、索塔、锚室湿度 跨中 拱顶 主跨跨中、塔顶主跨跨中、塔顶、锚室雨量 跨中 跨中 跨中 跨中注 1：-表示无需监测；注 2：*表示应根据桥梁结构自身特点适当增减并设置在相应部位。DB50/T 1115202196 传 感 器 模 块6.1 一 般 规 定6.1.1 传 感 器 应 具 有 故 障 自 诊 断 功 能。6.1.3 传 感 器 应 具 有 抗 雷 击 及 抗 干 扰（电 源、电 磁）的 能 力。6.1.4 传 感 器 模 块 安 装 应 不 影 响 桥 梁 结 构 的 安 全 及 桥 梁 的 正 常 运 营，且 便 于 施 工 和 后 期 更 换。6.2 传 感 器 性 能 要 求6.2.1 桥 梁 运 营 状 态 监 测 系 统 常 用 传 感 器 性 能 应 符 合 表 7 规 定。表 7 常 用 传 感 器 的 性 能 要 求传感器类型 技术指标风速风向仪1）风速分辨率：0.1 m/s2）风速测量精度：0.5 m/s(0-3 0 m/s)1.0 m/s(3 0 m/s)3）风向分辨率：0.1 4）风向测量精度：1(0-3 0 m/s)2(3 0 m/s)加速度计1）灵敏度：2.2 V/g2）动态范围：1 2 0 d B3）低频截止频率：0.2 5 H z动态称重系统1）检测精度：9 5%2）检测速度：5-8 0 k m/h3）M T P F:2 0 0 0 万轴次G N S S1）静态基线：水平精度：3 m m+0.5 p p m；竖向精度：5 m m+1 p p m2）实时精度：水平：1 0 m m+1.5 p p m高程：1 5 m m+1.5 p p m位移传感器1）分辨率：0.1 m m2）精度：1 m mDB50/T 111520211 0表 7 常 用 传 感 器 的 性 能 要 求（续）传感器类型 技术指标应力传感器1）分辨率：1 2）精度：2（1 0 0）5（5 0 0）3）1 5（1 5 0 0）锚索计1）灵敏度：0.1%F.S.2）精度：1 0 K N（2 5 0-9 9 9 K N）3 0 K N（1 0 0 0-2 9 9 9 K N）5 0 K N（3 0 0 0 K N）磁通量传感器1）精度：5 0 K N（2 5 0-9 9 9 K N）1 5 0 K N（1 0 0 0-2 9 9 9 K N）2 5 0 K N（3 0 0 0 K N）温度传感器1）分辨率：0.1 2）精度：0.5 湿度传感器1）分辨率：0.5%R H2）精度：3%R H雨量计1）分辨率：0.1 m m2）精度：1.5 m m注：表中括号表示传感器测试范围。6.3 传 感 器 安 装 要 求6.3.1 传 感 器 在 安 装 前 应 进 行 外 观 检 查、检 验，其 技 术 性 能 应 符 合 设 计 要 求 及 产 品 技 术 文 件 的 规 定。6.3.3 传 感 器 的 安 装 位 置 偏 差 应 小 于 设 计 文 件 要 求 并 符 合 相 关 规 程 的 规 定。6.3.4 传 感 器 及 其 引 出 线 缆 应 有 标 识 并 设 置 保 护 措 施。6.3.5 对 已 安 装 的 传 感 器、线 缆 等 硬 件 应 具 有 防 止 人 为 破 坏 和 雨 水 冲 刷 的 措 施。7 数 据 采 集 与 传 输 模 块7.1 一 般 规 定7.1.1 数 据 采 集 与 传 输 设 备 应 与 相 应 传 感 器 参 数 匹 配、兼 容，其 精 度 和 分 辨 率 不 应 低 于 相 应 传 感 器。7.1.2 数 据 采 集 与 传 输 设 备 应 设 置 保 护、抗 干 扰 措 施，避 免 受 温 湿 度、雷 击、过 载 冲 击 及 干 扰 源 等 环境 因 素 的 影 响 并 防 止 损 坏。7.1.3 当 需 进 行 相 关 性 分 析 时，数 据 应 同 步 采 集；动 态 数 据 采 集 的 时 间 差 应 不 大 于 0.1 m s，静 态 数 据DB50/T 111520211 1采 集 的 时 间 差 应 不 大 于 3 s。7.1.4 数 据 采 集 站 的 设 置 应 考 虑 数 据 同 步 采 集 的 需 求。7.1.5 针 对 地 震、撞 击 等 特 殊 状 态，原 始 监 测 数 据 应 具 有 可 追 溯 性。7.1.6 数 据 采 集 方 案 应 符 合 下 列 规 定：a）A 类 监 测 系 统 应 能 实 现 定 时、触 发 和 手 工 采 集 数 据；b）B 类 和 C 类 监 测 系 统 应 根 据 监 测 目 的、监 测 参 数 类 型 和 数 据 采 集、传 输 能 力 综 合 确 定 采 集 方案。7.1.7 触 发 采 集 的 设 置 应 符 合 下 列 规 定：a）宜 根 据 地 震 动、振 动 等 动 态 监 测 值 和 应 变、位 移 等 静 态 监 测 值 启 动 触 发 采 集；b）触 发 阈 值 宜 根 据 桥 梁 结 构 规 范、桥 梁 结 构 计 算 和 现 场 测 试 统 计 值 综 合 确 定。7.1.8 数 据 采 集 频 率 应 满 足 下 列 规 定：a）地 震 动、振 动 监 测 参 数 的 采 样 频 率 应 不 低 于 5 0 H z；b）应 力、位 移 等 动 态 监 测 参 数 的 采 样 频 率 对 A 类 监 测 系 统 应 不 低 于 2 0 H z；对 B 类 和 C 类 监 测 系统 应 不 低 于 1 H z；c）温 湿 度、应 变、位 移、裂 缝 宽 度、索 力 等 静 态 监 测 参 数 采 样 频 率 对 A 类 监 测 系 统 不 宜 低 于 1/6 0 0 H z；对 B 类 和 C 类 监 测 系 统 不 宜 低 于 1/3 0 0 0 H z。7.2 数 据 采 集 硬 件 设 备 性 能 要 求7.2.1 数 据 采 集 硬 件 选 型 时 应 考 虑 的 因 素 包 括：a）传 感 器 种 类、数 量；b）信 号 特 征、采 样 频 率 和 数 据 传 输 速 率；c）信 号 预 处 理 的 要 求；d）标 准 协 议 和 标 准 接 口。7.2.2 数 据 采 集 硬 件 设 备 性 能 宜 符 合 表 8 规 定。表 8 数 据 采 集 硬 件 设 备 性 能 要 求序号 设备名称 性能参数1动态信号采集仪1）A/D 位数：1 6 位2）单通道采集速率：5 0 H z3）输入阻抗：1 M2静态信号采集仪1）A/D 位数：1 6 位2）单通道采集速率：1 H z3）输入阻抗：1 MDB50/T 111520211 2表 8 数 据 采 集 硬 件 设 备 性 能 要 求（续）序号 设备名称 性能参数3 光信号解调仪1）分辨率：0.2 p m2）精度：2 p m3）动态范围：5 0 d B带宽：4 0 n m4 频率类采集仪1）分辨率：0.0 1 H z2）精度：0.1 H z3）输入阻抗：1 M7.3 数 据 传 输 硬 件 设 备 性 能 要 求7.3.1 当 传 输 距 离 较 远 时，宜 采 用 数 字 信 号 或 光 纤 传 输 技 术 进 行 传 输，并 考 虑 传 输 线 路 的 可 靠 性、安全 性 和 可 更 换 性。7.3.2 无 线 传 输 方 式 宜 选 用 电 磁 波 传 输 技 术，信 号 发 射 装 置 和 接 收 装 置 应 远 离 强 电 磁 干 扰 源。7.4 数 据 采 集 与 传 输 设 备 安 装 要 求7.4.1 数 据 采 集 与 传 输 设 备 在 安 装 前 应 进 行 检 查、检 验，确 认 符 合 监 测 系 统 设 计 要 求 及 产 品 技 术 文 件所 规 定 的 技 术 性 能。7.4.2 数 据 采 集 与 传 输 设 备 应 安 装 在 采 集 箱 或 者 控 制 柜 中，并 设 置 齐 全、清 晰 的 铭 牌 标 志。7.4.3 数 据 采 集 设 备 和 控 制 柜 的 布 置 应 不 影 响 车 辆、桥 面 行 人 以 及 检 修 人 员 的 通 行；当 数 据 采 集 站 和控 制 柜 布 置 在 通 道 中 时，应 设 置 有 效 的 防 撞 措 施。7.4.4 数 据 采 集 站 和 控 制 柜 内 的 强、弱 电 的 端 子 应 分 开 布 置。7.4.5 数 据 采 集 与 传 输 设 备 的 安 装 按 照 国 家 标 准 G B 5 0 2 5 4 执 行。7.5 数 据 采 集 和 传 输 软 件 功 能 要 求7.5.1 数 据 采 集 软 件 应 具 备 以 下 功 能：a）能 根 据 不 同 采 集 方 式 进 行 数 据 采 集；b）数 据 自 动 存 储、缓 存 管 理 和 自 动 传 输；c）采 集 参 数 能 本 地 或 远 程 配 置；d）能 独 立 配 置 传 感 器 个 数、定 时 采 集 时 刻 表 等 参 数；e）自 动 开 关 传 感 器 与 采 集 设 备 的 电 源；f）支 持 远 程 实 时 数 据 采 集、控 制 与 维 护。7.5.2 数 据 传 输 软 件 应 具 备 以 下 功 能：a）应 考 虑 数 据 传 输 的 一 致 性、可 靠 性，并 满 足 日 后 系 统 扩 展、升 级 的 需 求；b）对 A 类 和 B 类 监 测 系 统，宜 具 备 数 据 备 份 及 加 密 功 能。7.5.3 系 统 能 够 进 行 时 钟 校 验，其 时 间 误 差 应 不 大 于 3 m s。7.5.4 在 工 作 异 常 情 况 下 应 能 自 动 复 位。DB50/T 111520211 38 数 据 处 理 与 分 析 模 块8.1 一 般 规 定8.1.1 应 进 行 数 据 去 噪 及 数 据 插 值 等 数 据 预 处 理。8.1.3 处 理、分 析 后 数 据 保 留 的 位 数 应 与 传 感 器 测 量 精 度 一 致。8.1.4 在 更 换 传 感 器 后，应 对 更 换 前 后 数 据 的 衔 接 进 行 处 理。8.2 软 件 设 计 及 功 能 要 求8.2.1 数 据 处 理 与 分 析 软 件 设 计 应 遵 循 可 靠 性、高 效 性 及 可 扩 展 性 原 则。8.2.2 结 构 响 应 数 据 分 析 应 包 含 下 列 功 能：a）同 类 监 测 参 数 中 不 同 传 感 器 的 监 测 数 据 之 间 的 趋 势 性 分 析；b）响 应 类 监 测 参 数 与 环 境 类、荷 载 类 监 测 参 数 之 间 的 关 联 性 分 析。8.2.3 软 件 应 具 有 数 据 特 征 值 统 计 分 析 功 能，且 各 类 监 测 参 数 的 数 据 统 计 应 符 合 下 列 要 求：a）风 速、风 向 应 按 日 统 计 出 平 均 风 速 和 平 均 阵 风 风 速；b）车 辆 荷 载 应 分 别 按 日、月、年 为 统 计 周 期，给 出 荷 载 最 大 值，并 按 年 给 出 车 辆 荷 载 极 值 分 布；c）温 湿 度 应 分 别 以 日、月、年 为 统 计 周 期，给 出 最 大 值、最 小 值、平 均 值 和 累 计 值；d）应 变、位 移、裂 缝 宽 度 等 静 态 监 测 参 数 应 分 别 以 日、月、年 为 统 计 周 期，给 出 最 大 值、最 小 值、平 均 值、均 方 根 和 累 计 值；e）地 震 动 应 分 别 以 日、月、年 为 统 计 周 期，给 出 最 大 加 速 度 值；f）振 动 应 分 别 以 日、月、年 为 统 计 周 期，给 出 最 大 加 速 度 值、加 速 度 极 值 的 均 方 根 以 及 频 率 等 模态 参 数。8.2.4 数 据 处 理 分 析 的 结 果 应 作 为 结 构 安 全 预 警 模 块 的 输 入 特 征 参 数。8.2.5 数 据 处 理、分 析 后 的 表 现 形 式 宜 符 合 表 9 的 规 定。表 9 数 据 表 现 形 式监测参数 数据特征值风速、风向风玫瑰图三秒平均阵风风速十分钟平均风速监测参数 数据特征值地震动最大加速度值频谱特性环境温湿度温湿度时程图温湿度统计值DB50/T 111520211 4表 9 数 据 表 现 形 式（续）结构温度结构截面温度梯度结构整体的温度分布车重、车速每车道车流量平均车速车重统计车型统计轴重分布结构应力应力时程图应力与温度的相关图位移位移时程曲线各测点分时段统计值位移与温度的相关图监测参数 数据特征值索（吊杆）力索力的平均值索力变化极值索力与环境温度的相关图结构振动加速度功率谱结构频率阻尼比振型9 数 据 管 理 模 块9.1 一 般 规 定9.1.1 数 据 管 理 模 块 应 具 有 桥 梁 勘 察、设 计、施 工、检 测 和 养 护 维 修 记 录 等 信 息 的 接 入 功 能。9.1.2 数 据 管 理 模 块 应 提 供 可 靠 的 数 据 交 换 与 存 储 平 台。9.1.3 数 据 管 理 模 块 应 具 备 数 据 自 动 备 份 与 恢 复 机 制。9.1.4 数 据 管 理 模 块 应 提 供 开 放 的 公 共 的 数 据 接 口。DB50/T 111520211 59.2 数 据 库 设 计 要 求9.2.1 数 据 库 设 计 应 遵 循 可 靠 性、先 进 性、可 扩 展 性 原 则，并 应 考 虑 数 据 结 构 的 整 体 性、数 据 库 系 统与 应 用 系 统 的 统 一 性。9.2.2 数 据 库 应 采 用 模 块 化 设 计，宜 按 表 1 0 进 行 数 据 库 模 块 划 分。表 1 0 数 据 库 分 类序号 数据库名称 数据库功能描述1 原始数据数据库 存储传感器监测的原始数据2 过程数据数据库 存储原始监测数据经处理分析后的数据3 结构状态数据库 存储结构安全预警子系统分析的中间数据和最终结论4 系统参数数据库存储运营状态系统中的各类参数，包括设备编号、监测参数、采样参数、设备状态参数等5 系统维护数据库 传感器自诊断信息、存储系统运行期间所有设备和系统的历史工作状态6 桥梁信息数据库 桥梁的基本信息及病害信息7 施工监控数据库 施工监测测试数据和报告；历次养护维修施工控制数据和报告9.2.3 原 始 数 据 库 及 过 程 数 据 库 中 的 监 测 数 据 存 储 表 宜 按 表 1 1 进 行 设 计。表 1 1 监 测 数 据 存 储 表表名 监测参数名称列名 数据类型 索引 是否为空 说明时间 d a t e t i m e P r i m a r y k e y 否 采集时间测点 1 f l o a t 是 测点 1 监测数据测点 2 f l o a t 是 测点 2 监测数据 是 测点 n f l o a t 是 测点 n 监测数据9.2.4 结 构 状 态 数 据 库 中 的 安 全 预 警 结 果 表 宜 按 表 1 2 进 行 设 计。DB50/T 111520211 6表 1 2 安 全 预 警 结 果 表表名 安全预警结果表列名 数据类型 索引 是否为空 说明I D f l o a t P r i m a r y k e y 否 序号T a b l e N a m e n v a r c h a r(5 0)否表名（类型名）C o l u m n N a m e n v a r c h a r(5 0)否字段名（测点名）D a t e t i m e d a t e t i m e 否 预警发生时间W a r n i n g T y p e i n t 否 预警类型W a r n i n g V a l u e f l o a t 否 预警值G e n e r a l A l a r m U p V a l u e f l o a t 否 一级预警上限值G e n e r a l A l a r m D o w n V a l u e f l o a t 否 一级预警下限值S e v e r e A l a r m U p V a l u e f l o a t 否 二级预警上限值S e v e r e A l a r m D o w n V a l u e f l o a t 否 二级预警上限值I s H a n d l e b i t 否 是否处理标记值9.2.5 系 统 参 数 数 据 库 中 的 系 统 参 数 表 宜 按 表 1 3 进 行 设 计。表 1 3 系 统 参 数 表表名 系统参数表列名 数据类型 索引 是否为空 说明T a b l e N a m e n v a r c h a r(5 0)P r i m a r y k e y 否 表名（类型名）C o l u m n N a m e n v a r c h a r(5 0)P r i m a r y k e y 否 字段名（测点编号）列名 数据类型 索引 是否为空 说明C o l l e c t i o n T y p e n v a r c h a r(5 0)P r i m a r y k e y 否 采集类型P o r t n v a r c h a r(5 0)否 采集端口DB50/T 111520211 7表 1 3 系 统 参 数 表（续）表名 系统参数表列名 数据类型 索引 是否为空 说明A d d r e s s n v a r c h a r(5 0)否 设备地址F r e q u e n c y i n t 否 采样频率（H Z）S t a t u s i n t 否 测点状态值9.2.6 系 统 维 护 数 据 库 中 的 系 统 自 诊 断 状 态 表 宜 按 表 1 4 进 行 设 计。表 1 4 系 统 自 诊 断 状 态 表表名 系统自诊断状态表列名 数据类型 索引 是否为空 说明I D f l o a t P r i m a r y k e y 否 序列号T i m e d a t e t i m e 否 诊断时间T y p e N u m i n t 否 自诊断类型S t a t u s C o n t e n t x m l 否 自诊断状态内容9.2.7 桥 梁 信 息 数 据 库 中 的 桥 梁 信 息 表 宜 按 表 1 5 进 行 设 计。表 1 5 桥 梁 信 息 表表名 桥梁信息表列名 数据类型 索引 是否为空 说明N a m e n v a r c h a r(5 0)P r i m a r y k e y 否 桥梁名称T y p e n v a r c h a r(5 0)否 桥梁类型S i z e C o n t e n t x m l 否 桥梁相关基本信息D e s c r i p t i o n x m l 否 病害描述I m a g e 1 I m a g e 否 图片 1 I m a g e n I m a g e 否 图片 n9.2.8 施 工 监 控 数 据 库 中 的 施 工 监 测 记 录 表 宜 按 表 1 6 进 行 设 计。DB50/T 111520211 8表 1 6 施 工 监 测 记 录 表表名 施工监测记录表列名 数据类型 索引 是否为空 说明I D f l o a t P r i m a r y k e y 否 序列号T i m e d a t e t i m e 否 记录时间P r o j e c t N a m e n v a r c h a r(5 0)否 监控项目名D e s c r i p t i o n n v a r c h a r(m a x)否 监控记录描述R e p o r t i m a g e 否 监控数据和报告9.3 数 据 管 理 机 制 要 求9.3.1 宜 采 用 基 于 数 据 库 的 数 据 管 理 方 法，并 提 供 方 便 的 接 口 和 完 整 的 数 据 控 制 功 能。9.3.2 宜 采 用 成 熟 的 关 系 型 数 据 库，具 有 字 符 界 面 和 图 形 界 面，易 于 开 发 维 护。9.3.3 应 具 有 用 户 权 限 控 制 功 能，并 具 有 监 控 数 据 库 运 行 状 态、自 动 调 整 数 据 缓 冲 区 大 小 的 功 能。9.3.4 应 能 定 义 数 据 存 储 的 有 效 区 间，具 备 快 速 提 交、成 组 提 交、多 块 读 出 与 写 入 技 术，减 少 输 入 输出 量。9.3.5 当 数 据 库 的 状 态 出 现 异 常 时 应 自 动 给 出 提 示，并 自 动 给 出 相 应 的 操 作 建 议。9.3.6 数 据 库 应 进 行 备 份。9.3.7 应 提 供 公 共 数 据 接 口。1 0 结 构 安 全 预 警 模 块1 0.1 一 般 规 定1 0.1.1 应 结 合 桥 梁 检 测、管 养 数 据 进 行 结 构 安 全 评 估 和 预 警。1 0.1.2 A、B 类 运 营 状 态 监 测 系 统 应 自 动 给 出 结 构 安 全 评 估 报 告，每 年 不 少 于 2 次；C 类 运 营 状 态 监测 系 统 宜 给 出 结 构 安 全 评 估 报 告，每 年 不 少 于 1 次。1 0.1.3 针 对 结 构 各 类 监 测 参 数 应 建 立 两 级 预 警 指 标：a）一 级 预 警 表 示 桥 梁 出 现 异 常 情 况，需 密 切 关 注 桥 梁 结 构 环 境 和 响 应，并 采 取 适 当 措 施 以 确 保 桥梁 的 安 全 运 营；b）二 级 预 警 表 示 桥 梁 可 能 出
