城镇建筑有线电视网络建设技术规范DB45／T 808-2021.pdf

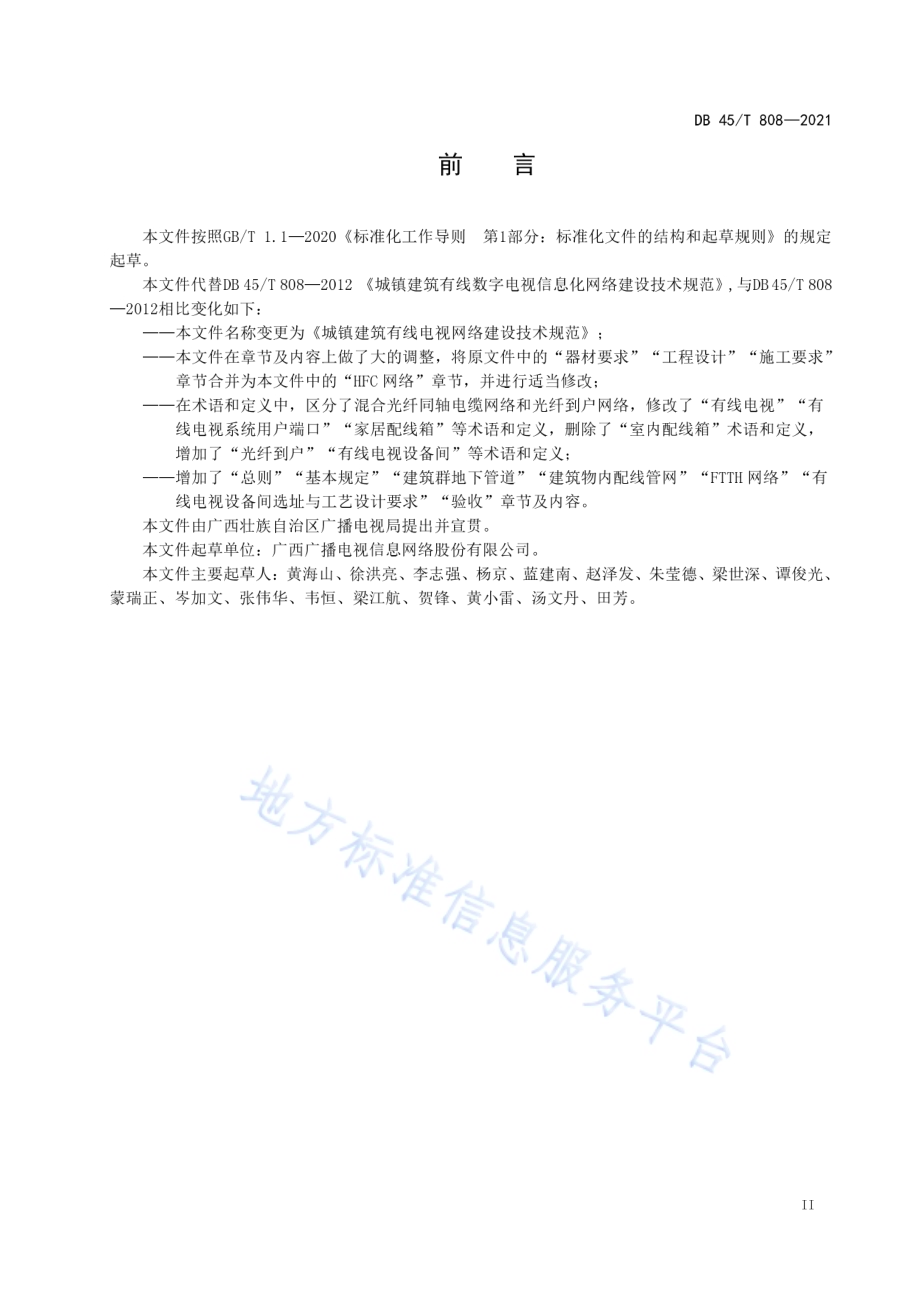

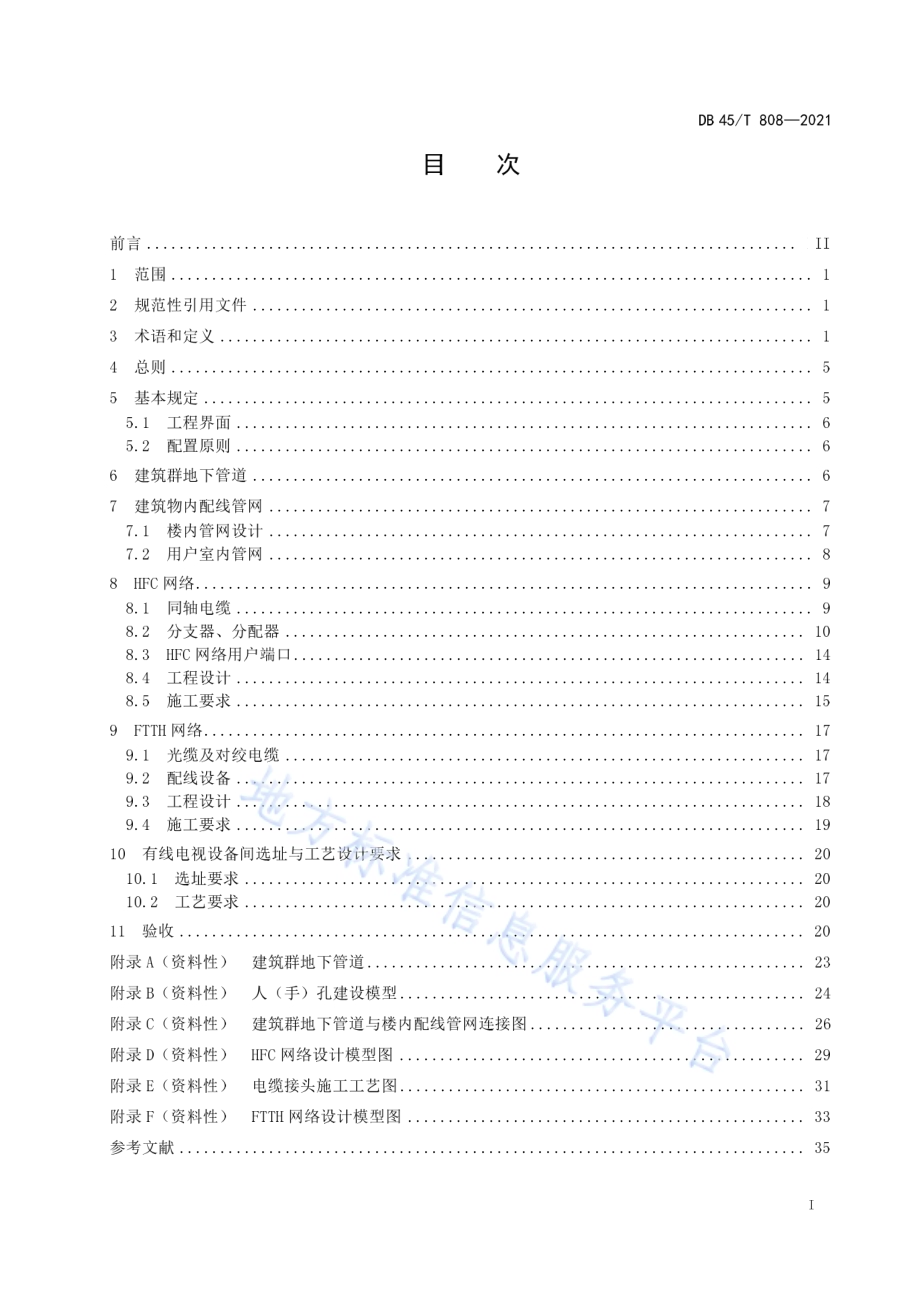

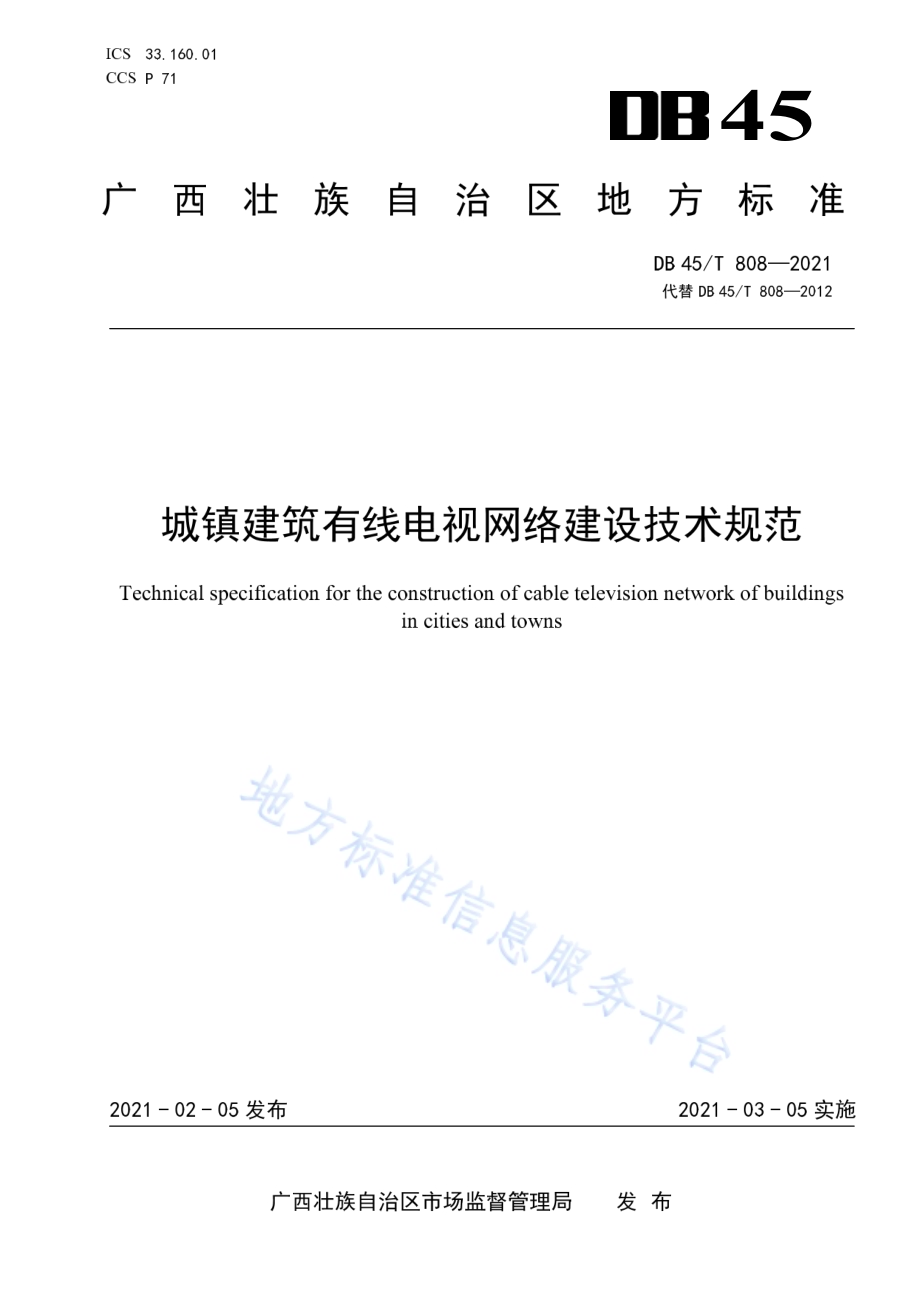

ICS 33.1 60.0 1 CCS P 71 45 广西壮族自治区地方标准 DB 45/T 808 2021 代替 DB 45/T 8 08 20 12 城镇建筑有线电视网络建设技术规范 Technical specification for the construction of cable television network of buildings in cities and towns 2021-02-05 发布 2021-03-05 实施广西壮族自治区市场监督管理局 发布 DB 45/T 8 08 20 21 I 目次 前言.II I 1 范围.1 2 规范性引 用文件.1 3 术语和定 义.1 4 总则.5 5 基本规定.5 5.1 工程界 面.6 5.2 配置原 则.6 6 建筑群地 下管道.6 7 建筑物内 配线管网.7 7.1 楼内管 网设计.7 7.2 用户室 内管网.8 8 H FC 网络.9 8.1 同轴电 缆.9 8.2 分支器、分配器.10 8.3 H FC 网 络用户端口.14 8.4 工程设 计.14 8.5 施工要 求.15 9 F TT H 网络.17 9.1 光缆及 对绞电缆.17 9.2 配线设 备.17 9.3 工程设 计.18 9.4 施工要 求.19 10 有线电 视设备间选址与工艺设计要求.20 10.1 选址 要求.20 10.2 工艺 要求.20 11 验收.20 附录 A（资料 性）建筑 群地下管道.23 附录 B（资料 性）人（手）孔建设模型.24 附录 C（资料 性）建筑 群地下管道与楼内配线管网连接图.26 附录 D（资料 性）HF C 网 络设计模型图.29 附录 E（资料 性）电缆 接头施工工艺图.31 附录 F（资料 性）FT TH 网络设计模型图.33 参考文献.35 DB 4 5/T 80 8 20 21 III 前言 本文件按照GB/T 1.12 0 20标准化工作导则 第1部分：标 准化文件的 结构和起草 规则的规 定 起草。本文件代替D B 45/T 80 8 20 12 城镇建筑有线数字电视信息化网络建设技术规范,与DB 45/T 80 8 20 12相比 变化如下：本文件名称变更为城镇建筑有线电视网络建设技术规范；本文件在章节及内容上做了大的调整，将原文件中的“器材要求”“工程设计”“施工要求”章节合并为本文件中的“HF C 网络”章节，并进行适当修改；在术语和定义中，区分了混合光纤同轴电缆网络和光纤到户网络，修改了“有线电视”“有 线电视系统用户端口”“家居配线箱”等术语和定义，删除了“室内配线箱”术语和定义，增加了“光纤到户”“有线电视设备间”等术语和定义；增加了“总则”“基本规定”“建筑群地下管道”“建筑物内配线管网”“FT TH 网络”“有 线电视设备间选址与工艺设计要求”“验收”章节及内容。本文件由广西壮族自治区广播电视局提出并宣贯。本文件起草单位：广西广播电视信息网络股份有限公司。本文件主要起草人：黄海山、徐洪亮、李志强、杨京、蓝建南、赵泽发、朱莹德、梁世深、谭俊光、蒙瑞正、岑加文、张伟华、韦恒、梁江航、贺锋、黄小雷、汤文丹、田芳。DB 45/T 8 08 20 21 1 城镇建筑有线电视网络建设技术规范 1 范围 本文件规定了广西壮族自治区境内城镇建筑有线电视网络建设的术语、定义、总则、基本规定、建 筑群地下管道、建筑物内配线管网、HF C网络、FT TH网络、有线电视设备间选址和工艺设计要求。本文件适用于城镇建筑有线电视网络设施新建、改建和扩建工程的设计、施工和验收。2 规范性引用文件 下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。其中，注日期的引用文件，仅该日期对应的版本适用于本文件；不注日期的引用文件，其最新版本（包括所有的修改单）适用于本 文件。GB/T 4 20 8 外壳防护等级（IP代码）GB 5 03 11 综合布线系统工程设计规范 GB 5 03 73 通信管道与通道工程设计规范 GY/T 1 35 有线电视系统物 理发泡聚乙烯绝缘同轴电缆入网技术条件和测量方法 GY/T 1 37 有线电视系统用分支器和分配器（5 1 00 0 MH z）入网技术条件和测量方法 GY/T 1 95 有线电视系统 双向用户端口技术要求和测量方法 YD/T 98 8 通信光缆交接箱 3 术语和定义 下列术语和定义适用于本文件。3.1 混合光纤同轴电缆网络 hy br id f ibe r co ax ia l 以光纤/同轴 电缆混合介质为基础构建的有线电视基础网络（HF C）。3.2 光纤到户 fi be r to t he ho me 有线电视网络或其他网络中，仅用光纤媒质连接接入网局端和家庭住宅的接入方式（FT TH）。3.3 地下管道 un de rg ro un d d uc t 有线电视网络线缆的一种地下敷设通道。由管道、人（手）孔、室内外引上管和建筑物引入管等组 成。3.4 配线管网 th e wi ri ng pi pe li ne n etw or k 由建筑物外线引入管、建筑物内的竖井、管、桥架等组成的管网。DB 45/T 8 08 20 21 2 3.5 线缆 c ab le 光缆与电缆的统称。3.6 有线电视设备间 c ab le te le vi si on ro om 建筑物内 具 备线缆引 入、安装 有线电视设备的 专 用 或共 用 房屋。3.7 用户接入点 t he s ub scr ib er a cc ess p oi nt 有线电视 业务经营者 网络接 入 的部位，是 有线电视 业务经营者 与建筑物建设 方 的工程界面。通常 设 置电缆分配器箱、分配器 或 光缆分纤箱、光分 路 器。3.8 电缆分配器箱 c oa xi al ca bl e in ter se ct io n box 安装 在建筑物内 放 置有线电视 无源 分配网络器件的箱 体。3.9 光缆交接箱 opt ic al ca bl e in te rse ct ion box 用于室 外 连接主 干 光缆与配线光缆的接口设备。3.10 光缆分纤箱 o pt ic al fi be r ca bl e d is tr ib ut ion b ox 用于室 外、楼道内 或 室内连接配线光缆与 入 户光缆的配线设备。3.11 配线线缆 wi ri ng c ab le 用户接 入点至 建筑群光缆的 汇聚 配线设备 之 间，或 用户接 入点 与城 市 有线电视主 干 地下管道 互通 的 人（手）孔 之 间连接的线缆。3.12 入户线缆 su bs cr ib er ca bl e 用户接 入点 配线设备 至 家居配线箱 之 间连接的线缆。3.13 户内线缆 in doo r c ab le 家居配线箱 至 户内有线电视信息 插座 模 块之 间连接的线缆。3.14 家居配线箱 h o u se hold di st ri bu tion box 安装 于 住 户内的 多功能 配线箱 体。DB 45/T 8 08 20 21 3 3.15 终端盒 t erm in al b ox 户内线缆的终端部位盒体。3.16 信息插座 te le co mm un ica ti on s ou tle t 支持有线电视业务的线缆终端模块。3.17 桥架 c ab le tr ay 梯架、托盘及槽盒的统称。3.18 人孔（井）m an ho le 人可以由此孔进出地下管道的弱电井。3.19 手孔 h an dho le 即缩小的人孔，是安装、拆卸、清洗和检修设备内部装置的弱电井。手孔与人孔的结构基本相同，由一个短筒节，盖上一块盲板构成。3.20 分配器 s pli tt er 将一个输入口的HF C网络 信 号能量均等或不等地分配到两个或多个输出口的装置。3.21 分支器 t ap 在HF C网络信 号传输的过程中，有控制地分支出一路或若干路较小功率信号的设备。3.22 H FC网络用户端口 H FC su bs cr ib er po rt 连通HF C网络 和用户 终端接收设备的接口装置。3.23 光工作站箱 o pt ic al no de b ox 安装在住宅小区或商务办公区内可放置有线电视光工作站设备的箱体。3.24 物理发泡聚乙烯绝缘同轴电缆 c oax ia l c ab le wi th ph ys ic all y-fo am ed pol ye th yl en e in su la te d 其内导体和外导体之间的绝缘介质采用物理发泡聚乙烯绝缘材料制成的同轴电缆。DB 45/T 8 08 20 21 4 3.25 分支损耗 ta pp in g lo ss HF C网络主 路输 入 端电 平 与分支 输 出端电 平之差，单位为分 贝（d B）。3.26 分配损耗 di st ri buti on lo ss 在 各输 出端 良好匹 配的 情况 下，HFC 网 络 传输 信 号 在 输入 端与 输 出端的信 号 电 平差，单位为分 贝（d B）。3.27 插入损耗 in se rt io n los s HF C网络主 路输 入 端电 平 与主 路输 出端电 平之差，单位为分 贝（d B）。3.28 反向隔离 re turn i so lat io n 从 HF C网络主 路输 出端加 入 的信 号 电 平 与分支 输 出端 测得 的电 平之差，单位为分 贝（d B）。3.29 反射损耗 re turn l os s HF C网络 入射 波 电 平 与 反射波 电 平之差，单位为分 贝（d B）。3.30 相互隔离 mutual i so lat io n 在 待测 HFC网 络系统的 频率 范围内，任意频率 上系 统 某个输 出口与 另一 个输 出口 之 间的 衰减，对 任 何特 定的设施，总 是取其频率 范围内 所测得 的 最差值 作为相 互隔离值，以 分 贝（d B）表示。3.31 带内平坦度 f la tn es s i n op er at ing b an d 在HF C网络工 作 频带 内 各频率点 电 平 相对于基准 频率点输 出电 平 的变化 量，以 分 贝（d B）表示。3.32 比特误码率 b it e rr or ra ti o 数字 通 信系统中单位 时 间内 错误码元 数与发 送 总 码元 数 之 比。3.33 调制误差率 m od ul at ion e rr or r ati o 标称 矢量幅度 的 平方 和与 误差矢量幅度 的 平方 和 之 比。3.34 电平 l ev el HF C网络中信 号功率（Pi）与基准 功率（Po）比的 分 贝值，即：1 0 lg Pi/Po，通常也 用 d B V 表示。即以 在75 阻抗 上 产生 1 V 电 压 的 功率（0.01 3 3 W）为基准。DB 45/T 8 08 20 21 5 3.35 数字频道电平 l ev el of d ig it al ly chan ne l 频道内载波信号的平均功率。通常用 d B V 表示。3.36 模拟频道电平 l ev el of a na lo g cha nn el 模拟信号中图像载波峰值功率。通常用 d B V 表示。3.37 光工作站 op ti ca l no de 具有下行光接收机、上行光发送机和网络管理等功能的一种HF C网络光 传输设备。3.38 光纤连接器 o pt ic al fi be r co nn ect or FTT H网络中，由 跳纤或尾纤和一个与插头匹配的适配器组成。3.39 光纤适配器 o pt ic al fi be r ad ap ter FTT H网络中，将光纤连接器与光纤连接器 之间实现光学连接的器件。3.40 光分路器 op ti ca l po wer s pl it te r FTT H网络中，用于 实现光信号的功率耦合及分配功能的无源光器件。3.41 对绞电缆 ba la nc ed c abl e 由一个或多个金属导体线对组成的对称电缆。4 总则 4.1 有线电视网 络应当使用 专用信道完 整传输广播 电视节目，采用混合光 纤同轴电缆 网（HFC 网 络）或光纤到户（FTT H 网络）的接 入方式进行建设。4.2 城镇建筑有 线电视网络 的新建应采 用光纤到户 的接入方式；对已有有 线电视网络 的改建或扩 建，有条件的宜采用光纤到户的接入方式。4.3 有线电视网 络工程应选用 符合国家 现行有关技 术标准的定 型产品，未 经产品质量 监督检验机 构鉴 定合格的设备及主要材料，不得在工程中使用。4.4 有线电视网 络工程应贯 彻执行国家 的技术经济 政策，应做到 安全可靠、技术先进、经济合理、整 体美观、维护管理方便。4.5 有线电视网络工程的设计除应符合本文件外，尚应符合国家现行有关 标准的规定。5 基本规定 DB 45/T 8 08 20 21 6 5.1 工程界面 5.1.1 新建有线电 视网络工程 的地下管道、配线管网、有线电视 设备间等设 施，必须 与 建筑工程同 步 设计、同 步 施工。5.1.2 有线电视网 络工程建设 应以 用户接 入点 为界面，有线电视 业务经营者 和建筑物建 设 方各 自 承担相 关 的工程 量。工程 实 施 应符 合下 列 规定：a)规 划红 线范围内建筑群地下管道及建筑物内的配线管网 应 由建筑物建设 方负责 建设；b)规 划红 线范围内建筑群及建筑物内有线电视网络设施的 安装空 间及 房屋（有线电视设备间），应 由建筑物建设 方负责 提 供；c)用户接 入点 设置的配线设备建设分工 应符 合下 列 规定：1)有线电视 业务经营者 和建筑物建设 方共 用光缆 交 接箱、电缆分配器箱、光缆分纤箱 或 配 线 柜时，由建设 方 提 供 箱 体 并 安装，箱 体 内连接配线线缆的配线模 块应 由有线电视 业务经营者 提 供 并 安装；2)有线电视 业务经营者 和建筑物建设 方 分 别 设置光缆 交 接箱、电缆分配器箱、光缆分纤箱或 配线 柜时，应各 自 负责 箱 体或机柜 的建设 安装。d)配线线缆 应 由有线电视 业务经营者负责 建设，入 户线缆 应 由建筑物建设 方负责 建设；e)用户室内家居配线箱、终 端 盒、信息 插座、户内线缆 应 由用户 或房屋 建设 方负责 建设 安装。5.2 配置原则 5.2.1 每 楼 层住 户 较少时，用 户接 入点宜 跨 楼 层覆盖 住 户。配线 管网的设置 应能满足 用户接 入点跨 楼 层覆盖住 户的 需 求。5.2.2 地下管道的 管孔容 量、用 户接 入点 处 预留 的配 线设备 安装 空 间、有线 电视设备间 面 积，应满 足 有线电视 业务 接 入 的 需 要。5.2.3 地下管道的 总容 量应 根据 管孔 类 型、线缆 敷 设 方式，以 及 线缆的 终期 容 量 确 定，并 应符 合下 列 规定：a)地下管道的管孔 应 根据 敷 设的线缆 种 类 及数 量 选用，可 选用单孔管 或多 孔管。单孔管内 穿 放多 条 线缆 时应 套子 管；b)每一条 线缆 应 单 独占 用 多 孔管的 一个 管孔 或 单孔管内的 一个 子 管；c)地下管道 应至少 设置 一个 单孔管 或多 孔管 专 用于有线电视网络的线缆 敷 设。5.2.4 建筑物内配线管网的导管与 槽盒 尺寸 应满足敷 设的线缆数 量 的要求。5.2.5 住 户室内 应 预留 家居配线箱的 安装空 间。5.2.6 建筑物内单 元 的楼道 处或弱 电 竖井 内 应 预留 配线设备的 安装空 间。5.2.7 有线电视设备间的设置 应符 合下 列 规定：a)50 0 户 以 上规 模 住宅 区 或 建筑群 应 设置 一 间有线电视设备间，且 与 其 它 业务 设备间相 隔离；b)有线电视设备间面 积 不宜 小于 10 m 2；c)有线电视设备间内 应 设置 至少一路带 保 护 接地的单相 AC 22 0 V外 电，功率 不 小于 10 k W。6 建筑群地下管道 6.1 建筑群 之 间的有线电视网络线缆 应采 用地下管道 方式敷 设，建筑群地下管道 示意 图参 见 附 录A图A.1。6.2 建筑群地下管道 应 与建筑群道 路 同 步 建设，并 应 与城 市 有线电视主 干 地下管道相连接。6.3 建筑群地下 管道 路 由 宜以 有线电视 设备间为中 心 向外敷 设，且 应 选 择 在人行道、人行道 旁绿 化 带 上 敷 设。DB 45/T 8 08 20 21 7 6.4 地下管道宜采用塑料管或钢管。地下综合管线较多及腐蚀情况比较严重的地段，宜采用塑料管。6.5 地下管道在下列情况下宜采用钢管：a)管道附挂在桥梁上或跨越沟渠，或需要悬空布线的地段；b)管道跨越主要道路，不具备包封条件的地段；c)管道埋深过浅或路面荷载过大的地段；d)建筑物引入管道或引上管道的暴露部分。6.6 地下管道的埋深应符合下列规定：a)建筑群内管道最 小埋深宜符合表 1 的规定；表1 管道最小埋深 单位为米 管材规格 管道位置 绿化带 人行道 车行道 塑料管 0.5 0.7 0.8 钢管 0.3 0.5 0.6 b)在经过市政道路时，埋深要求应符合 G B 50 373 的 有 关规定。6.7 建筑群内地下管道宜采用外径不小于 11 0 mm 的 单孔管或多孔管。6.8 人（手）孔设置的选择应符合下列规定：a)在管道拐弯处、管道分支点、设有光缆交接箱处、交叉路口、道路坡度较大的转折处、建筑物 引入处、采用特殊方式过路的两端等场合，宜设置人（手）孔；b)交叉路口的人（手）孔位置宜选择在人行道上；c)人（手）孔位置不应设置在建筑物的主要出入口、货物堆积、低洼积水等处；d)与城市 有线电视主干地下管道相通的人（手）孔位置，应便于与有线电视管道衔接。6.9 建筑物外地下管道应设置人孔、建筑物单元内引入管道宜设置手孔。6.10 人孔使用砖 块砌成，内 空尺寸（长 宽深）应不小于 90 0 mm 900 mm 1 20 0 mm，并 使用复合 材料盖板铺平路面。人孔建设示意图参见附录 B 图 B.1。6.11 人孔的墙宽为2 4 0 mm（不 含灰沙面层），井口部位制作截面为 24 0 mm 16 0 mm 的钢筋混凝土圈樑。6.12 地下管道与其它地下管线及建筑物间的最小净距应符合 G B 5 03 73 的 有 关 规定。6.13 既有建筑有线电视设施建设工程宜使用原有地下管道。7 建筑物内配线管网 7.1 楼内管网设计 7.1.1 地下管道线 缆直接引入 建筑物单元 内的，应在 建筑物单元 的上引线处 设置手孔，手孔内空尺寸（长宽深）应不小于 50 0 mm 50 0 mm 80 0 mm。地下管道 至手孔应敷设一根直径不小于 11 0 mm 的单孔管或多孔管，埋深 为 30 0 mm 50 0 mm。手孔建 设示意图参见附录 B 图 B.2。7.1.2 手孔使用砖块砌成，墙宽为 2 40 mm（不含灰沙面层），井口部位制作截面为 24 0 mm 12 0 mm 的 钢筋混凝土圈樑。7.1.3 地下管道线缆引入建筑物地下 一层的，应做好防水、排水措施。7.1.4 建筑物楼内配线管网应包括弱电竖井、导管、桥架等，其设置应符合下列规定：DB 45/T 8 08 20 21 8 a)导管、槽盒不应 设置在电 梯或供 水、供 气、供 暖 管道 竖井 中，不宜 设在强电 竖井 中；b)地下 一层 配线管网 应便 于与地下 通 信管道相 衔 接；c)低 层、多层、中 高 层 建筑楼 层 间 宜采 用导管 暗 敷 设，高 层 建筑楼 层 间 宜采 用 弱 电 竖井 与导管 暗 敷 设相结合的 方式；d)弱 电 竖井应 上、下贯 通，并 应靠 近 或 设置在设备间内；e)引 入 室内家居配线箱的 入 户导管 不宜少 于2 根。7.1.5 地下管道与楼内配线管网的设置参 见 附录 C。7.1.6 导管 或桥架 在 穿越 建筑结构 沉降缝、伸 缩 缝、抗 震缝 时，应采取 补偿措 施。7.1.7 竖向 导管 外 径 宜 为5 0 mm 10 0 mm，槽盒 规 格 宽高 宜 为（50 mm 50 mm）（400 mm 150 mm），入 户导管 外 径 宜 为1 5 mm 25 mm。7.1.8 导管 暗 敷 设 宜采 用 钢 管和 硬 质 塑 料管，埋 设在 墙 体 内的导管 外 径 不应 大于 50 mm，埋 设在楼地 板 面 层 内的导管 外 径 不应 大于 25 mm，并 应符 合下 列 规定：a)导管 直 线 敷 设 每 30 m 处，或 在 路 由 交 叉、转弯 时应 加 装过路 箱（盒）；b)导管 弯曲 敷 设 时，其路 由 长 度应 小于 15 m，且 该 段 内 不得 有 S弯。连 续弯曲超 过 2 次 时，应 加 装过路 箱（盒）；c)导管的 弯曲 部位 应安 排 在管 路 的端部，管 路 夹角 不得 小于 9 0；d)导管 弯曲半径 不应 小于导管 外 径 的6 倍，如导管 外 径 大于 50 mm 时，不应 小于 1 0 倍；e)导管管口 应 光 滑，并加有 护 口 保 护，管口 伸 出部位 宜 为2 5 mm 50 mm。7.1.9 线缆 桥架 设置和线 槽 保 护 要求：a)线缆 桥架 底 部 应 高 于地面 2.2 m 及 以 上，顶 部 距 建筑物楼 板不宜 小于 30 0 mm，与梁及 其他 障碍 物 交 叉 处 间的 距 离不宜 小于 50 mm；b)线缆 桥架 水 平敷 设 时，支 撑 间 距 宜 为1.5 m 3 m。垂直 敷 设 时 固 定在建筑物结构 体 上的间 距 宜 小于 2 m，距 地1.8 m 以 下部 分 应 加 金属盖板 保 护，或采 用 金属 走 线 柜包 封，柜 门 应可 开启；c)直 线 段 线缆 桥架每 超 过 15 m 30 m 或跨 越 建筑物变 形缝 时，应 设置 伸 缩 补偿 装 置；d)金属 线 槽敷 设 时，在 下 列情况 下 应 设置支 架或 吊 架：线 槽 接头 处；每 间 距 3 m 处；离 开 线 槽两 端出口 0.5 m 处；转弯 处；e)塑 料线 槽槽 底固 定 点 间 距 宜 为1 m；f)线缆 桥架 和线 槽 转弯半径 不应 小于 槽 内线缆的 最 小 允许弯曲半径，线 槽 直角弯 处最 小 弯曲半径 不应 小于 槽 内 最 粗 缆线 外 径 的10 倍；g)桥架 和线 槽 穿 过防 火墙 体或 楼 板时，缆线 布放完成 后 应采取防 火封堵措 施。7.1.10 当有线电视线缆与电 力 线缆 采 用同 一桥架敷 设 时，桥架 内 应采 用 金属板隔 开，间 距 应符 合设计 要求。7.1.11 导管、桥架 等与 其他 管线的 最 小 净距 应符 合 G B 5 03 11 的有 关 规定。7.2 用户室内管网 7.2.1 用户室内 应 设置家居配线箱。家居配线箱 宜安装 在 套 内 走廊、门厅 或 起居室等 便 于 维 修 维护处，箱 底距 地 高 度宜 为5 0 0 mm。7.2.2 家居配线箱到 各房 间有线电视 终 端 盒应采 用 星 型结构 敷 设 暗 管。7.2.3 客厅、书 房 和 卧 室等 应 设置有线电视 终 端 盒。每个终 端 盒敷 设 一 根 外 径 为1 5 mm 25 mm 塑 料管 与家居配线箱连接。7.2.4 距 家居配线箱 水 平 150 mm 20 0 mm 处应 预留 AC 22 0 V带 保 护 接 地的单相 交 流 电 源插座，并 应 将 电 源 线 通过 导管 暗 敷 设 至 家居配线箱。电 源 接线 盒 面 板 底边 宜 与家居配线箱 底边 平 行。DB 45/T 8 08 20 21 9 8 H FC 网络 8.1 同轴电缆 8.1.1 型号、技术要求 8.1.1.1 型号应选用 GY/T 1 35 中 的 四种：a)SYW V-75-5-I（绝缘外径为4.8 mm，特性阻抗为7 5 的物理发 泡聚乙烯绝缘、聚氯乙烯护套射 频同轴电缆。以下简称“-5 电缆”）；b)SYW L Y-75-9-I（绝缘外径 为9 mm，特 性阻抗为7 5 的物理发泡聚乙烯绝缘、铝管外导体、聚 乙烯护套 I 类同轴电缆，以下简称“-9 铝管电 缆”）；c)SYW L Y-75-12-I（绝缘外 径为1 1.5 mm，特性阻抗为7 5 的物 理发泡聚乙烯绝缘、铝管外导体、聚乙烯护套 I 类同轴电缆。以下简称“-12 铝管电 缆”）；d)SYW L Y-75-13-I（绝缘外径 为 1 3.03 mm，特性阻抗为7 5 的物理发 泡聚乙烯绝缘、铝管外导体、聚乙烯护套 I 类同轴电缆。以下简称“-13 铝管电 缆”）。8.1.1.2 选用电缆的技术要求应符合 G Y/T 135 中 相 应项目 的规定。具体尺寸要求见表 2；电气 性能要 求见表 3。表2 电缆的尺寸要求 单位为毫米 型 号 项 目 内导体直径 绝缘体直径 外导体直径 外护套厚度 外护套直径 SYWV-75-5-I 最小 0.98 4.60 0.69 6.9 标称 1.00 4.80 0.88 7.2 最大 1.02 5.00 5.8 7.5 SYWLY-75-9-I 最小 2.12 8.75 0.90 12.0 标称 2.15 9.00 1.15 12.3 最大 2.18 9.25 10.3 12.6 SYWLY-75-12-I 最小 2.74 11.20 1.00 14.8 标称 2.77 11.50 1.30 15.1 最大 2.80 11.80 12.8 15.4 SYWLY-75-13-I 最小 3.12 12.78 1.00 15.53 标称 3.15 13.03 1.30 15.78 最大 3.18 13.28 13.83 16.03 DB 45/T 8 08 20 21 10 表3 电缆的电气性能要求 型 号 缆芯介电 强度 a kV 绝缘电阻 b Mkm 护套介电强度 c kV 特性阻 抗 d 衰减常数 dB/100 m 回波损耗 dB 屏蔽衰减 dB SYWV-75-5-I 1.2 5 000 2.0（浸水 实验）3.0（火 花实验）753.0 5 MHz2.0 50 MHz4.7 200 MHz9.0 550 MHz15.8 800 MHz19.0 1 000 MHz22.0 300 MHz 及以下 22 300 MHz 以上 20 5 MHz85 50 MHz85 200 MHz90 500 MHz90 800 MHz90 SYWLY-75-9-I 1.0 5 000 2.0（浸水 实验）3.0（火 花实验）752.5 5 MHz1.0 50 MHz2.3 200 MHz4.5 550 MHz8.0 800 MHz9.9 1 000 MHz11.3 300 MHz 及以下 22 300 MHz 以上 20 5 MHz100 50 MHz100 200 MHz110 500 MHz110 800 MHz110 SYWLY-75-12-I 1.6 5 000 3.0（浸水 实验）5.0（火 花实验）752.0 5 MHz0.6 50 MHz1.7 200 MHz3.5 550 MHz6.0 800 MHz7.4 1 000 MHz8.5 300 MHz 及以下 22 300 MHz 以上 20 5 MHz100 50 MHz100 200 MHz110 500 MHz110 800 MHz110 SYWLY-75-13-I 1.6 5 000 3.0（浸水 实验）5.0（火 花实验）752.0 5 MHz0.5 50 MHz1.5 200 MHz3.0 550 MHz5.2 800 MHz6.3 1 000 MHz8.0 300 MHz 及以下 22 300 MHz 以上 20 5 MHz100 50 MHz100 200 MHz110 500 MHz110 800 MHz110 a 项目实验条件为：40 Hz60 Hz，1 min。b 项目实验条件为：500 V（直流），20。c 项目实验条件为：40 Hz60 Hz。d 项目实验条件为：200 MHz。8.1.2 结构要求 电缆内导 体 和 外 导 体之 间的 绝缘体应使 用物 理 发 泡聚乙烯 材料。铝 管电缆内导 体采 用单 根圆铜 线 或 铜 包 铝 线，外 导 体采 用 无 缝铝 管 或 整 体 焊 接 铝 管；-5电缆内导 体采 用单 根圆铜 线，编织 网材料 采 用 铝塑 复 合 膜 和 镀 锡圆铜 线 或 铝 合 金 线 编织，编织 线标称 直径 为 0.1 2 mm 0.18 mm，编织密 度 45，填充系数 0.42，编 数为64（含 64）96（含 9 6）。8.2 分支器、分配器 8.2.1 分支器 应 选用 G Y/T 13 7中 防 水 电 流 通过 型分支 损耗 为8 d B，1 0 d B，12 d B，14 d B 的 一 分支器和 二 分支器，其 要求 应符 合 G Y/T 1 37中 相 应 项 目 的规定。具体 性 能 参数 见 表 4。DB 45/T 8 08 20 21 11 表4 防水电流通过型分支器性能参数 项 目 单位 性 能 参 数 一 分 支 二 分 支 分支损耗 标称值 dB 8 10 12 14 8 10 12 14 允许偏差 1.5 插入损耗 5 MHz65 MHz dB 2.7 2.5 2.2 1.9 4.0 3.3 2.5 2.3 65 MHz550 MHz 2.5 2.3 2.0 1.7 4.0 3.3 2.5 2.3 550 MHz750 MHz 2.7 2.5 2.2 2.1 4.5 3.7 2.9 2.7 750 MHz1 000 MHz 3.0 2.7 2.5 2.2 4.5 3.7 2.9 2.7 反向隔离 5 MHz65 MHz dB 18 20 22 22 22 22 22 26 65 MHz550 MH z 20 22 22 22 22 22 22 26 550 MHz750 M Hz 20 20 20 20 18 20 20 22 750 MHz1 000 MHz 20 20 22 20 18 20 20 22 反射损耗 5 MHz65 MHz dB 14 14 65 MHz550 MH z 16 16 550 MHz750 M Hz 14 14 750 MHz1 000 MHz 14 14 相互隔离 5 MHz65 MHz dB 22 65 MHz550 MH z 30 550 MHz750 M Hz 22 750 MHz1 000 MHz 20 带内平坦度 dB 1.0 屏蔽衰减 dB 100 信号交流声比 dB 66 端口载流能力 A 6、10 通过电压 V 60（50 Hz）8.2.2 分配器 8.2.2.1 防水电流通过 型分配器 应选用 GY/T 13 7 中 防水 电流通过型 二分配器和 平衡型三分 配器，其 要求应符合 GY/T 1 37 中 相 应项目的规定。具体性能参数见表 5。DB 45/T 8 08 20 21 12 表5 防水电流通过型分配器性能参数 项 目 单位 性 能 参 数 二 分 配 器 三 分 配 器 分配损耗 5 MHz65 MHz dB 4.5 7.5 65 MHz550 MH z 4.2 6.8 550 MHz750 MH z 4.9 7.2 750 MHz1 000 MHz 5.5 7.9 相互隔离 5 MHz65 MHz dB 20 65 MHz550 MH z 22 550 MHz750 MH z 22 750 MHz1 000 MHz 22 反射损耗 5 MHz65 MHz dB 14 65 MHz550 MH z 16 550 MHz750 MH z 14 750 MHz1 000 MHz 14 带内平坦度 dB 1.0 屏蔽衰减 dB 100 信号交流声比 dB 66 端口载流能力 A 6、10 通过电压 V 60（50 Hz）8.2.2.2 通 用型分配器主要性 能 参数 见 表 6、表 7。表6 通用型分配器主要性能参数 项 目 单位 性 能 参 数 二 分 配 器 三 分 配 器 四 分 配 器 分配损耗 5 MHz65 MHz dB 4.2 6.3 8 65 MHz550 MH z 3.7 5.8 7.5 550 MHz750 MH z 4.0 6.5 8.0 750 MHz1 000 MHz 4.5 7.0 8.5 相互隔离 5 MHz65 MHz dB 22 65 MHz550 MH z 25 550 MHz750 MH z 22 DB 45/T 8 08 20 21 13 表 6 通用型分配器主要性能参数（续）项 目 单位 性 能 参 数 相互隔离 750 MHz1 000 MHz dB 22 反射损耗 5 MHz65 MHz dB 14 65 MHz550 MH z 16 550 MHz750 M Hz 14 750 MHz1 000 MHz 14 带内平坦度 dB 1.0 屏蔽衰减 dB 100 表7 通用型分配器主要性能参数 项 目 单位 性 能 参 数 端口数 六分配器 八分配器 十分配器 十二分配器 十四分配器 十六分配器 分配损耗 5 MHz65 MHz dB 10.5 11.5 13.0 14.0 14.3 15.0 65 MHz550 MH z 11 12.0 13.5 14.3 14.5 15.5 550 MHz750 M Hz 11.5 12.5 14.0 15.5 15.5 16.0 750 MHz1 000 MHz 12 13.0 14.5 16.0 16.0 16.5 相互隔离 5 MHz65 MHz dB 30 30 30 30 30 30 65 MHz550 MH z 28 28 28 28 28 28 550 MHz750 M Hz 26 26 26 26 26 26 750 MHz1 000 MHz 26 26 26 26 26 26 反射损耗 5 MHz65 MHz dB 17 17 16 16 15 15 65 MHz550 MH z 17 17 16 16 15 15 550 MHz750 M Hz 16 16 15 15 14 14 750 MHz1 000 MHz 16 16 15 15 14 14 带内平坦度 dB 1.0 屏蔽衰减 dB 100 DB 45/T 8 08 20 21 14 8.3 H FC 网络用户端口 HFC网络用户 端口 应采 用 金属 屏蔽 隔 直流 型单孔（T V）或双 孔（T V/DA TA）有线电视HFC网络 专 用信 息 插座，单孔信息 插座频率 范围5 M H z 1 00 0 M H z，双 孔信息 插座 电视（T V）端 口 具 有85 M H z 1 00 0 M H z 的 高 通 滤 波功能，数 据（DA TA）端 口 双向 5 M H z 1 00 0 M H z互 通，输入、输 出端口 均 为 7 5 公 制 F 型 插座。其 要求 应符 合G Y/T 1 95 中 相 应 项 目 的规定。具体 性 能 参数 应符 合 表 8的规定。表8 H FC 网络用户端口主要性能参数 项 目 单 孔 双 孔 频率范围/MHz 技术指标/dB 端 口 频率范围/MHz 技术指标/dB 插入损耗 5300 0.5 输入口-TV口 565 45.0 3001 000 1.0 871 000 5.0 输入口-DATA口 51 000 5.0 相互隔离 TV口-DATA口 565 60.0 871 000 26.0 反射损耗 565 14 输入口 565 16 87550 16 87550 16 550 14 5501 000 14 87108 14 TV口 108550 16 5501 000 14 D
