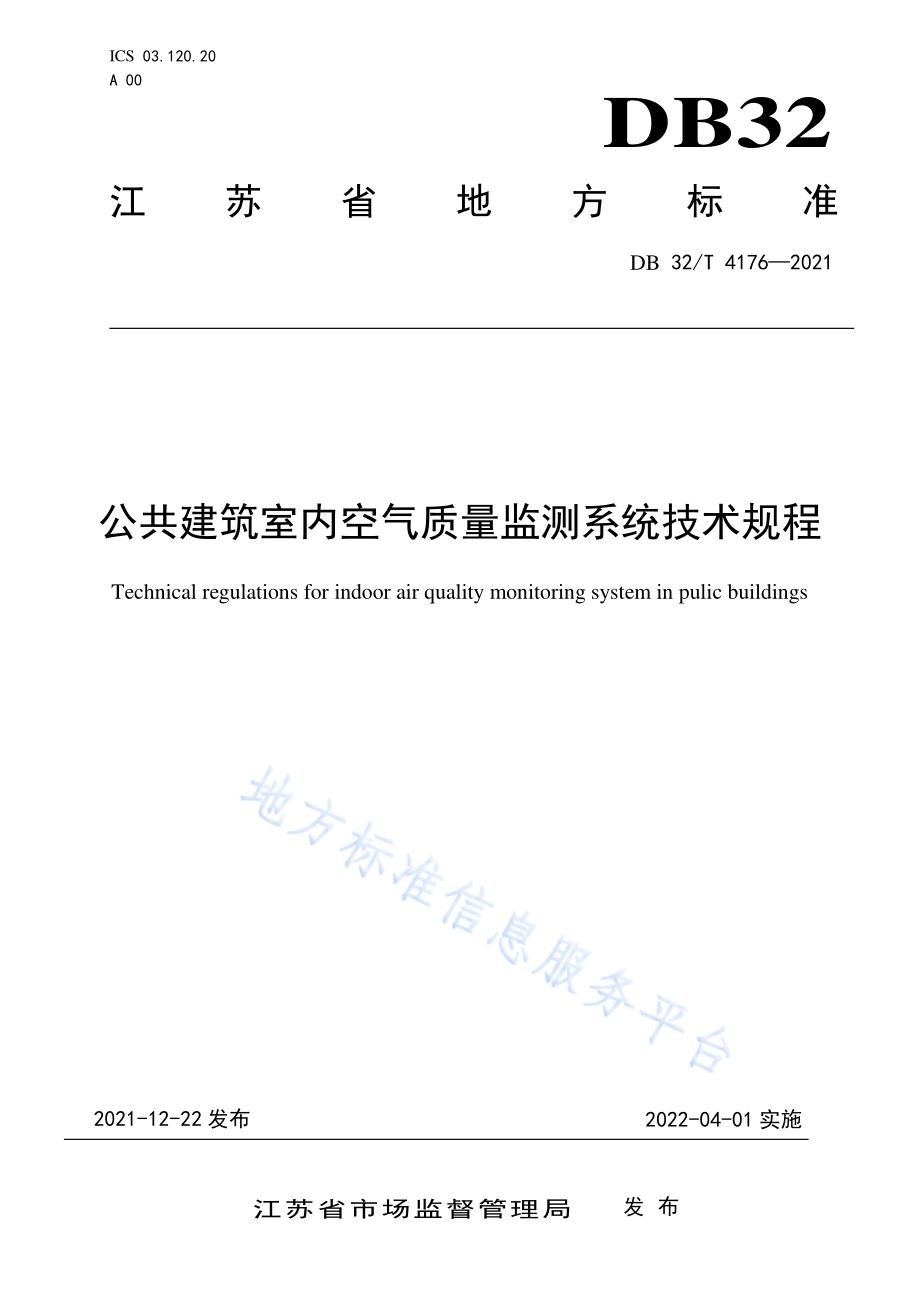

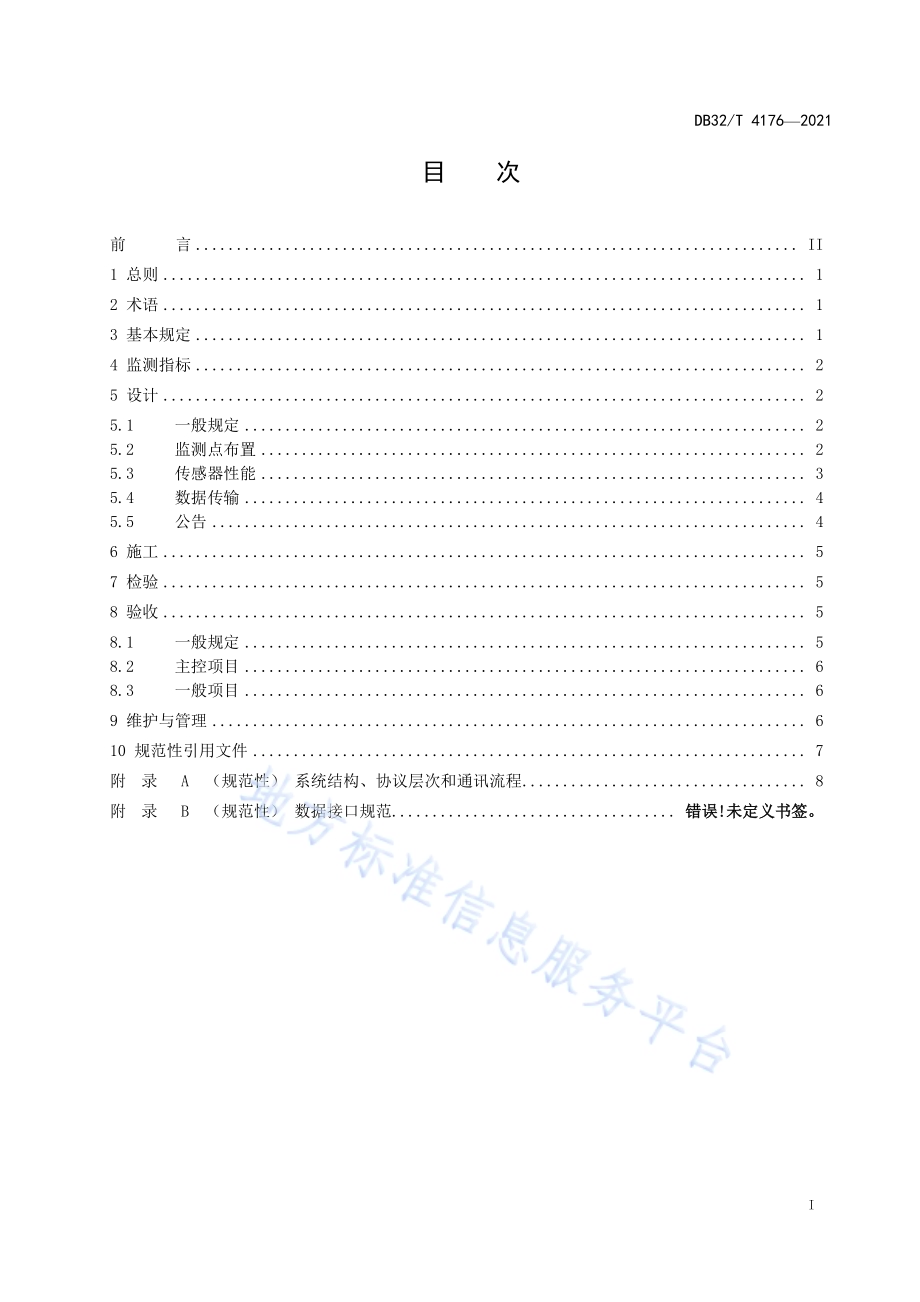

ICS 03.120.20 A 00 DB32 江苏省地方标准 DB 32/T 4176 2021 公共建筑 室内空气 质量监测 系统技术 规程 Technical regulations for indoor air quality monitoring system in pulic buildings 2021-12-22 发布 2022-04-01 实施 江 苏 省 市 场 监 督 管 理 局 发布 DB32/T 4176 2021 I 目 次 前 言.II 1 总则.1 2 术语.1 3 基本 规定.1 4 监测 指标.2 5 设计.2 5.1 一般规 定.2 5.2 监测点 布置.2 5.3 传感器 性能.3 5.4 数据传 输.4 5.5 公告.4 6 施工.5 7 检验.5 8 验收.5 8.1 一般规 定.5 8.2 主控项 目.6 8.3 一般项 目.6 9 维护 与管 理.6 10 规 范性 引用 文件.7 附录 A（规 范性）系统结 构、协议 层次 和通 讯流程.8 附录 B（规 范性）数据接 口规 范.错误!未定义书签。DB32/T 4176 2021 II 前 言 根据 省 住房 和城 乡建 设 厅关于 下达2020 年度 江苏 省建设 系统 科技 项目（计 划类）和 工程 建设 标准编制修 订项目（重 点类）的通知（苏 建科2020154 号）的要求，编 制组 经 广泛调 查研究，参 照国 际和国内 其他 省市 有关 标准，在 充分 征求 意见 的基 础 上，编制 了 公 共建 筑室 内 空气质 量监 测系 统技 术规程。本规程 共9 章，主要 技术 内 容包括：1、总 则；2、术 语；3、基本 规定；4、监测 指 标；5、设 计；6、施工；7、检验；8、验收；9、维护 与管 理；附录A、B。本规程 由江苏 省住 房和城 乡建设 厅负责 管理，由东 南大学（地址：南 京市四 牌楼2号，邮 政编 码：210096）负责 具体 技术 内 容 的解 释。各 单位 在执 行 过程中 若有 修改 意见 或建 议，请反 馈至 江苏 省工 程 建设标准 站（地址：南 京市 江 东北路287 号银 城广场B座4 楼，邮 政编 码：210036），以供今 后修 编时 参考。本规程 主编 单位、参 编单 位、主 要起 草人 和主 要审 查人：本规程 主编 单位：东 南大 学 本规程 参编 单位：南 京工 业大学 南京邮 电大 学 江苏省 疾病 预防 控制 中心 南京医 科大 学 江苏省 建筑 工程 质量 检测 中心有 限公 司 江苏省 妇幼 保健 院 南京市 建筑 设计 院有 限公 司 本规程 主要起 草人：钱华、龚红 卫、丁震、邵曦、郑晓红、刘聪、张艳、刘荔、张 庆松、夏彦 恺、赵奕华、张 玉彬、管超、杨刚、张建 忠、张伦、陈 振乾、黄海、郭 康旗、周 梓莹。DB32/T 4176 2021 1 公 共建筑 室内空气 质量监 测系统技 术规程 1 总则 1.0.1 为保 证公 共建筑 室 内空气 质量，保护 人员健康 和安 全，有 序开 展公共 建筑室 内空气 质量 监测 工作，制 定本 规程。1.0.2 本规 程适 用于 新 建、改建、扩建 的商 场、餐 厅、医 院、学 校、电影院、客运 站场等 公共 建筑 的人员密 集场 所室 内空 气质 量监测 系统，既 有建 筑改 造、其 他类 型建 筑的 室内 空气质 量监 测系 统 可 参 照 本规程。1.0.3 公共 建筑 室内空 气 质量监 测系统，除 应符合 本规程 外，还 应符 合国家 和江苏 省现行 有关 标准 的规定。2 术语 2.0.1 室 内空 气质 量indoor air quality 室内空 气质 量 是 对与 室内 空气环 境中 相关 的物 理、化 学及生 物等 因素 给人 员身 体健康 和心 理感 受 造成影响 的综 合性 描述 2.0.2 室 内空 气质 量监 测 系统 indoor air quality monitoring system 室内空 气质 量 监 测系 统是 通过安 装的 各类 监测 仪表 或传感 器，能连 续自 动监 测 室内空 气质 量监 测 指标，并 上传 至接 收终 端 可 查看和 对公 众显 示发 布的 系统，其中 应包 括监 测和 公告两 部分 功能。2.0.3 人 员密 集的 公共 建 筑场所densely populated enclosed space in public buildings 人员密 集的 公共 建筑 场所 主要指 同一 时间 内聚 集人 数超过50的 公共 建筑 场所。2.0.4 数 据集 成中 心data integration center 数据集 成中 心 是 通过 传输 网络与 自动 监控 设备 连接，并对 其发 出查 询和 控制 等指令 的数 据接 收、处理和管 理系 统。2.0.5 数 据采 集仪 data acquisition instrument 数据采 集仪 是从 系统 外部 采集数 据并 输入 到系 统内 部的数 据接 口设 备，被采 集 的数据 是已 被转 换 为电讯号 的各 种物 理量，可 以是模 拟量，也 可以 是数 字量。2.0.6 集 成式 数据 采集 仪 integrated data acquisition instrument 集成式 数据 采集 仪是指 将 多个或 者多 种类 型的 传感 器和数 据采 集模 块集 成于 一体的 设备。3 基本规 定 3.0.1 人员 密集 的公共 建 筑场所 应设置 室内 空气质 量监测 系统，监测 结果应 在建筑 主要出 入口 和各 楼层实时 公告。非 人员 密集 但对室 内空 气质 量要 求较 高的公 共建 筑场 所宜 设置 室内空 气质 量监 测 系 统，其他有监 测室 内空 气质 量需 求的建 筑场 所可 设置 室内 空气质 量监 测系 统。3.0.2 室内 空气 质量监 测 系统方 案应根 据建 筑物的 用途与 功能、使用 要求、温湿度 特点、环境 空气 情况、建 筑围 护结 构特 征、能源状 况等，结 合国 家有 关安全、卫 生、环保、节 能等政 策、方针，通 过 经 济DB32/T 4176 2021 2 技术 指 标分 析 比 较确 定。3.0.3 室内 空气 质量监 测 系统应 满足 设 计、施工、调试、验收及 运营 的要求，当有 特殊要 求时，应 在监测 系 统文 件中 加以 说明。设 有室 内空 气质 量监 测 系统的 公共 建筑 中，应 设 有监测 系统 等所 需安 装、操作和维 修的 空间 或在 建筑 设计时 预留 安装 维修 的空 间。3.0.4 公 共建 筑室 内空 气 质量监 测系 统应 委托 第三 方检测 机构 进行 抽检。3.0.5 公共 建筑 室内空 气 质量监 测系统 宜设 置 扩展 功能，如噪声、照 度、平 均辐射 温度等 建筑 物理 参数，或 可与 设置 扩展 功能 的系统 相兼 容。3.0.6 应保 障监 测系 统的 数据安 全，并符 合保 密规 定。4 监测指 标 4.0.1 人 员密 集的 公共 建 筑场所 室内 空气 质量 监测 指标应 包含 二氧 化碳、PM2.5、PM10、甲醛。条 件允许时，可包 含 臭 氧、苯、甲苯、二甲 苯、总挥 发性 有机化 合物、氨、氡、微 生物等。4.0.2 非 人 员密 集 但 对室内 空 气 质量 要 求 较高 的 公共 建 筑 场所 室 内 空气 质 量监 测 指 标应 包 含 PM10、PM2.5、甲醛，宜包 含二 氧 化碳，条 件允 许时，可包 含臭氧、苯、甲 苯、二 甲苯、总 挥发 性有 机化 合物、氨、氡、微 生物 等。4.0.3 地 下停 车场 等场 所 的室内 空气 质量 监测 指标 应包含 一氧 化碳。4.0.4 有 特定 污染 物的 特 殊空间，宜 对相 应污 染物 指标进 行监 测。4.0.5 室内 物理 环境监 测 指标应 包含温 度、相对湿 度，可 包含平 均辐 射温度、黑球 温度、噪声、照 度等。5 设计 5.1 一般 规定 5.1.1 监测 点的 数量和 位 置 应根 据建筑 场所 用途、空间、污染物 类别 和空调 通风气 流组织 形式 确定，应能反 映建 筑室 内空 气的 污染情 况。5.1.2 监 测系 统应 符合 下 列规定：1 传感 器能 自动 或根 据人工 指令 将采 集的 信息 发回 数据集 成中 心；2 具备 室内 主要 污染 物浓 度超标 实时 报警 功能。5.1.3 温度、相对 湿度传感器连续运 行 1 年后宜进行性能校验，PM10、PM2.5、二氧化碳、甲醛、TVOC传感器 连续 运行 半年 后宜 进行性 能校 验。当传 感器 性能不 符合 设计 要求 时应 及时更 换。5.1.4 新 建建 筑里 的监 测 系统优 先使 用有 线方 式传 递信号，既 有建 筑宜 采用 无线方 式传 递信 号。5.2 监测 点布 置 5.2.1 室 内空 气质 量监 测 点数应 符合 表5.2.1 的规 定。表 5.2.1 室内 空气 质量 监 测点数 设置 房间使 用面 积（m2）监测点 数（个）DB32/T 4176 2021 3 50 不少 于1 50，200 不少 于2 200，1000 不少 于3 1000 1000 m2的 部分，每增加1000m2 增设 1，增加面 积不 足 1000m2时 按 增加 1000m2计算 5.2.2 监 测点 位置 要求 如 下 1 应布 置在 空气 流通 且能 反映被 测空 间空 气状 态的 位置；2 宜 安装 在距 离地 面高 度 0.5m1.5m 之 间，或靠 近回风 口处；3 应 避开 强电 磁感 应干 扰；4 应 具有 良好 信号 强度，确保无 线监 控仪 器具 有良 好稳定 的通 信；5 应 避开 通风 口或 通风 道 等风速 高的 区域；6 不 应受 到太 阳辐 射或 室 内 冷、热源 的直 接影 响，距离冷、热 源应 不小 于 0.5m；7 当 设置 多个 监测 点时，监测点 的位 置应 能反 应监 测空间 的污 染物 分布 特征。在没有 源分 析 和 CFD计算时，应 平均 分布 在被 测空间，在 有源 分析 和 CFD 计算 时，可按 照计 算结 果进行 优化 设置；8 可 使用 带监 测系 统的 巡 检机器 人对 监测 点进 行巡 检，每 个测 点采 样时 间不 应低 于 5 分钟，每 个测点的 巡检 时间 间隔 不应 高于 2 小时。5.2.3 宜 采用 计算 流体 力 学（CFD）计算 结果 对测 点位置 和数 量进 行优 化设 计。5.3 传感 器性能 5.3.1 传 感器 性能 要求 如 下：1 传 感器 测量 范围 和精 度 应与二 次仪 表匹 配，并应 高于工 艺要 求的 控制 和测 量精度；2 当传 感器 精度 不满 足指 定 要求 时，应重 新调 整或 更换。5.3.2 传感 器应 设置 通信 接口，监测 设备 宜具 有数 据存储、输 出功 能。5.3.3 温 度、相对 湿度 传 感器性 能 要 求如 下:1 温度、相对 湿度 传感 器 测量范 围宜 为测 点温 湿度 范围 的1.2 1.5 倍，其 测 量范围 和精 度应 与二次仪表 匹配，并 应高 于工 艺要求 的控 制和 测量 精度；2 温度 传感 器不 确定 度应 为1；3 相对 湿度 传感 器 不 确定 度 应为5%。5.3.4 二 氧化 碳 传 感器 性能 要求 如下：1 最小 分辨 率应 优于10ppm；2 测 量范 围应 包括400ppm5000ppm，精 度优 于（50ppm+5%读 数值）；3 预 热时 间不 应大 于 180s，响 应时 间不 应大 于 60s，恢复 时间 不应 大 于 60s；4 24h 零 点漂 移不 应超 过 满量程 的2.5%，24h 量程 漂移不 应超 过满 量程 的2.5%；5 传 感 器 的 比 对 测 试 应 符 合 现 行 国 家 标 准 公 共 场 所 卫 生 检 验 方 法 第 2 部 分：化 学 污 染 物 GB/T18204.2 的 规定，且 总不确 定度 应小 于 20%。5.3.5 PM2.5、PM10 传感 器 性能 要 求如 下：1 最 小分 辨率 应优 于 0.002mg/m3；DB32/T 4176 2021 4 2 PM2.5 测量 范围 应包 括0.001mg/m30.5mg/m3，PM10 测量范 围应 包 括0.001mg/m30.8mg/m3；3 24h 零 点漂 移不 应超 过 满量程 的2.0%，24h 量程 漂移不 应超 过满 量程 的2.0%；4 应采 用重 量法 和微 量振 荡天平 法对 传感 器进 行比 对测试，且 总 不 确定 度应 小于 25%。5.3.6 甲醛 传感 器性 能要求 如下：1 最 小分 辨率 应优 于0.01mg/m3；2 测 量范 围应 包括0.01mg/m30.5mg/m3；3 预 热时 间不 应大 于180s，响 应时 间不 应大 于60s，恢复 时间 不应 大 于60s；4 24 小时 零点 漂移 不应 超过满 量程 的2.5%，24 小时量 程漂 移不 应超 过满 量程的2.5%；5 应 采用AHMT 或酚 试剂 分光光 度法 对传 感器 进行 比对测 试，且总 不确 定度 应小 于 30%。5.3.7 TVOC 传感 器性 能 要 求如下：1 最小 分辨 率应 优于0.01mg/m3；2 测 量范 围应 包括0.1mg/m32.0mg/m3；3 预 热时 间不 应大 于180s，响 应时 间不 应大 于60s，恢复 时间 不应 大 于60s；4 24 小时 零点 漂移 不应 超过满 量程 的2.5%，24 小时量 程漂 移不 应超 过满 量程的2.5%；5 应 采用GC/MS 法 对传 感 器进行 比对 测试，且 总不 确定度 应小 于 30%。5.3.8 一氧 化碳 传感 器性能 要求 如下：1 最小 分辨 率应 优于0.1ppm；2 测 量范 围应 包括0 ppm 50ppm；3 测 量范 围在0 ppm 10ppm，误差 不应 大于0.5ppm；测 量范 围在10ppm 50ppm，误差 不应 大于满量程 的3%；4 响 应时 间不 应大 于90s。5.4 数据 传输 5.4.1 信号 传输 时应给 出 参数、数据和 控制 命令的 格式及 代码定 义，允许扩 展，但 增加的 扩展 内容 不应与本 规程 中所 使用 或保 留的控 制命 令相 冲突，代 码定义 见附 录B 表B.0.11。5.4.2 在 线监 测仪 器仪 表 和数据 采集 传输 仪之 间的 数据传 输格 式、代码 应进 行 定义，并写 入技 术文 档。5.4.3 系 统结 构、协议 层 次和通 讯流 程应 满足 附录A 要求。5.4.4 集 成式 数据 采集 仪 与数据 集成 中心 首次 链接 时，数 据集 成中 心应 对集 成 式数据 采集 仪进 行设 置，设置内 容包 括：1 数据 采集 仪时 间校 准；2 超时 数据 与重 发次 数设 置；3 实 时数 据上 报 时 间间 隔 设置；4 分 钟数 据上 报时 间间 隔 设置；5 实 时数 据是 否上 报设 置；6 空 气质 量设 备运 行状 态 是否上 报设 置。5.4.5 非集 成式 数据 采集 仪与传 感器 间宜 采用RS-485 串行 通讯 标准 实现 数据 通讯。5.4.6 数 据接 口规 范应 符 合附录B要 求。5.5 公告 5.5.1 公告 发布 应位 于建 筑主要 出入 口和 各楼 层的 主要交 通位置。5.5.2 公 告内 容应 包含 监 测场所、室内 物理 环 境监 测指标、室 内空 气质 量监 测指标 和等 级评 价。5.5.3 公告 刷新 时间 应不 大 于2 小时，公 告的 监测 指 标值为 上次 公告 刷新 周期 内的平 均值。5.5.4 同一 空间 内多 个传 感器的 监测 指标 值应 取其 平均值。DB32/T 4176 2021 5 6 施工 6.0.1 施工 前应 做好 下列 技术准 备：1 施工 图交 底，勘查 施工 现场，了解 系统 施工 范围 和特点；2 落实 监测 系统 传感 器的 安装、调试 过程 中需 要的 专用工 具和 检测 仪器。6.0.2 监测 系统 中的 传感 器装置 应进 行下 列检 查：1 检查 产品 外观 和装 箱清 单、合 格证 书、技术 说明 书；查 看相 关技 术检 测报 告和证 书，核对 生 产 厂家，符 合系 统设 计要 求；2 对使 用数 量较 多或 有特 殊要求 的传 感器，宜 送交 相关检 测单 位作 计量 精度 的抽样 测试，并 核 对 测试结果 与设 计要 求无 误。3 检查 各类 传感 器的 名称、编号、规格 型号、制造 厂名、装箱 单号、数量 是 否符合 设计 要求，并 填写相关 开箱 检验 记录：包 装情况 是否 良好；传 感器 外观是 否有 完好；随 机文 件是否 齐全；技 术 要 求 是 否符合设 计文 件；备件 与附 件是否 齐全。6.0.3 监测 系统 安装 施工 过程质 量控 制要 求如 下：1 各工 序应 按相 关施 工技 术标准 进行 质量 管理 和控 制，应 在上 道工 序完 成并 验 收合格 后方 可实 施 下道工序，并 记录；2 隐蔽 工程 经验 收合 格后 方可覆 盖；3 系统 调试 阶段 应逐 点核 对传感 器装 置的 位置、参 数应符 合设 计要 求；4 系统 完成 试运 行后，应 保存系 统试 运行 全部 记录。6.0.4 传感 器和 数据 设备 安装应 符合 相关 技术 标准 要求。6.0.5 信息 系统 缆线 施工 应符合 相关 技术 标准 要求。7 检验 7.1.1 系统 检验 应在 系统 试 运行期 满后 进行，试 运行 期限应 不少 于一 个月。7.1.2 系统 检验 宜包 括对 设备安 装、施工 质量 的检 查，对 系统 功能、性 能的 测试以 及系 统安 全性 检查。7.1.3 检验 前，应提 交下 列主要 技术 文件 和资 料：1 系统 设计 全套 文件；2 设备 材料 清单 及进 场检 验表单，设 备使 用说 明书 及技术 文件；3 隐蔽 工程 和有 关施 工过 程的检 查、验收 记录；4 系统 调试、自 检记 录；5 系统 试运 行报 告。7.1.4 系统 内监 测设 备采 用随机 抽样 检测 方式，抽 样率应 不低 于该 类设 备总 量的20%，且 不少 于3台。设备少于3台 时，应全 检。检 测应覆 盖监 测设 备的 所有 监测指 标。7.1.5 检测 中有 不合 格项 时，允许 整改 后进 行复 测。复测时 抽样 数量 应加 倍，复测仍 不合 格则 判该 项不合格。8 验收 8.1 一般 规定 DB32/T 4176 2021 6 8.1.1 公共 建筑 室内 空气 质量监 测系 统应 当纳 入竣 工验收 内容，本 系统 应经 验收合 格后 投入 使用。8.1.2 室内 空气 质量 监测 系统的 验收 应纳 入绿 色建 筑分部 工程 验收 体系。8.1.3 工程 验收 应具 备下 列条件：1 按工 程技 术文 件施 工完 毕；2 完成 调试 及自 检和 试运 行，并 出具 系统 相关 记录 文件；3 系统 检测 合格。8.2 主控 项目 8.2.1 数据 采集 和传 输设 备与数 据终 端之 间的 通信 应保持 稳定，不 应出 现经 常性的 通信 连接 中 断、数 据丢失和 信息 不完 整等 通信 问题。8.2.2 接口 的技 术文 件检 查应符 合下 列规 定：1 接口 技术 文件 应包 括接 口概 述、框 图、位置、类 型与数 量、通信 协议、数 据流向 和责 任边 界 等 内容；2 根据 工程 项目 实际 情况 修订的 接口 技术 文件 应经 过建设 单位、设 计单 位、接 口提供 单位 和施 工 单位等签 字确 认；3 接口 测试 文件 应包 括测 试链搭 建、测 试用 仪器 仪表、测试方 法、测 试内 容和 测 试结果 评判 等 内 容；4 接口 测试 应符 合接 口测 试文件 要求，测试 结果 记 录应由 接口 提供 单位、施 工单位、建设 单位 和项目监理 机构 等签 字确 认。8.2.3 监测 系统 的保 密级 别和建 筑整 体对 应的 要求 应保持 一致。8.3 一般 项目 8.3.1 软件 产品 文档 资料 和技术 指标 应进 行检 查，并符合 下列 规定:1 商业 软件 的使 用许 可证 和使用 范围 应符 合合 同要 求；2 针对 工程 项目 编制 的应 用软件，其 功能 和性 能测 试结果 应符 合工 程项 目设 计要求。9 维护与 管理 9.0.1 系统 管理 单位 应配 备、培训 相关 的技 术人 员，并出具 培训 记录，对建 筑 室内空 气质 量监 测系 统进行日常 维护 和管 理。9.0.2 维护 管理 人员 应熟 悉监测 系统 的原 理、性能 和操作 方法，使 用单 位人 员应按 照系 统操 作 方 法 维 护和保养。9.0.3 系统 管理 单位 应通 过系统 运行 历史 数据 健全 系统运 行管 理，包 括：健 全 机构，提 高操 作人 员业 务能力，保障 系统 安全，定 期检查、维 护系 统，确保 数据采 集、处理 和发 送过 程的可 靠性 和稳 定性。9.0.4 系统 故障应 及时 修 复，因 故障造 成系 统停止 或非正 常运行 的时 间不应 超过5个 工作 日，并 确保 历史数据 不丢 失。9.0.5 监测 系统 宜将 数据 上传云 端存 储。9.0.6 建立 巡查 制度，规 定巡查 的时 间、频次 和内 容等。9.0.7 建立 校准 制度，规 定校准 的周 期和 时间 等，检查监 测系 统工 作状 态和 监测数 据准 确性。9.0.8 传感 器的 维护 与检 定要求 如下：1 传感 器校 准应 满足 本规 程5.1.3 中 的要 求；2 传感 器生 产厂 家根 据 所 用原理 提供 相应 的检 定设 备和可 靠的 检定 方法；3 周期 检定 时，校准 后的 传感器 精度 达不 到本 规程5.3 节的 要求 时应 予以 更换。DB32/T 4176 2021 7 10 规范性 引用 文件 下列文 件中 的内 容通 过文 中的规 范性 引用 而构 成本 文件必 不可 少的 条款。其 中，注日 期的 引用 文件，仅该日 期对 应的 版本 适用 于本文 件；不注 日期 的引 用文件，其 最新 版本（包 括所有 的修 改单）适 用 于 本文件。GB 50016 建 筑设 计防 火规 范 GB 50303 建筑 电气 工程 施 工质量 验收 规范 GB/T 50312 综 合布 线系 统 工程验 收规 范 GB 50325 民用 建筑 工程 室 内环境 污染 控制 标准 GB 50339 智能 建筑 工程 质 量验收 规范 GB/T 18204.2 公共 场所 卫生检 验方 法 第2部 分：化学污 染物 GB/T 18883 室 内空 气质 量 标准 GB/T 50155 供 暖通 风与 空 气调节 术语 标准 GB/T 50378 绿 色建 筑评 价 标准 HJ 193 环 境空 气气 态污 染 物（SO2、NO2、O3、CO）连续自 动监 测系 统安 装验 收技术 规范 HJ 818 环 境空 气气 态污 染 物（SO2、NO2、O3、CO）连续自 动监 测系 统运 行和 质控技 术规 范 HJ/T 212 污染 物在 线监 控（监测）系 统数 据传 输标 准 DGJ32/TJ 111 公共 建筑 能 耗监测 系统 技术 规程 DG/TJ 08-2068 大型 公共 建筑能 耗监 测系 统工 程技 术规范 DB 32/3962-2020 江 苏省 绿色建 筑设 计标 准 JGJ/T 461 公共 建筑 室内 空气质 量控 制设 计标准DB32/T 4176 2021 8 附 录 A（规范 性）系统结 构、协议 层次 和通 讯流程 A.1 系统结 构 公共建 筑室 内空 气质 量监 测系统 从底 层逐 级向 上可 分为现 场机、传 输网 络和 数 据集成 中心 三个 层 次。数据集 成中 心通 过传 输网 络与现 场机 进行 通讯（包 括发起、数 据交 换、应答 等）。公共建 筑室 内空 气质 量监 测系统 有两 种构 成方 式：1 一台（套）现 场机 集自 动监测、存 储和 通讯 传输 功能为 一体，可 直接 通过 传输网 络与 数据 集 成 中 心 相互作用，如 图A.0.1-1所示；公共建 筑室 内空 气质 量监 测系统 从底 层逐 级向 上可 分为现 场机、传 输网 络和 数 据集成 中心 三个 层 次。数据集 成中 心通 过传 输网 络与现 场机 进行 通讯（包 括发起、数 据交 换、应答 等）。公共建 筑室 内空 气质 量监 测系统 有两 种构 成方 式：1 一台（套）现 场机 集自 动监测、存 储和 通讯 传输 功能为 一体，可 直接 通过 传输网 络与 数据 集 成 中心相互 作用，如 图A.0.1-1 所示；A.0.1-1 系 统构 成方 式 1 2 现场 有一 套或 多套 在线 监测仪 器仪 表，在线 监测 仪器仪 表具 有数 字输 出接 口，连 接到 独立 的 数 据采集传 输仪，数 据集 成中 心通过 传输 网络 与数 据采 集仪进 行通 讯（包括 发起、数据 交换、应答 等），如图A.0.1-2 所示。DB32/T XXXX 2020 9 图A.0.1-2 系 统构 成方 式2 A.2 协议层 次 现场机 与数 据集 成中 心通 讯接口 应满 足选 定的 传输 网络的 要求，本 规程 不作 限制。本规程 规定 的数 据传 输协 议对应 于ISO/OSI 定 义的 协议模 型的 应用 层，在基 于 不同传 输网 络的 现 场机与数 据集 成中 心之 间提 供交互 通讯。协 议结 构如 图A.0.2 所 示。图A.0.2 数据 传输 通讯 协 议结 构 本规程 中的 基础 传输 层建 构在TCP/IP 协 议上，而TCP/IP 协议 适用 于如 下通 讯 介质：1 通用 分组 无线 业务（General Packet Radio Service 缩写GPRS）；2 非对 称数 字用 户环 路（Asymmetrical Digital Subscriber Loop 缩写ADSL）；3 码分 多址(Code Division Multiple Access 缩写 CDMA)；4 宽频 分码 多重 存取（Wideband CDMA 缩写WCDMA）；5 时分 同步CDMA(Time Division-Synchronous CDMA 缩写TD-SCDMA)；6 宽带CDMA 技 术（CDMA2000）；7 电力 线通 讯（Power Line Communication 缩写PLC）；8 分时 长期 演进(Time Division Long Term Evolution 缩写TD-LTE)；9 频分 双工 长期 演进（Frequency Division Duplex Long Term Evolution 缩写FDD-LTE）；10 微 波存 取全 球互 通（Worldwide Interoperability for Microwave Access 缩写WiMAX）；11 其 它能 够满 足要 求的 通 讯介质。由上述 一种 或多 种通 讯介 质构成 本规 程所 称的 传输 网络。本规程 的应 用层 依赖 于基 础传输 层，基 础传 输层 采 用TCP/IP 协议（TCP/IP 协议有4 层，即网 络接口层，网络 层，传 输层，应用层），TCP/IP 协 议建 构在所 选用 的传 输网 络上，由TCP/IP 协议 中的 网 络接口层 实现与 传输 网络的 接口，本规程 的应 用层替 代TCP/IP 协 议中 的应用 层（只用 其三层），整个 应用层的 协议 和具 体的 传输 网络无 关。本规 程与 通讯 介质无 关。A.3 通信流 程 1 请求 命令（三 步或 三步 以上）请求命 令流 程图 见图A.0.3-1所示。DB32/T 4176 2021 10 图A.0.3-1 请 求命 令流 程 图 2 上传 命令（一 步或 两步）上传命 令流 程图 见图A.0.3-2所示。图A.0.3-2 上 传命 令流 程 图 3 通知 命令（两 步）通知命 令流 程图 见图A.0.3-3和图A.0.3-4。图 A.0.3-3 现 场机 通知 数据集 成中 心命 令流 程 图 DB32/T XXXX 2020 11 图A.0.3-4 数 据集 成中 心通知 现场 机命 令流 程 图 DB32/T 4176 2021 12 附 录 B（规范 性）数据接 口规 范 B.0.1 应答 模式 完整的 命令 由请 求方 发起、响应 方应 答组 成，具体 步骤如 下：1 请求 方发 送请 求命 令给 响应方；2 响应 方接 到请 求后，向 请求方 发送 请求 应答（握 手完成）；3 请求 方收 到请 求应 答后，等 待响 应方 回应 执行 结 果；如果 请求 方未 收到 请 求应答，按请 求回 应超时处理；4 响应 方执 行请 求操 作；5 响应 方发 送执 行结 果给 请求方；6 请求 方收 到执 行结 果，命令完 成；如果 请求 方没 有接收 到执 行结 果，按执 行超时 处理。B.0.2 超时 重发 机制 1 请求 回应 的超 时 1)一个请 求命 令发 出后 在规 定的时 间内 未收 到回 应，视为超 时；2)超时后 重发，重 发超 过规 定次数 后仍 未收 到回 应视 为通讯 不可 用，通讯 结束；3)超时时 间根 据具 体的 通讯 方式和 任务 性质 可自 定义；4)超时重 发次 数根 据具 体的 通讯方 式和 任务 性质 可自 定义。2 执行 超时 请求方 在收到 请求 回应（或一个 分包）后规 定时间 内未收 到返回 数据 或命令 执行结 果，认 为超 时，命令执 行失 败，请求 操作 结束。缺省 超时 及重 发次 数定义（可 扩充）如 表 B.0.2 所 示。表B.0.2 缺省 超时 及重 发 次数定 义表 通讯类 型 缺省超 时定 义（秒）重发次 数 GPRS 10 3 CDMA 10 3 ADSL 5 3 WCDMA 10 3 TD-SCDMA 10 3 CDMA2000 10 3 PLC 10 3 TD-LTE 10 3 FDD-LTE 10 3 WIMAX 10 3 B.0.3 通讯 协议 数据 结构 所有的 通讯 包都 是 由 ASCII 码（汉字 除外，采 用 UTF-8 码，8 位，1 字 节）字符组 成。通讯 协议数据结 构如 图 B.0.3 所示。DB32/T XXXX 2020 13 图B.0.3 通讯 协议 数据 结 构 B.0.4 通讯 包的 结构 组成 通讯包 结构 组成 见 表 B.0.4。表 B.0.4 通讯 包结 构组 成 名称 类型 长度 描述 包头 字符 2 固定为#数据段 长度 十进制 整数 4 数据段 的ASCII 字 符数，例如：长 255，则写为“0255”数据段 字符 0n 1024 变长的 数据，详见 表B.0.5 数据 段结 构组 成表 CRC 校验 十六进 制整数 4 数据段 的校 验结 果。接收 到一条 命令，如 果CRC 错 误，执行 结束 包尾 字符 2 固定为（回 车、换行）B.0.5 数据 段结 构组 成 数据段 结构 组成 见 表 B.0.5，表B.0.5 中“长度”包含字 段名 称、=、字 段内容 三部 分内 容。表 B.0.5 数据 段结 构组 成 表 名称 类型 长度 描述 请求编 码 QN 字符 20 精确到 毫秒 的时 间戳:QN=YYYYMMDDhhmmsszzz，用来 唯一标识一次 命令 交互 系统编 码 ST 字符 5 ST=系 统编 码,系统 编码 取 值详见 表 B.0.7 系统 编码 表 命令编 码 CN 字符 7 CN=命 令编 码,命令 编码 取 值详见 表 B.0.11 命 令编 码 表 访问密 码 字符 9 PW=访 问密 码 DB32/T 4176 2021 14 设备唯 一标识MN 字符 27 MN=设 备唯 一标 识，这个 标 识固化 在设 备中，用 于唯 一标识一个设 备。MN 由EPC-96 编码 转化 的 字符串 组成，即 MN 由 24 个09，AF 的 字符 组成 EPC-96 编 码结 构 名称 标头 厂商识别代码 对象分类代码 序列号 长度（比特）8 28 24 36 拆分包 及应答标志 Flag 字符 6 Flag=标志 位，这个 标志 位 包含是 否拆 分包、数据 是 否应答。D A A：命 令是 否应 答；Bit：1-应答，0-不应 答。D：是否 有数 据包 序号；Bit：1-数 据包 中包 含包 号和 总包 数两部分,0-数据包 中不 包含 包号 和总 包数两 部分。示例：Flag=3 表示 数据 段 需要拆 分并 且命 令需 要应 答 总包 数PNUM 字符 9 PNUM 指示 本次 通讯 中总 共 包含的 包数 注：不 分包 时可 以没 有本 字段，与标 志位 有关 包号PNO 字符 8 PNO 指 示当 前数 据包 的包 号 注：不 分包 时可 以没 有本 字段，与标 志位 有关 指令参 数 CP 字符 7 n 950 CP=&数据 区&，数 据区 定 义见 B.0.6 章节 B.0.6 数据 区 1 结构 定义 字段与 其值用=连接；在数据 区中，同一 项目的 不同分 类值间 用，来 分隔，不同项 目之 间用；来 分隔。2 字段 定义 1)字段名 字段名 要区 分大 小写，单 词的首 个字 符为 大写，其 他部分 为小 写。2)数据类 型 C4：表 示最 多 4 位 的字 符 型字符 串，不 足 4 位按 实 际位数；N5：表 示最 多 5 位 的数 字 型字符 串，不 足 5 位按 实 际位数；N14.2：用 可变 长字 符串 形 式表达 的数 字型，表 示 14 位整 数和 2 位 小数，带 小数点，带 符号，最大长度 为 18；YYYY：日期 年，如2016 表示2016 年；MM：日 期月，如09 表示9 月；DD：日 期日，如23 表示23 日；hh：时 间小 时；mm：时 间分 钟；ss：时 间秒；zzz：时间 毫秒。DB32/T XXXX 2020 15 3)字段对 照表 字段对 照表 如 表B.0.6 所 示，表B.0.6 中“宽度”仅包含 该字 段的 内容 长度。表 B.0.6 字段 对照 表 字段名 描述 字符 集 宽度 取值及 描述 SystemTime 系统时 间 0-9 N14 YYYYMMDDhhmmss QnRtn 请求回 应代 码 0-9 N3 取值详 见 表 B.0.9 请求命令返 回表 ExeRtn 执行结 果回 应代 码 0-9 N3 取值详 见 表 B.0.8 执行结果定 义表 RtdInterval 实时采 样数 据上 报间隔 0-9 N4 单位为 秒，取值30 n 3600 之间 MinInterval 分钟数 据上 报间 隔 0-9 N2 单位为 分钟，取 值 1、2、3、4、5、6、10、12、15、20、30 分钟 注：在一 套系 统中，分钟数据上 报间 隔只 能设 置一个值 RestartTime 数据采 集仪 开机 时间 0-9 N14 YYYYMMDDhhmmss xxxxxx-SampleTime 空气质 量数 据开 始采样时 间 0-9 N14 YYYYMMDDhhmmss xxxxxx 是 空气 质量 数据类别 编码 xxxxxx-Rtd 被监测 的空 气质 量实时采 样数 据 0-9 xxxxxx-Min 空气质 量数 据指
