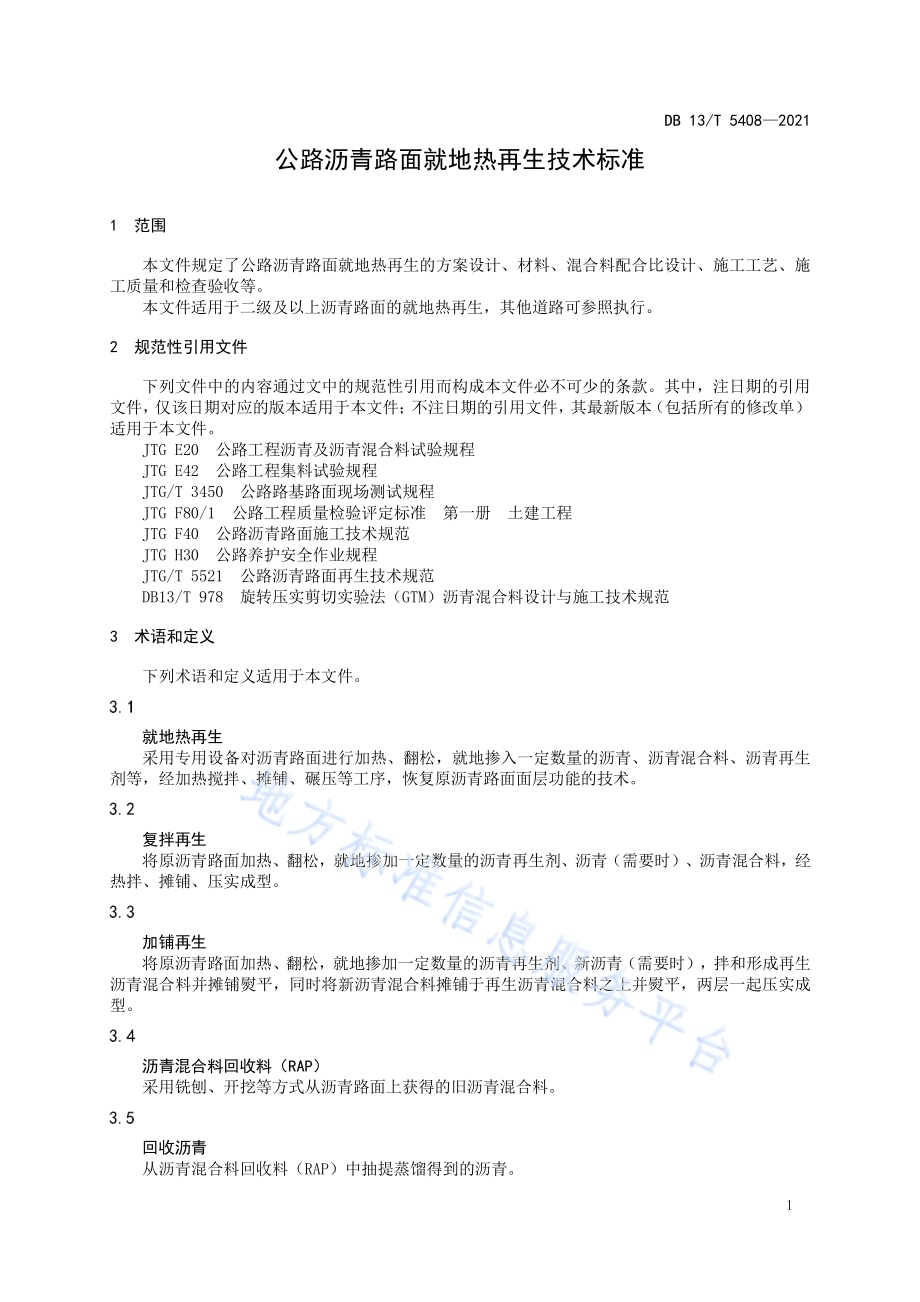

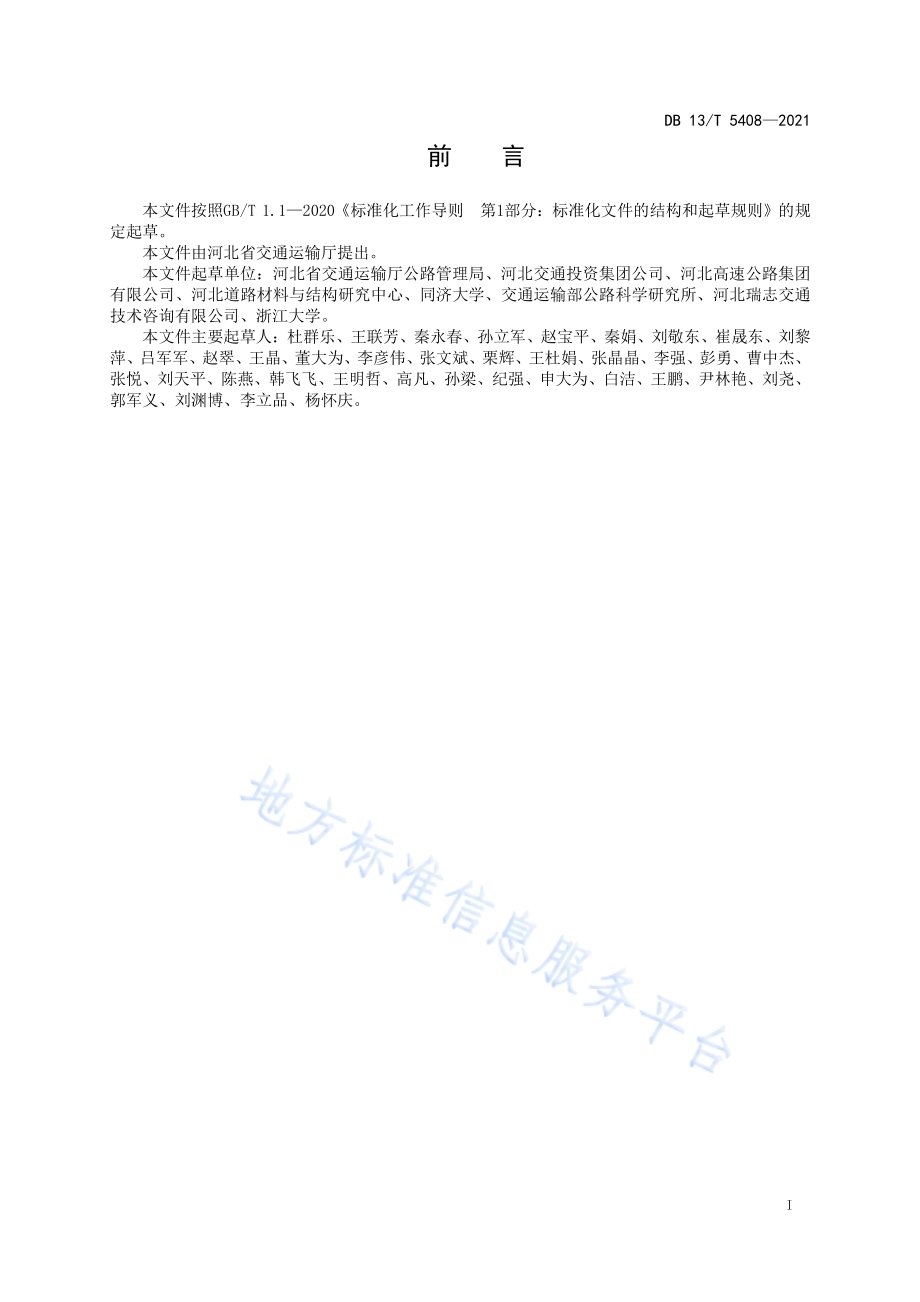

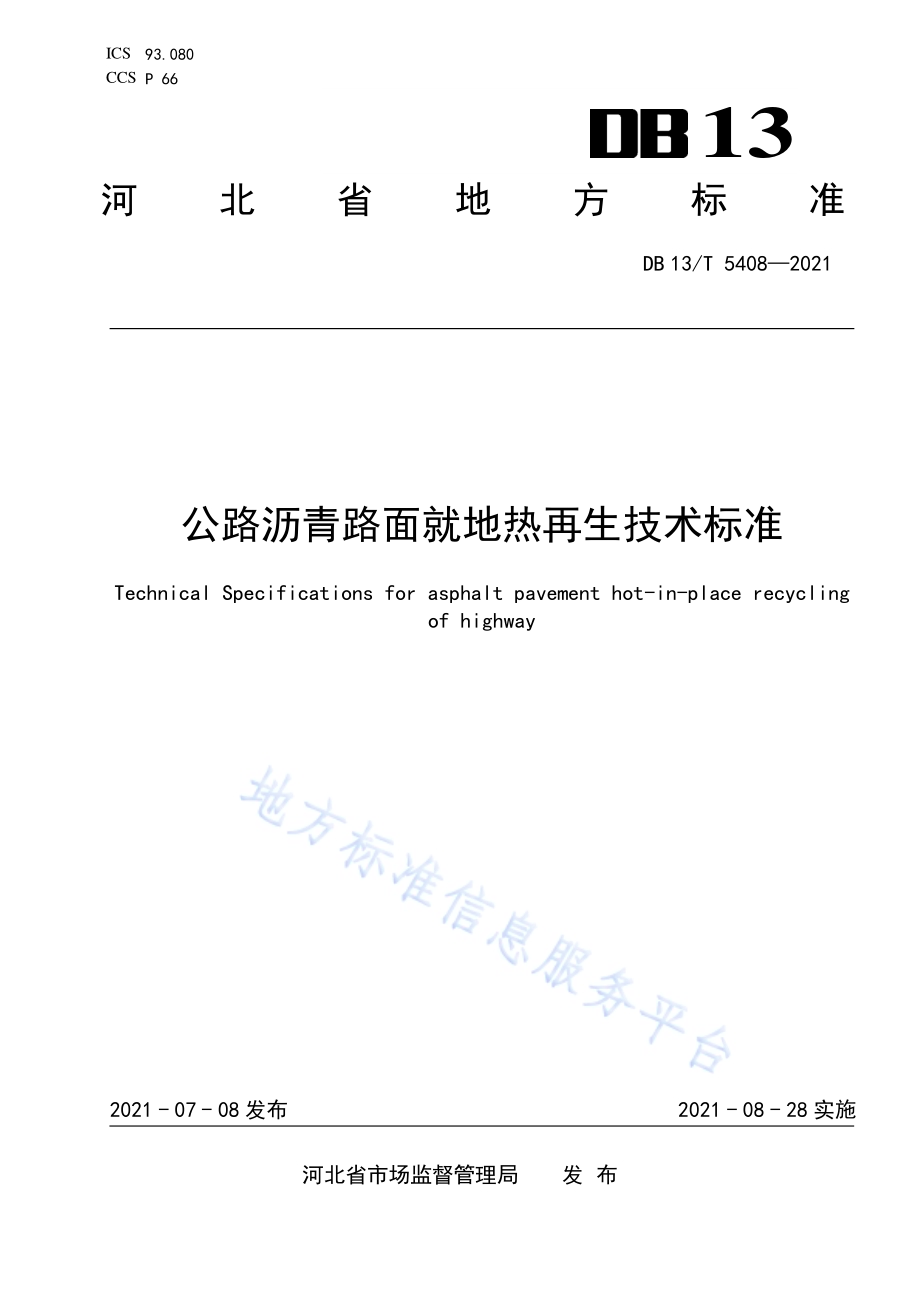

ICS 93.080 CCS P 66 13 河北省地方标准 DB 13/T 5408 2021 公路沥青 路面就地 热再生技 术标准 Technical Specifications for asphalt pavement hot-in-place recycling of highway 2021-07-08 发布 2021-08-28 实施 河北省市 场监督 管 理局 发 布 DB 13/T 5408 2021 I 前 言 本文件 按照GB/T 1.1 2020 标 准化 工作 导则 第1 部分：标 准化 文件 的结 构 和起草 规则 的规定起草。本文件 由河 北省 交通 运输 厅提出。本文件起草单位：河北省 交通运输厅公路管理局、河北交通投资集团公司、河北高速公路集团有限公司、河北道路材料 与结构研究中心、同济大 学、交通运输部公路科学 研究所、河北瑞志交通技术咨 询有 限公 司、浙江 大学。本文件 主要 起草 人：杜群 乐、王 联芳、秦 永春、孙 立军、赵宝 平、秦娟、刘 敬东、崔晟 东、刘黎萍、吕军 军、赵翠、王 晶、董大为、李彦 伟、张文 斌、栗辉、王 杜娟、张 晶晶、李 强、彭勇、曹 中杰、张悦、刘天 平、陈燕、韩 飞飞、王明 哲、高凡、孙 梁、纪 强、申大 为、白洁、王鹏、尹 林艳、刘 尧、郭军义、刘 渊博、李 立品、杨怀 庆。DB 13/T 5408 2021 1 公 路沥青 路面就地 热再生 技术标准 1 范围 本文件规定了公路沥青路 面就地热再生的方案设计、材料、混合料配合比设 计、施工工艺、施工质量 和检 查验 收等。本文件 适用 于二 级及 以上 沥青路 面的 就地 热再 生，其他道 路可 参照 执行。2 规范性 引用 文件 下列文件中的内容通过文 中的规范性引用而构成本 文件必不可少的条款。其 中，注日期的引用文件，仅该 日期 对应 的版 本适用 于本 文件；不 注日 期的引 用文 件，其最 新版 本（包 括所 有的 修改 单）适用于 本文 件。JTG E20 公路 工程 沥青 及 沥青混 合料 试验 规程 JTG E42 公路 工程 集料 试 验规程 JTG/T 3450 公 路路 基路 面现场 测试 规程 JTG F80/1 公 路工 程质 量 检验评 定标 准 第一 册 土建工 程 JTG F40 公路 沥青 路面 施 工技术 规范 JTG H30 公路 养护 安全 作 业规程 JTG/T 5521 公 路沥 青路 面再生 技术 规范 DB13/T 978 旋 转压 实剪 切实验 法（GTM）沥 青混 合 料设计 与施 工技 术规 范 3 术语和 定义 下列术 语和 定义 适用 于本 文件。就地热 再生 采用专用设备对沥青路面 进行加热、翻松，就地掺 入一定数量的沥青、沥青 混合料、沥青再生剂等，经加 热搅 拌、摊铺、碾压 等工 序，恢复 原沥 青路面 面层 功能 的技 术。复拌再 生 将原沥 青路 面加 热、翻松，就 地掺 加一 定数量 的沥 青再生 剂、沥 青（需要 时）、沥 青混 合料，经热拌、摊铺、压 实成 型。加铺再 生 将原沥 青路 面加 热、翻松，就地 掺加 一定 数量 的沥 青再生 剂、新沥 青（需 要 时），拌 和形 成再 生沥青混合料并摊铺熨平，同时将新沥青混合料摊铺 于再生沥青混合料之上并 熨平，两层一起压实成型。沥青混 合料 回收 料（RAP）采用铣 刨、开挖 等方 式从 沥青路 面上 获得 的旧 沥青 混合料。回收沥 青 从沥青 混合 料回 收料（RAP）中抽 提蒸 馏得 到的 沥青。DB 13/T 5408 2021 2 4 方案设 计 一般规 定 4.1.1 原路面 整体 强度 满足 设计 要求，病 害主 要集 中在 被 再生层 位及 以上 层位，再 生层下 的沥 青层厚度不 应小 于50mm。4.1.2 原路面 再生 深度 范围 内沥 青混合 料的 沥青 含量 不宜 低于 3.80%，回收 沥 青 25 针入度 不宜 低于18（0.1mm）。4.1.3 原路面 上存 在稀 浆封 层、微表处、超 薄罩 面、碎 石 封层的，就 地热 再生 应用 前应充 分调 查原路况，经试验分析确定混 合料配合比设计和施工工 艺。当不能满足混合料性 能及施工工艺要求时，应将上 述材 料层 铣刨 后再 进行就 地热 再生。原路面 调查 4.2.1 收集原 路面 建设 期及 运营 期相关 资料，包 括以 下内 容：a)原路面 结构、设 计 标 准等 资料；b)沥青路面建成时间、材料 类型、结合料类型及 用量、材料性能及来源、集料 的级配、性质及来源 等施 工信 息；c)气候、水文 等自 然条 件信 息；d)历年养 护资 料、检测 数据 等养护 信息。4.2.2 调查原 路面 的使 用情 况，包括以 下内 容：a)路面损 坏的 位置、形态、严重程 度等，包括：龟裂、网 裂、纵 向裂 缝、横向 裂缝、坑 槽、松散、沉 陷、车辙、波 浪、拥包、泛油 等；b)路面结构内部损坏状 况，包括：结构损坏类型、病 害层位、病害严重程 度、层间粘结状况等，可 通过 钻芯 取样 等方 式进行 检查；c)交通量 及车 辆轴 载组 成等 信息；d)现场取 样测 试沥 青含 量、回收沥 青技 术指 标、混合 料级配 等。4.2.3 分析既 有路 面病 害 依据路面使用环境，结合 路面排水、路侧排水、路 基状况等其他方面的调查，综合分析路面病害产生 的原 因。方案设 计 4.3.1 原路面 上面 层存 在轻 微车 辙、轻 微裂 缝、贫 油、泛 油等病 害 时，可 采用 就地 热再生 技术 进行沥青路 面的 预防 性养 护。4.3.2 就地热 再生 应选 择合 理再 生类型，确 定翻 松再 生的 厚度、掺加 新沥 青混 合料 的比例、加 铺新沥青混 合料 的厚 度等。4.3.3 符合下 列情 形的 路面，可 选择复 拌型 就地 热再 生技 术：a)原路面沥青混合料级 配缺 陷，通过掺加有限的 新沥 青混合料基本可以改 善，改善后级配适用于路 面上 面层；b)通过再 生能 有效 恢复 其路 用性能，再 生混 合料 质量 达到本 文件 技术 要求；c)原路面 沥青 混合 料材 料较 为均匀，再 生施 工质 量易 于控制。4.3.4 符合下 列情 形的 路面，宜 选择加 铺型 就地 热再 生技 术：a)原路 面沥 青混 合料 中的 集 料不符 合 JTG F40 中 上面 层集料 的有 关规 定；b)再生 沥青 混合 料性 能仅 能 达到本 文件 技术 要求 的下 限；c)仅采 用复 拌法 后再 生路 面 的构造 深度 不能 满足 设计 要求；d)原路 面沥 青层 较薄，需 要 加铺新 沥青 混合 料予 以补 强。4.3.5 采用就 地热 再生 时，单层 就地热 再生 的再 生层 厚度 宜为 20mm 60mm。再 生层 厚度超 过 60mm时，宜 采用 二级 加热 翻松 工艺或 双层 再生 施工 工艺。DB 13/T 5408 2021 3 5 材料 一般规 定 5.1.1 就地热 再生 使用 的材 料主 要有道 路石 油沥 青、改 性 沥青、粗 集料、细集 料、矿粉，沥 青再 生剂、温 拌剂 等材 料。5.1.2 使用的 各种 材料 运至 现场 后应取 样进 行质 量检 验，经评定 合格 后方 可使 用。5.1.3 除特殊 说明 外，就地 热再 生材料 技术 要求 应符 合 JTG F40 的有 关规 定。沥青 就地热再生沥青混合料使 用新沥青的种类和标号宜 与原路面采用的沥青一致。基质沥青宜采用70号A 级或90 号A 级道 路石 油沥青，改 性沥 青宜 采用SBS 改性 沥青。集料 直接用 于表 面层 的就 地热 再生，其 新添 加的 粗集 料应 选择具 有足 够强 度、耐 磨耗 性较好 的集 料。沥青再 生剂 5.4.1 沥青再生剂应根据沥青混合料回收料（RAP）中沥青 老化程度、沥青含量、沥青混合料回收料（RAP）掺配 比例、沥 青 再生剂 与沥 青的 配伍 性、再生沥 青的 耐老 化性 能等，经试 验确 定。5.4.2 沥青再 生剂 性能 宜满 足 表1 的要 求。表1 沥青 再生 剂技 术要 求 检验 项目 RA-1 RA-5 RA-25 RA-75 RA-250 RA-500 试验方法 60黏度mm2/s 50 175 176900 901 4500 4501 12500 12501 37500 37501 60000 T0619 闪点（）220 220 220 220 220 220 T0611 饱和分含量（%）30 30 30 30 30 30 T0618 芳香分含量（%）实测记录 实测记录 实测记录 实测记录 实测记录 实测记录 T0618 薄膜烘箱试验前后黏度比 3 3 3 3 3 3 T0619 薄膜烘箱试验后质量变化（%）4,-4 4,-4 3,-3 3,-3 3,-3 3,-3 T0609 或 T0610 15 密度（g/cm3）实测记录 实测记录 实测记录 实测记录 实测记录 实测记录 T0603 注：薄膜烘箱试验前后黏度比试样薄膜烘箱试验后黏度/试样薄膜烘箱试验前黏度 沥青混 合料 回收 料（RAP）再生沥 青混 合料 设计 时，宜按照 表2 测试 沥青 混合 料 回收料（RAP）技术 指标。表2 就地 热再 生时 沥青 混 合料回 收料（RAP）检测 项 目与试 验方 法 材料 检测项目 试验方法 沥青混合料回收料（RAP）矿料级配 附录 A 沥青含量 DB 13/T 5408 2021 4 表2 就地 热再 生时 沥青 混合料 回收 料（RAP）检 测 项目与 试验 方法(续)材料 检测项目 试验方法 沥青混合料回收料（RAP）中的 沥青 25针入度 软化点 60 动力黏度 15 延度 沥青混合料回收料（RAP）中的 粗集料 吸水率 T0304 6 再生混 合料 配合 比设 计 一般规 定 6.1.1 根据公 路等 级、交 通量 及 交通组 成、使 用层 位、气 候条件、工程 要求 等因 素，在 对沥 青混 合料回收 料（RAP）充分 调查 分析的 基础 上，选用 符合 要求的 材料，进 行就 地热 再生沥 青混 合料 配合 比设计。6.1.2 加铺再 生使 用的 新沥 青混 合料应 符 合 JTG F40 中 热 拌沥青 混合 料 的 有关 规定。6.1.3 复拌再 生新 添加 的混 合料，其掺 配比 例不 宜超 过再 生混合 料总 质量 的 20%，当复拌 再生 沥青混合料 性能 符合 本文件表 3 的有 关规 定时，方 可使 用。沥青再 生剂 的确 定 6.2.1 根据不 同沥 青再 生剂 对老 化沥青 的再 生效 果，初 选 沥青再 生剂 种类 和剂 量，然后结 合老 化性能评价 进行 校验。6.2.2 按照设 计要 求或 表 3 中对 再生沥 青 混 合料 的性 能要 求，根 据后 续就 地热 再生 沥 青混合 料配 合比设计 方法，通 过再 生沥 青混合 料的 性能 评价，最 终确定 沥青 再生 剂种 类和 剂量。再生混 合料 矿料 级配 设计 6.3.1 就地热再生沥青混合料级配设计应以沥青混合料回收料（RAP）中的矿料与新 矿料的合成级配作为 级配 设计 依据，并 应符 合 JTG F40 的有 关规 定。6.3.2 根据沥青混合料回收 料（RAP）的矿料级配和拟定的设计级配范围，确定掺加的新沥青混合料矿料 级配，同 时确 定沥 青混合 料回 收料（RAP）的 掺配比 例。再生混 合料 新沥 青用 量确 定 6.4.1 以预估 的再 生沥 青混 合料 的新沥 青用 量为 中值，再 按照一 定的 间隔 确定 5 个 新沥青 用量，分别成型 试件。试 件成 型方 法应 按 JTG F40 或者 DB13/T 978 的 有关 规定 执行。6.4.2 再生沥 青混 合料 的拌 和温 度应与 施工 温度 相匹 配，可参考 下述 温度 控制：沥 青混合 料回 收料（RAP）的 加热 温度 为 120 140，需掺 加的 新沥 青 的加热 温度 控制 在140 左右，需掺 加的 新料 在拌和后 的温 度控 制 在140 160，再 生沥 青混 合料 的拌和 温度 控制 在130 145。对 于改 性沥 青再生混 合料，其 拌和 温度 宜控制 在 145 160。采用温 拌再 生工 艺时，再 生混合 料的 拌和 温度 比相应的 热拌 沥青 混合 料可 降低 20 左右。6.4.3 再生沥 青混 合料 的 拌 和过 程应与 施工 工序 保持 一致，新 沥青 混合 料事 先拌 和 好并保 温，在 拌和锅中 先加 入预 热的 沥青 混合料 回收 料（RAP），加 入沥青 再生 剂预 拌 20s 30s，加入 保温 的新 沥青混合料 搅 拌1min 1.5min。6.4.4 再生沥 青混 合料 毛体 积相 对密度、最 大理 论密 度、吸水率、马 歇尔 稳定 度和 流值的 测试 应按（JTG E20）的 有关 规定 执 行。6.4.5 再生沥 青混 合料 新沥 青用 量的确 定应 按 JTG F40 的 有关 规 定执 行。DB 13/T 5408 2021 5 再生混 合料 配合 比性 能检 验 再生沥 青混 合料 配合 比设 计检验 应按JTG F40 或者DB13/T 978 的 有关 规定 执行，其性 能应 满足 表3的要 求。表3 再生 沥青 混合 料性 能要求 检测指标 单位 气候分区为2-2（夏热冬寒区）气候分区为1-3（夏炎热冬冷区）试验方法 普通沥青 改性沥青 普通沥青 改性沥青 马歇尔稳定度 kN 8 8（6）8 8（6）T0736、T0709 车辙动稳定度 次/mm 1500 2400 1500 2800 T0703、T0719 浸水马歇尔残留稳定度%75 80 75 80 T0736、T 0709 冻融劈裂强度比%70 75 70 75 T0736、T0729 低温弯曲破坏应变 2300 2800 2000 2500 T0703、T0715 注：表中括号内的数字是对SMA类沥 青混合料的要求。试验路 验证 6.6.1 就地热 再生 沥青 混合 料的 性能应 经试 验路 检验。6.6.2 现场取 样成 型试 件进 行混 合料检 验，试验 路检 验项 目主要 有：再生 沥青 混合 料的级 配、马歇尔稳定 度、车辙 动稳 定度、浸水 马歇 尔残 留稳 定度、冻融 劈裂 强度 比、低温 破坏应 变等。7 施工 一般规 定 7.1.1 就地热 再生 正式 施工 前应 进行路 面病 害处 理等 准备 工作，根据 就地 热再 生工 艺 选择合 理的 施工设备。7.1.2 施工前 制定 完善 的安 全教 育制度 和应 急预 案，养护 维 修作业 控制 区域 最小 长度 及其它 要求 应按JTG H30 的有 关规 定执 行。7.1.3 就地热 再生 路面 的压 实和 开放交 通等 事项，除 本文 件的规 定外，还 应符 合 JTG F40 中对 热拌沥青混 合料 路面 的有 关规 定。施工准 备 7.2.1 就地热 再生 施工 前应 进行 现场周 边环 境调 查，对可 能 受到影 响的 植物 隔离 带、树 木、加油 站、窨井盖、管线等 提前采 取隔离 措施。7.2.2 就地热 再生 施工 前，应对 就地热 再生 无法 修复 的下 列路面 病害 进行 预处 理：a)破损松 散类 病害：破 损松 散类病 害的 深度 超过 就地 热再生 施工 深度 时；b)变形类 病害：根 据再 生设 备的不 同，变形 深度 为 3050mm 时；c)裂缝类 病害：分 析裂 缝类 病害成 因，影响 热再 生工 程质量 的裂 缝。7.2.3 施工前 的原 路面 准备 包括 以下内 容：a)若原路 表面 有影 响施 工质 量的杂 物，施工 前应 进行 清理，并对 原路 面进 行清 扫。b)若原路面存在对热再 生施 工有直接影响的市政 设施 或其他障碍物，如护 栏、伸缩缝、混凝土基础、外 露或 浅层 管线 等，施 工前 应进 行预 处理；c)若原路面存在煤气、天然 气等可燃易爆气体检 查井，施工前应采取相应 措施，确保施工安全。7.2.4 原路面 特殊 部位 的预 处理 应满足 下列 要求：DB 13/T 5408 2021 6 a)采用铣刨机沿行车方向将 伸缩缝和井 盖后端铣 刨 2m 5m，前端铣刨 1m2m，深度 30m 50mm，再生 施工 时应 采用 新沥青 混合 料或 再生 沥青 混合料 铺筑。b)原路面 上的 标线、突 起路 标、灌 封胶 等应 清除。c)桥梁伸 缩装 置应 采用 隔热 措施进 行保 护。设备要 求 7.3.1 根据再 生路 面状 况及 路面 病害形 式等，选择 适合 的 就地热 再生 设备。就地 热 再生施 工应 配备足够数量的沥青路面就地 热再生预热机、再生复拌 机、压路机等施工设备；根据情况可增加再生翻松平摊 加热 一体 机、再生 翻松收 料机 和平 摊加 热机、摊铺 机等 设备。7.3.2 沥青路 面就 地热 再生 预热 机应满 足以 下要 求：a)应具备连续、大面积 地将 一定深度范围 内的沥 青路 面均匀预热到可满足 后续 设备对路面进行就地 热再 生施 工要 求的 温度的 功能；b)应具备 加热 能力 自动 控制 功能，应能 及时 显示 加热 温度，温度 控制 误差 应不 超过4%；c)正常工作时产生的沥 青烟 宜通过吸收循环系统 进行 处理，或者进行二次 内循 环热处理补给边沿的 热量 损失，减 少沥 青烟排 放；d)宜采用 热风、红 外等 非明 火加热 方式。7.3.3 沥青路 面就 地热 再生 复拌 机和翻 松收 料机 应满 足以 下要求：a)应具备 对路 面加 热、翻松、添加 沥青 再生 剂、添加 沥青混 合料、摊 铺等 功能。b)翻松装 置应 带有 深度 自动 控制系 统，翻松 深度 应不 超过设 定值 3mm；c)沥青再生剂喷洒 装置 应与 再生复拌机行走速度 联动 并可准确计量，喷洒 计量 应不超过设定值的2%；d)沥青混 合料 添加 系统 应具 有控制 和计 量装 置；e)加铺再 生时，再 生复 拌机 应具有 双熨 平板。f)环境温度较低时，可 选用 复拌平摊加热一体机，有 效保障新添加料与再 生料 温度一致、拌和均匀。g)双层再生时，各层摊 铺所 用熨平板应具备振捣、振 动功能，振捣梁和熨 平板 底板均应配置预热恒 温系 统。铺筑试 验路 段 7.4.1 就地热 再生 正式 施工 前应 铺筑试 验路 段，对再 生施 工工艺、质 量控 制、施 工 管理、施工 安全等进行 检验。就 地热 再生 试验路 段的 长度 不宜 小 于200m。7.4.2 通过铺 筑试 验路 段应 完 成 以下工 作内 容：a)检验再 生设 备的 性能 是否 匹配就 地热 再生 施工 需要；b)确定再 生设 备加 热时 间、加热温 度及 施工 速度 等工 艺参数；c)验证就地热再生沥青 混合 料的配合比设计，检 验新 添加材料的组成、添 加量 以及沥青用量是否合 理；d)检测压 实度、渗 水系 数等 指标；e)提供正 式施 工技 术指 导意 见。再生作 业 7.5.1 清扫路 面，避免 杂物 混入 混合料 内。在路 面再 生宽 度以外 划导 向线，保 证再 生施工 边缘 顺直美观。7.5.2 就地热 再生 施工 前需 要对 原路面 进行 加热，具 体要 求包括 以下 内容：a)原路面应充分加热。不得 因加热温度不足造成 翻松 时集料破损，也不得 因加 热温度过高造成沥青 老化；b)再生机 组各 设备 应保 持合 理间距；c)原路面 加热 宽度 比翻 松宽 度每侧 应至 少宽 出 150mm；d)纵缝搭 接处，加 热宽 度应 超过搭 接边 线 150mm 200mm。7.5.3 路面翻 松应 满足 下列 要求：a)翻松深 度应 均匀。翻 松深 度变化 时应 缓慢 渐变；DB 13/T 5408 2021 7 b)翻松面 应有 较好 的粗 糙度；c)翻松前 路表 温度，普通 沥 青路面 应不 高 于 185，改 性沥青 路面 应不 高 于 200。翻松 后裸露面的 温度，普 通沥 青路 面应不 低 于 85，改性 沥 青路面 应不 低 于 100。7.5.4 沥青再 生剂、新 沥青、新 沥青混 合料 等材 料的 添加 应严格 控制，保 证精 确、均匀。7.5.5 现场拌 制的 再生 混合 料，应均匀，拌 和 温 度应 满足 再生沥 青混 合料 设计 要求。7.5.6 再生沥 青混 合料 的摊 铺应 满足以 下要 求：a)摊铺速 度应 与加 热设 备行 进速度 保持 协调 一致，宜 为 1.5m/min 4m/min。摊 铺混合 料应 均匀，无 裂纹、无 离析 等现 象；b)根据再生混合料类型 与再 生层厚度，调整摊铺 时振 捣的频率与振幅，提 高混 合料的初始密实度；c)普 通 沥 青 再 生 混 合 料 摊 铺 温 度 不 宜 低 于 120；改 性 沥 青 再 生 混 合 料 摊 铺 温 度 不 宜 低 于130；熨 平板 预热 温度 不 宜低 于 100。7.5.7 再生沥 青混 合料 的压 实应 满足以 下要 求：a)压实应 采用 试验 段确 定的 碾压工 艺；b)压实应紧跟摊铺机进 行。使用双钢轮压路机 压 实时 宜减少喷水，使用轮 胎压 路机压实时不宜喷水；c)对大型 机具 无法 压实 的局 部部位，应 选用 小型 振动 压路机 或者 振动 夯板 配合 碾压。7.5.8 对再生 段落 内起 终点 及两 侧接缝 处保 证接 缝处 平整、密实。7.5.9 开放交 通时，路 面温 度应 低于 50。8 施工质 量检 查与 验收 施工质 量控 制标 准 8.1.1 施工过 程中 沥青 路面 就地 热再生 沥青 混合 料的 质量 控制应 满足 表 4 的要 求。表4 施工 过程 中混 合料 质量控 制标 准 检查项目 检查频度及单点检验评价方法 质量要求或允许偏差 试验方法 高速公路、一级公路 其他等级公路 新 料、沥 青再 生剂、沥 青 用量 随时 适时调整，总量控制 每天计算 再生混合料级配（筛孔）0.075mm 每天每台再生机1 2 次，以2 个试样的平均值评定 2%2%T0725 抽提筛分与标准级配比的差 2.36mm 5%6%4.75mm 6%7%再生混合料沥青含量 每天每台再生机1 2 次，以2 个试样的平均值评定 设计值0.3%设计值0.4%T0722 或T0735 马歇尔试验 空隙率 每天每台再生机1 2 次，以4 6个试件的平均值评定 3%5%3%6%摊铺现场取样T0736 或T0702、T0709 稳定度 符合本文件要求 DB 13/T 5408 2021 8 表4 施工 过程 中混 合料 质量控 制标 准（续）检查项目 检查频度及单点检验评价方法 质量要求或允许偏差 试验方法 高速公路、一级公路 其他等级公路 浸水马歇尔残留稳定度 必要时（试件数同马歇尔试验）符合本文件要求 T0736 或T0702、T0709 车辙动稳定度 必要时（以 3 个试件的平均值评定）符合本文件要求 T0719 8.1.2 施工过 程中 就地 热再 生沥 青路面 的质 量控 制应 满足 表 5 的 要求。表5 施工 过程 中路 面质 量控制 标准 检查项目 检查频度及单点检验评价方法 质量要求或允许偏差 试验方法 路表预热温度 随时 185（普通沥青）200（改性沥青）红外温度计实测 再生混合料摊铺温度 随时 120（普通沥青）130（改性沥青）插入式温度计实测 翻松裸露面温度 随时 80（普通沥青）100（改性沥青）显露出裸露面后立即测量 压实度 每 2000 检 查 1 组，逐个试件评定并计算平均值 不小于最大理论密度的 93 T0924，JTG F40 附录E 构造深度 每 200m/车道一点 符合设计要求 T0961 或 T0962 或 T0966 摩擦系数摆值 每 200m/车道一点 符合设计要求 T0964 渗水系数 每 1km 不少于5 点，每点3 处取平均值 100ml/min T0971 宽度（mm）每 100m1 次 大于设计宽度 T0911 再生厚度（mm）随时-1，+5（基于设计厚度）施工时用插入法量测松铺厚度及压实厚度 纵、横接缝高差mm 随时 3 三米直尺间隙 平整度标准差mm 连续测定 高速、一级公路 1.3 T0932 其他等级 2.3 外观 随时 表面平整密实，无明显轮迹、裂痕、推挤、油包、离析等缺陷 目测 DB 13/T 5408 2021 9 施工质 量验 收 除了符 合JTG F80/1 外，沥 青路面 就地 热再 生工 程验 收应满 足表6的 要求。表6 工程 质量 验收 标准 检查项目 检查频度 质量要求或允许偏差 试验方法 宽度（mm）每 100m1 次 不小于设计宽度 T0911 再生后厚度（mm）每 1km5 个点-1，+5 T0912 纵、横接缝高差（mm）随时 3 三米直尺间隙 平整度标准差（mm）全线连续 高速、一级公路 1.2 T0932：全程每车道施工段连续，按每 100m施工段计算 其他等级 2.5 外观 随时 表面平整密实，无明显轮迹、裂痕、推挤、油包、离析等缺陷 目测 压实度 每 1km5 个点 不小于最大理论密度的92 T0924，JTG F40 附录E 构造深度 每 200m/车道一点 符合设计要求 T0961 或 T0962 或T0966 横向力系数 全线连续 符合设计要求 T 0965 或 T 0967 摩擦系数摆值 每 200m/车道一点 符合设计要求 T0964 注：对于摩擦系数的测定，宜优先选择横向力系数；工程量较小或条件不具备时，也可选择摩擦系数摆值。DB 13/T 5408 2021 10 附 录 A（规范 性）沥青混 合料 回收 料（RAP）取样与 试验 分析 A.1 取样 频率 和方 法 A.1.1 分 析路 面结 构和 路 面维修 记录，根 据路 面情 况 是否相 同或 者接 近将 全部 施工路 段划 分为 若干个子路 段，每个 子路 段长 度 不宜大 于5000m，且 不宜 小 于500m，或者 每个 子路 段面 积不宜 大 于50000m2，且不宜 小 于5000 m2。A.1.2 按照 JTG E60 附录 A 随 机取 样方 法确 定取 样点位 置。A.1.3 每 个子 路段 每个 车道分 别取 样 1 处，可采 用小型 加热 机预 先加 热或 冷法直 接挖 掘切 割的 方法。A.1.4 根据 需 要，一次 性 取得足 够数 量的 沥青 混合 料回收 料（RAP）。A.2 试样 存放 A.2.1 试 样应 存放 在干 净、干燥 阴凉 处，妥善 保存 备用。A.2.2 应 标明 试样 级配 类 型、取 样日 期、层位 和桩 号等信 息，防止 试样 污染 或相互 混杂。A.3 试样 缩分 A.3.1 分 料器 法 将试样拌匀，通过分料器 分成大致相等的两份，再 取其中的一份分成两份，缩分至需要的数量为止。A.3.2 四 分法 将所取试样置于平板上，在自然状态下拌和均匀，大致摊平，然后从摊平的 试样中心沿互相垂直的两个方向把试样向两 边分开，分成大致相等的 四份，取其中对角的两份 重新拌匀，重复上述过程，直 至缩 分至 所需 的数 量。A.4 沥青 混合 料回 收料（RAP）评价 A.4.1 沥 青混 合料 回收 料（RAP）的 沥青 含量 和沥 青 性能测 试 对沥青 混合 料回 收料（RAP）加热 干燥 至恒 重，加热 温度为60。a)按照JTG E20、T0726 阿布 森法从 沥青 混合 料中 回收 沥青。如果 采用 其他 方法，需要 进行 重复性和 复现 性试 验，并进 行空白 沥青 标定；b)检测沥 青含 量和 回收 沥青 的 25 针 入度、60 黏 度、软化 点等 指标；c)具有下列情形之一的，应 进行空白沥青标定：更换 阿布森沥青回收设备 时；更换三氯乙烯品种或 供应 商时；回 收沥 青性能 异常 时；沥青 混合 料来源 发生 变化 时；d)精度与 允许 误差 重复性 试验 的允 许误 差为：针入 度 5（0.1mm）、黏 度 平均 值的10%、软化 点 2.5，复现 性试验的允 许误差 为：针 入度 10（0.1mm）、黏度 平均 值的15%、软 化点 5.0，如果超 出允许 误差 范围，则 应弃 置回 收沥 青，重新标 定、回收。A.4.2 沥 青混 合料 回收 料（RAP）的 矿料 级配 和集 料 性质测 试 a)将抽提试验后得到的 矿料 烘干，待矿料降到室 温后，用标准方孔筛进行 筛析 试验，确定沥青混合料回收料（RAP）中 的旧矿料级配。沥青 混合 料 回收料（RAP）的 沥青含 量与级配也可以采 用燃 烧法 确定，若 在燃烧 过程 中，集料 由于 高温导 致破 碎，则不 适宜 采用该 法；b)沥青混 合料 回收 料（RAP）中集料 性质，按 照相 关的 部颁规 范标 准进 行检 测。
