公路旅游标志设置规范DB51／T 2798-2021.pdf

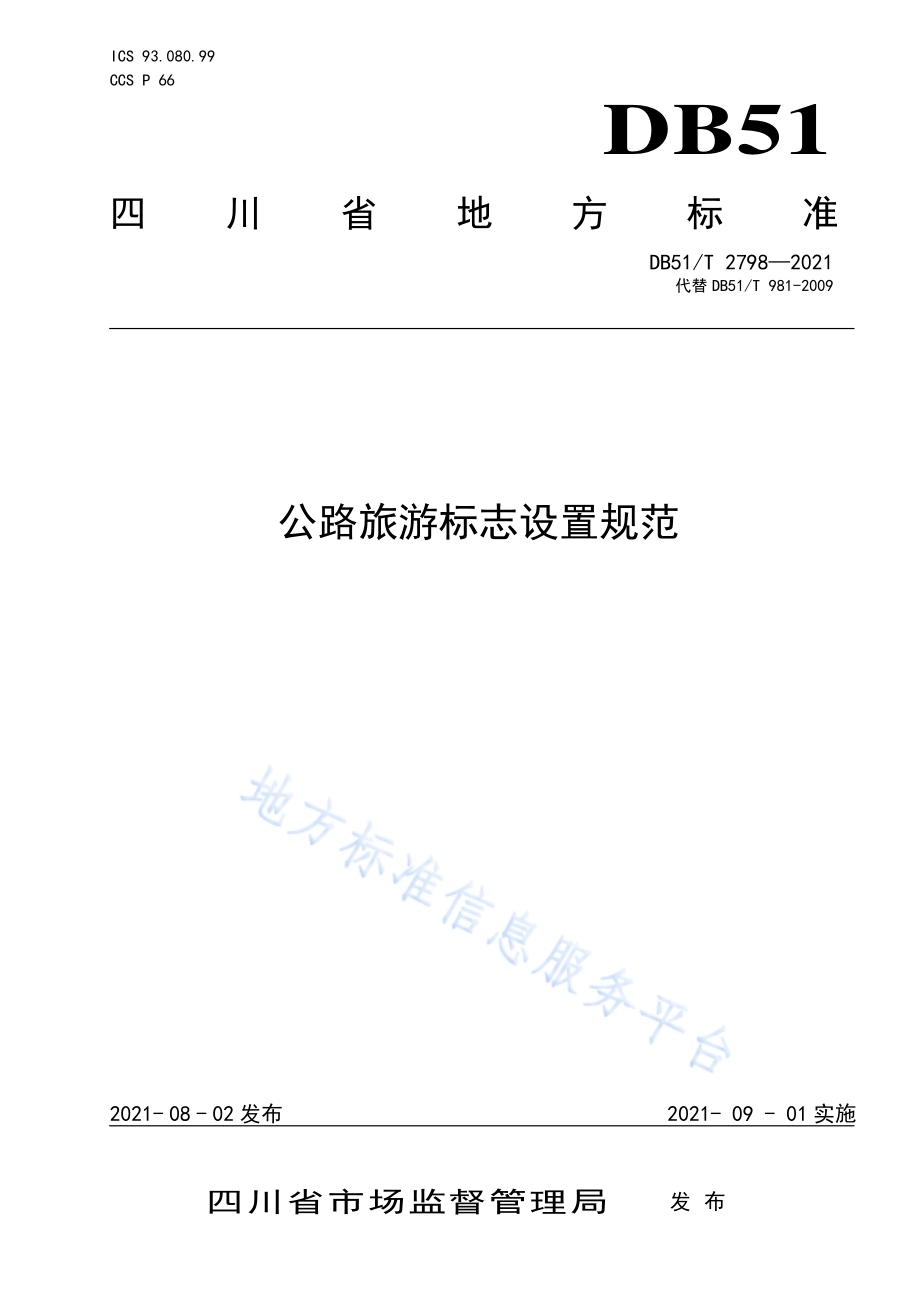

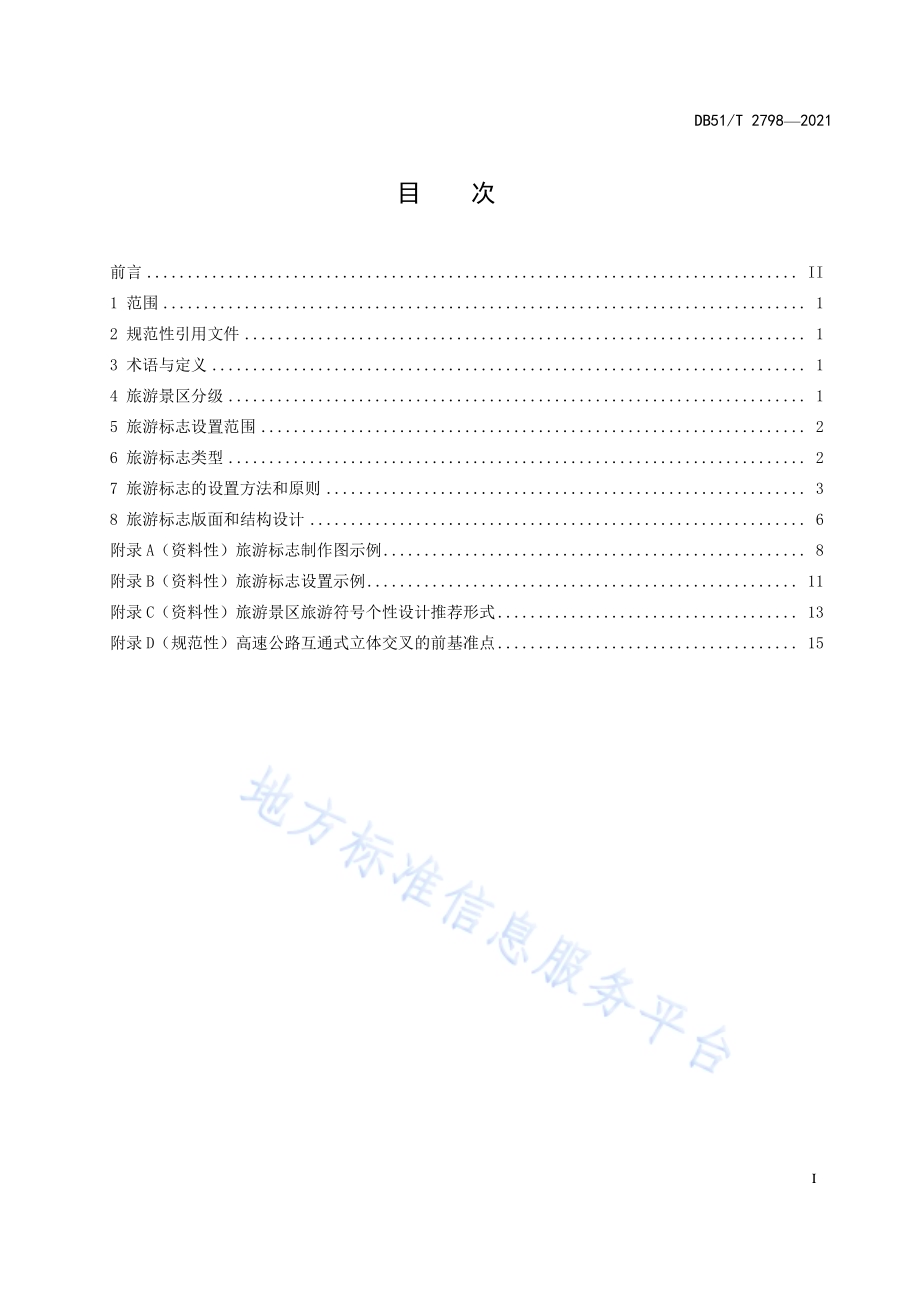

DB51/T 27982021 ICS 93.080.99 CCS P 66 DB51 四川省地方标准 DB51/T 2798 2021 代替 DB51/T 981-2009 公路旅游 标志设置 规范 2021-08-02 发布 2021-09-01 实施 四 川 省 市 场 监 督 管 理 局 发布 DB51/T 27982021 I 目 次 前言.II 1 范围.1 2 规范 性引 用文 件.1 3 术语 与定 义.1 4 旅游 景区 分级.1 5 旅游 标志 设置 范围.2 6 旅游 标志 类型.2 7 旅游 标志 的设 置方 法和 原则.3 8 旅游 标志 版面 和结 构设 计.6 附录A（资 料性）旅 游标 志 制作 图示 例.8 附录B（资 料性）旅 游标 志设置 示例.11 附录C（资 料性）旅 游景 区 旅游 符号 个性 设计 推荐 形式.13 附录D（规 范性）高 速公 路互通 式立 体交 叉的 前基 准点.15 DB51/T 2798 2021 II 前 言 本 文件 按照GB/T 1.1-2020 标准 化工作 导则 第1部 分：标 准化文 件的 结构和 起草规 则的规 定 起草。本 文件 代替DB51/T 981-2009 旅 游标 志标 牌设 置规 范，与DB51/T 981-2009 相比，主要 技术 变化如下：修 改了 本文件 使 用范 围为公 路交 通指 引标 志；景观标 志、人 行指 引标 志 等不在 本规 范范 围（见第1章，2009 年 版的 第1章）；增加 了 旅游 景区 分级（见第4章），并根 据景 区 分级 修 改了 旅游 标志 设置 范围（见第5章，2009年版的 第5 章）；删 除了 城市 道路 上的 旅游标 志设 置方 法和 原则（见2009 年 版的6.3）；增 加了 旅游 标志 设置 的连续 性、一致 性、协调 性和适 度性 的具 体要 求（见7.1）；增 加了 高速 公路 互通 立交连 接线 设置 旅游 标志 的具体 要求（见7.2.4）；修改 了 旅游 标志 板面 反光 膜 等级 的选 用标 准（见8.1，2009 年 版的8.1.2）；修改 了 高速 公路 互通 式立体 交叉 的前 基准 点的 定义（见8.5，2009 年版 的 附录F）；本 文件 由四 川省 交通 运输 厅提出、归口 并 解释。本 文件 主要 起草 单位：四 川省公 路规 划勘 察设 计研 究院有 限公 司 本 文件 主要 起草 人：陈恺、尹东 升、蒋贵 川、陈栋、王兆 林 本 文件 及其 所代 替文 件的 历次版 本发 布情 况为：2009 年 首次 发布 为DB51/T 981-2009；本 次为 第一 次修 订。DB51/T 27982021 1 公 路旅游 标志设置 规范 1 范围 本 文件 规定 了四 川省 境内 各等级 公路 旅游 标志 的设 置原则、设 置方 法。本 文件 适用 于四 川省 境内 各等级 公路 的旅 游标 志规 划、设 计和 设置。本 文件 不适 用于 旅游 景区 内部、建筑 物内 部等 场所 的 人行标 识导 视系 统，以及 广 告标牌、景 观标 牌。2 规范性 引用 文件 下列文 件 中 的内 容通 过文 中的规 范性 引用 而构 成本 文件必 不可 少的 条款。其 中，注日 期的 引用 文件，仅该日期 对应 的 版本 适用 于本文 件；不注 日期 的引 用文件，其 最新 版本（包 括所有 的修 改单）适 用 于 本文件。GB 5768.2-2009 道 路交 通 标志和 标线 第2 部分：道 路交通 标志 GB 17733 地名 标志 GB/T 18833 道 路交 通反 光 膜 JTG D82 公 路交 通标 志和 标线设 置规 范 3 术语与 定义 下列术 语和 定义 适用 于本 文件。3.1 旅游景区 tourist attraction 以旅游 及其 相关 活动 为主 要功能 或主 要功 能之 一的 空间或 地域，具有 参观 游 览、审美 体验、休闲 度假、康 乐健 身等 功能，具 备相应 旅游 服务 设施 并提 供相应 旅游 服务 的独 立管 理区。3.2 旅游标 志 tourist sign 提供 旅 游景 区名 称、旅 游 图形符 号、前 往旅 游景 区 的方向 和距 离等 信息，设 置于 道 路上 的交 通指 引标志。4 旅游 景 区分 级 所有 旅 游景 区根 据景 区质量、知 名度、美誉 度、市 场影响 力、旅游 交通 需求 等方面 分为 一级、二 级和三级。自 然资 源、生态 环境、住建、文 旅、林草 等行政 主管 部门 已 评 定等 级 的旅 游景 区依据其评级进行归类。旅游 景 区分 级 的 主要依 据 见 表1。按照以 国家 公园 为主 体的 自然保 护地 体系 而设 立的 国家公 园、国家 文化 公园，属于 一级 旅 游 景 区。DB51/T 2798 2021 2 表 1 旅游 景 区分 级 一级 二级 三级 5A 级旅游 景区 4A 级旅游景区 世界自然遗产 世界文化遗产 国家级自然保护区 国家级风景 名胜区 国家级森林公园 国家级地质公园 国家湿地公园 国家级旅游度假区 全国重点文物保护单位 国家级文博场馆 3A 级旅游景区 省级自然保护区 省级风景名胜区 省级森林公园 省级地质公园 省级湿地公园 省级旅游度假区 省级文博场馆 2A 级旅游景区 市级自然保护区 市级森林公园 市级文博场馆 5 旅游标 志设 置范 围 5.1 旅游标 志可 在通 往旅 游景 区的公 路、旅游 景区 道路 等位置 设置。5.2 一级旅 游 景 区的 旅游 标志，可在 景区 所 处 地市 州的 高速公 路和 一般 公路 的适 当位置 设置。根 据高速公路 出口 与旅 游景 区位 置、连 接道 路通 行能 力等 因 素，在 高速 公路 上选 取最 便 捷的出 口设 置旅 游标 志。在高速 公路 出口 至旅 游区 入口的 连接 路径 发生 转向 时，以 及 一 般公 路 第 一块 旅 游标志 之后 的路 径发 生 转向的路 口，宜连 续设 置旅 游标志，直 至到 达旅 游区 入口。5.3 二级旅 游 景 区的 旅游 标志，根据 到达 旅游 景区 的交 通路线 情况，可 在景 区所 处地市 州范 围内 的 一般公路 的适 当位 置设 置。在第一 块旅 游标 志之 后的 路径发 生转 向的 路口，宜 连续设 置旅 游标 志，直 至 到达旅游 区入 口。5.4 三级旅 游 景 区的 旅游 标志，根据 到达 旅游 景区 的交 通路线 情况，可 在景 区所 处县（县级 市、区）范围内 的 一 般公 路 的 适当 位置设 置。在第 一块 旅游 标志之 后的 路径 发生 转向 的路口，宜 连续 设 置 旅 游 标志，直 至到 达旅 游区 入口。5.5 旅游 景 区位 于行 政区 域的 边缘地 带时，可 根据 景区 等 级在相 邻行 政 区 域内 适当 增设景 区引 导标 志。在其他 满足 设置 条件 的地 点，经 专门 论证 和批 准后，可设 置旅 游标 志。6 旅游标 志类 型 DB51/T 27982021 3 6.1 根据旅 游景 区信 息在 交通 标志版 面信 息中 所占 份额 的不同，旅 游标 志可 分为 专用旅 游标 志和 嵌入式旅游 标志，例 如图 1。版面 所显 示的 信息 全部 为旅 游景区 服务 的交 通标 志即为 专用 旅游 标志。除 显 示为旅游 景区 服务 的信 息之 外，版面 尚 包括 为其 他交 通目的 服务 信息 的交通 标志 即为 嵌入 式旅 游标 志。桃 羌 寨甘 藏 寨观 桥坪音堡 1广出 口汉德 阳 高 新 区 a)专用 旅游 标志 b)嵌 入式 旅游 标志 图1 旅游 标志 类型（版 面 份额区 分）6.2 按旅游 标志 中所 显示 的信 息内容 的不 同，旅游 标志 可分为 景区 方向 指引 标志、景区 地点 距离 标 志、旅游符 号、服务 型旅 游标 志 等，例如图 2。桃 羌 寨 坪甘 藏 寨 堡 桃 羌 寨甘 藏 寨观 桥坪音堡 a)景区 方向 指引 标志 b)景区 地点 距离 标志 c)旅游 符号 d)服务 型 旅 游标 志 图2 旅游 标志 类型（版 面 内容 区 分）6.3 代表 旅 游景 区特 征的 旅游 符号宜 采 取 抽象 式图 形，不宜直 接采 用旅 游景 区照 片作为 旅游 符号。旅游符号 一般 单独 使用，不 应在嵌 入式 旅游 标志 中采 用。6.4 嵌入式 旅游 标志 的旅 游景 区信息，不 应增 加边 框。6.5 旅游符 号所 提供 的信 息主 要是景 区的 旅游 项目 类别，包括 GB 5768.2-2009 中 所规定 的旅 游符 号 旅3旅17。7 旅游标 志的 设置 方法 和原 则 DB51/T 2798 2021 4 7.1 一般规 定 7.1.1 旅游标 志的 设置 应符 合 JTG D82 的相 关规定。7.1.2 旅游标 志设 置应 具有 连续 性，在 高速 公路 出口、一 般公路 第一 块旅 游标 志之 后的连 接路 径发 生转向时，宜 连续 设置 旅游 标志，直至 到达 旅游 景 区 入口。7.1.3 旅游标 志设 置应 保持 一致 性，同 一旅 游景 区在 旅游 标志中 的 景 区名 称（简称）、旅 游符 号应 保持前后 一致，前 往旅 游景 区的方 向和 距离 应与 实际 情况一 致。7.1.4 旅游标 志设 置应 保证 协调 性，应 注意 与其 他标 志、构造物、绿 化等 关系 的协 调性，不得 相互 遮挡。标志 间距 在高 速公 路 上不宜 小于 100m，一般 公 路 上不 宜小于 60m。如需 在 保持最 小间 隔的 标志 之间增设新 的标 志，则宜 采用 互不遮 挡的 支撑 结构 形式。7.1.5 旅游标 志设 置应 保证 适度 性，同 一个 互通 出口 或同 一个道 路交 叉口 的同 一个 方向，旅游 标志 指示的景 区数 量不 应超 过三 个。当符 合条 件的 景区 数 量超过 三个 时，宜 根据 景 区等级、至景 区距 离 等 因素择优选 取，或 由 旅游 主管 部门确 定。7.2 高速公 路 旅 游标 志设 置 7.2.1 高速公 路上 设置 的 景 区方 向指引 标志，一 般设 置 于 互通立 交匝 道出 口前 方，可以 采 用专 用旅 游标志和 嵌入 式旅 游标 志两 种形式。在不 引起 信息 超 载的前 提下，景区 方向 指 引标志 可 采 用嵌 入式，与路径指引 标志 合设，例 如图 3。当 合并 设置引 起信 息超 载时，可在 距互通 立 交前 基准 点1.5km 处 和前基准点处设置 专 用旅 游标 志，例如图 4。2出 口德 阳 高 新 区 1广出 口汉德 阳 高 新 区 m出 口德 阳 高 新 区 出 口德 阳 高 新 区 图3 高速 公路 嵌入 式旅 游 标志 DB51/T 27982021 5 出 口龙 门 古 镇飞 仙 关汉 姜 古 城 龙 门 古 镇飞 仙 关汉 姜 古 城出 口 图4 高速 公路 专用 旅游 标 志 7.2.2 高速公 路上 多个 出口 都可 通往同 一旅 游景 区时，应 根据去 往景 区的 主要 交通 流向，综合 考虑 行驶时间、道路 服务 水平 等 因素，选择 一 到两 个 最 为 便捷的 出口 设置 旅游 标志；也 可根 据地 方交 通主 管 部门要求 设置。7.2.3 景区方 向指 引标 志一 般设 置于普 通落 地互 通立交 出 口前，不宜 在枢 纽立 交设 置。若 确 有 需要，经论证 可在 枢纽 立交 设置 一级旅游 景 区的 方向 指引 标志。7.2.4 高速公 路互 通 立 交主 线设 置有景 区方向 指 引标 志的，应在 其互 通立 交连 接线 距离收 费站 最近 的大型平 交口 设置 对应 的景 区 方向 指引 标志。该 旅游 标志 应 与高 速公 路主 线旅游 标志 保持 连续 性和 一致性。平交 口后 宜设 置相 应 景区地 点距 离标 志；无 条 件设置 的，宜 将景 区距 离 信息与 平交 口前 方的 方向 指引标志 合设，例 如图 5。龙 古 镇飞 关门仙汉 古 城 姜 图 5 地 点距 离与 方向 指引 标志合设 7.2.5 高速公 路沿 线所 能到 达的 旅游景 区较 多的，可 在该 高速公 路设 置景 区地 点距 离标志。景 区地点距离标 志 的 设置 位置，应 与其他 指路 标志 间距 1Km 以上。7.2.6 设置于 高速 公路 主线 的景 区方向 指引 标志 和景 区地 点距离 标志 不 得 混用。景区 方向 指引 标志 一般设置 于 普 通落 地互通 立交 出口 前，标志 版面 的距 离数值 表示 标志 设置 地点 到立交 出口 前基 准点 的距离。7.3 一般公 路 旅 游标 志设 置 7.3.1 根据旅 游景 区所 在地 主城 区至景 区之 间的 道路 条件、交通 量情 况，在 一 般公 路 路网 中可 选择 一条或多 条引 导路 径。在引 导路径 发生 转向 的路 口、引导路 径与 二级 以上 公路 交叉口 及旅 游区 入 口 处 宜 连续设置 旅游 标志。7.3.2 当引导 路径 为长 距离 直线 路段时，可 每隔 至 少 5km 增设一 块旅 游标 志，例如 附录 B 所示。DB51/T 2798 2021 6 7.3.3 设置于 一般 公路 的景 区方 向 指引 标志，版面 信息 应 包括旅 游景 区名 称、旅游 景区方 向信 息，也可包括 旅游 符号、景 区距 离信息。一 般 设 置于 交叉 口前方。7.3.4 景区方 向指 引标 志优 先考 虑采用 嵌入 式旅 游标 志，当指路 标志 无嵌 入条 件时，可在 交叉 口前 设置专用 旅游 标志。7.3.5 当从不 同的 方向 通过 公路 前往旅 游景 区的 最短 路径 存在差 异时，旅 游标 志的 设置位 置应 在旅 游交通流 的主 要方 向中 选择。主要 方向 指前 往旅 游景 区的旅 游交 通流 最为 集中 的前三 个方 向；其 他 方 向 不应再设 置旅 游标 志。7.3.6 景区地 点距 离标 志，版面 信息应 包括 旅游 景区 名称、至旅 游景 区的 距离，也 可包括 旅游 符号，但不应 包括 专门 的方 向信 息。一 般 设 置于 远离 交叉 口的 一 般路 段。8 旅游标 志版 面和 结构 设计 8.1 旅游标 志的 版面 设计 和结 构设计 应符 合以 下 一 般规 定：旅 游标 志板 面的 形状、颜色、边框 和 衬边、字 符、图 形等，都 应符 合 GB 5768.2-2009 的相 关规定。典型 标志 版面 制作 示例，如附 录 A 所示。标 志上 的汉 字应 使用 规范汉 字，字体 需按 国 家公路 网标 志调 整工 作技 术指南（交办 公路2017167 号）中 规定 的A、B、C 三种 字 体对 应的 条 文执行。根 据需 要，标 志 上可并 用汉 字和其他文 字，除有 特殊 规定 之外，汉字 应排 在其 他文 字上方。如 果标 志上 使用 英文，地名 用 汉 语拼音，相关 规定 按 照 GB 17733，第一 个字 母大 写，其余小 写。旅 游标 志应 采用 逆反 射材料 制作 标志 板面，也 可 根据地 形、日照 情况 采用 主 动发光 式或 照明 式，以满足 全天 候的 视认 要求。标 志采用 的 逆反 射 材料，性 能指 标应 符合 GB/T 18833 的 相关 规定。反光膜 等级 应与 道路 沿线 的指路 标志 反光 膜等 级协 调一致。旅游 标 志的 支撑 方式 应 在结 构安 全的 前提 下，多考虑 与景 区 环 境的 协调 性。旅游 标志 支撑方式可选择 柱式、悬 臂式、门 架式或 附着 式，支撑 设施 尽量融 于公 路观 赏景 观之 中。各类 支撑方式都应符合 GB 5768.2-2009 的相关 规定。8.2 旅游 标 志中 景区 名称 应简 洁明了。中 文名 称不 宜超 过 6 个 字，名称 过长 时宜 采用简 称；英文 名称过长时 宜采 用简 写，简写 应符合 英文 习惯。8.3 高速 公 路主 线上 设置 的旅 游标志，景区 名称 应 优先 使用简称。8.4 旅游标 志的 版面 内容 严禁 带有商 业性 质的 文字、数 字及图 形符 号等。8.5 旅游标 志版 面中 的距离 应 符合以 下规 定：公 路设 置的 旅游 标志 所显示 的“距离”系 指标 志设置 地点 与基 准点 之间 的行驶 距离。高 速公 路主 线设 置的 景区方 向指引 标志，基准 点为互 通式 立体 交叉 的前 基准点。高 速公 路 互 通式立体 交叉 的前 基准 点应 符合附录 D 的规 定。公路 设 置的 景区 地点 距离标 志，基准 点 为 旅游 景区的 所有 入口 中，从设 置地点 所能 抵达 的 最 为便捷的 那一 个入 口。当 前 往同一 旅游 景区 有多 条路 径可供 选择 时，景区 地点距离标 志 中 的“距离”应 为有 利于 交通 的最 短路径 的距 离。DB51/T 27982021 7 当 旅游 标志 的设 置位 置受到 影响 时可 适当 移位。旅游 标志 与基 准点 间距 小于或 等 于 3km 时，设置位置 的允 许偏 差为 50m；间距 为 3km 以 上时，偏 差为250m。“距离”数 值宜 以 1km 为单位，不 满整 数时 应四 舍五 入。如 需采 用小 数点 后一 位数字，则 该数 字字 高应 为其他 数字 之 半，并应与 其他 数字 底部 对齐。8.6 旅游符 号 的 图形 应 醒 目易 辨、信 息准 确、美观 明晰。可采用 GB 5768.2-2009 中的共 性旅 游符 号；也可采 用 由 旅游 景区 管理 单位根 据景 区特 征提 出的 个性 旅 游符 号。典型 的个性 旅游 符号 如附录 C 所示。8.7 旅游 标 志中 景区 中文 名称（简称）、英文 名称（简 写）、个性 旅游 符号，都 应 由对 应主 管 部 门批准后方 可用 于旅 游标 志的 设计与 实施。DB51/T 2798 2021 8 附录A（资料 性）旅游标 志 制 作图 示例 图 A.1 给 出了 典型 旅游 标 志 制作 图 的 示例。1广出 口汉德 阳 高 新 区 龙 门 古 镇飞 仙 关汉 姜 古 城 DB51/T 27982021 9 桃 羌 寨 坪甘 藏 寨 堡 桃 羌 寨甘 藏 寨观 桥坪音堡 DB51/T 2798 2021 10 龙 古 镇飞 关门仙汉 古 城 姜 图A.1 典型 旅 游标 志图 示 例 旅游符 号的 大小 可根 据具 体选用 的旅 游符 号适 当调 整，但应 保证 旅游 符号 清 晰、明确，整个 旅游 标志版面 协调 美观。DB51/T 27982021 11 附录B（资料 性）旅游标 志设 置示 例 图 B.1 给 出了 高速 公路 互 通式立 体交 叉 出 口旅 游标 志设置 的示例。图B.1 高 速公 路出 口旅 游 标志设 置示 例 出 口龙 门 古 镇飞 仙 关汉 姜 古 城龙 门 古 镇飞 仙 关汉 姜 古 城出 口DB51/T 2798 2021 12 图 B.2 给 出了 一般 公路 旅 游标志 设置 的示例。图B.2 一 般公 路旅 游标 志 设置示 例DB51/T 27982021 13 附录C（资料 性）旅游景 区旅游 符号 个 性设 计推荐 形式 表 C.1 给 出了 旅游 景区 的 旅游符号 个 性设 计 的 示例。表C.1 旅游 景区 旅游 符号设计示 例 类别 旅游符号 九寨沟 金沙遗址 杜甫草堂 三星堆 DB51/T 2798 2021 14 类别 旅游符号 乐山大佛 武侯祠 熊猫基地 DB51/T 27982021 15 附录D（规范 性）高速公 路互 通式 立体 交叉 的前基 准点 高速公 路互 通式 立体 交叉 及服务 区、停车 区等 沿线 设施的 出口 预告 标志 设置 的前基 准点，根 据 出 口型式、匝道 车道 数等 条件 有所区 别，例如图D.1：减速车 道为 无辅 助车 道的 直接式 时，可 以其 渐变 段 起点作 为前 基准 点，如图a)；减速 车道 为平 行式或设辅 助车 道的 直接 式时，可以 其减 速车 道起 点作 为前基 准点，如图b)、c)和d)。DB51/T 2798 2021 16 图D.1 高速 公路 互通 式立 体交叉 及服 务区、停 车区 前 基准 点 _
