公路千枚岩路基施工技术规范DB61／T 1398-2021.pdf

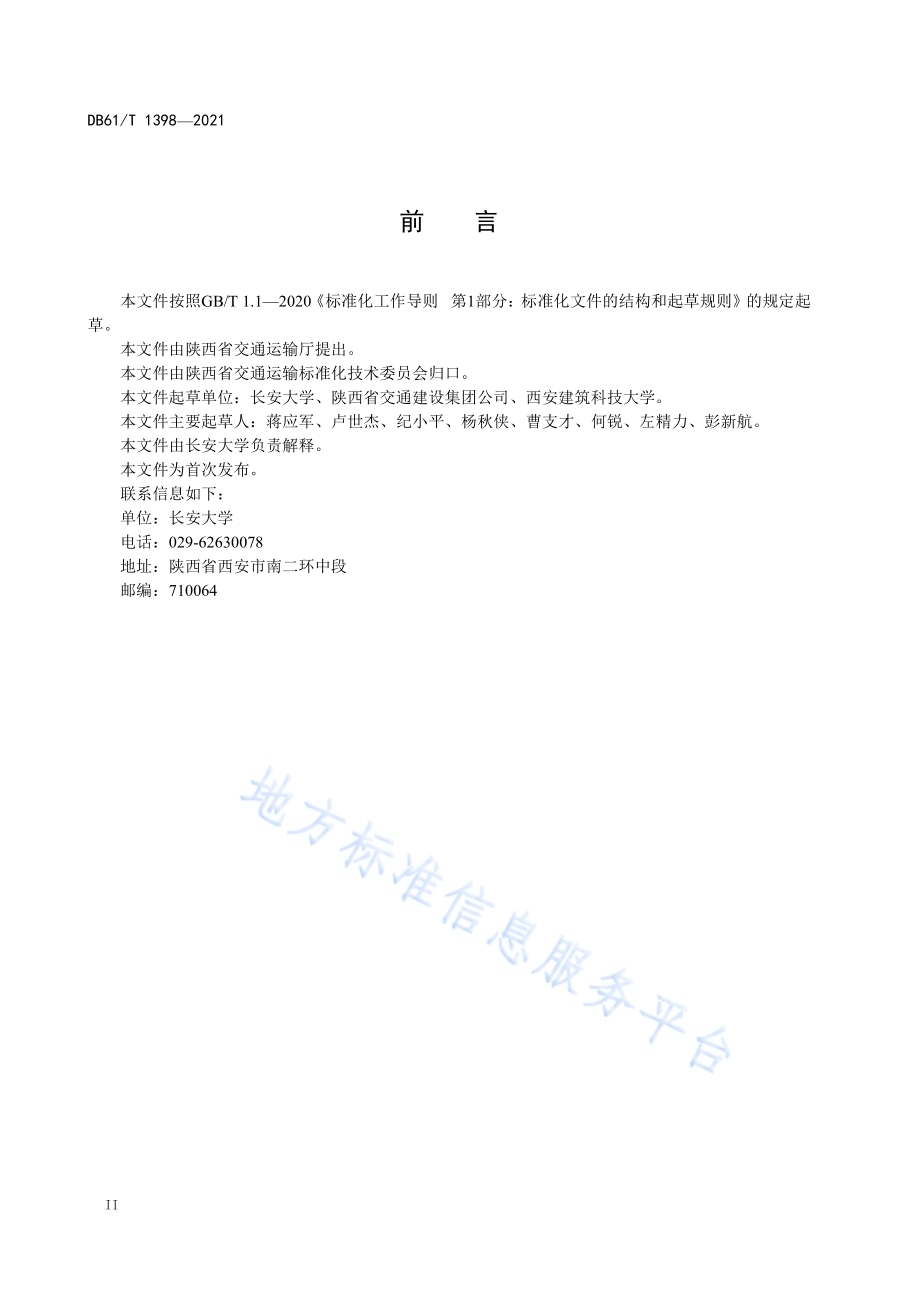

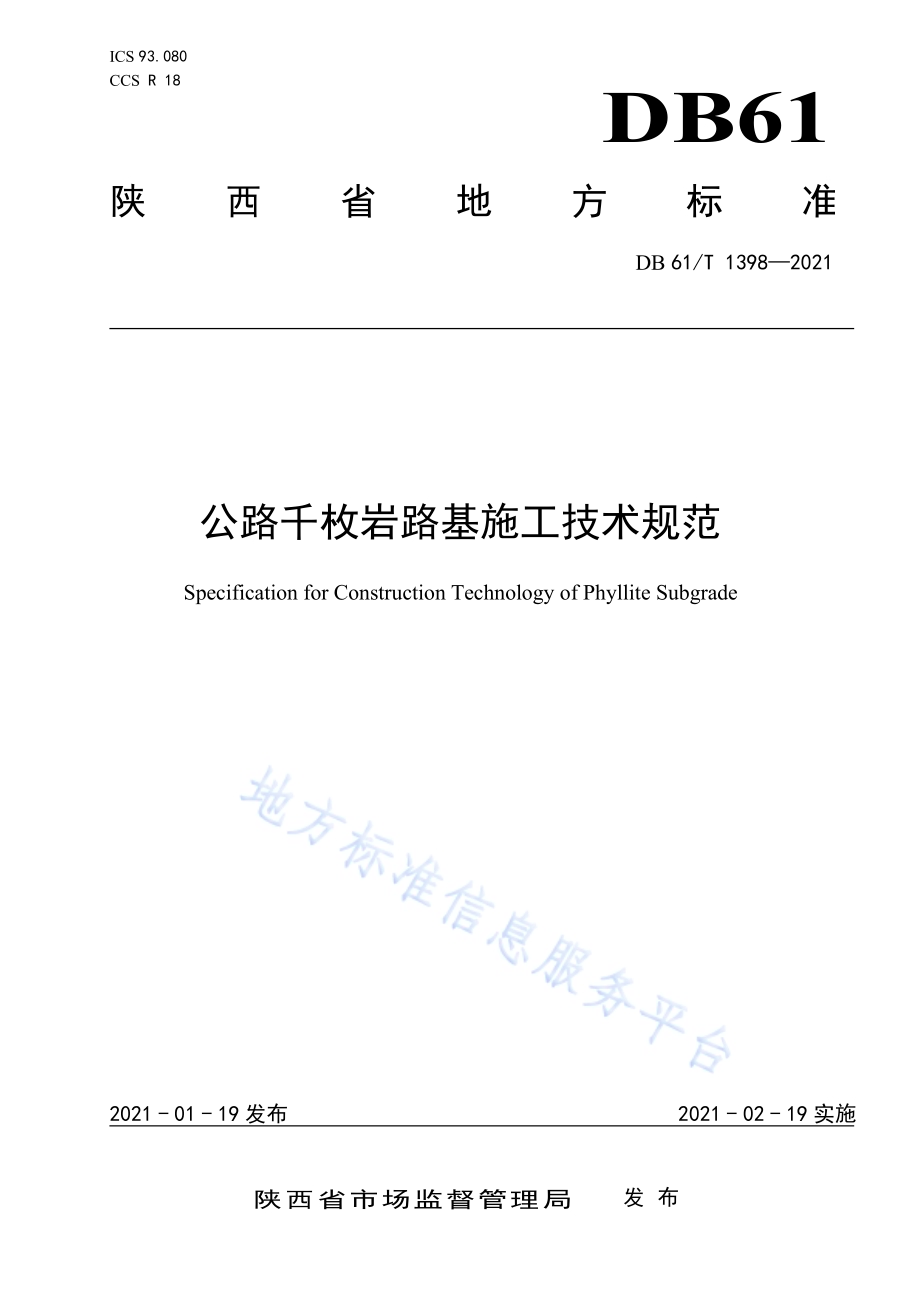

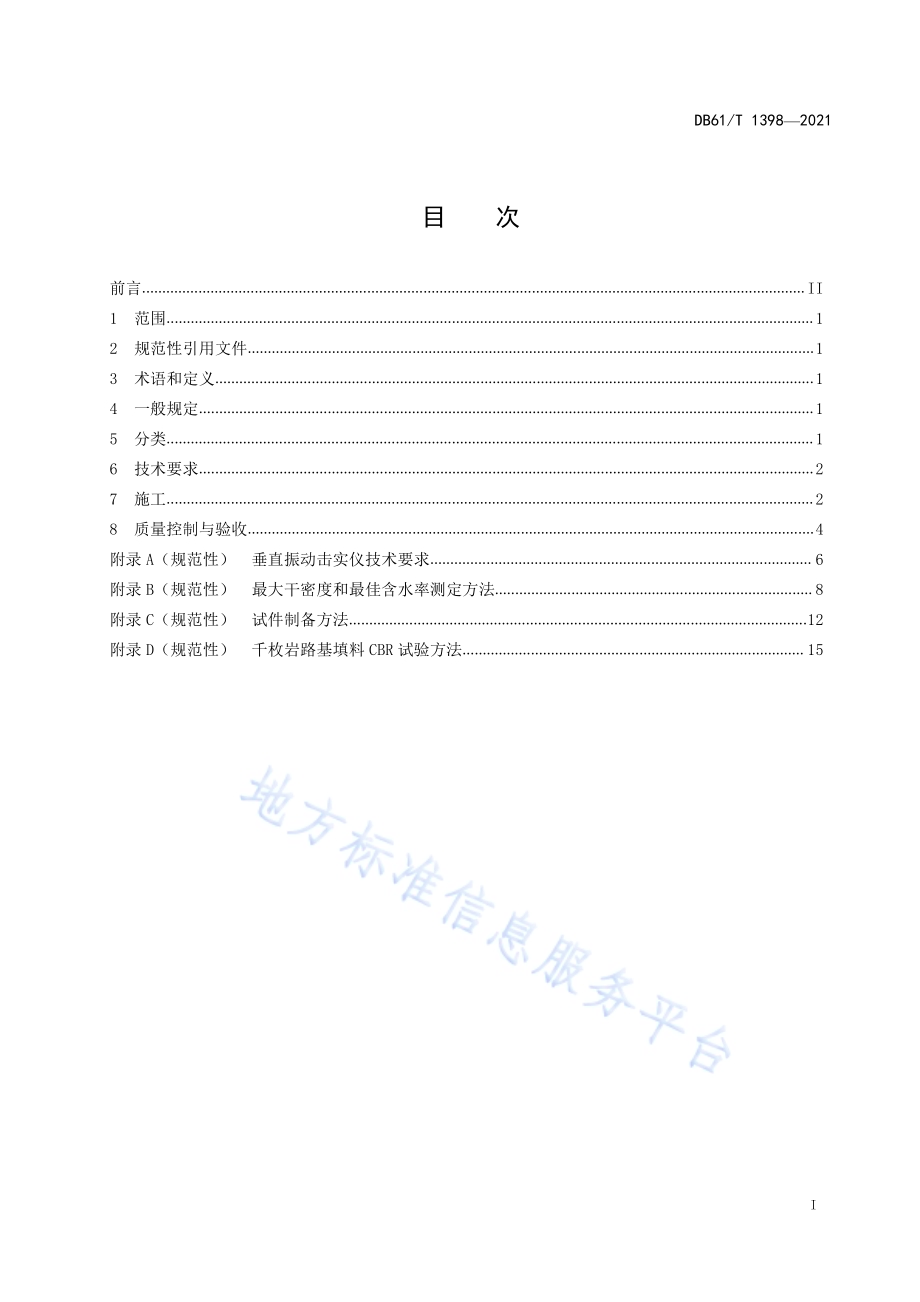

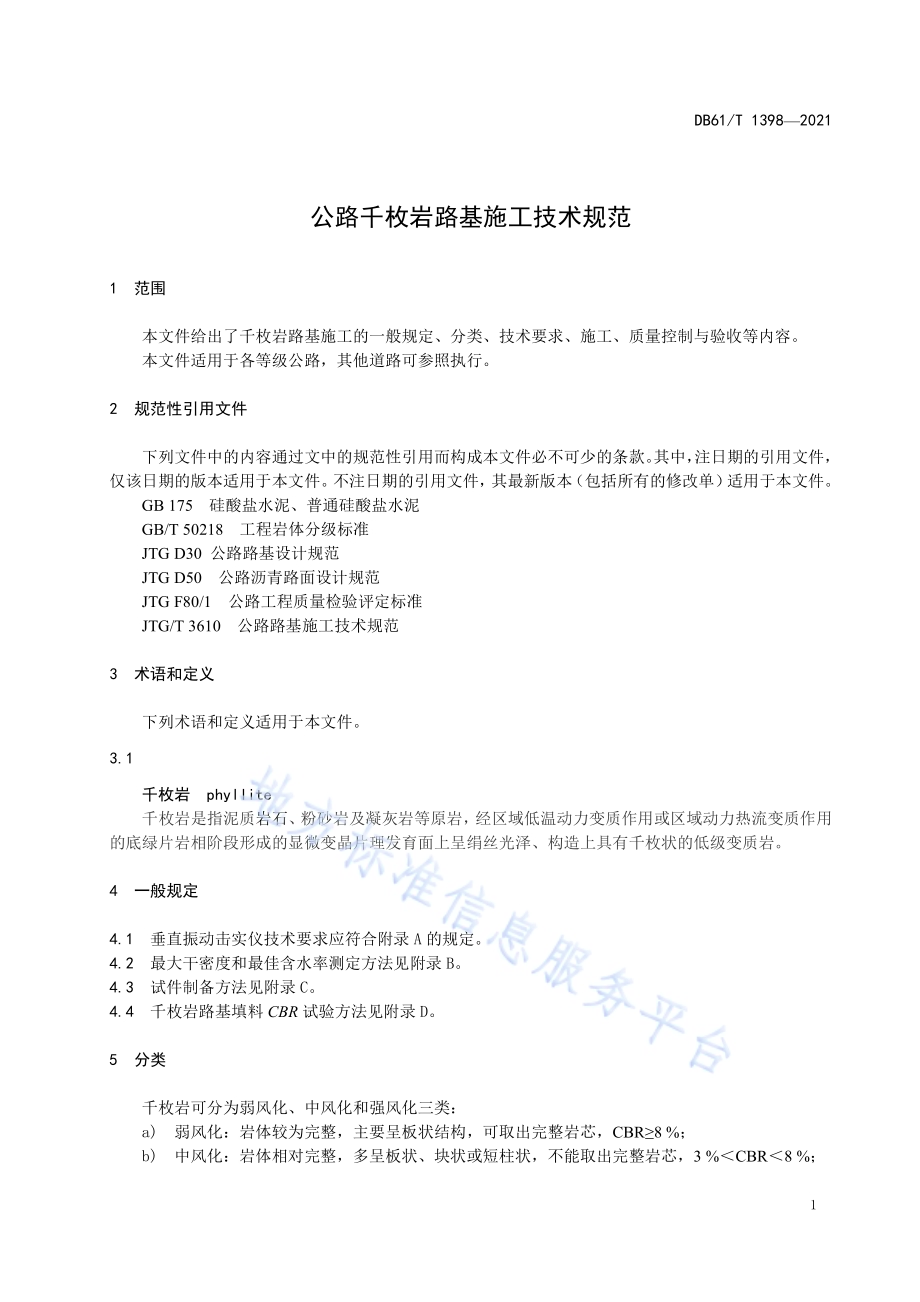

ICS 9 3.0 8 0CCS R 1 8DB61陕 西 省 地 方 标 准DB 6 1/T 1 3 9 8 2 0 2 1公 路 千 枚 岩 路 基 施 工 技 术 规 范Specification for Construction Technology of Phyllite Subgrade2 0 2 1-0 1-1 9 发 布 2 0 2 1-0 2-1 9 实 施陕 西 省 市 场 监 督 管 理 局发 布D B 6 1/T 1 3 9 8 2 0 2 1I目 次前 言.I I1 范 围.12 规 范 性 引 用 文 件.13 术 语 和 定 义.14 一 般 规 定.15 分 类.16 技 术 要 求.27 施 工.28 质 量 控 制 与 验 收.4附 录 A（规 范 性）垂 直 振 动 击 实 仪 技 术 要 求.6附 录 B（规 范 性）最 大 干 密 度 和 最 佳 含 水 率 测 定 方 法.8附 录 C（规 范 性）试 件 制 备 方 法.1 2附 录 D（规 范 性）千 枚 岩 路 基 填 料 C B R 试 验 方 法.1 5D B 6 1/T 1 3 9 8 2 0 2 1I I前 言本 文 件 按 照GB/T 1.12020 标 准 化 工 作 导 则 第1 部 分：标 准 化 文 件 的 结 构 和 起 草 规 则 的 规 定 起草。本 文 件 由 陕 西 省 交 通 运 输 厅 提 出。本 文 件 由 陕 西 省 交 通 运 输 标 准 化 技 术 委 员 会 归 口。本 文 件 起 草 单 位：长 安 大 学、陕 西 省 交 通 建 设 集 团 公 司、西 安 建 筑 科 技 大 学。本 文 件 主 要 起 草 人：蒋 应 军、卢 世 杰、纪 小 平、杨 秋 侠、曹 支 才、何 锐、左 精 力、彭 新 航。本 文 件 由 长 安 大 学 负 责 解 释。本 文 件 为 首 次 发 布。联 系 信 息 如 下：单 位：长 安 大 学电 话：029-62630078地 址：陕 西 省 西 安 市 南 二 环 中 段邮 编：710064D B 6 1/T 1 3 9 8 2 0 2 11公 路 千 枚 岩 路 基 施 工 技 术 规 范1 范 围本 文 件 给 出 了 千 枚 岩 路 基 施 工 的 一 般 规 定、分 类、技 术 要 求、施 工、质 量 控 制 与 验 收 等 内 容。本 文 件 适 用 于 各 等 级 公 路，其 他 道 路 可 参 照 执 行。2 规 范 性 引 用 文 件下 列 文 件 中 的 内 容 通 过 文 中 的 规 范 性 引 用 而 构 成 本 文 件 必 不 可 少 的 条 款。其 中，注 日 期 的 引 用 文 件，仅 该 日 期 的 版 本 适 用 于 本 文 件。不 注 日 期 的 引 用 文 件，其 最 新 版 本（包 括 所 有 的 修 改 单）适 用 于 本 文 件。GB 175 硅 酸 盐 水 泥、普 通 硅 酸 盐 水 泥GB/T 50218 工 程 岩 体 分 级 标 准JTG D30 公 路 路 基 设 计 规 范JTG D50 公 路 沥 青 路 面 设 计 规 范JTG F80/1 公 路 工 程 质 量 检 验 评 定 标 准JTG/T 3610 公 路 路 基 施 工 技 术 规 范3 术 语 和 定 义下 列 术 语 和 定 义 适 用 于 本 文 件。3.1千 枚 岩 p h y l l i t e千 枚 岩 是 指 泥 质 岩 石、粉 砂 岩 及 凝 灰 岩 等 原 岩，经 区 域 低 温 动 力 变 质 作 用 或 区 域 动 力 热 流 变 质 作 用的 底 绿 片 岩 相 阶 段 形 成 的 显 微 变 晶 片 理 发 育 面 上 呈 绢 丝 光 泽、构 造 上 具 有 千 枚 状 的 低 级 变 质 岩。4 一 般 规 定4.1 垂 直 振 动 击 实 仪 技 术 要 求 应 符 合 附 录 A 的 规 定。4.2 最 大 干 密 度 和 最 佳 含 水 率 测 定 方 法 见 附 录 B。4.3 试 件 制 备 方 法 见 附 录 C。4.4 千 枚 岩 路 基 填 料 C B R 试 验 方 法 见 附 录 D。5 分 类千 枚 岩 可 分 为 弱 风 化、中 风 化 和 强 风 化 三 类：a)弱 风 化：岩 体 较 为 完 整，主 要 呈 板 状 结 构，可 取 出 完 整 岩 芯，CBR8%；b)中 风 化：岩 体 相 对 完 整，多 呈 板 状、块 状 或 短 柱 状，不 能 取 出 完 整 岩 芯，3%CBR 8%；D B 6 1/T 1 3 9 8 2 0 2 12c)强 风 化：岩 体 风 化 强 烈，多 呈 鳞 片 状，极 易 破 碎，不 能 取 出 完 整 芯 样，CBR3%。6 技 术 要 求6.1 一 般 要 求6.1.1 水 泥 初 凝 时 间 宜 大 于 4 h，终 凝 时 间 宜 大 于 6 h，其 他 指 标 应 符 合 GB 175 的 规 定。6.1.2 未 改 良 中 风 化、强 风 化 千 枚 岩 填 筑 路 基，边 坡 及 顶 部 宜 采 用 土 工 布 或 黏 土 等 措 施 进 行 封 水 处 理，底 部 宜 设 隔 离 层 或 垫 层 等 措 施。6.2 填 料 设 计6.3 填 料 最 小 承 载 比 应 符 合 JTG D30 的 规 定，可 采 取 水 泥 改 良 和 提 高 压 实 度 改 善 承 载 比。6.4 水 泥 剂 量 和 压 实 度 宜 通 过 试 验 确 定，亦 可 参 考 表 1。表 1 水 泥 剂 量 与 压 实 度 参 考 值7 施 工7.1 一 般 要 求7.1.1 开 工 前 应 调 查 收 集 施 工 范 围 内 地 质、水 文、气 象 等 资 料，核 对 千 枚 岩 类 别 及 分 布，编 制 施 工 组织 设 计。7.1.2 开 工 前 应 设 置 临 时 排 水 设 施，施 工 期 间 排 水 应 畅 通。7.1.3 本 文 件 未 涉 及 内 容 应 符 合 JTG/T3610 的 要 求。7.2 施 工 准 备7.2.1 每 作 业 段 施 工 机 械 设 备 应 符 合 表 2 的 规 定，需 补 强 压 实 时 宜 增 加 落 锤 式 强 夯 机 或 智 能 连 续 强 夯机。填筑层位交通等级弱风化 中风化 强风化水泥剂量（%）压实度（%）水泥剂量（%）压实度（%）水泥剂量（%）压实度（%）上路床轻、中交通-98 2 96 2 96重交通 2 96 2 98 3 96特重、极重交通 3 98 3 99 4 99下路床轻、中交通-96-98 2 96重交通特重、极重交通-96 2 962 993 974 96上路堤轻、中交通-94-94 2 94 重交通特重、极重交通下路堤轻、中交通-93-93-97 重交通特重、极重交通D B 6 1/T 1 3 9 8 2 0 2 13表 2 千 枚 岩 路 基 施 工 机 械 设 备机械名称 台数（台、套），不少于挖掘机 3装载机 1自卸车 11推土机 1平地机 1洒水车 2路拌机 1振动压路机 1羊足碾 2注：工作性能良好7.2.2 按 设 计 图 纸 放 样 并 确 定 路 基 用 地 界 桩、路 堤 坡 脚、边 沟 等 桩 位。中、边 桩 恢 复 宜 为 1 0 m 桩 距，并 在 路 基 外 侧 距 坡 脚 0.5 m 处 设 置 标 尺，便 于 施 工 时 控 制 松 铺 厚 度 和 填 筑 高 度。7.2.3 清 除 路 基 范 围 内 树 木、树 根 等，清 理 地 表 腐 殖 土、表 土、草 皮 等，并 整 平 压 实 基 底。7.2.4 通 过 试 验 段 确 定 填 筑 方 案 和 施 工 工 艺，试 验 段 长 度 不 小 于 1 0 0 m。7.3 施 工 工 序施 工 工 序 见 图 1。图 1 施 工 工 序 图7.4 运 输7.4.1 填 料 运 输 时 应 覆 盖，减 少 水 分 挥 发 和 环 境 污 染。7.4.2 作 业 面 应 划 出 方 格 网，将 千 枚 岩 填 料 卸 在 方 格 网 内。7.5 摊 铺7.5.1 上 料 结 束 后，推 土 机 由 低 到 高 按 路 线 纵 向 摊 铺 整 平，不 得 进 行 横 向 作 业。压 实 厚 度 不 宜 大 于 30cm。7.5.2 整 平 后，采 用 羊 足 碾 错 轮 1/3 碾 压 3 遍，确 保 大 块 千 枚 岩 破 碎 完 全、粗 细 均 匀。7.5.3 水 泥 改 良 千 枚 岩 填 筑 路 基 应 满 足 下 列 要 求；a)水 泥 优 先 采 用 机 械 摊 铺，采 用 人 工 摊 铺 时 应 摊 铺 均 匀；b)水 泥 摊 铺 结 束 后，采 用 路 拌 法 由 低 到 高 按 路 线 纵 向 拌 和，拌 和 深 度 应 到 位，不 得 留 有 夹 层；c)拌 和 结 束 后，采 用 20 T 及 以 上 振 动 压 路 机 稳 压、平 地 机 整 平。7.6 压 实7.6.1 压 实 方 案 可 参 考 表 3。D B 6 1/T 1 3 9 8 2 0 2 14表 3 压 实 方 案压实机械 压实度（%）碾压工艺组合压路机93/94 静压 1 遍+羊足碾碾压 3 遍+强振 3 遍+静压 2 遍96 静压 1 遍+羊足碾碾压 3 遍+强振 5 遍+静压 2 遍97 静压 1 遍+羊足碾碾压 3 遍+强振 5 遍+静压 2 遍98 静压 1 遍+羊足碾碾压 3 遍+强振 6 遍+静压 2 遍99 静压 1 遍+羊足碾碾压 3 遍+强振 7 遍+静压 2 遍落锤式强夯机补强压实静压 1 遍+羊足碾碾压 3 遍+强振 2 遍+强夯 5 次+静压 1 遍智能连续强夯机 静压 1 遍+羊足碾碾压 3 遍+强振 2 遍+强夯 6 次+静压 1 遍7.6.2 碾 压 工 艺 应 符 合 下 列 要 求：a)平 地 机 整 平 后，采 用 20 T 及 以 上 振 动 压 路 机 进 行 碾 压。b)碾 压 应 重 叠 1/3 轮 宽，两 侧 应 多 碾 压 2 遍。碾 压 速 度 小 于 4 km/h，振 动 频 率 宜 为 40 Hz、振 幅1 mm 2 mm。c)直 线 段 应 从 外 侧 向 路 中 心 碾 压，超 高 路 段 由 低 侧 向 高 侧 碾 压。7.6.3 补 强 压 实 时，宜 采 用 落 锤 式 强 夯 工 艺 或 智 能 连 续 强 夯 工 艺。7.6.4 碾 压 时 填 料 含 水 率 应 控 制 在 最 佳 含 水 率-2%最 佳 含 水 率+1%。7.6.5 水 泥 改 良 千 枚 岩 碾 压 作 业 应 在 水 泥 初 凝 前 完 成。7.7 整 平 收 面碾 压 结 束 后，采 用 光 轮 压 路 机 静 压 收 面，消 除 表 面 轮 迹。7.8 养 生水 泥 改 良 千 枚 岩 路 基 碾 压 完 成 且 检 测 合 格 后，可 连 续 填 筑。若 间 断 施 工 时，表 面 应 及 时 采 用 透 水 土工 布 覆 盖 保 湿 养 生，养 生 不 少 于7 d。8 质 量 控 制 与 验 收8.1 一 般 要 求8.1.1 施 工 过 程 中 应 加 强 施 工 质 量 控 制。8.1.2 运 至 施 工 现 场 的 材 料 质 量 应 满 足 要 求。8.2 质 量 控 制原 材 料 质 量 控 制 标 准 应 符 合 表4 的 规 定，施 工 过 程 中 质 量 控 制 标 准 应 符 合 表5 的 规 定。表 4 原 材 料 质 量 控 制 标 准检查项目 质量标准 频率千枚岩天然含水率 实测 每2000m2测2 个样品；发现异常时，随时检测C B R 符合JTG D30 进场后测2 个样品；发现异常时，随时检测水泥强度 符合GB 175材料组成设计时测2 个样品；厂家或强度等级变化时重测。凝结时间 初凝时间4 h，终凝时间6 h安定性 符合GB 175D B 6 1/T 1 3 9 8 2 0 2 15表 5 施 工 过 程 中 质 量 控 制 标 准检查项目 质量标准 检查方法和频率千枚岩 含水率碾压时不超过最佳含水率-2%最佳含水率+1%每2000 m2检测1 次；发现异常时随时检测水泥改良千枚岩水泥剂量 设计水泥剂量0+0.5%每2000 m2检测1 次，至少6 个样品含水率碾压时不超过最佳含水率-2%最佳含水率+1%每2000 m2检测1 次；发现异常时随时检测拌和均匀性 实测 随时检测压实度 符合表1 要求 每作业段或每2000 m2测6 次以上8.3 验 收路 基 验 收 应 符 合JTG F80/1 的 规 定。D B 6 1/T 1 3 9 8 2 0 2 16A A附 录 A（规 范 性）垂 直 振 动 击 实 仪 技 术 要 求A.1 垂 直 振 动 击 实 仪 的 构 造 及 原 理垂 直 振 动 击 实 仪（VVTE）激 振 器 由 对 称 于 垂 直 平 面 的 两 个 具 有 转 速 相 等、方 向 相 反 的 偏 心 块 构 成，如 图A.1 所 示。当 电 机 工 作 时，振 动 轴 带 动 两 偏 心 块 高 速 转 动 产 生 离 心 力。两 偏 心 块 产 生 的 离 心 力 水 平分 量 相 互 抵 消、垂 直 分 量 相 互 叠 加，形 成 垂 直 方 向 的 正 弦 激 振 力，使VVTE 在 理 论 上 产 生 垂 直 振 动，并减 少 横 向 力 的 剪 切 作 用，确 保VVTE 的 稳 定 性。F uc O SXF usinXF u=M e(2f)F uc O SXF usinX F u=M e(2f)2 2 图 A.1 V V T E 构 造 及 原 理A.2 V V T E 振 动 参 数 的 定 义A.2.1 工 作 频 率 working frequency指VVTE 偏 心 块 转 轴 的 转 动 频 率 或VVTE 电 机 的 输 出 频 率 f，f 2。工 作 频 率 是 可 控 参 数。A.2.2 振 动 频 率 vibration frequency指VVTE 振 动 系 统 在 激 振 力 作 用 下 产 生 受 迫 振 动，振 动 锤 对 被 压 材 料 施 加 周 期 性 变 化 的 力 的 频 率。通 常 工 作 频 率 不 小 于 振 动 频 率，振 动 频 率 与 被 压 材 料 刚 度 有 关，振 动 频 率 是 不 可 控 参 数。A.2.3 名 义 振 幅 nominal amplitudeD B 6 1/T 1 3 9 8 2 0 2 17指 V V T E 的 激 振 器 静 偏 心 矩 Me 与 参 振 质 量 md 比 值 A0，即demMA 0。A0是 可 控 参 数，用 于 评 价 和 比 较 不同 型 号 垂 直 振 动 击 实 仪 振 动 性 能。A.2.4 工 作 振 幅 w o r k i n g a m p l i t u d e指 V V T E 在 振 动 压 实 时 振 动 系 统 的 实 际 振 幅。工 作 振 幅 是 不 可 控 参 数，通 常 工 作 振 幅 不 小 于 名 义 振 幅。A.2.5 激 振 力 e x c i t i n g f o r c e指 偏 心 块 高 速 旋 转 时 产 生 的 离 心 力，即20 eF M 或20 0(2)dF m A f。激 振 力 是 可 控 参 数。A.2.6 振 动 作 用 力 a p p l i e d f o r c e b y v i b r a t i o n指 V V T E 振 动 系 统 在 激 振 力 作 用 下 产 生 受 迫 振 动，振 动 锤 对 被 压 材 料 施 加 的 垂 直 振 动 力，是 被 压 材 料的 弹 性 变 形 量2 2x K 和 阻 尼 力2 2x C 矢 量 和，即 2122 222 2x C x K Fs。sF 是 不 可 控 参 数。A.3 V V T E 振 动 参 数 的 技 术 要 求A.3.1 工 作 频 率：40Hz1HzA.3.2 名 义 振 幅：1.3mm0.05mmA.3.3 工 作 重 量：3.0kN0.02kNA.3.4 上 车 系 统 重 量：1.2kN0.01kNA.3.5 下 车 系 统 重 量：1.8kN0.01kND B 6 1/T 1 3 9 8 2 0 2 18B B附 录 B（规 范 性）最 大 干 密 度 和 最 佳 含 水 率 测 定 方 法B.1 适 用 范 围本 方 法 适 用 于 室 内 对 千 枚 岩 填 料 进 行 振 动 击 实 试 验，以 绘 制 千 枚 岩 填 料 在 振 动 击 实 条 件 下 的 干 密 度-含 水 率 曲 线，并 确 定 其 最 大 干 密 度 和 最 佳 含 水 率。B.2 仪 器 设 备B.2.1 垂 直 振 动 击 实 仪：应 符 合 附 录 A 的 规 定。B.2.2 试 模：试 模 的 内 径 高 度=1 5 0 m m h 1 5 0 m m。试 模 尺 寸 应 符 合 图 B.1 的 规 定。图 B.1 试 模 与 垫 块 尺 寸 示 意 图注：H 1 1/C 1 0 表示垫块和试模的配合精度，单位为毫米B.2.3 其 他 仪 器 设 备 包 括：a)电 子 天 平：量 程 3 0 k g，感 量 0.1 k g；b)方 孔 筛：孔 径 5 3 m m、3 7.5 m m、3 1.5 m m、2 6.5 m m、1 9 m m、9.5 m m、4.7 5 m m、2.3 6 m m、0.6m m、0.0 7 5 m m 标 准 筛 各 1 个；c)量 筒：2 0 0 m L、5 0 0 m L 的 量 筒 各 1 个；d)直 刮 刀：长 2 0 0 m m 2 5 0 m m、宽 约 3 0 m m、厚 约 3 m m，一 侧 开 口 的 直 刮 刀 1 把；e)拌 和 工 具：约 1 0 0 0 m m 1 0 0 0 m m 1 m m 长 方 形 铁 皮，拌 和 用 平 头 小 铲 等；f)脱 模 器、烘 箱 等 其 它 用 具。B.3 试 验 准 备试 验 准 备 应 符 合 以 下 规 定：a)将 千 枚 岩 放 入 烘 箱 中，烘 箱 温 度 设 为 1 0 5 5，烘 干 时 间 4 h 6 h；D B 6 1/T 1 3 9 8 2 0 2 19b)将 烘 干 后 千 枚 岩 捣 碎，准 备 5 份 6 份 4 0 m m 以 下 千 枚 岩 试 样，每 份 试 料 干 质 量 ms 为 4 5 0 0 g 5 0 0 0 g。B.4 试 验 步 骤试 验 步 骤 包 括 以 下 内 容：a)取 烘 干 试 料 1 份，平 铺 于 长 方 形 铁 皮 上，用 小 铲 将 试 料 充 分 拌 和 均 匀，然 后 按 预 定 剂 量 加 入 质量 为 mj 水 泥，再 次 拌 和 均 匀，得 到 干 混 合 料；b)将 质 量(mj+ms)wi 的 水 加 入 制 备 好 的 干 混 合 料 中 拌 和 均 匀，得 到 湿 混 合 料；其 中，wi 为 第 i 次试 验 时 加 入 干 混 合 料 中 的 拌 和 含 水 率，i 1，2，3，4，5；一 般 地，wi=4%5%；c)将 1 4 9 m m h 4 0 m m 的 试 模 下 压 柱 放 入 试 模 下 部 并 使 底 部 齐 平，所 述 试 模 的 1 5 0 m m h（2 3 0 m m 1 0 m m），装 入 试 模 中 试 模 垫 块 放 入 试 模 下 部 并 保 证 底 部 平 整，取 制 备 好 湿 千 枚 岩 试 样 1 份，按 四 分 法 装 入 试 模 中，装 填 过 程 中 使 用 插 捣 棒 插 捣 均 匀；d)将 整 个 试 模(连 同 下 压 柱)固 定 在 振 动 仪 底 板 上，放 下 振 动 器 使 振 动 锤 与 被 压 材 料 接 触，振 动 击实 2 0 s；e)吊 起 振 动 器，取 下 试 模 并 放 到 脱 模 器 上 将 试 模 内 混 合 料 顶 出，即 为 试 验 用 试 样。试 样 高 度 控 制在 1 2 0 m m 1 0 m m，当 试 样 高 度 超 出 该 范 围 时 应 作 废，并 视 试 样 高 度，适 当 增 加 或 减 少 ms，并按 照 上 述 b)e)步 骤 重 新 制 备 试 样；f)计 算 第 i 次 试 验 所 得 的 试 样 干 密 度：2()0()()11 0.01id ii im mV w.(B.1)式 中：()d i 第 i 次 试 验 时 试 样 的 干 密 度，g/cm3；im2 第 i 次 试 验 时 的 试 样 质 量，g；0m 试 模 质 量，g；1w 第 i 次 试 验 时 加 入 干 混 合 料 中 的 拌 和 含 水 率，%；iV 第 i 次 试 验 时 的 试 样 体 积，cm3。g)计 算 第 i+1 次 试 验 时 所 需 的 拌 和 含 水 率：计 算 振 动 击 实 前 后 湿 混 合 料 质 量 差 i im m2 1，确 定 第 i+1 次 试 验 时 加 入 混 合 料 拌 合 含 水 率1 iw；其 中 im1为 第 i 次 试 验 时 装 入 试 模 中 的 湿 混 合 料 质 量，当 i im m2 1 50 g 时，5.01 i iw w，当 i im m2 1 50 g 时，7.01 i iw w；h)根 据 步 骤 b)h)方 法 重 复 5 次 6 次 试 验，确 保 5 组 试 样 高 度 有 效，计 算 得 到 5 组 拌 和 含 水率 和 干 密 度。以 拌 和 含 水 率 为 横 坐 标、干 密 度 为 纵 坐 标，绘 制 干 密 度-含 水 率 关 系 曲 线，驼 峰形 曲 线 顶 点 的 纵 横 坐 标 分 别 为 最 大 干 密 度 dmax 和 最 佳 含 水 率 w0。B.5 结 果 整 理B.5.1 计 算 密 度 应 保 留 小 数 点3 位 有 效 数 字，含 水 率 应 保 留 小 数 点 后1 位 有 效 数 字。D B 6 1/T 1 3 9 8 2 0 2 11 0B.5.2 应 做 两 次 平 行 试 验，两 次 试 验 最 大 干 密 度 的 差 不 超 过0.03g/cm。B.6 报 告报 告 应 包 括 以 下 内 容：a)最 大 干 密 度；b)最 佳 含 水 率；c)振 动 击 实 曲 线。B.7 记 录本 试 验 的 记 录 格 式 见 表 B.1表 B.1 千 枚 岩 垂 直 振 动 击 实 试 验 记 录 表工程名称 试验方法试样编号 试验者混合料名称 校核者结合料剂量 试验日期试验序号 1 2 3 4 5 6含水率 w（%）试模质量0m（g）击实前试模+湿混合料的质量1m（g）击实后试模+湿混合料的质量2m（g）试件平均高度 h（cm）（2 1m m）（g）判断是否2 1m m 是否大于 50 g试件体积176.71h（cm3）湿密度 V m mw 0 2（g/cm3）干密度 ww d01.0 1（g/cm3）D B 6 1/T 1 3 9 8 2 0 2 11 1附 录 C（规 范 性）试 件 制 备 方 法C.1 适 用 范 围本 方 法 适 用 于 千 枚 岩 填 料 无 侧 限 抗 压 强 度、间 接 抗 拉 强 度、室 内 抗 压 回 弹 模 量、动 态 模 量、劈 裂 模量 等 试 验 用 圆 柱 体 试 件。圆 柱 体 试 件 尺 寸 为 150 mm h150 mm。C.2 仪 器 设 备仪 器 设 备 包 括 以 下 内 容：a)垂 直 振 动 击 实 仪：应 符 合 附 录 A 的 规 定；b)试 模：试 模 尺 寸 应 符 合 图 B.1 的 规 定；c)电 子 天 平：量 程 30kg，感 量 0.1kg；d)方 孔 筛：孔 径 53 mm、37.5 mm、31.5 mm、26.5 mm、19 mm、9.5 mm、4.75 mm、2.36 mm、0.6 mm、0.075 mm 标 准 筛 各 1 个；e)量 筒：200 ml、500 ml 的 量 筒 各 1 个；f)直 刮 刀：长 约 200mm 250mm、宽 约 30mm、厚 约 3mm，一 侧 开 口 的 直 刮 刀 1 把；g)拌 和 工 具：约 1000mm1000mm1mm 的 长 方 形 铁 皮，拌 和 用 平 头 小 铲 等；h)脱 模 器、烘 箱 等 其 它 用 具。C.3 试 验 准 备试 验 准 备 应 符 合 以 下 规 定：a)将 千 枚 岩 置 烘 箱 中 烘 干 至 恒 重，烘 箱 温 度 为 105 5，时 间 为 4 h 6 h。b)将 烘 干 后 千 枚 岩 捣 碎，取 40 mm 以 下 千 枚 岩 作 为 试 样。C.4 试 验 步 骤试 验 步 骤 包 括 以 下 内 容：a)称 取 制 备 一 个 试 件 所 需 的 干 燥 试 料 质 量 m d，其 中，md=d m a x2655(1-0.01 P)，dmax 为 振 动 击实 确 定 的 混 合 料 最 大 干 密 度，P 为 预 设 水 泥 剂 量；b)加 入 质 量 为 dmax26550.01 P 的 水 泥 到 质 量 为 md 干 燥 试 料 中，拌 合 均 匀 得 到 干 混 合 料；加 入质 量 dmax26550.01 w0 的 水 到 干 混 合 料 中，拌 合 均 匀 得 到 湿 混 合 料，其 中，w0 为 振 动 击 实 确定 的 混 合 料 最 佳 含 水 率；c)将 149 mm h40 mm 的 试 模 下 压 柱 放 入 试 模 下 部 并 使 底 部 齐 平，所 述 试 模 的 150 mm h(230mm10 mm)。将 湿 混 合 料 按 四 分 法 装 入 试 模 中，且 边 装 料 边 用 夯 棒 轻 轻 均 匀 插 实。装 料 的 质量 m=2650.72 kdmax(1+0.01w0)，其 中，k 为 试 件 的 预 定 压 实 度，V=7.57.515=2650.72cm3为 试 件 的 体 积；D B 6 1/T 1 3 9 8 2 0 2 11 2d)将 装 有 湿 混 合 料 的 整 个 试 模(连 同 下 压 柱)固 定 在 振 动 仪 底 板 上，放 下 振 动 器 使 振 动 锤 与 被 压 材料 接 触，振 动 击 实 至 试 件 高 度 150 mm。事 先 可 通 过 3 组 5 组 试 验 建 立 振 动 时 间 与 试 件 高 度关 系，求 取 试 件 高 度 达 到 150 mm 时 所 需 振 动 时 间，并 以 此 时 间 作 为 振 动 压 实；e)吊 起 振 动 器，取 下 试 模 并 放 到 脱 模 器 上 将 试 模 内 混 合 料 顶 出，即 为 圆 柱 体 试 件。在 脱 模 器 上 取试 件 时，应 用 双 手 抱 住 试 件 的 侧 面 的 中 下 部，然 后 沿 水 平 方 向 轻 轻 旋 转，待 感 觉 到 试 件 移 动 后，再 将 试 件 轻 轻 捧 起，放 置 到 试 验 台 上。切 勿 直 接 将 试 件 向 上 捧 起；f)称 试 件 的 质 量 m，精 确 至 0.1 g。然 后 用 游 标 卡 尺 测 量 试 件 的 高 度 h，精 确 至 0.1 mm。检 查 试件 的 高 度 和 质 量，不 满 足 成 型 标 准 的 试 件 作 为 废 件；g)试 件 称 量 后 应 立 即 放 在 塑 料 袋 中 封 闭，并 用 潮 湿 的 毛 巾 覆 盖，移 放 至 养 生 室。C.5 结 果 整 理C.5.1 试 件 高 度 误 差 范 围 控 制 在-1 mm+3 mm。C.5.2 试 件 质 量 损 失 应 不 超 过15 g。C.6 记 录本 试 验 的 记 录 格 式 见 表C.1。表 B.2 垂 直 振 动 成 型 千 枚 岩 圆 柱 体 试 件 记 录 表工程名称 混合料名称配合比 最佳含水率（%）最大干密度（g/c m 3）试件压实度/%试件标准质量（g）试验方法试验者 试验日期编号 高度（m m）质量（g）压实度（%）1 1 2 3 平均234567D B 6 1/T 1 3 9 8 2 0 2 11 3C C附 录 D（规 范 性）千 枚 岩 路 基 填 料 C B R 试 验 方 法D.1 适 用 范 围本 试 验 方 法 只 适 用 于 在 规 定 的 试 筒 内 制 件 后，对 千 枚 岩 填 料 进 行 承 载 比 试 验。D.2 仪 器 设 备D.2.1 垂 直 振 动 击 实 仪：应 符 合 附 录 A 的 规 定；D.2.2 CBR 试 筒：152 mm h170 mm 侧 壁 上 有 透 水 孔 金 属 圆 筒，套 环 高50 mm；筒 内 垫 块 151 mm h50 mm，试 筒 形 式 和 尺 寸 如 图D.1 所 示。图 D.1 侧 面 泡 水 C B R 试 筒图 D.2 击 实 前 覆 盖 滤 纸D.2.3 路 面 材 料 强 度 仪 或 其 他 载 荷 装 置：能 量 不 小 于50 kN，能 调 节 贯 入 速 度 至 每 分 钟 贯 入1 mm，可采 用 测 力 计 式。D.2.4 膨 胀 率 测 试 仪 器：百 分 表3 个 与 支 架2 个；或 采 用 压 力 传 感 器。D B 6 1/T 1 3 9 8 2 0 2 11 4D.2.5 荷 载 板：直 径150 mm，中 心 孔 眼 直 径52 mm，每 块 质 量1.25 kg，共4 块，并 沿 直 径 分 为 两 个 半圆 块。D.2.6 水 槽：浸 泡 试 件 用，槽 内 水 面 水 位 应 尽 可 能 高 但 不 能 浸 没 试 筒。D.2.7 其 他：台 秤，感 量 为 试 件 用 量 的0.1；拌 和 盘、直 尺、滤 纸、脱 模 器 等 与 击 实 试 验 相 同。D.3 试 样试 样 具 体 要 求 如 下：a)取 有 代 表 性 千 枚 岩 试 料 50 kg，必 要 时 在 50 烘 箱 内 烘 干 后 并 捣 碎，捣 碎 后 用 40 mm 筛 筛 除大 于 40 mm 的 颗 粒；b)将 已 过 40 mm 筛 下 试 料 按 四 分 法 取 出 约 25 kg。再 用 四 分 法 将 取 出 的 试 料 分 成 4 份，每 份 质 量6kg，供 击 实 试 验 和 制 试 件 之 用；c)在 预 定 做 击 实 试 验 的 前 1 d，取 有 代 表 性 试 料 测 定 其 风 干 含 水 率。D.4 试 验 步 骤D.4.1 称 试 筒 质 量(m1)，将 试 筒 固 定 在 底 板 上，将 垫 块 放 入 筒 内，并 在 垫 块 上 放 一 张 滤 纸，安 上 套 环。D.4.2 根 据 本 文 件 附 录B 方 法，确 定 千 枚 岩 最 大 干 密 度 和 最 佳 含 水 率。D.4.3 根 据 附 录C 方 法，按 最 大 干 密 度 和 最 佳 含 水 率 制 备3 个 试 件。D.4.4 称 试 筒 和 试 件 的 质 量(m2)。D.4.5 泡 水 测 膨 胀 率 的 步 骤 如 下：a)在 试 件 制 成 后，取 下 试 件 顶 面 的 破 残 滤 纸，放 一 张 好 滤 纸，并 在 其 上 安 装 附 有 调 节 杆 的 多 孔 板，在 多 孔 板 上 加 4 块 荷 载 板；b)将 试 筒 与 多 孔 板 一 起 放 入 槽 内(先 不 放 水)，并 用 拉 杆 将 模 具 拉 紧，安 装 百 分 表，并 读 取 初 读 数；c)向 水 槽 内 放 水，使 水 自 由 进 到 试 件 的 顶 部 和 底 部。在 泡 水 期 间，槽 内 水 面 应 保 持 在 试 件 顶 面 以上 大 约 25 mm。通 常 试 件 要 泡 水 48 h；d)泡 水 终 了 时，读 取 试 件 上 百 分 表 的 终 读 数，并 用 式(1)计 算 膨 胀 率：1 00100eH HH.(1)式 中：e 试 件 泡 水 后 的 膨 胀 率，计 算 至0.1%；H1 试 件 泡 水 终 了 后 的 高 度，mm；H0 试 件 初 始 高 度，mm。e)从 水 槽 中 取 出 试 件，倒 出 试 件 顶 面 的 水，静 置 15 min，让 其 排 水，然 后 卸 去 附 加 荷 载 和 多 孔板、底 板 和 滤 纸，并 称 量(m3)，以 计 算 试 件 的 湿 度 和 密 度 的 变 化。D.4.6 贯 入 试 验贯 入 试 验 内 容 如 下：a)将 泡 水 试 验 终 了 的 试 件 放 到 路 面 材 料 强 度 试 验 仪 的 升 降 台 上，调 整 偏 球 座 对 准、整 平 并 使 贯 入杆 与 试 件 顶 面 全 面 接 触，在 贯 入 杆 周 围 放 置 4 块 荷 载 板；b)当 用 于 填 筑 路 床 时，建 议 在 贯 入 杆 上 施 加 181 N 荷 载，然 后 将 测 力 和 测 变 形 的 百 分 表 指 针 均 调整 至 整 数，并 记 读 起 始 读 数；当 用 于 填 筑 上 路 堤 时，建 议 在 贯 入 杆 上 施 加 363 N 荷 载，然 后 将D B 6 1/T 1 3 9 8 2 0 2 11 5测 力 和 测 变 形 的 百 分 表 指 针 均 调 整 至 整 数，并 记 读 起 始 读 数；当 用 于 填 筑 下 路 堤 时，建 议 在 贯入 杆 上 施 加 544 N 荷 载，然 后 将 测 力 和 测 变 形 的 百 分 表 指 针 均 调 整 至 整 数，并 记 读 起 始 读 数；c)加 荷 使 贯 入 杆 以 1 mm/min 1.25 mm/min 的 速 度 压 入 试 件，同 时 测 记 三 个 百 分 表 的 读 数。记 录测 力 计 内 百 分 表 某 些 整 读 数(如 20、40、60)时 的 贯 入 量，并 注 意 使 贯 入 量 为 25010-2mm 时，能 有 5 个 以 上 的 读 数。因 此，测 力 计 内 的 第 一 个 读 数 应 是 贯 入 量 3010-2mm 左 右；D.5 结 果 整 理D.5.1 以 单 位 压 力(p)为 横 坐 标，贯 人 量(l)为 纵 坐 标，绘 制 p-l 关 系 曲 线，如 图 D.3 所 示。图 上 曲 线 1 是合 适 的。曲 线 2 开 始 段 是 凹 曲 线，需 要 进 行 修 正。修 正 时 在 变 曲 率 点 引 一 切 线，与 纵 坐 标 交 于 O 点，O即 为 修 正 后 的 原 点。图 C.1 单 位 压 力 与 贯 入 量 的 关 系 曲 线D.5.2 一 般 采 用 贯 入 量 为2.5 mm 时 的 单 位 压 力 与 标 准 压 力 之 比 作 为 材 料 的 承 载 比(C B R)。10070005.2 pC B R.(2)式 中：C B R2.5 贯 入 量 2.5 mm 时 的 承 载 比(%)，计 算 至0.1%；p 贯 入 量2.5 mm 时 的 荷 载 强 度(kPa)；7000 贯 入 量2.5 m 时 所 对 应 的 标 准 荷 载 强 度(kPa)。D.5.2.1 贯 入 量 为5.0 mm 时100105000.5 pC B R.(3)式 中：C B R5.0 贯 入 量 5.0 mm 时 的 承 载 比(%)，计 算 至0.1%；p 贯 入 量5.0 mm
