公路乳化沥青冷再生混合料技术规程DB14／T 2400—2022.pdf

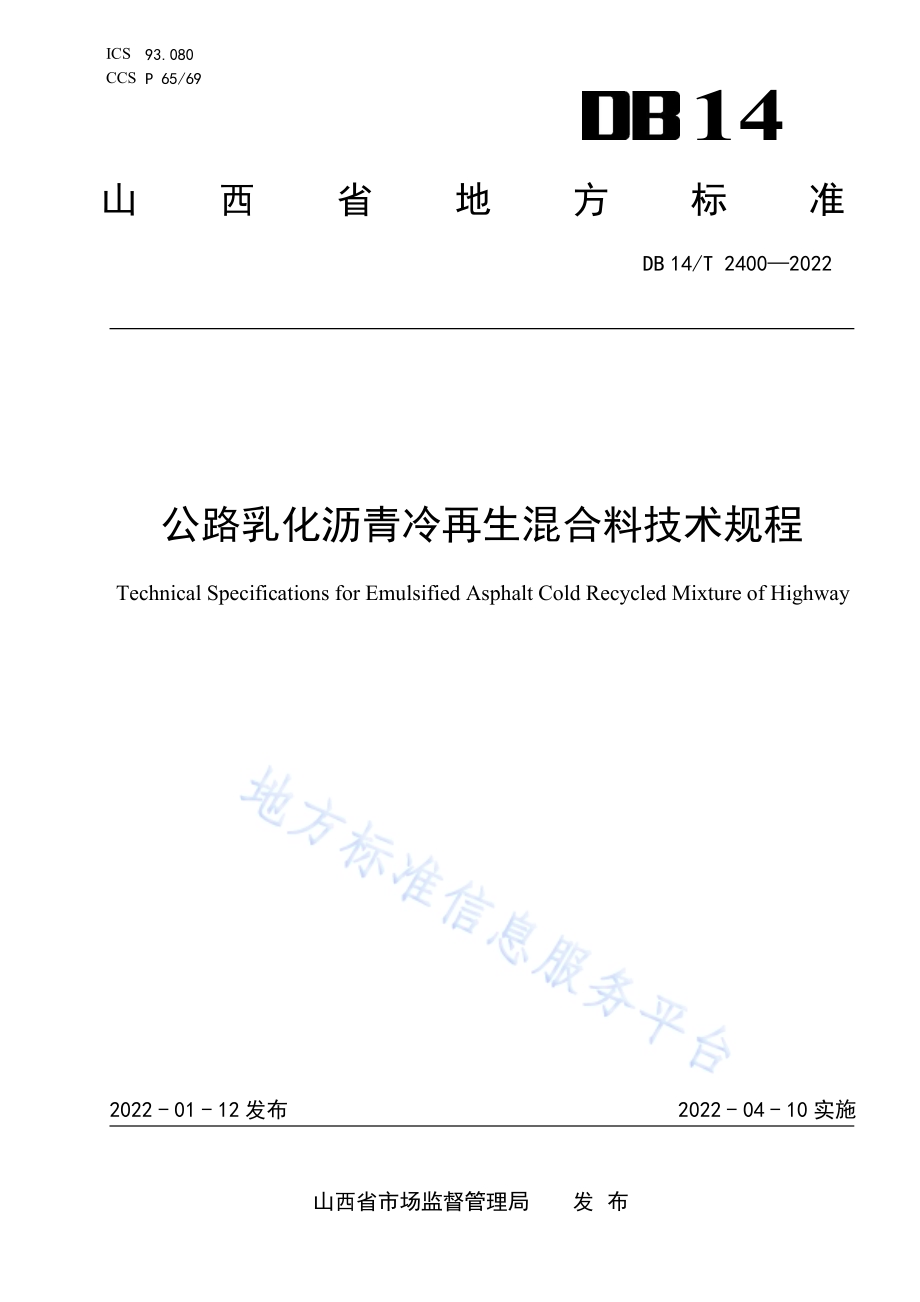

I C S 9 3.0 8 0C C S P 6 5/6 914山 西 省 地 方 标 准D B 1 4/T 2 4 0 0 2 0 2 2公 路 乳 化 沥 青 冷 再 生 混 合 料 技 术 规 程T e c h n i c a l S p e c i f i c a t i o n s f o r E m u l s i f i e d A s p h a l t C o l d R e c y c l e d M i x t u r e o f H i g h w a y2 0 2 2-0 1-1 2 发 布 2 0 2 2-0 4-1 0 实 施山 西 省 市 场 监 督 管 理 局 发 布D B 1 4/T 2 4 0 0 2 0 2 2I目 次前 言.I I1 范 围.12 规 范 性 引 用 文 件.13 术 语 和 定 义.14 材 料.25 冷 再 生 混 合 料 配 合 比 设 计.36 施 工 工 艺.77 施 工 质 量 管 理 与 检 查 验 收.8附 录 A（规 范 性）沥 青 混 合 料 回 收 料（R A P）取 样 与 试 验 分 析.1 0附 录 B（规 范 性）乳 化 沥 青 冷 再 生 混 合 料 配 合 比 设 计 框 图.1 2附 录 C（规 范 性）乳 化 沥 青 冷 再 生 混 合 料 试 样 钻 芯 试 验.1 3D B 1 4/T 2 4 0 0 2 0 2 2I I前 言本 文 件 按 照 G B/T 1.1 2 0 2 0 标 准 化 工 作 导 则 第 1 部 分：标 准 化 文 件 的 结 构 和 起 草 规 则 的 规 定起 草。本 文 件 由 山 西 省 交 通 运 输 厅 提 出 并 监 督 实 施。本 文 件 由 山 西 省 交 通 运 输 标 准 化 技 术 委 员 会（S X S/T C 3 7）归 口。本 文 件 起 草 单 位：山 西 省 交 通 科 技 研 发 有 限 公 司、新 型 道 路 材 料 国 家 地 方 联 合 工 程 实 验 室、喜 跃 发国 际 环 保 新 材 料 股 份 有 限 公 司。本 文 件 主 要 起 草 人：裴 强、杨 喜 英、丰 功 吉、畅 润 田、张 俊 生、刘 伟 竹、张 一 舒、程 海 涛、蔡 丽 娜。D B 1 4/T 2 4 0 0 2 0 2 21公 路 乳 化 沥 青 冷 再 生 混 合 料 技 术 规 程1 范 围本 文 件 规 定 了 公 路 乳 化 沥 青 冷 再 生 混 合 料 的 材 料、配 合 比 设 计、施 工 工 艺、施 工 质 量 管 理 与 检 查 验收 等 方 面 的 要 求。本 文 件 适 用 于 各 等 级 公 路 沥 青 路 面 的 乳 化 沥 青 冷 再 生 工 程。2 规 范 性 引 用 文 件下 列 文 件 中 的 内 容 通 过 文 中 的 规 范 性 引 用 而 构 成 本 文 件 必 不 可 少 的 条 款。其 中，注 日 期 的 引 用 文 件，仅 该 日 期 对 应 的 版 本 适 用 于 本 文 件；不 注 日 期 的 引 用 文 件，其 最 新 版 本（包 括 所 有 的 修 改 单）适 用 于 本文 件。G B 1 7 5 通 用 硅 酸 盐 水 泥J T G E 2 0 公 路 工 程 沥 青 及 沥 青 混 合 料 试 验 规 程J T G E 4 2 公 路 工 程 集 料 试 验 规 程J T J E 6 0 公 路 路 基 路 面 现 场 测 试 规 程J T G F 4 0 公 路 沥 青 路 面 施 工 技 术 规 范J G J 6 3 混 凝 土 用 水 标 准J T G/T 5 5 2 1 公 路 沥 青 路 面 再 生 技 术 规 范3 术 语 和 定 义下 列 术 语 和 定 义 适 用 于 本 文 件。3.1沥 青 混 合 料 回 收 料 r e c l a i m e d a s p h a l t p a v e m e n t（R A P）采 用 铣 刨、开 挖 等 方 式 从 沥 青 路 面 上 获 得 的 旧 沥 青 混 合 料。3.2乳 化 沥 青 e m u l s i f i e d a s p h a l t乳 化 沥 青 是 由 沥 青、水 和 乳 化 剂 经 机 械 作 用 加 工 分 散 为 悬 浮 于 水 中 的 沥 青 微 粒 而 形 成 的 一 种 乳 液。3.3改 性 乳 化 沥 青 m o d i f i e d a s p h a l t e m u l s i o n改 性 乳 化 沥 青 是 由 沥 青、水 和 乳 化 剂、高 分 子 聚 合 物 改 性 剂 经 加 工 工 艺 分 散 为 悬 浮 于 水 中 的 改 性 沥青 微 粒 而 形 成 的 一 种 乳 液。3.4乳 化 沥 青 冷 再 生 e m u l s i f i e d a s p h a l t c o l d r e c y c l i n g采 用 专 用 机 械 设 备 对 旧 沥 青 路 面 或 R A P 进 行 处 理，常 温 下 掺 加 一 定 比 例 的 新 矿 料、乳 化 沥 青、活 性填 料（水 泥、石 灰）等 形 成 路 面 结 构 层 的 技 术。乳 化 沥 青 冷 再 生 工 艺 分 为 乳 化 沥 青 厂 拌 冷 再 生 和 乳 化 沥青 就 地 冷 再 生。3.5乳 化 沥 青 厂 拌 冷 再 生 e m u l s i f i e d a s p h a l t c o l d c e n t r a l p l a n t r e c y c l i n gD B 1 4/T 2 4 0 0 2 0 2 22将 R A P 运 至 拌 和 厂（场、站），经 破 碎、筛 分，以 一 定 的 比 例 与 新 矿 料、乳 化 沥 青、活 性 填 料（水泥、石 灰 等）、水 进 行 常 温 拌 和，常 温 铺 筑 形 成 路 面 结 构 层 的 沥 青 路 面 再 生 技 术。3.6乳 化 沥 青 就 地 冷 再 生 e m u l s i f i e d a s p h a l t c o l d i n-p l a c e r e c y c l i n g采 用 就 地 冷 再 生 设 备，对 旧 沥 青 路 面 进 行 现 场 冷 铣 刨，破 碎 和 筛 分（必 要 时），掺 入 一 定 数 量 的 新矿 料、乳 化 沥 青、活 性 填 料（水 泥、石 灰 等）、水 进 行 常 温 拌 和、摊 铺、碾 压 等 工 序，一 次 性 实 现 旧 沥青 路 面 再 生 的 技 术。3.7乳 化 沥 青 冷 再 生 混 合 料 e m u l s i f i e d a s p h a l t c o l d r e c y c l e d m i x t u r e乳 化 沥 青 作 为 主 要 再 生 结 合 料，与 R A P、新 矿 料（如 果 需 要 时）在 常 温 下 进 行 均 匀 拌 和 后 形 成 的 一种 混 合 料。3.8最 佳 含 水 率 o p t i m u m w a t e r c o n t e n t（O W C）乳 化 沥 青 冷 再 生 混 合 料 在 最 大 干 密 度 时 水 的 质 量 与 烘 干 后 混 合 料 质 量 的 百 分 比。水 包 括 乳 化 沥 青 中的 水、外 加 水、矿 料 和 R A P 中 的 水。4 材 料4.1 一 般 规 定4.1.1 原 材 料 应 进 行 质 量 检 验 合 格 后 方 可 使 用。4.1.2 乳 化 沥 青 厂 拌 冷 再 生 用 R A P 和 集 料 应 分 开 堆 放，不 得 混 杂，并 采 用 防 雨 棚 遮 盖，避 免 施 工 时 总水 量 难 以 控 制。4.2 乳 化 剂4.2.1 乳 化 沥 青 厂 拌 冷 再 生 宜 选 用 慢 裂 慢 凝 型 阳 离 子 乳 化 剂。4.2.2 乳 化 沥 青 就 地 冷 再 生 宜 选 用 中 裂 型 或 慢 裂 型 阳 离 子 乳 化 剂。4.3 乳 化 沥 青 及 改 性 乳 化 沥 青4.3.1 冷 再 生 使 用 的 乳 化 沥 青 及 改 性 乳 化 沥 青 性 能 应 满 足 表 1 的 质 量 要 求。表 1 冷 再 生 用 乳 化 沥 青 及 改 性 乳 化 沥 青 质 量 要 求试验项目 单位 乳化沥青 改性乳化沥青 试验方法破乳速度 慢裂或中裂 慢裂或中裂 T 0 6 5 8粒子电荷 阳离子(+)阳离子(+)T 0 6 5 3筛上残留物(1.1 8 m m 筛)%0.1 0.1 T 0 6 5 2黏度a恩格拉黏度计法 E2 5 2 3 0 3 3 0 T 0 6 2 22 5 赛波特黏度 Vss 7 1 0 0 1 2 6 0 T 0 6 2 3蒸发残留物残留物含量%6 2 6 2 T 0 6 5 1溶解度%9 7.5 9 7.5 T 0 6 0 7针入度(2 5)0.1 m m 5 0 1 3 0 4 0 1 0 0 T 0 6 0 4D B 1 4/T 2 4 0 0 2 0 2 23试验项目 单位 乳化沥青 改性乳化沥青 试验方 法延度 c m 4 0(1 5)2 0(5)T 0 6 0 5软化点 4 4.0 5 3.0 T 0 6 0 6与粗集料 的黏附性（裹覆面积）2/3 2/3 T 0 6 5 4与粗、细粒式集料拌和试验 均匀 均匀 T 0 6 5 9常温储存稳定 性1 d5 d%1515T 0 6 5 5a黏度质量要求，可选择其中一种方 法进行检测并达到要求即为合格。4.3.2 乳 化 沥 青 使 用 时 的 温 度 不 宜 高 于 6 0。4.3.3 乳 化 沥 青 宜 在 环 境 温 度 不 低 于 1 0 下 使 用。4.4 集 料粗、细 集 料 质 量 应 符 合 现 行 公 路 沥 青 路 面 施 工 技 术 规 范（J T G F 4 0）的 有 关 规 定。4.5 水 泥4.5.1 水 泥 作 为 乳 化 沥 青 冷 再 生 混 合 料 的 活 性 添 加 剂 时，可 采 用 普 通 硅 酸 盐 水 泥、矿 渣 硅 酸 盐 水 泥、火 山 灰 硅 酸 盐 水 泥，不 应 使 用 快 硬 水 泥、早 强 水 泥。水 泥 强 度 等 级 宜 为 3 2.5 或 4 2.5，其 技 术 指 标 应 符合 通 用 硅 酸 盐 水 泥（G B 1 7 5）的 有 关 规 定。4.5.2 水 泥 的 初 凝 时 间 应 在 3 h 以 上，终 凝 时 间 宜 在 6 h 以 上。4.5.3 水 泥 应 疏 松、干 燥，无 聚 团、结 块、受 潮 变 质。4.6 水4.6.1 制 备 乳 化 沥 青 用 水，以 及 生 产 冷 再 生 混 合 料 用 水 均 宜 采 用 可 饮 用 水。4.6.2 当 使 用 非 饮 用 水 时，应 符 合 现 行 行 业 标 准 混 凝 土 用 水 标 准（J G J 6 3）的 规 定，且 经 试 验 验证 不 影 响 产 品 性 能 和 工 程 质 量。4.7 沥 青 混 合 料 回 收 料（R A P）4.7.1 R A P 的 取 样 与 试 验 分 析 应 按 照 附 录 A 中 相 关 规 定 进 行。4.7.2 乳 化 沥 青 厂 拌 冷 再 生 时，R A P 必 须 经 过 预 处 理 后 方 可 使 用，预 处 理 方 法 按 照 公 路 沥 青 路 面 再生 技 术 规 范（J T G/T 5 5 2 1）中 有 关 规 定 执 行。对 于 粒 径 超 过 2 6.5 m m 的 R A P、聚 团 的 R A P，应 使 用 破 碎机 进 行 破 碎。根 据 再 生 混 合 料 的 最 大 公 称 粒 径 合 理 选 择 筛 孔 孔 径，将 R A P 筛 分 成：0 1 0 m m 和 1 0 m m 3 0 m m两 档，或 0 5 m m、5 m m 1 0 m m 和 1 0 m m 3 0 m m 三 档。4.7.3 R A P 砂 当 量 应 大 于 5 0，粗 集 料 针 片 状 颗 粒 含 量 应 不 大 于 1 5。5 冷 再 生 混 合 料 配 合 比 设 计5.1 配 合 比 设 计 原 则对 R A P 试 验 检 测 和 分 析 评 价 的 基 础 上，根 据 交 通 荷 载 等 级、工 程 性 质、交 通 特 点、材 料 品 种 等 因 素，充 分 借 鉴 成 功 经 验，确 定 工 程 设 计 级 配 范 围，选 用 符 合 要 求 的 材 料，分 别 进 行 乳 化 沥 青 与 旧 沥 青 混 合 料配 伍 性 设 计 和 混 合 料 配 合 比 设 计。D B 1 4/T 2 4 0 0 2 0 2 245.2 配 合 比 设 计 流 程乳 化 沥 青 冷 再 生 混 合 料 配 合 比 设 计 流 程 见 附 录 B。5.3 级 配5.3.1 乳 化 沥 青 冷 再 生 混 合 料 级 配 范 围 应 满 足 表 2 的 要 求。表 2 乳 化 沥 青 冷 再 生 混 合 料 级 配 范 围筛孔(m m)各筛孔的通过率(%)粗粒式 中粒式 细粒式 A 细粒式 B3 7.5 1 0 0 2 6.5 8 0 1 0 0 1 0 0 1 9 9 0 1 0 0 1 0 0 1 3.2 6 0 8 0 9 0 1 0 0 1 0 09.5 6 0 8 0 6 0 8 0 9 0 1 0 04.7 5 2 5 6 0 3 5 6 5 4 5 7 5 6 0 8 02.3 6 1 5 4 5 2 0 5 0 2 5 5 5 3 5 6 50.3 3 2 0 3 2 1 6 2 5 6 2 50.0 7 5 1 7 2 8 2 9 2 1 05.3.2 乳 化 沥 青 冷 再 生 混 合 料 用 作 柔 性 基 层 时，宜 采 用 粗 粒 式 级 配；用 作 中、下 面 层 时，宜 采 用 粗 粒式 或 中 粒 式 级 配；用 于 轻 交 通 荷 载 路 面 时，可 采 用 细 粒 式 级 配。5.3.3 R A P 级 配 若 不 能 满 足 级 配 范 围 或 R A P 中 明 显 缺 乏 粗 集 料 时，可 以 适 当 添 加 粗 集 料。除 非 R A P 级配 严 重 缺 乏 细 料，或 只 有 添 加 细 料 才 能 达 到 混 合 料 性 能 要 求，否 则 一 般 不 建 议 添 加 细 集 料 和 矿 粉。5.4 乳 化 沥 青 与 旧 沥 青 混 合 料 配 伍 性 设 计5.4.1 一 般 规 定配 伍 性 设 计 包 括 拌 合 试 验 和 试 样 钻 芯 试 验，通 过 乳 化 沥 青 与 旧 沥 青 混 合 料 的 配 伍 性 设 计，推 荐 与 初步 合 成 级 配 下 旧 沥 青 混 合 料 配 伍 良 好 的 乳 化 沥 青 配 方，并 给 出 每 个 乳 化 沥 青 用 量 对 应 的 外 加 水 用 量 范 围。5.4.2 乳 化 沥 青 配 伍 性 技 术 要 求5.4.2.1 乳 化 沥 青 配 伍 性 技 术 要 求 见 表 3。表 3 乳 化 沥 青 配 伍 性 技 术 要 求试验项目 技术要求 试验方法拌和试验集料表面裹附均匀全面，基本无花白料，和易性好，胶浆不流淌、不凝聚。目 测试样钻芯试验 芯样完整或完整高度大于设计厚度（h2h1）。附录 C5.4.2.2 乳 化 沥 青 厂 拌 冷 再 生 时，破 乳 时 间 应 长 于 运 输 时 间、等 待 时 间 和 摊 铺 时 间 的 总 和，否 则 需 重新 调 整 外 加 水 量 或 变 换 乳 化 沥 青 配 方。5.4.3 拌 和 试 验（室 内 裹 覆 试 验）D B 1 4/T 2 4 0 0 2 0 2 255.4.3.1 综 合 考 虑 R A P、新 矿 料（如 果 需 要 时）、活 性 填 料 性 质 及 施 工 条 件，准 备 2 4 种 不 同 配 方 的乳 化 沥 青，对 每 种 乳 化 沥 青，以 预 估 的 乳 化 沥 青 用 量 为 中 值，按 照 0.5%的 变 化 量 确 定 5 个 乳 化 沥 青 用量，在 每 个 乳 化 沥 青 用 量 下 与 初 步 合 成 级 配 的 旧 沥 青 混 合 料 分 别 进 行 试 拌（参 照 J T G E 2 0 T 0 6 5 9），确定 可 拌 合 时 间，应 大 于 2 m i n。5.4.3.2 观 察 混 合 料 的 工 作 性、拌 和 均 匀 性、与 集 料 裹 覆 状 态 及 混 合 料 的 浆 态。如 果 拌 和 完 成 后 集 料表 面 裹 附 均 匀 全 面，基 本 无 花 白 料，和 易 性 好，胶 浆 不 流 淌、不 凝 聚，则 认 为 混 合 料 达 到 了 理 想 拌 和 状态，记 录 对 应 的“乳 化 沥 青 用 量 与 外 加 水 量”作 为 初 选 乳 化 沥 青 配 方。5.4.3.3 乳 化 沥 青 厂 拌 冷 再 生 时，需 将 达 到 理 想 拌 合 状 态 的 混 合 料 放 入 托 盘 中，覆 盖，并 观 测 破 乳 时间（参 照 J T G E 2 0 T 0 7 5 3）。5.4.4 试 样 钻 芯 试 验乳 化 沥 青 冷 再 生 混 合 料 试 样 钻 芯 试 验 按 照 附 录 C 进 行。5.5 混 合 料 配 合 比 设 计5.5.1 一 般 规 定混 合 料 配 合 比 设 计 方 法 参 照 公 路 沥 青 路 面 再 生 技 术 规 范（J T G/T 5 5 2 1）附 录 F 进 行。5.5.2 乳 化 沥 青 冷 再 生 混 合 料 技 术 要 求乳 化 沥 青 冷 再 生 混 合 料 性 能 应 满 足 表 4 的 要 求。表 4 乳 化 沥 青 冷 再 生 混 合 料 技 术 要 求试验项目 单位 技术要求 试验方 法空隙率%7 1 2 T 0 7 0 9劈裂强度试验1 5 劈裂试验强度 不小于 M P a重交通及以上等级 其它交通等级T 0 7 1 6 0.6 0（面层）0.5 0（面层）0.5 0（基层及以下）0.4 0（基层及以下）干 湿劈裂强度比 不小于%8 0 7 5 T 0 7 1 6冻融劈裂强度比 不小于%7 5 7 0 T 0 7 2 96 0 动稳定度 不小于 次/m m5 0 0 0(中面层)4 0 0 0(中面层)T 0 7 1 94 0 0 0(下面层)3 0 0 0(下面层)5.5.3 成 型 方 法5.5.3.1 拌 合5.5.3.1.1 拌 合 流 程 为 先 加 入 R A P、新 矿 料（如 果 需 要 时），干 拌 3 0 s；再 加 入 预 湿 水，拌 合 6 0 s；最后 加 入 乳 化 沥 青，拌 合 6 0 s。5.5.3.1.2 建 议 室 内 采 用 卧 式 双 轴 桨 叶 式 拌 合 锅 进 行 冷 再 生 混 合 料 拌 合。5.5.3.2 成 型D B 1 4/T 2 4 0 0 2 0 2 26一 般 采 用 两 次 击 实 的 方 法 成 型 马 歇 尔 试 件。中、细 粒 式 冷 再 生 混 合 料，宜 采 用 标 准 击 实 试 件（1 0 1.6 m m 6 3.5 m m），粗 粒 式 冷 再 生 混 合 料，应 采 用 大 型 击 实 试 件（1 5 2.4 m m 9 5.3 m m），具 体 成 型 步骤 需 符 合 下 列 规 则。a)采 用 标 准 击 实 试 件，第 一 次 压 实 成 型，常 温 条 件 下 每 面 各 击 实 5 0 次；第 二 次 压 实 成 型，试 件放 入 6 0 2 烘 箱 内 恒 温 养 生 4 8 1 h 后，立 即 进 行 每 面 各 2 5 次 击 实。然 后 侧 放 在 地 面 上，在 室 温 下 冷 却 至 少 1 2 h 后 脱 模。b)采 用 大 型 击 实 试 件，第 一 次 压 实 成 型，常 温 条 件 下 每 面 各 击 实 7 5 次；第 二 次 压 实 成 型，试 件放 入 6 0 2 烘 箱 内 恒 温 养 生 4 8 1 h 后，立 即 进 行 每 面 各 3 7 次 击 实。然 后 侧 放 在 地 面 上，在 室 温 下 冷 却 至 少 1 2 h 后 脱 模。5.5.4 确 定 最 佳 含 水 率（O W C）乳 化 沥 青 用 量 初 定 为 3.5%，根 据 推 荐 外 加 水 用 量 范 围，变 化 水 量 进 行 击 实 试 验，获 得 最 大 干 密 度 时混 合 料 的 含 水 率 即 为 冷 再 生 混 合 料 O W C。5.5.5 确 定 最 佳 乳 化 沥 青 用 量 和 最 佳 水 泥 用 量5.5.5.1 确 定 原 则5.5.5.1.1 以 预 估 的 乳 化 沥 青 用 量 为 中 值，按 照 一 定 间 隔 变 化 形 成 5 个 乳 化 沥 青 用 量，水 泥 用 量 取 1 3 个（0 1.5%），保 持 O W C 不 变，进 行 马 歇 尔 试 验，使 劈 裂 强 度 指 标 达 到 最 佳 化，对 应 的 乳 化 沥 青 用量 和 水 泥 用 量 即 为 最 佳 乳 化 沥 青 用 量 和 最 佳 水 泥 用 量。5.5.5.1.2 最 佳 乳 化 沥 青 用 量 和 最 佳 水 泥 用 量 时 的 混 合 料 空 隙 率、劈 裂 强 度 和 干 湿 劈 裂 强 度 比 应 满 足表 4 的 要 求，否 则 应 重 新 进 行 设 计。5.5.5.1.3 乳 化 沥 青 冷 再 生 混 合 料 中，乳 化 沥 青 蒸 发 残 留 物 占 混 合 料 其 余 部 分 干 质 量 的 百 分 比 一 般 为1.8%3.5%。鉴 于 添 加 水 泥 会 降 低 混 合 料 的 柔 韧 性 和 抗 裂 性，尽 可 能 控 制 水 泥 用 量，最 大 掺 量 不 应 超 过混 合 料 的 1.5%。5.5.5.2 密 度 和 空 隙 率采 用 公 路 工 程 沥 青 及 沥 青 混 合 料 试 验 规 程（J T G E 2 0）T 0 7 0 7 蜡 封 法 测 定 试 件 的 毛 体 积 相 对 密 度，T 0 7 1 1 真 空 法 测 定 理 论 最 大 相 对 密 度，并 计 算 空 隙 率。5.5.5.3 劈 裂 强 度5.5.5.3.1 应 按 现 行 公 路 工 程 沥 青 及 沥 青 混 合 料 试 验 规 程（J T G E 2 0）T 0 7 1 6，将 试 件 浸 泡 在 1 5 恒 温 水 浴 中 2 h（小 型 马 歇 尔 试 件）或 4 h（大 型 马 歇 尔 试 件），然 后 取 出 试 件 立 即 测 试 1 5 劈 裂 试 验 强度。5.5.5.3.2 浸 水 劈 裂 试 验 是 将 试 件 放 入 2 5 恒 温 水 浴 中 2 2 h，再 按 现 行 公 路 工 程 沥 青 及 沥 青 混 合 料试 验 规 程（J T G E 2 0）T 0 7 1 6，将 试 件 在 1 5 恒 温 水 浴 中 完 全 浸 泡 2 h（小 型 马 歇 尔 试 件）或 4 h（大 型马 歇 尔 试 件），然 后 取 出 试 件 立 即 进 行 劈 裂 试 验，结 果 即 为 浸 水 2 4 h 劈 裂 试 验 强 度。并 根 据 1 5 劈 裂试 验 强 度、2 4 h 劈 裂 试 验 强 度 计 算 干 湿 劈 裂 强 度 比。5.5.6 试 验 验 证5.5.6.1 冻 融 劈 裂 强 度 比 试 验 验 证D B 1 4/T 2 4 0 0 2 0 2 27冻 融 劈 裂 试 件 成 型 的 击 实 次 数 规 定 为 双 面 各 击 实 5 0 次（标 准 击 实 试 件）或 双 面 各 击 实 7 5 次（大 型 击实 试 件），然 后 按 现 行 公 路 工 程 沥 青 及 沥 青 混 合 料 试 验 规 程（J T G E 2 0）T 0 7 2 9 对 混 合 料 性 能 进 行 检验，试 验 结 果 应 满 足 表 4 的 要 求，否 则 应 更 换 材 料 或 者 重 新 进 行 混 合 料 设 计。5.5.6.2 动 稳 定 度 试 验 验 证乳 化 沥 青 冷 再 生 混 合 料 用 于 中、下 面 层 时，还 应 对 其 动 稳 定 度 指 标 进 行 检 验。按 现 行 公 路 工 程 沥青 及 沥 青 混 合 料 试 验 规 程（J T G E 2 0）T 0 7 0 3 轮 碾 法 成 型 8 0 m m 厚（粗 粒 式）或 5 0 m m 厚（中 粒 式 或 细 粒 式）的 冷 再 生 混 合 料 车 辙 板 试 件，碾 压 完 成 后 迅 速 将 试 件 放 置 到 6 0 鼓 风 烘 箱 中 烘 干 至 恒 重（一 般 4 8 h 左 右），再 按 T 0 7 1 9 进 行 动 稳 定 度 试 验（试 验 前 试 件 保 温 时 间 为 8 h 1 0 h），试 验 结 果 应 满 足 表 4 的 要 求，否 则 应更 换 材 料 或 者 重 新 进 行 混 合 料 设 计。6 施 工 工 艺6.1 厂 拌 冷 再 生 施 工 工 艺6.1.1 通 则拌 和、摊 铺、压 实、养 生 及 开 放 交 通 按 照 公 路 沥 青 路 面 再 生 技 术 规 范（J T G/T 5 5 2 1）中 相 关 规定 执 行。6.1.2 乳 化 沥 青 厂 拌 冷 再 生 混 合 料 运 输6.1.2.1 根 据 拌 和 机 生 产 能 力、运 输 距 离、道 路 状 况、车 辆 吨 位 综 合 确 定 运 料 车 的 数 量，宜 采 用 载 重量 1 5 t 以 上 的 自 卸 车 运 输，拌 和 好 的 混 合 料 应 尽 快 运 至 施 工 现 场 完 成 摊 铺 和 压 实。6.1.2.2 运 料 车 装 料 时 应 多 次 挪 动 汽 车 位 置，平 衡 装 料，避 免 混 合 料 离 析。6.1.2.3 混 合 料 运 输 及 等 待 摊 铺 过 程 中，宜 采 用 厚 苫 布 等 覆 盖 车 厢，防 止 混 合 料 破 乳、污 染、中 途 遭受 雨 淋，运 输 途 中 不 得 随 意 停 留。运 料 车 每 次 使 用 前 后 必 须 清 扫 干 净，可 在 车 厢 板 上 喷 涂 隔 离 剂 防 止 混合 料 粘 结。6.2 就 地 冷 再 生 施 工 工 艺6.2.1 再 生6.2.1.1 综 合 考 虑 施 工 季 节、气 候 条 件、再 生 作 业 段 宽 度、施 工 机 械 和 运 输 车 辆 的 效 率 和 数 量、操 作熟 练 程 度、水 泥 终 凝 时 间 等 因 素，确 定 每 个 作 业 段 的 长 度。6.2.1.2 在 施 工 起 点 处 将 所 需 施 工 机 具 顺 次 首 尾 连 接，连 接 相 应 管 路。就 地 冷 再 生 施 工 设 备 一 般 包 括：水 罐 车，乳 化 沥 青 罐 车，水 泥 浆 车（有 条 件 时），就 地 冷 再 生 机，摊 铺 机，平 地 机（必 要 时），压 路 机。6.2.1.3 启 动 施 工 设 备，按 照 设 定 再 生 深 度 对 路 面 进 行 铣 刨、拌 和。再 生 机 组 必 须 缓 慢、均 匀、连 续地 进 行 再 生 作 业，不 得 随 意 变 更 速 度 或 者 中 途 停 顿，再 生 施 工 速 度 宜 为 3 m/m i n 6 m/m i n。6.2.1.4 单 幅 再 生 至 一 个 作 业 段 终 点 后，将 再 生 机 和 罐 车 等 倒 至 施 工 起 点，进 行 第 二 幅 施 工，直 至 完成 全 幅 作 业 面 的 再 生。6.2.1.5 纵 向 接 缝 应 避 开 车 道 轮 迹 带 的 位 置。纵 向 接 缝 处 相 邻 两 幅 作 业 面 间 的 重 叠 量 不 宜 小 于 1 0 0 m m。6.2.1.6 应 当 连 续 观 测 混 合 料 的 均 匀 性，发 现 混 合 料 出 现 花 白 料 或 结 团 现 象，应 立 即 停 止 施 工。6.2.2 通 则摊 铺、压 实、养 生 及 开 放 交 通 按 照 公 路 沥 青 路 面 再 生 技 术 规 范（J T G/T 5 5 2 1）中 相 关 规 定 执 行。D B 1 4/T 2 4 0 0 2 0 2 287 施 工 质 量 管 理 与 检 查 验 收7.1 材 料 质 量 控 制在 材 料 进 场 时 以 及 施 工 过 程 中，应 对 材 料 的 质 量 进 行 检 测，保 证 性 能 满 足 设 计 要 求。检 验 项 目、频度 应 符 合 公 路 沥 青 路 面 再 生 技 术 规 范（J T G/T 5 5 2 1）的 相 关 规 定。7.2 试 验 段 铺 筑乳 化 沥 青 冷 再 生 试 验 段 长 度 不 应 小 于 2 0 0 m，从 施 工 工 艺、工 程 质 量、施 工 管 理、施 工 安 全 等 方 面 验证 混 合 料 配 合 比 及 施 工 方 案 和 施 工 工 艺 的 可 行 性，并 为 正 常 施 工 提 供 依 据。主 要 内 容 包 括：a)验 证 现 场 材 料 的 级 配 和 确 定 实 际 生 产 配 合 比。采 用 乳 化 沥 青 就 地 冷 再 生 时，原 路 面 级 配 波 动较 大 而 无 法 满 足 设 计 级 配 要 求 时，可 根 据 实 际 情 况，添 加 部 分 新 矿 料。b)采 用 乳 化 沥 青 厂 拌 冷 再 生 时，需 验 证 并 完 善 设 备 拌 合 工 艺，确 保 乳 化 沥 青 混 合 料 在 运 输、等待 和 摊 铺 过 程 中 状 态 良 好，若 乳 化 沥 青 提 前 破 乳，且 无 法 通 过 拌 合 工 艺 调 整，需 重 新 调 整 配合 比；采 用 乳 化 沥 青 就 地 冷 再 生 时，需 验 证 再 生 机 的 铣 刨 深 度、再 生 速 度、各 种 施 工 机 械 的效 率 及 组 合 方 式 是 否 匹 配、冷 再 生 施 工 的 效 率 及 作 业 段 的 长 度 等 是 否 合 适。c)确 定 摊 铺 的 厚 度 与 速 度，以 及 再 生 层 的 松 铺 系 数。d)确 定 碾 压 方 案，包 括 压 路 机 组 合 方 式 及 碾 压 速 度。e)验 证 乳 化 沥 青 冷 再 生 混 合 料 的 压 实 度、空 隙 率 等 性 能 指 标。7.3 施 工 质 量 控 制7.3.1 施 工 过 程 中 乳 化 沥 青 冷 再 生 混 合 料 的 质 量 控 制 项 目、检 验 频 度 和 质 量 标 准 应 符 合 公 路 沥 青 路面 再 生 技 术 规 范（J T G/T 5 5 2 1）的 相 关 规 定。7.3.2 乳 化 沥 青 冷 再 生 施 工 过 程 中 的 外 形 尺 寸 检 验 项 目、频 度 和 质 量 控 制 标 准 应 符 合 公 路 沥 青 路 面再 生 技 术 规 范（J T G/T 5 5 2 1）的 相 关 规 定。7.4 工 程 质 量 检 查 与 验 收乳 化 沥 青 冷 再 生 施 工 后，应 将 全 线 以 1 k m 3 k m 作 为 一 个 评 定 路 段，按 照 表 5 的 要 求 进 行 质 量 检 查 与验 收。表 5 冷 再 生 层 工 程 质 量 检 验 评 定 标 准检验项目质量要求检验频度 检验方法高速公路、一级公路 其他等级公路外观表面平整密实，无浮石、弹簧现象，无明显压路机轮迹随时 目测厚度（m m）设计厚度1 0 设计厚度1 5每 1 5 0 0 m2检验 1 点，单点评价T 0 9 1 2压实度a（）9 9（基于试验室标准密度）每车道每 1 k m 检验 3 点T 0 9 2 18 7（基于理论最大相对密度）T 0 9 2 4平整度（标准差）（m m）1.8（1.5）b（厂拌）2.0（1.8）b（就地）3.0（2.8）b每车道连续测量 T 0 9 3 2D B 1 4/T 2 4 0 0 2 0 2 29检验项目质量要求检验频度 检验方法高速公路、一级公路 其他等级公路宽度（m m）不小于设计宽度，边缘线整齐、顺适 每 1 0 0 m 检验 2 处 T 0 9 1 1纵断面高程（m m）符合设计要求 每 1 0 0 m 检验 1 个断面 T 0 9 1 1横坡（）符合设计要求 每 1 0 0 m 检验 1 个断面 T 0 9 1 1a压实度质量要求，可选择其中一种 方法进行检测并达到要求即为合 格。b括号内数字是针对冷再生层上加铺 的沥青层厚度小于 8 0 m m 的情况。D B 1 4/T 2 4 0 0 2 0 2 21 0A A附 录 A（规 范 性）沥 青 混 合 料 回 收 料（R A P）取 样 与 试 验 分 析A.1 现 场 取 样A.1.1 现 场 取 样 适 用 于 就 地 冷 再 生 的 前 期 调 查 和 混 合 料 设 计 用 R A P 的 获 取，以 及 厂 拌 冷 再 生 工 程 的 前 期调 查。A.1.2 取 样 频 率 与 方 法 应 符 合 下 列 规 定：a)分 析 路 面 结 构 和 路 面 维 修 记 录，根 据 路 面 情 况 是 否 相 同 或 者 接 近 将 施 工 路 段 划 分 为 若 干 个 子路 段，每 个 子 路 段 长 度 不 宜 大 于 5 0 0 0 m，且 不 宜 小 于 5 0 0 m，或 者 每 个 子 路 段 面 积 不 宜 大 于5 0 0 0 0 m2，且 不 宜 小 于 5 0 0 0 m2。b)按 现 行 公 路 路 基 路 面 现 场 测 试 规 程（J T J E 6 0）随 机 取 样 方 法 确 定 取 样 点 位 置。c)厂 拌 冷 再 生，每 个 子 路 段 取 样 断 面 数 应 不 少 于 2 个，可 采 用 铣 刨 机 铣 刨 方 法 获 得 样 品。就 地冷 再 生，每 个 子 路 段 每 个 车 道 分 别 取 样 1 处，应 采 用 铣 刨 机 铣 刨 方 法 获 得 样 品，取 样 用 铣 刨机 应 与 现 场 施 工 铣 刨 机 相 匹 配，且 铣 刨 深 度 应 与 拟 再 生 深 度 一 致。d)根 据 需 要，宜 一 次 性 获 取 足 够 数 量 的 R A P。A.2 拌 合 厂 料 堆 取 样A.2.1 拌 合 厂 料 堆 取 样 适 用 于 厂 拌 冷 再 生 工 程 的 前 期 调 查，以 及 混 合 料 设 计 用 R A P 的 获 取。A.2.2 取 样 方 法 参 照 现 行 公 路 工 程 集 料 试 验 规 程（J T G E 4 2）粗 集 料 料 堆 取 样 法。取 样 前 应 去 除 表面 1 5 0 m m 2 5 0 m m 深 度 范 围 内 的 部 分。A.2.3 根 据 需 要，一 次 性 获 取 足 够 数 量 的 R A P。A.3 试 样 存 放试 样 存 放 应 符 合 下 列 要 求：a)试 样 应 存 放 在 干 净、干 燥 阴 凉 处，妥 善 保 存 备 用。b)试 样 级 配 类 型、取 样 日 期、层 位 和 桩 号 等 信 息 应 标 明，防 止 试 样 污 染 或 相 互 混 杂。A.4 试 样 缩 分A.4.1 分 料 器 法：将 试 样 拌 匀，通 过 分 料 器 分 成 大 致 相 同 的 两 份，再 取
