公路旋转式护栏设置规范DB61／T 1449-2021.pdf

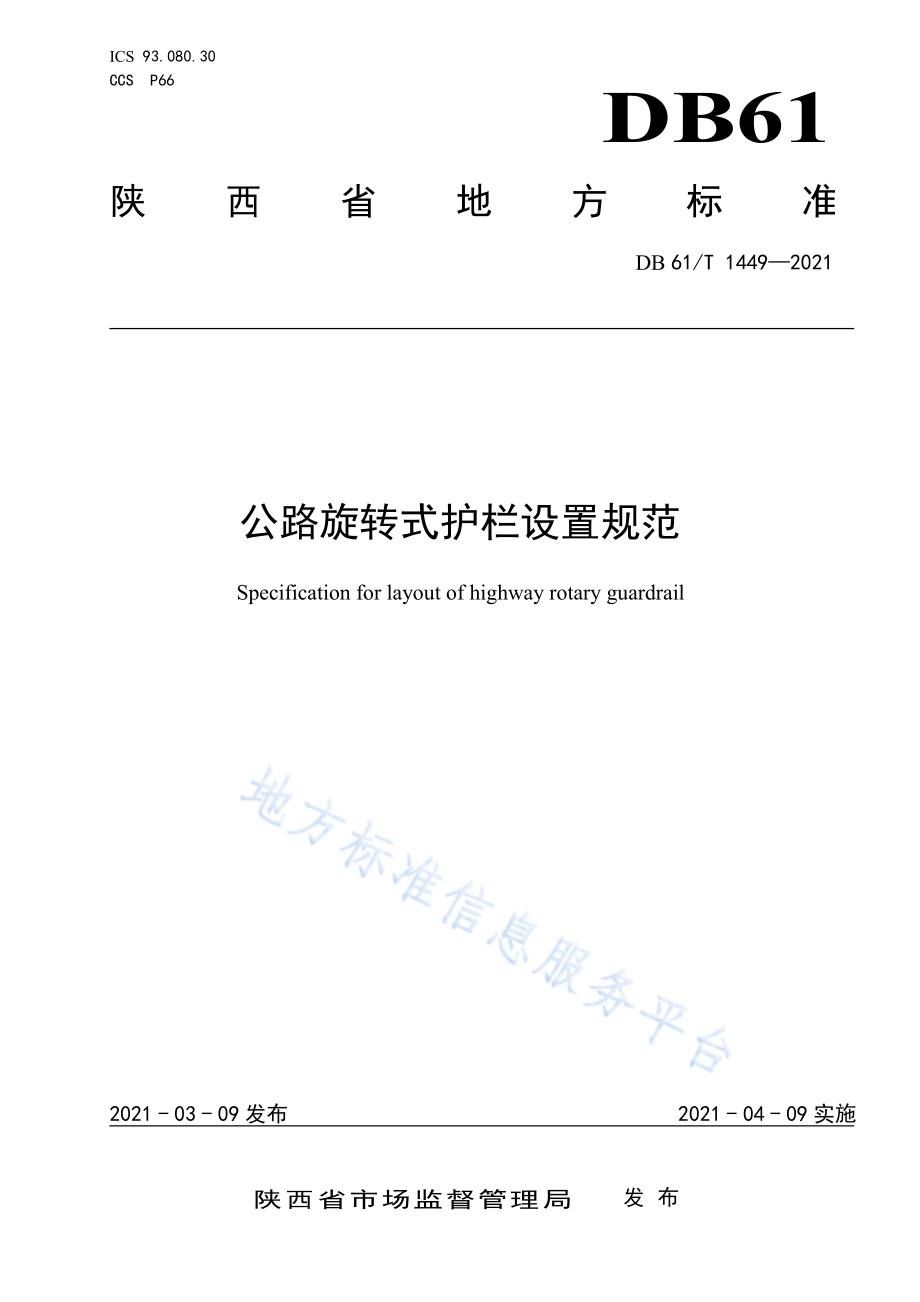

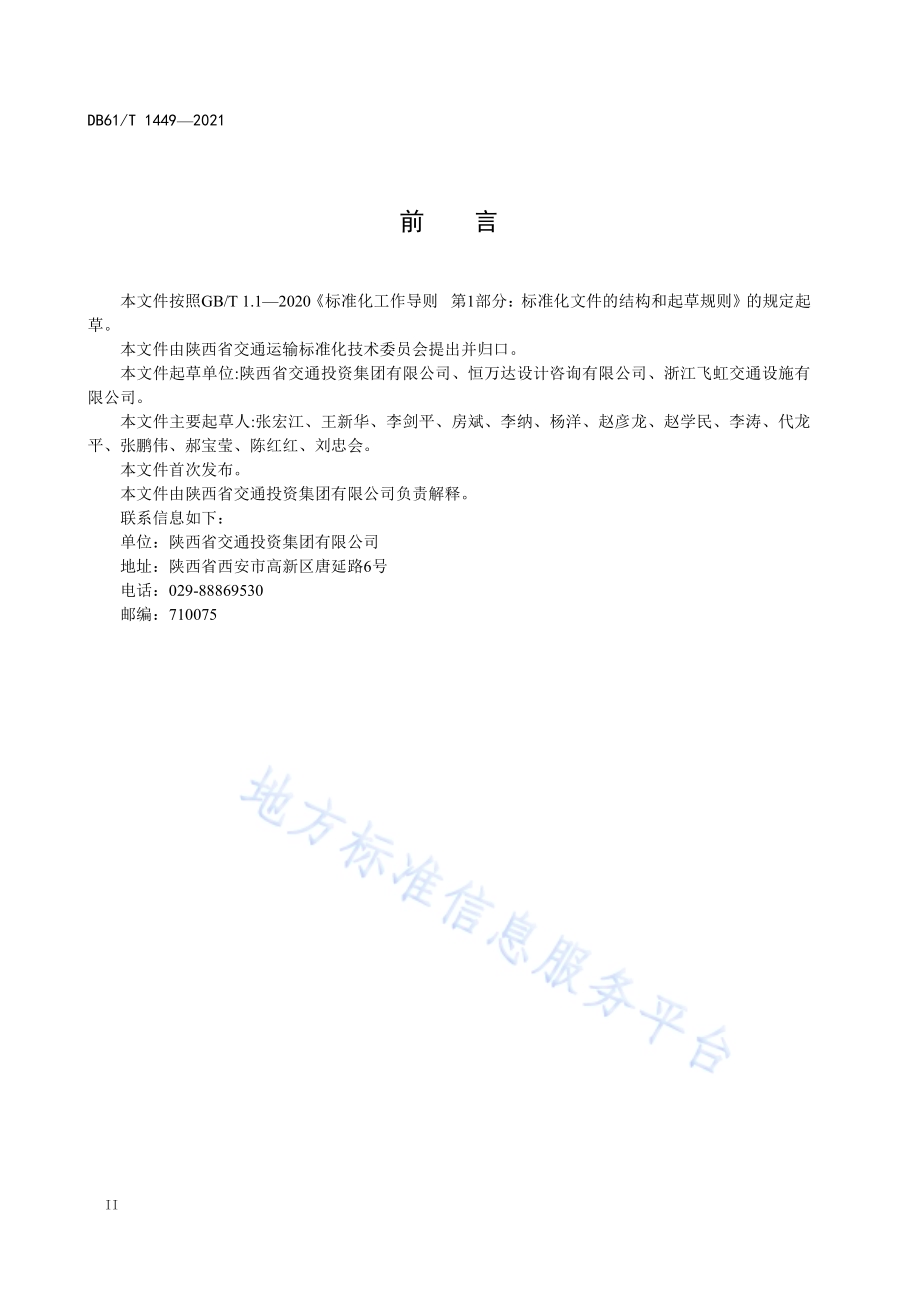

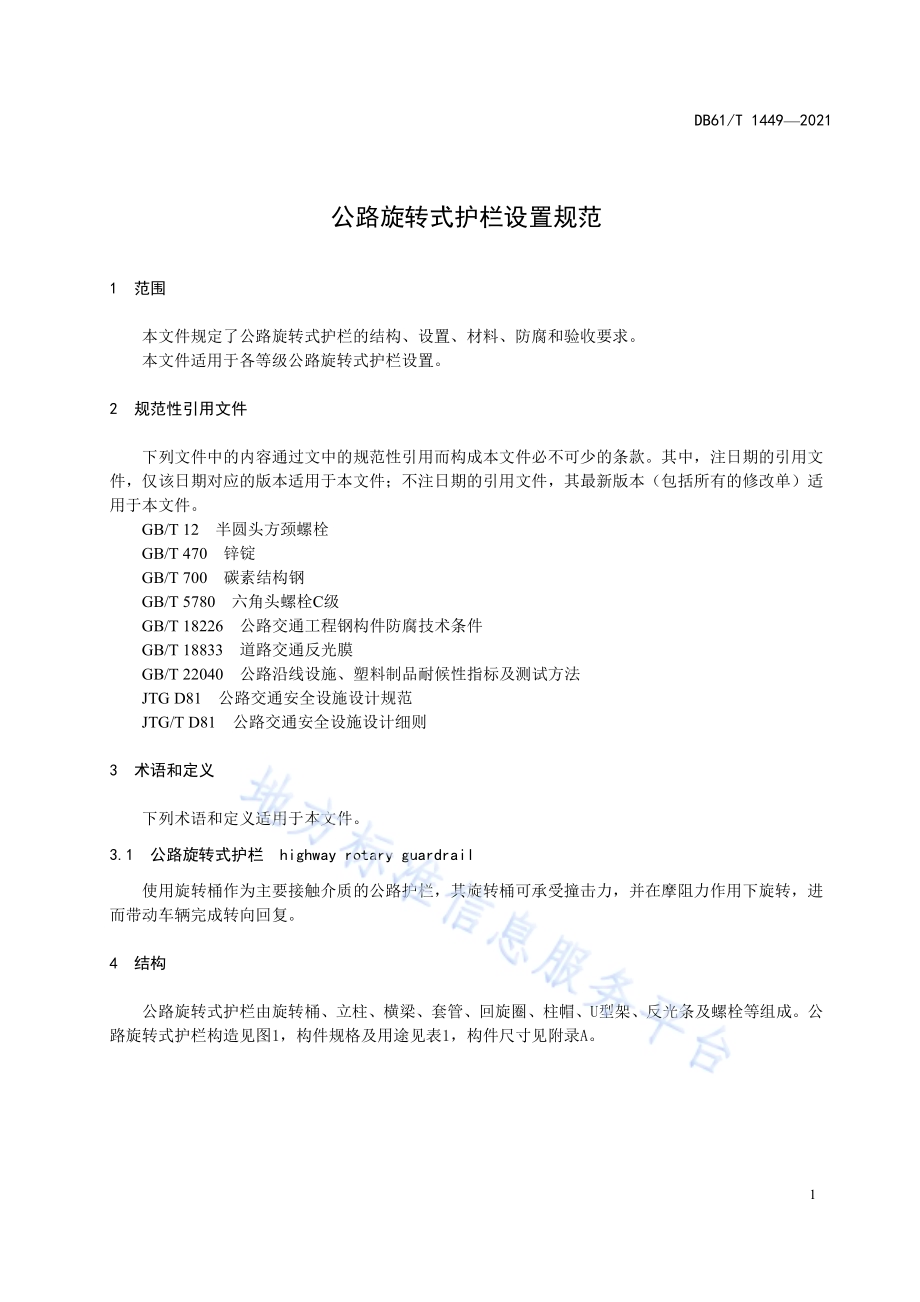

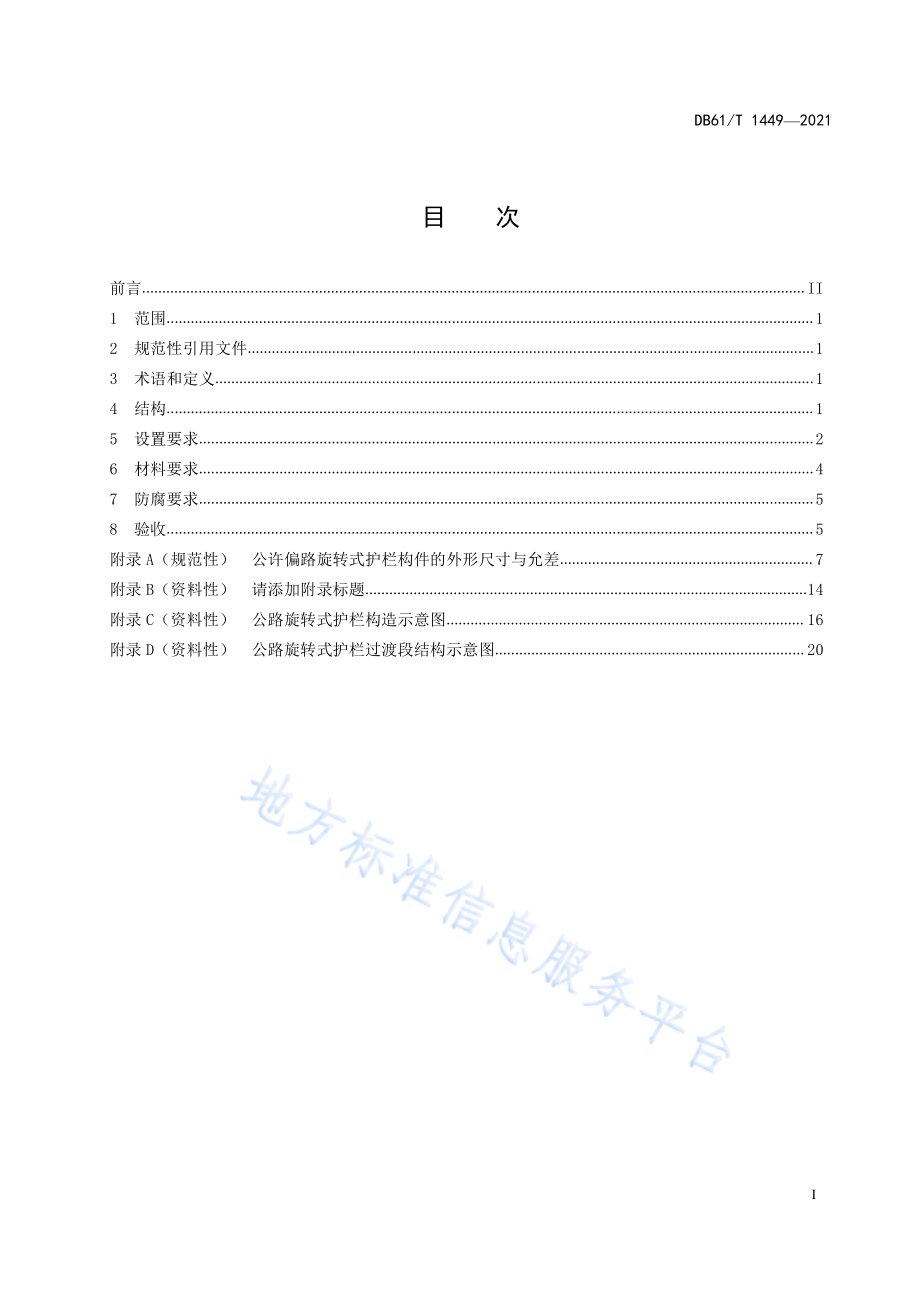

I C S 9 3.0 8 0.3 0C C S P 6 6DB61陕 西 省 地 方 标 准D B 6 1/T 1 4 4 9 2 0 2 1公 路 旋 转 式 护 栏 设 置 规 范S p e c i f i c a t i o n f o r l a y o u t o f h i g h w a y r o t a r y g u a r d r a i l2 0 2 1-0 3-0 9 发 布 2 0 2 1-0 4-0 9 实 施陕 西 省 市 场 监 督 管 理 局发 布D B 6 1/T 1 4 4 9 2 0 2 1I目 次前 言.I I1 范 围.12 规 范 性 引 用 文 件.13 术 语 和 定 义.14 结 构.15 设 置 要 求.26 材 料 要 求.47 防 腐 要 求.58 验 收.5附 录 A（规 范 性）公 许 偏 路 旋 转 式 护 栏 构 件 的 外 形 尺 寸 与 允 差.7附 录 B（资 料 性）请 添 加 附 录 标 题.1 4附 录 C（资 料 性）公 路 旋 转 式 护 栏 构 造 示 意 图.1 6附 录 D（资 料 性）公 路 旋 转 式 护 栏 过 渡 段 结 构 示 意 图.2 0D B 6 1/T 1 4 4 9 2 0 2 1I I前 言本 文 件 按 照 G B/T 1.1 2 0 2 0 标 准 化 工 作 导 则 第 1 部 分：标 准 化 文 件 的 结 构 和 起 草 规 则 的 规 定 起草。本 文 件 由 陕 西 省 交 通 运 输 标 准 化 技 术 委 员 会 提 出 并 归 口。本 文 件 起 草 单 位:陕 西 省 交 通 投 资 集 团 有 限 公 司、恒 万 达 设 计 咨 询 有 限 公 司、浙 江 飞 虹 交 通 设 施 有限 公 司。本 文 件 主 要 起 草 人:张 宏 江、王 新 华、李 剑 平、房 斌、李 纳、杨 洋、赵 彦 龙、赵 学 民、李 涛、代 龙平、张 鹏 伟、郝 宝 莹、陈 红 红、刘 忠 会。本 文 件 首 次 发 布。本 文 件 由 陕 西 省 交 通 投 资 集 团 有 限 公 司 负 责 解 释。联 系 信 息 如 下：单 位：陕 西 省 交 通 投 资 集 团 有 限 公 司地 址：陕 西 省 西 安 市 高 新 区 唐 延 路 6 号电 话：0 2 9-8 8 8 6 9 5 3 0邮 编：7 1 0 0 7 5D B 6 1/T 1 4 4 9 2 0 2 11公 路 旋 转 式 护 栏 设 置 规 范1 范 围本 文 件 规 定 了 公 路 旋 转 式 护 栏 的 结 构、设 置、材 料、防 腐 和 验 收 要 求。本 文 件 适 用 于 各 等 级 公 路 旋 转 式 护 栏 设 置。2 规 范 性 引 用 文 件下 列 文 件 中 的 内 容 通 过 文 中 的 规 范 性 引 用 而 构 成 本 文 件 必 不 可 少 的 条 款。其 中，注 日 期 的 引 用 文件，仅 该 日 期 对 应 的 版 本 适 用 于 本 文 件；不 注 日 期 的 引 用 文 件，其 最 新 版 本（包 括 所 有 的 修 改 单）适用 于 本 文 件。G B/T 1 2 半 圆 头 方 颈 螺 栓G B/T 4 7 0 锌 锭G B/T 7 0 0 碳 素 结 构 钢G B/T 5 7 8 0 六 角 头 螺 栓 C 级G B/T 1 8 2 2 6 公 路 交 通 工 程 钢 构 件 防 腐 技 术 条 件G B/T 1 8 8 3 3 道 路 交 通 反 光 膜G B/T 2 2 0 4 0 公 路 沿 线 设 施、塑 料 制 品 耐 候 性 指 标 及 测 试 方 法J T G D 8 1 公 路 交 通 安 全 设 施 设 计 规 范J T G/T D 8 1 公 路 交 通 安 全 设 施 设 计 细 则3 术 语 和 定 义下 列 术 语 和 定 义 适 用 于 本 文 件。3.1 公 路 旋 转 式 护 栏 h i g h w a y r o t a r y g u a r d r a i l使 用 旋 转 桶 作 为 主 要 接 触 介 质 的 公 路 护 栏，其 旋 转 桶 可 承 受 撞 击 力，并 在 摩 阻 力 作 用 下 旋 转，进而 带 动 车 辆 完 成 转 向 回 复。4 结 构公 路 旋 转 式 护 栏 由 旋 转 桶、立 柱、横 梁、套 管、回 旋 圈、柱 帽、U 型 架、反 光 条 及 螺 栓 等 组 成。公路 旋 转 式 护 栏 构 造 见 图 1，构 件 规 格 及 用 途 见 表 1，构 件 尺 寸 见 附 录 A。D B 6 1/T 1 4 4 9 2 0 2 12图 1 公 路 旋 转 式 护 栏 构 成 示 意 图表 1 公 路 旋 转 式 护 栏 组 成 及 各 构 件 规 格 和 用 途序号 名称 规格尺寸/m m 用途1 旋转桶 3 4 5 5 1 0 吸收碰撞能量，对失控车辆导向2 立柱 1 4 0 4.5 吸收碰撞能量，支撑横梁和旋转桶3 横梁 1 0 0 8 0 4 吸收碰撞能量，连接立柱4 套管 1 6 7 4 8 0 8 连接旋转桶与立柱5 回旋圈 1 8 2 1 4 5 2 便于旋转桶旋转6 柱帽 1 4 0 防止雨水落入立柱造成侵蚀7 U 型架 3 8 0 7 0 4 连接下横梁与立柱8 反光条 1 1 4 0 诱导及警示作用9 螺栓M 2 0 6 0 半圆头方颈螺栓 连接螺栓与立柱M 2 0 1 2 0 半圆头方颈螺栓 横梁拼接M 2 0 1 4 0 半圆头方颈螺栓 连接横梁与端头M 2 0 1 8 0 六角头螺栓 连接立柱与 U 型架5 设 置 要 求5.1 原 则5.1.1 旋 转 式 护 栏 应 遵 守 J T G D 8 1 及 J T G/T D 8 1 中 护 栏 的 设 置 原 则。D B 6 1/T 1 4 4 9 2 0 2 135.1.2 在 互 通 分 流 三 角 端、隧 道 进 口、车 道 数 减 少 等 路 段 宜 设 置 旋 转 式 护 栏，示 意 图 详 见 附 录 B。5.1.3 存 在 安 全 风 险 的 路 段，宜 设 置 公 路 旋 转 式 护 栏。5.2 构 造 型 式5.2.1 公 路 旋 转 式 护 栏 分 为 路 侧 护 栏（R g-S B）和 中 央 分 隔 带 护 栏（R g-S B m），一 般 构 造 详 见 附 录 C。5.2.2 公 路 旋 转 式 护 栏 其 构 造 尺 寸 应 符 合 表 2 的 规 定。表 2 公 路 旋 转 式 护 栏 构 造 尺 寸单位为：m m防护等级代码横梁（m m m m 个数）上/下横梁高度立柱 土中/混凝土立柱埋深立柱间距S B R g-S B 1 0 0 8 0 4 8 6 0/2 5 0 1 4 0 4.5 1 2 4 0/4 0 0+h 1 0 0 0S B m R g-S B m 1 0 0 8 0 4 8 6 0/2 5 0 1 4 0 4.5 1 2 4 0+h c/4 0 0+h 1 0 0 05.2.3 公 路 旋 转 式 护 栏 可 根 据 中 央 分 隔 带 的 宽 度 分 为 分 设 型 和 组 合 型。5.3 最 小 设 置 长 度5.3.1 公 路 旋 转 式 护 栏 的 最 小 结 构 长 度 应 满 足 表 3 的 规 定表 3 公 路 旋 转 式 护 栏 最 小 结 构 长 度单位为：m公路等级 最小长度高速公路、一级公路 7 0二级及二级以下公路 4 85.3.2 护 栏 最 小 防 护 长 度 应 根 据 车 辆 驰 出 路 外 的 轨 迹 和 计 算 净 区 宽 度 内 障 碍 物 的 位 置 确 定，应 符 合J T G/T D 8 1 中 护 栏 最 小 防 护 长 度 取 值 规 定。5.4 端 头 与 过 渡 段5.4.1 端 头5.4.1.1 端 头 构 件 尺 寸 见 图 2，端 头 公 称 尺 寸 及 允 许 偏 差 应 符 合 表 4 的 规 定；端 头 不 得 有 明 显 的 扭 转；端 头 切 口 应 垂 直，其 垂 直 度 公 差 不 得 超 过 3 0，端 头 曲 线 部 分 应 圆 滑 平 顺。D B 6 1/T 1 4 4 9 2 0 2 14图 2 端 头表 4 端 头 公 称 尺 寸 及 允 许 偏 差单位为：m m类别 公称尺寸及允许偏差 备注LL1L2L3L4b1b2b3b4h1h2r5.4.1.2 公 路 旋 转 式 护 栏 单 独 设 置 时 上 游 端 部 应 采 用 防 撞 垫 或 接 波 形 梁。5.4.2 过 渡 段5.4.2.1 设 置 于 隧 道 进 口 的 公 路 旋 转 式 护 栏，搭 接 过 渡 设 计 应 符 合 J T G/T D 8 1 相 关 的 规 定。5.4.2.2 与 其 他 形 式 护 栏 连 接 时，搭 接 过 渡 图 见 附 录 D。6 材 料 要 求6.1 旋 转 桶旋 转 桶 的 材 料 为 E V A 和 聚 乙 烯 共 混 物，其 理 化 性 能 应 符 合 表 5 的 规 定，耐 候 性 能 应 符 合 G B/T 2 2 0 4 0的 规 定。D B 6 1/T 1 4 4 9 2 0 2 15表 5 旋 转 桶 的 理 化 性 能项目 技术要求表观密度 k g/m3 1 2 5拉伸强度 M P a 1.1 5断裂伸长率%3 2 0压缩永久变形%3 8回弹率%7 26.2 套 管套 管 的 材 料 为 P V C，在 进 行 扁 平 试 验 时，垂 直 方 向 加 压 至 外 径 变 形 量 为 原 外 径 的 4 0%时，立 即 卸荷，试 样 不 破 裂，不 分 层；在 进 行 落 锤 冲 击 试 验 时，温 度 0，高 度 1 m 的 条 件 下，用 1 k g 重 锤 冲 击 1 0次，应 9 次 以 上 无 开 裂 现 象。6.3 反 光 条反 光 条 反 光 性 能 不 低 于 类，其 他 性 能 应 符 合 G B/T 1 8 8 3 3 的 要 求。6.4 其 他 构 件立 柱、横 梁、回 旋 圈、端 头、柱 帽、螺 栓、螺 母 等 所 用 基 底 金 属 材 质 为 碳 素 结 构 钢，其 力 学 性 能指 标 不 低 于 G B/T 7 0 0 规 定 的 Q 2 3 5 号 钢 的 要 求。7 防 腐 要 求7.1 金 属 构 件 均 宜 采 用 热 浸 镀 锌 或 热 渗 锌 方 法 进 行 防 腐 处 理，其 防 腐 层 要 求 应 满 足 G B/T 1 8 2 2 6 的 相关 规 定。7.2 镀 锌 构 件 的 锌 层 应 均 匀，应 与 基 底 金 属 结 合 牢 固。7.3 热 浸 镀 锌 材 料 应 符 合 G B/T 4 7 0 规 定，应 采 用 特 一 号、一 号 锌 锭。7.4 主 要 构 件 锌 附 着 量 应 符 合 表 6 的 规 定。表 6 主 要 构 件 锌 附 着 量单位为：（g/）构件名称 三点法试验平均单面锌附着量立柱、横梁、端头、柱帽 6 0 0回旋圈、螺栓 3 5 08 验 收8.1 外 观 质 量8.1.1 旋 转 桶 的 外 观 颜 色 应 均 匀 一 致，边 缘 圆 滑、无 毛 刺、无 飞 边；表 面 无 剥 离、无 裂 纹、无 气 泡、无 沙 眼 等 缺 陷，整 体 成 型 完 整、无 明 显 歪 斜。8.1.2 套 管 的 外 观 颜 色 应 均 匀 一 致，内 外 壁 应 平 整、均 匀、光 滑、无 塌 陷、坑 凹、孔 洞、撕 裂 痕 迹 及杂 质 麻 点 等 缺 陷，截 面 无 气 泡、裂 痕。D B 6 1/T 1 4 4 9 2 0 2 168.1.3 金 属 构 件 表 面 应 具 有 均 匀 完 整 的 涂 层，颜 色 一 致，表 面 具 有 实 用 性 光 滑，不 允 许 有 流 挂、滴 溜或 多 余 结 块；表 面 应 无 漏 镀、露 铁 等 缺 陷；有 螺 纹 的 构 件 在 热 浸 镀 锌 后，应 清 理 螺 纹 或 作 离 心 分 离。8.2 安 装 质 量8.2.1 护 栏 立 柱 的 埋 深、基 础 规 格、土 基 压 实 度、端 部 和 过 渡 段 处 理 应 符 合 相 关 规 范 和 设 计 文 件 的 规定。8.2.2 立 柱 位 置、立 柱 中 距、垂 直 度、横 梁 中 心 高 度 应 符 合 设 计 要 求。8.2.3 直 线 段 护 栏 不 得 有 明 显 的 凹 凸、起 伏 现 象；曲 线 段 护 栏 应 圆 滑 顺 畅，与 线 形 协 调 一 致。8.2.4 立 柱 及 柱 帽 安 装 牢 固，顶 部 无 明 显 塌 边、变 形、开 裂 等 缺 陷。8.2.5 公 路 旋 转 式 护 栏 实 测 项 目 应 符 合 表 7 规 定，抽 检 比 例 不 小 于 1 0%。表 7 公 路 旋 转 式 护 栏 实 测 项 目单位为:m m项次 检查项目 规定值或允许偏差1 立柱埋入深度 符合设计规定2 立柱外边缘距路肩边线距离 2 03 立柱中距 5 04 立柱垂直度 1 05 横梁中心高度 2 08.3 验 收 报 告公 路 旋 转 式 护 栏 安 装 完 毕 后 应 根 据 各 方 要 求 出 具 检 验 报 告。AD B 6 1/T 1 4 4 9 2 0 2 17附 录 A（规 范 性）公 许 偏 路 旋 转 式 护 栏 构 件 的 外 形 尺 寸 与 允 差A.1 旋 转 桶旋 转 桶 的 外 形 见 图 A.1，其 公 称 尺 寸 及 允 许 偏 差 应 符 合 表 A.1 的 规 定。图 A.1 旋 转 桶表 A.1 旋 转 桶 公 称 尺 寸 及 允 许 偏 差单位：m m类别 公称尺寸及允许偏差 备注Dhdh1h2h3A.2 立 柱立 柱 的 外 形 见 图 A.2，其 公 称 尺 寸 及 允 许 偏 差 应 符 合 表 A.2 的 规 定，总 弯 曲 度 不 得 大 于 立 柱 定 尺 长度 的 0.1 5%；立 柱 端 面 切 口 应 垂 直，其 垂 直 度 公 差 不 得 超 过 1。D B 6 1/T 1 4 4 9 2 0 2 18图 A.2 立 柱表 A.2 立 柱 公 称 尺 寸 及 允 许 偏 差单位：m m类别 公称尺寸及允许偏差 备注Dhh 1h 2h 3A.3 横 梁横 梁 的 外 形 图 见 图 A.3，其 公 称 尺 寸 及 允 许 偏 差 应 符 合 表 A.3 的 规 定；横 梁 的 弯 曲 度 每 米 不 得 大 于1.5 m m，总 弯 曲 度 不 得 大 于 横 梁 定 尺 长 度 的 0.1 5%；横 梁 端 面 切 口 应 垂 直，其 垂 直 度 公 差 不 得 超 过 3 0，横 梁 不 得 有 明 显 的 扭 转。D B 6 1/T 1 4 4 9 2 0 2 19图 A.3 横 梁表 A.3 横 梁 公 称 尺 寸 及 允 许 偏 差单位：m m类别 公称尺寸及允许偏差 备注LL1L2L3L4L5hh1h2h3A.4 套 管套 管 的 外 形 见 图 A.4，其 公 称 尺 寸 及 允 许 偏 差 应 符 合 表 4 的 规 定。D B 6 1/T 1 4 4 9 2 0 2 11 0图 A.4 套 管 套 管 公 称 尺 寸 及 允 许 偏 差表 A.4 套 管 公 称 尺 寸 及 允 许 偏 差单位：m m类别 公称尺寸及允许偏差 备注DhA.5 回 旋 圈回 旋 圈 的 外 形 见 图 A.5，其 公 称 尺 寸 及 允 许 偏 差 应 符 合 表 A.5 的 规 定；回 旋 圈 的 外 形 不 得 有 明 显 的扭 转；回 旋 圈 的 内 外 环 面 切 口 应 平 直。D B 6 1/T 1 4 4 9 2 0 2 11 1图 A.5 回 旋 圈表 A.5 回 旋 圈 公 称 尺 寸 及 允 许 偏 差单位：m m类别 公称尺寸及允许偏差 备注DdA.6 柱 帽柱 帽 的 外 形 见 图 A.6，其 公 称 尺 寸 及 允 许 偏 差 应 符 合 表 A.6 的 规 定。图 A.6 柱 帽表 A.6 柱 帽 公 称 尺 寸 及 允 许 偏 差D B 6 1/T 1 4 4 9 2 0 2 11 2单位：m m名称 公称尺寸及允许偏差 备注DhA.7 U 型 架U 型 架 的 外 形 见 图 A.7，其 公 称 尺 寸 及 允 许 偏 差 应 符 合 表 A.7 的 规 定；U 型 架 的 外 形 不 得 有 明 显 的 扭转；U 型 架 端 面 切 口 应 垂 直，其 垂 直 度 公 差 不 得 超 过 3 0。图 A.7 U 型 架表 A.7 U 型 架 公 称 尺 寸 及 允 许 偏 差单位：m m名称 公称尺寸及允许偏差 备注ABhrA.8 反 光 条反 光 条 的 外 形 见 图 A.8，其 公 称 尺 寸 及 允 许 偏 差 应 符 合 表 A.8 的 规 定。D B 6 1/T 1 4 4 9 2 0 2 11 3图 A.8 反 光 条表 A.8 反 光 条 公 称 尺 寸 及 允 许 偏 差单位：m m类别 公称尺寸及允许偏差 备注LHA.9 螺 栓半 圆 头 方 颈 螺 栓 应 符 合 G B/T 1 2 标 准 要 求；M 2 0 1 8 0 六 角 头 螺 栓 应 符 合 G B/T 5 7 8 0 标 准 要 求。D B 6 1/T 1 4 4 9 2 0 2 11 4附 录 B（资 料 性 附 录）特 殊 路 段 旋 转 式 护 栏 处 理 示 意 图B.1 互 通 分 流 三 角 端 采 用 旋 转 式 护 栏，鼻 端 三 角 区 应 设 置 防 撞 垫图 B.1 公 路 旋 转 式 护 栏 用 于 互 通 出 口 三 角 端 的 处 理 示 意 图B.2 隧 道 进 口 采 用 旋 转 式 护 栏 时图 B.2 公 路 旋 转 式 护 栏 用 于 隧 道 进 口 断 面 过 渡 的 处 理 示 意 图D B 6 1/T 1 4 4 9 2 0 2 11 5B.3 公 路 断 面 车 道 数 减 少 时，在 过 渡 段 采 用 旋 转 式 护 栏图 B.3 公 路 旋 转 式 护 栏 用 于 道 路 断 面 过 渡 的 处 理 示 意 图D B 6 1/T 1 4 4 9 2 0 2 11 6附 录 C（资 料 性 附 录）公 路 旋 转 式 护 栏 构 造 示 意 图C.1 R g-S B 级 公 路 旋 转 式 护 栏 一 般 构 造 图 示 例 如 图 C.1 所 示D B 6 1/T 1 4 4 9 2 0 2 11 7C.2 R g-S B m 级 公 路 旋 转 式 护 栏 一 般 构 造 图 示 例 如 图 C.2 所 示D B 6 1/T 1 4 4 9 2 0 2 11 8D B 6 1/T 1 4 4 9 2 0 2 11 9C.3 公 路 旋 转 式 护 栏 接 波 形 梁 护 栏 上 游 端 头 构 造 示 例 如 图 C.3 所 示图 C.3 路 旋 转 式 护 栏 接 波 形 梁 护 栏 上 游 端 头 构 造 示 意 图D B 6 1/T 1 4 4 9 2 0 2 12 0附 录 D（资 料 性 附 录）公 路 旋 转 式 护 栏 过 渡 段 结 构 示 意 图D B 6 1/T 1 4 4 9 2 0 2 12 1图 D.1 旋 转 式 护 栏 与 波 形 梁 护 栏 过 渡 构 造 示 意 图图 D.2 旋 转 式 护 栏 与 混 凝 土 护 栏 过 渡 构 造 示 意
