公路用钢渣集料粉尘控制及重金属离子处置技术指南DB15／T 2428-2021.pdf

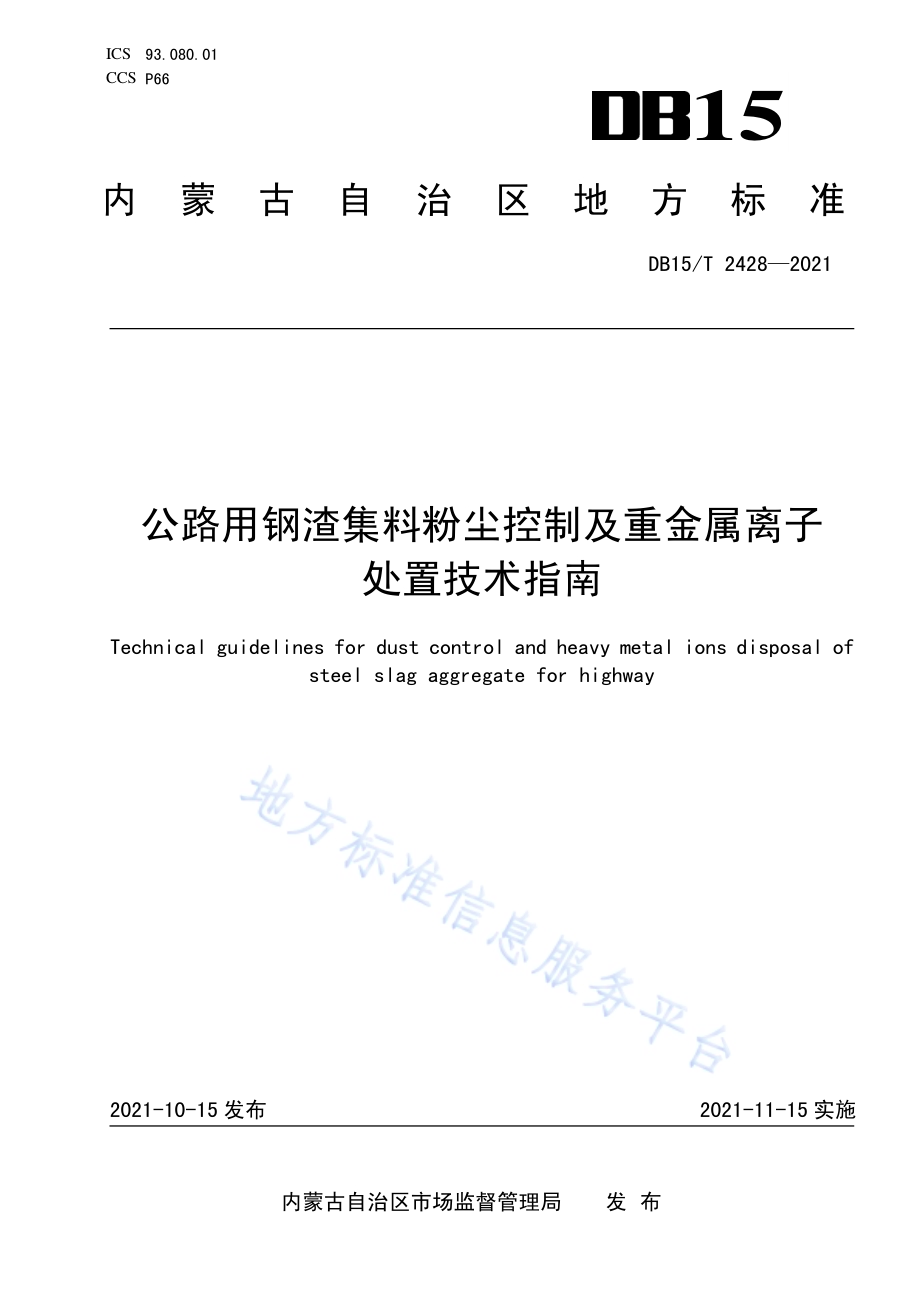

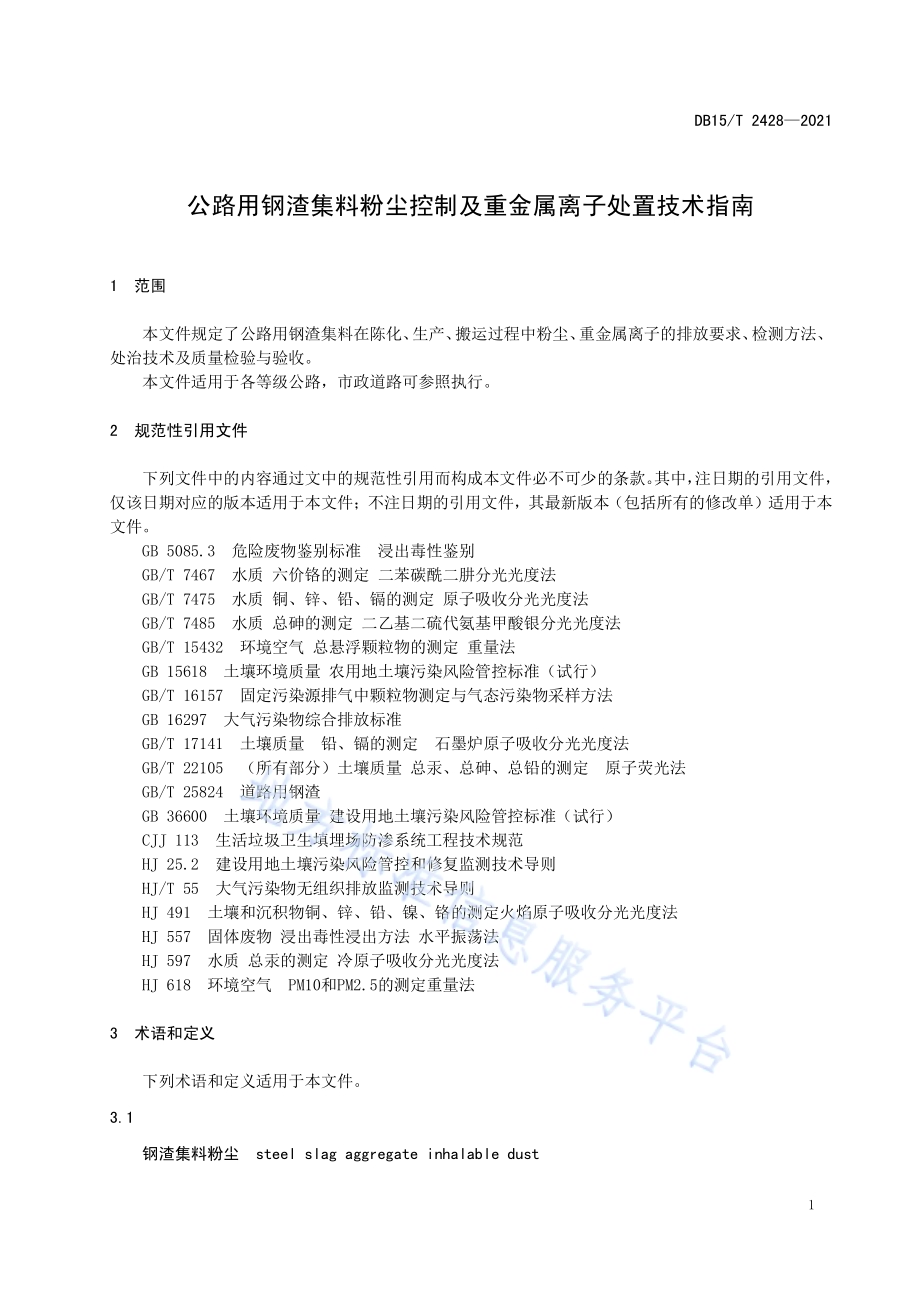

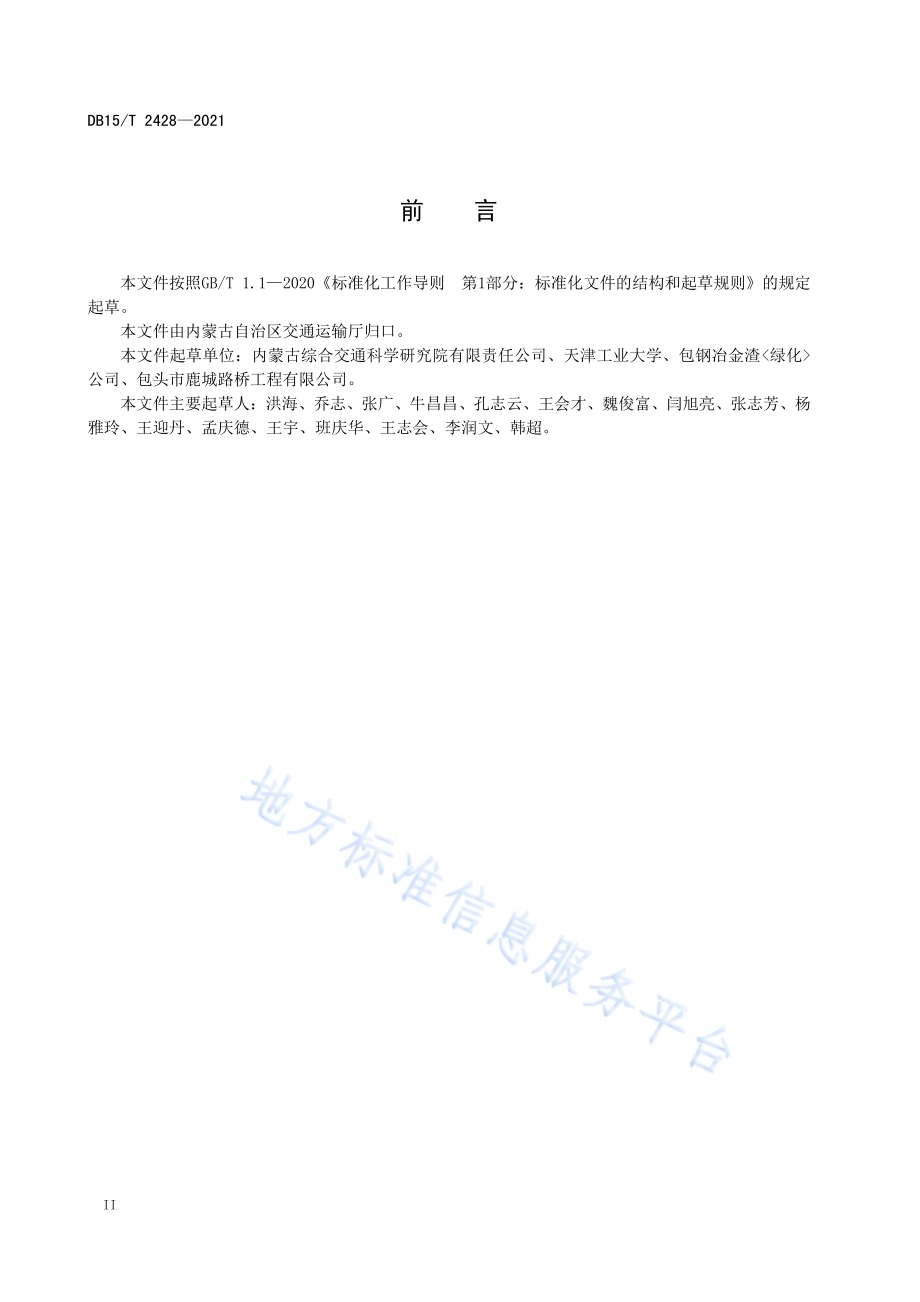

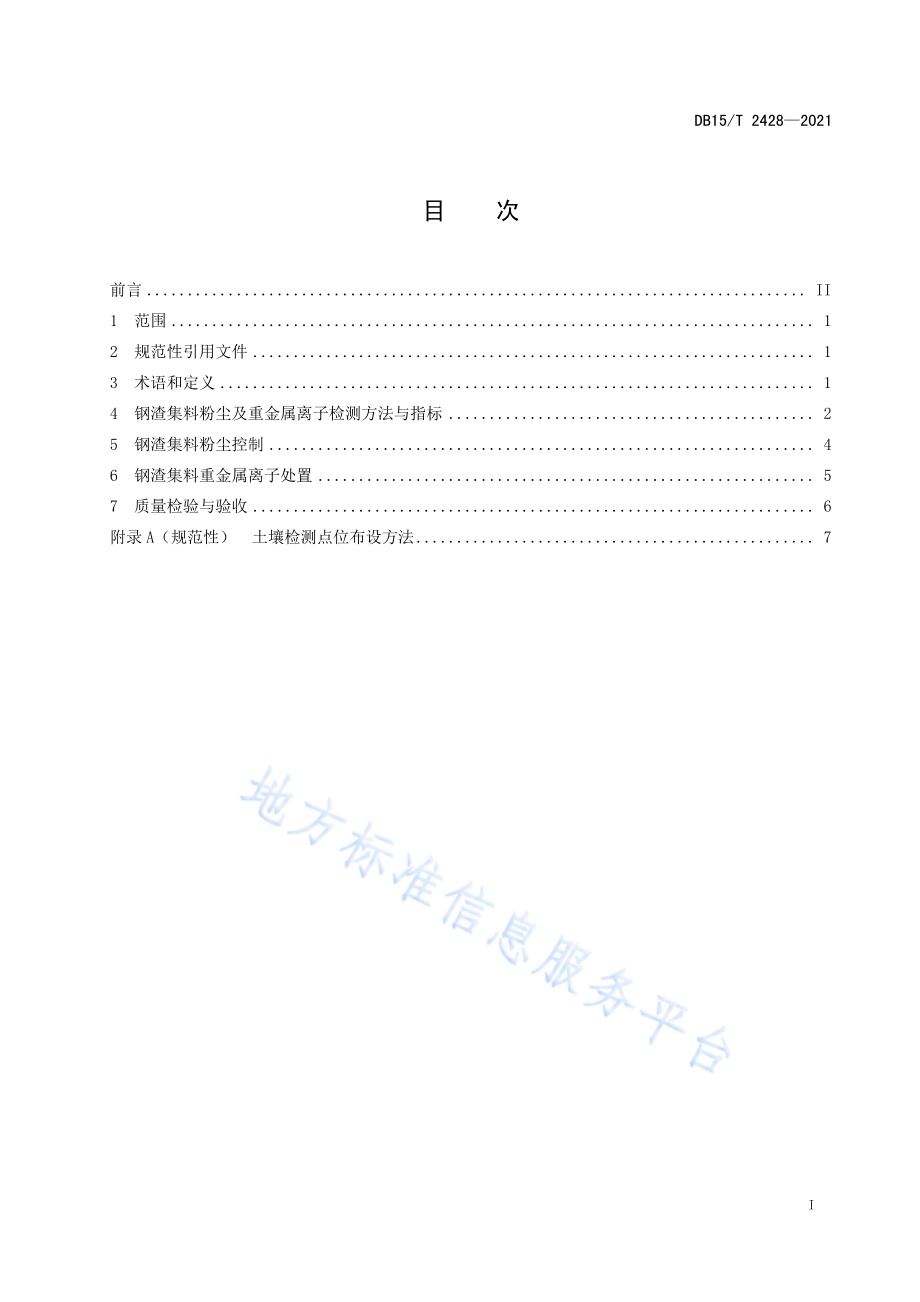

ICS 93.080.01 CCS P66 15 内蒙古自治区地方标准 DB15/T 2428 2021 公路用钢 渣集料粉 尘控制及 重金属离 子 处置技术 指南 Technical guidelines for dust control and heavy metal ions disposal of steel slag aggregate for highway 2021-10-15 发布 2021-11-15 实 施 内蒙古自 治区市 场 监督管理 局 发 布 DB15/T 2428 2021 I 目 次 前言.II 1 范围.1 2 规 范性 引用 文件.1 3 术 语和 定义.1 4 钢 渣集 料粉 尘及 重金 属 离子检 测方 法与 指标.2 5 钢 渣集 料粉 尘控 制.4 6 钢 渣集 料重 金属 离子 处 置.5 7 质 量检 验与 验收.6 附录A（规 范性）土壤 检测点 位布 设方 法.7 DB15/T 2428 2021 II 前 言 本文件 按照GB/T 1.1 2020 标准 化工 作导则 第1 部分：标准化 文件 的结构 和起草 规则 的规 定起草。本文件 由内 蒙古 自治 区交 通运输 厅归 口。本 文 件 起草 单位：内蒙 古综 合 交 通科 学研 究 院有 限责 任 公 司、天津 工 业大 学、包 钢 冶金 渣公司、包头 市鹿 城路 桥工 程有限 公司。本文件 主要 起草 人：洪海、乔志、张 广、牛昌 昌、孔志云、王 会才、魏 俊富、闫旭 亮、张志 芳、杨雅玲、王迎 丹、孟庆 德、王宇、班庆 华、王志 会、李润文、韩 超。DB15/T 2428 2021 1 公路用钢 渣集料 粉尘控制 及重金 属离子处 置技术 指南 1 范围 本文件 规定 了公 路用 钢渣 集料在 陈化、生 产、搬运 过 程中粉 尘、重金 属离 子的 排 放要求、检 测方 法、处治技 术及 质量 检验 与验 收。本文件 适用 于各 等级 公路，市政 道路 可参 照执 行。2 规范性 引用 文件 下列文 件中 的内 容通 过文 中的规 范性 引用 而构 成本 文件必 不可 少的 条款。其 中，注日 期的 引用 文件，仅该日 期对 应的 版本 适用 于本文 件；不注 日期 的引 用文件，其 最新 版本（包 括所有 的修 改单）适 用 于 本文件。GB 5085.3 危 险废 物鉴 别 标准 浸出 毒性 鉴别 GB/T 7467 水质 六 价铬 的测定 二 苯碳 酰二 肼分 光 光度法 GB/T 7475 水质 铜、锌、铅、镉的 测定 原 子吸 收 分光光 度法 GB/T 7485 水质 总 砷的 测定 二乙 基二 硫代 氨基 甲 酸银分 光光 度法 GB/T 15432 环 境空 气 总 悬浮颗 粒物 的测 定 重量法 GB 15618 土壤 环境 质量 农用地 土壤 污染 风险 管控 标准（试行）GB/T 16157 固 定污 染源 排气中 颗粒 物测 定与 气态 污染物 采样 方法 GB 16297 大气 污染 物综 合排放 标准 GB/T 17141 土 壤质 量 铅、镉 的测 定 石墨 炉原 子吸收 分光 光度 法 GB/T 22105（所有 部分）土壤 质量 总 汞、总砷、总铅的 测定 原 子荧 光法 GB/T 25824 道 路用 钢渣 GB 36600 土壤 环境 质量 建设用 地土 壤污 染风 险管 控标准（试 行）CJJ 113 生活 垃圾 卫生 填 埋场防 渗系 统工 程技 术规范 HJ 25.2 建设 用地 土壤 污 染风险 管控 和修 复监 测技 术导则 HJ/T 55 大气 污染 物无 组 织排放 监测 技术 导则 HJ 491 土 壤和 沉积 物铜、锌、铅、镍、铬的 测定 火焰原 子吸 收分 光光 度法 HJ 557 固 体废 物 浸出 毒 性浸出 方法 水 平振 荡法 HJ 597 水质 总汞 的测 定 冷原 子吸 收分 光光 度法 HJ 618 环 境空 气 PM10 和PM2.5 的 测定 重量 法 3 术语和 定义 下列术 语和 定义 适用 于本 文件。3.1 钢渣集 料粉 尘 steel slag aggregate inhalable dust DB15/T 2428 2021 2 钢渣集 料在 陈化、生 产、搬运过 程中 产生 的粉 末状 污染物。3.2 重金属 离子 heavy metal ions 钢渣集料 和钢渣混合料中确定需要 检验的密度大于5 g/cm3的总铅、总镉、总汞、总砷、六价铬等金属离 子污 染物。3.3 浸出浓 度 leaching concentration 钢渣集 料中 浸出 重金 属离 子的质 量浓 度。3.4 钢渣集 料粉 尘控 制技 术 dust control technology of steel slag aggregate 在钢渣 集料 陈化、生 产、搬 运过程 中粉 尘污 染物 排放 达到临 界值 和超 过排 放标 准时所 采取 的喷 淋 洒水、干 法除 尘、旋风 除尘 等处治 措施。3.5 钢 渣 集 料 重 金 属 离 子 处 置 技 术 treatment technology of heavy metal ions in steel slag aggregate 在钢渣 集料 陈化、生 产、搬 运过程 中重 金属 离子 污染 物排放 达到 临界 值和 超过 排放标 准时 所采 取 的场地渗 滤液 收集、沉 淀、吸附等 处置 措施。4 钢渣集 料粉 尘及 重金 属离 子检测 方法 与指 标 4.1 一般规 定 4.1.1 为保证 钢渣集 料在 陈化、生产、搬运过 程中 粉尘、周边土 壤、水 环境 监测数 据的准 确性和 可 靠性，应对 粉尘 和重 金属 监 测的布 点、采 样、样 品制 备、分析测 试、数 据处 理等 环 节进行 全过 程质 量控 制。钢渣集 料实 行全 流程 检验，包括 原料 检测、钢 渣集 料陈化、生 产、搬运 过程 中粉尘 和重 金属 离子 排 放 检测与处 置以 及钢 渣集 料产 品质量 检验 与验 收。4.1.2 对粉尘 和重金 属离 子排放 标准采 取分级 管控，对钢 渣集料 陈化、生产、搬运 过程中 污染物 排 放符合排 放标 准值 要求 的可 进入下 道工 序；当 钢渣 集 料陈化、生 产、搬运 过程 中 污染物 排放 超过 排放 标准值时，应 立即 停止 生产 和施 工，待查 明原 因并 采用 处置 技术，控 制污 染物 排放 达标 后方可 进入 下道 工序。4.2 钢渣集 料粉 尘检 测方 法与 标准 在钢渣 集料生 产中 应对陈 化、生 产、搬 运过 程中的 粉尘进 行检测，应 按表1 所 列试验 项目和 要求 检测评价。DB15/T 2428 2021 3 表1 钢渣集 料粉 尘主 要排 放标 准及检 测方 法 生产阶段 污染物 标准限值 g/m3 采样方法和检测方法 布点 采样时间和频次 一级a 二级b 陈化 颗粒物 120 a 300 a GB/T 15432 按照GB16297中排放监控点设置方法布点 在生产过程中1h连续采样，或间隔采集4 个样品，并计平均值 颗粒物（粒径小于等于10 m）50a 150b HJ 618 颗粒物（粒径小于等于2.5m）35a 75b HJ 618 生产 颗粒物 1000 GB/T 15432 颗粒物（粒径小于等于10 m）300 HJ 618 搬运 颗粒物 1000 GB/T 15432 颗粒物（粒径小于等于10 m）300 HJ 618 a 一级适用于内蒙古自然 保护区、生态功能区、风景名胜区和其他需要特殊保护的区域。b 二级适用于居住区、商 业交通居民区、文化区、工业区、牧区和农村地区。4.3 钢渣集 料重 金属 检测 方法 与标准 在钢渣 集料生 产中 应对原 料以及 陈化、生产 过程中 的涉及 的重金 属离 子进行 检测，应按表2、3、4所列试 验项 目和 要求 检测 评定，土壤 检测 点位 布设 方法见 附录A。表2 钢渣集 料原 料重 金属 离子 浸出浓 度标 准及 检测 方法 污染物 标准限值 mg/L 采样方法 样品前处理 检测方法 铅 5.0 GB/T 25824 HJ 557 GB 5085.3 镉 1.0 汞 0.1 砷 5.0 铬（六价）5.0 DB15/T 2428 2021 4 表3 地表水 重金 属离 子排 放标 准及检 测方 法 污染物 标准限值 mg/L 布点与采样方法 采样频次 检测方法 一级a 二级a 三级a 四级a 铅 0.05 0.05 0.1 1.0 HJ 25.2 陈化、生产场地周边饮用水源地断面中需要重点控制的监测断面每周至少采样1 次，如遇特殊情况如降雨或发生污染事故时，要随时增加采样频次，国控水系、河流、湖、库上面的监测断面，逢单月采样1次，每年6 次。GB/T 7475 镉 0.005 0.005 0.01 0.1 GB/T 7475 汞 0.001 0.01 0.001 0.05 HJ 597 砷 0.05 0.1 0.1 0.5 GB/T 7485 铬（六价）0.05 0.05 0.1 0.5 GB/T 7467 a 根据内蒙古自治区水功能区 划分标准确定分级排放标准，一级主要适用于饮用水源区；二级主要适用于渔业用水区、景观娱乐用水区；三级主 要适用于农业用水区、工业用 水区；四级为生产过程中污水 综合排放最高允许值。各个 用水区的过渡区按相邻功能区水质要求选用相应的控制标准。表4 土壤重 金属 离子 管控 标准 及检测 方法 污染物 标准限值 mg/Kg 布点与采样方法 采样频次 检测方法 铅 2500 HJ 25.2 陈化、生产场地周边土壤每月至少采样1 次 HJ 491 镉 172 GB/T 17141 汞 82 GB/T 22105 砷 140 GB/T 17141 铬（六价）78 HJ 491 5 钢渣集 料粉 尘控 制 5.1 钢渣集 料陈 化过 程中 应封 闭存放。5.2 当钢渣 集料 陈化 过程 中粉 尘污染 物排 放处 于 表1 所 列标准 值附 近时，采 用聚 丙 烯无纺 布覆 盖粉 料，并围挡 搅拌 设备，控 制粉 尘污染，如 仍无 法满 足排 放要求，应 立即 停止 作业，待粉 尘污 染物 排放 合 格 后方可作 业。DB15/T 2428 2021 5 5.3 钢渣集 料生产 场站 距环境 敏感点 的距离 应不 小于 300 m，场 站应 设置在 当地 施 工季节 最大频 率风向的保 护对 象的 下风 侧。5.4 钢渣集 料生产 场站 周围应 设置围 挡，高 度应 不低 于 1.8 m，并设 有排气 筒，排 气筒高 度应高 出周围200 m 半 径范 围的 建 筑5 m 以 上，排放 速率 应满 足 GB 16297 规 定。5.5 排气筒 中颗 粒物 检测 的采 样点数 目及 采样 点位 置的 设置，按 GB/T 16157 执行。5.6 钢渣集 料生 产过 程中 应对 施工路 段定 期洒 水，宜在 风 速四级 以下 时施 工作 业。当 风速小 于三 级时，应采用 洒水 车喷 淋洒 水，每 4 h 洒水 1 次；当 风速 三级至 四级 时，每2 h 洒水 1 次。5.7 钢渣集 料生产 应在 破碎机 和振动 筛分机 位置 加设两 道干法 除尘装 置，在成品 出料口 加一道 干法 吸尘装置。5.8 当钢渣 集料 生产 过程 中粉 尘污染 物处 于 表 1 所列 标 准值附 近时，应 采用 布袋 式除尘 设备 除尘，如仍不能 满足 排放 要求，可 在布袋 式除 尘设 备前 部加 入旋风 除尘 设备。5.9 钢渣集 料装 卸、搬运 物料 应遮盖，封 闭或 者撒 水，不应凌 空抛 掷、抛撒。5.10 钢渣集 料陈 化、生产、搬 运过程 中应 遵守 环境 保护 以及 GB 16297、GB/T 16157、HJ/T 55 等 相 关规定。6 钢渣集 料重 金属 离子 处置 6.1 钢渣集 料生 产前 需对 原料 进行检 测，满足 表2 所列 指标后 方可 组织 生产。6.2 钢渣集 料生 产、陈化 场地 应具有 防渗 系统 和地 表径 流收集 系统。6.3 钢渣集 料陈 化、生产 场地 防渗系 统由 下至 上依 次由 防渗衬 层和 渗滤 液收 集系 统两部 分组 成。6.4 钢渣集 料陈化、生 产场地 防渗系 统防渗 层采 用高密 度聚乙 烯（HDPE）膜和压 实土壤 组成的 复合 防渗结构，HDPE 膜厚 度不 应 小于 1.5 mm，HDPE 膜上 应 采用非 织造 土工 布作 为保 护层，规格 不应 小 于 600 g/m2，压实 土壤 的饱 和渗 透系数 不应 大 于10-7 cm/s。6.5 钢 渣 集 料 陈 化 场 地 渗 滤 液 收 集 系 统 由 砾 石 层 和 集 水 管 组 成，砾 石 层 材 料 的 碳 酸 钙 含 量 不 应 大于10%，砾石 层由 粒径 为 30 mm 50 mm 的砾 石组 成，厚度不 小于 50 cm；砾 石 层上面 应铺 设一 层高 密度聚乙烯 土工 布；集水 管宜 采 用HDPE 穿孔 管，具体 铺 设应符 合 CJJ 113 技 术规 范的要 求。6.6 钢渣集 料生 产场 地坡 度应 大于 1%；水洗 集料 场地 坡度应 大 于2%，确 保无 积水。6.7 钢渣集 料陈化、生 产场地 应构建 独立的 地表 径流收 集系统，包括 围梗、集水 槽、导 流槽，围梗 高出地面 30 cm，用 水泥 抹 面，防 治外水 内流 和内水 外渗，顶部内 高外 低；集 水槽上 沿高度 与场 地相等，地表径 流可 顺利 流入 槽内，槽 高 20 cm，两边 高，中 间低，坡度 不小 于6%；在 集水槽 下方 设有 导流 槽，导流槽 宽 度10 cm，高 20 cm，坡 度不 小 于4%，接 入沉淀 池。6.8 钢渣集 料陈化、生 产场地 的地 表 径流收 集系 统，直 接与沉 淀池连 接，并配备 循环水 利用系 统，以实现生 产中 水的 高效 利用。DB15/T 2428 2021 6 6.9 钢渣集 料陈化 过程 中需对 渗滤液 中重金 属离 子浸出 浓度进 行检验，陈 化、生 产场地 周边饮 用水 源地断面 中需 要重 点控 制的 监测断 面每 周至 少采 样 1 次，如 遇特 殊情 况如 降雨 或发生 污染 事故 时，要 随 时增加采 样频 次，国控 水系、河流、湖、库上 面的 监 测断面，逢 单月 采样1 次，每年6 次。满足 表 3 标准的可直 接排 放或 循环 使用，不满 足的 应导 入沉 淀池 进行后 续处 理。6.10 钢渣集 料生 产中 需对 水洗 液进行 重金 属离 子浸 出浓 度进行 检测，满 足 表3 标 准 的可直 接排 放或 循环使用，不 满足 的应 导 入 沉淀池 进行 后续 处理。6.11 当沉淀 池中 重金 属离 子浓 度超出 表 3 标 准并 小于 等 于 30 mg/L 时，直 接采 用 能够有 效吸 附浑 浊水中重 金属 离子 的吸 附材 料，如 含有 羧基、氨基、季铵基 等基 团的 毡、毯、非织造 布、纤维 球等，进 行吸附处 理；当沉 淀池 中重 金属离 子浓 度高 于 30 mg/L 时，需 根据 重金 属离 子 性质，加入 碱、硫 化物、铁离子等 进行 沉淀 处理，然 后再用 重金 属离 子吸 附材 料进行 吸附 处理。6.12 钢渣集 料生 产中 需对 场站 周围 20 m 内 土壤 进行 定期 检验，当土 壤中 重金 属离 子高于 表 4 标准 10倍以内 时，应在 超标 土壤 周边 10 m 处挖 掘排 水沟，同步检 测排 水沟 内土 壤与 未污染 对照 土壤 重金 属 离子含量，当沟 内土 壤样 品 重金属 离子 浓度 低于 对照 样品时，停止 开挖。在排 水 沟内铺 设能 够有 效吸 附浑浊水中 重金 属离 子的 吸附 材料，如含 有羧 基、氨 基、季铵 基等 基团 的毡、毯、非织 造布、纤维 球等，并通过洒 水作 业，将超 标重 金属离 子引 入排 水沟 进行 吸附处 置。洒水 作业 应至 少连 续 3 d 后，测定 排水 沟内渗滤 液浓度，如 满足排 放标准，可将 吸附 材料回 收，如 仍不合 格，应更换 吸附材 料，重 复上 述作业，直 至合 格为 止。6.13 当钢渣 集料 生产 场站 周边20 m 内 土壤 中重 金属 离子 浓 度高于 表4 标准10 倍以 上 时，应 采用20 g/L腐殖酸 水溶 液进 行洒 水作 业，重 复 6.10 所述 步骤，直至合 格为 止，并检 验钢 渣集料 生产 场地 的防 渗 系统，并 进行 修复 作业。6.14 钢渣集 料搬 运过 程中 需对 渗滤液 进行 抽检，满 足 表3 标准 的可 直接 搬运，不 满 足的需 在搬 运车 斗内铺设 重金 属离 子的 非织 造布吸 附材 料，防止 搬运 过程中 污染 环境。6.15 钢渣集 料陈 化、生产、搬 运过程 中应 遵守 环境 保护 及 GB 36600、GB 15618、HJ 25.2 等相 关 规定。7 质量检 验与 验收 钢渣集 料陈 化、生 产、搬 运过程 中的 粉尘 和重 金属 离子浸 出浓 度应 分别 按表1、表3 执行，检 验验 收合格后 方可 出厂 使用。DB15/T 2428 2021 7 A A 附录A（规范 性）土壤检 测点 位布 设方 法 地块土 壤环 境检 测常 用的 监测点 位布 设方 法包 括系 统随机 布点 法、系统 布点 法及分 区布 点法 等，参照HJ 25.2，如 图A.1 所示。图A.1 监测 点位 布设 方法 示意 图 对于地 块内 土壤 特征 相近、土壤 使用 功能 相同 的区 域，可 采用 系统 随机 布点 法进行 监测 点位 布设。系统随 机布 点法 是将 监测 区域分 成面 积相 等的 若干 工作单 元，从中 随机（随 机 数量的 获得 可以 利 用掷骰子、抽 签、查随 机数 表的方 法）抽取 一定 数量 的工作 单元，在 每个 工作 单元布 设一 个检 测点 位。抽取的 样本 数要 根据 地块 面积、监测 目的 及地 块使 用情况 确定。如地块 土壤 污染 特征 不明 确或地 块原 始状 况严 重破 坏，可 采用 系统 布点 法进 行监测 点位 布设。系 统布点法 是将 监测 区域 分成 面积相 等的 若干 单元，每 个工作 单元 内设 一个 监测 点位。对于地 块内 土地 使用 功能 不同及 污染 程度 明显 差异 的地块，可 采用 分区 布点 法 进行监 测点 位的 布设。分区布 点法 是将 地块 划分 成不同 的小 区，再根 据小 区的面 积或 污染 特征 确定 布点的 方法。地块内 土地 使用 功能 的划 分一般 分为 生产 区、办 公 区、生活 区。原 则上 生产 区 的工作 单元 划分 应以构筑物 或生 产工 艺为 单元，包括 各生 产车 间、原料 及产品 储库、废 水处 理及 废渣贮 存场、场 地内 物 料 流通道路、地 下贮 存构 筑物 及管线 等。办公 区包 括办 公建筑、广 场、道 路、绿 地等，生活 区包 括食 堂、宿舍及公 用建 筑等。对于土 壤使 用功 能相 近、单元面 积较 小的 生产 区也 可将几 个单 元合 并成 一个 监测工 作单 元。对照土 壤监 测点 位的 布设 方法 一般情 况下，应 在地 块外 部区域 设置 土壤 对照 监测 点位。对照监 测点位 可选 取在地 块外部 区域的 四个 垂直轴 向上，每个方 向上 等间距 布设3个 采样 点，分 别进行采 样分 析。如 因地 形 地貌、土 地利 用方 式、污 染 物扩散 迁移 特征 等因 素致 使土壤 特征 有明 显差 别或采样条 件受 到限 制时，监 测点位 可根 据实 际情 况进 行调整。对照监 测点 位应 尽量 选择 在一定 时间 内未 经外 界扰 动的裸 露土 壤，应采 集表 层土壤 样品，采 集深 度尽可能 与地 块表 层土 壤采 样深度 相同。如 有必 要也 应采集 下层 土壤 样品。
