公路用钢渣集料梯级生产技术规程DB15／T 2429-2021.pdf

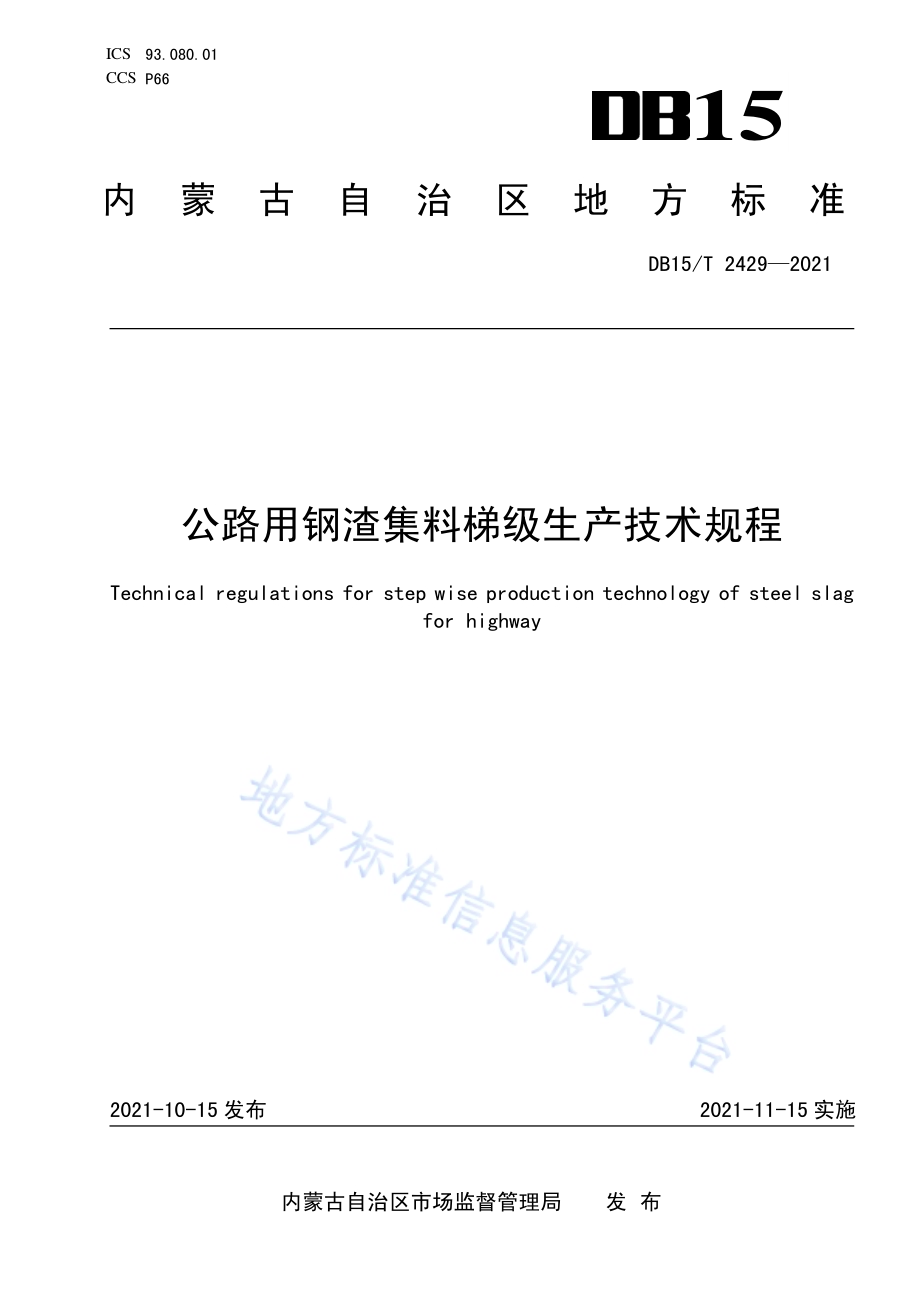

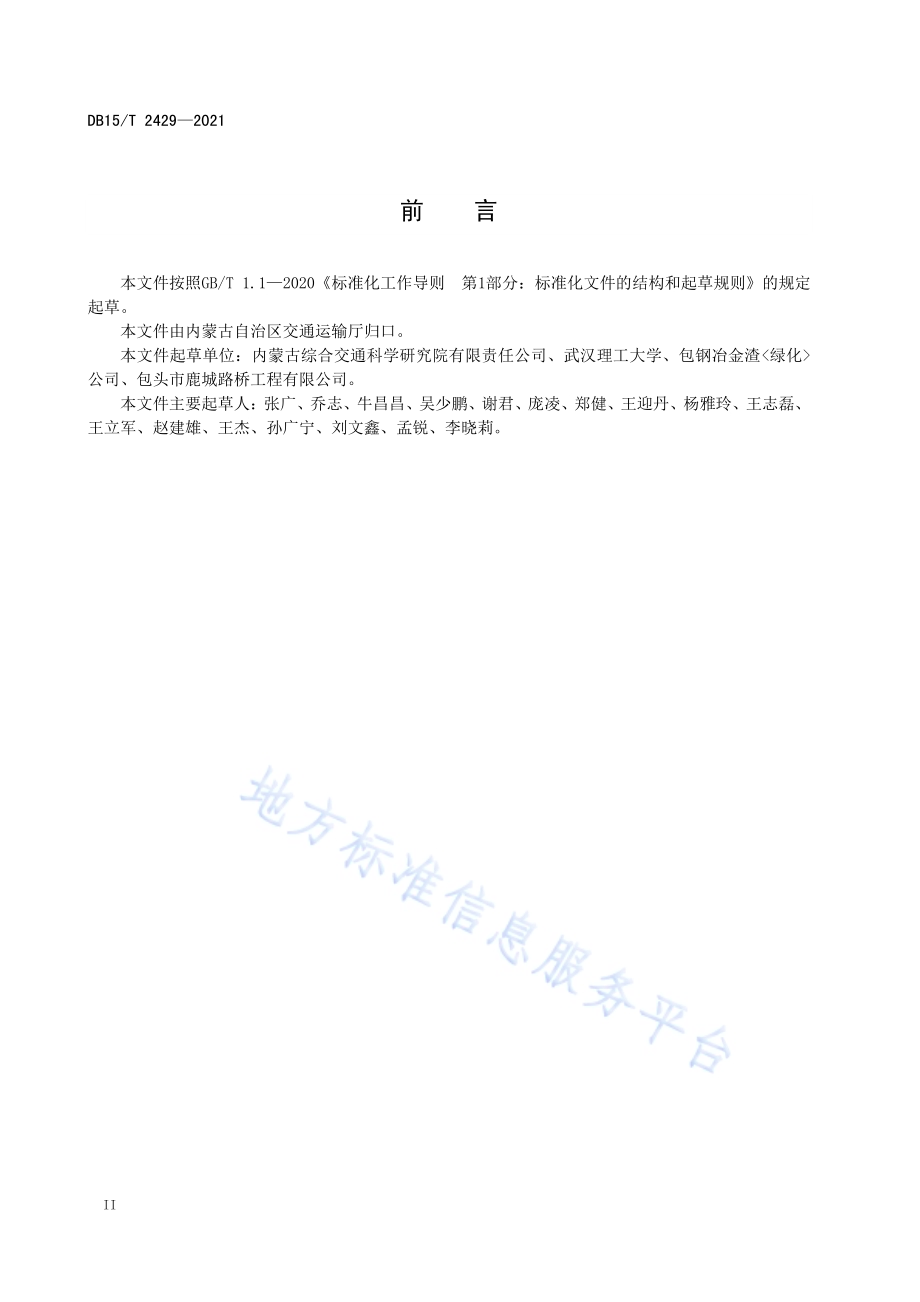

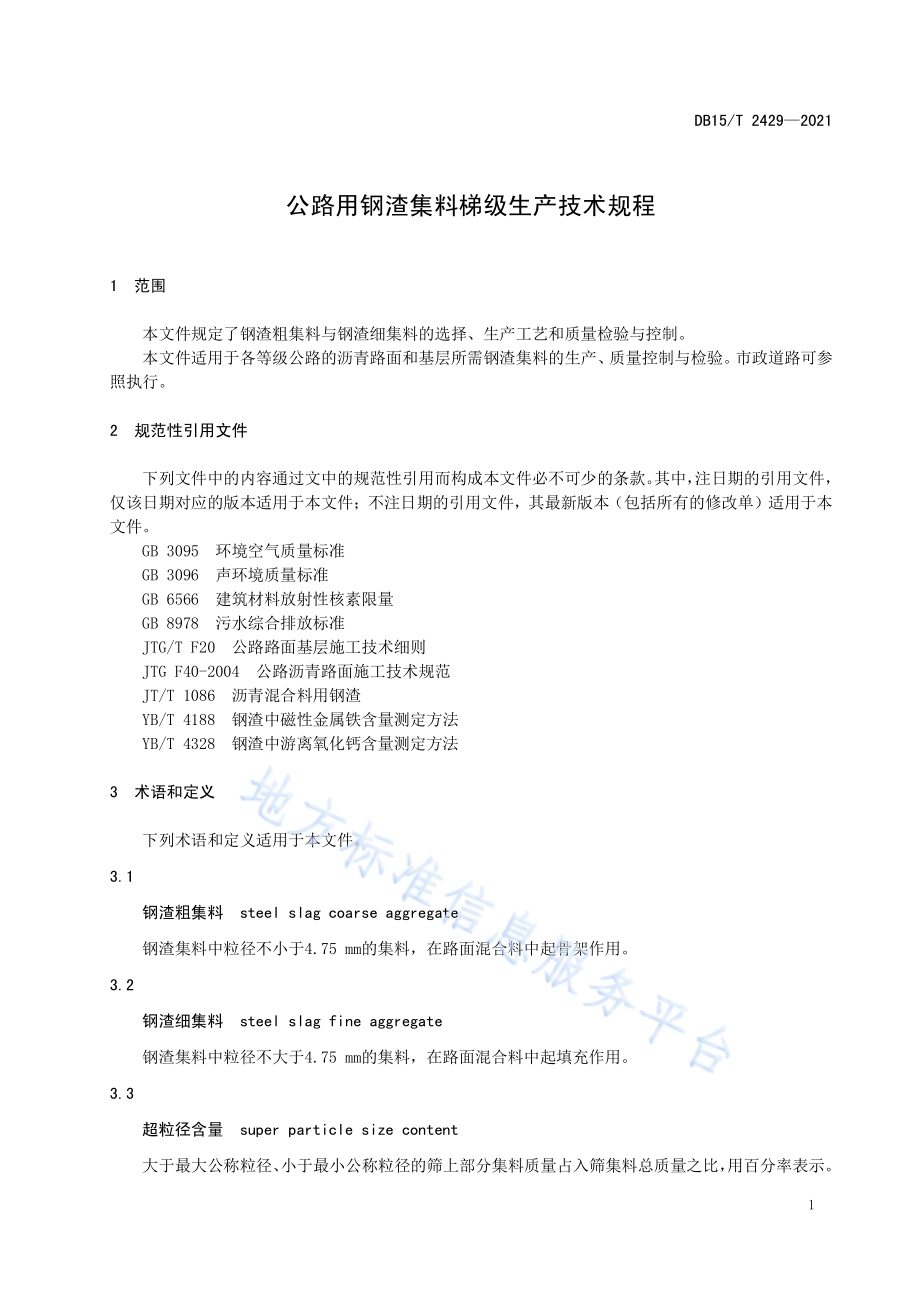

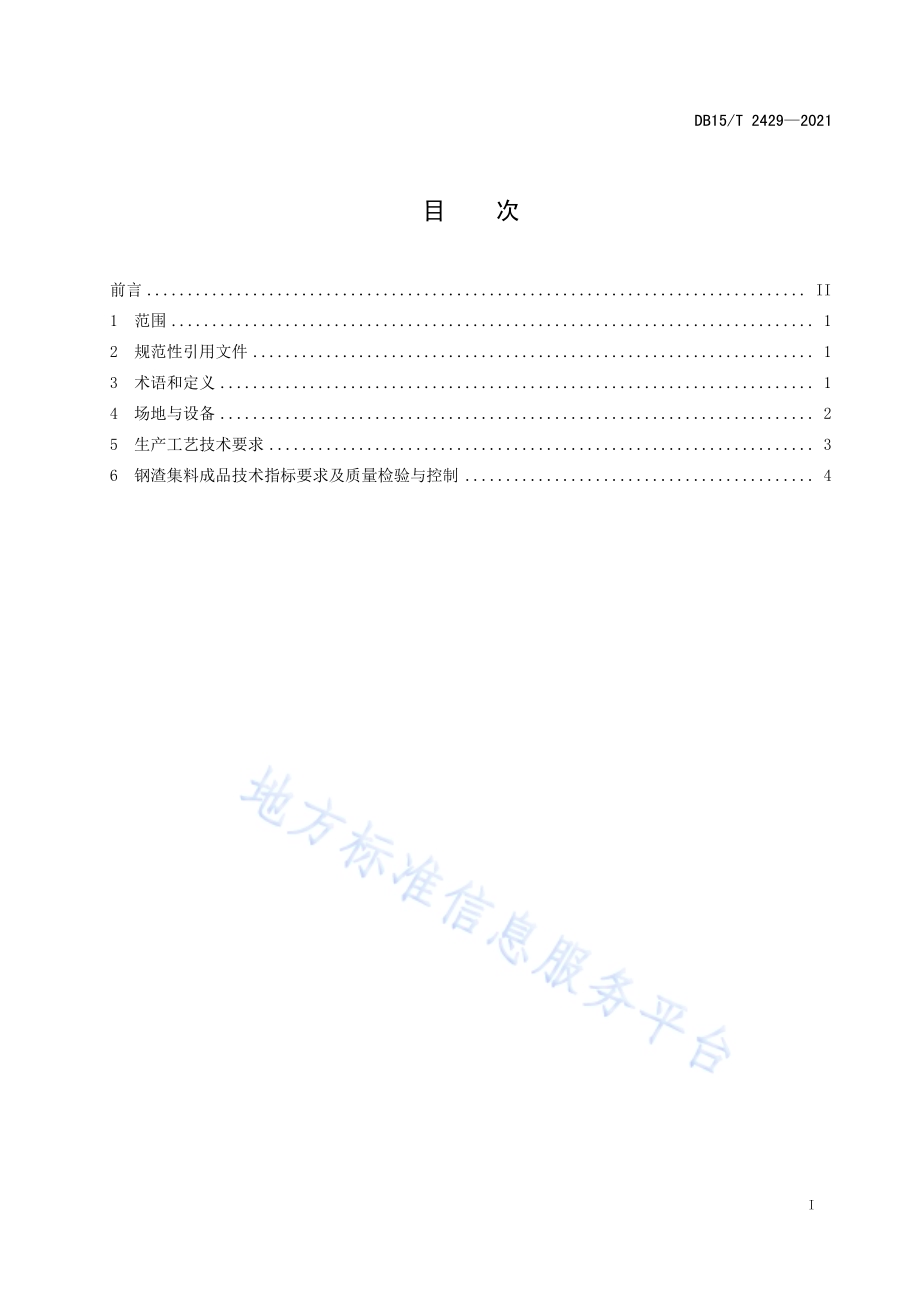

ICS 93.080.01 CCS P66 15 内蒙古自治区地方标准 DB15/T 2429 2021 公路用钢 渣集料梯 级生产技 术规程 Technical regulations for step wise production technology of steel slag for highway 2021-10-15 发布 2021-11-15 实 施 内蒙古自 治区市 场 监督管理 局 发 布 DB15/T 2429 2021 I 目 次 前言.II 1 范围.1 2 规 范性 引用 文件.1 3 术 语和 定义.1 4 场 地与 设备.2 5 生 产工 艺技 术要 求.3 6 钢 渣集 料成 品技 术指 标 要求及 质量 检验 与控 制.4 DB15/T 2429 2021 II 前 言 本文件 按照GB/T 1.1 2020 标准 化工 作导则 第1 部分：标准化 文件 的结构 和起草 规则 的规 定起草。本文件 由内 蒙古 自治 区交 通运输 厅归 口。本 文 件 起草 单位：内蒙 古综 合 交 通科 学研 究 院有 限责 任 公 司、武汉 理 工大 学、包 钢 冶金 渣公司、包头 市鹿 城路 桥工 程有限 公司。本文件 主要 起草 人：张广、乔志、牛昌 昌、吴少 鹏、谢君、庞凌、郑健、王 迎丹、杨雅 玲、王 志磊、王立军、赵 建雄、王 杰、孙广宁、刘 文鑫、孟 锐、李晓莉。DB15/T 2429 2021 1 公路用钢 渣集料 梯级生产 技术规 程 1 范围 本文件 规定 了钢 渣粗 集料 与钢渣 细集 料的 选择、生 产工艺 和质 量检 验与 控制。本文件 适用 于各 等级 公路 的沥青 路面 和基 层所 需钢 渣集料 的生 产、质量 控制 与检验。市 政道 路可 参照执行。2 规范性 引用 文件 下列文 件中 的内 容通 过文 中的规 范性 引用 而构 成本 文件必 不可 少的 条款。其 中，注日 期的 引用 文件，仅该日 期对 应的 版本 适用 于本文 件；不注 日期 的引 用文件，其 最新 版本（包 括所有 的修 改单）适 用 于 本文件。GB 3095 环境 空气 质量 标 准 GB 3096 声环 境质 量标 准 GB 6566 建筑 材料 放射 性 核素限 量 GB 8978 污水 综合 排放 标 准 JTG/T F20 公 路路 面基 层 施工技 术细 则 JTG F40-2004 公路 沥青 路面施 工技 术规 范 JT/T 1086 沥 青混 合料 用 钢渣 YB/T 4188 钢 渣中 磁性 金 属 铁含 量测 定方 法 YB/T 4328 钢 渣中 游离 氧 化钙含 量测 定方 法 3 术语和 定义 下列术 语和 定义 适用 于本 文件。3.1 钢渣粗 集料 steel slag coarse aggregate 钢渣集 料中 粒径 不小 于4.75 mm 的 集料，在 路面 混合 料中起 骨架 作用。3.2 钢渣细 集料 steel slag fine aggregate 钢渣集 料中 粒径 不大 于4.75 mm 的 集料，在 路面 混合 料中起 填充 作用。3.3 超粒径 含量 super particle size content 大于最 大公 称粒 径、小于 最 小公称 粒径 的筛 上部 分集 料质量 占入 筛集 料总 质量 之比，用百 分率 表示。DB15/T 2429 2021 2 3.4 钢渣集 料梯 级生 产 step-wise production of steel slag aggregate 根据路 面与 基层 材料 的粒 径要求，对 钢渣 进行 破碎 加工生 产，实现 全粒 径钢 渣集料 在沥 青路 面与 基层中的 工程 应用。4 场地与 设备 4.1 钢渣材 料加 工场 地 4.1.1 一般规 定 钢渣材 料加 工场 地宜 设于 地形平 坦地 区并 远离 环境 敏感点，应 适应 生产 规模 需要。4.1.2 环保要 求 场地应 满足 环境 保护、水 土保持 等要 求，堆放 与生 产条件 应符 合GB 3095 和GB 3096 相关 规定。生产场 地污 水质 量应 符合GB 8978 的规 定。4.1.3 布局要 求 钢渣材 料加 工场 地环 保要 求应符 合以 下规 定：a)应对场 地地 面硬 化，并根 据实际 地形，布 局紧 凑，分隔清 晰；b)场地宜 包含 钢渣 原材 料陈 化场地、钢 渣集 料生 产场 地以及 钢渣 成品 储存 堆放 场地；c)钢 渣 集料 生 产时 应在 生 产场 地 周围 设 置防 尘罩，或设 置 雾化 洒 水设 备，必 要时 应 对集 料 生 产线进行 密闭 包围 以降 低噪 音。4.2 设备 4.2.1 一般规 定 选用设 备的 类型、规 格、数量应 满足 产品 的质 量和 生产规 模的 要求。4.2.2 给料系 统 应采用具有调速功能的箅条式振动给料机作为钢渣生产的给料设备，额定输送能力宜为120 t/h-210 t/h，输送 距离 宜大 于 3 m。4.2.3 破碎系 统 一般至 少包 含二 级破 碎工 艺，其中 第一 级采 用颚 式 破碎机，第二 级宜 采用 反 击式破 碎机。当生 产条件允许 时，若工 程对 集料 针片状 含量 有特 殊要 求，宜增加 三级 破碎 装置，对 钢渣粗 集料 研磨 整形。4.2.4 筛分系 统 筛分设 备的 类型 应与 筛分 集料所 需的 处理 能力、筛 分效率、使用 工况 及设 备 的配置 要求 相适 应。各规格集 料加 工场 用振 动筛 筛孔建 议采 用表1所 列规 格。DB15/T 2429 2021 3 表1 推荐的 振动 筛筛 孔尺 寸（方孔筛）单位为 毫米 集料公称最大粒径 筛孔尺寸 31.5 32 32 26.5 27 27 16 18 18 9.5 11 11 4.75 6 6 2.36 3 3 4.2.5 除尘系 统 生产中 应采 用除 尘器，可 根据实 际情 况选 用布 袋式 除尘器、脉 冲袋 式除 尘器 或其它 除尘 器。应在钢 渣集 料生 产、破碎 环节合 理设 置除 尘器，除 尘效果 应满 足GB 3095 的 要 求。5 生产工 艺技 术要 求 5.1 一般规 定 钢渣原 材料 应进 行充 分陈 化，当 其技 术指 标满 足表2 要求时 方可 用于 生产。表2 钢渣原 材料 技术 要求 项目 技术要求 试验方法 游离氧化钙含量 3.0%YB/T 4328 含水率 1.0%T0801 硫酸盐含量 0.25 T0341 5.2 生产工 艺流 程 生产工 艺一 般包 括给 料系 统、破 碎系 统、筛分 系统 与除尘 系统，钢 渣梯 级生 产工艺 见图1。注：粗集料需要研磨整形时，可适当采用三级破碎。图1 钢渣梯 级生 产工 艺 DB15/T 2429 2021 4 5.3 给料 采用传 送带 给料，严 格控 制给料 口钢 渣原 料质 量，可在喂 料口 设置 栅筛 剔除 钢渣原 料中 泥块 和小 粒径片石，确 保无 附带 泥块 及杂草 等进 入给 料口，栅 筛尺寸 根据 生产 规模 确定。5.4 破碎 破碎过 程中，对 振动 筛未 筛下部 分的 超粒 径钢 渣集 料应进 行二 次循 环破 碎，以有效 减少 钢渣 集料 中的软弱 颗粒 含量、提高 成 品率。破碎时 需注 意防 范 振动筛 孔堵 塞。集 料破 碎 前让破 碎机 空转10 min，或生产时 间达 到6 h 时 将振 动 筛翻面 使用。对 破碎 得到 的钢渣 集料 可进 行研 磨整 形。5.5 筛分 筛分过 程中，应统 一振动 筛型号 和筛孔 尺寸。应按 照每批 次3000 t钢 渣成 品 产量对 筛网进 行检 测，若发现 钢渣 集料 中超 粒径 含量超 过10%时 时应 立即 更换筛 网。5.6 除尘 应选用 布袋 式除 尘器、脉 冲袋式 除尘 器或 其它 除尘 器除尘 设备，对钢 渣在 筛 分、破碎 过程 中产 生的灰尘进 行收 集。5.7 存放 钢渣材 料的 存放 应符 合以 下规定：a)生产前 应对 材料 的存 放场 地、防 雨和 排水 措施 进行 确认。成品 存放 场地 应设 有防水 设施；b)不 同 规格 成 品应 分开 堆 放，相 互之 间 采用 隔墙 分 离，严 禁不 同 规格 集料 之 间串 料，细 集 料 应用遮雨 棚盖，粗 集料 宜用 遮雨棚 盖；c)集料应 分层 堆放，并 控制 每层集 料的 堆垛 高度 不得 高于 2 m。6 钢渣集 料成 品技 术指 标要 求及质 量检 验与 控制 6.1 一般规 定 钢渣放 射性 用内 照射 指数 和外照 射指 数来 表征，技 术要求 应符 合GB 6566 相 关 要求放 射性 核素 限量，其中内 照射 指数（IRa）和 外照射 指数（Ir）应 同时 满足不 大于1.0 的要 求。钢渣集 料质 量检 验与 控制 分为出 厂检 验与 型式 检验。首次 进行 钢渣 集料 生产，以及生 产过 程中 出 现下列情 形之 一时，应 按照 表11试验 项 目的 规定 进行 型式检 验：原材料、工 艺有 较大 的改 变，可 能影 响产 品性 能时；正常生 产，生 产25 批次 后；出厂检 验结 果与 上次 型式 检验有 较大 差异 时；停产1 个月 及以 上后 恢复 生产时；国家质 量监 督机 构或 使用 单位提 出进 行型 式检 验要 求时。6.2 规格 钢渣集 料的 规格 应符 合以 下规定：DB15/T 2429 2021 5 a)用于沥 青混 合料 的钢 渣粗 集料的 粒径 规格 应符 合表 3 的规定，钢 渣细 集料 的 粒径规 格应 符 合表4 的规 定；b)用于基 层的 钢渣 集料 的规 格应符 合 JTG/T F20 的规 定；c)用于水 泥稳 定基 层混 合料 的钢渣 粗集 料的 粒径 规格 应符合 表 5 的 规定，钢 渣 细集料 的粒 径 规格应符 合 表6 的 规定。表3 钢渣粗 集料 规格 规格名称 公称粒径mm 通过下列筛孔（mm）的质量百 分数（）26.5 19.0 13.2 9.5 4.75 2.36 0.6 S9 1020 100 90 100 0 15 0 5 S10 1015 100 90100 0 15 0 5 S12 5 10 100 90100 0 15 0 5 S14 3 5 100 90 100 0 15 0 3 表4 钢渣细 集料 规格 规格 公称粒径 mm 通过下列各筛孔（mm）的质量 百分数（）9.5 4.75 2.36 1.18 0.6 0.3 0.15 0.075 S15 0 5 100 90100 6090 40 75 2055 7 40 2 20 0 10 S16 0 3 100 80100 50 80 2560 8 45 0 25 0 15 表5 钢渣粗 集料 规格 要求 规格 名称 工程粒径 mm 通过下列筛孔（mm）的质量百 分率（%）公称粒径 mm 53 37.5 31.5 26.5 19.0 13.2 9.5 4.75 2.36 G2 20 30 100 90 100 0 10 0 5 1931.5 G3 20 25 100 90 100 0 10 0 5 1926.5 G5 15 20 100 90 100 0 10 0 5 13.2 19 G8 10 20 100 90 100 0 10 0 5 9.5 19 G9 10 15 100 90100 0 10 0 5 9.5 13.2 G11 5 10 100 90100 0 10 0 5 4.75 9.5 DB15/T 2429 2021 6 表6 钢渣细 集料 规格 要求 规格 名称 工程粒径 mm 通过下列筛孔（mm）的质量百 分率（%）公称粒径 mm 9.5 4.75 2.36 1.18 0.6 0.3 0.15 0.075 XG1 3 5 100 90100 0 15 0 5 2.36 4.75 XG2 0 3 100 90 100 0 15 0 2.36 XG3 0 5 100 90100 0 20 0 4.75 6.3 钢渣集 料技 术指 标 用于沥 青面层 的钢 渣集料 的技术 指标应 符合JT/T 1086 的要 求；用 于水 泥稳定 基层的 钢渣集 料的 技术指标 应符 合JTG F20 的 要 求。具 体技 术要 求见 表7 至表10。表7 用于沥 青路 面的 钢渣 粗集 料技术 要求 项目 技术要求 试验方法 压碎值 22%T0316 洛杉矶磨耗损失 22%T0317 表观相对密度 实测 T0304 吸水率 3.0%T0305 含水量 1.0%T0801 针片状颗粒含量（混合料）其中粒径大于 9.5mm 其中粒径小于 9.5mm 12%18%T0312 与沥青的粘附性 4 级 T0616 磨光值（PSV）42%T0321 游离氧化钙 3.0%YB/T 4328 金属铁含量 2.0%YB/T 4188 注：对于钢渣粗集料，吸水率可放宽至 3%。表8 用于沥 青路 面的 钢渣 细集 料技术 要求 项目 技术要求 试验方法 表观相对密度 实测 T0328 坚固性（0.3mm 部分）12%T0340 砂当量 60%T0334 棱角性（流动时间）30 s T0344 亚甲蓝 25 g/kg T0349 DB15/T 2429 2021 7 表9 用于水 泥稳 定基 层的 钢渣 粗集料 技术 要求 项目 层位 技术要求 试验方法 压碎值 基层、底基层 22%T0316 针片状颗粒含量 基层、底基层 18%T0312 浸水膨胀率 基层、底基层 2.0%GB/T 24175 游离氧化钙 基层、底基层 3.0%YB/T 4328 铁 基层、底基层 2.0%YB/T 4188 表10 用于水 泥稳 定基 层的 钢渣 细集料 技术 要求 项目 技术要求 试验方法 塑性指数 17 T0118 颗粒分析 满足级配要求 T0302/0303/0327 有机质含量 2.0%T0313/0336 硫酸盐含量 0.25%T0341 浸水膨胀率 2.0%GB/T 24175 游离氧化钙 3.0%YB/T 4328 6.4 质量检 验与 控制 6.4.1 出厂检 验 钢渣集 料成 品应 按照 表11 规定项 目，对 每批 钢渣 集 料进行 出厂 检验。相同 原 材料、相 同生 产工 艺生产的钢 渣集 料，每3000 m3为一批，不 足3000 m3时 仍 视为一 批。6.4.2 型式检 验 当需要 型式 检验 时，应按 照表11 规定 项目 检验。DB15/T 2429 2021 8 表11 钢渣集 料出 场检 验与 型式 检验 检验项目 出厂检验 型式检验 面层钢渣集料 基层钢渣集料 面层钢渣集料 基层钢渣集料 压碎值 洛杉矶磨耗损失 表观相对密度 吸水率 砂当量 针片状颗粒含量（混合料）其中粒径大于9.5mm 其中粒径小于9.5mm 与沥青的粘附性 坚固性 磨光值（PSV）金属铁含量 游离氧化钙含量 放射性核素限量 其 中 内 照 射 指 数（IRa）和外照射指数（Ir）同时满足 塑性指数 有机质含量 硫酸盐含量 注：“”代表需要检验的项目，空白代表不需要检验的项目。
