轨道交通 AFC 系统线网技术要求 第 3 部分： 读写器应用DB13／T5519.3-2022.pdf

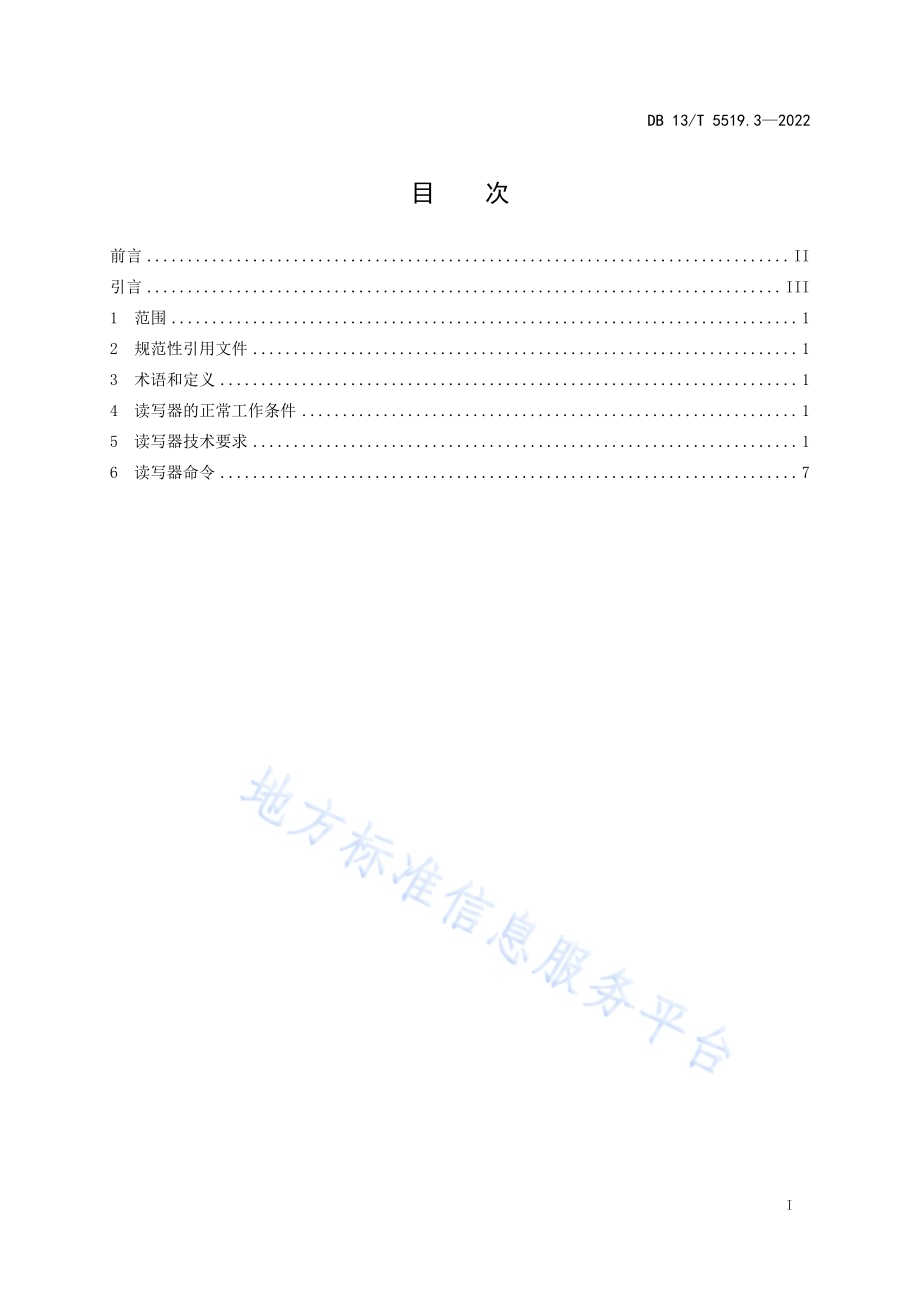

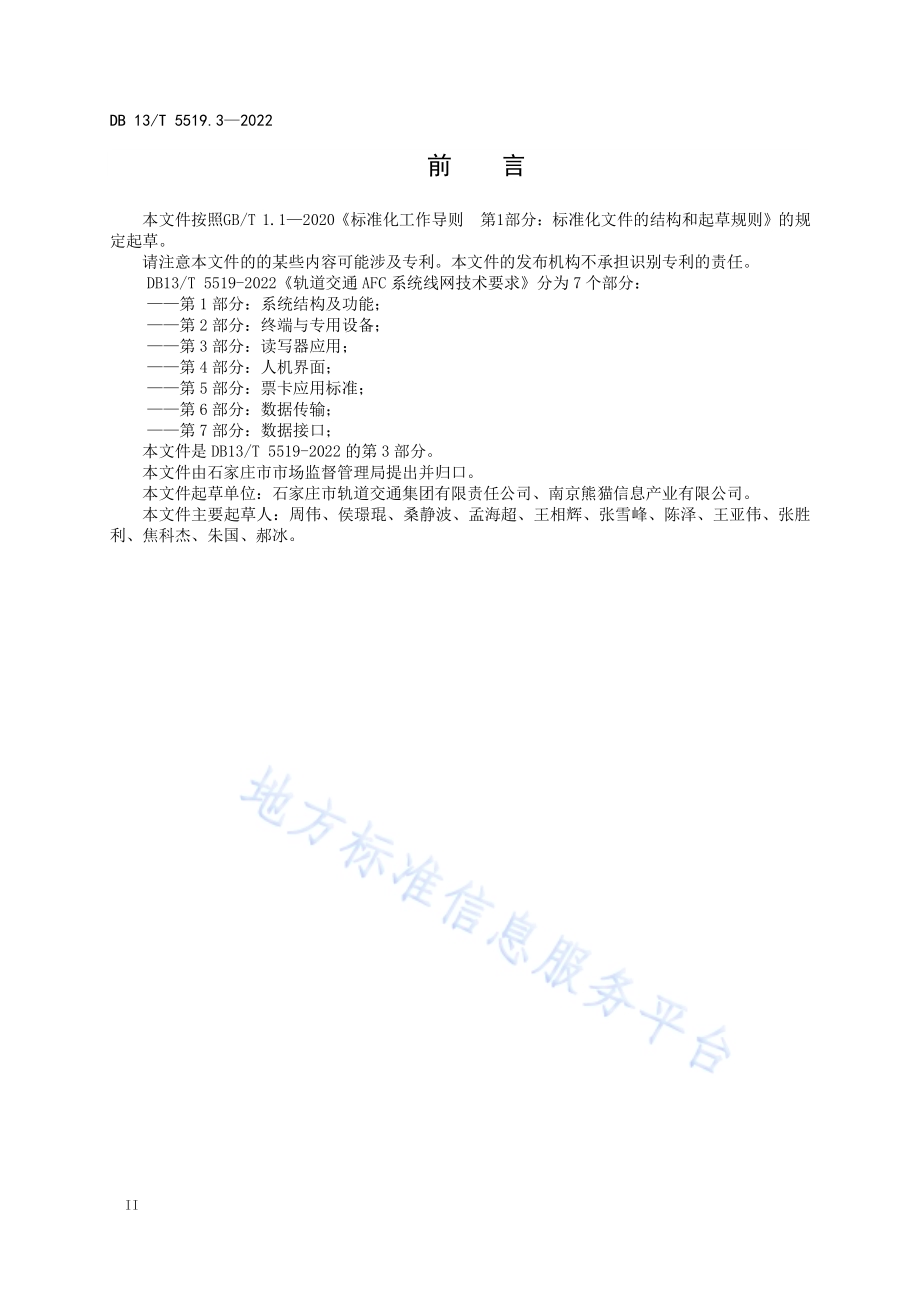

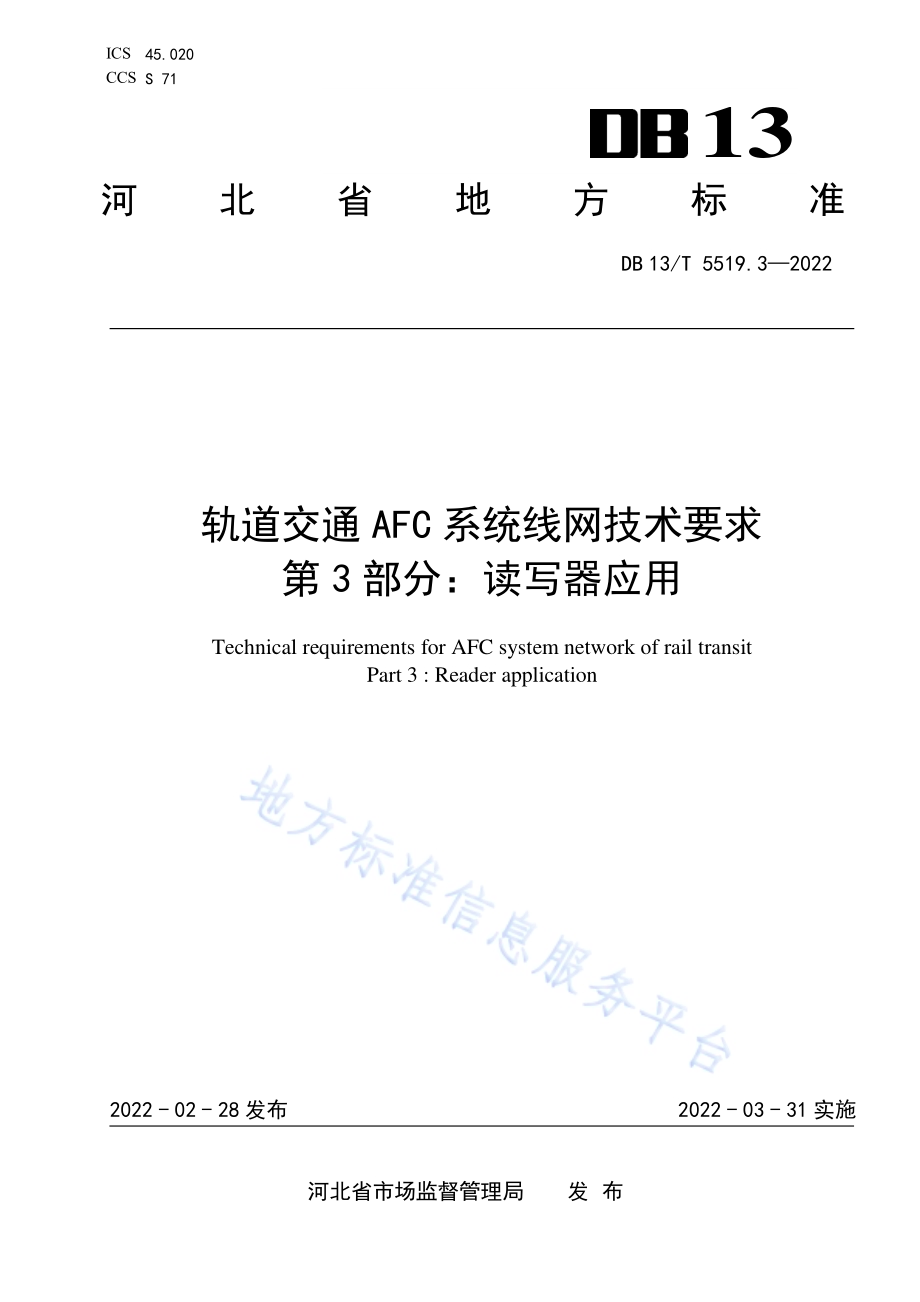

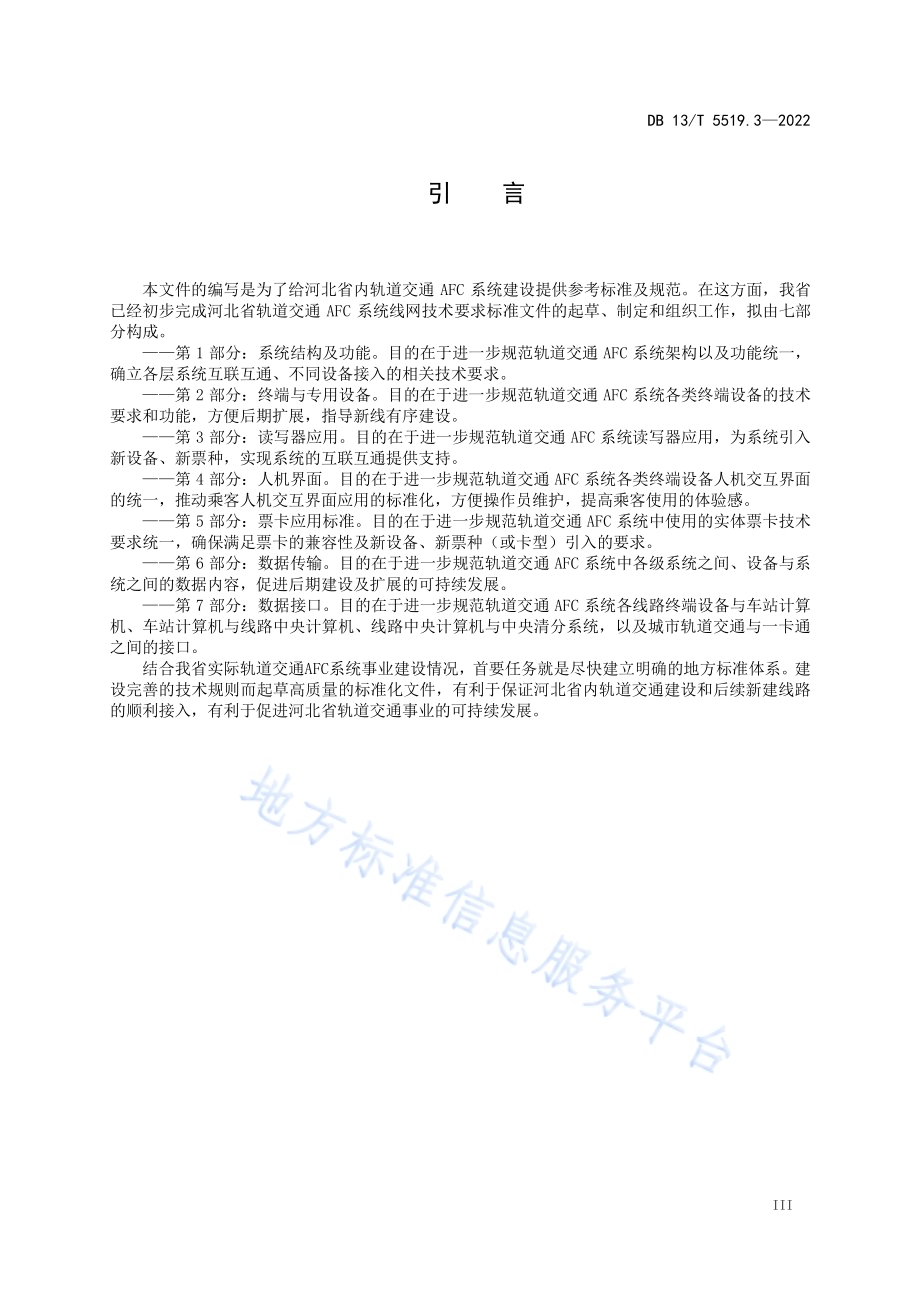

ICS 45.020 CCS S 71 13 河北省地方标准 DB 13/T 5519.3 2022 轨道交通AFC 系统线网技术 要求 第3 部分：读写器 应用 Technical requirements for AFC system network of rail transit Part 3:Reader application 2022-02-28 发布 2022-03-31 实施 河北省市 场监督 管 理局 发 布 DB 13/T 5519.32022 I 目 次 前言.II 引言.III 1 范围.1 2 规 范性 引用 文件.1 3 术 语和 定义.1 4 读 写器 的正 常工 作条 件.1 5 读 写器 技术 要求.1 6 读 写器 命令.7 DB 13/T 5519.3 2022 II 前 言 本文件 按照GB/T 1.1 2020 标 准化 工作 导则 第1 部分：标 准化 文件 的结 构 和起草 规则 的规定起草。请注意 本文 件的 的某 些内 容可能 涉及 专利。本 文件 的发布 机构 不承 担识 别专 利的责 任。DB13/T 5519-2022 轨道 交通AFC 系 统线 网技 术要 求 分 为7 个部 分：第1 部 分：系统 结构 及功能；第2 部 分：终端 与专 用设备；第3 部 分：读写 器应 用；第4 部 分：人机 界面；第5 部 分：票卡 应用 标准；第6 部 分：数据 传输；第7 部 分：数据 接口；本文件 是DB13/T 5519-2022 的第 3 部分。本文件 由 石 家庄 市市 场监 督管理 局 提 出并 归口。本文件 起草 单位：石 家庄 市轨道 交通 集团 有限 责任 公司、南京 熊猫 信息 产业 有限公 司。本文件主要起草人：周伟、侯璟琨、桑静波、孟海 超、王相辉、张雪峰、陈 泽、王亚伟、张胜利、焦 科杰、朱 国、郝冰。DB 13/T 5519.32022 III 引 言 本文件 的编 写是 为了 给河 北省内 轨道 交通 AFC 系统 建设提 供参 考标 准及 规范。在这 方面，我 省已经初 步完 成 河 北省 轨道 交通 AFC 系 统线 网技 术要 求标准 文件 的起 草、制定 和组织 工作，拟 由七 部分构成。第 1 部分：系 统结 构 及功能。目 的在 于进 一步 规范轨 道交 通 AFC 系统 架 构以及 功能 统一，确立各 层系 统互 联互 通、不同设 备接 入的 相关 技术 要求。第 2 部分：终 端与 专 用设备。目 的在 于进 一步 规范轨 道交 通 AFC 系统 各 类终端 设备 的技 术要求和 功能，方 便后 期扩 展，指 导新 线有 序建 设。第 3 部分：读 写器 应 用。目 的在 于进 一步 规范 轨道交 通 AFC 系统 读写 器 应用，为系 统引 入新设备、新 票种，实 现系 统的互 联互 通提 供支 持。第 4 部分：人 机界 面。目的 在 于 进一 步规 范轨 道交通 AFC 系 统各 类终 端 设备人 机交 互界 面的统一，推 动乘 客人 机交 互界面 应用 的标 准化，方 便操作 员维 护，提高 乘客 使用的 体验 感。第 5 部分：票 卡应 用 标准。目的 在于 进一 步规 范轨道 交通 AFC 系 统中 使 用的实 体票 卡技 术要求统 一，确保 满足 票卡 的兼容 性及 新设 备、新票 种（或 卡型）引 入的 要求。第 6 部分：数 据传 输。目的 在于 进一 步规 范轨 道交通 AFC 系 统中 各级 系 统之间、设 备与 系统之间 的数 据内 容，促进 后期建 设及 扩展 的可 持续 发展。第 7 部分：数 据接 口。目的 在于 进一 步规 范轨 道交通 AFC 系 统各 线路 终 端设备 与车 站计 算机、车站计算机与线路中 央计算机、线路中央计算 机与中央清分系统，以及 城市轨道交通与一卡通之间的 接口。结合我 省实 际轨 道交 通AFC 系统事 业建 设情 况，首 要 任务就 是尽 快建 立明 确的 地方标 准体 系。建设完善的技术规则而起草 高质量的标准化文件，有 利于保证河北省内轨道交 通建设和后续新建线路的顺利 接入，有 利于 促进 河北省 轨道 交通 事业 的可 持续发 展。DB 13/T 5519.32022 1 轨 道交 通AFC 系统 线网技 术要求 第 3 部分：读写器 应用 1 范围 本文件 规定 了轨 道交 通AFC 系统读 写器 的工 作条 件、技术要 求和 读写 器命 令等。本文件 适用 于轨 道交 通AFC 系统中 读写 器的 设计、制 造、安 装和 调试。2 规范性 引用 文件 下列文件中的内容通过文 中的规范性引用而构成本 文件不可缺少的条款。其 中，注日期的引用文件，仅该 日期 对应 的版 本适用 于本 文件；不 注日 期的引 用文 件，其最 新版 本（包 括所 有的 修改 单）适用于 本文 件。GB/T 16649 识 别卡 带 触 点的集 成电 路卡 GB/T 20907-2007 城市 轨 道交通 自动 售检 票系 统技 术条件 GB 50157-2013 地 铁设 计 规范 GB 50381-2018 城 市轨 道 交通自 动售 检票 系统 工程 质量验 收规 范 CJJ/T 162-2011 城 市轨 道交通 自动 售检 票系 统检 测技术 规程 JR/T 0025 中 国金 融集 成 电路（IC）卡规 范 3 术语和 定义 本文件 没有 需要 界定 的术 语和定 义。4 读写器 的正 常工 作条 件 工作环 境温 度 读写器 的工 作环 境温 度应 为-10 60。极端工 作环 境温 度 读写器 的极 端工 作环 境温 度应为-20 67。储藏温 度 读写器 的储 藏温 度应 为-2067。工作湿 度 读写器 的工 作湿 度应 为(20%90%)RH。工作范 围 读写器 的的 工作 范围 应为50（20 90）%RH。储存条 件 读写器 的储 存条 件应 为60 90%RH 48h。工作电 压 读写器 的工 作电 压应 为 DC(12 0.5)V。5 读写器 技术 要求 通用要 求 DB 13/T 5519.3 2022 2 读写器 的通 用要 求应 包括：a)读写器 应有 良好 的扩 展性 和兼容 性，读写 器应 能支 持读 写 ISO 14443 Type A 和 B 的 卡；b)读写器 应采 用 32 位及 以上 CPU、嵌 入式 操作 系统。FLASH 与 内存 应有 足够 的容量，用 以运行操作 系统、应 用程 序和 保存与 票卡 有关 的 EOD 参 数和黑 白名 单参 数；c)车票读 写器 应具 备与 安全 认证模 块(SAM)之间 的数 据 传输接 口和 能力，满 足城 市 一卡通 和轨道交通 密钥 安全 模块 的使 用要求；d)读写器 至少 应 有 8 个 安全 认证模 块(SAM)扩展 插槽，执行充 值、消 费等 卡读 写 相关操 作流 程和要求；e)读写器和车票应具有良好匹配的天线品质因素和工作频率，保证乘客所持非接触车票以任何角度、任 何划 动速 度进 入有效 读写 区域，均 可完 成可靠、高 效、安全 的读 写操作；f)读写器 应充 分适 应交 通付 费系统 要求 交易 速度 快的 特点，车票 的单 次读 写时 间应符 合 GB/T 20907-2007 的 规定 g)读写器应采用嵌入式安装，其安装位置及外形应与设备的整体设计相协调，应最大限度地方便乘 客和 操作 员使 用；h)读写器 表面 应光 滑无 毛边，不能 对使 用人 员造 成伤 害；i)读写器 应结 构紧 凑，能 够 耐受轨 道交 通典 型环 境下 的温度、湿度、震 动、电磁 干扰，手 机、列车等 电子 电气 设备 的使 用应不 能对 其造 成影 响；j)票卡在终端设备上形成交易记录时，均应产生交易认证码，交易认证码由安装于读写器内部的SAM 卡 产生；k)读写器 应能 满足 轨道 交通“照进 照出”的 进出 站模 式要求；l)读写器应提供两路非接触卡读写通道，读写器应满足城市轨道交通所使用的城市轨道交通单程票、计 次/计 程票、城 市一卡 通等 的读 写需 要，读写器 应成 熟可 靠，能适 应连 续 24h 不间断运 行；m)读写器 应能 够进 行在 线程 序升级；n)读写器 应便 于安 装、操作 和维护；o)读写器 应适 应地 下和 地面 的环境 要求，选 用体 积小、重量 轻、耗 能少、防 尘、防锈、防震、防潮的 设备 和材 料；p)读写器 应适 应轨 道交 通电 气特点，采 用抗 电磁 干扰 能力强 的元 件和 电缆；q)应可不 损坏 地进 行模 块拆 除和更 换，设备 应具 有短 路或其 他电 气保 护功 能；r)读写器应采取稳压、短路、过载及掉电保护措施。外部电源失电时，不应破坏或改变读写器的系 统、程序 和其 它需 要掉电 保护 的数 据；s)读写器应具有较强电磁防护能力，符合国际电磁兼容标准，手机及轨道交通系统等电子电气设备 不应 影响 读写 模块 的使用；t)读写器 射频 工作 频率 为 13.56MHz；u)通信误 码率 10-6；v)读写器 使用 12V 直流 电源。应有 一定 的稳 压、短路 及过载 保护 措施。非 运营 时间应 可切 换到省电 模式；w)读写器 上电 后应 在 30s 内 完成启 动，完成 启动 后能 随时接 受设 备的 相关 指令；x)读写器 应能 兼容 处理 轨道 交通以 及城 市一 卡通 现有 非接触 式 IC 卡 车票 及其 后 继兼容 车票；y)读写器在侦测到多张车票时，应对所侦测的所有车票不做任何处理，并向上层软件反馈必要的提 示信 息；z)车票读 写距 离应 为 0mm100mm(车票 与天 线板 表面 的 间距)。读写器 硬件 要求 5.2.1 组成 读写器主要由天线和控制 板两部分组成。控制板应 包括微程序处理器、电源 模块、存储器和接口等。5.2.2 尺寸设 计 DB 13/T 5519.32022 3 读写器 的尺 寸设 计要 求应 满足：a)安装 在AFC 设备 中的 读写 器不应 对设 备正 常使 用造 成影响；b)安装位 置及 外形 应与 相 关AFC 设 备的 机构 设计 相协 调；c)应满足 自动 检票 机（AGM）、自动 售票 机（TVM）及半 自动售 票机（BOM）等 终端 设备的 安装要求。5.2.3 结构连 接件 读写器 结构 应牢 固，有关 联结导 线、插座 应完 好无 损。5.2.4 天线 读写器 的天 线要 求应 满足：a)天线的 物理 尺寸 应满 足 AFC 设备 的安 装要 求；b)支持至 少双 天线，读 写器 的两个 天线 须满 足最 小安 装间距 为 50mm 时，不产 生 相互影 响；c)每个天 线背 面应 附着 铁氧 体，以 减少 安装 条件 对天 线性能 的影 响；d)在读写器具有多路天线时，读写器天线输出部分应采用相互独立的输出模块，在读写器内部不发 生干 扰；e)在多路天线（不论是来自于一个读写器或多个读 写器）相近安装时，读写器天线应具有定向功率 的设 计。5.2.5 接口 读写器 的接 口要 求应 满足：a)读写器 应有 串口（DEBUG 口）、10M/100M 以太 网以 及 USB 接 口等 形式，提 供 读写器 开发、调试、监测 的通 信接 口；b)设备计 算机 宜使 用 9 针RS232 接 口方 式与 读写 器进 行通讯；c)读写器 与上 层设 备间 的通 讯速率 至少 应 为 115200bps 波特 率；d)读写器 与票 卡间 通讯 应符 合 ISO 14443-1/1/3/4 的 要求，支 持 TypeA 和TypeB；e)读写器 与SAM 间 通讯 应符 合 ISO 7816-1/1/3/4 的 要求，支持 最 高 115200bps 通讯 速率。5.2.6 安全模 块 读写器 的安 全模 块要 求应 满足：a)读写器 应至 少支 持8 个可 同时独 立访 问 的SAM 插槽；在控制 板上 应印 刷明 确标 示不同 的SAM卡槽号，SAM 卡 插座 应符 合GSM11.11 标 准；b)每个插 槽都 应能 安装 不同 速率 的 SAM 卡，应能 支持9600 bit/s 115200bit/s 等多种 波特率，SAM 卡 时钟 应采 用软 件设定，SAM 卡 通讯 速率 应支 持PPS 设置；c)物理特 性应 符 合 ISO/IEC 7816-1、2 的要 求；d)逻辑接 口应 符 合 ISO/IEC 7816-3 的 要求；e)通讯协 议应 符 合 ISO/IEC 7816-3 的 要求；f)命令协 议应 符 合 ISO/IEC 7816-4 的 要求。5.2.7 控制单 元 读写器 的控 制单 元应 满足：a)读写器 应采 用工 业 级 32 位 及以 上CPU，其 运算 速度 应 能满足 轨道 交通 对车 票的 典型交 易时间；b)读写器 内部 程序 存 储 Flash 存储 空间 应有 不小 于 16M 字节 用以 存放 操作 系统 和应用 程序；c)读写器 内部 数据 存 储 Flash 存 储空间 应有 不小 于 32M 字 节用以 存 放 EOD 参 数、黑名 单、交易数据 等；d)读写器 内部 交易 过程 关键 数据存 储应 采用 非易 失性 存储 器 FERAM，且不 小于8K 字节；e)读写器 内 部RAM 存储 空间 应不小 于64M 字 节。5.2.8 RF 模块 DB 13/T 5519.3 2022 4 读写器 的RF 模块 应满 足：a)读写器 应包 含两 路 RF 模块；b)读写器 应采 用主 流 的 TYPE A/B 非 接触 式 IC 卡 读写 芯 片或模 块，射频 载波 频率 为 13.56MHz7KHz，应 可在 两个 天线 之间切 换工 作。5.2.9 看门狗 读写器 的看 门狗 应满 足：a)读写器 应带 有独 立看 门狗（WATCH DOG）功能，设 备 工作应 稳定 可靠。b)在不正 常工 作的 情况 下，看门狗 应立 即重 新启 动读 写器控 制板，并 复位 RF 模 块和 SAM 卡。5.2.10 指示灯 读写器 应带 有两 个指 示灯：a)电源指 示灯，宜 采用 红 色LED 灯，上 电后 点亮；b)运行指 示灯，宜 采用 绿 色LED 灯，亮 灭由 程序 控制。5.2.11 BOM 读 写器 外壳 读写器 的BOM 读 写器 外壳 应 满足：a)读写器 外壳 应具 有防 水、防潮能 力，空气 湿度 在 99%RH 下不 影响 读写 器的 使 用；b)读写器 外壳 的设 计应 便 于SAM 卡 的安 装或 更换。5.2.12 线材、接头 制作 读写器 的线 材、接头 制作 应满足：a)通信线与电源线接头、同轴电缆接头应能适应在轨道交通环境内的震动情况下工作，不能发生接 线不 良及 松脱 的情 况；b)同轴电 缆应 能屏 蔽外 界干 扰对通 信的 影响。5.2.13 安装辅 材 读写器 的安 装辅 材应 满足：a)通用集成读写器除了主设备外，还应包括容纳和保护所供设备所需的线路板支撑结构及设备外壳 支撑 结构 安装 辅材；b)线路板及其它支撑结构和所需设备外壳应经细致清洗和防锈处理，并可经受本规范所述的环境条 件；c)机柜/机壳 和支 撑结 构应 涂 底漆并 着色；d)线路板 及支 撑结 构的 颜色 和尺寸 应协 调统 一。5.2.14 调试点 读写器 的调 试点 设计 要求 应满足：a)读写器 天线 板应 只有 一个 调试点，机 械震 动应 不易 对调试 点的 设定 值产 生影 响；b)出厂检 验后，不 应因 为安 装条件 的变 化而 对调 试点 再进行 调节。通信协 议 5.3.1 协议要 求 读写器 通信 协议 要求 包括：a)应定义 上位 机与 读写 器之 间的通 讯协 议，上位 机与 读写器 之间 应采 用串 口方 式通讯；b)应按照 上述 协议，上 位机 通过 RS232 接口 发送 指令 给读写 器，完成 控制 读写 器的动 作；c)开始通 讯时，上 位机 和读 写器都 应处 于准 备就 绪状 态；d)同一方 向的 通讯 数据 之间 的 ACK/NCK 最大 时间 间隔 应为 0.5 秒，若 超时 则认 为通讯 失败；e)若通讯 超时 或读 写器 未正 确接收，上 位机 应进 行重 发，重 发 3 次失 败，应返 回命令 通讯 失败；f)对于多 帧报 文，每收 到一 个帧，读写 器应 返 回 ACK 作为正 确接 收到 报文 的响 应。DB 13/T 5519.32022 5 5.3.2 端口设 置 读写器 的端 口设 置要 求应 满足：a)波特率：115200；b)数据位：8；c)奇偶校 验位：无；d)开始位：1；e)停止位：1；f)数据流 控制：无。5.3.3 报文格 式 5.3.3.1 控制字 说明 控制字 说明 见表1。表 1 控制 字说 明 字段 字段值 字段描述 STX 0 x02 报文开始，标志标题信息的结束和报文文本的开始 ETX 0 x03 报文结束，标志报文文本的结束 NAK 0 x15 重发，接收方发出的作为对未正确接收的报文的响应 DLE 0 x10 转义，以修改紧跟其后的有限个字符的意义 ACK 0 x06 确认,由接收方发出的作为对正确接收到报文的响应 注：当传输据数据中包含 DLE 时，则重复 DLE 示例：原始报文 DLE,STX,0 x05,0 x01,0 x01,0 x10,x02,x03,0 x22,DLE,ETX 传输报文 DLE,STX,0 x05,0 x01,0 x01,DLE,0 x10,x02,x03,0 x22,DLE,ETX 5.3.3.2 报文格 式 报文格 式定 义见表2。表 2 报文 格式 定义 字段 字节数 描述 DLE 1 值：0 x10(DLE)文件开始 1 值：0 x02(STX)报文类型 1 0 单帧;1 多帧.总帧数 2 N 小端对齐 当前帧序号 2 1N 小端对齐 数据长度 2 原始数据长度，原始数据 MAXLEN=512 字节 数据 由发送数据决定 只有此部分含有转义字符 DLE 1 值：0 x10(DLE)帧传送结束 1 值：0 x03(ETX)校验 1 BCC（原始数据单字节累加和）注：当发送的数据长度大于 512 个字节的时候，需要把数据 拆成多帧 响应报 文有ACK 和NAK 两种，其数 据信 息应 包括：a)ACK：命令 字,1 字节（ACK）所接 收报 文总 帧数,2 字节,小 端对 齐已 接 受报文 当前帧号,2 字节,小 端对 齐；b)NAK：命令 字,1 字节（NAK）所接 收报 文总 帧数,2 字节,小 端对 齐已 接 受报文 当前帧号,2 字节,小 端对 齐；c)收到ACK 响 应报 文后 方能 继续发 送下 一帧 数据；d)收到NAK 响 应报 文后 应发 送NAK 报 文所 指帧 号1帧数据。5.3.3.3 报文发 送接 收流 程 DB 13/T 5519.3 2022 6 a)报文发 送单 帧命 令 报文发 送单 帧命 令接 收流 程见 图1。图 1 单帧 命令 接收 交互 关系图 b)报文发 送多 帧命 令 报文发 送多 帧命 令应 满足：1)多帧命 令模 式只 用于 文件 发送；2)上位机 每发 送一 帧数 据，读写器 都会 返 回 ACK 或 NAK；3)当读写 器接 收完 最后 一帧 数据后，应 首先 返 回 ACK 或NAK 对当 前接 收动 作进 行确认；4)应最后完成文件 的校验和 保存，并向上位 机返回文 件保存的结果（保存成功 或校验错误）。报文发 送多 帧命 令接 收流 程见 图2。DB 13/T 5519.32022 7 图 2 多帧 命令 接收 交互 关系图 5.3.3.4 数据对 齐方 式 a)报文数 据格 式未 经特 别说 明的字 段均 应采 用小 端对 齐的十 六进 制数；b)char、u_char、short、u_short、long、u_long 等 应采用 小端 对齐；c)u_charn 应采 用大 端对 齐。6 读写器 命令 读写器 管理 6.1.1 设置工 作模 式 设置工 作模 式命 令见表3。表 3 设置 工作 模式 命令 字段名 类型 描述 字节 命令码 u_char 参见附录 A 中的表A.1 1 寻卡模式 u_char 寻卡模式，0：被动模式 1 结果应答超时时间 u_short 未寻到卡给上位机返回信息超时时间，单位毫秒，默认：1000，范围：500 至 3000 2 连续寻卡间隔时间 u_short 读写器内连续两次寻卡间隔时间，单位毫秒，默认 50，范围：50 至200 2 系统时钟信息 u_long 时钟信息 4 响应数 据见 表4。DB 13/T 5519.3 2022 8 表 4 设置 工作 模式 响应 字段名 类型 描述 字节 命令码 u_char 参见附录 A 中的表A.1 1 应答码 u_char 参见附录 A 中的表A.2 1 错误代码 u_short 参见附录 A 中的表A.3 2 6.1.2 初始化 初始化 命令 见 表 5。表 5 初始 化命 令 字段名 类型 描述 字节 命令码 u_char 参见附录 A 中的表A.1 1 服务商代码 u_char 服务商代码 TServiceProviderID 1 线路代码 u_char 线路序列号 TLineID 1 车站代码 u_short 车站序列号 TStationID 2 设备类型 u_char 见第七部分数据接口 TDeviceType 1 设备逻辑号 u_char 见第七部分数据接口 1 设备逻辑ID u_long 见第七部分数据接口 TDeviceID 4 参数版本 u_long 当前 ACC EOD 生效版本号 4 命令响 应见 表 6。表 6 初始 化命 令响 应 字段名 类型 描述 字节 命令码 u_char 参见附录 A 中的表A.1 1 应答码 u_char 参见附录 A 中的表A.2 1 错误代码 u_short 参见附录 A 中的表A.3 2 6.1.3 获取配 置信 息 该接口 主要 用于 查询 读写 器软件 状态。读写器 软件 状态 查询 命令 见 表 7。表 7 读写 器软 件状 态查 询命令 字段名 类型 描述 字节 命令码 u_char 参见附录 A 中的表A.1 1 响应数 据见 表 8。表 8 响应 数据 字段名 类型 描述 字节 命令码 u_char 参见附录 A 中的表A.1 1 应答码 u_char 参见附录 A 中的表A.2 1 错误代码 u_short 参见附录 A 中的表A.3 2 前状态 u_char 0：未初始化 1：已初始化 1 寻卡模式 u_char 寻卡模式，0：被动模式 1 结果应答超时时间 u_short 未寻到卡给上位机返回信息超时时间，单位毫秒，默认：1000 2 连续寻卡间隔时间 u_short 读 写 器 内 连 续 两 次 寻 卡 间 隔 时 间，单 位 毫秒，默认 50 2 服务商代码 u_char 服务商代码 TServiceProviderID 1 线路代码 u_char 线路序列号 TLineID 1 车站代码 u_short 车站序列号 TStationID 2 设备类型 u_char 见第七部分数据接口 1 设备逻辑ID u_long 见第七部分数据接口 TDeviceID 4 系统时间 u_long TTimeStamp 4 DB 13/T 5519.32022 9 6.1.4 重置复 位 重复复 位命 令见 表 9。表 9 重置 复位 命令 字段名 类型 描述 字节 命令码 u_char 参见附录 A 中的表A.1 1 模块类别 u_char 0：重启读写器 1：重新加载 SAM 卡 2：复位射频模块 1 命令响 应见 表 10。表 10 重 置复 位命 令响 应 字段名 类型 描述 字节 命令码 u_char 参见附录 A 中的表A.1 1 应答码 u_char 参见附录 A 中的表A.2 1 错误代码 u_short 参见附录 A 中的表A.3 2 6.1.5 取版本 信息 该接口 主要 用于 取读 写器 的硬件 和软 件版 本号 信息。取读写 器软 硬件 版本 命令 见 表 11。表 11 取 读写 器软 硬件 版 本命令 字段名 类型 描述 字节 命令码 u_char 参见附录 A 中的表A.1 1 响应数 据见 表 12。表 12 取 读写 器软 硬件 版 本命令 响应 字段名 类型 描述 字节 命令码 u_char 参见附录 A 中的表A.1 1 应答码 u_char 参见附录 A 中的表A.2 1 错误代码 u_short 参见附录 A 中的表A.3 2 硬件信息 u_char16 硬件信息 16 软件版本 u_char6 TP 版本号 6 6.1.6 获取硬 件状 态 该接口 主要 用于 获取SAM 卡 状态，射频 模块 的状 态。读写器 状态 查询 命令 见 表 13。表 13 读 写器 状态 查询 命 令 字段名 类型 描述 字节 命令码 u_char 参见附录 A 中的表A.1 1 响应数 据见 表 14。表 14 读 写器 状态 查询 响 应数据 字段名 类型 描述 字节 命令码 u_char 参见附录 A 中的表A.1 1 应答码 u_char 参见附录 A 中的表A.2 1 错误代码 u_short 参见附录 A 中的表A.3 2 射频模块 1 u_char 0：打开，1：关闭 1 射频模块 2 u_char 0：打开，1：关闭 1 卡座位置 1 u_char SAM 卡座标号 1 DB 13/T 5519.3 2022 10 表 14 读 写器 状态查 询响 应数据（续）字段名 类型 描述 字节 SAM 类型 u_char 1 SAM 状态 u_char 0：未激活，1：激活，2：ISAM 卡认证成功，3：黑名单卡 1 SAMID u_char6 SAM 卡卡号 6 baudrate u_short 通讯波特率 2 卡座位置 2 u_char11 SAM 卡座标号 11 卡座位置 3 u_char11 SAM 卡座标号 11 卡座位置 4 u_char11 SAM 卡座标号 11 卡座位置 5 u_char11 SAM 卡座标号 11 卡座位置 6 u_char11 SAM 卡座标号 11 卡座位置 7 u_char11 SAM 卡座标号 11 卡座位置 8 u_char11 SAM 卡座标号 11 6.1.7 设置模 式广 播 该接口 主要 用于 将车 站模 式广播 信息 下发 到读 写器。设置车 站模 式广 播信 息命 令见15。响 应数 据见表16。表 15 设 置车 站模式 广播 信息命 令 字段名 类型 描述 字节 命令码 u_char 参见附录 A 中的表A.1 1 模式车站数量 u_short 2 模式车站代码 1 u_short TStationID 2 模式 1 u_char TOperationMode 1 进入新模式的时间 1 u_long TtimeStamp 4 退出模式时间 1 u_long TtimeStamp 4.模式车站代码 n u_short TStationID 2 模式 n u_char TOperationMode 1 进入新模式的时间 n u_long TtimeStamp 4 退出模式时间 n u_long TtimeStamp 4 表 16 设 置车 站模式 广播 信息命 令响 应 字段名 类型 描述 字节 命令码 u_char 参见附录 A 中的表A.1 1 应答码 u_char 参见附录 A 中的表A.2 1 错误代码 u_short 参见附录 A 中的表A.3 2 6.1.8 获取模 式广 播 该接口 主要 用于 将车 站模 式广播 信息 下发 到读 写器。设置车 站模 式广 播信 息命 令 见表17。命令 响应 见表18。表 17 设置 车站 模式 广播 信息命 令 字段名 类型 描述 字节 命令码 u_char 参见附录 A 中的表A.1 1 表 18 设 置车 站模式 广播 信息命 令响 应 字段名 类型 描述 字节 命令码 u_char 参见附录 A 中的表A.1 1 应答码 u_char 参见附录 A 中的表A.2 1 错误代码 u_short 参见附录 A 中的表A.3 2 DB 13/T 5519.32022 11 表 18 设 置车 站模式 广播 信息命 令响 应（续）字段名 类型 描述 字节 模式车站数量 u_short 2 模式车站代码 1 u_short TStationID 2 模式 1 u_char TOperationMode 1 进入新模式的时间 1 u_long TtimeStamp 4 退出模式时间 1 u_long TtimeStamp 4.模式车站代码 n u_short TStationID 2 模式 n u_char TOperationMode 1 进入新模式的时间 n u_long TtimeStamp 4 退出模式时间 n u_long TtimeStamp 4 6.1.9 重新获 取应 答 该接口 主要 用于 获取 读写 器上次 交易 返回 数据。获取上 次处 理结 果命 令见 表19。命令 响应 见 表20。表 19 获取 上次 处理 结果 命令 字段名 类型 描述 字节 命令码 u_char 参见附录 A 中的表A.1 1 表 20 获取 上次 处理 结果 命令响 应 字段名 类型 描述 字节 命令码 u_char 参见附录 A 中的表A.1 1 应答码 u_char 参见附录 A 中的表A.2 1 错误代码 u_short 参见附录 A 中的表A.3 2 上次处理数据 u_charn 上次处理返回的读写器响应数据内容 n 6.1.10 模拟测 试 采用该 测试 模式 时，调用 操作命 令应 给出 模拟 返回 数据。设置工 作模 式命 令见表21。响应 数据 见表22。表 21 设 置工 作模式 命令 字段名 类型 描述 字节 命令码 u_char 参见附录 A 中的表A.1 1 模式 u_char 模式，0：关闭，1：开始 1 系统时钟信息 u_long 时钟信息 4 表 22 设 置工 作模式 命令 响应 字段名 类型 描述 字节 命令码 u_char 参见附录 A 中的表A.1 1 应答码 u_char 参见附录 A 中的表A.2 1 错误代码 u_short 参见附录 A 中的表A.3 2 参数管 理 6.2.1 取参数 版本 该接口 主要 用于 获取 读写 器EOD、黑 名单、TP 主控 文 件中的 版本 号。获取参 数版 本命 令见表23。命令 响应 见表24。DB 13/T 5519.32022 12 表 23 获 取参 数版本 命令 字段名 类型 描述 字节 命令码 u_char 参见附录 A 中的表A.1 1 表 24 获 取参 数版本 命令 响应 字段名 类型 描述 字节 命令码 u_char 参见附录 A 中的表A.1 1 应答码 u_char 参见附录 A 中的表A.2 1 错误代码 u_short 参见附录 A 中的表A.3 2 软件版本 u_char6 TP 版本号 6 EOD 版本号 u_long EOD 主控文件版本号 4 黑名单版本号 u_long 黑名单主控文件大版本号 4 模式履历版本 u_long 4 黑名单增量版本 u_long 黑名单增量主控文件大版本号 4 6.2.2 激活参 数 该接口 主要 用于 激活 新下 载的EOD 参 数。激活参 数命 令见表25。命 令响应 见表26。表 25 激 活参 数命令 字段名 类型 描述 字节 命令码 u_char 参见附录 A 中的表A.1 1 参数类型 u_char 0：ACC EOD 参数 1：ACC BLK 参数 2：模式履历 3：TP 4：ACC BLK 增量参数 参数版本号 u_long 只适用于 ACC EOD 参数 4 时钟信息 u_long TTimeStamp 4 表 26 激 活参 数命令 响应 字段名 类型 描述 字节 命令码 u_char 参见附录 A 中的表A.1 1 应答码 u_char 参见附录 A 中的表A.2 1 错误代码 u_short 参见附录 A 中的表A.3 2 6.2.3 清空目 录 该接口 主要 用于 清空 下载 目录。清空下 载目 录命 令见表27。命令 响应 见表28。表 27 清 空下 载目录 命令 字段名 类型 描述 字节 命令码 u_char 参见附录 A 中的表A.1 1 表 28 清 空目 录命令 响应 字段名 类型 描述 字节 命令码 u_char 参见附录 A 中的表A.1 1 应答码 u_char 参见附录 A 中的表A.2 1 错误代码 u_short 参见附录 A 中的表A.3 2 6.2.4 发送文 件 该接口 主要 用于 发送 文件 置读写 器内 部。DB 13/T 5519.32022 13 发送首 帧命 数据 令见表29。表 29 发 送文 件命令 首帧 数据 字段名 类型 描述 字节 命令码 u_char 参见附录 A 中的表A.1 1 文件名 u_char507 小于 510 个字节，不足用0 x00 来填充 507 CRC 验证 u_long 文件内容 CRC 校验 4 发送剩 余帧 数据(第2-n帧)命令见表30。表 30 发 送文 件命令 剩余 帧数据 帧数 据 字段名 类型 描述 字节 文件数据内容 u_char512 文件帧数据=512 完整发 送文 件返 回响 应数 据 见表31。表 31 发 送文 件命令 响应 字段名 类型 描述 字节 命令码 u_char 参见附录 A 中的表A.1 1 应答码 u_char 参见附录 A 中的表A.2 1 错误代码 u_short 参见附录 A 中的表A.3 2 发送文 件时 数据 格式 应为：a)第一帧 数据 信息 为：命 令 字（SYS_SENDFILE）文件名 CRC16；b)从第二 帧开 始发 送文 件中 数据内 容。每帧 数据 内容 最大 为 512 个字 节。c)表 2 中规 定了 帧发 送的 数 量，可 传输 的最 大文 件 为512*65536(2 bytes 为 帧结构 数据)=32M bytes。示例：传送一个 5 帧大小的文件，每 帧大小最大为 512 个字节，发 送命令时：a)第一帧：命令字+文件名+CRC32 验证；b)第二帧：文件数据内容第一帧；c)d)第六帧：文件数据内容第五帧（剩余最后一帧内容的实际大小）。6.2.5 参数流 程 上位机 与读 写器 参数 管理 交互流 程图 见 图3。DB 13/T 5519.3 2022 14 图3 上位 机与 读写 器参 数管理 交互 流程 图 上位机 发送 参数 版本 获取 命令后，读 写器 应返 回响 应命令，应 包含 当前 各类 参数版 本号。上位机 应判 断与 当前 上位 机最新 生效 版本 参数 版本 号是否 一致。若读写 器参 数版 本比 上位 机当前 版本 低，上位 机应 执行相 应命 令，包括：a)向读写 器发 送参 数文 件下 载目录 清空 命令；b)向读写 器同 步新 版本 参数 文件；c)向读写 器发 送参 数激 活命 令等。6.2.6 日志管 理 该接口 主要 用于 打开 和关 闭日志 文件 的记 录。日志文 件管 理命 令见表32。表 32 日 志文 件管理 命令 字段名 类型 描述 字节 命令码 u_char 参见附录 A 中的表A.1 1 设置 u_char 0：关闭日志记录；1：打开日 志记录 1 日志文 件管 理响 应命 令见表33：表 33 日 志文 件管理 命令 响应 字段名 类型 描述 字节 命令码 u_char 参
