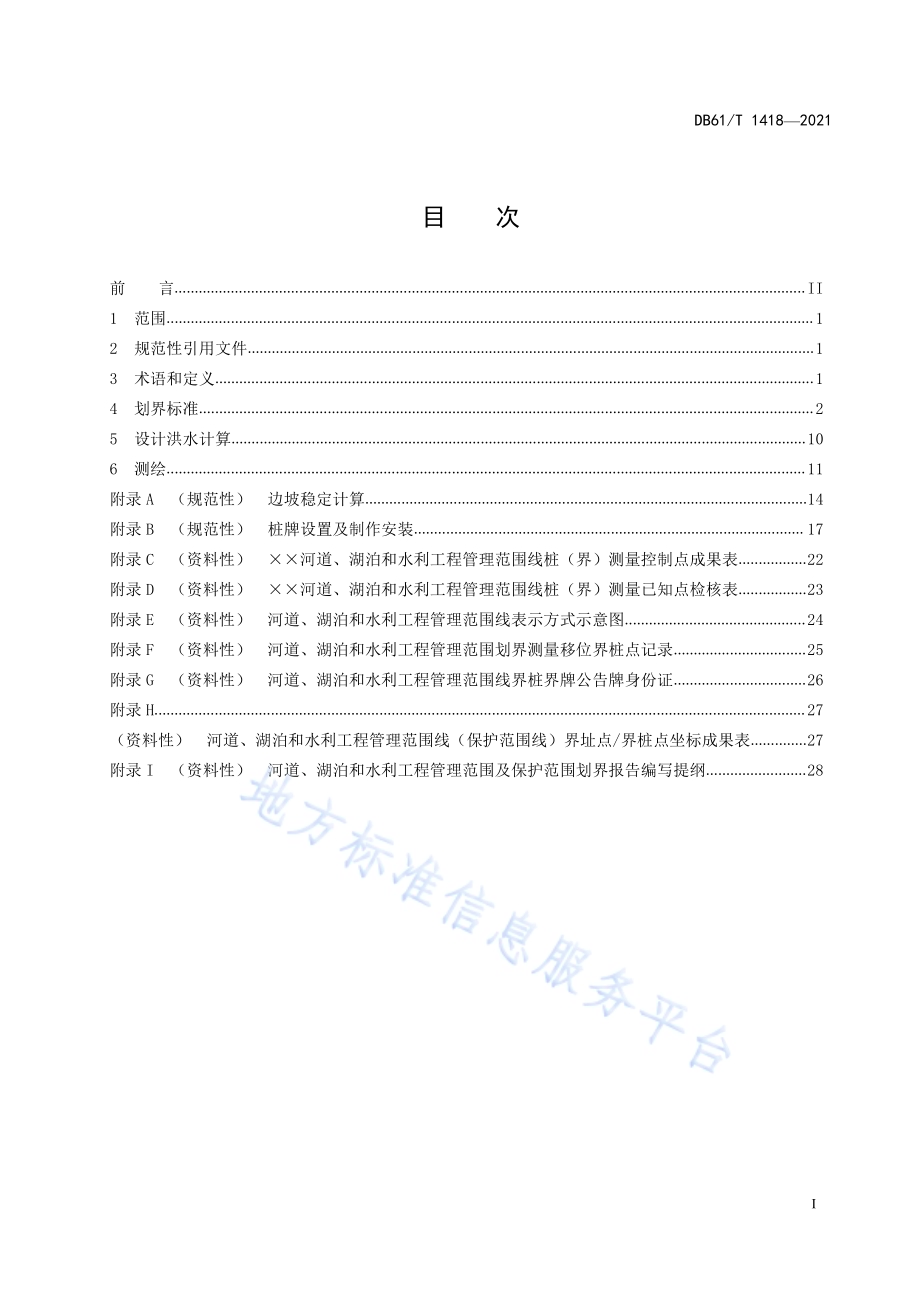

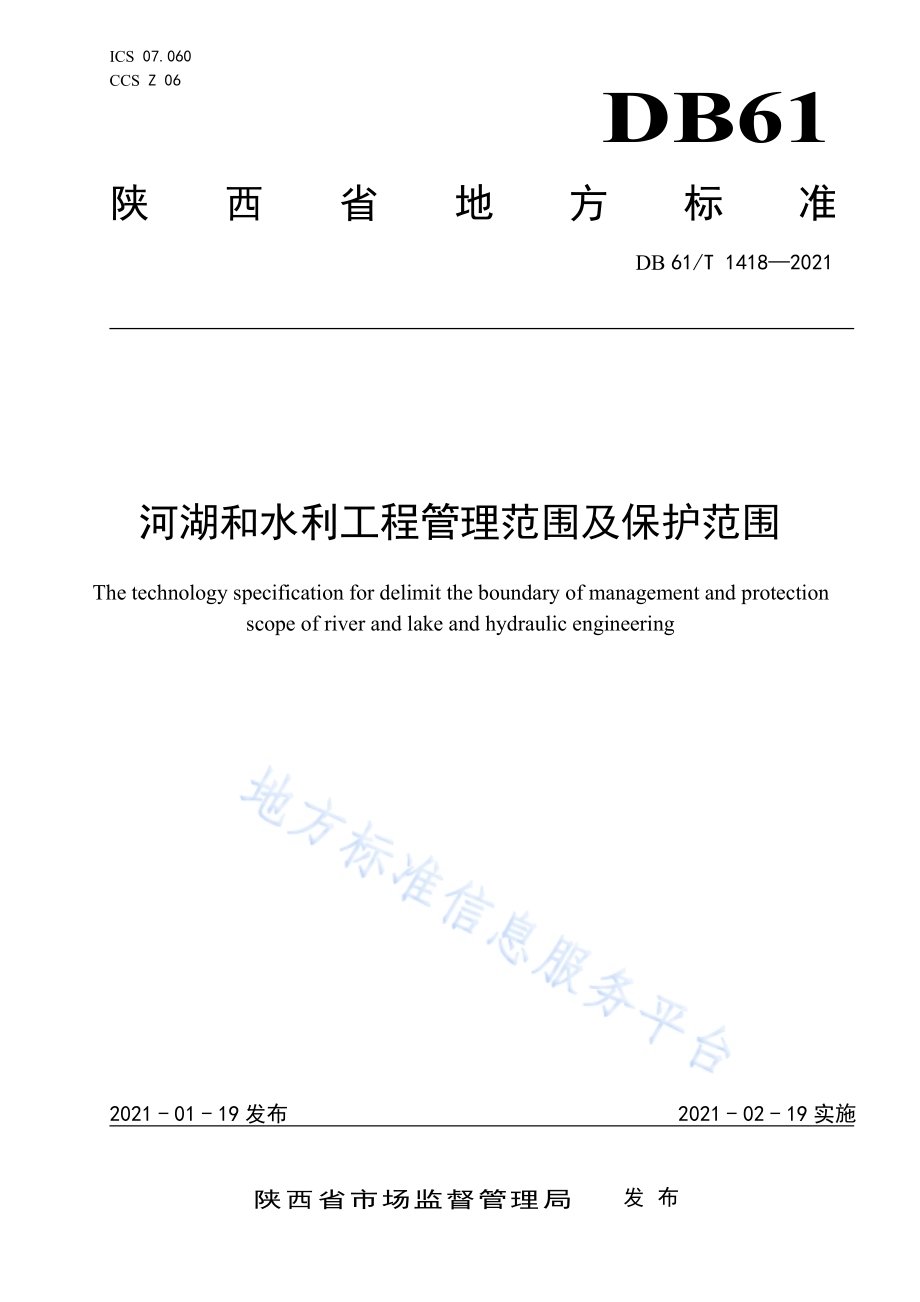

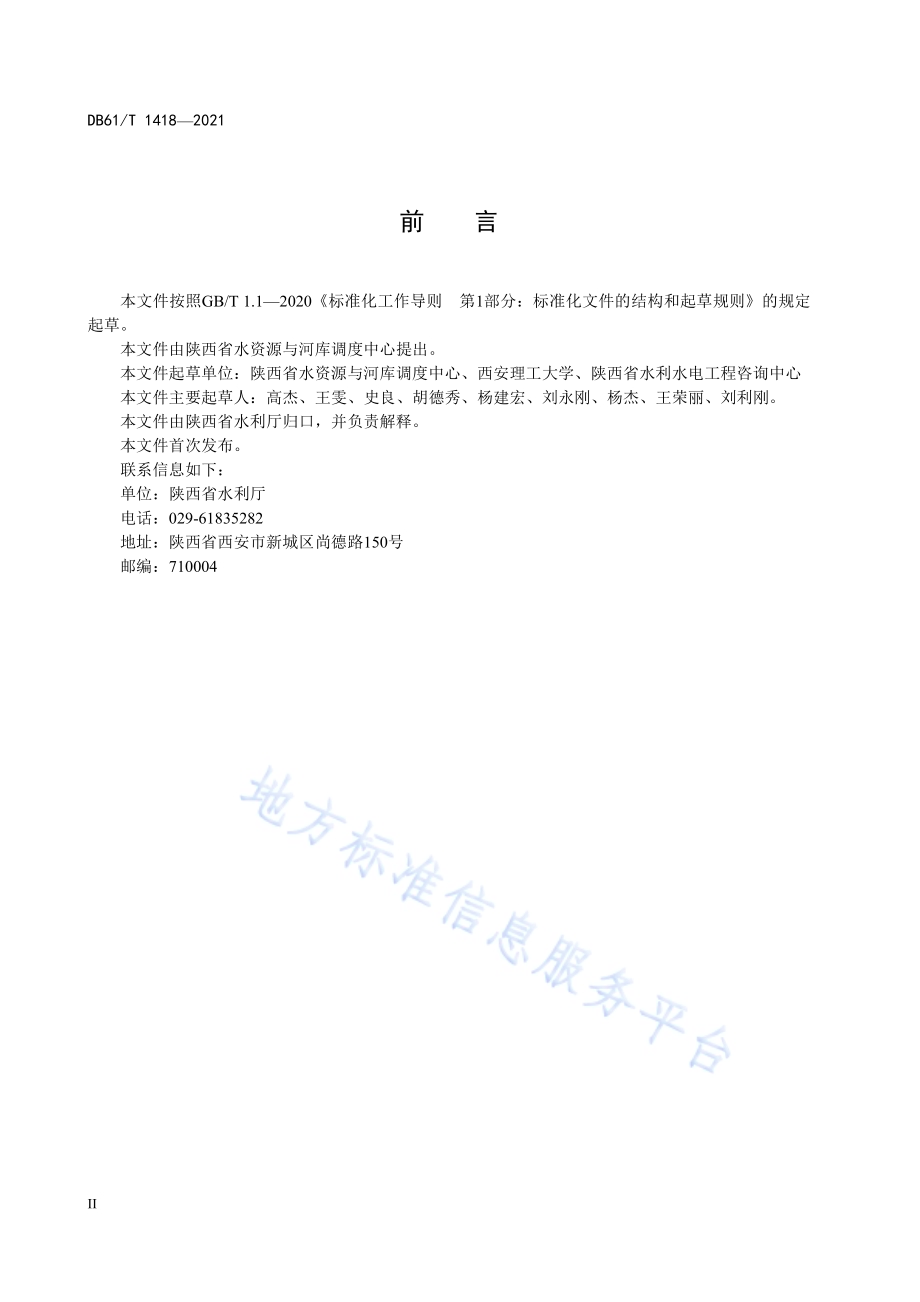

I C S 0 7.0 6 0C C S Z 0 6D B 61陕 西 省 地 方 标 准D B 6 1/T 1 4 1 8 2 0 2 1河 湖 和 水 利 工 程 管 理 范 围 及 保 护 范 围T h e t e c h n o l o g y s p e c i f i c a t i o n f o r d e l i m i t t h e b o u n d a r y o f m a n a g e m e n t a n d p r o t e c t i o ns c o p e o f r i v e r a n d l a k e a n d h y d r a u l i c e n g i n e e r i n g2 0 2 1-0 1-1 9 发 布 2 0 2 1-0 2-1 9 实 施陕 西 省 市 场 监 督 管 理 局发 布D B 6 1/T 1 4 1 8 2 0 2 1I目 次前 言.I I1 范 围.12 规 范 性 引 用 文 件.13 术 语 和 定 义.14 划 界 标 准.25 设 计 洪 水 计 算.1 06 测 绘.1 1附 录 A（规 范 性）边 坡 稳 定 计 算.1 4附 录 B（规 范 性）桩 牌 设 置 及 制 作 安 装.1 7附 录 C（资 料 性）河 道、湖 泊 和 水 利 工 程 管 理 范 围 线 桩（界）测 量 控 制 点 成 果 表.2 2附 录 D（资 料 性）河 道、湖 泊 和 水 利 工 程 管 理 范 围 线 桩（界）测 量 已 知 点 检 核 表.2 3附 录 E（资 料 性）河 道、湖 泊 和 水 利 工 程 管 理 范 围 线 表 示 方 式 示 意 图.2 4附 录 F（资 料 性）河 道、湖 泊 和 水 利 工 程 管 理 范 围 划 界 测 量 移 位 界 桩 点 记 录.2 5附 录 G（资 料 性）河 道、湖 泊 和 水 利 工 程 管 理 范 围 线 界 桩 界 牌 公 告 牌 身 份 证.2 6附 录 H.2 7（资 料 性）河 道、湖 泊 和 水 利 工 程 管 理 范 围 线（保 护 范 围 线）界 址 点/界 桩 点 坐 标 成 果 表.2 7附 录 I（资 料 性）河 道、湖 泊 和 水 利 工 程 管 理 范 围 及 保 护 范 围 划 界 报 告 编 写 提 纲.2 8D B 6 1/T 1 4 1 8 2 0 2 1I I前 言本 文 件 按 照 G B/T 1.1 2 0 2 0 标 准 化 工 作 导 则 第 1 部 分：标 准 化 文 件 的 结 构 和 起 草 规 则 的 规 定起 草。本 文 件 由 陕 西 省 水 资 源 与 河 库 调 度 中 心 提 出。本 文 件 起 草 单 位：陕 西 省 水 资 源 与 河 库 调 度 中 心、西 安 理 工 大 学、陕 西 省 水 利 水 电 工 程 咨 询 中 心本 文 件 主 要 起 草 人：高 杰、王 雯、史 良、胡 德 秀、杨 建 宏、刘 永 刚、杨 杰、王 荣 丽、刘 利 刚。本 文 件 由 陕 西 省 水 利 厅 归 口，并 负 责 解 释。本 文 件 首 次 发 布。联 系 信 息 如 下：单 位：陕 西 省 水 利 厅电 话：0 2 9-6 1 8 3 5 2 8 2地 址：陕 西 省 西 安 市 新 城 区 尚 德 路 1 5 0 号邮 编：7 1 0 0 0 4D B 6 1/T 1 4 1 8 2 0 2 11河 湖 和 水 利 工 程 管 理 范 围 及 保 护 范 围 划 界 技 术 规 范1 范 围本 文 件 规 定 了 河 道、湖 泊 和 水 利 工 程 管 理 范 围 及 保 护 范 围 划 界 标 准 及 与 划 界 有 关 的 洪 水 计 算、测 量技 术、界 桩 界 牌 公 告 牌 的 制 作 安 装 要 求 等 内 容。本 文 件 适 用 于 陕 西 省 境 内 流 域 面 积 5 0 k m 以 上 的 河 道、水 面 面 积 1 k m 以 上 的 天 然 湖 泊 以 及 水 利 工程 的 管 理 范 围 及 保 护 范 围 的 划 界。流 域 面 积 5 0 k m 以 下 的 河 道 参 照 使 用。2 规 范 性 引 用 文 件下 列 文 件 中 的 内 容 通 过 文 中 的 规 范 性 引 用 而 构 成 本 文 件 必 不 可 少 的 条 款。其 中，注 日 期 的 引 用 文 件，仅 该 日 期 的 版 本 适 用 于 本 文 件。不 注 日 期 的 引 用 文 件，其 最 新 版 本（包 括 所 有 的 修 改 单）适 用 于 本 文 件。G B 5 0 2 0 1 防 洪 标 准G B 5 0 2 8 6 堤 防 工 程 设 计 规 范G B 5 0 7 0 7 河 道 整 治 设 计 规 范G B/T 1 2 8 9 8 国 家 三、四 等 水 准 测 量 规 范G B/T 1 3 9 2 3 基 础 地 理 信 息 要 素 分 类 与 代 码G B/T 1 3 9 8 9 国 家 基 本 比 例 尺 地 形 图 分 幅 和 编 号G B/T 1 8 3 1 4 全 球 定 位 系 统 G P S 测 量 规 范G B/T 2 1 0 1 0 土 地 利 用 现 状 分 类 标 准G B/T 2 4 3 5 6 测 绘 成 果 质 量 检 查 与 验 收G B/T 3 3 4 5 3 基 础 地 理 信 息 数 据 库 建 设 规 范C H/T 2 0 0 9 全 球 定 位 系 统 实 时 动 态 测 量（R T K）技 术 规 范H J 3 3 8 饮 用 水 水 源 保 护 区 划 分 技 术 规 范S L 4 4 水 利 水 电 工 程 设 计 洪 水 计 算 规 范S L 1 0 6 水 库 工 程 管 理 设 计 规 范S L 1 9 7 水 利 水 电 工 程 测 量 规 范S L 2 5 2 水 利 水 电 工 程 等 级 划 分 及 洪 水 标 准S L 2 6 5 水 闸 设 计 规 范S L 3 1 0 村 镇 供 水 工 程 技 术 规 范3 术 语 和 定 义下 列 术 语 和 定 义 适 用 于 本 文 件。3.1管 理 范 围 M a n a g e m e n t S c o p e指 为 保 障 河 湖 行 洪 畅 通、河 势 湖 岸 稳 定、生 态 健 康 和 水 利 工 程 安 全 而 划 定 的 限 制 非 水 事 活 动 的 管 理区 域，包 括 河 湖 和 水 利 工 程 设 施 本 身、水 文 设 施、观 测 设 施 和 水 利 工 程 管 理 单 位 的 生 产、生 活 区 及 其 以外 一 定 区 域。3.2保 护 范 围 P r o t e c t i o n S c o p e指 为 保 障 河 流、湖 泊 和 水 利 工 程 的 安 全 及 水 质 安 全，根 据 河 湖 和 水 利 工 程 的 重 要 程 度、堤 岸 地 质 条件 等 在 其 管 理 范 围 相 连 地 域 而 划 定 的 控 制 非 水 事 活 动 的 保 护 区 域。D B 6 1/T 1 4 1 8 2 0 2 123.3管 理 范 围 线 T h e l i n e o f t h e m a n a g e m e n t指 河 湖 和 水 利 工 程 管 理 范 围 的 外 边 界 线。3.4保 护 范 围 线 T h e l i n e o f t h e P r o t e c t i o n指 河 湖 和 水 利 工 程 保 护 范 围 的 外 边 界 线。3.5护 堤 地 T h e a r e a f o r e m b a n k m e n t p r o t e c t i o n指 为 保 护 堤 防 工 程 安 全 及 抢 险 取 土（含 砂 石）需 要，而 在 堤 防 临、背 水 侧 一 定 范 围 划 定 的 限 制 非 水事 活 动 的 管 理 区 域。3.6护 岸 地 T h e a r e a f o r r i v e r b a n k p r o t e c t i o n指 为 保 护 河 岸 安 全 及 抢 险 取 土（含 砂 石）需 要，而 在 河 道 设 计 洪 水 位 或 历 史 最 高 洪 水 位 以 上 河 岸 一定 范 围 划 定 的 限 制 非 水 事 活 动 的 管 理 区 域。3.7界 桩 界 牌 P i l e a n d s i g n b o a r d o f b o u n d a r y指 在 河 湖 和 水 利 工 程 管 理 范 围 及 保 护 范 围 划 界 时 现 场 设 置 的 标 志 物。“界 桩”指 河 湖 和 水 利 工 程 管理 范 围 线 和 保 护 范 围 线 桩。“界 牌”指 省、市、县（区、市）行 政 边 界 设 置 的 河 湖 和 水 利 工 程 管 理 边 界牌。公 告 牌 指 由 县 级 以 上 人 民 政 府 发 布 的 河 湖 和 水 利 工 程 管 理 范 围 及 保 护 范 围 的 通 告 牌。4 划 界 标 准4.1 河 道4.1.1 管 理 范 围4.1.1.1 有 堤 防 河 道管 理 范 围 为 两 岸 堤 防 之 间 的 水 域、沙 洲、滩 地（包 括 可 耕 地）、行 洪 区，以 及 两 岸 堤 防、护 堤 地，见 图 1。护 堤 地，梯 形 断 面 的 堤 防 从 堤 防 堤 脚 线 外 延 一 定 范 围，挡 墙 式 堤 防 从 挡 墙 基 础 外 延 一 定 范 围，护 坡 式 堤 防 从 护 坡 顶 外 延 一 定 范 围。黄 河 禹 门 口 至 潼 关 段 护 堤 地，临 河、背 河 堤 防 两 侧 各 宽 1 0 0 m。渭河 宝 鸡 峡 大 坝 至 咸 阳 铁 路 桥 段 及 三 门 峡 库 区 咸 阳、西 安 市 段，临 河 2 0 m，背 河 5 0 m；渭 河 渭南 市 段，临 河 5 0 m，背 河 3 0 m。北 洛 河 状 头 水 文 站 以 下 河 段，临 河、背 河 各 宽 2 0 m。三 门 峡 库 区 南 山 支 流 段，临 河、背 河 各 宽 1 0 m。汉 江 平 川 段 勉 县 武 侯 镇 至 洋 县 小 峡 口，临 河 3 0 m，背 河 1 0 m。黄 河、渭 河、汉 江、北 洛 河、三 门 峡 库 区 南 山 支 流 其 他 河 段 以及 其 他 河 道（河 段）护 堤 地 宽 度 依 据 G B 5 0 2 8 6 堤 防 工 程 设 计 规 范 根 据 堤 防 级 别 按 表 1 划 定。现 有 护 堤地 宽 度 大 于 表 1 数 值 的，应 维 持 现 状。图 1 有 堤 防 河 道 划 界 示 意 图D B 6 1/T 1 4 1 8 2 0 2 13表 1 护 堤 地 宽 度 分 类 标 准 表堤防工程级别 1 2、3 4、5护堤地宽度(m)3 0 2 0 2 0 1 0 1 0 54.1.1.2 无 堤 防 河 道无 堤 防 的 河 道，有 治 理 规 划 时，其 管 理 范 围 为 两 岸 规 划 的 背 水 侧 护 堤 地 外 边 线 之 间 的 区 域；无 治 理规 划 时，其 管 理 范 围 为 设 计 洪 水 位 或 历 史 最 高 洪 水 位 范 围 内 的 水 域、沙 洲、滩 地（包 括 可 耕 地）、行 洪区，以 及 护 岸 地，见 图 2。护 岸 地：黄 河、渭 河 宝 鸡 峡 大 坝 以 下、汉 江 平 川 段 勉 县 武 侯 镇 至 洋 县 小 峡 口、洛 河 状 头 水 文 站 以 下 无 堤 防 的 河 段 两 边 护 岸 地 从 河 岸 边 向 外 各 宽 3 0 m；三 门 峡 库 区 排 水 干 沟 两 边 从 沟 沿向 外 各 宽 1 0 m，排 水 支 沟 两 边 从 沟 沿 向 外 各 宽 5 m。其 它 河 道（河 段）护 岸 地 根 据 流 域 面 积 按 表 2 划 定。图 2 无 堤 防 河 道 划 界 示 意 图表 2 护 岸 地 宽 度 分 类 标 准 表河道流域面积 S（k m2）护岸地宽度(m)S 1 0 0 0 0 行洪区以外两岸各 2 0 3 01 0 0 0 0 S 1 0 0 0 行洪区以外两岸各 1 5 2 01 0 0 0 S 1 0 0 行洪区以外两岸各 1 0 1 5S S 1 0 0 0 管理范围以外两岸各 1 0 2 51 0 0 0 S 1 0 0 管理范围以外两岸各 1 0 2 0S 1 0 0 管理范围以外两岸各 5 1 5注：平原地区游荡型河道，其保护范围宽度应根据当地实际合理确定。如遇特殊情况，需要调整保护范围时，应进D B 6 1/T 1 4 1 8 2 0 2 14行充分论证。4.2 湖 泊4.2.1 管 理 范 围湖 泊 管 理 范 围 为 湖 泊 水 体、湖 盆、湖 洲、湖 滩、湖 心 岛 屿、湖 水 出 入 口，以 及 湖 水 出 入 的 涵 闸、泵站 等 工 程 设 施 及 其 以 外 的 管 理 范 围。4.2.2 保 护 范 围管 理 范 围 以 外 对 湖 泊 及 湖 泊 水 质 保 护 有 重 要 作 用 的 区 域，应 划 为 湖 泊 保 护 范 围。保 护 范 围 根 据 对 湖岸 稳 定 和 水 质 影 响 程 度 取 5 0 m 3 0 0 m。4.3 水 库4.3.1 管 理 范 围4.3.1.1 水 库 管 理 范 围 包 括 工 程 管 理 范 围 和 库 区 管 理 范 围。4.3.1.2 工 程 管 理 范 围 包 括 枢 纽 大 坝、溢 洪 道、输 水 道 等 建（构）筑 物 及 其 周 围 一 定 区 域，具 体 根 据 水库 规 模 按 表 5 划 定。库 区 管 理 范 围 为 水 库 校 核 洪 水 位 以 内 的 区 域。4.3.1.3 大 坝、溢 洪 道 及 输 水 建 筑 物 相 邻 高 边 坡 时，应 按 附 录 A 复 核 边 坡 稳 定，并 以 稳 定 边 坡 的 后 缘 调整 工 程 管 理 范 围。表 5 水 库 工 程 管 理 范 围 分 类 标 准 表工程区域水库规模上游（从坝脚线向上游）下游（从坝脚线向下游）左右岸（从坝端或开挖边线向外）其他大坝大型 1 5 0 m 2 0 0 m 2 0 0 m 3 0 0 m 1 0 0 m 3 0 0 m中型 1 0 0 m 1 5 0 m 1 5 0 m 2 0 0 m 5 0 m 1 0 0 m小型 5 0 m 1 0 0 m 1 0 0 m 2 0 0 m 2 0 m 5 0 m溢洪道从工程两侧轮廓或开挖边线向外 5 0m 2 0 0 m，消力池以下 1 0 0 m 3 0 0 m其他建筑物从工程轮廓线或开挖边线向外：大中型3 0 m 5 0 m、小型 1 5 m 3 0 m库区 水库校核洪水位以内注1：当溢洪道及其他建筑物远离大坝，大坝管理范围无法覆盖时，应按本表单独划定其管理范围。注2：工程上下游和左右岸管理范围线应与库区及河道管理范围线在同一个横断面相接。注3：大坝坝端管理范围可结合边坡根据实际论证后适当扩大。注4：如征地范围线大于本表标准，应以征地范围划定水库管理范围。注5：黄土台塬区和沙漠区水库，其工程管理范围应结合塌岸及岸坡稳定分析适当扩大。注6：隧洞、涵洞管理范围及保护范围划界见图 3。隧洞、涵洞等岩土层厚度、岩性和生产活动对工程安全无影响时，可不划定其上部地面管理范围，见图4。注7：如遇特殊情况，需要调整管理范围时，应进行充分论证。D B 6 1/T 1 4 1 8 2 0 2 15图 3 隧 洞 划 界 示 意 图图 4 厚 覆 盖 层 隧 洞4.3.2 保 护 范 围4.3.2.1 保 护 范 围 包 括 工 程 保 护 范 围 和 库 区 保 护 范 围。4.3.2.2 工 程 保 护 范 围 从 工 程 管 理 范 围 线 外 延 一 定 区 域，具 体 根 据 水 库 规 模 按 表 6 划 定。当 大 坝、溢 洪道 及 输 水 道 等 建 筑 物 相 邻 高 边 坡 时，应 按 附 录 A 复 核 边 坡 稳 定，并 调 整 工 程 保 护 范 围。表 6 水 库 工 程 保 护 范 围 分 类 标 准 表工程区域 水库规模 下游（m）左右岸（m）其他（m）大坝大型 3 0 0 5 0 0 2 0 0 3 0 0中型 2 0 0 3 0 0 1 0 0 2 0 0小型 1 0 0 2 0 0 5 0 1 0 0溢洪道 1 0 0 2 0 0其他建筑物 5 0 2 0 0注：如遇特殊情况，需要调整保护范围时，应进行充分论证。4.3.2.3 库 区 保 护 范 围，山 丘 区 水 库 为 坝 址 以 上、库 区 两 岸（包 括 干、支 流）管 理 范 围 线 以 外 至 第 一 道分 水 岭 脊 之 间 的 区 域，平 原 区 水 库 为 管 理 范 围 线 以 外 大 型 8 0 0 m 1 0 0 0 m、中 型 5 0 0 m 8 0 0 m、小 型3 0 0 m 5 0 0 m。水 库 作 为 饮 用 水 水 源 地 时，其 保 护 范 围 亦 应 符 合 饮 用 水 水 源 地 保 护 条 例 及 H J 3 3 8 的 规定。4.4 水 电 站4.4.1 具 有 调 节 能 力 的 水 电 站、拦 河 坝 及 库 容 规 模 达 到 水 库 标 准 的 水 电 站，其 管 理 范 围 及 保 护 范 围 按本 文 件 4.3 的 有 关 规 定 划 定。D B 6 1/T 1 4 1 8 2 0 2 164.4.2 径 流 式 水 电 站 管 理 范 围 为 水 电 站 及 其 配 套 设 施 建 筑 物 周 边 3 0 m 内 地 域，保 护 范 围 为 管 理 范 围 以外 1 0 0 m 的 地 域。4.4.3 引 水 枢 纽、引 排 水 渠 道 或 管 道 等 的 管 理 范 围 和 保 护 范 围 按 本 文 件 4.7 及 4.1 0 有 关 规 定 划 定。4.5 淤 地 坝4.5.1 大 型 淤 地 坝 管 理 范 围 为 坝 体、放 水 和 泄 水 等 设 施 及 其 外 轮 廓 线 以 外 1 0 0 m 区 域，保 护 范 围 从 管理 范 围 线 外 延 5 0 m；4.5.2 中 型 淤 地 坝 管 理 范 围 为 坝 体、放 水 和 泄 水 等 设 施 及 其 外 轮 廓 线 以 外 5 0 m 区 域，保 护 范 围 从 工 程管 理 范 围 线 外 延 3 0 m；4.5.3 小 型 淤 地 坝 管 理 范 围 为 坝 体、放 水 和 泄 水 等 设 施 及 其 外 轮 廓 线 以 外 2 0 m 区 域，保 护 范 围 从 工 程管 理 范 围 线 外 延 1 0 m。4.6 水 文、地 下 水 及 水 利 专 用 监 测 设 施4.6.1 水 文 监 测 河 段 保 护 范 围，沿 河 纵 向 水 文 基 本 监 测 断 面 上 下 游 各 不 少 于 5 0 0 m 之 间 的 区 域；沿 河横 向 为 两 岸 水 文 监 测 设 施 建 筑 物（构 筑 物）之 间 及 向 外 2 0 m 为 界 之 间 的 区 域。4.6.2 水 文 监 测 设 施 包 括 水 文 站 房、水 文 缆 道、测 船、测 船 码 头、监 测 场 地、监 测 井、监 测 标 志、专用 道 路、仪 器 设 备、水 文 通 信 设 施 以 及 附 属 设 施 等，其 管 理 范 围 为 监 测 场 地 围 墙（围 栏）或 外 边 界 线 以内 区 域，保 护 范 围 为 监 测 场 地 周 围 3 0 m 区 域。4.6.3 地 下 水 观 测 井 四 周 2 m 3 m 为 管 理 范 围，管 理 范 围 线 以 外 3 m 5 m 为 保 护 范 围。4.6.4 水 利 专 用 雨 量、墒 情、水 位 监 测 场（站）涉 及 范 围 边 缘 以 内 为 管 理 范 围，以 外 1 0 m 1 5 m 为保 护 范 围。4.7 渠 系 工 程4.7.1 引 水 枢 纽4.7.1.1 有 坝 引 水 管 理 范 围 为 拦 河 坝、进 水 闸、冲 沙 闸 等 建（构）筑 物、及 其 两 岸 工 程 占 地、管 理 房、维修 养 护 场 地、专 用 道 路 等，以 及 该 区 域 两 侧 5 m 2 0 m、上 游 3 0 m 1 0 0 m、下 游 5 0 m 1 5 0 m 的 范 围。保 护 范 围 为 管 理 范 围 外 两 侧 1 0 m 2 0 m、上 游 4 0 m 1 5 0 m、下 游 5 0 m 1 0 0 m 的 区 域。具 体 根 据 引水 流 量，按 表 7 划 定。表 7 有 坝 引 水 枢 纽 管 理 范 围 及 保 护 范 围 分 类 标 准 表引水流量(m3/s)管理范围（m）保护范围（m）上游（从坝脚线向上）下游（从坝脚线向下游）左右岸（从坝端或开挖边线向外）上游（管理范围线向上游）下游（管理范围线向下游）左右岸（管理范围线向外）1 0 0 8 0 1 0 0 1 2 0 1 5 0 1 5 2 0 1 2 0 1 5 0 9 0 1 0 0 1 8 2 01 0 0 5 0 6 0 8 0 1 0 0 1 2 0 1 2 1 5 1 0 0 1 2 0 8 0 9 0 1 6 1 85 0 1 0 5 0 6 0 8 0 1 0 0 1 0 1 2 8 0 1 0 0 7 0 8 0 1 4 1 61 0 2 4 0 5 0 6 0 8 0 8 1 0 6 0 8 0 6 0 7 0 1 2 1 4 2 3 0 4 0 5 0 6 0 5 8 4 0 6 0 5 0 6 0 1 0 1 24.7.1.2 无 坝 引 水 管 理 范 围 为 进 水 闸、导 流 堤（坝）、冲 沙 闸 等 工 程 本 身、及 其 管 理 房、维 修 养 护 场 地、工 程 专 用 道 路 等，以 及 该 区 域 两 侧 5 m 2 0 m，取 水 口 上 游 以 外 5 0 m 1 5 0 m，下 游 3 0 m 1 0 0 m 的 区域。保 护 范 围 为 管 理 范 围 外 两 侧 1 0 m 2 0 m、上 游 5 0 m 1 5 0 m、下 游 3 0 m 1 0 0 m 的 区 域。4.7.2 渠 道（含 排 水 渠）4.7.2.1 挖 方 渠 道 管 理 范 围 包 括 渠 道、渠 岸，渠 岸 从 渠 口 线 外 延 一 定 区 域，见 图 5；填 方 渠 道 管 理 范 围 为两 侧 渠 堤 外 坡 脚 线 以 内 的 区 域，见 图 6；塬 边 或 傍 山 渠 道 渠 岸 从 开 挖 线 外 延 一 定 区 域，见 图 7。渠 岸 具体 宽 度 根 据 渠 道 设 计 流 量 按 表 8 确 定。D B 6 1/T 1 4 1 8 2 0 2 17图 5 挖 方 渠 道 划 界 示 意 图图 6 填 方 渠 道 划 界 示 意 图4.7.2.2 保 护 范 围 从 管 理 范 围 线 外 延 一 定 区 域，具 体 根 据 渠 道 设 计 流 量，按 表 8 划 定。表 8 渠 岸 宽 度 及 渠 道 保 护 范 围 分 类 标 准 表设计流量（m3/s）渠岸宽度（m）保护范围（m）5 0 4.5 5.0 1 0 1 52 5 5 0 4.0 4.5 6 1 01 5 2 5 3.5 4.0 5 81 0 1 5 3.0 3.5 4 65 1 0 2.5 3.0 3 51 5 1.5 2.5 2.5 4注：根据渠道和现场实际，可划定单侧或双侧管理范围。图 7 塬 边 或 傍 山 缓 坡 渠 道 划 界 示 意 图4.7.2.3 在 确 保 工 程 安 全 运 行 的 条 件 下，可 按 表 9 给 出 的 调 整 系 数，适 当 扩 大 或 缩 小 渠 道 的 管 理 范 围 和 保护 范 围。塬 边 及 傍 山 渠 道 下 侧 坡 度 较 陡 影 响 稳 定 时，为 确 保 安 全，其 保 护 范 围 宜 划 至 稳 定 边 坡 的 坡 脚，见 图 8。D B 6 1/T 1 4 1 8 2 0 2 18图 8 塬 边 或 傍 山 陡 坡 渠 道 划 界 示 意 图表 9 管 理 范 围 及 保 护 范 围 调 整 系 数地段类型荒滩及无人平坦地段塬边及傍山渠道湿陷滑塌地段紧靠村镇人口密集地段 上侧 下侧管理范围 1 2 1.5 2 2 3 2 3 0.6 0.8保护范围 1 3 2 5 2 6 2 4 0.5 0.84.7.2.4 渠 道 两 侧 的 护 渠 林 带、专 用 道 路，应 划 入 管 理 范 围。4.7.3 渠 系 建 筑 物4.7.3.1 分 水 闸、泄 水 闸、涵 洞 等 渠 系 建 筑 物，其 管 理 范 围 及 保 护 范 围 按 同 级 渠 道 划 界 标 准 划 定。4.7.3.2 倒 虹 吸 管 理 范 围 按 同 级 渠 道 划 界 标 准 的 1 倍 2 倍 划 定，保 护 范 围 从 管 理 范 围 线 向 河 流（沟 道）上 游 延 伸 1 0 0 m 5 0 0 m，下 游 延 伸 3 0 0 m 1 0 0 0 m。渡 槽、桥 梁 式 倒 虹 吸 可 自 墩（柱）基 础 外 沿 向 外 5m 1 0 m 划 定 墩（柱）的 管 理 范 围，保 护 范 围 自 渡 槽、桥 梁 式 倒 虹 吸 外 侧 向 河 流（沟 道）上 游 延 伸 1 0 0m 3 0 0 m，下 游 延 伸 2 0 0 m 8 0 0 m。4.7.3.3 隧 洞 进 出 口 管 理 范 围 按 洞 径 的 1.5 倍 2 倍 划 定，保 护 范 围 按 洞 径 的 3 倍 5 倍 划 定。洞 身 段管 理 范 围 根 据 实 际 需 要 划 定，保 护 范 围 从 隧 洞 地 面 投 影 两 侧 轮 廓 线 或 管 理 范 围 线 外 延 一 定 区 域，按 洞 径的 5 倍 1 0 倍 划 定。隧 洞 覆 盖 层 厚 度 较 大，周 围 生 产 建 设 活 动 不 影 响 隧 洞 安 全 时，可 不 划 定 管 理 范 围及 保 护 范 围。4.8 泵 站4.8.1 包 括 提 水 泵 站 和 排 水 泵 站。4.8.2 泵 站 管 理 范 围 包 括 引 渠、前 池 及 进 水 池、厂 房、出 水 管 道、出 水 池、管 理 房、供 电 设 施、专 用 道路 等 及 其 边 界 外 延 一 定 区 域。大 型 泵 站 外 延 8 m 1 0 m，中 型 泵 站 外 延 5 m 8 m，小 型 泵 站 外 延 2 m 5 m。4.8.3 泵 站 保 护 范 围 从 管 理 范 围 线 外 延 一 定 区 域。大 型 泵 站 外 延 1 5 m 2 0 m，中 型 泵 站 外 延 1 0 m 1 5 m，小 型 泵 站 外 延 5 m 1 0 m。4.8.4 浮 动 式 泵 站，其 管 理 范 围 可 以 取 水 作 业 范 围 为 边 界，保 护 范 围 从 管 理 范 围 线 外 延，具 体 根 据 工 程实 际 确 定。4.8.5 在 湿 陷 滑 塌 地 质 情 况 下，可 将 泵 站 的 保 护 范 围 扩 大 至 危 害 区 以 外。4.9 水 闸4.9.1 水 闸 指 拦 河 闸。其 管 理 范 围 包 括 建 筑 物 及 边 界 外 延 一 定 区 域。大 型 水 闸 上 下 游 沿 河 道 各 外 延 1 0 0m 3 0 0 m，两 侧 从 边 墩 翼 墙 各 外 延 5 0 m 1 0 0 m；中 型 水 闸 上 下 游 沿 河 道 各 外 延 5 0 m 1 0 0 m，两 侧 从边 墩 翼 墙 各 外 延 2 0 m 4 0 m；小 型 水 闸 上 下 游 沿 河 道 各 外 延 3 0 m 5 0 m，两 侧 从 边 墩 翼 墙 各 外 延 1 0 m 2 0 m。D B 6 1/T 1 4 1 8 2 0 2 194.9.2 水 闸 保 护 范 围 从 管 理 范 围 线 外 延 一 定 区 域。大 型 水 闸 上 下 游 各 外 延 3 0 0 m 5 0 0 m，左 右 两 侧 各外 延 2 0 0 m 3 0 0 m；中 型 水 闸 上 下 游 各 外 延 2 0 0 m 3 0 0 m，左 右 两 侧 各 外 延 1 0 0 m 2 0 0 m；小 型 水 闸上 下 游 各 外 延 1 0 0 m 2 0 0 m，左 右 两 侧 各 外 延 5 0 m 1 0 0 m。4.1 0 供 水 工 程4.1 0.1 输 配 水 管 涵4.1 0.1.1 地 埋 输 配 水 管 涵 可 不 划 定 管 理 范 围，其 保 护 范 围 为 输 配 水 管 涵 覆 盖 面 及 其 附 属 设 施 两 侧 外 缘 分别 向 外 延 伸 5 m 1 0 m 的 陆 地 区 域。经 过 河 道 的 输 配 水 管 涵 保 护 范 围 为 管 涵 向 上 游 延 伸 1 0 0 m、向 下 游延 伸 5 0 0 m 的 河 道 区 域。4.1 0.1.2 露 天 输 配 水 管 涵 管 理 范 围 为 管 道、支 墩 及 其 边 线 向 外 或 管 槽 开 挖 线 向 外 2 m 5 m 的 区 域，保护 范 围 为 管 理 范 围 以 外 5 m 1 0 m 的 区 域，见 图 9。4.1 0.1.3 输 配 水 管 涵 检 查 井、通 气 孔 及 各 种 阀 井 等 附 属 建 筑 物 管 理 范 围 为 建 筑 物 及 边 线 以 外 2 m 5 m的 区 域；保 护 范 围 为 管 理 范 围 以 外 5 m 1 0 m 的 区 域。图 9 露 天 输 配 水 管 涵 划 界 示 意 图4.1 0.2 水 厂4.1 0.2.1 水 厂 管 理 范 围 按 照 征 地 范 围 划 定，保 护 范 围 按 管 理 范 围 线 以 外 2 m 5 m 划 定。4.1 0.2.2 单 独 布 设 的 水 塔、水 池 等，管 理 范 围 为 建 筑 物 及 其 边 线 向 外 3 m 5 m 的 区 域，保 护 范 围 按 管理 范 围 线 以 外 5 m 8 m 划 定。4.1 0.3 水 源 工 程水 源 工 程 管 理 范 围 包 括 取 水 工 程 及 其 周 边 5 m 5 0 m 区 域，具 体 结 合 水 源 工 程 的 边 坡 稳 定 和 工 程 自身 安 全 确 定。保 护 范 围 按 H J 3 3 8 划 定。4.1 1 水 利 工 程 输 配 电 及 通 信 设 施4.1 1.1 变 电 站（所）围 墙 以 内 为 管 理 范 围，围 墙 以 外 按 2 m 5 m 划 定 保 护 范 围。4.1 1.2 独 立 的 配 电 设 施，管 理 范 围 为 基 础 及 其 四 周 1 m 5 m 的 区 域，必 要 时 可 划 定 3 m 5 m 的 保 护范 围。4.1 1.3 输 电 线 路 的 杆 塔、拉 线、支 柱 及 附 属 设 施，在 所 占 区 域 外 可 划 定 2 m 5 m 的 保 护 范 围。架 空 线路 以 地 面 投 影 向 外 侧 扩 大 所 形 成 的 区 域 为 保 护 范 围，3 5 K V 1 1 0 K V 为 投 影 线 向 外 各 1 0 m，1 0 K V 以 下为 投 影 线 向 外 各 5 m。4.1 1.4 通 信 线 路 杆、塔、拉 线 的 保 护 范 围 按 杆 基、塔 架、地 锚 四 周 2 m 5 m 划 定，架 空 线 路 保 护 范 围为 两 侧 以 外 各 2 m 区 域。地 埋 电 缆、光 缆 等 保 护 范 围 为 从 地 面 中 心 线 向 外 两 侧 各 2 m 5 m 的 区 域。必要 时 根 据 实 际 划 定 管 理 范 围。4.1 2 其 他 生 产 管 理 设 施4.1 2.1 河 湖 及 水 利 工 程 的 监 测 设 施、标 志 等，可 根 据 实 际 需 要 划 定 管 理 范 围 及 保 护 范 围。4.1 2.2 河 湖 及 水 库、水 电 站、淤 地 坝、泵 站、水 闸 等 水 利 工 程 的 管 理 站、管 理 房、看 护 房 及 生 活 区（含管 理 人 员 生 活 的 生 产 基 地）等，其 管 理 范 围 按 实 际 征 占 地 范 围 或 该 区 域 及 其 以 外 1 m 2 m 划 定。必 要时 可 划 定 2 m 5 m 的 保 护 范 围。D B 6 1/T 1 4 1 8 2 0 2 11 04.1 2.3 直 接 为 生 产 服 务 的 灌 溉 试 验 场（站）、工 程 防 护 林、预 制 构 件 和 维 修 用 场 地 等，按 实 际 占 有 面积 划 定 管 理 范 围 和 1 m 5 m 的 保 护 范 围。4.1 2.4 河 湖 及 水 利 工 程 管 理 单 位 开 展 经 营 活 动 的 农 业 生 产 基 地、林 场、果 园、厂 矿 等，按 实 际 占 有 土地 面 积 划 定 管 理 范 围 和 5 m 1 0 m 的 保 护 范 围。5 设 计 洪 水 计 算5.1 基 本 要 求无 堤 防 河 道（河 段）按 照 设 计 洪 水 位 划 定 管 理 范 围 及 保 护 范 围 时，应 先 确 定 河 道（河 段）洪 水 标 准，再 计 算 洪 峰 流 量 和 设 计 洪 水 位。5.2 基 础 资 料5.2.1 设 计 洪 水 计 算 时，应 收 集 流 域 和 周 围 相 关 区 域 的 水 文 资 料，有 条 件 时 可 利 用 批 复 的 流 域 防 洪 规划 或 河 道 防 洪 工 程 规 划、城 镇 防 洪 规 划、水 利 工 程 设 计、涉 河 建 设 项 目 防 洪 评 价 等 洪 水 计 算 相 关 资 料；5.2.2 按 照 历 史 最 高 洪 水 位 划 定 河 道 管 理 范 围 及 保 护 范 围 时，应 在 收 集 河 道 水 文 资 料 的 同 时，现 场 调查 河 道 历 史 最 高 洪 水 位。5.3 设 计 洪 水 洪 峰 流 量 计 算5.3.1 有 河 流 实 测 水 文 资 料 时，可 直 接 采 用 上 游 或 下 游 水 文 资 料 计 算 设 计 洪 水 洪 峰 流 量 和 洪 水 位；仅有 相 邻 水 文 站 实 测 资 料 时，可 采 用 水 文 比 拟 法、内 插 法 等 计 算 设 计 洪 水 洪 峰 流 量；5.3.2 无 实 测 水 文 资 料 地 区，应 根 据 流 域 及 水 文 特 征，合 理 选 用 水 文 比 拟 法、经 验 公 式 法、根 据 暴 雨推 求 设 计 洪 水 等 方 法 计 算 设 计 洪 水 洪 峰 流 量，并 结 合 审 批 的 防 洪 工 程 规 划、涉 河 建 设 项 目 防 洪 评 价 等 设计 洪 水 计 算 成 果，综 合 对 比 分 析，合 理 选 定 计 算 成 果。5.4 设 计 洪 水 位 计 算5.4.1 有 水 位 资 料 河 段，可 直 接 采 用 实 测 水 位 资 料 进 行 统 计 分 析；5.4.2 无 水 位 资 料 河 段，应 按 能 量 守 恒 方 程 推 算 水 面 线。河 道 内 有 闸、坝、库、道 路 涵 洞（管）等 控制 性 建 筑 物 时，应 分 段 计 算 建 筑 物 上 下 游 洪 水 位，并 应 考 虑 桥 梁、闸、坝、库、道 路 涵 洞（管）等 壅 水影 响；5.4
