湖北省重点用能单位能耗在线监测系统 第2部分：重点用能单位端系统验收指南DB42／T 1845.2-2022.pdf

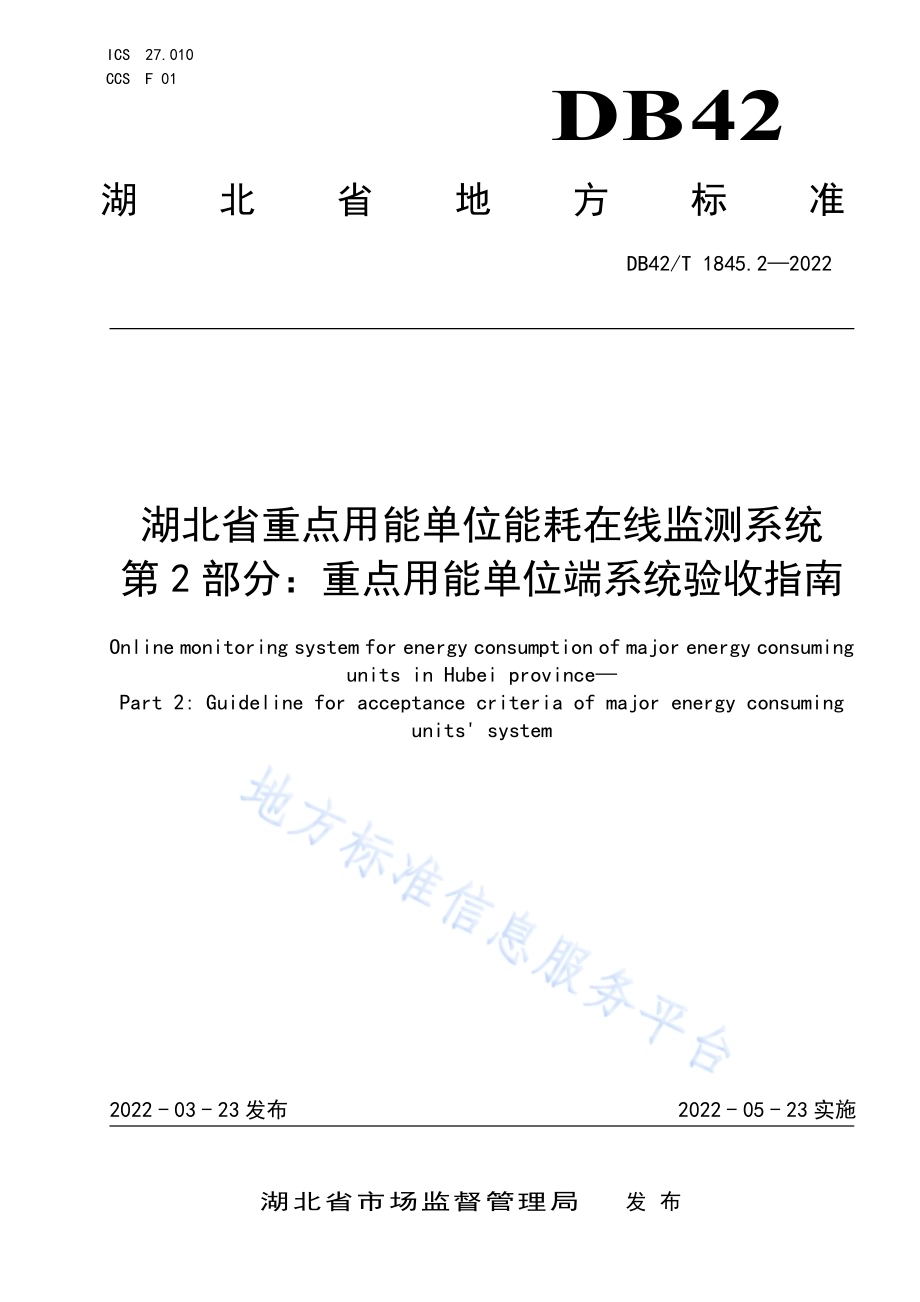

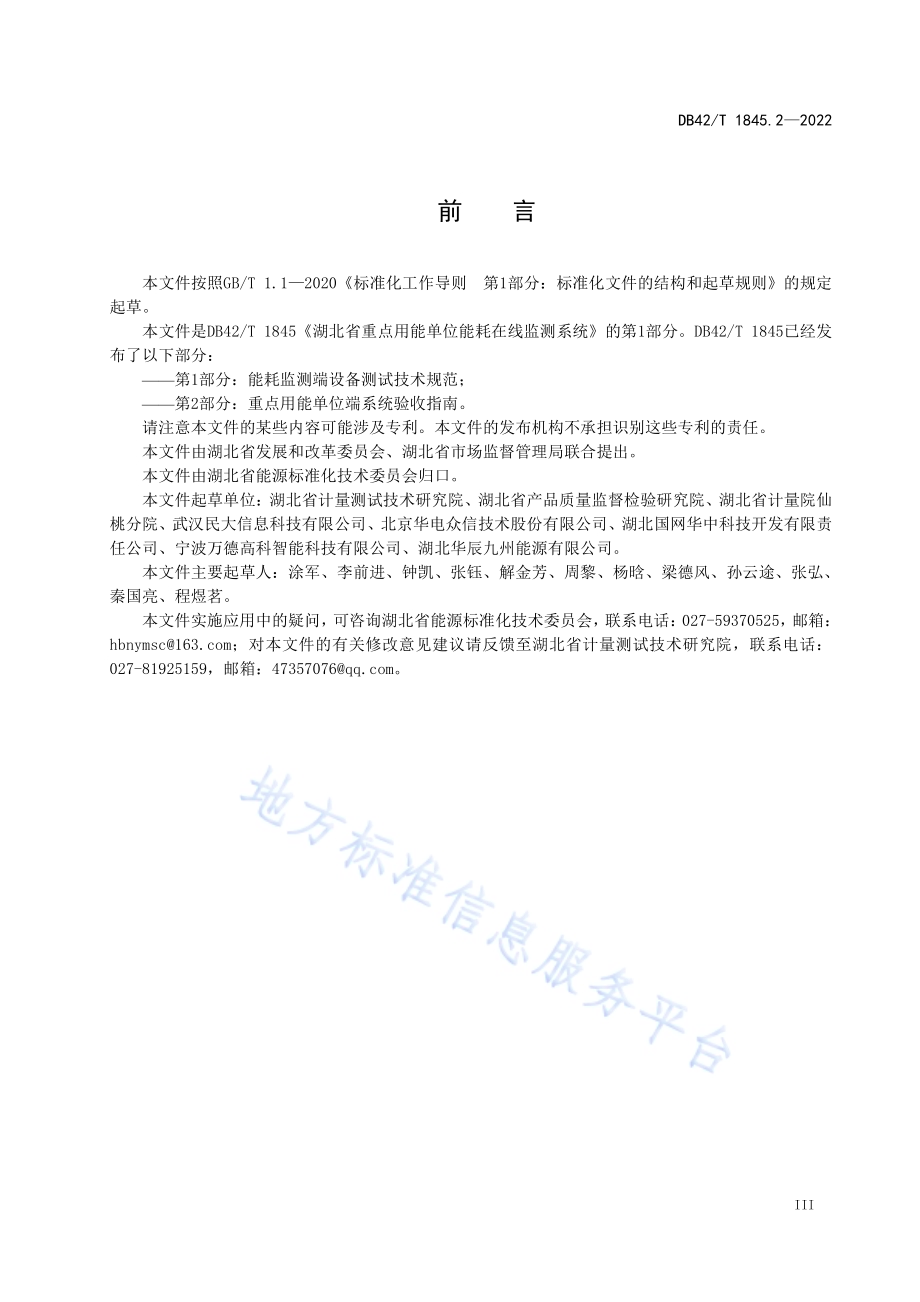

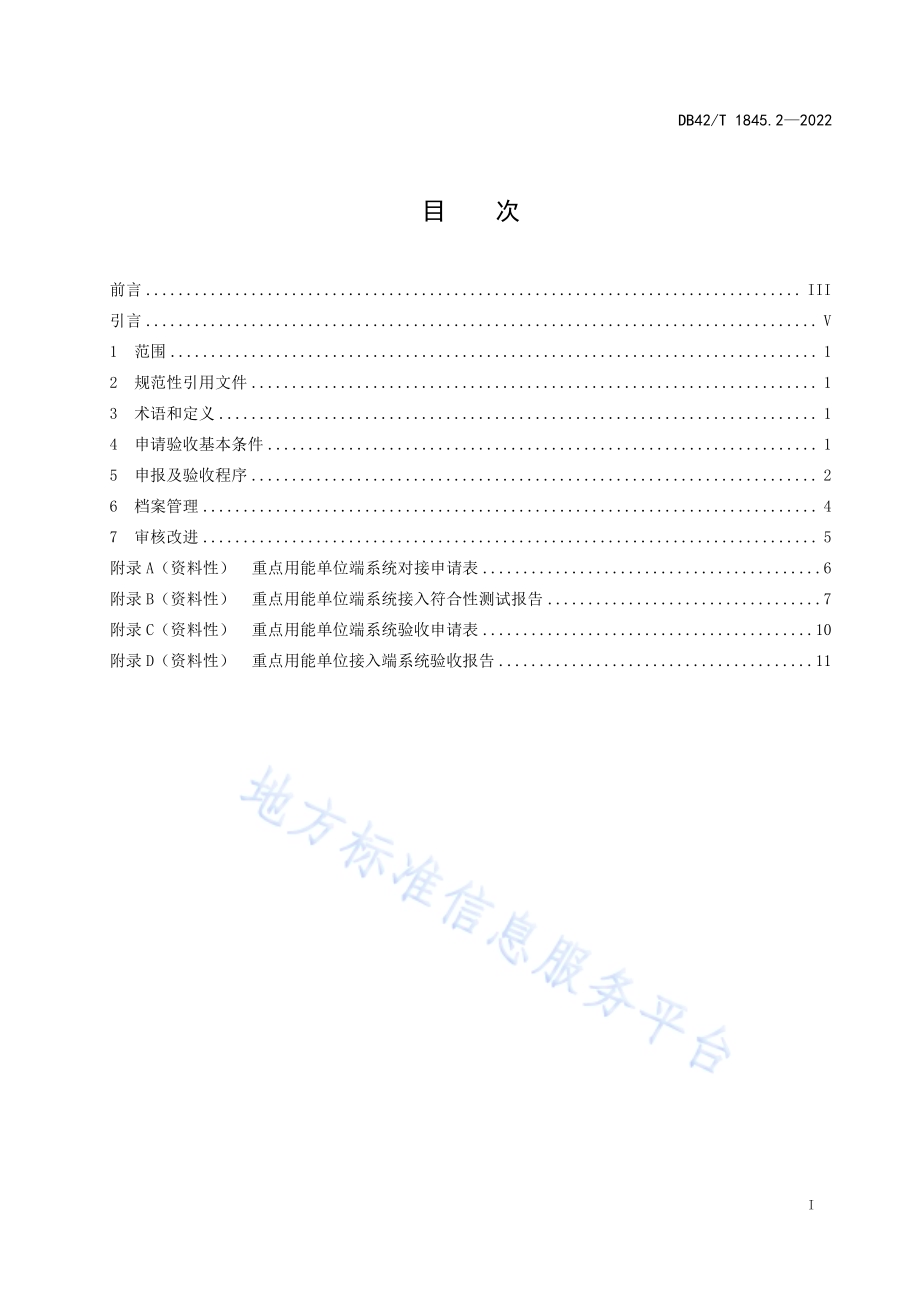

I C S 2 7.0 1 0C C S F 0 1DB42湖 北 省 地 方 标 准D B 4 2/T 1 8 4 5.2 2 0 2 2湖 北 省 重 点 用 能 单 位 能 耗 在 线 监 测 系 统第 2 部 分：重 点 用 能 单 位 端 系 统 验 收 指 南O n l i n e m o n i t o r i n g s y s t e m f o r e n e r g y c o n s u m p t i o n o f m a j o r e n e r g y c o n s u m i n gu n i t s i n H u b e i p r o v i n c e P a r t 2:G u i d e l i n e f o r a c c e p t a n c e c r i t e r i a o f m a j o r e n e r g y c o n s u m i n gu n i t s s y s t e m2 0 2 2-0 3-2 3 发 布 2 0 2 2-0 5-2 3 实 施湖 北 省 市 场 监 督 管 理 局 发 布D B 4 2/T 1 8 4 5.2 2 0 2 2I目 次前 言.I I I引 言.V1 范 围.12 规 范 性 引 用 文 件.13 术 语 和 定 义.14 申 请 验 收 基 本 条 件.15 申 报 及 验 收 程 序.26 档 案 管 理.47 审 核 改 进.5附 录 A（资 料 性）重 点 用 能 单 位 端 系 统 对 接 申 请 表.6附 录 B（资 料 性）重 点 用 能 单 位 端 系 统 接 入 符 合 性 测 试 报 告.7附 录 C（资 料 性）重 点 用 能 单 位 端 系 统 验 收 申 请 表.1 0附 录 D（资 料 性）重 点 用 能 单 位 接 入 端 系 统 验 收 报 告.1 1D B 4 2/T 1 8 4 5.2 2 0 2 2I I I前 言本 文 件 按 照 G B/T 1.1 2 0 2 0 标 准 化 工 作 导 则 第 1 部 分：标 准 化 文 件 的 结 构 和 起 草 规 则 的 规 定起 草。本 文 件 是 D B 4 2/T 1 8 4 5 湖 北 省 重 点 用 能 单 位 能 耗 在 线 监 测 系 统 的 第 1 部 分。D B 4 2/T 1 8 4 5 已 经 发布 了 以 下 部 分：第 1 部 分：能 耗 监 测 端 设 备 测 试 技 术 规 范；第 2 部 分：重 点 用 能 单 位 端 系 统 验 收 指 南。请 注 意 本 文 件 的 某 些 内 容 可 能 涉 及 专 利。本 文 件 的 发 布 机 构 不 承 担 识 别 这 些 专 利 的 责 任。本 文 件 由 湖 北 省 发 展 和 改 革 委 员 会、湖 北 省 市 场 监 督 管 理 局 联 合 提 出。本 文 件 由 湖 北 省 能 源 标 准 化 技 术 委 员 会 归 口。本 文 件 起 草 单 位：湖 北 省 计 量 测 试 技 术 研 究 院、湖 北 省 产 品 质 量 监 督 检 验 研 究 院、湖 北 省 计 量 院 仙桃 分 院、武 汉 民 大 信 息 科 技 有 限 公 司、北 京 华 电 众 信 技 术 股 份 有 限 公 司、湖 北 国 网 华 中 科 技 开 发 有 限 责任 公 司、宁 波 万 德 高 科 智 能 科 技 有 限 公 司、湖 北 华 辰 九 州 能 源 有 限 公 司。本 文 件 主 要 起 草 人：涂 军、李 前 进、钟 凯、张 钰、解 金 芳、周 黎、杨 晗、梁 德 风、孙 云 途、张 弘、秦 国 亮、程 煜 茗。本 文 件 实 施 应 用 中 的 疑 问，可 咨 询 湖 北 省 能 源 标 准 化 技 术 委 员 会，联 系 电 话：0 2 7-5 9 3 7 0 5 2 5，邮 箱：h b n y m s c 1 6 3.c o m；对 本 文 件 的 有 关 修 改 意 见 建 议 请 反 馈 至 湖 北 省 计 量 测 试 技 术 研 究 院，联 系 电 话：0 2 7-8 1 9 2 5 1 5 9，邮 箱：4 7 3 5 7 0 7 6 q q.c o m。D B 4 2/T 1 8 4 5.2 2 0 2 2V引 言结 合 我 省 重 点 用 能 单 位 能 耗 在 线 采 集 工 作 经 验，通 过 本 文 件 的 制 定，建 立 相 关 能 耗 监 测 端 设 备 的 测试 技 术、统 一 企 业 端 系 统 验 收 要 求，有 利 于 湖 北 省 重 点 用 能 单 位 能 耗 在 线 监 测 项 目 顺 利 实 施，确 保 上 传省（市）平 台 能 耗 数 据 质 量。D B/T 1 8 4 5 拟 由 两 个 部 分 构 成，具 体 如 下：第 1 部 分：能 耗 监 测 端 设 备 测 试 技 术 规 范。本 文 件 用 于 指 导 和 规 范 我 省 重 点 用 能 单 位 能 耗 在线 监 测 系 统 企 业 端 系 统 的 建 设。在 企 业 端 系 统 建 设 过 程 中，通 过 对 企 业 端 设 备 硬 件 功 能 和 软件 功 能 检 验，实 现 将 采 集 到 的 重 点 用 能 单 位 能 耗 数 据 安 全、可 靠 的 上 传 至 能 耗 在 线 监 测 系 统省 级 平 台，确 保 企 业 端 系 统 与 省 级 平 台 顺 利 对 接。第 2 部 分：重 点 用 能 单 位 端 系 统 验 收 指 南。本 文 件 结 合 湖 北 省 重 点 用 能 单 位 能 耗 在 线 监 测 系统 建 设 的 实 际 情 况 进 行 编 制，具 体 规 定 了 湖 北 省 重 点 用 能 单 位 申 报 验 收 的 前 提 条 件、准 备 材料、项 目 验 收 流 程、验 收 形 式 等 内 容。有 利 于 指 导 企 业 规 范 开 展 企 业 接 入 端 系 统 建 设 工 作，加 快 湖 北 省 重 点 用 能 单 位 能 耗 在 线 监 测 系 统 建 设 工 作 进 度；确 保 企 业 接 入 端 系 统 建 设 完 成 后的 稳 定、持 续、有 效 的 为 湖 北 省 重 点 用 能 单 位 能 耗 在 线 监 测 系 统 建 设 工 作 发 挥 重 要 作 用。D B 4 2/T 1 8 4 5.2 2 0 2 21湖 北 省 重 点 用 能 单 位 能 耗 在 线 监 测 系 统第 2 部 分：重 点 用 能 单 位 端 系 统 验 收 指 南1 范 围本 文 件 规 定 了 湖 北 省 重 点 用 能 单 位 端 系 统 验 收 的 相 关 术 语 和 定 义、申 请 验 收 基 本 条 件 及 其 申 报 流 程以 及 验 收 事 项、内 容、流 程、管 理 要 求 等。本 文 件 适 用 于 湖 北 省 所 辖 的 重 点 用 能 单 位 在 端 系 统 建 设 完 成 后，重 点 用 能 单 位 向 省（市）级 平 台 申请 项 目 验 收 的 工 作。2 规 范 性 引 用 文 件下 列 文 件 中 的 内 容 通 过 文 中 的 规 范 性 引 用 而 构 成 本 文 件 必 不 可 少 的 条 款。其 中，注 日 期 的 引 用 文 件，仅 该 日 期 对 应 的 版 本 适 用 于 本 文 件；不 注 日 期 的 引 用 文 件，其 最 新 版 本（包 括 所 有 的 修 改 单）适 用 于 本文 件。G B/T 2 5 8 9 综 合 能 耗 计 算 通 则G B/T 1 2 7 2 3 单 位 产 品 能 源 消 耗 限 额 编 制 通 则G B 1 7 1 6 7 用 能 单 位 能 源 计 量 器 具 配 备 和 管 理 通 则J J F 1 3 5 6 重 点 用 能 单 位 能 源 计 量 审 查 规 范3 术 语 和 定 义下 列 术 语 和 定 义 适 用 于 本 文 件。重 点 用 能 单 位 端 系 统 m a j o r e n e r g y c o n s u m i n g u n i t s s y s t e m对 重 点 用 能 单 位 能 源 转 换、输 配、利 用 和 回 收 实 施 动 态 监 测 和 管 理 的 信 息 系 统。注：一般由能耗在线监测端设备、计量器具、工业控制系统、生产监控管理系统、管理信息系统、通信网络及相应的管理软件等组成，通过能耗在线监测端设备实现数据采集、分析、汇总、上传等功能。又称重点用能单位接入端系统。4 申 请 验 收 基 本 条 件前 提 条 件申 请 重 点 用 能 单 位 接 入 端 系 统 验 收 的 单 位，应 具 备 以 下 条 件：a)能 源 计 量 器 具 配 备 和 管 理 应 符 合 G B 1 7 1 6 7、J J F 1 3 5 6 中 的 要 求 以 及 行 业 计 量 器 具 配 备 规 范 的要 求。能 源 计 量 器 具 应 具 备 通 讯 功 能，可 将 计 量 数 据 实 时 准 确 地 发 送 到 能 耗 数 据 采 集 器 或 能耗 在 线 监 测 端 设 备；b)建 设 实 施 方 案 应 符 合 G B/T 2 5 8 9、G B/T 1 2 7 2 3 中 的 要 求。用 能 单 位 在 重 点 用 能 单 位 接 入 端 系统 的 建 设 实 施 前，应 由 省（市）级 平 台 进 行 现 场 踏 勘 和 用 能 情 况 调 研，并 在 调 研 结 束 后 提 供D B 4 2/T 1 8 4 5.2 2 0 2 22符 合 国 家 标 准 技 术 规 范 的 系 统 设 计 方 案，包 括 重 点 用 能 单 位 能 源 流 向 图、能 源 计 量 网 络 图、计 量 器 具 配 备 一 览 表、系 统 网 络 拓 扑 图、重 点 用 能 单 位 接 入 端 系 统 实 施 软 硬 件 清 单 等 内 容。在 实 施 过 程 中 应 严 格 按 照 系 统 设 计 方 案 进 行，如 实 施 过 程 中 发 生 方 案 变 更，应 详 细 记 录 变 更内 容（包 括 变 更 时 间、内 容、变 更 理 由 及 变 更 单 位 签 章）。在 签 订 施 工 合 同 之 前，应 重 新 整理 一 份 完 整 的 系 统 设 计 方 案，并 得 到 省（市）级 平 台 的 确 认，项 目 实 施 应 严 格 按 照 经 湖 北 省（市）级 平 台 确 认 的 系 统 设 计 方 案 执 行；c)与 省（市）级 平 台 数 据 稳 定 对 接。系 统 建 设 完 成 后，应 实 现 与 省（市）级 能 耗 在 线 监 测 系 统平 台 对 接，并 稳 定 运 行 1 5 天 以 上，上 传 数 据 应 满 足 标 准 技 术 规 范 要 求 并 上 传 成 功 率 不 低 于9 9.9%，上 传 数 据 连 续 稳 定、准 确 可 靠，且 具 备 断 点 续 传 功 能 以 实 现 数 据 补 传；d)上 传 数 据 应 与 重 点 用 能 单 位 报 送 统 计 部 门 能 源 数 据 口 径 保 持 一 致，上 传 频 次 应 符 合 系 统 设 计方 案 要 求。准 备 材 料重 点 用 能 单 位 应 按 照 表 1 所 列 的 明 细 准 备 验 收 材 料。表 1 重 点 用 能 单 位 端 系 统 验 收 材 料 明 细序号 验收所需材料明细1 系统设计方案2 变更记录文件3 实施服务合同4 重点用能单位端系统对接申请表5 设计方案确认单6 重点用能单位数据真实性承诺书7端设备产品资质材料（产品说明书、合格证、电磁兼容性检测报告、信息安全技术网络和终端设备隔离部件安全技术要求检测报告、公安部信息安全产品销售许可证）8 现场调试凭证（施工图、设备交接清单、操作手册等）9 端设备安装照片、设备铭牌及序列号1 0 至正式接入省（市）平台前含当前月以及近三年历史能耗数据月报表1 1 重点单位端系统接入符合性测试报告5 申 报 及 验 收 程 序申 报 及 验 收 流 程重 点 用 能 单 位 能 耗 在 线 监 测 系 统 重 点 用 能 单 位 接 入 端 系 统 申 请 对 接 及 具 体 验 收 流 程 如 图 1 所 示。D B 4 2/T 1 8 4 5.2 2 0 2 23图 1 验 收 流 程申 请 对 接重 点 用 能 单 位 应 在 自 行 或 委 托 第 三 方 技 术 支 撑 单 位 开 展 重 点 用 能 单 位 接 入 端 系 统 建 设 完 成 后，应 提交 重 点 用 能 单 位 端 系 统 对 接 申 请 表（见 附 录 A），向 省（市）级 平 台 提 交 开 通 联 网 申 请，完 成 注 册联 网 信 息，并 严 格 根 据 相 关 技 术 文 件，将 能 源 消 费 数 据 准 确、完 整、及 时 接 入 省（市）级 平 台。D B 4 2/T 1 8 4 5.2 2 0 2 24试 运 行重 点 用 能 单 位 完 成 数 据 接 入 后，应 试 运 行 1 5 天，期 间 数 据 应 连 续 稳 定、准 确 可 靠。申 请 验 收重 点 用 能 单 位 接 入 端 系 统 与 省（市）级 平 台 实 现 对 接 且 稳 定 运 行 1 5 天 后，凭 借 省（市）级 平 台 出 具的 重 点 用 能 单 位 能 端 系 统 符 合 性 测 试 报 告（见 附 录 B），可 向 省（市）级 平 台 提 出 验 收 申 请 并 提 交验 收 资 料。验 收 申 请 材 料 参 照 表 1 所 述 内 容，提 交 重 点 用 能 单 位 接 入 端 系 统 项 目 验 收 申 请 表 验 收 申 请 表（见附 录 C）。现 场 验 收现 场 验 收 由 用 能 单 位 负 责 组 织 开 展，具 体 内 容 包 括 重 点 用 能 单 位 汇 报、提 问 交 流、现 场 考 察、闭 门讨 论 等 4 个 验 收 环 节。现 场 验 收 小 组 成 员 应 由 省（市）平 台、重 点 用 能 单 位 以 及 重 点 用 能 单 位 所 在 地 的 节 能 主 管 部 门、市场 监 管 部 门 相 关 人 员 组 成。a)重 点 用 能 单 位 汇 报。由 申 请 单 位 介 绍 项 目 的 主 要 建 设 情 况。内 容 包 括：重 点 用 能 单 位 的 基 本情 况、重 点 用 能 单 位 能 源 结 构 组 成、能 耗 在 线 监 测 系 统 建 设 相 关 的 能 源 流 向 图、能 源 计 量 等级、能 源 计 量 网 络 图、能 源 计 量 器 具 台 账、采 集 计 量 点 位 分 布 图、数 据 采 集 方 式 及 运 行 情 况。b)提 问 交 流。针 对 重 点 用 能 单 位 提 交 的 申 请 报 告、现 场 情 况 介 绍、重 点 用 能 单 位 端 系 统 运 行 状况，专 家 现 场 提 问。c)现 场 考 察。重 点 查 看 能 耗 在 线 监 测 布 点、数 据 采 集 情 况、端 设 备 及 计 量 器 具 是 否 符 合 标 准 规范。d)闭 门 讨 论。专 家 依 据 重 点 用 能 单 位 汇 报 情 况、资 料 查 验、现 场 考 察、提 问 交 流 环 节 进 行 综 合评 价，形 成 专 家 组 评 价 结 果。结 果 评 价结 果 分 为 合 格、不 合 格，向 验 收 不 合 格 的 重 点 用 能 单 位 通 报 存 在 的 问 题 并 限 期 整 改，验 收 小 组 出 具 重 点 用 能 单 位 端 系 统 验 收 报 告（见 附 录 D），验 收 结 果 将 在 省（市）级 平 台 公 众 子 系 统 进 行 公 布。存 在 以 下 情 况 时，将 会 被 评 为 不 合 格：a)没 有 按 照 国 家 标 准 技 术 规 范 建 设 实 施；b)能 源 采 集 品 种 不 完 整，缺 少 一 项 或 多 项 主 要 用 能 品 种 且 缺 少 的 能 源 种 类 在 综 合 能 耗 中 占 比 超过 5%，不 能 满 足“双 控”分 析 要 求；c)未 通 过 端 设 备 直 接 上 传 数 据 或 经 过 第 三 方 服 务 器 中 转；d)未 按 要 求 提 供 关 键 设 备 相 关 资 料 或 材 料 不 完 整。6 档 案 管 理审 核 管 理6.1.1 各 项 审 核 和 管 理 工 作 应 按 要 求 做 好 记 录 并 存 档。档 案 应 规 范 管 理，档 案 资 料 内 容 完 整、准 确 并定 期 整 理。D B 4 2/T 1 8 4 5.2 2 0 2 256.1.2 档 案 应 实 行 纸 质 档 案 与 数 字 档 案 双 套 归 档 制 度，保 存 期 限 应 符 合 表 2 的 要 求。6.1.3 过 期 档 案 应 统 一 销 毁。表 2 重 点 用 能 单 位 接 入 端 系 统 档 案 管 理 要 求档案类型 主要归档文件或记录 文档保存期限技术文档系统设计方案 1 0 年变更记录文件 1 0 年实施服务合同 3 年重点用能单位端数据省(市)级平台对接测试申请表 1 0 年设计方案确认单 1 0 年现场调试凭证（施工图、设备交接清单、操作手册等）1 0 年数据接入符合性测试报告 1 0 年证明文档重点用能单位数据真实性承诺书 1 0 年端设备产品资质材料（产品说明书、合格证、电磁兼容性检测报告、信息安全技术网络和终端设备隔离部件安全技术要求检测报告、公安部信息安全产品销售许可证）1 0 年至正式接入省(市)级平台前含当前月以及近三年历史能耗数据月报表 1 0 年7 审 核 改 进年 度 审 核省（市）级 平 台，应 对 验 收 通 过 的 重 点 用 能 单 位 接 入 端 系 统 的 运 行 情 况 进 行 年 度 审 核，采 用 书 面 审核 为 主，辅 以 现 场 抽 查 审 核 的 方 式。评 价 改 进重 点 用 能 单 位 在 申 请 验 收 及 年 度 审 核 过 程 中，有 下 列 情 况 之 一 的，验 收 申 请 或 年 度 审 核 定 为 不 合 格,重 点 用 能 单 位 应 按 期 限 对 相 关 建 设 规 范 进 行 整 改，并 重 新 提 交 验 收 申 请 表。a)在 重 点 用 能 单 位 接 入 端 系 统 建 设 过 程 中 未 按 设 计 方 案 执 行，未 申 请 变 更 设 计 方 案 的，或 在 验收 申 请 材 料 中 存 在 弄 虚 作 假 行 为 的。b)能 耗 在 线 监 测 数 据 不 能 持 续 稳 定 上 传 省（市）级 平 台 的。能 耗 在 线 监 测 数 据 未 经 能 耗 在 线 监 测 端 设 备 直 接 报 送 省（市）级 平 台，或 通 过 第 三 方 服 务 机 构 的 平台 进 行 数 据 处 理 后 转 发 的。D B 4 2/T 1 8 4 5.2 2 0 2 26A A附 录 A（资 料 性）重 点 用 能 单 位 端 系 统 对 接 申 请 表表 A.1 给 出 了 重 点 用 能 单 位 端 系 统 对 接 申 请 表 的 式 样。表 A.1 重 点 用 能 单 位 端 系 统 对 接 申 请 表申请单位信息（申请单位填写）申请单位名称（盖章）统一社会信用编码 申请日期申请单位联系人 联系人电话联系人邮箱 设计方案编号端系统建设单位名称（盖章）项目负责人 联系人电话联系人邮箱/重点用能单位 端系统建设信息项目起止时间 年 月 日年 月 日端设备制造厂商 端设备型号端设备编号 端设备出厂日期采集能源品种 监测点数量运维合同截止日期申报所需材料 重点用能单位端系统建设合同复印件湖北省重点用能单位能耗在线监测系统能耗监测端设备测试报告重点用能单位数据真实性承诺书“十三五”期间申请单位能耗年度报表数据采集点位现场照片 三方盖章确认的设计方案（重点用能单位、省（市）级平台、省平台开发单位）审核意见（审核单位填写）省（市）平台审核意见 签字/盖章：日期：D B 4 2/T 1 8 4 5.2 2 0 2 27B B附 录 B（资 料 性）重 点 用 能 单 位 端 系 统 接 入 符 合 性 测 试 报 告图 B.1 B.3 分 别 给 出 了 重 点 用 能 单 位 端 系 统 符 合 性 测 试 报 告 的 封 面、首 页 和 续 页 式 样。报告编号：测 试 报 告项目名称：用能单位：测试单位：图 B.1 测 试 报 告 封 面 式 样D B 4 2/T 1 8 4 5.2 2 0 2 28报告编号：项目名称用能单位测试起止日期测试依据测试情况说明测试结论签发日期：年 月 日备注 测试结果分为符合、不符合；测试结果中一项及一项以上项目测试结果不符合，测试结论需要整改。测试人员:核验人员：批准人：图 B.2 测 试 报 告 首 页 式 样D B 4 2/T 1 8 4 5.2 2 0 2 29报告编号：序号测试项目/资料审核 技术要求 测试结果1省（市）平台数据对接资料省（市）平台数据对接申请表2湖北省重点用能单位能耗在线监 测系统能耗监测端设备测试报告3 重点用能单位数据真实性承诺书4 重点用能单位盖章的设计方案反馈确认表5 单位数字证书业务受理表6重点用能单位端实时数据接入C A 数字证书领取和集成7 重点用能单位端注册8 重点用能单位基本信息正确9 能耗采集指标正确1 0 计量器具正确上报1 1 数据和计量器具对应关系正确1 2 数据上传格式正确1 3 近一个月的手工填报数据完整性1 4 连续 1 5 天数据上传稳定性不低于 9 9.9%1 5 数据一致性1 6 重点用能单位历史数据至正式接入省（市）平台前含当 前月以及近三年历史能耗数据月报表1 8现场实施材料重点用能单位端设备现场实施照片1 9 实时抄表计量器具现场实施照片以下空白图 B.3 测 试 报 告 续 页 式 样D B 4 2/T 1 8 4 5.2 2 0 2 21 0C C附 录 C（资 料 性）重 点 用 能 单 位 端 系 统 验 收 申 请 表表 C.1 给 出 了 重 点 用 能 单 位 接 入 端 系 统 项 目 验 收 申 请 表 的 式 样。表 C.1 重 点 用 能 单 位 端 系 统 项 目 验 收 申 请 表项目名称 重点用能单位接入端系统项目地点 项目投资（元）业主单位业主单位联系人 联系方式承建单位承建单位联系人 联系方式覆盖能源品种电、天然气、煤、油、其他能源计量等级（一级/二级/三级）开工日期 年 月 日 完工日期 年 月 日项目简述数据采集方式（仪表直采、信 息 系 统 对 接、数 据 库 对接、人工录入、其他）业主单位：承建单位：授权代表（签章）：日期：年 月 日授权代表（签章）：日期：年 月 日说明：1.上表需要加盖单位公章，以电子文档格式提交。D B 4 2/T 1 8 4 5.2 2 0 2 21 1D D附 录 D（资 料 性）重 点 用 能 单 位 接 入 端 系 统 验 收 报 告表 D.1 给 出 了 重 点 用 能 单 位 接 入 端 系 统 验 收 报 告 的 式 样。表 D.1 重 点 用 能 单 位 接 入 端 系 统 验 收 报 告项目名称 重点用能单位端系统业主单位承建方单位验收地点 验收时间验收内容序号 验收事项 验收结果 备注1 验收材料完整度合格不合格2 项目实施效果与设计方案一致性合格不合格3 上传数据与现场计量器具一致性合格不合格4 后续运维规划完整性合格不合格整体验收意见代表签字区省（市）级平台代表当地发改委代表当地市场监管部门代表用能单位代表项目实施方代表
