湖北省重点用能单位能耗在线监测系统 第1部分：能耗监测端设备测试技术规范DB42／T 1845.1-2022.pdf

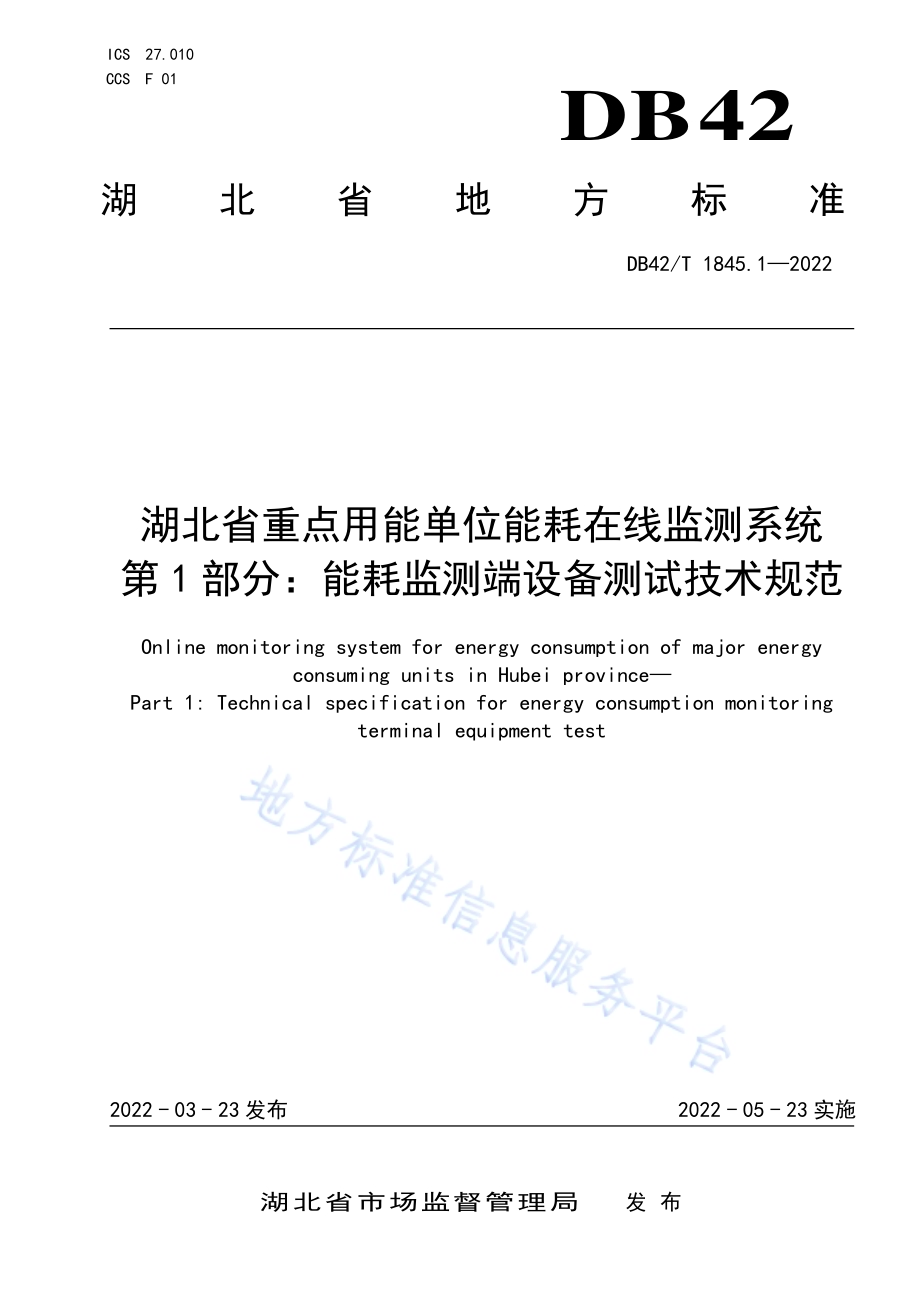

ICS 27.010 CCS F 01 DB 42 湖北省地方标准 DB42/T 1845.1 2022 湖北省重 点用能单 位能耗在 线监测系 统 第1 部分：能耗监 测端设备 测试技术 规范 Online monitoring system for energy consumption of major energy consuming units in Hubei province Part 1:Technical specification for energy consumption monitoring terminal equipment test 2022-03-23 发布 2022-05-23 实施 湖 北 省 市 场 监 督 管 理 局 发 布 DB42/T 1845.1 2022 I 目 次 前言.III 引言.V 1 范围.1 2 规 范性 引用 文件.1 3 术 语和 定义.1 4 硬 件功 能测 试.2 5 软 件功 能要 求测 试.3 6 可 用性 测试.4 7 测 试说 明及 流程.5 附录A（规 范性）SQL 协 议的测 试环 境和 测试 步骤.6 附录B（规 范性）OPC 协 议的测 试环 境和 测试 步骤.7 附录C（规 范性）Modbus 协议（含TCP 和 RTU 协 议）的 测试 环境 和测 试步 骤.8 附录D（规 范性）DL/T645 协 议的 测试 环境 和测 试 步骤.9 附录E（规 范性）CJ/T188 协 议的 测试 环境 和测 试 步骤.10 附录F（规 范性）手工 录入的 测试 步骤.11 附录G（规 范性）数据 汇总的 测试 步骤.12 附录H（规 范性）数据 导出的 测试 步骤.13 附录I（规 范性）数据 传输的 测试 环境 和测 试步 骤.14 附录J（规 范性）数据 上报接 口有 关测 试步 骤.16 附录K（规 范性）状态 告警测 试步 骤.17 附录L（规 范性）状态 恢复测 试步 骤.18 附录M（规 范性）严重 设备故 障测 试步 骤.19 附录N（规 范性）数据 接入能 力测 试步 骤.20 附录O（规 范性）数据 成功率 测试 步骤.21 附录P（资 料性）湖北 省重点 用能 单位 能耗 在线 监测系 统能 耗监 测端 设备 测试申 请表.22 附录Q（资 料性）湖北 省重点 用能 单位 能耗 在线 监测系 统能 耗监 测端 设备 符合性 测试 报告.23 附录R（规 范性）湖北 省重点 用能 单位 能耗 在线 监测系 统能 耗监 测端 设备 测试流 程.31 DB42/T 1845.1 2022 III 前 言 本文件 按照GB/T 1.1 2020 标 准化 工作 导则 第1 部分：标准 化文 件的 结构 和起草 规则 的 规 定起草。本文件 是DB42/T 1845 湖 北省重 点用 能单 位能 耗在 线监测 系统 的 第1 部分。DB42/T 1845 已 经发布了以 下部 分：第1部 分：能耗 监测 端 设备测 试技 术规 范；第2部 分：重点 用能 单 位端系 统验 收指 南。请注意 本文 件的 某些 内容 可能涉 及专 利。本文 件的 发布机 构不 承担 识别 这些 专利的 责任。本文件 由 湖 北省 发展 和改 革委员 会、湖北 省市 场 监 督管理 局联合 提 出。本文件 由 湖 北省 能源 标准 化技术 委员 会 归 口。本文件 起草 单位：湖北 省 计量测 试技 术研 究院、湖 北省产 品质 量监 督检 验研 究院、湖 北省 计量 院仙桃分院、武汉 民大 信息 科 技有限 公司、北京 华电 众 信技术 股份 有限 公司、湖 北国网 华中 科技 开发 有限 责任公司、宁 波万 德高 科智 能科技 有限 公司、湖 北华 辰九州 能源 有限 公司。本文件 主要起 草人：李前 进、涂 军、钟 凯、张钰、胡红波、周黎、杨 晗、梁 德风、张弘、周孝 东、田海涛、俞 沛峰。本文件 实施 应用 中的 疑问，可咨询 湖北 省能 源标 准化 技术委 员会，联 系电 话：027-59370525，邮 箱：；对本 文 件的有 关修 改意 见建 议请 反馈至 湖北 省计 量测 试技 术研究 院，联系 电话：027-81925159，邮箱：。DB42/T 1845.1 2022 V 引 言 结合我 省重 点用 能单 位能 耗在线 采集 工作 经验，通 过本文 件的 制定，建 立相 关能耗 监测 端设 备的 测试技术、统一 企业 端系 统 验收要 求，有 利于 湖北 省 重点用 能单 位能 耗在 线监 测项目 顺利 实施，确保 上 传省（市）平 台能 耗数 据质 量。DB/T 1845 拟由 两个 部 分构成，具 体如 下：第1 部 分：能耗 监测 端设 备测试 技术 规范。本 文件 用于指 导和 规范 我省 重点 用能单 位能 耗在线监测 系统 企业 端系 统 的 建设。在企 业端 系统 建设 过程中，通 过对 企业 端设 备硬件 功能 和软件功能 检验，实 现将 采集 到的重 点用 能单 位能 耗数 据安全、可 靠的 上传 至能 耗在线 监测 系统省级平 台，确保 企业 端系 统与省 级平 台顺 利对 接。第2 部 分：重点 用能 单位 端系统 验收 指南。本 文件 结合湖 北省 重点 用能 单位 能耗在 线监 测系统建设 的实 际情 况进 行编 制，具 体规 定了 湖北 省重 点用能 单位 申报 验收 的前 提条件、准 备材料、项 目验 收流 程、验收 形式等 内容。有 利于 指导 企业规 范开 展企 业接 入端 系统建 设工 作，加快湖 北省 重点 用能 单位 能耗在 线监 测系 统建 设工 作进度；确 保企 业接 入端 系统建 设完 成后的稳定、持 续、有效 的为 湖北省 重点 用能 单位 能耗 在线监 测系 统建 设工 作发 挥重要 作用。DB42/T 1845.1 2022 1 湖 北省重 点用能单 位能耗 在线监测 系统 第 1 部分：能耗监 测端设 备测试技 术规范 1 范围 本 文 件 规定 了 湖北 省 重点用 能 单 位能 耗 在线 监 测系统 能 耗 监测 端 设备 测 试的硬 件 功 能测 试、软 件功能测 试、可用 性测 试、以及测 试说 明和 流程 的要 求，描 述了 对应 的验 证方 法。本文件 适用 于按 照 重点 用能单 位能 耗在 线监 测系 统能耗 监测 端设 备技 术规 范、能 耗在 线监 测端设备 接口 协议 规范 所开 发的能 耗监 测端 设备 产品 的测试 与评 价。可 作为 能耗 监测端 设备 设计、开发、生产等 的技 术方 案检 验验 收和测 试的 规范 性要 求，也可作 为系 统工 程招 投标、建设 实施 和项 目验 收 中 有关能耗 监测 端设 备部 分的 测试方 法和 规范 性要 求。2 规范性 引用 文件 下列文 件中 的内 容通 过文 中的规 范性 引用 而构 成本 文件必 不可 少的 条款。其 中，注日 期的 引用 文件，仅该日 期对 应的 版本 适用 于本文 件；不注 日期 的引 用文件，其 最新 版本（包 括所有 的修 改单）适 用 于 本文件。GB/T 17626.2 电磁 兼容 试验和 测量 技术 静电 放电 抗扰度 实验 GB/T 17626.3 电磁 兼容 试验和 测量 技术 射频 电磁 场辐射 抗扰 度实 验 GB/T 17626.4 电磁 兼容 试验和 测量 技术 电快 速瞬 变脉冲 群抗 扰度 实验 GB/T 17626.5 电磁 兼容 试验和 测量 技术 浪涌（冲 击）抗 扰度 实验 GB/T 20277 信 息安 全技 术网络 和终 端隔 离产 品测 试评价 方法 GB/T 20279 信 息安 全技 术网络 和终 端隔 离产 品安 全技术 要求 JCTJ 005 信息 安全 技术 通用渗 透测 试检 测条 件 3 术语和 定义 下列术 语和 定义 适用 于本 文件。省（市）级 平台 provincial(municipal)energy consumption monitoring platform 部署在 省（市）相 关部 门，接收、存储、汇 总、分 析本地 区内 重点 用能 单位 能源相 关数 据，为本 地相关政 府部 门、用能 单位 提供应 用服 务的 机构，也 称省（市）级数 据中 心。重点用 能单 位 major energy consuming units 年综合 能源 消费 量一 万吨 标准煤 及以 上的 用能 单位 或国务 院有 关部 门或 省、自治区、直 辖市 人民 政府管理 节能 工作 的部 门指 定的年 综合 能源 消费 量五 千吨及 以上 不满 一万 吨标 准煤的 用能 单位。注：能源消费的核算单位是法人单位。能耗监 测端 设备 energy consumption monitoring terminal equipment DB42/T 1845.1 2022 2 放置在 重点 用能 单位，用 于采集 汇总 处理 用能 单位 能耗数 据并 将数 据上 传到 系统平 台的 设备，也 称端设备。数据接 入 data access 能耗监 测端 设备 从重 点用 能单位 现场 监控 仪表、分 布 式控制 系统（DCS）、现场 总 线控制 系统（FCS）、可编程 逻辑控 制器（PLC）、厂级 监控信 息系 统（SIS）、生 产执行 系统（MES)、管理 信息系 统（MIS）以及重 点用 能单 位资 源计 划管理 系统（ERP）等接 入 数据。数据上 传 data upload 能耗监 测端 设备 对数 据包 进行编 码，并通 过HTTPS（Hyper Text Transfer Protocol over Secure Socket Layer）协议 加密 后，将 数据 上传 到系 统平 台。内网主 机 internal host 能耗监 测端 设备 数据 接入 端主机 及相 应的 数据 采集 应用软 件系 统。注：内网主机负责与用能单位的各种自动化仪表及信息系统实现数据采集与协议解析，并将数据加密处理后通过安全数据交换单元传递至外部处理单元。外网主 机 external host 能耗监 测端 设备 数据 接收 端主机 及相 应的 应用 软件 系统。注：外网主机负责接收来自安全数据交互单元传递过来的加密数据，并对数据解密，文件解析验证、内部格式处理、本地存储与数据打包上传等功能。4 硬件功 能测 试 基本功 能测 试 硬件基 本功 能的 技术 要求 和验证 方法 见表1。表1 基本功 能测 试 序号 技术要求 验证方法 1 外观 目测 1.1 一体机结构设计，模块化结构可动态裁剪或扩展。1.2 系统设备结构合理、牢固，零部件连接应紧固无松动。1.3 双路冗余热备电源。1.4 显示屏，用于主机工作状态显示，便于现场维护操作。2 接口类型 检查说明书和实物 2.1 内网主机单元 2.1.1 数据接入串口（RS232/RS485）至少 2 路。2.1.2 数据接入以太网接口至少 2 路。2.2 外网主机单元 DB42/T 1845.1 2022 3 表 1 基本 功能 测试（续）序号 技术要求 验证方法 2.2.1 数据发送以太网接口至少 2 路。2.2.2 人机接口：至少支持 USB 接口3 个（含CA 证书接 口 1 个），VGA 或HDMI 接口1 个。3 硬件配置 检查说明书和实物 3.1 CPU：单主板应采用低功耗处理 器。3.2 内存：单主板内存容量应不小于 2GB。3.3 存储：采用无旋转部件的固态硬盘或电子盘。产品兼 容性（可 用性）核 查 4.2.1 符合GB/T 17626.2、GB/T 17626.3、GB/T 17626.4、GB/T 17626.5 中 的规 定，并 取得 具 备相应资 质的 第三 方检 验检 测机构 的检 测报 告。4.2.2 符合GB/T 20277、GB/T 20279、JCTJ 005 中 的规 定，并通过 具备 相应 资质 的第 三方检 验检 测机构的检 测认 证。4.2.3 取得计 算机 信息 系统 安全 专用产 品销 售许 可证。4.2.4 以上产 品认证 资格 审核所 需证明 材料，在端 设备测 试申请 表中作 为附 件一并 提交审 核。审 核 方在接受 相关 材料 时，检查 所提供 材料 的齐 全性，是 否符合 本文 件4.2.1、4.2.2、4.2.3 的要 求。5 软件功 能要 求测 试 能耗数 据采 集 5.1.1 SQL 协议 按 附录A描 述的 测试 环境 和 测试步 骤进 行测 试，端设 备上读 取的 数据 应与 测试PC 机的 数据 一致。5.1.2 OPC 协议 按附录B描 述的 测试 环境 和 测试步 骤进 行测 试，接收 数据应 与原 数据 相同。5.1.3 Modbus 协 议（含TCP 和 RTU 协议）按附录C描 述的 测试 环境 和 测试步 骤进 行测 试，接收 数据应 与原 数据 相同。5.1.4 DL/T645 协议 按附录D描 述的 测试 环境 和 测试步 骤进 行测 试，接收 数据应 与原 数据 相同。5.1.5 CJ/T188 协议 按 附录E描 述的 测试 环境 和 测试步 骤进 行测 试，接收 数据应 与原 数据 相同。5.1.6 手工录 入 按附录F 描述 的测试 步骤 进 行测试，执行a）步 骤后，数据应 录入成 功；执行b）步骤后，端设 备应提示数 据异 常，录入 失败。DB42/T 1845.1 2022 4 基础数 据处 理及 本地 存储 5.2.1 数据汇 总 按附录G 描述 的测试 步骤 进 行测试，执行a）步 骤、b）步 骤 后，能 耗监 测端设 备 应能 正确显 示每 个采集数据；执行a）步骤、b）步 骤、c）步 骤、d）步 骤后，通过 运算 的汇 总数 据值应 正确 无误，并 正确显示运 算结 果。5.2.2 数据导 出 按附录H描 述的 测试 步骤 进 行测试，应 提示 导出 成功。5.2.3 本地存 储 模拟写入6 个 月以 上 的实 时采 集 数 据存 入本 地 数据 库，应 可 以查 询和 导 出6个 月以 内 的 实时 采集 数据。数据传 输 5.3.1 数据断 点补 传 按附录I.1 描 述 的测 试 环境和 附 录I.2 描 述 的测 试 步骤进 行 测 试，能 耗 监测 端 设备 应 能 记录 没 有发送成功 的数 据，在下 一时 间窗补 发之 前没 有发 送成 功的 数 据，且在 时间 窗来 临后成 功补 发数 据。5.3.2 传输一 致性 按附录I.1 描 述 的测 试 环境和 附 录I.3 描 述 的测 试 步骤进 行 测 试，能 耗 监测 端 设备 应 提 示注 册 成功并获取 相应 的信 息。5.3.3 超时 与重 发 按附录I.1 描 述 的测 试 环境和 附 录I.4 描 述 的测 试 步骤进 行 测 试，能 耗 监测 端 设备 在 规 定时 间 内应收到回 应。未收 到回 应则 判断为 超时，超 时后 客户 端重发 请求 命令，重 发规 定次数 后应 收到 回应。数据上 报接 口 5.4.1 端设备 注册 按附录J.1 描 述的测 试步 骤 进行测 试，能 耗监 测端设 备应根 据端设 备注 册接口 提示注 册是否 成功 并获取相 应的 信息。5.4.2 用能单 位采 集数 据上 传 按附录J.2 描 述的测 试步 骤 进行测 试，能 耗监 测端设 备应成 功获取 返回 信息，并在省 级节点 中确 认上传的 数据。6 可用性 测试 身份认 证 6.1.1 检测被测 能耗 监测 端设备，能耗 监测端 设备 应 采用 了湖北 省平台 统一 要求 的 CA 数 字证书 进行DB42/T 1845.1 2022 5 身份验 证。6.1.2 对于采 用了 湖北 省平 台统 一要求 的 CA 数 字证 书 进 行 身份验 证的 能耗 监测 端设 备，检测 CA 数字证书的 签名，其 CA 数字 证 书的签 名 应 处于 有效 期、没被篡 改、没 被 吊销。6.1.3 检测采 用了湖 北省 平台统 一要求 的 CA 数字 证书 的 能耗检测 端设 备，端设备 应 能接 入省级（区域）节 点。6.1.4 检查端 设备，应 具备 内置 在端设 备主 机内 部 的USB 接口，供 CA 数 字认 证证 书U-Key 使 用。注：不应采用外露USB 接口，容易被 误拔导致丢失。状态告 警 按 附录K描 述的 测试 步骤 进 行测试，端设 备应 能监 测 计量器 具通 讯状 态，在b）步骤应 显示 并记 录计量器具 故障 告警。在b）步 骤后，省平 台应 接收 到端 设备对 计量 器具 故障 告警 信息。状态恢 复 按附录L 描述 的测试 步骤 进 行测试，系统 服务 应自动 恢复到 断电前 的状 态，并 自动重 发未完 成发 送的数据。严重设 备故 障 按附录M 描述 的测试 步骤 进 行测试，端设 备测 试过程 中，不 应出现 严重 的设备 故障问 题，如 硬件 烧掉，USB 接 口损 坏、软件 功 能无法 正常 使用 等。数据接 入能 力 按附录N描 述的 测试 步骤 进 行测试，省 平台 应正 常接 收到端 设备 上传 的完 整数 据。数据成 功率 按附录O描 述的 测试 步骤 进 行测试，计 算出 的数 据传 输成功 率应 达到99.9%以上。7 测试说 明及 流程 本文件 第4.2 条、第5.2 条、第5.3 条、第6.1 条 款要 求的测 试内 容应 全部 满足，任何 一条 不满 足即 视为测试 不合 格。端设备 测试 由参 与湖 北省 重点用 能单 位端 建设 的厂 家向省（市）级 平台 提出 申 请（测试 申请 表格 式参见附 录P），由省（市）级平台 委托第 三方 依据本 文件进 行测试，测 试后出 具湖 北省重 点用 能单 位能耗在 线监测 能耗 监测端 设备符 合性测 试报 告（参见附 录Q），证明 重点 用 能单位 实施中 用到 的端 设备是否 满足 项目 建设 要求。具体测 试流 程参 见附 录R。DB42/T 1845.1 2022 6 A A 附录A（规范 性）SQL 协 议的 测试 环境 和测 试步骤 A.1 SQL 协 议的 测试 环境 以Oracle、SQL Server2015 以上、MySQL 数 据库 作为 测试数 据来 源（任选 其一 即可），SQL 协议 的测试环境 见图A.1。图A.1 SQL 协 议测 试环 境 A.2 SQL 协 议的 测试 步骤 SQL协 议的 测试 步骤 如下：a)将被测 设备 与测 试所 需 PC 机接入 同一 路由 器，设置IP 地 址使 能耗 监测 端设 备 和测 试 PC 处于同一局 域网 网段（图 中 IP 地址为 示例）；b)建立测 试 PC 机 数据 库和 端 设备之 间的 连接；c)在端设 备上 读取 测 试 PC 机 的数据。DB42/T 1845.1 2022 7 B B 附录B（规范 性）OPC 协 议的 测试 环境 和测 试步骤 B.1 OPC 协 议的 测试 环境 OPC 协 议的 测试 环境 如图B.1。图B.1 OPC 协议 测试 环境 B.2 OPC 协 议的 测试 步骤 OPC 协 议的 测试 步骤 如下：a)将被测 设备 与测 试所 需 PC 机接入 同一 路由 器，设置IP 地 址使 能耗 监测 端设 备 和测 试 PC 处于同一局 域网 网段（图 中 IP 地址为 示例）；b)在测 试PC 端打 开OPC 测试 软件；c)在端设 备上 建立 与 OPC 测试 软件 的连 接。Eth0:10.20.100.110测 试PC 机Eth1:10.20.100.120能 耗 监 测 端 设 备DB42/T 1845.1 2022 8 C C 附录C（规范 性）Modbus 协 议（含 TCP 和 RTU 协议）的 测试 环境 和测 试步骤 C.1 Modbus 协 议的 测试 环境 Modbus 协议 的测 试环 境如 图C.1。图C.1 ModBusTCP&RTU 协 议测试 环境 C.2 Modbus 协 议的 测试 步骤 Modbus 协议 的测 试步 骤如 下：a)将被测 设备 与 测 试仪 表（或模拟 器）通 过 RS485 总 线连接；b)在端设 备配 置工 具软 件中 设置对 应的 串口 通讯 参数、仪 表 ID、采 样数 据点 地 址等信 息；c)开始通 讯测 试；d)被测设 备 与 MODBUS TCP 协议模 拟机 通 过 RJ45 网 线连接，设置 IP 地址 使 能耗监 测端 设备 和MODBUS TCP 协 议模 拟机 处 于同一 局域 网网 段（图 中IP 地 址为 示例）；e)在端设 备配 置工 具软 件中 设置对 应的 通讯 参数、仪 表 ID、采 样数 据点 地址 等 信息；f)开始通 讯测 试。DB42/T 1845.1 2022 9 D D 附录D（规范 性）DL/T645 协 议的 测试 环境 和测试 步骤 D.1 DL/T645 协 议的 测试 环境 DL/T645协议 的 测试 环境 如 图D.1。图D.1 DL/T645 协议 测试 环境 D.2 DL/T645 协 议的 测试 步骤 DL/T645 协 议的 测试 步骤 如 下：a)将被测 设备 与 测 试仪 表（或模拟 器）通 过 RS485 总 线连接；b)在端设 备配 置工 具软 件中 设置对 应的 串口 通讯 参数、仪 表 ID、采 样数 据点 地 址等信 息（图 中IP 地 址为 示例）；c)开始通 讯测 试。DB42/T 1845.1 2022 10 E E 附录E（规范 性）CJ/T188 协 议的 测试 环境 和测试 步骤 E.1 CJ/T188 协 议的 测试 环境 CJ/T188协议 的 测试 环境 如 图E.1。图E.1 CJ/T188 协议 测试 环境 E.2 CJ/T188 协 议的 测试 步骤 CJ/T188协议 的 测试 步骤 如 下：a)将被测 设备 与 测 试仪 表通 过 RS485 总 线连 接；b)在端设 备配 置工 具软 件中 设置对 应的 串口 通讯 参数、仪 表 ID、采 样数 据点 地 址等信 息（图 中IP 地 址为 示例）；c)开始通 讯测 试。DB42/T 1845.1 2022 11 F F 附录F（规范 性）手工录 入的 测试 步骤 手工录 入的 测试 步骤 如下：a)向 端设 备外 网主 机手 工录入 合法 数据；b)向 端设 备外 网主 机手 工录入 非法 数据；c)非 法数 据类 型包 含但 不限于 以下 类型：数据 格 式错误、数据 长度 错误、数据重 复、数 据值 偏 离正常范 围等。DB42/T 1845.1 2022 12 G G 附录G（规范 性）数据汇 总的 测试 步骤 数据汇 总的 测试 步骤 如下：a)采 集参 与通 讯测 试的 仪表上 至少 3 个有 效 数据；b)在 能耗 监测 端设 备上 显示所 采集 数据；c)通 过内 置的 数据 表达 式对采 集到 的数 据进 行加、减、乘、除等 运算；d)显 示运 算结 果。DB42/T 1845.1 2022 13 H H 附录H（规范 性）数据导 出的 测试 步骤 数据导 出的 测试 步骤 如下：a)基 于当 前测 试时 间，模拟存 储数 据；b)将 导出 数据 的时 间范 围设置 为一 个月；c)触 发能 耗监 测端 数据 导出事 务，获取 导出 数据；d)数 据导 出的 格式 要 求txt、CVS、XLS 等。DB42/T 1845.1 2022 14 I I 附录I（规范 性）数据传 输的 测试 环境 和测 试步骤 I.1 数据传 输的 测试 环境 测试环 境（见 图I.1）需 保 证能耗 监测端 设备、省级 数据中 心均接 入互 联网并 正常运 行。能 耗监 测端 设 备侧 配 备数 据 包监 测分 析 软件 和 数据 传 输平 台模 拟 器，用 于截 取 能耗 监测 端 与数 据 中心 进 行通信的数据 包以 及配 合测 试进 行异常 状态 模拟。图I.1 数 据传 输测 试环 境 I.2 数据断 点补 传测 试步 骤 数据断 点补 传的 测试 步骤 如下：a)省级平 台开 发单 位提 供数 据断点 补传 测试 接口 文档；b)在能耗 监测 端设 备中 配置 测试环 境使 用Internet 与 省级节 点进 行通 信；c)能耗监 测端 设备 按照 数据 断点补 传测 试接 口文 档向 省级节 点发 送数 据补 传信 息；d)省级节 点返 回信 息，其 中responseCode 字段 表示 传 输是否 成功 的状 态。I.3 传输一 致性 测试 步骤 传输一 致性 测试 步骤 如下：a)在能耗 监测 端设 备中 配置 测试环 境使 用“数据 接入 注册、传输 平台 模拟 器”进行通 信；b)能耗监 测端 设备 按照 向注 册平台 发送 请求；c)数据接 入注 册、传输 平台 模拟器 返回 信息，其 中responseCode 字 段返 回“0”。I.4 超时与 重发 测试 步骤 超时与 重发 测试 步骤 如下：DB42/T 1845.1 2022 15 a)在能耗 监测 端设 备中 配置 测试环 境使 用“数据 接入 注册、传输 平台 模拟 器”进行通 信；b)能耗监 测端 设备 向注 册平 台发送 请求。DB42/T 1845.1 2022 16 J J 附录J（规范 性）数据上 报接 口有 关测 试步 骤 J.1 端设备 注册 的测 试步 骤 端设备 注册 的测 试步 骤如 下：a)省平台 开发 单位 提供 端设 备注册 测试 接口 文档；b)在能耗 监测 端设 备中 配置 测试环 境使 用“数据 接入 注册、传输 平台 模拟 器”进行通 信；c)能耗监 测端 设备 按照 端设 备注册 测试 接口 文档 向注 册平台 发送 请求；d)数据接 入注 册、传 输平 台 模拟器 接收 返回 信息，根 据返回responseCode 字 段判断 端设 备接 口传输结 果状 态。J.2 用能单 位采 集数 据上 传测 试步骤 用能单 位采 集数 据上 传测 试步骤 如下：a)省平台 开发 单位 提供 用能 单位采 集数 据上 传测 试接 口文档；b)在能耗 监测 端设 备中 配置 测试环 境使 用Internet 与 省级节 点进 行通 信；c)能耗监 测端 设备 按照 用能 单 位采 集数 据上 传测 试接 口文档 向省 级节 点上 传采 集信息；d)省级节 点返 回信 息，其中responseCode 字段 表示 传 输是否 成功 的状 态。DB42/T 1845.1 2022 17 K K 附录K（规范 性）状态告 警测 试步 骤 状态告 警测 试步 骤如 下：a)进 入端 设备 系统 管理 界面，查看 状态 告警 功能；b)模 拟通 讯中 断情 况，查看端 设备 对计 量器 具状 态告警 功能；c)恢 复通 讯，查看 端设 备对计 量器 具状 态告 警功 能。DB42/T 1845.1 2022 18 L L 附录L（规范 性）状态恢 复测 试步 骤 状态恢 复的 测试 步骤 如下：a)进 入端 设备 系统 管理 界面；b)对 端设 备系 统数 据发 送情况 界面 进行 截图；c)断 开端 设备 电源 开关；d)重 新启 动端 设备；e)检 查端 设备 系统 数据 发送情 况。DB42/T 1845.1 2022 19 M M 附录M（规范 性）严重设 备故 障测 试步 骤 严重设 备故 障的 测试 步骤 如下：a)正 常进 行各 项端 设备 测试内 容；b)端 设备 试运 行一 个月 以上。DB42/T 1845.1 2022 20 N N 附录N（规范 性）数据接 入能 力测 试步 骤 数据接 入能 力的 测试 步骤 如下：a)接 入水 表、电表、气 表等计 量器 具；b)验 证数 据上 传情 况，在省平 台正 常接 收到 端设 备上传 的完 整数 据；c)通 过模 拟器 模 拟300 个以上 的数 据接 入点；d)验证 数据 上传 情况，在省平 台正 常接 收到 端设 备上传 的完 整数 据，延时 超过 60 秒 判定 为没 有接收到。DB42/T 1845.1 2022 21 O O 附录O（规范 性）数据成 功率 测试 步骤 数据成 功率 的测 试步 骤如 下：a)端设备 开始 测试 后，在运 行一个 月内 如出 现非 人为 的设备 硬件 损坏、计 算能 力不足、操 作系 统故障和 程序 死机 等情 况导 致不能 正常 工作，均 判定 为数据 成功 率 为 0；b)核 实 实际 传 输成 功的 有 效数 据 条数（同一 表具 在 同一 时 间点 的 多条 补传 数 据视 为 一条 有 效 数据），根 据上 传时 间间 隔 规则计 算应 传表 具数 据条 数，用两 者的 比值 来计 算 成功率，用百 分比表示，具体 见式(O.1)。P=有效条数 应传条数 100%(O.1)式中：P 数据 成功 率；Q 有效条数 实际 传输 成功 的有效 数据 条数；Q 应传条数 上传 时间 间隔 规则计 算应 传表 具数 据条 数。DB42/T 1845.1 2022 22 P P 附录P（资料 性）湖北省 重点 用能 单位 能耗 在线监 测系 统能 耗监 测端 设备测 试申 请表 表P.1 给出 了湖 北省 重点 用 能单位 能耗 在线 监测 系统 能耗监 测端 设备 测试 申请 表的式 样。表P.1 湖 北省 重点 用能 单 位能耗 在线 监测 系统 能耗 监测端 设备 测试 申请 表（盖单位公章）申请信息（申请单位填写）申请单位名称 单位所在地址 统一社会信用编码 申请日期 单位联系人 联系人职务 联系人电话 联系人邮箱 端设备品牌 端设备型号 端设备序列号 出厂日期 计划送测日期 申请所需材料 申请测试的端设备型号说明文件 测试规范 4.2 中产品认证资 格审核要求提供的证明材料 端设备实施案例相关证明材料（至少一份）其他资料：审核意见（审核单位填写）主管部门审核意见 签字/盖章：日期：DB42/T 1845.1 2022 23 Q Q 附录Q（资料 性）湖北省 重点 用能 单位 能耗 在线监 测系 统能 耗监 测端 设备符 合性 测试 报告 图Q.1 图Q.8 分别 给 出了 湖 北 省 重点 用 能 单位 能 耗在 线 监 测系 统 能 耗监 测 端设 备 符 合性 测 试 报告的封面、首 页、续页 的式 样。测 试 报 告 报 告编 号 项目名称：送检单位：委托单位：检测单位：图 Q.1 测 试报 告封 面式 样 DB42/T 1845.1 2022 24 报告编号：软件/系统名称 受检单位 端设备品牌 样品数量 端设备序列号 样品状态 端设备型号 测试起止日期 测试依据 测试情况说明 测试结论 签发日期：年 月 日 备注 测试人员:核验人员：批准人：图Q.2 测 试报 告首 页式 样 DB42/T 1845.1 2022 25 报告编号：序号 测试项目 技术要求 测试结果 1 外观检查 一体机结构设计。端设备结构合理、牢固，零部件连接应紧固无松动。双路冗余热备电源。2 接口类型测试 内网主机单元 数据接入串口（RS232/RS485）至少2 路。数据接入以太网接口至少2 路。外网主机单元 数据发送以太网接口至少2 路。人机接口 至少支持USB 接口3 个（含CA 证 书接口1 个），VGA 或HDMI 接口1 个。内外网隔离 能 耗 在 线监 测 端 设备 数 据接 入端 与 数 据发 送 端 之间 的 物理隔离和逻辑隔离。3 接口协议测试 SQL 协议 测试步骤：1)检 查 被 测 设 备 与 测 试 所 需PC 机 连 通 性，确 保 被 测 设备与测试所需PC 机连通；2)建立PC机与被测设备网络连接，确保网络连接正常，与SQL 协议互通；3)访问样本数据库，使用SQL协议，读取样本数据库。测试要求：端设备上读取的数据与样本数据库的数据值、序列一致。OPC 协议 测试步骤：1)检 查 被 测 设 备 与 测 试 所 需PC 机 连 通 性，确 保 被 测 设备与测试所需PC 机连通；2)待测PC 端打开OPC 模 拟 软 件，OPC 模 拟 器 向 被 测 端 设备发送样本数据。测试要求：端设备通过 OPC 协议采集到的 数据与模拟软件的生成值一致。图Q.3 测 试报 告续 页一 式 样 DB42/T 1845.1 2022 26 报告编号：序号 测试项目 技术要求 测试结果 3 Modbus 协议 测试步骤：1)将被测设备与测试仪表(或模 拟器)通过 RS485 总线连接；2)在端设备配置工具软件中设 置对应的串口通讯参数、仪表ID、采样数据点地址 等信息；3)开始通讯测试。测试要求：端设备采集到的实际值与模拟软件的生成值一致。Modbus 协议 测试步骤：1)将 被 测 设 备 与MODBUS TCP 协议 模 拟 机 通 过RJ45 网线连接；2)在端设备配置工具软件中设 置对应的通讯参数、仪表ID、采样数据点地址等信息；3)开始通讯测试。测试要求：端设备通过 Modbus TCP 协议采 集到的实际值与模拟软件的生成值一致，且符合 Modbus TCP 协议。DL/T645 协议 测试步骤：1)将被测设备与测试仪表(或模 拟器)通过 RS485 总线连接；2)在端设备配置工具软件中设 置对应的串口通讯参数、仪表ID、采样数据点地址 等信息；3)开始通讯测试。测试要求：端设备采集到的实际值与模拟软件的生成值一致。图Q.4 测 试报 告续 页二 式 样 DB42/T 1845.1 2022 27 报告编号：序号 测试项目 技术要求 测试结果 3 CJ/T188 协议 测试步骤：1)将被测设备与测试仪表通过RS485 总线连接；2)在 端 设 备 配 置 工 具 软 件 中 设 置 对 应 的 串 口 通 讯 参数、仪表ID、采样数据点地址 等信息；3)开始通讯测试。测试要求：端 设 备 采 集 到 的 实 际 值 与 测 试 仪 表 显 示 的 实 际 值 一致。手工录入 向端设备外网主机手工录入合法数据，数据录入成功。测试步骤：1、接入的端设备厂家；2、显示数据规则；3、按照数据规则录入。测试要求：录入数据成功。向端设备外网主机手工录入非法数据。测试步骤：1、接入的端设备厂家；2、显示数据规则；3、录入非法数据。测试要求：端设备提示数据异常，录入失败。4 基础数据处理与本地存储测试 数据汇总 通过运算后的汇总数据值正确无误。端设备采集到的数据与原数据做对比。应支持能耗数据汇总计算功能，可将多项能耗数据合并成一个汇总的能耗数据。应至少支持数据累加、相减、等逻辑计算功能。数据导出 根据湖北省重点用能单位能耗在线监测系统能耗监测端设备测试技术规范，设置 导出的起始时间，在设置的起始时间段，导出的数据与数据列表一致，导出成功。图Q.5 测 试报 告续 页三 式 样 DB42/T 1845.1 2022 28 报告编号：序号 测试项目 技术要求 测试结果 4 本地存储 根据湖北省重点用能单位能耗在线监测系统能耗监测端设备测试技术规范，设置 查询的起始时间，导出数据，导出的数据与数据列表一致，导出成功。5 数据传输性能测试 数据补传 能耗监测端设备应记录没有发送成功的数据，在下一时间窗补发之前没有发送成功的数据，且在时间窗来临后成功补发数据 数据补发：补传上来的数据，采集时间正常，补传时间为“重新连接之后的上传时间”。传输一致性 测试步骤：1)在能耗监测端设备中配置测试环境使用“数据接入注册、传输平台模拟器”进行通信；2)能耗监测端设备按照向注册平台发送请求；3)数据接入注册、传输平台模拟器返回信息，其中responseCode 字段返回“0”。测试要求：在能耗监测
