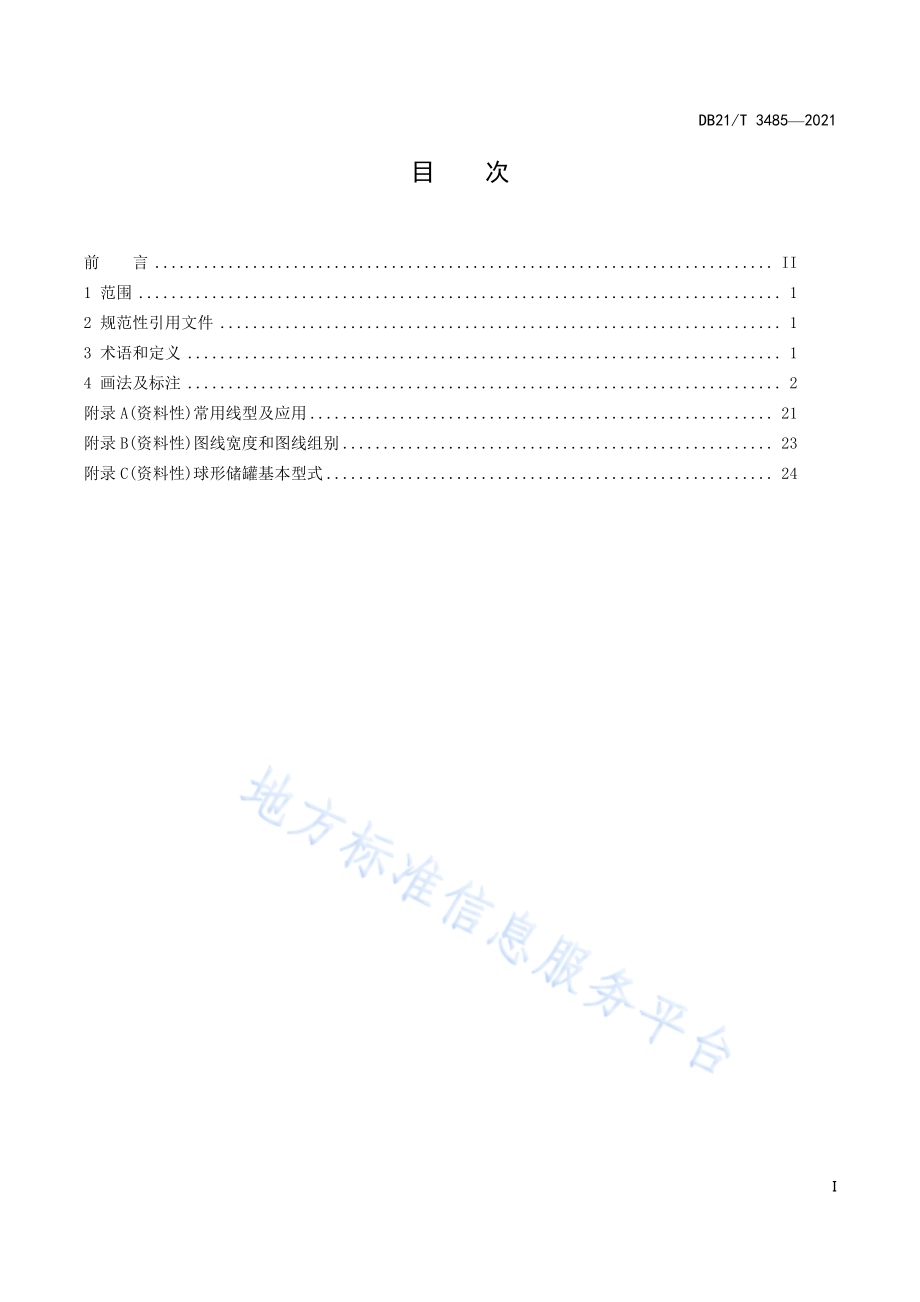

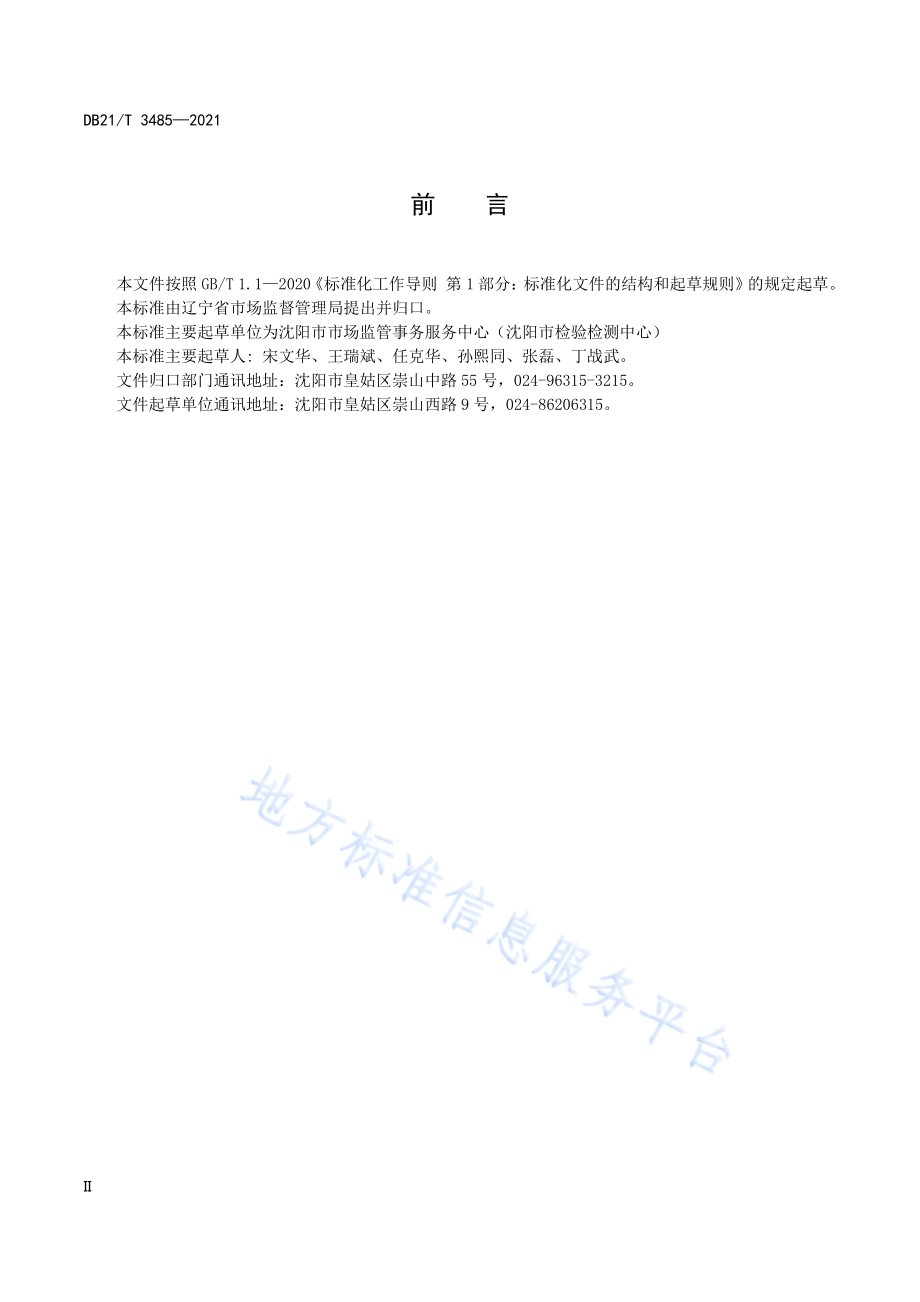

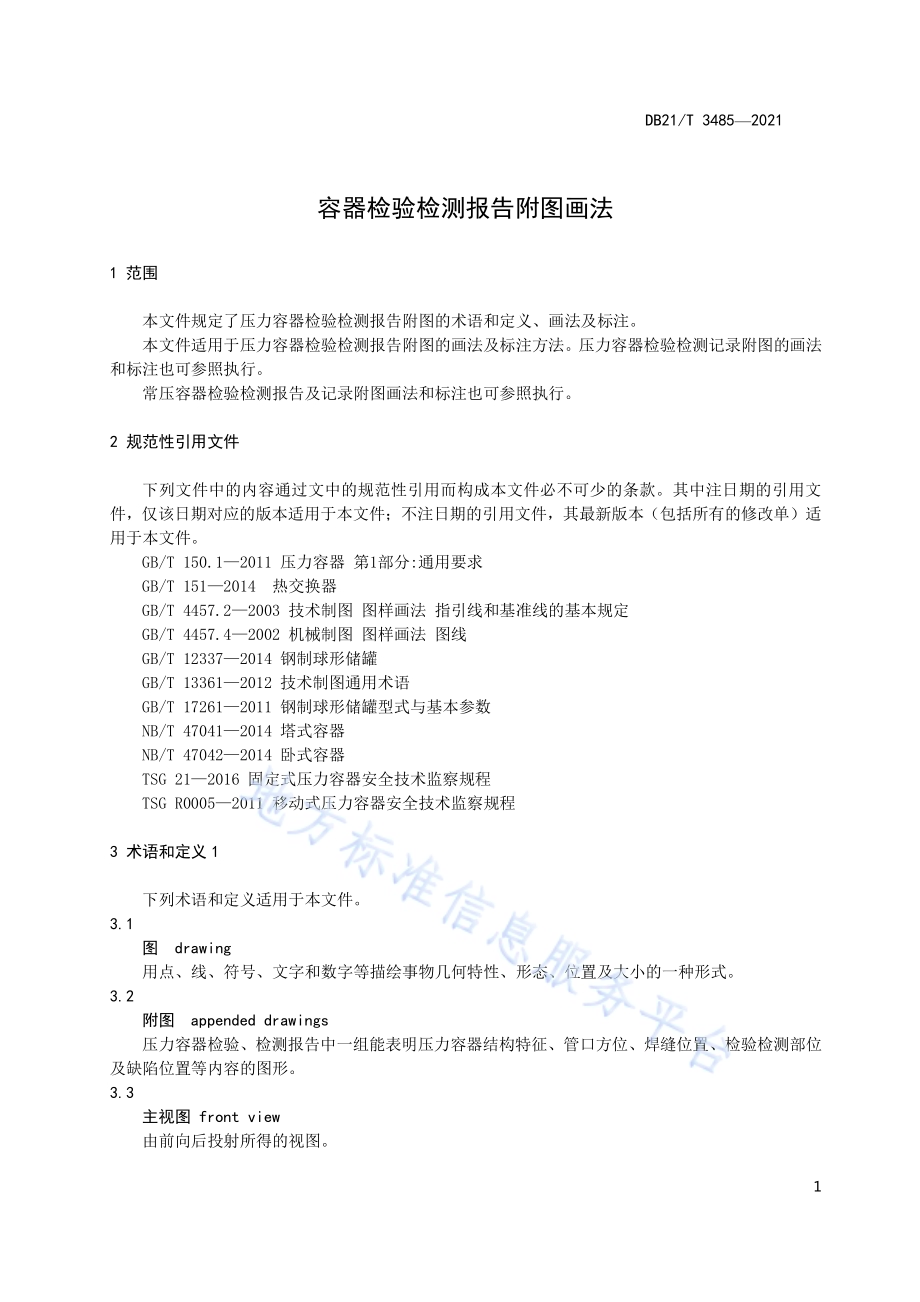

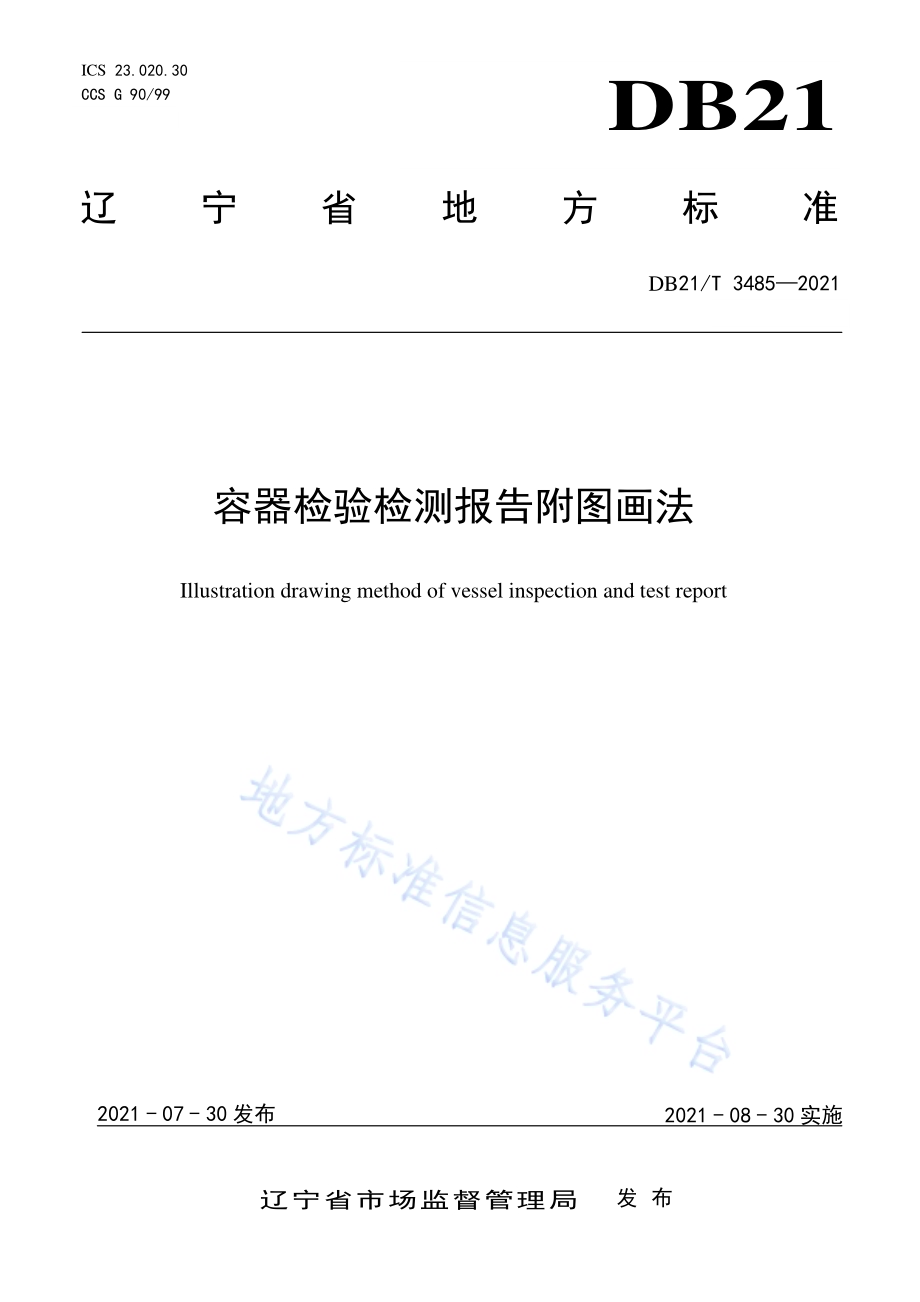

ICS 23.020.30 CCS G 90/99 DB21 辽宁省地方标准 DB21/T 3485 2021 容器检验 检测报告 附图画法 Illustration drawing method of vessel inspection and test report 2021-08-30 实施 2021-07-30 发布 辽 宁 省 市 场 监 督 管 理 局 发布 DB21/T 3485 2021 I 目 次 前 言.II 1 范围.1 2 规范 性引 用文 件.1 3 术语 和定 义.1 4 画法 及标 注.2 附录 A(资 料性)常用 线型 及应用.21 附录 B(资 料性)图线 宽度 和图线 组别.23 附录 C(资 料性)球形 储罐 基本型 式.24 DB21/T 3485 2021 II 前 言 本文件 按 照GB/T 1.1 2020 标准 化工 作导 则 第1 部分：标 准化 文件 的结 构 和起草 规则 的规 定起 草。本标准 由 辽 宁省 市场 监督 管理 局 提出 并归 口。本标准 主要 起草 单位 为沈 阳市市 场监 管事 务服 务中 心（沈阳 市 检验 检测 中心）本标准 主要 起草 人:宋文 华、王 瑞斌、任 克华、孙 熙同、张磊、丁 战武。文件归 口部 门通 讯地 址：沈阳市 皇姑 区崇 山中 路 55 号，024-96315-3215。文件起 草单 位通 讯地 址：沈阳市 皇姑 区崇 山西 路9 号，024-86206315。DB21/T 3485 2021 1 容 器检验 检测报告 附图画 法 1 范围 本 文件 规定 了压 力容 器检 验 检测 报告 附图 的术 语和 定义、画法 及标 注。本 文件 适用 于压 力容 器检 验 检测 报告 附图 的画 法及 标注方法。压力 容器 检验 检测记 录附 图的 画 法和标注 也可 参照 执行。常压容 器检 验检 测报 告及 记录附 图画 法和 标注 也可 参照执 行。2 规范 性引 用文 件 下 列 文 件 中 的 内 容 通 过 文 中 的 规 范 性 引 用 而 构 成 本 文 件 必 不 可 少 的 条 款。其 中 注 日 期 的 引 用 文件，仅该 日期 对应 的版 本 适用于 本文 件；不 注日 期 的引用 文件，其最 新版 本（包 括所 有的 修改 单）适用于本 文件。GB/T 150.1 2011 压力 容 器 第1 部分:通 用要 求 GB/T 151 2014 热 交换 器 GB/T 4457.2 2003 技术 制图 图样 画法 指引 线和 基准线 的基 本规 定 GB/T 4457.4 2002 机械 制图 图样 画法 图线 GB/T 12337 2014 钢制 球 形储罐 GB/T 13361 2012 技术 制 图通用 术语 GB/T 17261 2011 钢制 球 形储罐 型式 与基 本参 数 NB/T 47041 2014 塔式 容 器 NB/T 47042 2014 卧式 容 器 TSG 21 2016 固定 式压 力 容器安 全技 术监 察规 程 TSG R0005 2011 移 动式 压力容 器安 全技 术监 察规 程 3 术语 和定 义1 下列术 语和 定义 适用 于本 文件。3.1 图 drawing 用点、线、符号、文 字和 数字等 描绘 事物 几何 特性、形态、位 置及 大小 的一 种形式。3.2 附图 appended drawings 压力容 器检 验、检测 报告 中一组 能表 明压 力容 器结 构特征、管 口方 位、焊 缝 位置、检验 检测 部位及缺陷 位置 等内 容 的 图形。3.3 主视图 front view 由前向 后投 射所 得的 视图。DB21/T 3485 2021 2 3.4 俯视图 top view 由上向 下投 射所 得的 视图。3.5 示意图 schematic 采用主 视图 或俯 视图 画法，用图 形，辅以 文字 及符 号，表 达压 力容 器结 构特 征的图 形。3.6 展开图 expanded view 将压力 容器 筒体 和封 头 表 面形体 结构 在平 面上 展开 摊平后，用于 记录 压力 容 器的焊 缝位 置、管 口方位、检验 检测 部位、检 测比例 以及 缺陷 位置 的图 形。展开图 显示 可视 表面 为压 力容器 外表 面的 叫外 展图，显示 可视 表面 为压 力容 器内表 面的 叫内 展图。3.7 局部图 partial view 将示意 图或 展开 图中 压力 容器的 某一 结构 部位 按大 于原图 形进 行绘 制，用于 说明局 部结 构特 征、检验检 测部 位或 缺陷 位置 的辅助 图形。3.8 指引线 leader line 指引线 为细 实线，它 以明 确的方 式建 立图 形表 达和 附加的 字母 数字 或说 明之 间联系 的线。3.9 基准线 reference line 与 指引 线相 连的 水平 或竖 直的细 实线，可 在上 方或 旁 边注 写附 加说 明。4 画法 及标 注 4.1 附图 组成 及要 求 附图一 般由 压力 容 器 示意 图、展开 图、局部 图以 及相 应的标示 组成，应 能表 达 压力容 器结 构特 征、焊接接 头 位 置、管口 方位、检验 检测 部位、缺 陷位 置等内 容。4.2 附图 画法 4.2.1 一 般要 求 4.2.1.1 线 型规 定 压力 容器 轮廓 线 用 粗实 线 表示，中 心线 用 细 点画 线表示，焊 接接 头 用 粗实 线 表示，特 定区 域用 细双点画 线圈 划表 示，已 检测 焊 接接 头必要 时 用加 粗实 线 表示。不可 见轮 廓线 及焊 接接头 用 粗 虚线 表示，展开线 用细 双点 画线 表示。附图 绘制 可不 按比 例。如图 1（可见 焊缝为 实线 图）、图2（不可见 焊缝为虚线 图）、图3（特定 区域 双 点画 线画法 图）所示。图 线用 法参 见附录 A、附录 B。4.2.1.2 示 意图 方位 示意 图的0 180 显 示压力 容器 的可 视面，180 360 显示 压力 容器 的 不可视 面(背面)。4.2.1.3 展 开图 方位 DB21/T 3485 2021 3 展开图 方位 应与 示意 图相 对应，展开 图的0180 范围 内显 示的 接管 及焊 接接头 须对 应示 意 图的可视 面，展开 图 的180 360 范围 内显 示的 接 管及焊 接接 头 对 应示 意图 的不可 视面(背面)。4.2.1.4 外展 图与 内展 图 展开图 一般 采用 压力 容器 外表面 可视 的展 开面 法，当展开 图采 用外 展图 时，须 在图 示上 注明 是 外展图。当 展开 图采 用内 展 图时，须 在 图示 上注 明是 内展图。如果采 用外 展图 不能 完整 表达所 需的 压力 容器 内外 表面信 息，如存 在保 温层 的压力 容器 以及 夹 套压力容 器，可绘 制压 力容 器内展 图，使压 力容 器内 表面可 视。如夹 套压 力容 器的内 筒内 展图，指 的是位于夹 套压 力容 器内 筒看 到的 内 筒体 内表 面情 况。4.2.1.5 局部 图布 置 局部图 可画 在示 意图、展 开图的 上部 或下 部，也可 单独附 页示 画。局部 图应 有标注 说明，表 达出与示意 图、展开 图的 对 应 关系。如 图 4（立式 压力 容器示 意图 及展 开图）所示。注：以接管D1 中心线 为 0 向 外展开 图1 可 见 焊 缝 为 实 线 图 DB21/T 3485 2021 4 注：以接管D1 中心线 为 0 向 外展开 图2 不可见 焊缝为 虚线图 注：以接管D1 中心线 为 0 向 外展开 图 3 特定 区域 双点 画线 画法图 4.2.2 立 式压 力容 器附 图 布置 DB21/T 3485 2021 5 4.2.2.1 立 式容 器示 意图 方位 立式压 力容 器示 意图 一般 可 选择 人孔 位置 为 90 位 置，可视 面的 左端 为 0，中间位 置（即 人孔）为90，右 端为180。立 式压力 容器 示意 图也可 选择 接管、人孔 等典 型管 孔位 置为0、90 或180 位置，塔式 压力 容器 可选 择人孔 为 0 或90 位置。分别 如图 4（立式 压力 容器示 意图 及展 开图）所示、图 10（塔 式容 器示 意 图及展 开图）所示。4.2.2.2 立 式容 器展 开图 方位 立式压 力容 器展 开图 的0、90、180、270、360 排序 为自 左至 右。立式压 力容 器在 筒体展开图 的 90 位置 线的 上、下 适当 位置，应 对应 画 出上、下 封头 的展 开图 即 俯视图，如图 4（立式 压力容器 示意 图及 展开 图）所示。4.2.2.3 立 式容 器附 图布 置 立式压 力容 器的 附图 布置：示 意图（也 可在 方案 中 画出）居 左、展开 图居 右。示 意图 与展 开图 所示内容 应相 互对 应，定位 角度值 应标 注在 示意 图及 展开图 相应 位置 的上 部。如图4（立式 压 力容 器示意图及 展开 图）所示。4.2.3 卧 式压 力容 器附 图布置 4.2.3.1 卧 式容 器示 意图 方位 卧式压 力容 器示 意图 一般 选择可 视面 的 上 端为 0，中间 位置 为 90，下 端为 180。卧 式 压力容器示 意图 也可 选择 接管、人孔 等典 型管 孔位 置 为0、90 或180 位置。4.2.3.2 卧 式容 器展 开图 方位 卧式压 力容 器展 开图 的0、90、180、270、360 的排 序自 上至 下。在 筒体展 开图 的 90 位置线 的左、右 适当 位置，对应画 出左、右 封头 的展 开图。如图5（U 形管 式换 热器示 意图 及展 开图）、图6（釜式 重沸 器示 意图 及展开 图）所示。4.2.3.3 卧 式容 器附 图布 置 卧式压 力容 器的 附图 排列 要求：示 意图 居上、展 开图 居下。示 意图 与展 开图 所 示内容 应相 互对 应，定位角 度值 应标 注在 示意 图及展 开图 相应 位置 的左 侧，如图 5（U 形管 式换 热器示 意图 及展 开图）、图6（釜式 重沸 器示 意图 及展开 图）所示。DB21/T 3485 2021 6 注：以接管D1 中心线 为 0 向 外展开 图4 立式 压力 容器 示意 图及展 开图 注：以接管D1 中心线 为 0 向 外展开。图5 U 形 管式 换热 器示 意 图及 展 开图 DB21/T 3485 2021 7 注：以接管D1 中心线 为 0 向 外展开。图6 釜式 重沸 器示 意图 及展开 图 4.2.4 特 殊结 构压 力容 器附图 画法 4.2.4.1 夹 套式 容器 夹套压 力容 器，若 外部 夹 套和内 部筒 体均 有检 测时，展 开图 应分 别绘 制，夹套 部分应 绘制 外展 图，内部筒 体应 绘制 内展 图。如图 7（夹 套压 力容 器夹 套外展 图）、图 8（夹套 压力容 器内 筒内 展图）所示。4.2.4.2 锥 形封 头容 器 锥形封 头压 力容 器，锥形 封头展 开图 定位 角度 应和 筒体展 开图 角度 一致，如图 9（锥形 封头 压力容器示 意图 及展 开图）所 示。4.2.4.3 塔 式容 器 塔式压 力容 器，因其 结构 的特殊 性，示意 图和 展开 图可选 用两 种方 法示 画，一种是 整体 示画，另一种是 分段 示画，如 图10（塔式 容器 示意 图及 展开 图）所示。4.2.4.4 球 形储 罐容 器 球形储 罐 按 结构 型式 分为 桔瓣式 和混 合式，又根 据 带板数 量分 为三 带至 七带 式结构，各带 板名 称和代表 符号 为 赤 道带 为A，上温 带 为 B，下温 带为C，上寒 带 为 D，下寒 带为E，上极 为 F，下 极为G，详见附录 C。DB21/T 3485 2021 8 球形储 罐 示 意图 可参 考附录 C 绘 制。示意 图 上 选择 朝北方 向 为 正面，中 间（正北）为 0，顺时针转左 侧 为90、右 侧为270。罐体 展开 图分 三部 分：上 极 板 展开 图、带 板展 开图和 下极 板展 开图。球形储 罐 附 图布 置及 展开 图画法 如 图 11（球 形储 罐 示意图 及展 开图）所 示。球形储 罐 支 柱编 号宜 沿球 形储 罐 0360 进行 编 排；球 形储 罐 支 柱以 汉语 拼音 Z 表 示，按支柱编号 顺序 分别 为 Z1、Z2、Z3.Zn。4.2.4.5 非 圆形 截面 容器 非圆形 截面 容器，示 意图 可选择 铭牌 侧为 正面，如图 12 所示。4.3 附图 标示 附图标 示包 括容 器各 种焊 接接头 位置 及编 号、检 验 检测位 置及 编号、缺陷 位 置及编 号等 内容 的确定与标 注。4.3.1 焊 接接 头 标 示 4.3.1.1 焊 接接 头 标 示原 则 按照GB/T 150.1 中4.5.1 规定的 焊接 接头 的 A、B、C、D、E 五 种类 型及 同类 型焊接 接头，在 容器（球 形储 罐 除 外）附图 上焊接 接头 标示 由英 文字 母 A、B、C、D、E 及阿拉 伯数字 组成，英 文 字 母表示焊 接接 头类 型，字母 右侧的 阿拉 伯数 字表 示 焊 接接头 顺序 号。焊接 接头 标示均 在展 开图 上标 注。例如A1、A2、B1、B2。如图 14（检 测方 法、检测 部 位及检 测比 例标 注图）所 示。注：以接管D1 中心线 为 0 向 外展开。图 7 夹套 压力 容器 夹套 外展图 DB21/T 3485 2021 9 图 8 夹套 压力 容器 内筒 内展图 DB21/T 3485 2021 10 注：以接管D1 中心线 为 0 向 外展开。图 9 锥形 封头 压力 容器 示意图 及展 开图 4.3.1.2 接 管焊 接接 头标 示 压力容 器本 体上 的接 管 标 注参 照 GB/T 150.1-2011 4.5.1 的规 定，即接 管 焊 接 接头 可 用字 母 A、B、C、D 或E 标注。字 母 右 侧 用阿拉 伯数 字表 示 焊 接接 头 顺序 号。压 力容 器接 管 顺序按 照从 上到 下、从 左至右的 原则 排序。接管 焊 接接头 标示 以圆 线（或 半 圆线）在 展开 图 相 应位 置 画出，并 标注 编号，接管焊接接 头标示 在 示意 图接 管附近 适当 位置，如图 4（立式 压力 容器 示意 图及 展开图）、图 5（U 形管式换热 器示 意图 及展 开图）所示。4.3.1.3 立 式容 器焊 接接 头编号 立式压 力容 器焊 缝编号 顺序：B 类接 头 自 上而 下排 序，A、C、D 类 接头 按 照 自上 而 下、自左 至 右排序编 号。4.3.1.4 卧 式容 器焊 接接 头编号 卧式压 力容 器焊 缝编号 顺序：B 类接 头 自 左至 右排 序，A、C、D 类接 头 自 左至 右、自上 而下(0360)排序 编号。4.3.1.5 球形 储罐 容 器焊 接接头 标示 球形储 罐 焊 接接 头编号 原 则：DB21/T 3485 2021 11 带板与 带板 纵向 连接 接头 编号，由 带板 符号 加数 字 组成，如A1、A2、A3.An，B1、B2、B3.Bn，C1、C2、C3，等等；带板与 带 板（或极 板）环 向 连接接 头编 号由 两个 字母 组成，例 如五 带 球 形储 罐 环向焊 缝编 号 为 FB、BA、AC、CG；极板拼 接接 头编 号，由极 板符号 和数 字组 成，如上 极板拼 接焊 缝编 号 为F1、F2、F3.Fn，下极板拼接 焊缝 编号 为 G1、G2、G3.Gn；支柱与 球壳 板连 接的 角焊 缝 编号 与支柱 编 号相 同，即 分别 为Z1、Z2、Z3.Zn。球形储 罐 焊 缝标 注：环 缝 标注在 上 部 中间 位置，纵 缝标注 在中 部位 置，如 图 11（球 形储 罐示 意图及展开 图）所示。4.3.2 测 厚点 标示 4.3.2.1 测 厚点 标示 原则 测厚点 位置 和编号 在 附图 上用.及 阿拉 伯数 字表示，测厚 点编号 顺 序应 按上(左)封头、筒体、下(右)封头、接管 的顺 序 原则依 次进 行排 序编号。测厚点 标示 均在 展开 图上 标注，如 图 13（测 厚点 标示示意 图）所示。4.3.2.2 封 头测 厚点 编号 封头测 厚点 按 照0360 顺序 及中 间点 方向 逐一 编号。4.3.2.3 接 管测 厚点 标示 接管测 厚点 顺序，按照 从 0 360 或从 上到 下，从 左至右 原则 排序，标注 编 号。若接 管测 厚点无法在 展开 图上 准确 表示，可画 局部 图标 注。如图13（测 厚点 标示 示意 图）所示。4.3.2.4 立 式容 器测 厚点 编号 立式压 力容 器筒 体测 厚点 顺序，按照 从左 到右(0360)、从上 到下 的原 则逐一 编号。4.3.2.5 卧式 容器 测厚 点 编号 卧式压 力容 器筒 体测 厚点 顺序，按照 从上 到下(0360)、从左 到右 的原 则逐一 编号。4.3.2.6 球 形储 罐容 器 测 厚点编 号 球形储 罐 测 厚点 编号 顺序，球壳 板一 般可 按照 从上 而下，上、下 极板 可按 自 左至右 的原 则排 序编号，测 点序 号前 应加 球壳 板号。4.3.3 检 验检 测部 位标 示 焊缝检 验检 测部 位在 附图 中 应有 文字 注解 说明 检测 的方法、比 例及 长度（如MT：A1 焊 接接 头内表面，检测 比 例30%，检 测 长度 为 L1 或1000mm）。母材 检测 部位 及区 域在 展开图 中应 用 细 双点 画线表示该 特定 区域。如 图14（检测 方法、检 测部 位及 检测比 例标 注 图）所示。4.3.4 缺 陷标 示 4.3.4.1 缺 陷编 号 检 验检 测发 现的 缺陷 用字 母“Q”表 示，若 一台 压力 容器发 现多 处缺 陷，可在“Q”右侧 用阿 拉伯数字表 示缺 陷数 量，按顺 序编号。DB21/T 3485 2021 12 4.3.4.2 缺 陷标 注 缺陷应 在展 开图 中相 应位 置 用指 引线 准确 标注，并 在基准 线上 方或 基准 线指 引线后 面填 写检 出 缺陷编号。应在展 开图 或注 解说 明 中 标注缺 陷 的 定量 数值 与定 位数值。定 量 数值，根据 其类型 可标 出缺 陷 长度、高度、深度、面积；定 位数值，应 以距 缺陷 最 近的纵、环缝 为基 准，标 注距离 或定 位角 度。如 图15（缺 陷位 置及 标注 图）所示。4.3.5 局部 未 拆除 外隔 热 层 的标 示 压 力容 器检 验检 测时，外 隔热 层 可 能没 有全 部 拆除，可 将未 拆区 域或 拆 除区域 用 细 双点 画线 将特定区域 以方 框形 式在 附图（示意 图和 展开 图）上标注说明。拆 除区 域检 验检 测部位 标示 按本 文件 各种压力容 器相 应规 定进 行，如图 3（特 定区 域双 点 画 线画法 图）所示。DB21/T 3485 2021 13 注：以接管D1 中心线 为 0 向 外展开（a）整体 式画 法 图 DB21/T 3485 2021 14 注：以接管 D1 中心线 为 0 向 外展开（b）分段 式画 法 图 图10 塔 式容 器示 意图 及 展开图 DB21/T XXXX XXXX 15 注：以下极极中板北侧为 0，顺时针向外展开 图11 球 形储 罐 示 意图 及 展开图 DB21/T 3485 2021 16 注：以铭牌侧为可视图正面，容器 顶板上端线为展开线向外展开 图12 矩 形容 器示 意图 及 展开图 DB21/T 3485 2021 17 注：1、以接管 D1 中心线为0 向外展开；2、测厚点在轴线上距接管及相应焊缝 50mm，其中1 和10 测 厚点位于封头顶点。（a）容器 测厚 点标 示示 意 图 注：测厚点在轴线上距筒体外表面 50mm。（b）接管 测厚 点标 示示 意 图 图13 测厚 点标 示示 意图 DB21/T 3485 2021 18 注：以接管D1 中心线 为 0 向 外展开，MT:A1 焊接接头内表面-xx%；MT:A2 焊接接头内表面-xx%；MT:B1、B2 焊接接头内表面-xx%；MT:D1 焊接接头内表面-xx%；UT：S1 区域外表面。（a）无定 位尺 寸画 法 图 DB21/T 3485 2021 19 注：以接管D1 中心线 为 0 向 外展开 MT:A1 焊接接头内表面-xx%；MT:A2 焊接接头内表面-xx%；MT:B1、B2 焊接接头内表面-xx%；MT:D1 焊接接头内表面-xx%；UT：S1 区域外表面，面积为：L5L6。PT：管板与换热管角焊缝DN-50%；（b）有定 位尺 寸画 法 图 图 14 检 测方 法、检测 部 位及检 测比 例标 注 图 DB21/T 3485 2021 20 注：以接管D1 中心线 为 0 向 外展开 Q1:未焊透；Q2:腐蚀坑；Q31:裂纹，Q32：裂纹。图15 缺 陷位 置及 标注 图 DB21/T 3485 2021 21 附录 A(资料 性)常用线 型及 应用 常用线 型及 应用 见 表 A.1，表中第 一列 代码 根 据GB/T 4457.4 2002 机械 制图 图样画法图线 给 出。A.1 线 型及 应用 代码 No.线型 一般应用 01.1 细实线.1 过渡线.2 尺寸线.3 尺寸界 线.4 指引线和基准线.5 剖面线.6 重合断面 的轮廓线.7 短中心线.8 螺纹牙底线.9 尺寸线的起 止线.10 表示平面 的对角线.11 零件成形前的弯折线.12 范围线及 分界线.13 重复要素表示线，例如:齿 轮的齿根线.14 锥形结构的基面位置线.15 叠片结构位置线，例如:变 压器叠铜片.16 辅助线.17 不连续同一表面连线.18 成规律分布的相同要 素连 线.19 投影线.20 网络线 波浪线.21 断裂外边界线；视图与剖 视图的分界线 双折线.22 断裂外边界线:视图与剖视 图的分界线 DB21/T 3485 2021 22 表 A.1(续)代码 线型 一般应用 01.2 粗实线.1 可见棱边线.2 可见轮廊线.3 相贯线.4 螺纹牙 顶线.5 螺纹长度终止线.6 齿顶圆(线).7 表格图，流程图中的主要表 示线.8 系统结构线(金属结构工程).9 模样分型线.10 剖切符号用线 02.1 细虚线.1 不可见棱边线.2 不可见轮廓线 02.2 粗虚线.1 允许表面处理的表示线 04.1 细点画线.1 轴线.2 对称中心线.3 分度圆(线).4 孔系分布的中心线.5 剖切线 04.2 粗点画线.1 限定范围表示线 05.1 细双点画线.1 相邻辅助零件的轮廓线.2 可动零件的极限位置的轮 廓 线.3 重心线.4 成形前轮廊线.5 剖切面前的结构轮 廓线.6 轨迹线.7 毛坯图中制成品的轮 廓线.8 特定区域线.9 延伸公差带表示线.10 工艺用结构 的轮廓线.11 中断线 在一张图样上一般采用一种线型，即采用波浪线或双折线。DB21/T 3485 2021 23 附录 B(资料 性)图线宽 度和 图线 组别 表 B.1 给出 了图 线宽 度和 图线组 别，在图 样中 采用 了粗细 两种 线宽，他 们之 间的比 例为2:1。表B.1 图 线宽 度和 图线 组 别 单位：mm 线型组别 与线型代码对应的线型宽度 01.2；02.2；04.2 01.1；02.1；04.1；05.1 0.25 0.25 0.13 0.35 0.35 0.18 0.5 0.5 0.25 0.7 0.7 0.35 1 1 0.5 1.4 1.4 0.7 2 2 1 优先采用的图线组别。DB21/T 3485 2021 24 附录 C(资料 性)球形储 罐基 本型 式 图C.1 桔 瓣式 三带 球形 储 罐 图 C.2 桔 瓣式 四带 球形 储 罐 图C.3 桔 瓣式 五带 球形 储 罐 图 C.4 桔 瓣式 六带 球形 储 罐 图C.5 桔 瓣式 七带 球形 储 罐 图 C.6 混 合式 三带 球形 储罐 DB21/T 3485 2021 25 图C.7 混 合式 四带 球形 储 罐 图 C.8 混 合式 五带 球形 储 罐 图C.9 混 合式 六带 球形 储 罐 图 C.10 混 合式 七带 球形 储罐 图C.11 桔 瓣式 球形 储罐 极带板 图C.12 混 合式 球形 储 罐 极带板 DB21/T 3485 2021 26 DB21/T 3485 2021 容器检验检 测报告附图画法 标 准释义 标准编制 组 2021 年 07 月 DB21/T 3485 2021 27 前 言 在压力容器检验检测报告中，以附图形式标示设备总体结构、焊接接头位置与类别、检验检测的范围、缺陷位置、缺陷尺寸等内容，可以为同一台压力容器下一周期的检验提供准确有效的数据支撑，避免重复检验，从而为企业减少检验费用；另外，对缺陷准确定位和定量标示也可为压力容器合于使用评价（见TSG21-2016 固定式压力容器安全技术监察规程 第7.1.7条和第8.9条规定）提供精准的科 学依据，进而提高压力容器使用的安全性和经济性。因此，规范检验检测报告附图 的画法和标注方法尤为重要，从压力容器检验、使用和安全管理等方面都具有极大的经济效益和社会效益。我国部分省份已经制定了压力容器检验检测报告附图相关的地方标准，目前我省尚无关于压力容器检验检测报告附图画法的统一标准。为规范附图的画法及标注，提高检验检测效率和准确性，提高压力容器使用安全性和经济性，沈阳特种设备检测研究院于 2019 年4 月向辽宁省市场监督管理局申请立项，编制辽宁省地方标准容器检验检测报告附图画法。标准编制过程分为三个阶段：第一阶段，收集分析国内外相关资料，包括国内外有关压力容器附图画法的法律、法规、标准规范、实用教材等；第二阶段，通过对多地市特检机构压力容器检验检测报告中附图画法进行总结研究，结合我省压力容器的实际情况，提出相应的压力容器检验检测报告附图画法草案；第三阶段，编制标准草案，向省内相关科研单位、检验检测单位、压力容器制造单位、压力容器使用单位等行业专家征求意见，对标准草案进行修改、定稿。为更好地理解和运用 容器检验检测报告附图画法 标准，标准编写组编写了本标准释义。本标准释义仅为配合理解 容器检验检测报告附图 画法 标准之用，不可作为标准的替代文件，仅供参考。由于编者水平有限，本标准释义不足之处在所难免，恳请同行专家及读者批评指正。本标准释义主要编写人：宋文华、任克华、王瑞斌、孙熙同、张磊、丁战武。DB21/T 3485 2021 28 容器 检验检 测报 告附图 画法 标准 释义 第 1 章 范围【1 范围】释义 本 文件 适 用 的 压 力 容 器 是 指 国 家 特 种 设 备 目 录 定 义 的、TSG 21 2016 固 定 式 压 力 容器 安 全技 术 监 察 规 程 和TSG R0005 2011 移 动 式压 力 容 器 安全技术监察规程 适用范围的压力容器。常压容器检验检测报告可参照本标准绘制附图。第2章 规范 性引用 文件【2 规范 性引 用文件】释义 本文件列出了本标准引用的主要文件，但本文件引用不限于这些文件。第3章 术语 和定义【3.2 附图】释义 附图是指示意图、展开图、局部图等一组图形。【3.5 示意 图】释义 文件 定义示意图为：采 用主视图或俯视图画法，用图形，辅以文字及 符号，表达压力容器结构特征的图形。实际上示意图是压力容器（总）装配图中主视图（或俯视图）的简化图形，所以，示意图要参照压力容器装配图和设备实物进行绘制。【3.6 展开 图】释义 展开图主要是指压力容器的筒体和封头的展开图，且均可采用近似画法。第4章 画法 及标注【4.2.1.1 线 型规 定】释义 规定了可见与不可见轮廓线、焊接接头线、中心线等线的线型，如粗实线、细实线、粗虚线、细虚线等等。这些线型术语和线型宽度均按 GB/T 4457.4 2002机械制图 图样画法 图线规定。【4.2.1.2 示 意图 方位】释义 在示意图上按360 标注位置，以确定接管、焊接接头等相对位置。【4.2.1.3 展 开图 方位】释义 DB21/T 3485 2021 29 展开图标注方位要与示意图相对应，主要表达筒体和封头上的开孔位置和焊接接头的相对位置，以便检验检测结果的标示。【4.2.2 立式容 器附 图布 置】释义 立式容器的示意图和展开图方位，一般情况左端为“0”、右端为“180”。示意图和展开图应画在一张（一般为A4）图纸 中，示意图在左侧，展 开图在右侧，相互对应。【4.2.3 卧式容 器附 图布 置】释义 卧式容器的示意图和展开图方位，一般情况上端为“0”、下端为“180”。示意图和展开图应画在一张（一般为A4）图纸中，示意图在图纸上部，展开图在图纸下部，相互对应。【4.2.4.1 夹 套式 容器】释义 夹套式容器定期检验时，对夹套的检验只能在外部进行，展开图需绘制外展图；对 内筒的检验需进入到容器内部进行，所以展开图需绘制内展图。【4.2.4.2 锥 形封 头容器】释义 锥形封头的展开图为扇形，对于带折边锥形封头或有加强段的锥形封头，展开图可以近似绘制成圆台图形，主要将焊接接头、接管等相对位置表达清楚。【4.2.4.3 塔 式容 器】释义 塔式容器长径比较大，筒节多、焊道多、接管多。为能清楚表达设备结构，给出两种附图布置，一是整体布置；另一是分段布置。必要时分段布置可采用A3图幅。【4.2.4.4 球 形储 罐容器】释义 球形储罐 结构比较复杂，拼板数量多，焊缝多，支腿多，附图的绘制 较 为麻烦。根 据GB/T 17261 2011 钢 制 球 形 储 罐 型 式 与 基 本 参 数，本 标 准 附录C给出了 球形储罐 结构示意图。绘制附图时可参考附录C和球形储罐图纸。关于附图方位，因 球形储罐是“心对称”结构，任何角度均可为正视图面，因此，本标准规定朝北向为正面，以便确定附图方位。【4.2.4.5 非 圆形 截面容 器】释义 DB21/T 3485 2021 30 非 圆 形 截 面 容 器 是 指GB/T 150.3 附录A 适 用 的 压 力 容 器。如 氧 舱、灭 菌 器 等压力容器，截面为长圆形或矩形等形状。这类容器附图方位以铭牌为主视图面，方位角度按立式（或卧式）容器规则进行标注。【4.3.1.1 焊 接接 头标示 原则】释义 本条编号原则不适用于 球形储罐。见4.3.1.5 条释义。焊接接头编号原则上应标注在展开图上，但如果在展开图上不能完全标示清楚时，也可在示意图上标注相应的焊接接头编号。【4.3.1.2 接 管焊 接接头 标示】释义 接接头包括接管与壳体的连接、接管与法兰的连接、（大直径）接管筒体对接等焊接接头，参照GB/T 150.1 2011的规定，压力容器本体上的接管标注即接管焊接接头可用字母A、B、C、D或E标注。字 母 右侧用阿拉伯数字表示接管顺序号。【4.3.1.5 球形 储 罐容器 焊接 接头标 示】释义 球形储罐 与其他压力容器有所不同，第一是焊接接头过多；第二是罐体上所有带板相 连接的 焊接接 头（无论 方向）均为A 类。所以，为使 焊缝编 号与带板代号不产生矛盾，本标准中 球形储罐焊接接头没有采用GB/T 150.1的焊接接头分类符号，而是采用带板符号加数字的方式进行焊缝编号。这样即清晰又不会出现重复编号。支柱与壳板连接焊缝编号，直接采用支柱编号，更为简捷清晰。本标准中图11给出 球形储罐附图示例。如果设备档案有焊接接头布置图，可直接采用原图的焊缝编号和标注位置。【4.3.2.1 测 厚点 标示原则】释义 容器测厚时，一般在壳体（如筒体、封头、球 壳板）的局部区域要进行多点测厚，这时可以在这个局部区域用细实线画网格，然后标注测厚点位置及编号。【4.3.3 检验检 测部 位标 示】释义 焊接接头检测部位在展开图上以加粗实线标示其位置；母材上的检测部位用细双点 画 线标示其位置。【4.3.4.1 缺 陷编 号】释义 DB21/T 3485 2021 31 缺 陷 编 号 由 字 母Q 和 数 字 组 成，字 母Q 为 缺 陷 之 意。在 附 图 中 缺 陷 位 置 从 上（左）至下（右）地、不分缺陷类型地统一顺序编号。【4.3.4.2 缺 陷标 注】释义 缺陷标注内容包括：缺陷编号、缺陷的相对位置、缺陷的 定量尺寸。如果同类缺陷数量较多，则在附图上用符号（字母）表示其位置和定量尺寸，再以说明或列表形式标示各缺陷的具体定量尺寸数值。参 考文 献 1 国家市 场监督 管理 局颁布2019 年第3 号公 告附件1：特种 设备生 产单位许 可目录 2GB/T 150.3 2011 压力容器 第3部分:设计 4GB/T 151 2014 热交换器 3GB/T 123372014 钢制球形储罐 5NB/T 47041 2014 塔式容器 6NB/T 47042 2014 卧式容器
