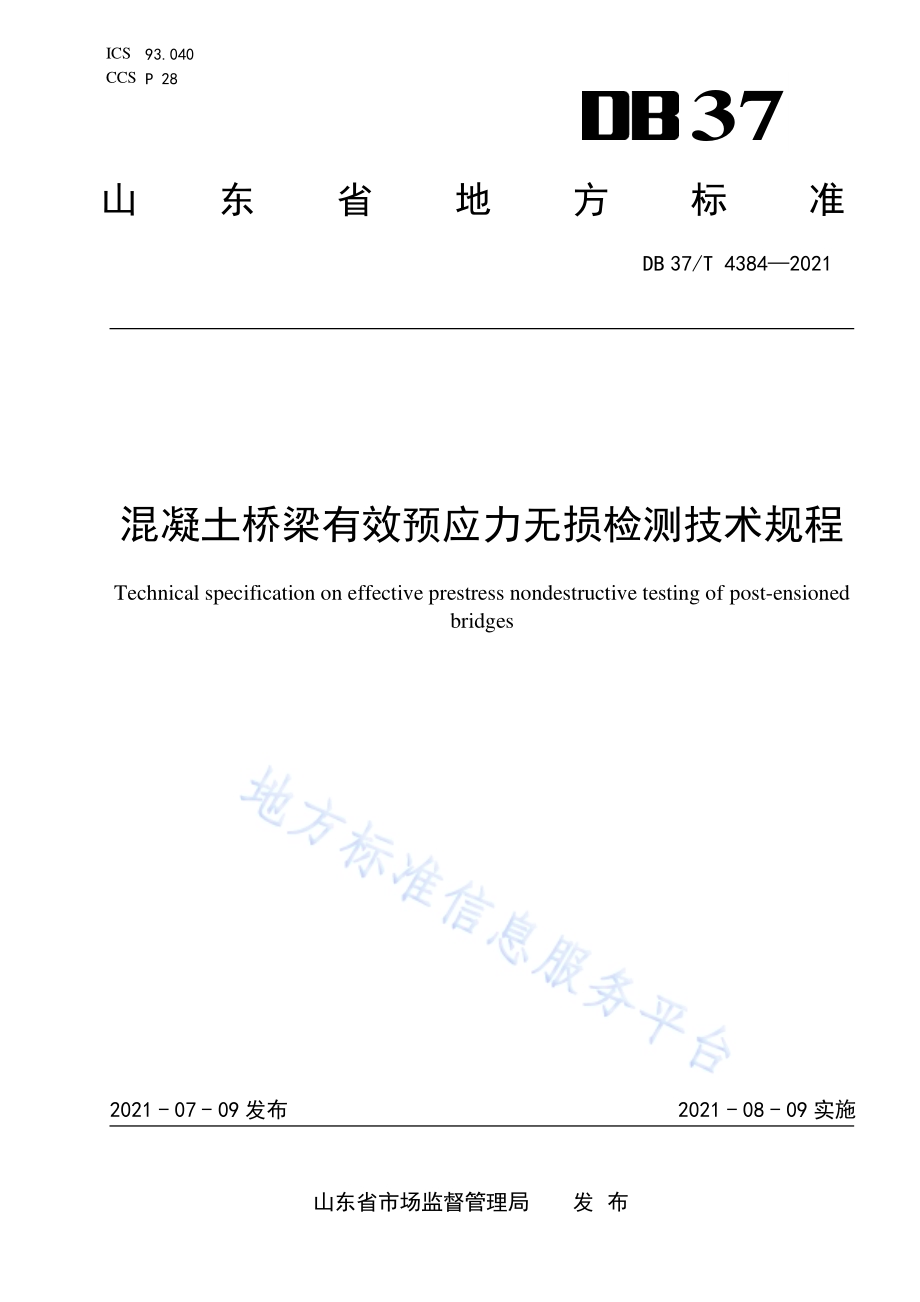

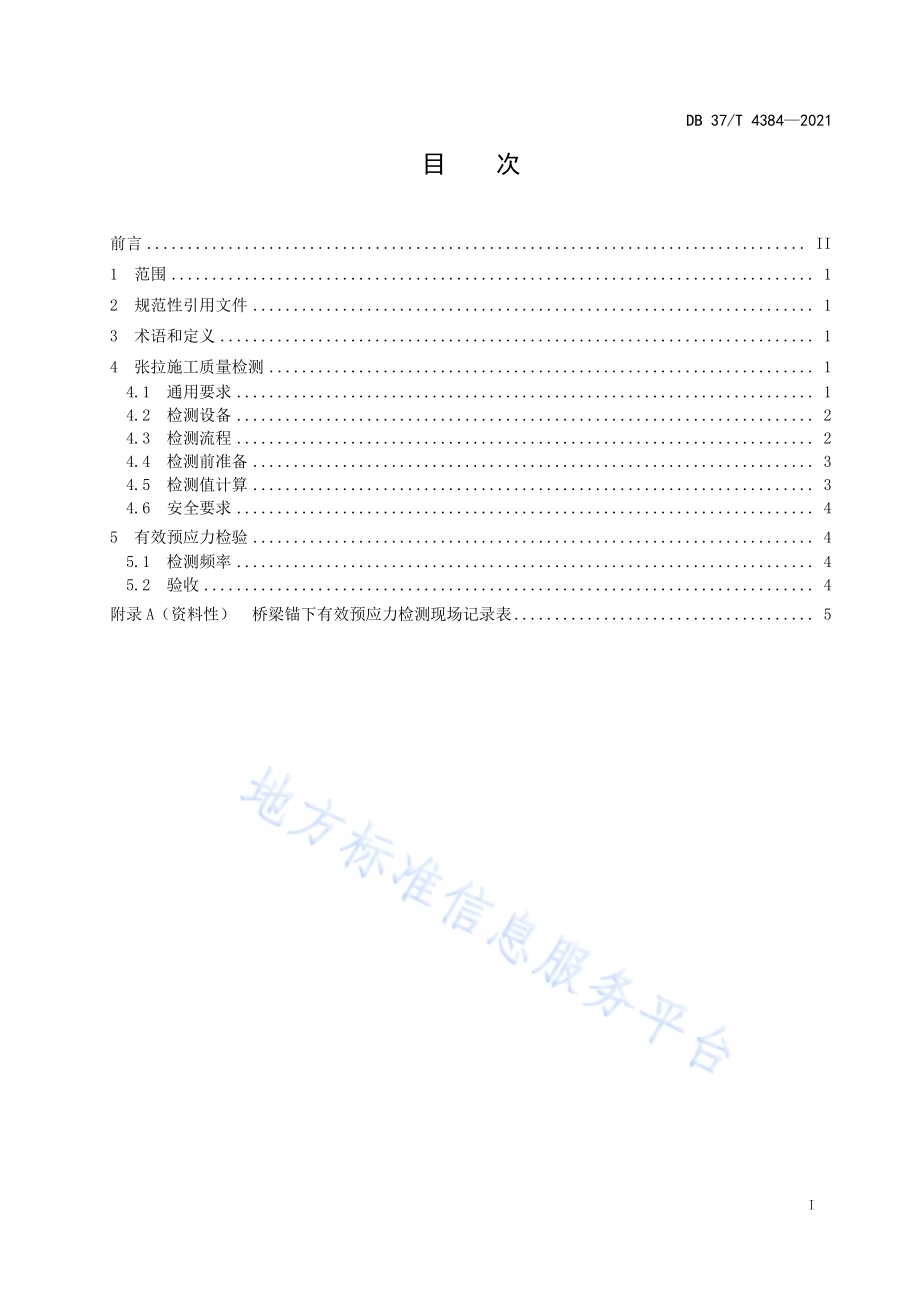

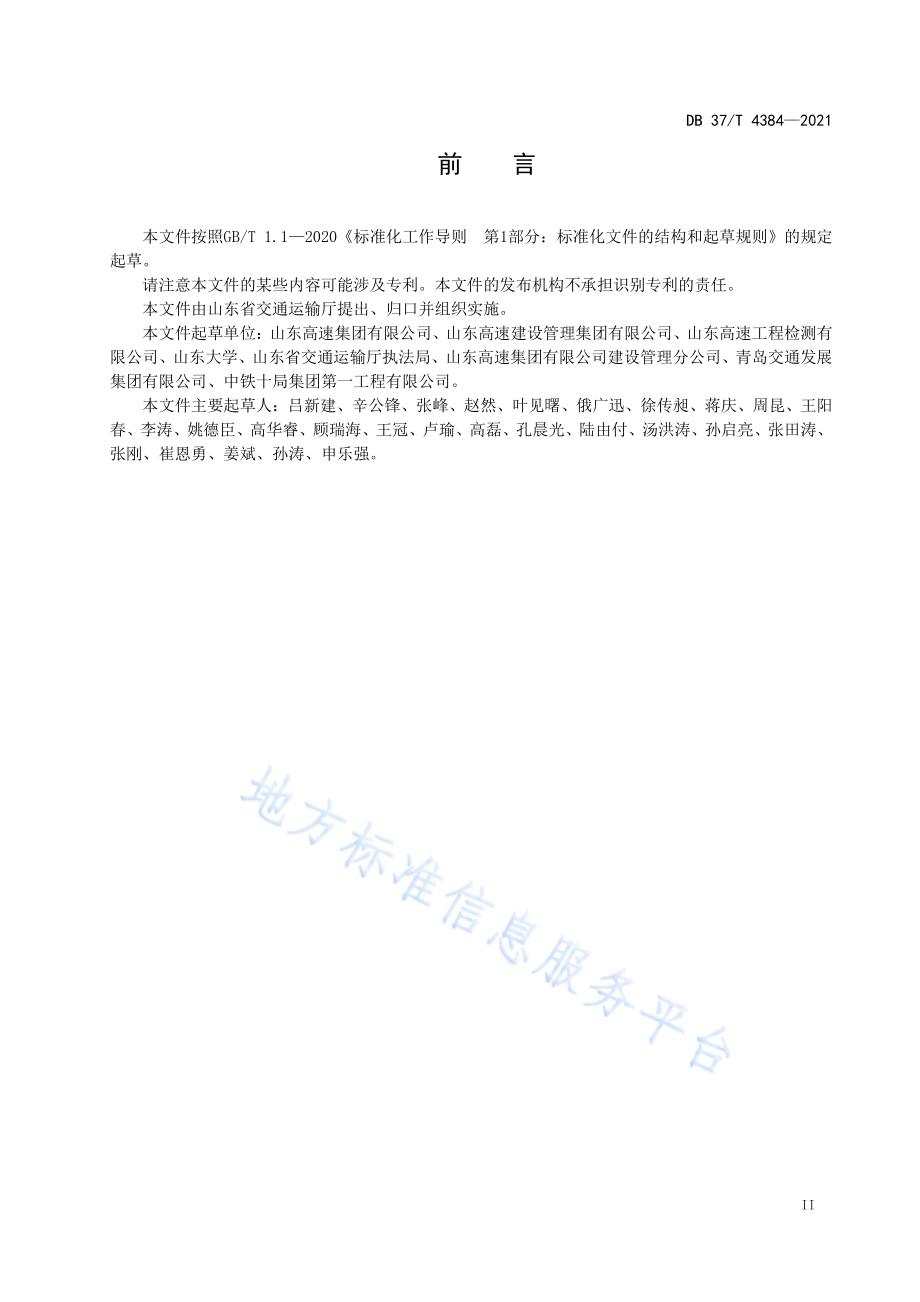

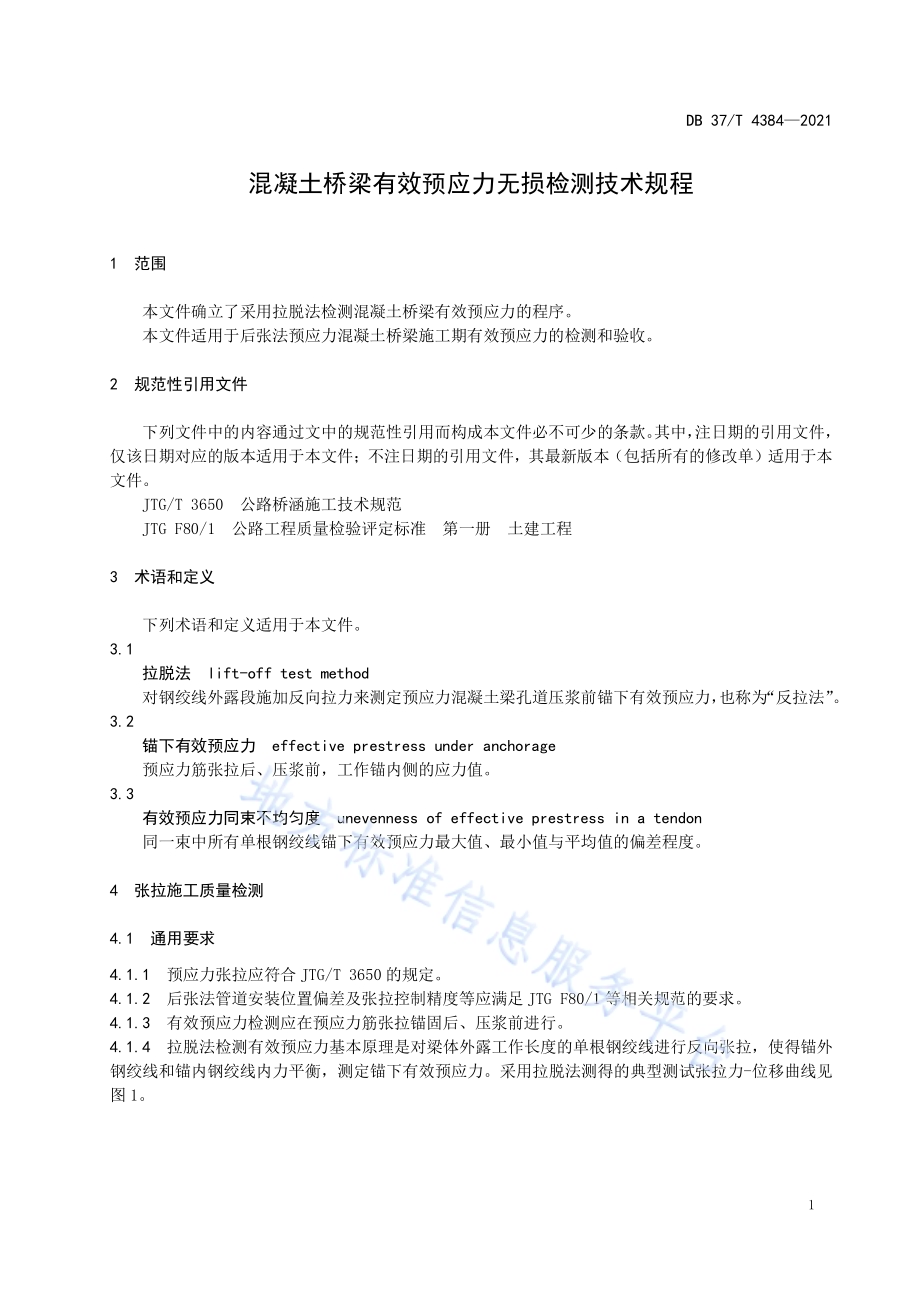

ICS 93.040 CCS P 28 37 山东省地方标准 DB 37/T 4384 2021 混凝土桥 梁有效预 应力无损 检测技术 规程 Technical specification on effective prestress nondestructive testing of post-ensioned bridges 2021-07-09 发布 2021-08-09 实施 山东省市 场监督 管 理局 发 布 DB 37/T 4384 2021 I 目 次 前言.II 1 范围.1 2 规 范性 引用 文件.1 3 术 语和 定义.1 4 张 拉施 工质 量检 测.1 通用 要求.1 4.1 检测 设备.2 4.2 检测 流程.2 4.3 检测 前准 备.3 4.4 检测 值计 算.3 4.5 安全 要求.4 4.6 5 有 效预 应力 检验.4 检测 频率.4 5.1 验收.4 5.2 附录A（资 料性）桥梁 锚下有 效预 应力 检测 现场 记录表.5 DB 37/T 4384 2021 II 前 言 本文件 按照GB/T 1.1 2020 标准 化工 作导则 第1 部分：标准化 文件 的结构 和起草 规则 的规 定起草。请注意 本文 件的 某些 内容 可能涉 及专 利。本文 件的 发布机 构不 承担 识别 专利 的责任。本文件 由 山 东省 交通 运输 厅 提出、归 口并 组织 实施。本文件 起草 单位：山东 高 速集团 有限 公司、山东 高 速建设 管理 集团 有限 公司、山 东高 速工 程检 测有限公司、山 东大 学、山东 省交通 运输 厅执 法局、山 东高速 集团 有限 公司 建设 管理分 公司、青 岛 交 通 发 展集团有 限公 司、中铁 十局 集团第 一工 程有 限公 司。本文件 主要 起草 人：吕新 建、辛 公锋、张 峰、赵然、叶见 曙、俄广 迅、徐传 昶、蒋 庆、周昆、王 阳春、李 涛、姚 德臣、高华 睿、顾瑞 海、王 冠、卢 瑜、高 磊、孔 晨光、陆由 付、汤 洪 涛、孙 启亮、张田 涛、张刚、崔恩 勇、姜斌、孙 涛、申 乐强。DB 37/T 4384 2021 1 混 凝土桥 梁有效预 应 力无 损检测技 术规程 1 范围 本文件 确立 了采 用拉 脱法 检测混 凝土 桥梁 有效 预应 力的程 序。本文件 适用 于后 张法 预应 力混凝 土桥 梁施 工期 有效 预应力 的检 测和 验收。2 规范性 引用 文件 下列文 件中 的内 容通 过文 中的规 范性 引用 而构 成本 文件必 不可 少的 条款。其 中，注日 期的 引用 文件，仅该日 期对 应的 版本 适用 于本文 件；不注 日期 的引 用文件，其 最新 版本（包 括所有 的修 改单）适 用 于 本文件。JTG/T 3650 公 路桥 涵施 工技术 规范 JTG F80/1 公 路工 程质 量 检验评 定标 准 第一 册 土建工 程 3 术语和 定义 下列术 语和 定义 适用 于本 文件。3.1 拉脱法 lift-off test method 对钢绞 线外 露段 施加 反向 拉力来 测定 预应 力混 凝土 梁孔道 压浆 前锚 下有 效预 应力，也 称为“反 拉 法”。3.2 锚下有 效预 应力 effective prestress under anchorage 预应力 筋张 拉后、压 浆前，工作 锚内 侧的 应力 值。3.3 有效预 应力 同束 不均 匀度 unevenness of effective prestress in a tendon 同一束 中所 有单 根钢 绞线 锚下有 效预 应力 最大 值、最小值 与平 均值 的偏 差程 度。4 张拉 施 工质 量检 测 通用要求 4.1 4.1.1 预应力 张拉 应符 合 JTG/T 3650 的规 定。4.1.2 后张法 管道 安装 位置 偏差 及张拉 控制 精度 等 应 满足 JTG F80/1 等相 关规 范的 要求。4.1.3 有效预 应力 检测 应在 预应 力筋张 拉锚 固后、压 浆前 进行。4.1.4 拉脱法 检测有 效预 应力基 本原理 是对梁 体外 露工作 长度的 单根钢 绞线 进行反 向张拉，使得 锚 外钢绞线 和锚内 钢绞 线内力 平衡，测定锚 下有 效预应 力。采 用拉脱 法测 得的典 型测试 张拉力-位移 曲 线 见图1。DB 37/T 4384 2021 2 A张拉力位移B 标引序号说明：A 锚外张拉力峰值点；B 锚外张拉力突变段的低谷点。图1 拉脱法 典型 张拉 力-位移 曲 线 4.1.5 张拉应 力不 应大 于0.8pkf且 夹片脱 空量 不应 大于3.5 mm，pkf为预 应力 钢绞 线抗 拉强 度标 准 值。检测设 备 4.2 4.2.1 检测设 备包括 采集 系统、压力传 感器、位移 传感器、油泵、千斤 顶等(如图 2)，应进 行检 定校准。测 力精 度不应 低于 0.1 kN，位移 精度 不应 低于0.01 mm，采 样频 率不应 低 于 100 Hz。图2 拉脱法 检测 示意 图 4.2.2 检测设 备应 具备 夹片 位 移 测试功 能。检测流 程 4.3 混凝土 桥梁 拉脱 法检 测流 程见图3。预应力构件预应力钢绞线工作锚夹片千斤顶位移传感器压力传感器限位装置DB 37/T 4384 2021 3 图3 拉脱法 检测 流程 检测前 准备 4.4 4.4.1 检测前 应编 制检 测方 案，明确检 测项 目，制定 检测 控制标 准。4.4.2 检测前 应做 好各 种危 险源 辨识、评估 及其 安全 应对 措施。检测值 计算 4.5 4.5.1 对于 pkf=1 860 MPa、公 称直 径 为15.20 mm 的 单根 钢绞 线，锚下 有效 预应力 可按 以下 公 式 计 算：3eff 1T t p10()/f F y A(1)1T A 1 TF F F F(2)1A0.173 12.065 FF(3)T0.081 0.015 FT(4)36-6.509 10(-1)(-4.673 10)tetyt(5)式中：efff 锚下 有效 预应 力，单 位为兆帕（MPa）；1TF 考虑 夹片 咬合 力和 温 度修正 后的 测试 值，单位 为千牛（kN）；AF 拉脱 法测 试曲 线锚 外 钢绞线 张拉 力峰 值，单位 为千牛（kN）；1F 夹片 咬合 力，单位 为千牛（kN）；TF 考 虑环 境温 度的 修正 值，单 位为 千牛（kN），当温差 不超 过20 时，可 不考虑 公式(4)环境 温度 的影 响；T 相较 张拉 完成 时刻 的 环境温 差，单位 为 摄 氏度（）；ty 钢绞 线张 拉力 残余 率，即 张拉 结束 起始 到检 测时 刻t（min）钢绞 线剩 余 预应力 与初 始 预 应 编制检测方案制定检测控制标准检测前准备安装及调试正式测试，数据采集检测结果判定出具检测报告DB 37/T 4384 2021 4 力的 比值。pA 单根 钢绞 线截 面面 积，单 位为 平方 毫米（mm2）。4.5.2 有效预 应力 同束 不均 匀度 计算方 法如 下：Max MintMax,PP PPUPP(6)式中：tU 有效 预应 力同 束不 均匀度；MaxP 同 束钢 绞线 内单 根钢 绞线有 效预 应力 最大 值，单位为 千牛（kN）；MinP 同 束钢 绞线 内单 根钢 绞线有 效预 应力 最小 值，单位为 千牛（kN）；_P 同 束钢 绞线 内单 根 钢绞线 有效 预应 力平 均值，单位 为千 牛（kN）。安全要 求 4.6 4.6.1 现场检 测出 现异 常时，应 立即停 止检 测并 查明 异常 原因。异常 情况 包括 且不 仅包括 如下 情况：a)预应力 筋伸 长量 大于 理论 最大伸 长量；b)出现夹 片破 裂、锚具 凹陷、预应 力筋 断丝 或滑 移、混凝土 开裂、异 常响 声等 异常现 象。4.6.2 任何情 况下 预应 力筋 张拉 力不应 超过pk0.8f。5 有效预 应力 检验 检测频 率 5.1 有效预 应力 检测 频 率 不宜 低于表1。其中，预 制梁 按 梁数量 统计，且 单项 工程 不小于3片；现 浇梁 按预应力 孔道 数统 计，且不 小于5 束。表1 预应力 检测 频率 类别 检测频率 预制梁 10%现浇梁 5%验收 5.2 5.2.1 检测控 制标 准：预应 力钢 绞线 张 拉锚 固后 锚下 有效 预应力 大小 不应 低于 公 式(7)的规 定。Mi n(kfpk-llEp)，0.6 3 fpk)(7)式中：k 设 计张拉 控制 应力 系数；l 锚具 变形、钢 筋回 缩 和接缝 压缩 值，单端 变形 为6毫 米（mm）；l 预应 力钢 绞线 的锚 固长度，单 位为 毫米（mm）；Ep 预应 力钢 绞线 的弹 性 模量，单位 为兆 帕（MPa）。5.2.2 对于检 验不 合格 的情 况不 应进行 压浆 施工。5.2.3 检测记 录表 宜参 照附 录 A。DB 37/T 4384 2021 5 A A 附录A（资料 性）桥梁锚 下有 效预 应力 检测 现场记 录表 桥梁锚 下有 效预 应力 检测 现场记 录表 见表A.1。表A.1 桥梁锚 下有 效预 应力 检测 现场记 录表 试验记录编号：第 页 共 页 工程名称 结构型式 委托单位 施工单位 检测单位 检测日期 设备名称 检测依据 构件编号 张拉日期 构件长度 张拉工艺 孔道编号 预应力筋规格 单根预应力筋锚口有效预应力实测值(kN)备注 1#2#3#4#5#检测部位示意图 备注 检测：记录：复核：
