假山造景工程技术规程DB32／T 4067-2021.pdf

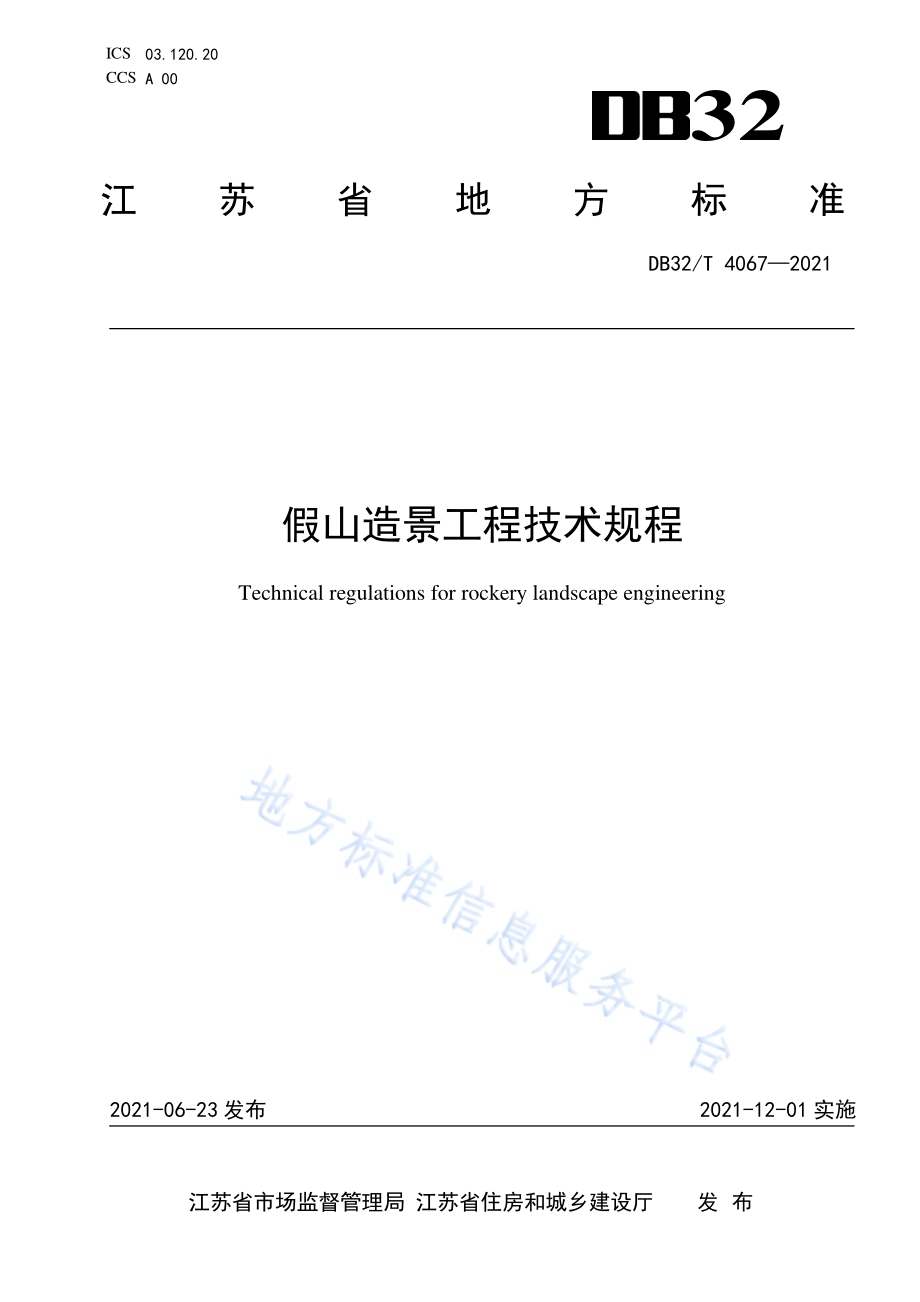

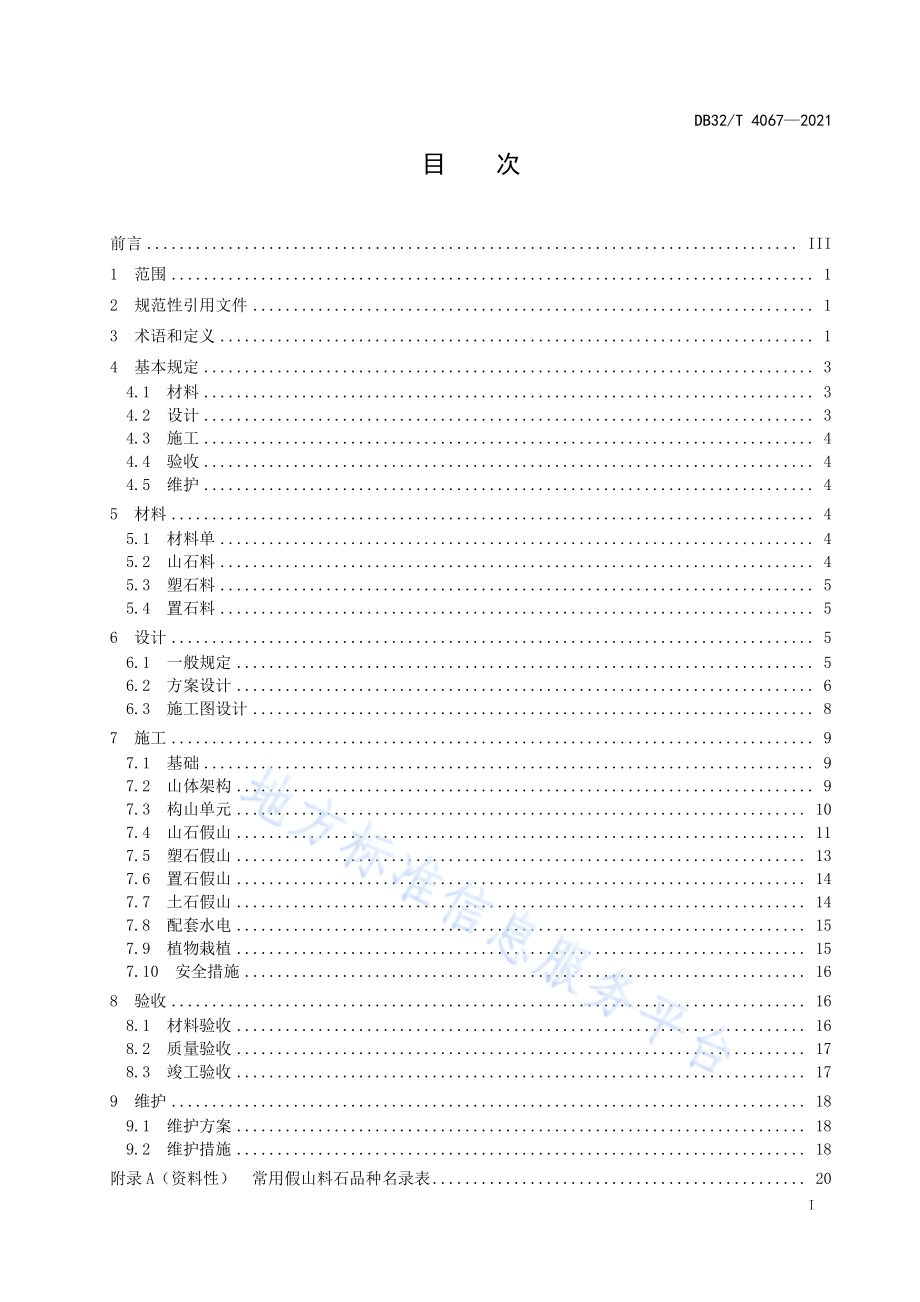

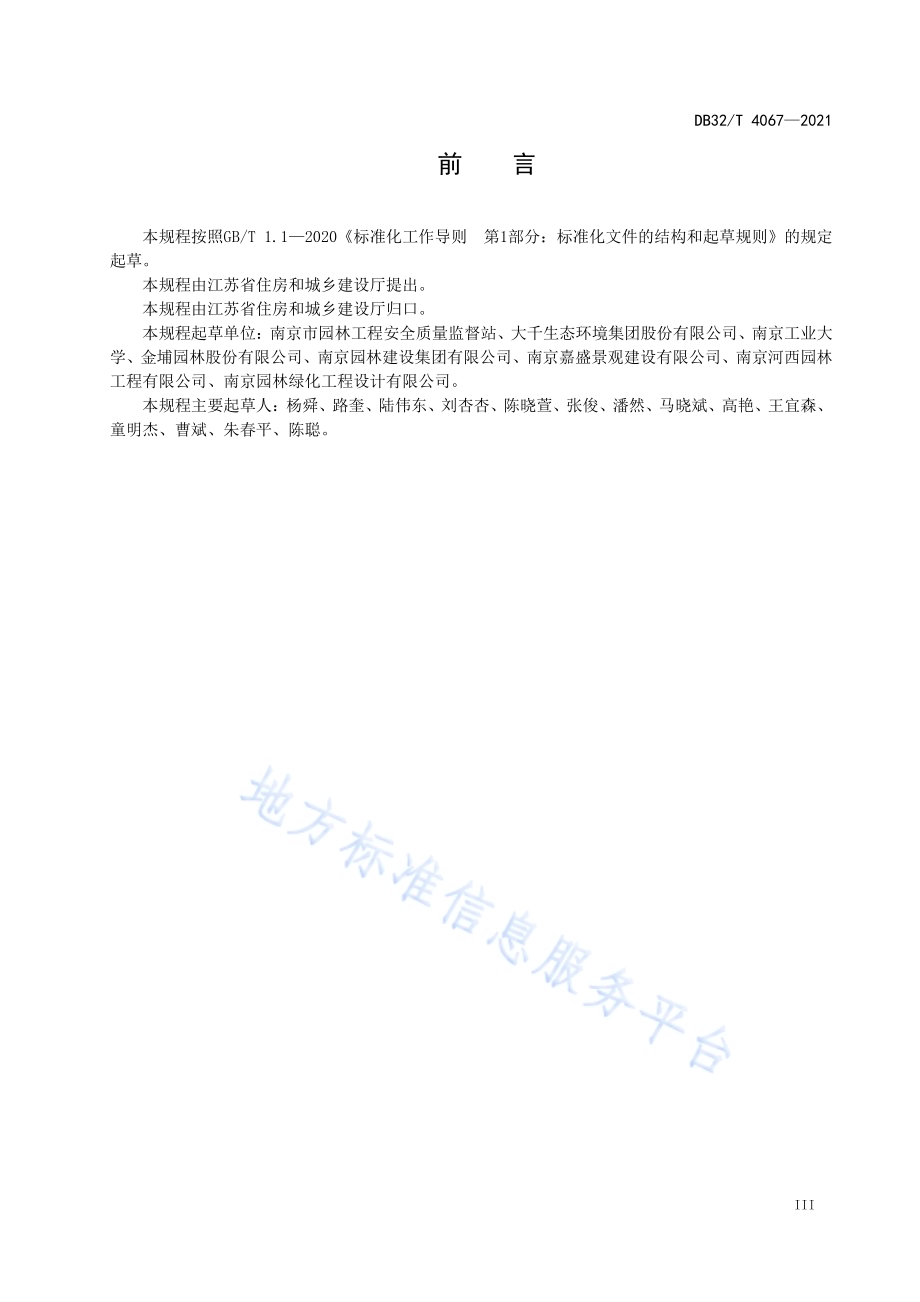

ICS 03.120.20 CCS A 00 32 江苏 省 地方标准 DB32/T 4067 2021 假山造景 工程技术 规程 Technical regulations for rockery landscape engineering 2021-06-23 发布 2021-12-01 实施 江苏省市 场监督 管 理局 江苏省 住房和 城乡建设 厅 发 布 DB32/T 4067 2021 I 目 次 前言.III 1 范围.1 2 规 范性 引用 文件.1 3 术 语和 定义.1 4 基 本规 定.3 4.1 材料.3 4.2 设计.3 4.3 施工.4 4.4 验收.4 4.5 维护.4 5 材料.4 5.1 材料 单.4 5.2 山石 料.4 5.3 塑石 料.5 5.4 置石 料.5 6 设计.5 6.1 一般 规定.5 6.2 方案 设计.6 6.3 施工 图设 计.8 7 施工.9 7.1 基础.9 7.2 山体 架构.9 7.3 构山 单元.10 7.4 山石 假山.11 7.5 塑石 假山.13 7.6 置石 假山.14 7.7 土石 假山.14 7.8 配套 水电.15 7.9 植物 栽植.15 7.10 安全 措施.16 8 验收.16 8.1 材料 验收.16 8.2 质量 验收.17 8.3 竣工 验收.17 9 维护.18 9.1 维护 方案.18 9.2 维护 措施.18 附录A（资 料性）常用 假山料 石品 种名 录表.20 DB32/T 4067 2021 II 附录B（资 料性）料石 块起吊 拴绳 常见 方法 示意 图.23 DB32/T 4067 2021 III 前 言 本 规程 按照GB/T 1.1 2020 标准 化工 作导则 第1 部分：标准化 文件 的结构 和起草 规则 的规 定起草。本 规程 由江 苏省 住房 和城 乡建设 厅 提 出。本 规程 由江 苏省 住房 和城 乡建设 厅 归 口。本 规程 起草 单位：南京 市 园林工 程安 全质 量监 督站、大 千生 态环 境集 团股 份 有限公 司、南 京工 业大学、金 埔园 林股 份有 限公 司、南 京园 林建 设集 团有 限公司、南 京嘉 盛景 观建 设有限 公司、南 京 河 西 园 林工程有 限公 司、南京 园林 绿化工 程设 计有 限公 司。本 规程 主要 起草 人：杨舜、路奎、陆伟 东、刘杏 杏、陈晓萱、张 俊、潘 然、马晓 斌、高 艳、王 宜森、童明杰、曹 斌、朱春 平、陈聪。DB32/T 4067 2021 1 假 山造景 工程技术 规程 1 范围 本标准 规定 了“假山 造景”工程 技术 的基 本规 定、材料、设计、施 工、验收 和维护 等内 容。本规程 适用 于江 苏省 行政 区域内 新建、扩 建、改建 的假山 工程 项目 的建 设管 理。2 规范性 引用 文件 下列文 件中 的内 容通 过文 中的规 范性 引用 而构 成本 文件必 不可 少的 条款。其 中，注日 期的 引用 文件，仅该日 期对 应的 版本 适用 于本文 件；不注 日期 的引 用文件，其 最新 版本（包 括所有 的修 改单）适 用 于 本文件。CJJ82 园林 绿化 工程 施工 及验收 规范 DGJ32/TJ201 江 苏省 园林 绿化工 程施 工及 验收 规范 3 术语和 定义 下列术 语和 定义 适用 于本 文件。3.1 假山 rockery 拟自然 的人 工山 体。3.2 假山工 程 rockery engineering 采用叠 石、塑 石、置石和 壅土组 石等技 术，营造丘 陵峰壁 坡岭、制作 综合园 林景观 中的构 石部 分，以及对 有自 然或 人工 创面 的崖壁 和丘 坡实 施修 补的 项目。3.3 叠石假 山 stone stacked rockery 采用自 然山 石堆 叠的 峰壁 石体。3.4 塑石假 山 artificial stone rockery 采用人 工材 料构 建的 仿峰 壁石体。3.5 置石假 山 stone set rockery 采用山 石或 其它 材质 制作 的仿山 石，配置 组合 成山 峦和山 间局 部形 态。3.6 土石假 山 rockery with earth piled slop 壅土为 主体 包含 山石 面的 坡丘。3.7 置石 stone dotted setting 安放单 个山 石或 采用 散点 方式将 若干 山石 排布 成石 组。DB32/T 4067 2021 2 3.8 组石 stone groups 若干山 石采 用叠 合方 式竖 接横连 拼凑 成整 块石。3.9 连接石 undertaking stone 假山体 面接 上层、连 左右 的山石 和石 组。3.10 收结石 closing stone 假山体 分段、分 层和 压顶 的料石 或石 组。3.11 单元 unit 构成假 山有 特定 形态 和功 能作用 的石 峰、石壁 等石 体。3.12 节理 stone crevice 岩体壁 面裂 隙和 凹槽。3.13 峙分 contact setting 分开的 对立 岩体 形成 隘口 和隘路 地形，也 可构 成各 自独立 的主 次峰、壁 体。3.14 料石 stone 叠置假 山的 各类 山石 块和 用建筑 材料 加工 出的 仿山 石块。3.15 纹理 veins 料石表 面的 浅细 裂痕 和凹 凸面棱。3.16 塑石质 感 the attribute of artificial stone 塑石表 面呈 现出 的平 滑和 粗糙感。3.17 塑石颜 色 the color of artificial stone 塑石表 面呈 现的 不同 色斑。3.18 塑石面 棱 the crossing face of artificial stone 塑石体 不同 方向 大面 交汇 处的衔 接面。3.19 拉底 basement building 摆放假 山的 底层 石。3.20 拉形 formation 构立假 山的 主体 形态。3.21 字诀 mnemonic formula 用“单 字组”概 括的 叠石 连接拼 形工 法。DB32/T 4067 2021 3 3.22 收结 closure 叠石体 放置 收结 石，塑石 体作分、断 处理，不 再扩 大体面。3.23 垫与刹 fill and stuff 用石块 填、塞山 石与 基面 间的受 力空 隙。3.24 勾缝 sewing 用砂浆 填补 山石 间拼 靠处 的缝隙。3.25 完善 improving to perfect 微调石 态、增减 石块 和塑 石的块 面，消除 和遮 挡瑕 疵。3.26 石脉 stone vein 假山石 体面内 顶端 与分层 的收结 石之间 构成 呼应的 态势，各单元 石体 间聚散 分合布 局，呈 主、次、配、从 体的 延展 态势。3.27 动势 the momentum of stone 假山因 单元 石体 间的 主次 布局或 因单 元石 体上 端的 收结石 偏置，总 体形 态呈 出部分 侧倾 态势。3.28 层次 layer 假山呈 现出 的平 面进 退和 竖面错 落形 态。3.29 均衡 balance 假山体 单元 之间、假 山与 乔木和 建构 筑物 之间 的视 觉非对 称平 衡。4 基本规 定 4.1 材料 4.1.1 应在保 护绿 水青 山的 前提 下，有 序利 用自 然山 石。4.1.2 山石选 择应多 样化，宜就 近选择 构山料 石，合理利 用房建 和市政 工程 弃置石 块，宜 在矿山 弃 料中挑选 尺度、形 状和 纹理 适宜的 料石 块。4.1.3 山石构 山的 料石 品种、规 格和数 量应 符合 假山 设计 图要求。4.1.4 塑石构 山使用 的钢 材、铁 件、钢 丝网、水泥 和沙子 应符合 国家和 江苏 省现行 的相关 标准、规 范要求。4.2 设计 4.2.1 假山设 计是一 种特 殊的园 林专业 类型，假山 设计师 应具有 一定的 实践 操作经 验，或 了解和 熟 悉假山施 工过 程。4.2.2 假山布 局与 造型 应遵 循上 位规划 设计。4.2.3 假山设 计应 满足 山体 自身 荷载、雪荷 载和 游人 活荷 载以及 抗震、抗 风的 强度。4.2.4 假山方 案应 充分 利用 现有 地貌、建构 筑物 及植 被。4.2.5 假山施 工图 应清 晰表 述峰、壁等 不同 假山 单元 的形 态组合、分 面节 理及 收结 石组的 构图 形态。DB32/T 4067 2021 4 4.2.6 假山设 计应 与施 工紧 密配 合，现 场推 敲验 证假 山造 型、尺 度及 比例，力 求准 确体现 设计 意图。4.3 施工 4.3.1 假山施 工单 位主 要管 理人 员和作 业人 员应 有从 事假 山施工 经验，了 解自 然山 体 峰、壁 形态 特点，熟悉山 石构 形、塑石 组合 技法。4.3.2 中、大 型假 山项 目，宜根 据施工 图纸 制作 模型，经 相关单 位及 专家 认可 后施 工。4.3.3 叠石、塑石和 置石 以及土 石假山 施工，应依 据设计 控制山 形制高 点、山体分 布体量、山脉 延 展长度，构 体组 面应 参照 山 形和山 势，材 料选 择应 与 假山类 别匹 配，操 作过 程 应随机 组合 与动 态调 整相 结合。4.3.4 在建构 筑物 顶部 建造 假山 时，必 须满 足荷 载要 求。4.3.5 假山工 程植物 栽植 应凸显 山形、遮障石 体瑕 疵，植 物品种 选择及 具体 形态应 适宜栽 植点位 的 环境条件。4.4 验收 4.4.1 假山造 景工程 质量 控制等 相关资 料编制 和汇 总，应 符合设 计文件 和现 行相关 标准、规范标 准 要求。4.4.2 假山造 景工 程的 料石，实 施定点 放线、基 础、山体 加构环 节，应列 为质 量控 制的重 点内 容。4.4.3 假山造 景工 程应 按照 江苏 省 园 林绿 化工 程施 工及 验收规 范（DGJ32/TJ201）要求 办理 竣工 验收手续。4.5 维护 4.5.1 工程竣 工验 收后，应 及时 办理移 交手 续，并将 相关 竣工验 收资 料移 交管 养维 护单位。4.5.2 养管维 护单 位应 根据 相关 标准规 范要 求并 结合 工程 实际制 定维 护方 案。4.5.3 山体主 要观 赏面、植 物形 态、硬 软地 基交 接处，应 定点定 期进 行观 察。5 材料 5.1 材料单 5.1.1 假山造 景工程 所选 用的材 料应根 据设计 图纸 形成材 料单，材料单 应包 括购料 单、供 料码单 和 结算材料 单，选用 材料 的质 量应符 合材 料单 要求。常 用假山 石料 品种 可参 考附 录 A。5.1.2 购料单 应列 表说 明石 块和 其它材 料的 种类、颜 色、形状、纹理、尺 寸、重量 和大小 级配。5.1.3 供料码 单除 材料 数量 不同 外，形 式与 内容 应与 购料 单相同。5.1.4 结算材 料单 应符 合下 列规 定：a)结算材 料单 说明 的供 料质 量，应 达到 购料 单上 标明 的质量；b)结算材 料单 标注 的材 料数 量，应 与供 料码 单累 计的 总数一 致；c)结算材 料单 应有 项目 监理 或建设 单位 对材 料质 量和 数量的 审核 意见。5.2 山石料 5.2.1 山石料 挑选 应符 合下 列规 定：a)应 依 据设 计 假山 的竖 向 高度、延展 长 度和 进深 尺 寸，估 算形 态 体量，确 定 料石 的 总吨 位数量以及大、中、小 料石 块的 级配比 例；b)应 依 据山 体 架构、节 理 和组 石 拼合 形 式，确定 料 石块 的 体面 形 态、纹理、重量 和 长度 尺寸范围；DB32/T 4067 2021 5 c)选用的 山石 料应 质地 一致、色泽 相近、纹 理统 一、坚实耐 压，表面 无损 伤裂 缝和剥 落现 象；d)料石块 颜色 宜老 旧，表面 纹理明 晰、凹凸 皱褶 小面 多、大 面棱 四个 以上。5.2.2 湖石料 可分 为粗 石统 货、花片统 货和 点石 三种 形态，选料 时应 符合 下列 规定：a)粗石统 货料 石体 块应 有四 个以上 棱面，表 面有 凹凸、皱褶 纹理 清晰；b)花片统 货表 面应 有孔 洞；c)点石的 料石 块可 以单 独放 置，多 面观 赏。5.3 塑石料 5.3.1 塑石假 山基 础埋 件与 竖立 的框架 采用 的型 材与 钢筋 等材料 质量 应符 合下 列规 定：a)钢材品 种、规格、性 能 应 符合设 计 图 纸及 国家 和江 苏省现 行的 相关 标准、规 范要求；b)环氧树 脂质 量应 符合 国家 和江苏 省现 行的 相关 标准、规范 要求；c)现 场 初步 放 线后，对 构 架底 线 增减 部 分、山洞、检修 通 道等 部 位，应结 合 现场 实 际核 算构架材料数 量，调整 料单。5.3.2 蒙网塑 面钢 丝网 质量 应符 合下列 规定：a)镀 锌 钢丝 网 品种、孔 径、丝 径 应符 合 设计 图纸 要 求，质 量应 符 合国 家和 江 苏省 现 行的 相关标准、规 范要 求，钢丝 网经 纬线应 垂直，网 面外 观平 整、色 泽一 致；b)镀锌钢 丝网 不应 有双 丝与 拎扣，样 品应 做浸 湿实 验，浸湿 2 天后 材料 表面 一周 内不应 有 锈 迹；c)镀锌钢 丝网 焊点 抗拉 力和 镀锌层 重量 应符 合设 计及 国家和 江苏 省现 行的 相关 标准、规 范 要 求。5.3.3 蒙网塑 面灰 浆质 量应 符合 下列规 定：a)选用的 水泥、砂 料、颜料 应符合 设计 及国 家和 江苏 省现行 的相 关标 准、规范 要求；b)抹底灰 浆的 配比 应为 水泥、中粗砂1:1 拌 和，掺 入水 泥 重量1%3%的 麻丝 及107 胶 或聚合 物胶，冬季施 工按 水泥 重量 的 3%5%掺 入防 冻剂，掺 入麻 丝 长度 为1.52.0cm；c)塑纹灰 浆的 配比 应为 白水 泥、有 色矿 石粉 1:1 拌 和，掺入 氧化 物颜 料，有色 矿石粉 的粒 径 小于0.5mm，氧化 物颜 料添 加用量 应制 作色 板现 场确 定。5.3.4 上色颜 料质 量应 符合 下列 规定：a)喷 涂、油 漆 等上 色材 料 品种、规格、型号 等应 符 合设 计 及国 家 和江 苏省 现 行的 相 关标 准、规范要求；b)氧化物 颜料 应杂 质少、分 散性能 优异，对 阳光、大 气稳定，耐 酸、耐碱；c)聚丙烯 颜料 应与 石材 色相、明度、彩 度相 协调。5.4 置石料 5.4.1 置石料 种类、形 状、尺寸 及数量 选择 应符 合设 计要 求。5.4.2 置石料 质量 应符 合下 列规 定：a)山石无 风化 和破 损面，加 工石板 应减 少竖 向切 割，表面宜 有凹 凸纹 理，选用 材料纹 理统 一；b)玻璃、钢板 作仿 石块 料，应对棱 角进 行处 理和 表面 纹理进 行加 工；c)结算材 料单 应有 项目 监理 或建设 单位 对材 料质 量和 数量的 审核 意见；d)干湿交 替环 境不 应使 用易 锈蚀、降解 的材 料。6 设计 6.1 一般规 定 6.1.1 高山和 丘陵 的重 峦叠 嶂、奇峰峭 壁和 沟壑 溪涧 的不 同形态，应 作为 假山 模仿 的典型 特征。6.1.2 假山设 计应 继承 传统 技法，融合 新技 术、新材 料及 新工艺，积 极创 新不 同形 式。DB32/T 4067 2021 6 6.1.3 假山设 计可 借鉴 山水 画构 图章法，可 吸纳 诗词、古 文和今 文对 山水 景点 布局 与形态 的描 写。6.1.4 假山设 计可 体现 景点 景区 特色，可具 有衔 接地 形高 差、修 补自 然和 人工 的地 形创面 等功 能。6.1.5 假山设 计应 包括 方案 设计、施工 图设 计等 内容。6.1.6 假山设 计交 底应 符合 下列 规定：a)假 山 设计 交 底应 说明 清 楚：山 体峙 分 与组 合布 局、山 形 架构 的 竖向 叠层 与 横向 脉 络，组石聚体 拼 面中 料 石连、接 的 节理，组合 单 元的 段、层 与群 落，料 石 收结 的错 落 层，分 置形 成的石脉 扭 展、聚 拢、延展 与 发散 态 势；解 释假 山基 础 和架 构 图的 标 高和 尺寸，对配 套 水电 图、植物栽植 图的 内容 及材 料和 苗木表 做出 必要 的说 明；b)设计师 应听 取假 山技 师的 实施步 骤，吸纳 合理 建议，及时 优化 设计。6.1.7 设计单 位 校 验基 槽和 拉底 石布局 应符 合下 列规 定：a)基槽开 挖完 成后，设 计单 位项目 负责 人应 到现 场参 与验槽；b)假 山 拉底 石 在基 础上 面 摆放 完 成后，设计 代表 应 验核 主 次峰、配峰、瀑 布 口、建 构筑 物、水电设施 及植 坡植 槽位 置，会同假 山技 师依 据现 场石 块进行 调整 优化。6.1.8 设计师 现场 指导 的主 要内 容应包 括：a)假 山 底段，设计 师应 对 主次 体 的峙 分 与组 合布 局、山 体 轮廓 和 山面 形态 与 假山 技 师沟 通达成共识；b)假 山 上段，设计 师应 根 据山 体 架构 的 竖向 叠层 和 横向 脉 络勾 画 预想 草图，与假 山 技师 磋商，引导山 体形 态；c)假山顶 段，设计 师应 根据 已完主 体形 态作 出山 岭形 态，与 假山 技师 确定；d)根据完 成假 山的 具体 形态 及栽植 穴、槽位 置，优化 调整栽 植设 计图。6.2 方案设 计 6.2.1 假山布 局应 符合 下列 规定：a)设计前 应仔 细勘 察现 场，选择适 宜的 石料 种类；b)山石假 山应 根据 场地 范围，确定 形态 和体 量，宜表 现临水 矶崖 和悬 泉瀑 布景 观；c)置石假 山宜 表现 山间 局部 石景，宜以 微缩 方式 表现 重峦叠 嶂的 群山 远态；d)塑石假 山宜 表现 险奇 雄浑 的山崖 场景，可 作为 矿坑 壁面生 态修 复景 观；e)土 石 假山 采 用聚 土堆 坡，土 面 融入 山 石的 方法 应 借鉴 丘 坡形 态，土 坡组 合 成重 坡 和坞 地，或多坡峙 分成 溪涧 沟壑，宜 表现丘 陵局 部景 观；f)以顾客 需求 和权 益为 主旨，制定 先进 的服 务规 范或 标准并 贯彻 实施；g)大、中型 假 山的 峰、壁 单元 宜 分成 不 同组 合，通 过山 势 起伏 和 石脉 错落 的 主次 体 架构，形成疏密有 致、进退 有据 的坡 组群落 分布 态。6.2.2 假山构 土单 元设 计应 符合 下列规 定：a)聚 土 堆坡 融 入料 石组 合 宜理 出 坡面 陡 缓层 次和 不 同方 向 大面 交 接棱 角，土 石坡 组 合可 营造出坡沟、坡弯 和坡 谷地 形，在体量 和形 态上 区分 出主 次关系；b)溪 涧 地形 的 峙分 土坡 应 高低 错 落、进 退曲 折，在 不同 理 水节 点 处壅 土聚 石，可 障 面构 泻瀑曲泉、可 置沟 坎构 旋涡 涌浪、可设 浅床 构流 滩湾 口；c)土坡陡 面和 临水 土 岸 应叠、置石，减 缓径 流 并 符合 观览安 全要 求；d)峰坡、壁坡，应 承接 山体、延续 石脉。6.2.3 假山构 石单 元设 计应 符合 下列规 定：a)峰、壁等 石 体单 元的 平、立 面 形态 应 与料 石种 类、形 状 及尺 度 匹配，峰、壁石 体 的高 度宜大于250cm，峰组 宜构峙 分态，峰组 宜构 峙分 的疏 密态，峰的 高度 应为 宽度 的两 倍以上，壁 的 延展长度 应大 于高 度，且表 面宜留 节理，分 出不 同段 面；DB32/T 4067 2021 7 b)峰、壁 瀑布 石面 应组 合多 种式样 的理 水形 态；c)峰、壁 构体 拼面 应预 留栽 植穴、槽；d)眺台应 有防 坠落 保护 措；e)洞穴空 间，人可 以入 内应 做到底 面至 顶的 净高 不小 于 220cm、内 壁石 面无 锐利 凸面、地面 无 积水，洞 内设 有通 风、采光 口和照 明设 施；f)石梁、石阶、汀步 石应 满 足游览 安全 要求，供 通行 用的高 架石 梁应 做到 跨度 不大 于 200cm、高度不大 于600cm、宽 度不 小 于100cm 且两 侧设 护栏；石 阶应做 到登 道最 窄处 宽度 不小 于 120cm，阶石踏 脚宽 度不 小 于 30cm、厚 度 1020cm，宜在 连 续 1015 级阶 石后 或结 石 段转折 处，设歇脚平台；汀步 石摆 放应 做 到水深 不大 于50cm，表 面 应防滑，相邻 两块 高差 不 大于15cm，间 隔1520cm；g)石径、石坪 采用 片石 铺地，步道 宽度 应小 于 250cm，场地面 积宜 小 于 200，地基土 面平 整 夯实后，可 用20 30cm 厚、对边间 距大 于80 cm 的片 石直接 在平 整好 的土 面上 铺设。6.2.4 假山配 衬建构 筑物 设计应 控制体 量、尺 度与 构件比 例，与 山体及 环境 协调并 符合相 关标准、规范要求。6.2.5 假山配 套水 电设 计应 符合 下列规 定：a)分 析 场地 条 件，了解 取 水地 点 与水 量 状况、场 地 高差 变 化及 周 围环 境，依 据假 山 设计 因地制宜布置 水景；b)假 山 的照 明 应确 定被 照 物体 亮 度，与 背景 亮度 保 持合 适 的对 比 度。假山 水 体的 水 下照 明应注意光源 的色 彩变 化；c)根据假 山的 体量、表 面材 料 的反 光特 性及 周边 环境 亮度确 定照 明方 式；d)照明不 应在 观赏 点上 产生 眩光，以免 对环 境造 成光 污染。6.2.6 假山植 物配 置应 符合 下列 规定：a)植物栽 植应 衬托 假山、丰 富层次、烘 托气 势，融入 整体环 境；b)主 面 间的 植 物栽 植应 遮 挡瑕 疵，显 露 石体 的脉 络 节点，利用 植 物与 石体 在 形态 及 质感 上的对比增强 观赏 效果；c)山体背 景树 木栽 植应 注意 与周围 树木 融合，留 出远 近树冠 梯度 的通 透层 次；d)山体两 侧树、灌 木种 植，应遮蔽 周围 景物 视觉 效果 不佳的 观赏 面；e)植物品 种选 择应 注意 植物 的生物 学特 征，有利 于形 成稳定 的微 生态 系统。6.2.7 方案设 计图 绘制 应符 合下 列规定：a)方 案 的现 状 图绘 制应 勘 察设 计 区域 的 环境 及场 地 条件，在有 尺 寸的 网格 平 面图 上 标出 地形、古树名 木、地下 管线 等限 制地物；b)方 案 的平 面 图绘 制应 在 有参 照 物的 现 状格 网平 面 上绘 制。平 面 为山 体俯 视 面，底 层基 面是假山 基 础 表面，标 高 记作“0.00”，假山 高 度由 底层 基 面 计起；山 体 主、次、配 峰、壁 的峙分 与 组合 布 局、组面 节 理和 分 层分 体 的叠 层轮 廓 与标 高 应标 注 清楚；山 体 峰、壁 等单 元以及附属建 筑、主要 配植 苗木 名称与 冠径 的尺 寸，均应 标注清 楚；c)方 案 的 立面 图绘 制 应以 底面 为 基 线，标高“0.00”，呈 现山 体主、次、配峰、壁 的峙 分与组 合 布局、组面 节 理、分层 分 体的 形 态与 标高，应标 注 清楚；山体 峰、壁 等单 元 以及 附属建筑、主 要配 植苗 木的 名称 与冠径 的尺 寸，应与 平面 一致；d)方案效 果可 用 3D 图、手 绘 图等形 式展 示，图 面应 配 有可作 对比 和参 照的 地形、地 物，中、大型假山 宜用 模型 展示 效果；e)中、大 型假 山方 案宜 配有 栽植平、立 面图 与骨 干苗 木表；f)石梁、石阶、汀步 石应 满 足游览 安全 要求，供 通行 用的高 架石 梁应 做到 跨度 不大 于 200cm、高度不大 于600cm、宽 度不 小 于100cm 且两 侧设 护栏；石 阶应做 到登 道最 窄处 宽度 不小 于 120cm，DB32/T 4067 2021 8 阶石踏 脚宽 度不 小 于 30cm、厚 度 1020cm，宜在 连 续 1015 级阶 石后 或结 石 段转折 处，设歇脚平台；汀步 石摆 放应 做 到水深 不大 于50cm，表 面 应防滑，相邻 两块 高差 不 大于15cm，间 隔1520cm；g)方 案 说明，应包 括现 状 分析、设计 路 径、假山 主 次体 布 局、山 体架 构和 附 属建 构 筑物 设置，山石、塑石 材料 和其 它各 类材料 的数 量和 质量 要求，以及 水电 配套 与植 物栽 植要点。6.3 施工图 设计 6.3.1 假山施 工图应 包括 假山平 面图、立面图、剖 面图、详图、基础图、架 构图、水电配 套图和 植 物配置图 等，各专 业设 计应 满足国 家和 江苏 省现 行的 设计标 准、规范 要求。6.3.2 假山施 工平、立、剖 面和 详图编 制应 符合 下列 规定：a)平 面 图应 根 据假 山方 案 优化 假 山总 体 布局。在 平 面方 格 网上 绘 制假 山俯 视 轮廓 的 层叠 面，确定“0.00”点 位，应 标注 明 确 的控 制尺 寸 与点 位标 高，底面 峰、壁 主次 体组 合 叠 层与 峙分延 展 的体 量，以 及依 石 的流 水 态和 壅 土态；可 根 据方 格 网量 取 峰、壁的 构 面节 理 和段、层大小 退 凹轮 廓 线，以及 竖 向分 段 分层 收 结石 的尺 寸；竖 向 分段、分层 的收 结 石轮 廓 和标 高控制点位宜 与立 面图 相对 应，洞穴通 道、配套 水电 管线 的位置 宜作 辅助 平面 或详 图表达；b)立 面 图应 根 据假 山施 工 平面 显 示峰、壁主 次体 的 竖向 叠 层与 峙 分延 展的 架 构形 态，以 及依石流 水 态、壅 土态 的控 制 尺寸 与 标高。可 根 据立 面 网格 量 取峰、壁等 单元 的 构面 节 理和 段、层大 小 面，以 及蹬 道、眺 台、洞 穴、步 道、建构 筑 物和 种 植穴、槽等 单元 的 形态 尺 寸；底层基线线“0.00”点位 和各 段、层 控制 标高 以及 山体 立面形 态应 与平 面一 致；c)剖 面 图应 标 明假 山架 构 分段 内 各层 与 不同 层次 的 表面 置 石与 内 层置 石的 接 靠方 式，山 石体倚墙、山 体内 部中 空或 存在 洞道、塑石 体框 架的，应 用剖面 表示 具体 构造；d)详图应 标注 局部 构造 的做 法、尺 寸及 使用 的材 料，附必要 说明。6.3.3 假山基 础施 工图 编制 应符 合下列 规定：a)根 据 假山 基 础点 位地 质 情况 编 制基 础 施工 图，施 工图 编 制应 符 合国 家和 江 苏省 现 行标 准、规范要求；b)假山地 基基 础承 载力 应大 于山石 总荷 载 的 1.5 倍；c)地 基 承载 力 无法 满足 上 部荷 载 时，应 结合 现场 实 际及 相 关规 定，采 取经 论 证合 理 的地 基加固措施；d)基础上 表面 应低 于地 平面20cm，且其 面积 应大 于假 山 底面，基础 外边 宽出 假山 底 面轮廓50cm；e)网 格 上绘 制 基础 平面 图 应标 注 周边 地 面与 基础 顶 面标 高 差、基 础边 界宽 出 假山 底 边的 控制线尺寸以 及基 础剖 面各 结构 层做法 和尺 寸。6.3.4 假山架 构施 工图 编制 应符 合下列 规定：a)假山架 构体 态，应由 竖向 叠接层 面与 横向 延展 脉络 构成山 体；b)山 石 假山 架 构，应以 剖 面显 示 底、上、顶 各段 料 石拼 合 与叠 接 的 体 态，假 山体 内 部为 钢筋混凝土结 构的，贴 包石 与筋 混凝框 架预 留埋 件露 出端 的搭接 和钩 靠方 式应 标注 清楚；c)塑 石 假山 架 构，体表 内 部的 钢 结构 骨 架应 做专 项 设计，大型 塑 石假 山内 部 应设 检 查与 维修通道；d)置石假 山架 构，仿山 石置 块应根 据材 质和 单体 置块 形态绘 制构 造详 图；e)叠、塑石 体 贴包 墙、柱，应 绘 制剖 面 图、节点 详 图，标 明叠、塑石 体与 墙、柱 及 壁面 的连接方式，石块 镶贴 墙、柱壁 面时，墙、柱体 应为 钢筋 混凝土 结构。6.3.5 假山配 套水 电施 工图 编制 应符合 下列 规定：a)建筑物 应注 明在 假山 的位 置和尺 寸；b)建筑物 应有 平面、立 面、剖面和 大样 图；DB32/T 4067 2021 9 c)建筑物 应有 基础 与石 体衔 接的做 法详 图。6.3.6 假山陪 衬建 筑物 施工 图应 符合下 列规 定：a)假山跌 水系 统应 有上 行给 水管道 和下 行清 污管 道，由水泵、管 道和 净水 设备 组成，水泵 选 择、流量应 满足 水景 设计 效果，扬程 应综 合考 虑水 泵坑 底到堰 口的 提升 高度 及管 路系统 水 头 损 失；b)水 池 电气 施 工图 应包 含 平面 图 和系 统 图，平面 图 应标 明 水泵、灯具、控 制 箱位 置 和线 路的走向 及 回路 编 号等，系 统 图应 明 确供 电 线路 与各 设 备工 作 原理，控制 箱应 设 置在 不 易被 水淹且便于维 修处，电 缆井 的设 计 应符 合国 家和 江苏 省现 行的相 关标 准、规范 要求；c)水池内 电气 设备、灯 具等 设施 的 安全 防护，应 满足 国家和 江苏 省现 行的 相关 标准、规 范 要 求。6.3.7 假山植 物配 置 施 工图 编制 应符合 下列 规定：a)应在方 案基 础上 根据 假山 施工图 优化 植物 配置 设计，注意 遮挡 石体 瑕疵 及水 电管线；b)背 景 植物 宜 以常 绿乔 木 及大 灌 木为 主，石 体间 的 植物 宜 根据 石 体形 态选 择，乔 木 宜为 丛生树与 虬 枝独 树 类，灌木 宜 小叶 密 聚或 疏 枝通 透类，地被 宜 为匍 匐 与攀 援类 植 物，预 留种 植穴槽及石窝 宜选 择造 型盆 栽类 植物；c)栽植设 计图 的苗 木汇 总表 应在备 注栏 中 注 明栽 植点 位。7 施工 7.1 基础 7.1.1 假山地 基施 工应 符合 下列 规定：a)基槽开 挖前，应 依据 设计 图测量 和复 核地 基的 平面 位置与 标高；b)基槽开 挖后 应及 时组 织验 槽，避 免遭 雨水 淋湿 与浸 泡；c)地基承 载力 无法 满足 设计 要求 时，应 在设 计人 员指 导下 采 取措 施 增 强地 基承 载力；d)基础面 积应 大于 假山 底面 积，向外扩 50cm，基础 层 上表面 应低 于周 围土 面，高差根 据设 计 要求确定；e)假山设 置在 既有 建构 筑物 顶部的，必 须根 据设 计要 求对施 工方 案进 行荷 载验 算。7.1.2 假山基 础层 施工 应符 合下 列规定：a)施工应 在地 基验 收完 成后 进行；b)基 础 各结 构 层所 采用 的 材料 品 种、规 格、质量、厚度、标高 和 平整 度等 应 符合 设 计及 相关标准、规 范要 求；c)假山基 础施 工应 按要 求编 制专项 施工 技术 方案。7.2 山体架 构 7.2.1 假山构 体组 面的 架 构 施工，应叠 接、延展 横向 脉络。7.2.2 山石假 山架 构的 竖向 层面 可分 底、上、顶 三段，通常 底段 12 层，上 段 23 层，顶 段 12 层，每层石 块高 度 50150cm；底段料 石应 摆放 出山 体基 面轮廓，分出 底层 拉形 竖体 的进退 和峙 分布 局形 态；上段料 石堆 叠，应以“字 诀”工 法组 合不 同单元，构建出 山体；顶 段料 石放 置，应 以收 结石 显示 出山 顶与上段 各 层 之间 的呼 应态，展示 出山 体石 脉。7.2.3 山石假 山体内 空腔 由钢筋 混凝土 结构支撑，框架梁 柱墙面 钩、绊 障壁 料石的 预埋件 点位，应由假山技 师与 设计 师按 照图纸 和料 石形 态现 场调 整确定。障 壁料 石与 预留 埋 件 露出端 之间，应 钩 抵 羁 绊 固牢。7.2.4 塑石假 山 架构 施工，框架 主杆竖 立和 支 杆连 接应按照 设计 图并结 合 现 场实际，由假山 技师 与设计师现 场确 认排布 形 式。矿坑修 复的 塑石 体框 架应 由具备 专业 资质 的单 位实 施，坑 壁表 面架构实施前应做消险 加固 处理，锚 杆外 露端与 塑石 框架 焊接 应符 合 设计 及 钢 结构焊 接规 范（GB50661）等 国 家 和DB32/T 4067 2021 10 江苏省 现行 相关 标准 和规 范的要 求。7.2.5 置石假 山结构 设 置 于屋顶 或楼面 等建构 筑物 顶部 时，施工 前应对 屋顶 或楼面 的承载 能力进 行 复核验算，非 山石 置块 应根 据材质 和单 体置 块形 态绘 制构造 详图。7.2.6 叠、塑 石贴 包墙、柱 施工 应符合 下列 规定：a)贴石墙、柱 体 的 结构 施工 质量 应 符合 设计 及国 家和 江苏省 现行 相关 标准、规 范要求；b)山石、塑石 与墙、柱 体 之 间连接 应采 用 预 留钢 筋 或 膨胀螺 栓 等 方式 固定；c)叠、塑石 体 贴包 墙、柱，应 绘 制剖 面 图、节点 详 图，表 示叠、塑石 体与 墙、柱 及 壁面 的连接方式，石块 镶贴 墙、柱壁 面时，墙、柱体 应为 钢筋 混凝土 结构。7.3 构山单 元 7.3.1 土石坡 丘施 工应 符合 下列 规定：a)坡丘地 形放 线应 显示 坡底 与基面 交接 线，坡顶 位置 应竖杆 标注 高度；b)堆 土 造单 坡 应避 免坟 丘 状，造 双坡 和 多坡 应堆 出 起伏 脊 脉，理 出坡 面辅 脊 与坡 凹；修 补坡面地形应 以连 接的 相邻 地形 地貌为 依托 和背 景，增加 缺土、减去 赘土；c)坡丘表 面置 石应 结合 陡缓 面形状，组 织地 表径 流，减缓和 防止 表土 冲刷；d)坡底置 石应 衬挡 坡脚 土面，衔聚 坡面 汇水，引 入排 水沟槽；e)土 坡 连接 峰、壁，两 者 先后 顺 序应 据 土坡 体量 和 现场 环 境确 定，土 坡依 附石 壁、石峰，宜先叠塑峰、壁，再 堆土 理坡；f)斜坡入 水面，应 在常 水位 线下 30cm 处沿 岸线 入水 打杉木 桩，两排 桩挤 靠木 桩应做 防腐 处 理，桩长 为 400600cm，小头 直径 1014cm，设计 另有 规定的，应 从其 规定。7.3.2 溪涧施 工应 符合 下列 规定：a)溪 沟 和涧 壑 始端 宜有 凹 潭和 小 池蓄 水，中 段宜 有 宕坎 和 浅坝 跌 水，末端 应 据地形 设浅 滩、涵洞或拦 坝，疏导 泻流 汇入 大水面；b)溪沟宜 利用 边沟、坡 底和 低洼带 构成，沟 底可 做防 渗水层；c)溪 沟 置石 应 稳固 土面、调 导水流，宜 大小 相间、疏密 结 合，边 沟收 水井 盖 旁置 石 应既 阻止流水中冲 刷物 又利 于排 水；d)涧壑地 形 土 坡峙 分，流床 两侧 坡 脚和 坡面 陡斜处 应 置叠石 遮挡；e)溪 涧 分级 跌 水 处 应叠 石 作 坎 和 坝，置 障挡 石调整 跌水 流 向、流 量和 流速，丰富 流 水形 态，跌水坎坝 处 上 段底 部 应 设排 水闸阀；f)溪涧底 面做 法应 因地 制宜，符合生 态环 保要 求，底面 裸 露土可 用同 类叠 置石 碎块、石砾（210cm）铺撒，石砾 应无 尖锐 角。7.3.3 驳岸施 工应 符合 下列 规定：a)驳岸叠 石基 础处 理，可抛 石灌浆 或加 压杉 木桩，具 体应 按 照设 计 要 求实 施；b)沿岸水 深大 于 60cm，无 栏 杆情形，叠 置石 应 与 水生 植被 种 植槽 结合，叠 置石 应 同时 具备 防 护功能；c)岸边沿
