建筑施工承插型盘扣式钢管支架安全技术规程DB32／T 4073-2021.pdf

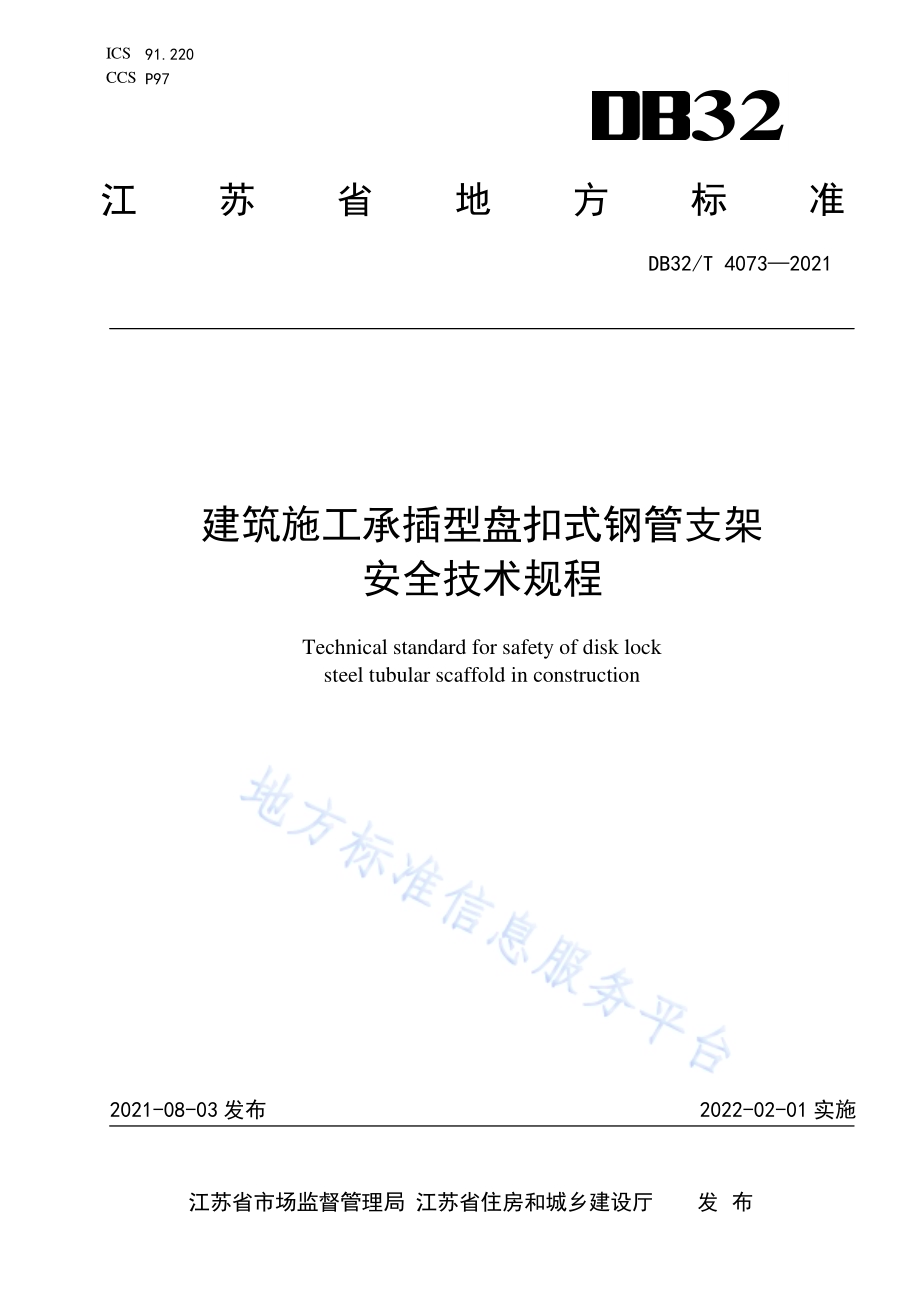

ICS 91.220 CCS P97 32 江苏 省 地方标准 DB32/T 4073 2021 建筑施工 承插型盘 扣式钢管 支架 安全技术 规程 Technical standard for safety of disk lock steel tubular scaffold in construction 2021-08-03 发布 2022-02-01 实施 江苏省市 场监督 管 理局 江苏省 住房和 城乡建设 厅 发 布 DB32/T 4073 2021 I 目 次 前 言.II 1 范围.3 2 规范 性引 用文 件.3 3 术语 和定 义.3 3.1 术语.3 3.2 符号.5 4 基本 规定.6 5 荷载.7 5.1 荷 载分 类.7 5.2 荷 载标 准值.8 5.3 荷 载设 计值.9 5.4 荷 载效 应组 合.9 6 结构 设计.10 6.1 基 本设 计规 定.10 6.2 地 基承 载力 计算.11 6.3 支 撑架 计算.12 6.4 作 业架 计算.13 6.5 构 配件 计算.15 7 构造 要求.15 7.1 一 般规 定.15 7.2 支 撑架.15 7.3 作 业架.18 8 搭设 与拆 除.19 8.1 一 般规 定.19 8.2 支 撑架 搭设 与拆 除.20 8.3 作 业架 搭设 与拆 除.20 9 检查 验收.21 10 安 全管 理与 维护.22 附录A（资 料性）构配 件 承载力.24 附录B（资 料性）风压 高 度变化 系数.25 附录C（资 料性）有关 设 计参数.26 附录D（资 料性）轴心 受 压构件 的稳 定系 数.27 附录E（资 料性）脚手 架 施工验 收记 录.29 DB32/T 4073 2021 II 前 言 本规程 按照GB/T 1.1 2020 标准 化工 作导则 第1 部分：标准化 文件 的结构 和起草 规则 的规 定起草。本规程 由 江 苏省 住房 和城 乡建设 厅 提 出。本规程 由 江 苏省 住房 和城 乡建设 厅 归 口。本标准 主编 单位：无 锡市 锡山三 建实 业有 限公 司、南通新 华建 筑集 团有 限公 司 本标准 参编 单位：东 南大 学、无 锡速 建脚 手架 工程 技术有 限公 司、江苏 速捷 模架科 技 有 限公 司、江苏国智 建筑 科技 有限 公司 本标准 主要 起草 人员：沈 高传、钱 云皋、郭 正兴、邹 明、徐宏 均、钱新 华、温科、易 杰祥、陈 安英、朱军、方延 春、孟韬、邬 建华、陆天 柱。DB32/T 4073 2021 3 建 筑施工 承插型盘 扣式钢 管支架安 全技术 规程 1 范围 为使承 插型 盘扣 式钢 管脚 手架的 设计、搭 设、拆 除、使用 和管 理中，做到 技 术先进、经 济合 理、安全适用，制 定本 标准。本标准 适用 于建 筑与 市政 工程中 承插 型盘 扣式 钢管 脚手架 的设 计、搭设、拆 除、使 用和 管理。承插型 盘扣 式钢 管脚 手架 的设计、搭 设、拆除、使 用 和管理 除应 符合 本标 准外，尚应 符合 国家 现 行有关标 准的 规定。2 规范性 引用 文件 下列文 件中 的内 容通 过文 中的规 范性 引用 而构 成本 文件必 不可 少的 条款。其 中，注日 期的 引用 文件，仅该日 期对 应的 版本 适用 于本文 件；不注 日期 的引 用文件，其 最新 版本（包 括所有 的修 改单）适 用 于 本文件。GB 50007 建筑 地基 基础 设 计规范 GB 50009 建筑 结构 荷载 规 范 GB 50017 钢结 构设 计标 准 GB 50018 冷弯 薄壁 型钢 结 构技术 规范 GB 50068 建筑 结构 可靠 性 设计统 一标 准 GB 50204 混凝 土结 构工 程 施工质 量验 收规 范 GB 50666 混凝 土结 构工 程 施工规 范 GB 51210 建筑 施工 脚手 架 安全技 术统 一标 准 JGJ 46 施 工现 场临 时用 电 安全技 术规 范 JGJ 130 建 筑施 工扣 件式 钢管脚 手架 安全 技术 规范 JGJ/T 194 钢管 满堂 支架 预压技 术规 程 JG/T 503 承插 型盘 扣式 钢 管支架 构件 3 术语和 定义 下列术 语和 定义 适用 于本 文件。3.1 术语 3.1.1 承插型 盘扣 式钢 管支 架 disk lock steel tubular scaffold 立杆之 间采 用套 管或 插管 连接，水 平杆 和斜 杆采 用 杆端扣 接头 卡入 连接 盘，用楔形 插销 连接，能承受相应 的荷 载，并 具有 作 业安全 和防 护功 能的 结构 架体，简 称脚 手架，根据 用 途可分 为支 撑脚 手架 和作业脚手 架。根据 立杆 外径 大小可 分为 标准 型和 重型，其中 标准 型简 称为B型，重型简 称为Z型。3.1.2 支撑脚 手架 shoring scaffold DB32/T 4073 2021 4 支承于 地面 或结 构上 可承 受各种 荷载，具 有安 全防 护功能，为 建筑 施工 提供 支撑和 操作 平台 的 脚 手架，包 括混 凝土 施工 用模 板支撑 脚手 架和 结构 搭设 支撑架，简 称支 撑架。3.1.3 作业脚 手架 operation scaffold 支承于 地面、建筑 物上 或 附着于 工程 结构 上，为 建 筑施工 提供 作业 平台 与安 全防护 的脚 手架，简称作业架。3.1.4 基座 base collar 焊接有 连接 盘和 连接 套管，底部 插入 可调 底座，顶 部可插 接立 杆的 竖向 杆件。3.1.5 立杆 standard 焊接有 连接 盘和 连接 套管 的承插 型钢 管脚 手架 的竖 向杆件。3.1.6 水平杆 ledger 两端焊 接有 扣接 头，可与 立杆上 的连 接盘 扣接 的水 平杆件。3.1.7 斜杆 diagonal brace 两端装 配有 扣接 头，可与 立杆上 的连 接盘 扣接 的斜 向杆件。3.1.8 可调底 座 base jack 插入立 杆底 端可 调节 高度 的底座。3.1.9 可调托 撑 head jack 插入立 杆顶 端可 调 节 高度 的托撑。3.1.10 连接盘 connecting plate 焊接于 立杆 上可 扣接8个 方 向扣接 头的 八边 形或 圆环 形8孔 板。3.1.11 连接套 管 standard connect collar 固定于 立杆 一端，用 于立 杆竖向 接长 的外 套管 或内 插管。3.1.12 立杆连 接件 standard connect pin 将立杆 与立 杆连 接套 管固 定、防 拔脱 的专 用零 件。3.1.13 盘扣节 点 ring plate-wedge node 脚手架 立杆 上的 连接 盘与 水平杆 和斜 杆端 上的 扣接 头用插 销组 合的 连接。3.1.14 扣接头 wedge head 位于水 平杆 或斜 杆杆 件端 头与立 杆上 的连 接盘 快速 扣接的 零件。3.1.15 插销 wedge 装配在 扣接 头内，用 于固 定扣接 头与 连接 盘的 专用 楔形零 件。3.1.16 DB32/T 4073 2021 5 挂扣式 钢梯 stair 挂扣在 脚手 架水 平杆 上供 施工人 员上 下通 行的 爬梯。3.1.17 三角架 side bracket 与立杆 上连 接盘 扣接 的侧 边悬挑 三角 形桁 架。3.1.18 连墙件 anchoring 将脚手 架与 建筑 物连 接的 构件。3.1.19 双槽托 梁 double channel steel beam 两端 搁 置在 立杆 连接 盘上 或可调 托撑 上的 专用 横梁，用于 实现 梁、板共 支作 用的构 件。3.1.20 搭设高 度 distance of shoring 支撑架 搭设 高度 为自 可调 底座的 底部 至可 调托 撑上 端的总 高度；作 业架 搭设 高 度为自 可调 底座 的 底部至最 顶层 横杆 中心 的总 高度。3.2 符号 3.2.1 荷载和 荷载 效应 FR 作用 在连 接盘 上的 竖向力 设计 值；Mw 风荷 载设 计值 产生 的弯矩；Mwk 风 荷载 标准 值产 生 的弯矩；MR 设计 荷载 下脚 手架 抗倾覆 力矩；MT 设计 荷载 下脚 手架 倾覆力 矩；N 立杆 轴向 力设 计值；Nk 立杆 传 至 基础 顶面 的轴向 力标 准组 合值；NGk 永久 荷载 标准 值 产生的 立杆 轴向 力总 和；NQk 可变 荷载 标准 值 产生的 立杆 轴向 力总 和；N0 连墙 件约 束脚 手架 平面外 变形 所产 生的 轴向 力；Nl 连墙 件轴 向力 设计 值；Nlw 风 荷载 产生 的连 墙 件轴向 力设 计值；Pk 相应 于荷 载效 应标 准组合 时，立杆 基础 底面 处的平 均压 力；wk 风荷 载标 准值；w0 基本 风压 值；S 脚手 架按 荷载 基本 组 合计算 的效 应设 计值；R 脚手 架抗 力的 设计 值。3.2.2 材料性 能和 抗力 E 钢材 的弹 性模 量；f 钢材 的抗 拉、抗 压 和 抗弯强 度设 计值；fa 地基 承载 力特 征值；Qb 连接 盘抗 剪承 载力 设计值；Rc 扣件 抗滑 承载 力设 计值；DB32/T 4073 2021 6 v 容 许挠 度；vmax 最 大挠 度。3.2.3 几何参 数 A 横截 面面 积；An 连墙 件的 净截 面面 积；Ag 可调 底座 底板 对应 的基础 底面 面积（m2）；Hl 连墙 件竖 向间 距；Ll 连墙 件水 平间 距；I 截面 惯性 矩；W 截面 模量；a 可调 托撑 支撑 点至 顶 层水平 杆中 心线 的距 离；h 架体 步距（以 立杆 上 的连接 盘间 距为 模数）；h 架 体顶 层步 距（以 立杆上 的连 接盘 间距 为模 数）；la 立杆 纵距；l0 立杆 计算 长度。3.2.4 计算系 数 s 脚 手架 风荷 载体 型 系数；z 风 压高 度变 化系 数；立杆 计算 长度 修正 系数；k 支撑 架悬 臂端 计算 长 度折减 系数；H 支 撑架 搭设 高度 调 整系数；轴心 受压 构件 稳定 系 数；杆件 长细 比；0 脚 手架 结构 重要 性 系数；R 承 载力 设计 值调 整 系数；架体 顶层 步距 修正 系数；G 永 久荷 载分 项系 数；Q 可 变荷 载 分 项系 数。4 基本规 定 4.0.1 脚手 架安 全管理 与 维护应 满足方 案要 求，遵 循脚手 架搭 设 及拆 除工艺 流程，脚手架 使用 过程应明 确专 人管 理。4.0.2 脚手 架 构 件、材 料及 其 制 作 质 量 应符 合 产 品标 准 承 插 型 盘扣 式 钢 管支 架 构 件 JG/T503中的规 定。a)立杆不 应低 于 GB/T 1591 中 Q355 的 规定；b)水平杆 和水 平斜 杆不 应低 于 GB/T 700 中 Q235 的 规定；c)竖向斜 杆不 应低 于 GB/T 700 中 Q195 的 规定；d)钢管外 径和 壁厚 允许 偏差 应符合 表4.0.2 的规 定。表 4.0.2 钢 管外 径和 壁 厚允许 偏差（mm）DB32/T 4073 2021 7 序号 名称 型号 外径 D 壁厚 t 外径允许偏差 壁厚允许偏差 1 立杆 Z 60.3 3.2 0.3 0.15 B 48.3 3.2 0.3 0.15 2 水平杆、水平斜杆 Z 或 B 48.3 2.5 0.5 0.2 3 竖向斜杆 Z 或 B 48.3 2.5 0.5 0.2 42.4 2.5 0.3 0.15 38 2.5 0.3 0.15 33.7 2.3 0.3 0.15 4.0.3 杆 端扣 接头 与连 接 盘的插 销连 接应 保证 锤击 自锁后 不拔 脱。4.0.4 插销 销 紧后，扣 接 头端部 弧面 应与 立杆 外表 面 贴合。4.0.5 脚手 架 结 构设计 应 根据脚 手架种 类、搭设高 度和荷 载采用 不同 的安全 等级。脚手架 安全 等级的划 分应 符合 表4.0.5 的 规定。表4.0.5 脚手 架的 安全 等 级 作业架 支撑架 安全 等级 搭设高度(m)荷载设计 值(kN)搭设高度(m)荷载设计值 24 8 15kN/m2 或20kN/m 或7kN/点 24 8 15kN/m2 或20kN/m 或7kN/点 注：支撑脚手架的搭设高度、荷载中任一项不满足安全等级为 级的条件时，其安全等级应划为 级。4.0.6 脚 手架 结构 重要 性 系数 0，应按 表4.0.6 的 规定取 值。表4.0.6 脚手 架结 构重 要 性系数 0 结构重要性系数 承载能力极限状态设计 安全等级 I 0 1.1 1.0 5 荷载 5.1 荷载分 类 5.1.1 作 用于 脚手 架上 的 荷载可 分为 永久 荷载 和可 变荷载。5.1.2 支 撑架 永久 荷载 应 包括下 列内 容：a)支撑架 的架 体自 重G1：包 括立杆、水 平杆、斜杆、可调底 座、可调 托撑、双 槽托梁、三 角架 等构配件 自重；b)作用到 支撑 架上 荷载G2：模板、钢筋 和混 凝土 自重 以及钢 构件 和预 制混 凝土 等构件 自重。DB32/T 4073 2021 8 5.1.3 作业 架永 久荷载 应 包括架 体及构 配件 自重G3：包括 立杆、水平 杆、斜 杆、可 调底座、可 调托撑、脚手 板、栏杆、踢 脚板、挂扣 式钢 梯、安全 网等构 配件 自重。5.1.4 支 撑架 可变 荷载 应 包括下 列内 容：a)施工荷 载Q1：作用 在支 撑 架结构 顶部 模板 面上 的施 工作业 人员、施工 设备、超 过浇筑 构件 厚度的混凝 土料 堆放 荷载；b)附加水 平荷 载Q2：作 用在 支撑架 结构 顶部 的泵 送混 凝土、倾倒 混凝 土等 因素 产生的 水平 荷载；c)风荷载Q3。5.1.5 作 业架 可变 荷载 应 包括下 列内 容：a)施工荷 载Q4：包 括作 业层 上的操 作人 员、临时 放置 材料、运输 工 具 及小 型工 具等；b)风荷载Q3。5.2 荷载 标 准值 5.2.1 支 撑架 永久 荷载 标 准值取 值应 符合 下列 规定：a)架体自重G1 和模 板自 重G2：架体 自重 可按 实际 重量 取值；模板 自重 标准 值应 根据混 凝土 结 构 模板设计 图纸 确定。对 肋形 楼板及 无梁 楼板 的模 板自 重标准 值可 按表5.2.1 的 规 定确定。表5.2.1 楼板 模板 自重 标 准值（kN/m2）模板构件名称 木模板 定型钢模板 铝合金模板 平板的模板及小楞 0.30 0.50 0.25 楼板模板（包括梁模板）0.50 0.75 0.30 b)钢筋混 凝土构 件自重G2：普通梁 钢筋混 凝土 自重可 采用25.5kN/m3，普通板 钢 筋混凝 土自重 可采用25.1kN/m3，特 殊钢 筋 混凝土 结构 应根 据实 际情 况确定。5.2.2 作 业架 永久 荷载 标 准值取 值应 符合 下列 规定：c)架体及 构配 件自 重G3：脚 手架架 体自 重可 按 实 际重 量取值；d)木脚手 板和 钢脚 手板 自重 标准值 可按0.35kN/m2取值，钢 网片 自重 标准 值可 按0.15 kN/m2 取值；e)作业层 的栏 杆与 挡脚 板自 重标准 值可 按0.17kN/m 取 值；f)脚手架 外侧满 挂密目 式安 全立网 自重标 准值 可按0.01kN/m2 取值，钢板 冲孔网 自重标 准值可 按实际自 重取 值。5.2.3 支 撑架 可变 荷载 标 准值取 值应 符合 下列 规定：a)作用在 支撑 架上 的施 工人 员及设 备荷 载Q1 可按 实际 计算，但不 应小 于2.5kN/m2；b)泵送混 凝土、倾 倒混 凝土 等因素 产生 的附 加水 平荷 载Q2：可取 计算 工况 下的 竖向永 久荷 载 标 准值的2%，并 应作 用在 支撑 架上端 最不 利位 置；c)作用在 支撑 架上 的风 荷载 标准值 应按 下式 计算：k z sww 0（5.2.3）式中：wk 风 荷载 标准 值（kN/m2）；z 风压 高度 变 化系数，应 按本 标准 附录 B 确 定；s 脚 手架 风荷 载体型 系数，应 按本 标准 第 4.2.4 条采 用；w0 基本 风压 值（kN/m2），应 按现 行国 家 标准 建筑 结构 荷载 规范 GB 50009 的规 定采用，取 重现 期 n=10 对 应的 风压值，但 不得 小 于 0.3kN/m2。5.2.4 脚 手架 风荷 载体 型 系数应 符合 表5.2.4 的规 定。DB32/T 4073 2021 9 表5.2.4 脚手 架风 荷载 体 型系数 s 背靠建筑物状况 全封闭墙 敞开、框架和开洞墙 脚手架状况 全封闭、半封闭 1.0 1.3 敞开 stw 注：a）stw 值可将支撑架及脚 手架视为桁架，按现行国家标准建筑结构荷载规范 GB 50009 的规定计算；b）为挡风系数，=1.2An/Aw，其 中 An 为挡风面积；Aw 为迎风面积；c）密目式安全立网全封 闭脚手架挡风系数 不宜小于 0.8；d）全封闭：沿支撑结构 外侧全高全长用密目网封闭；e）半封闭：沿支撑结构 外侧全高全长用密目网封闭 30%70%；f）敞开：沿支撑结构外侧全 高全长无密目网封闭。4.2.5 作 业架 可变 荷载 标 准值取 值应 符合 下列 规定：a)作用在 作业架 上 的施 工荷 载Q4应 根据 实际 情况 确定，且不 应低 于表5.2.5 的 规 定；表5.2.5 脚手 架施 工活 荷 载标准 值 类 别 标准值（kN/m2）防护脚手架 1 装修脚手架 2 砌筑作业脚手架 3 b)作业架 同时 施工 的作 业层 层数应 按实 际计 算，作业 层不宜 超过2层；c)作用在 作业 架的 风荷 载标 准值应 按本 标准4.2.3 条 计 算。5.3 荷载设 计值 5.3.1 计算 脚手 架 的架 体 或构件 的强度、稳 定性和 节点连 接强度 时，荷载设 计值应 采用荷 载标 准值乘以 荷载 分项 系数，分 项系数 取值 应符 合 表5.3.1 的规定。表5.3.1 脚手 架荷 载分 项 系数 验算项目 荷载分项系数 永久荷载分项系数 G 可变荷载分项系数 Q 强度、稳定性 1.3 1.5 地基承载力 1.0 1.0 挠 度 1.0 1.0 倾覆 有利 0.9 0 不利 1.3 1.5 5.4 荷载效 应组 合 5.4.1 脚手 架设 计时，应 根据正 常搭设 和使 用过程 中可能 出现的 荷载 情况，按承载 能力极 限状 态和正常 使用 极限 状态 分别 进行荷 载组 合，并应 取各 自最不 利的 荷载 组合 进行 设计。DB32/T 4073 2021 10 5.4.2 对承 载能 力极限 状 态，应 按荷载 效应 基本组 合进行 荷载组 合；对正常 使用极 限状态，应 按荷载效 应的 标准 组合 进行 荷 载组 合。5.4.3 脚 手架 承载 力计 算 应按临 时工 况设 计进 行计 算，并 应符 合下 式要 求：0SR(5.4.3)式中：0 脚手 架结 构 重要性 系数，安 全等 级为I 时，取1.1；安 全等 级为II时，取1.0；S 脚 手架 按荷 载基本 组合 计算 的效 应设 计值；R 脚手 架抗 力的 设计 值；5.4.4 脚手 架设 计时，应 根据使 用 过程 中可 能出现 的荷载 取其最 不利 荷载效 应组合 进行计 算，荷载效应 组合 宜按 表5.4.4 采 用。表5.4.4 荷载 效应 组合 计算项目 荷载效应组合 支撑架 作业架 立杆稳定 永久荷载施工荷载 永久荷载施工荷载 永久荷载0.9（施工荷载风 荷载）永久荷载0.9（施工荷载风 荷载）支架抗倾覆稳定 永久荷载0.9（施工荷载+未 预见因素产生的水平荷载）水平杆承载力与变形 永久荷载施工荷载 永久荷载施工荷载 连墙件承载力 风荷载3.0kN 6 结构设计 6.1 基本设 计规定 6.1.1 结 构设 计应 依据 现 行国家 标准 建 筑结 构荷 载 规范 GB 50009、钢结 构设 计标准 GB 50017、冷弯 薄壁 型钢 结构 技术 规范GB 50018 和 建筑 结构可 靠性 设计 统一 标准 GB 50068 的规 定，采 用 概率极限 状态 设计 法，采用 分项系 数的 设计 表达 式。6.1.2 支 撑架 应进 行下 列 设计计 算：a)立杆的 稳定 性计 算；b)独立支 撑架 超出 规定 高宽 比时的 抗倾 覆验 算；c)当通过 立杆 连接 盘传 力时 的连接 盘抗 剪承 载力 验算；d)立杆地 基承 载力 计算。6.1.3 作 业架 应进 行下 列 设计计 算：a)立杆的 稳定 性计 算；b)纵、横 向水 平杆 的承 载力 计算；c)连墙件 的强 度、稳定 性和 连接强 度的 计算；d)连接盘 抗剪 承载 力验 算；e)立杆地 基承 载力 计算。6.1.4 当 支撑 架搭 设成 双 向均有 竖向 斜杆 的独 立方 塔架形 式时（图6.1.4），可按带 有斜 腹杆 的格构柱结 构形 式进 行计 算分 析。DB32/T 4073 2021 11 图 6.1.4 独立方塔架 1 竖向斜杆；2 水平杆；3 立杆；4 可调底座；5 可调 托撑 6.1.5 当杆 件变 形量有 控 制要求 时，应 按正 常使用 极限状 态验算 其变 形量。受弯构 件的挠 度不 应超过表6.1.5 中 规定 的容 许 值。表6.1.5 受弯 构件 的容 许 挠度 构件类别 容许挠度v 受弯构件 l/150 与 10mm 取较小值 注：l 为受弯构件跨度。6.1.6 支撑 架 立 杆几何 长 细比不 得大于150，作业 架 立杆几 何长细 比不 得大于210；其 它杆件 中的受压杆 件几 何长 细比 不得 大于230，受拉 杆件 几何 长 细比不 得大 于350。6.1.7 立 杆不 考虑 风荷 载 时，应 按承 受轴 向荷 载杆 件 计算；当考 虑风 荷载 时，应 按压弯 杆件 计算。6.1.8 钢 材的 强度 设计 值、截面 面积 等设 计参 数应 符合附 录C 的规 定。6.2 地基承 载力 计算 6.2.1 可 调底 座 底 部地 基 承载力 应满 足下 列公 式的 要求：KaPf(6.2.1-1)KKgNPA(6.2.1-2)式中：Pk 相应 于荷 载 效应标 准组 合时，立 杆基 础底面 处的 平均 压力（kPa）；Nk 立 杆传 至基 础顶面 的轴 向力 标准 组合 值（kN）；Ag 可调 底座 底 板对应 的基 础底 面 面 积（m2）；fa地基 承载 力特 征值（kPa），应 按现 行国 家标准 建筑 地基 基础 设 计规范 GB 50007 的DB32/T 4073 2021 12 规定确 定。6.2.2 当 脚手 架搭 设在 结 构楼面 上时，应 对支 承架 体的楼 面结 构进 行承 载力 验算，当不 能满 足承载力要 求时 应采 取楼 面结 构下方 设置 附加 支撑 等加 固措施。6.3 支撑架 计算 6.3.1 立 杆轴 向力 设计 值 应按下 列公 式计 算：不组合 风荷 载时：QQ G Gk kN N N(6.3.1-1)组合风 荷载 时：QQ.G Gk kN N N 09(6.3.1-2)式中：G 永 久荷 载分 项系数；Q 可变 荷载 分项 系数；N立杆 轴向 力设 计值（kN）；NGk 永 久荷 载 标准值 产生 的立 杆轴 向力 总和（kN）；NQk 可变 荷载 标准 值 产生的 立杆 轴向 力总 和（kN）；6.3.2 立 杆计 算长 度应 按 下列公 式计 算，并 应 取其 中的较 大值：Hl h 0(6.3.2-1)H l h ka 02(6.3.2-2)式中：l0 支 架立 杆计 算 长度（m）；a 可 调托 撑支 撑点 至顶 层水平 杆中 心线 的距 离（m），满 堂作 业架 取 0；h 架体 步距（m），取 最 大值；h 架体 顶层 步距（m）；立 杆计 算长 度修 正系 数，h=0.5m 或 1.0m 时，取值 1.5；h=1.5m 时，取 值 1.05；架体 顶层 步距 修正 系数，h=1.0m 或 1.5m 时，取 值 0.9；h=0.5m 时，取值 1.5；H 支撑 架搭设 高度 调 整系数，可 按 表 6.3.2 采用；k 支撑 架 悬 臂端 计算 长 度折减 系数，取 值0.6。按表6.3.2 支 撑脚 手架 搭 设高度 调整 系数 搭设高度 H(m)H 8 8H 16 16H 24 H 24 H 1.00 1.05 1.10 1.20 6.3.3 立 杆稳 定性 应按 下 列公式 计算：不组合 风荷 载时：NfA(6.3.3-1)组合风 荷载 时：DB32/T 4073 2021 13 wMWNfA(6.3.3-2)式中：Mw 立 杆段 由风 荷载设 计值 产生 的弯 矩（kN m），可按 本标 准式（6.4.2-2）计 算；f 钢 材的 抗拉、抗 压和 抗弯强 度设 计值(N/mm2)，应按 本标 准附 录 C 表 C-1 采 用；轴 心受 压构 件稳 定系 数，应 根据 立杆 长细 比li 0按本标准 附 录 D 取 值；W 立杆 的 截 面 模量（mm3），应按 本标 准 附录 C 表 C-2 采用；A 立 杆的 横 截 面面 积（mm2），应 按本 标准 附录 C 表 C-2 采 用。6.3.4 当 符合 下列 条件 之 一时，模板 支撑 架立 杆可 不计入 由风 荷载 产生 的附 加轴力 标准 值：a)独立架 体高 宽比 不大 于 3，且作 业层 上竖 向栏 杆围 挡（模 板）高度 不大 于 1.2m；b)架体按 本规 范 第 6.2.5 条 的构造 要求 与既 有建 筑结 构进行 了可 靠连 接；c)采取了 其他 防倾 覆措 施。6.3.5 架 体高 度8m 以上，高 宽比 大于3，四 周无 拉 结的高 大 支 撑架 应验 算整 体抗倾 覆稳 定性。计算倾覆 力矩 时，作用 在架 顶的水 平力 指考 虑施 工中 的混凝 土浇 筑时 泵管 振动 等因素 产生 的水 平 荷 载，并且以线 荷载 的形 式作 用在 架体顶 部水 平方 向上，其 荷载标 准值 应按 照本 标准 第 5.2.3 条 取值；计 算 抗 倾覆力矩 时，作用 在架 体的 竖 向荷载 包括 架体 自重 以及 钢筋混 凝土 自重。整 体抗 倾 覆稳定 性应 按下 式计 算：RT MM（6.3.4）式中：MR 设 计荷 载下 脚手架 抗倾 覆力 矩（kN m）；MT 设计 荷载 下 脚 手架 倾覆力 矩（kN m）。6.4 作业架 计算 6.4.1 无 风荷 载时，立 杆 承载验 算应 符合 下列 要求：a)立杆轴 向力 设计 值应 按下 式计算：G GK Q QKN N N（6.4.1-1）式中：NGk永久 荷载 标准值 产生 的立 杆轴 向力 总和（kN）；NQK 可变 荷载标 准值产 生的 立杆 轴向力总和（kN），内外 立杆可按一纵距（跨）内 施工荷载 总和 的 1/2 取 值。b)立杆计 算长 度应 按下 式计 算：0 lh（6.4.1-2）式中：h 脚手 架水 平杆 竖向最 大步 距（m）；考虑 脚手 架整 体稳 定 因素的 立杆 计算 长度 系数，应按 表 6.4.1 确定。表6.4.1 脚手 架立 杆计 算 长度系 数 类别 连墙件布置 2 步3 跨 3 步3 跨 双排架 1.45 1.70 DB32/T 4073 2021 14 c)立杆稳 定性 应按 本标 准式（6.3.3-1）、（6.3.3-2）计算。6.4.2 采 用组 合风 荷载 时，立杆 承载 力应 按下 列公 式计算：a)立杆轴 向力 设计 值：G Gk Q Qk.N N N 09（6.4.2-1）b)立杆段 风荷 载作 用弯 矩设 计值：kaw wk.wl hMM 209 1509 1510（6.4.2-2）c)立杆稳 定性：wM NfAW（6.4.2-3）式中：NGk永久 荷载 标准值 产生 的立 杆轴 向力 总和（kN）；NQk 可 变荷载 标准 值产 生的 立杆轴 向力总 和（kN），内外 立杆可 按一纵 距（跨）内施工荷载 总和 的 1/2 取 值；Mwk 立 杆段 由 风荷载 标准 值产 生的 弯矩（kN m）；la 立 杆纵 距（m）。6.4.3 连 墙件 的计 算应 符 合下列 要求：a)连墙件 的轴 向力 设计 值应 按下式 计算：w0 llN N N（6.4.3-1）式中：Nl 连墙 件轴 向力 设计值（kN）；Nlw 风 荷载 产生 的连墙 件轴 向力 设计 值，应按本 标准 第 6.4.4 条 的规 定计算；N0 连墙 件约 束 脚手架 平面 外变 形所 产生 的轴向 力，双排 架可 取 3kN。b)连墙件 的抗 拉承 载力 应符 合下列 要求：nlNfA（6.4.3-2）式中：An 连墙 件的 净 截面面 积（mm2）。c)连墙件 的稳 定性 应符 合下 式要求：lN Af（6.4.3-3）式中：A 连墙 件横 截面 面积（mm2）；轴心 受压 构件 稳定系 数，应根 据连 墙件 的长细 比按 本标 准附 录 D 采用。d)当采用 钢管 扣件 做连 墙件 时，扣 件抗 滑承 载力 的验 算，应 满足 下式 要求：clNR（6.4.3-4）式中：Rc 扣 件抗 滑承 载力设 计值（kN），一个 直 角扣件 应 取 8.0kN。6.4.4 由 风荷 载产 生的 连 墙件的 轴向 力设 计值，应 按下式 计算：DB32/T 4073 2021 15 k.lw l lN w L H 15（6.4.4）式中：wk 风 荷载 标准 值（kN/m2）；Ll 连 墙件 水平 间距（m）；Hl 连墙 件竖 向间 距（m）。6.5 构配件 计算 6.5.1 盘 扣节 点连 接盘 的 抗剪承 载力 应按 下式 计算：RbFQ（6.5.1）式中：FR 作用 在连 接 盘上的 竖向 力设 计值（kN）；Qb 连接 盘抗 剪 承载力 设计 值，可 取 40kN。6.5.2 当 三角架 用来 抵抗 外部作 用时，应 进行 承载 力验算；在 立杆 承载 力验 算时，应计 入由 三角架产生 的附 加弯 矩。7 构造要 求 7.1 一般规 定 7.1.1 脚 手架 的构 造体 系 应完整，保 证脚 手架 的整 体 稳定 性。7.1.2 应根 据施 工方案 计 算得出 的立杆 纵向、横向 间距选 用定长 的水 平杆和 斜杆，并应根 据搭 设高度组 合立 杆、基座、可 调托撑 和可 调底 座。7.1.3 脚 手架 搭设 步距 不 应超过2m。7.1.4 脚 手架 的竖 向斜 杆 不应采 用 钢 管扣 件。7.1.5 在 一个 单体 脚手 架 工程中，宜 采用 同一 厂家 产品进 行搭 设。7.2 支撑 架 7.2.1 支撑 架的 高宽比 宜 控制在3 以内，高宽 比大 于3的支撑 架应 与既有 结构 做 刚性连 接或 增 加抗倾覆措 施。7.2.2 支撑 架 应 根据脚 手 架搭设 高度、支撑 架型号 及立杆 轴力设 计值，合理 布置竖向 斜杆，布 置类型宜 符合 表7.2.2 中的 要 求。表7.2.2 支撑 架竖 向斜 杆 布置类 型 支撑架型号 立杆轴力设计值（kN）搭设高度 H（m）H 8 8 H 16 16H 24 H 24 B N 25 TD TD TC TB Z N 40 B 25 N 40 TC TB TB TB Z 40 N 65 B 40 N 55 TB TB TB TA Z 65 N 95 DB32/T 4073 2021 16 B N 55 TB TB TA TA Z N 95 注：a）立杆轴力设计值应按照 6.3.1 计算；b）立杆轴力设计值和脚手架搭设高度为同一独立架体内的最大值；c）表 7.2.2 适用于步距 为 1.5m 的架体；d）H 16m 时，顶层步距内满 设竖向斜杆；e）T：Type 简写，斜杆打 法样式，分 TA、TB、TC、TD 四 类。TA：竖 向斜 杆沿 纵、横向 每跨搭 设（图7.2.2-1）；TB：竖 向斜 杆沿 纵、横向 每间隔1跨 搭设（图7.2.2-2）；TC：竖 向斜 杆沿 纵、横向 每间隔2跨 搭设（图7.2.2-3）；TD：竖 向斜 杆沿 纵、横向 每间隔3跨 搭设（图7.2.2-4）。（a）立面图（b）平面图 图 7.2.2-1 TA 支撑架斜杆设 置示意图 1 立杆；2 水平杆；3 竖向 斜杆（a）立面图（b）平面图 图 7.2.2-2 TB 支撑架斜杆设 置示意图 1 立杆；2 水平杆；3 竖向 斜杆 DB32/T 4073 2021 17（a）立面图（b）平面图 图 7.2.2-3 TC 支撑架斜杆设 置示意图 1 立杆；2 水平杆；3 竖向 斜杆（a）立面图 b）平面图 图 7.2.2-4 TD 支撑架斜杆设 置示意图 1 立杆；2 水平杆；3 竖向 斜杆 7.2.3 支 撑架 可调 托撑 伸 出顶层 水平 杆或 双槽 托梁 中心线 的悬 臂长 度（图7.2.3）不应 超过650mm，且丝杆 外露 长度 不应 超过400mm，可调 托撑 插入 立杆 或双槽 托梁 长度 不得 小于150mm。图 7.2.3 可调托撑伸出顶层水 平杆的悬臂长度 1 可调托撑；2 螺杆；3 调 节螺母；4 立杆；5 水平杆 DB32/T 4073 2021 18 7.2.4 支撑 架 可调 底座 丝 杆插入 立杆长 度不 得小于150mm，丝杆外 露长 度不宜 大于300mm，作为 扫地杆的 最底 层水 平杆 中心 线高度 离可 调底 座的 底板 高度不 应大 于550mm。7.2.5 支 撑架 搭设 高度 超 过8m，有既 有建 筑结 构时，应沿高 度每 间隔4-6 个步 距 与周围 已建 成的 结构进行 可靠 拉结。7.2.6 支 撑架 应沿 高度 每 间隔4-6个 标准 步距 应设 置 水平剪 刀撑 并符 合 建筑 施 工扣件 式钢 管脚 手架安全 技术 规范 JGJ130 中钢管 水平 剪刀 撑的 相关 规定。7.2.7 当 以独 立 塔 架形 式 搭设支 撑架 时，应沿 高度 间隔2-4个 步距 与相 邻的 独 立塔架 水平 拉结。7.2.8 当支 撑架 架 体内 设 置与单 支水平 杆同 宽的人 行通道 时，可 间隔 抽除第 一层水 平杆和 斜杆 形成施工 人员 进出 通道，与 通道正 交的 两侧 立杆 间应 设置竖 向斜 杆；当 支 撑架 架 体内 设置 与单 支 水 平 杆 不同宽人 行通道 时，应在通 道上部 架设支 撑横 梁（图7.2.8），横 梁的型 号及 间 距应依 据荷载 确定。通 道相邻跨 支撑 横梁 的立 杆间 距应根 据计 算设 置，通道 周围的 支撑 架应 连成 整体。洞口 顶部 应铺 设 封 闭 的 防护板，相邻 跨应 设置 安全 网。通 行机 动车 的洞 口，应设置 安全 警示 和防 撞设 施。图 7.2.8 支撑架人行通道设置 图 1 立杆；2 支撑横梁；3 防 撞设施 7.3 作业 架 7.3.1 作 业架 的高 宽比 宜 控制在3以 内，高宽 比大 于3 的作业 架应 设置 抛撑 或揽 风绳等 抗倾 覆措 施。7.3.2 双 排外 作业 架 首 层 立杆宜 采用 不同 长度 的立 杆交错 布置，立 杆底 部宜 配 置可调 底座 或垫 板。7.3.3 当设 置双 排外作业架 人行 通道时，应 在通道 上部架 设支撑 横梁，横梁 截面大 小应按 跨度 以及承受 的荷 载计 算确 定，通道两 侧 作 业架 应加 设斜 杆；洞口 顶部 应铺 设封 闭 的防护 板，两 侧应 设置 安 全网；通 行机 动车 的洞 口，应设置 安全 警示 和防 撞设 施。7.3.4 双排
