建筑物移动通信基础设施建设标准DB32／ 4120-2021.pdf

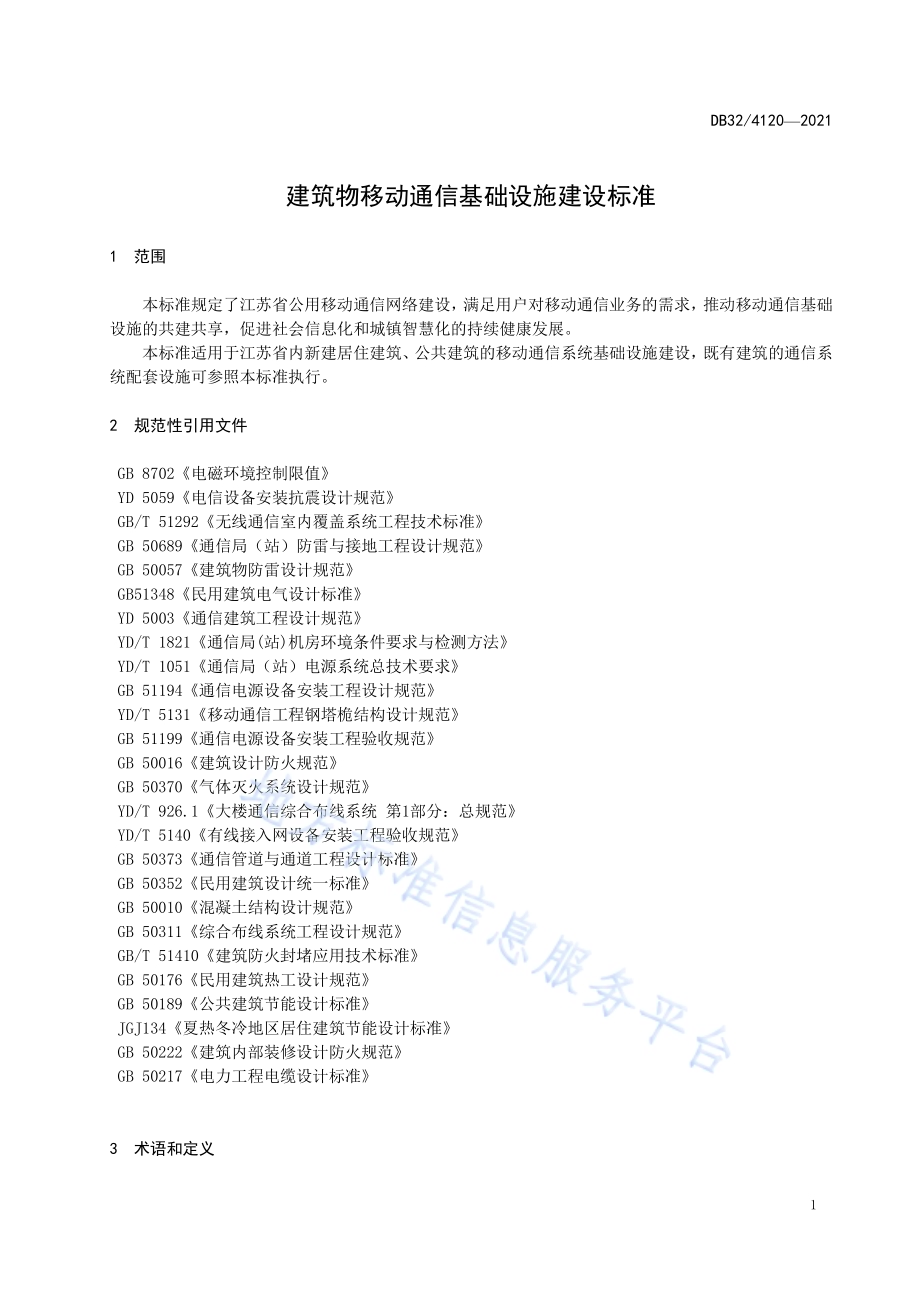

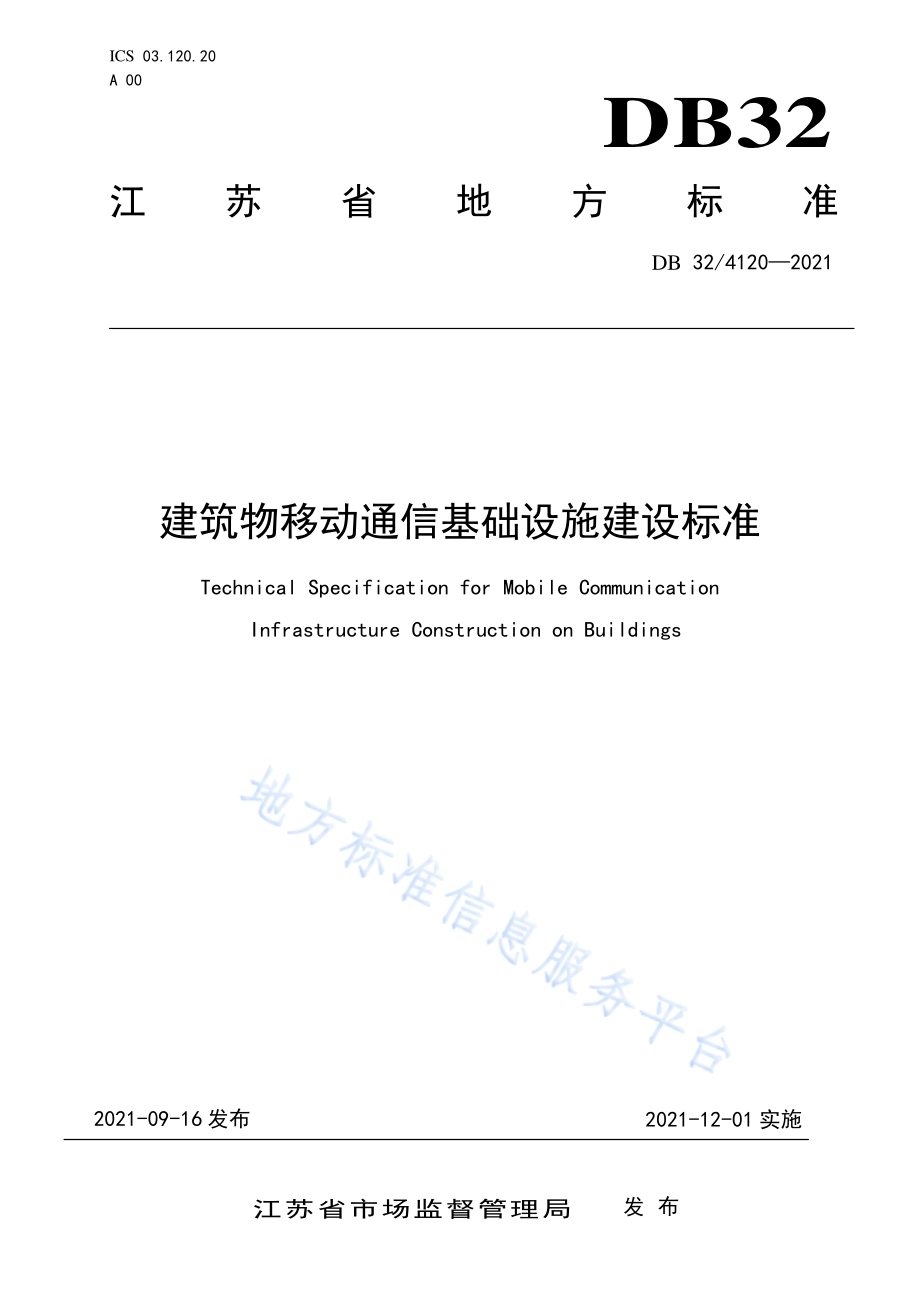

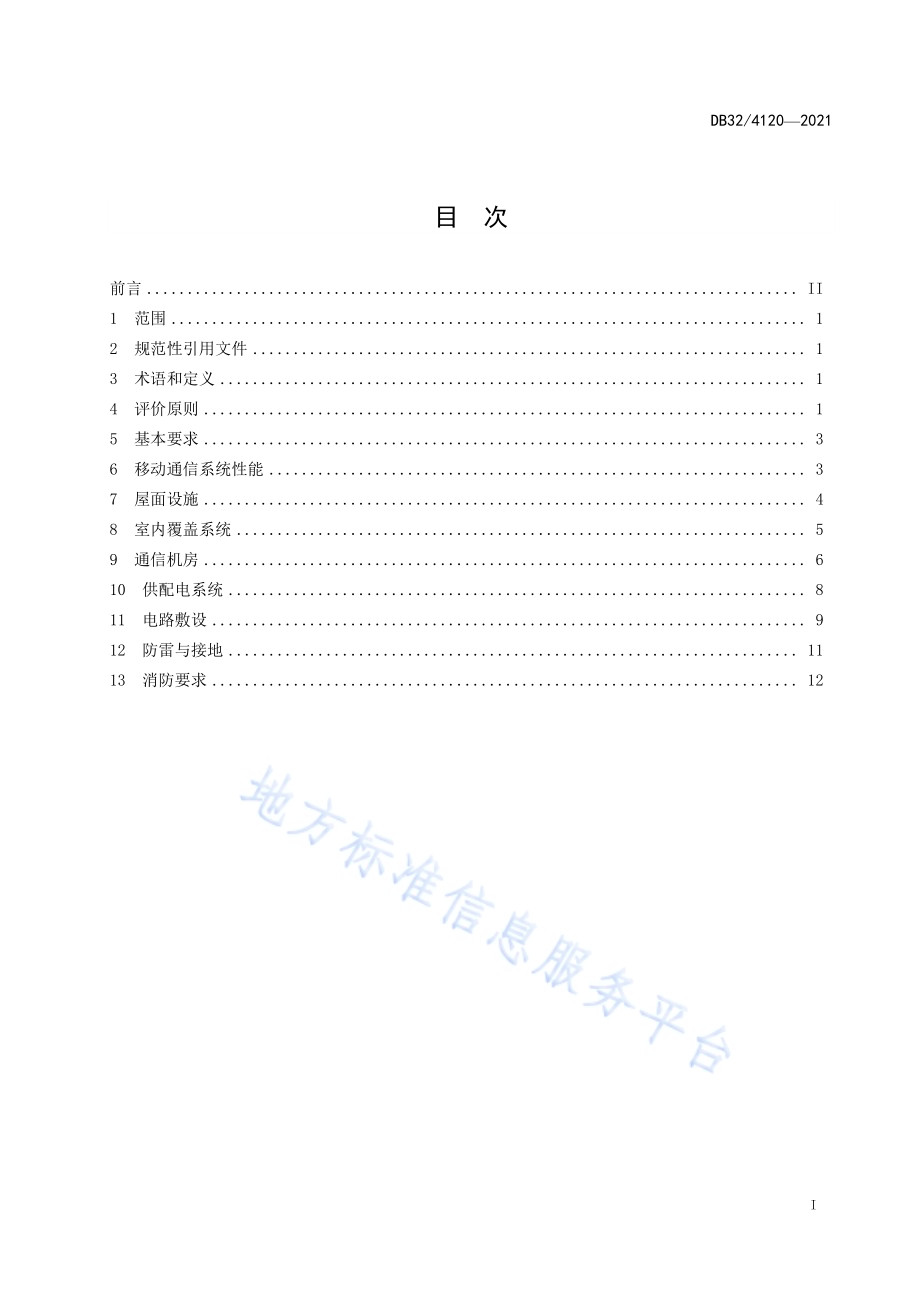

ICS 03.120.20 A 00 DB32 江苏省地方标准 DB 32/4120 2021 建筑物移 动通信基 础设施建 设标准 Technical Specification for Mobile Communication Infrastructure Construction on Buildings 2021-09-16 发布 2021-12-01 实施 江 苏 省 市 场 监 督 管 理 局 发布 DB32/4120 2021 I 目 次 前言.II 1 范围.1 2 规范 性 引用 文件.1 3 术 语和 定义.1 4 评 价原 则.1 5 基 本要 求.3 6 移 动通 信系 统性 能.3 7 屋 面设 施.4 8 室 内覆 盖系 统.5 9 通 信机 房.6 10 供 配电 系统.8 11 电 路敷 设.9 12 防 雷与 接地.11 13 消 防要 求.12 DB32/4120 2021 II 前 言 本标准 依据GB/T 1.1-2009 给出的 规则 起草。本标准 由 江 苏省 住房 和城 乡建设 厅提 出并 归口。本标准 起草 单位：江 苏省 通信管 理局、中 通服 咨询 设计研 究院 有限 公司。本标准 主要 起草 人：丁玮、刘永 洲、殷鹏、赵楠、余俊、文莺、李新、李工、袁钦、戴春 雷、张鹏程、王旺。DB32/4120 2021 1 建 筑物移 动通信基 础设施 建设标准 1 范围 本标准 规定 了 江 苏省 公用 移动通 信网 络建 设，满足 用户对 移动 通信 业务 的需 求，推 动移 动通 信基 础设施的 共建 共享，促 进社 会信息 化和 城镇 智慧 化的 持续健 康发 展。本标准 适用 于 江 苏省 内新 建居住 建筑、公 共建 筑的 移动通 信系 统基 础设 施建 设，既 有建 筑的 通信 系统配套 设施 可参 照本 标准 执行。2 规范性 引用 文件 GB 8702 电磁 环境 控制 限 值 YD 5059 电信 设备 安装 抗 震设计 规范 GB/T 51292 无 线通 信室 内覆盖 系统 工程 技术 标准 GB 50689 通信 局（站）防雷与 接地 工程 设计 规范 GB 50057 建筑 物防 雷设 计规范 GB51348 民用 建筑 电气 设 计标准 YD 5003 通信 建筑 工程 设 计规范 YD/T 1821 通 信局(站)机 房环境 条件 要求 与检 测方 法 YD/T 1051 通 信局（站）电源系 统总 技术 要求 GB 51194 通信 电源 设备 安装工 程设 计规 范 YD/T 5131 移 动通 信工 程钢塔 桅结 构设 计规 范 GB 51199 通 信电 源设 备 安装工 程验 收规 范 GB 50016 建 筑 设 计防 火 规范 GB 50370 气 体灭 火系 统 设计规 范 YD/T 926.1 大楼 通信 综 合布线 系统 第1 部分：总 规范 YD/T 5140 有 线接 入网 设备安 装工 程验 收规 范 GB 50373 通 信管 道与 通 道工程 设计 标准 GB 50352 民 用建 筑设 计 统一标 准 GB 50010 混 凝土 结构 设 计规范 GB 50311 综 合布 线系 统 工程设 计规 范 GB/T 51410 建筑 防火 封 堵应用 技术 标准 GB 50176 民 用建 筑热 工 设计规 范 GB 50189 公 共建 筑节 能 设计标 准 JGJ134 夏热 冬冷 地区 居 住建筑 节能 设计 标准 GB 50222 建 筑内 部装 修 设计防 火规 范 GB 50217 电 力工 程电 缆 设计标 准 3 术语和 定义 DB32/4120 2021 2 3.1 移动通 信 mobile communication 移动通 信是 指移 动体 之间 的通信，或 移动 体与 固定 体之间 的通 信。3.2 移动 通信 基础 设施 mobile communication infrastructure 移动通 信基 础设 施主 要包 括室外 基站 基础 设施 和无 线通信 室内 覆盖 系统（简 称室内 覆盖 系统）基础 设 施两部分。含 机房、屋 面设 施、室 内覆 盖系 统、供配 电系统、管 线、防雷 接地 系统、防火 系统 等。3.3 移动通 信基 站 mobile communication base station 无线电 台站 的一 种形 式，是在一 定的 无线 电覆 盖区 中，通过 连接 移动 通信 交 换中心、并与 移动 终端 之 间收发无 线信 号进 行信 息传 递的无 线电 收发 信电 台。通常情 况下，一个 移动 通 信基站 由无 线电 信号 发射 接收设备、电 源设 备、传输 设备及 天线、馈 线等 组成。3.4 通信机 房 communication room 用于安 装通 信基 础设 施所 需的无 线电 信号 发射 接收 设备、电源 设备、传 榆设 备、空 调设 备等 的房 间。3.5 屋面 设施 roofing facilities 指建筑 物主 体结 构上 为安 装屋面 通信 塔桅（包 括但 不限于 屋面 抱杆、屋 面天 线美化 罩、屋面 自立 塔等）设置的 结构 构件。屋 面设 施的表 现形 式主 要有 塔桅 混凝土 基础 和一 体化 机柜 混凝土 基础。3.6 通信用 户驻 地网(用 户驻 地 网)Customer premise telecommunication network 指 用户 终端 至用 户网 络 接口所 包含 的机 线设 备，由完成 通信 和控 制功 能的 用户驻 地布 线系 统组 成，以使用 户终 端可 以灵 活方 便地接 入接 入网。本规 范 中用户 驻地 网主 要针 对江 苏省内 居住 建筑、公共 建 筑物等。3.7 合路 系统 combiner system 将多个 移动 通信 系统 发射 和接收 器在 相互 隔离 情况 下的发 射输 出/功率 合并，馈入分 布系 统，实现 多种信号综 合覆 盖的 系统。3.8 天馈系 统 antenna and feeder system 由有源 器件 或无 源器 件、馈线和 天线 等组 成，实现 功率分 配/合路、传 输和 信 号覆盖 功能。3.9 无线 电干 扰 radio interference 在无线 通信 系统 中，一 些 电磁能 量通 过直 接耦 合或 间接耦 合方 式进 入接 收系 统或信 道，导 致有 用接 收 信号质量 下降，信 息误 差或 丢失、甚至 阻断 通信 的现 象。4 适用原则 4.1 移动通 信基 础设 施的 建设 应遵循 资源 集约 化设 计、按需覆 盖、技术 合理、经 济节约 的原 则。DB32/4120 2021 3 4.2 移动通 信基 础设 施的 建设，除应 符合 本标 准外，还 应符合 现行 国家、江 苏省 相关标 准的 要求。5 基本要 求 5.1 在选取 建筑 物作 为移 动通 信基础 设施 建设 载体 时，应 结合纳 入各 地市 控制 性详 细规划 的电 信业 务经营者建 设需 求，选择 合适 的建筑 物。5.2 建筑物 移动 通信 基础 设施 各系统 设计 使用 年限 应符 合现行 国家、行 业等 相关 规定。5.3 室外基 站基 础设 施和 建筑 物应同 步设 计、同 步施 工、同 步验 收，应满 足多 家 电信业 务经 营者 移动 通信基站 建设 的要 求。5.4 建设室 外基 站基 础设 施的 新建建 筑物 应在 建筑 物屋 面适当 位置 设置 相应 的屋 面设施，并 具备 结构 基础、电 力引 入、管线 接入、防雷 接地 条件。5.5 室内 覆盖 系统 主要 应用 于 以下场 所：1建 筑物、构 筑物 内的 通 信信号 覆盖 盲区 或者 弱区。2移 动通 信业 务量 高的 场 所。3移 动通 信网 络频 繁切 换 的场所。4其 他需 要室 内无 线覆 盖 的场所。5.6 通信用 户驻 地网 室内 无线 覆盖系 统应 和建 筑物 同步 设计和 建设，应 满足 多家 基 础电信 业务 经营 者平等接入 的要 求，应预 留并 提 供室内 无线 信号 覆盖 系统 所需的 机房、管 道位 置以 及 所需的 供电 电源(含防雷接 地)等资 源。5.7 室内 覆盖 系统 设计 应根 据 电信业 务经 营者 当前 网络 及未来 发展 需求，以 及共 建共享 等要 求确 定。5.8 既有建 筑物 应综 合考 虑室 内外移 动通 信覆 盖需 求，选择合 适建 筑物 进行 改造 建设。5.9 在居住 建筑 上安 装移 动通 信天线 时，应采 用美 化天 线或美 化天 线外 罩，与居 住建筑 外观 保持 协调 一致。5.10 通信设 施抗 震设 防类 别和 抗震设 计标 准同 主体 建筑 物，且 应设 置在 抗震 设防 类 别不低 于丙 类的 主体建筑物 上。抗 震构 造措施 必须满 足抗震 设计 规范要 求。抗 震设防 烈度 为7 度及 以 上地 区，机 房设 备的安装 应采 取抗 震加 固措 施。5.11 移动通 信基 础设 施应 满足 现行国 家、江苏 省相 关电 磁环境 检测 要求。5.12 移动 通信 基础 设施 的验 收 应参照 现行 国家、行 业、江苏省 相关 标准 执行。6 移动通 信系 统性 能 6.1 室外 移动 通信 系统 的覆 盖 应按照 蜂窝 网网 络结 构规 则进行 设计，合 理布 局基 站和天 线位 置。6.2 室外移 动通 信系 统应 综合 考虑基 站发 射功 率、业务 数据速 率、系统 负荷、无 线环境、干 扰情 况等因素，同时 结合 天馈 线系 统参数 合理 确定 基站 覆盖 范围。6.3 多种移 动通 信系 统共 用天 线时，天馈 方案 应满 足多 系统的 覆盖 需求，且 共用 的天线、合 路器 件应满足各 系统 的频 段特 性和 多系统 的干 扰隔 离性 能要 求。DB32/4120 2021 4 6.4 室外移 动通 信系 统的 网络 性能指 标应 符合 各通 信系 统的现 行国 家、行业 相关 规范要 求。6.5 室内覆 盖系 统 6.6 室内覆 盖系 统的 合路 频率 范围宜 涵 盖700 5000MHz，同 时根 据国 家频 率许 可 政策，适 时调 整合 路频率范 围。6.7 室内覆 盖系 统的 接入 应包 含，但不 限于 下列 无线 通 信系统 的接 入需 求：GSM（含 DCS）、CDMA（含EVDO）、WCDMA（含HSPA）、TD-SCDMA、TD-LTE、LTE FDD、NR、WLAN 等。6.8 室内覆 盖系 统 的 覆盖、质 量、容 量等 性能 指标应 符合 各 通信系 统的 现行 国家、行 业 相关规 范要 求。6.9 在室内 覆盖 系统 建设 中，后进场 的电 信业 务经 营者 应统筹 考虑 对已 有系 统的 干扰，以不 干扰 原有系统为 原则 进行 系统 规划 建设。7 屋面设 施 7.1 建筑物 屋面 宜优 先利 用四 周混凝 土女 儿墙 进行 一体 化屋面 设施 建设，也可 采用 在屋面 的框 架柱 顶、剪力墙 顶、梁顶 设置 混凝 土基础，并 设置 预埋 件的 方式建 设屋 面设 施。7.2 屋面混 凝土 基础 与主 体结 构连接 方式 应符 合民 用建 筑设计 规范 规定，混 凝土 基础内 钢筋 应与 主体结构钢 筋可 靠连 接，混凝 土应与 主体 结构 一次 浇筑。7.3 屋面不 具备 新建 机房 建设 条件时，应 预留 一体 化机 柜基础。7.4 既有建 筑物 建设 屋面 通信 基础设 施时，应根 据建 筑物 结构类 型校 核承 载能 力后 设计具 体实 施方 案。屋面结 构承 载能 力不 足时 可考虑 对原 有建 筑物 结构 进行加 固改 造。7.5 屋面设 施上 竖向 荷载 标准 值按不 小 于4kN/m2 考虑。7.6 坡屋面 屋面 设施 7.7 坡屋面 建筑 宜设 置突 出屋 面的楼 梯间、电 梯间、设 备用房 且顶 面应 高于 屋脊 线最高 处，突出 屋面的楼梯 间、电 梯间、设 备 用房顶 面设 置屋 面设 施做 法同 6.1 节。突出 屋面 的 楼梯间、电梯 间、设备 用 房宜在非 临边 侧墙 设置 上下 爬梯。7.8 坡屋面 建筑 无突 出屋 面的 楼梯间、电 梯间、设 备用 房时，应在 坡屋 顶上 预留 钢筋混 凝土 矮墙，矮墙宜平 行于 主水 平屋 脊线 或临近 的屋 面边 缘线，墙 体建筑 外装 饰颜 色应 与屋 顶整体 颜色 一致，矮墙 下 宜设托梁。7.9 坡屋面 屋面 设施 竖向 荷载 取值参 考 5.1.6 条。7.10 其他 7.11 高层建 筑物 屋面 高度 不满 足通信 覆盖 需求 时，宜在 建筑物 中间 层预 留基 础设 施建设 位置。7.12 在建筑 物外 墙立 面、建 筑 物中间 转换 层或 外墙 窗、洞口等 部位 设置 移动 通信 基础设 施时，由移 动通信基 础设 施建 设单 位会 同主体 建筑 设计 单位 进行 专案设 计。DB32/4120 2021 5 8 室内覆 盖系 统 8.1 设计方 案 8.1.1 室内 覆盖 系统 建设 方式应 综合 考虑 覆盖 区域面 积、覆 盖效 果、设备 成本、施工 难易 程度 等因 素，在最优 的组 合方 案下，选 择性价 比高 的方 案。8.1.2 室内 覆盖 系统，根 据系统 的不 同，其 建设 方 式包含、但不 限于 以下 两 种方式：无源 分布 系统 和 有源分布 系统。8.1.3 采用 有源 分布 系统 进行室 内覆 盖系 统建 设时，可 以包 含、但不 限于 采 用光纤 分布 系统、数字 化 分布系统 两种 建设 方式。8.1.4 对于 电梯、地下 室 等低业 务量 场景，宜 采用 无源分 布系 统、光纤 分布 系统等 方式 建设；对 于中 高业务量 场景，宜 采用 数字 化分布 系统 等建 设方 式。8.1.5 各家 电信 业务 经营 者 WLAN 信 源及 分布 系统 建 设方式，可 以包 含，但不 限于以 下两 种方 式：WLAN信源及 分布 系统 采取 共建 共享建 设 或WLAN 信 源采 取 独立建 设。8.2 有源设 备 8.2.1 有源 设备 的安 装位 置、型 号必 须符 合设 计要 求，应 确保 无强 电、强 磁 和强腐 蚀性 设备 的干 扰，应做防尘、防 潮处 理，并预 留一定 操作 维护 空间 以便 后期维 护人 员排 障操 作。8.2.2 有源 设备 安装 必须 满足投 入运 行后 可管 可控 可维，不宜 安装 在天 花板 内、电 梯井 内。8.2.3 有源 设备 不应 空载 通电，有 源器 件应 有良 好 接地，并 应用 不小 于16mm2 的接 地线 与建 筑物 的主 地线连接。8.2.4 挂墙 式射 频远 端单 元安装 必须 牢固、可 靠，并保证 天线 垂直 美观，不 破坏室 内原 有布 局。8.2.5 吸顶 式射 频远 端单 元安装 必须 牢固、可 靠，并保证 射频 远端 单元 水平。为保 证信 号质 量，优 先 安装在天 花板 下，并不 破坏 室内整 体环 境；安装 天花 板吊顶 内时，应 预留 维护 口。8.3 无源器 件 8.3.1 室内 覆盖 系统 天线 选型应 根据 网络 合路 和通 道要求，频 率适 用范 围、覆盖、极化 方式、辐射 方 向和天线 增益 等性 能指 标，以及分 布系 统覆 盖指 标要 求确定。8.3.2 天线 位置 及输 出功 率应根 据网 络无 线环 境测 试结果、室内 环境 覆盖 要 求、电磁 环境 辐射 要求、泄露要求、覆 盖指 标及 隔离 度要求 等确 定。8.3.3 室内 天线 宜采 用吊 架固定 方式，天 线吊 挂高 度应略 低于 梁、通风 管道、消防 管道 等障 碍物，保 证天线的 辐射 特性。吊 架和 支架安 装应 保持 垂直，整 齐牢固，无 倾斜 现象。8.3.4 无源 器件 安装 接头 牢固可 靠，电气 性能 良好，两端 应固 定牢 固，并应 做防尘、防 潮处 理。8.3.5 无源 器件 空置 端口 必须接 匹配 负载。8.4 缆线 DB32/4120 2021 6 8.4.1 缆线 布放 应平 直、整齐、牢 固、美观，避 免 凹凸和 急剧 弯曲 现象，不 得有扭 曲，不 得交 叉和 空 中飞线；两条 以上 缆线 同时 布放时 应平 行布 放。8.4.2 缆线 弯曲 布放 时，弯曲角 应保 持圆 滑均 匀，弯曲半 径应 满足 现行 国家 标准 综 合布 线系 统工 程 设计规范 GB50311 中的 规 定。8.4.3 缆线 应避 免与 强电 线路一 起布 放，确保 无强 电、强 磁的 干扰，如 无法 避免时,应 保持 与强 电线 路的间距，间 距要 求应 满足 现行国 家标 准 综合 布线 系统工 程设 计规 范 GB50311 的 中的 相关 规定。8.4.4 缆线 的布 放除 应符 合本标 准的 规定 外，还应 符合现 行国 家标 准 综合 布线系 统工 程设 计规 范 GB50311 的 中的 相关 规定。8.5 标识设 置 8.5.1 室内 覆盖 系统 中的 设备（如功 分器、天线、合路器、干 线放 大器 和耦 合器等）以 及电 源开 关箱 和馈线两 端（馈线 的标 签应 标明进 线和 出线 设备 的编 号和准 确的 长度）应 贴上 明显的 标识。8.5.2 标识 应粘 贴在 设备、器材正 面可 视的 地方，标识 的贴放 应保 持美 观，并 用防 水胶带 进行 防水 处理，且不会 影响 设备 的安 装效 果。8.5.3 标识 的标 注应 工整、清晰、规 范。9 通信机房 9.1 建设移 动通 信基 础设 施的 新建建 筑物，建 设方 应结 合建筑 物的 功能 布局 提供 通信机 房，通信 机房建筑设 计、结构 设计 应符 合 现行 行业 标准 通 信建 筑工程 设计 规范 YD 5003 的规 定。9.2 机房墙 体应 满足 壁挂 设备 的承载 力要 求，机房 所在 楼面的 荷载 设计 应满 足 通信建 筑工 程设 计规范YD 5003 的 具体 要求。9.3 机房 屋面 及 外 墙外 保温 设 计应符 合现 行国 家标 准 民用建 筑热 工设 计规 范GB 50176、公 共建筑节能 设计 标准 GB 50189 以及 现行 行业 标准 夏 热冬冷 地区 居住 建筑 节能 设计标 准JGJ134 的相 关规定。9.4 机房选 址应 符合 下列 规定：9.4.1 屋面 无局 部突 出屋 面的附 属用 房时，机房 宜 建于弱 电间 上方；如弱 电 间上方 无法 建设，机房 宜 尽可能靠 近屋 面设 施建 设。9.4.2 机房 不应 贴临 强电 磁 源及 震动 源，应 避开 屋 面排水 口，并 远离 易燃 易 爆场所，且应 采取 防水、防潮、防 尘和 排水 处理 等防 护措施。9.5 机房面 积应 根据 各系 统设 备布置 安装、操作 维 护等 要求确 定，宜预 留发 展空 间，重 点保 障蓄 电池扩容空 间需 求。9.6 机房应 符合 下列 规定：9.6.1 机房 平面 形状 宜 为 矩形，面 积宜 不小 于20m2。机 房空 调室 外机 平台 宜 紧邻机 房，并 开敞 设置，预留空调 排水 孔、集水 坑。9.6.2 机房 净宽 度应不 小于 3m，梁 下净 高应不 低于 2.6m。DB32/4120 2021 7 9.6.3 机房 楼面 活荷 载参 照 现行 行业 标准 通 信建 筑工程 设计 规范 YD 5003 的规 定。9.6.4 通信 机房 应采 用实 心现浇 钢筋 混凝 土楼 板。9.6.5 机房 入口 在室 外时，应设 置防 水设 施。9.6.6 机房 外墙 应预 留馈 线窗，馈 线窗 预留 位置 宜 考虑馈 线路 由方 向，馈 线 窗预留 后应 做防 水封 堵，馈线窗下 沿距 机房 室内 地坪 高度不 宜低 于2.2m。9.6.7 机房 内不 应 设 置或 穿越与 机房 无关 的 给 排水 管、暖 通管、电 气线 路管 等各种 管道。9.6.8 机房 内不 宜设 吊顶。9.6.9 机房 屋面 及外 墙做 法 宜与 主体 建筑 相同，应 具有防 渗漏、保 温、隔热、耐久 等基 本性 能。9.6.10 机房 如 涉及 室内 装 修，应 满足 通信 工艺 的要 求和现行 国家 标准 建筑 内部装 修设 计防 火规 范GB 50222 的相 关规 定。墙 面、顶 棚宜 采用 白色 环保 乳胶漆，地 面宜 铺设 地砖。9.6.11 机 房门 的 净 宽不 应 小于 1.0m，门 洞净 高不 应 小于 2.1m。机 房门 应向 外 开启。9.6.12 通 信机 房所 有电 源 线宜采 用铜 线。电源 线、信号线 不得 穿越 或穿 入空 调通风 管道。电 源线 与信号线应 分别 敷设，如 必须 共同敷 设时，电 源线 应穿 金属管 或采 用铠 装线。9.7 机房宜采用 LED 等节 能长 寿命灯 具，照度 不应 低 于300Lx，备 用照 明的 照度 值 不宜低 于正 常照 明照度。9.8 机房内 应设 置检 修插 座，检修插 座宜 在机 房四 周墙 壁暗装，每 侧墙 壁至 少预 留一个。9.9 应根据 各电 信业 务经 营者 通信设 备的 安装、维 护需 求，合 理分 配机 房空 间。各电信 业务 经营 者的通信设 备机 房空 间应 互相 独立，中间 设置 公共 走道，并给 各使 用方 留出 足够 的维护 空间。9.10 机房宜 设置 无人 值守 远程 监控装 置，监 测机 房内 环 境温度、湿度、照 明、电 源及能 耗计 量，宜 设置可远 程监 测的 专用 空调，并预 留室 外机 的安 装位 置。9.11 建筑物 室外 应提 供卫 星导 航系统 天线 安装 位置，卫星 导航系 统天 线安 装位 置宜 选择在 楼顶 开阔 处，安装位 置要 求面 南方 向120o 倒 锥空 间范 围内 无阻 挡，应与 机房 保持 路由 畅通。9.12 机房应 设在 室内 覆盖 区域 的中心，机房 至天 线的 最 远 路由 距离 不宜 超过 200m，超 过200m 宜 增设分机房。DB32/4120 2021 8 10 供配 电系 统 10.1 电源设 计应 符合 现行 国家 标准 通信 电源 设备 安装 工程设 计规 范GB 51194 的规定。10.2 建于新 建建 筑物 上的 移动 通信基 础设 施电 力引 入 宜 采用直 供电 方式，引 入容 量按远 期负 荷考 虑，设计时 应按 照建 筑物 最高 负荷等 级设 计，应 设 置独 立的计 量装 置。供电 容量 不应小 于 20kW，电 力引 入位置距 离机 房路 由长 度宜 不大 于 100m。10.3 既有建 筑物 的移 动通 信基 础设施 电力 引入，应 满足 设计要 求，按需 改造。10.4 机房内 和建 设屋 面设 施的 屋面 应 设置 交流 配电 箱，并提供 电力 引入 条件。10.5 电力电 缆应 符合 现行 国家 标准 电力 工程 电缆 设计 标准GB 50217 和 通 信 电源设 备安 装工 程设计规 范GB 51194 的 相 关规定。DB32/4120 2021 9 11 线路敷 设 11.1 建筑物 内管 道应 符合 现行 国家标准 通信 管道 与通 道工程 设计 标准 GB 50373 的要 求；应与建筑物弱 电系 统管 道同 步 规 划、设 计。11.2 建筑物 红线 内的 管道 应与 红线外 各 电 信业 务经 营者 的管道 资源 衔接，确保 红线 外的光 缆能 够进 入建筑物；且 应设置 专 用通 道引入 至机 房内。11.3 传输线 路应 与电 力线 路分 道敷设，当受 建筑 条件 限 制必须 平行 贴近 敷设 时，均应采 取有 效的 屏蔽措施，确保 无强 电、强磁 的干扰。传 输线 路与 电力 线路的 敷设 间距 应符 合 表11.3 的规 定。表11.3 传 输线 路与 电力 线路敷 设间 距规 定 类别 与系统传输线路相对位置 最小净距(mm)380V 电力电缆容量5kVA 与线路平行敷设 600 有一方在接地的金属线槽或钢管中 300 双方都在接地的金属线槽或钢管中 150 注：当 380V 电力电缆的容量2kVA，双方都在接地的线槽中，即两个不同线槽或在同一线槽中用金属板隔开，且平行长度1 0 m 时，最小间距可 以是 10mm。11.4 传输线 路与 其他 可能 存在 干扰的 线路 交叉 时，应正 交敷设，敷 设距 离要 求参 照表 11.3 执行。11.5 建筑物 内通 信管 线与 其他 管线的 安全 间距 如下 表：表11.5 建 筑物 内 通 信管 线 与其他 管线 的安 全间 距 其他管线 建筑物内通信管线 平行净距 mm 交叉净距mm 防雷专设引下线 1000 300 保护地线 50 20 给水管 150 20 压缩空气管 150 20 热力管（不包封）500 500 热力管（包封）300 300 煤气管 300 20 11.6 既有建 筑物 内无 法利 用既 有管道 的，可附 着外 墙布 放，管 道与 外墙 设置 可靠 连接。DB32/4120 2021 10 11.7 弱电间、电 梯机 房 与 通信 机房之 间 宜 设置 桥架。11.8 弱电井 内应 预留 通信 专用 的垂直 走线 架或 在共 用的 走线架 上预 留通 信管 线专 用位置，通信 竖向 通道 或专 用空 间 宽 度不 应小 于 200mm，走线 架垂 直方 向通到 各个 楼层，并 在各 楼层设 置出 口。DB32/4120 2021 11 12 10 防 雷与 接地 12.1 建筑物 防雷、接 地应 符合 现行国 家标 准 建筑 物防 雷设计 规范 GB 50057 和 通信 局（站）防雷与接 地工 程设 计规 范GB 50689 的 要求。12.2 通信机 房、屋面 设施 应与 建筑物 采用 联合 接地，接 地系统 应符 合 现 行国 家、行业等 规范 要求。12.3 机房总 接地 汇流 排和 馈 线 窗接地 汇流 排均 应分别 就近 接入 建筑 物接 地系 统。12.4 既有建 筑物 屋面 设施 防雷 接地体 应与 该建 筑物 接地 系统可 靠连 接。12.5 防雷接 地系 统 的 工频 接地 电阻 应 不大 于10。12.6 交流配 电箱 内应 设置 浪涌 保护器（限 压 型 SPD）。DB32/4120 2021 12 13 消防要 求 13.1 机房设 计应 符合 现行 国家 标准 建筑 设计 防火 规范 GB 50016 等 相关 要求，机房所 在的 主体 建筑耐火 等级 不应 低于 二级，机 房门 的防 火等 级应 为 甲级，机房 应 采用 耐火 极 限不低 于 2.00h 的防 火隔 墙和 1.50h 的 楼板 与建 筑内 其他部 分分 割。13.2 通信机 房严 禁使 用 卤 钨灯、白 炽灯 等高 热灯 具，机 房内不 应设 置可燃、易 燃 物。通信 机房 所有 电源线宜 采用 铜线。电 源线、信号 线不 得穿 越或 穿入 空调通 风管 道。电源 线与 信号线 应分 别敷 设。13.3 除机房 门、馈 线洞、空 调 铜管孔 洞外，机房 墙体 不 应开设 其他 孔洞；确有 需 要时，应 在孔 洞内侧采用 A 级不 燃材 料封 堵。机 房设备 线缆 施工 完毕 后应 用防火 材料 严密 封堵 机房 孔洞，防火 封堵 应满 足 建筑防火 封堵 应用 技术 标准 GB/T 51410 中相 关技 术 要求。13.4 机房 应 设置 消防 装置，并 应符合 下列 规定：13.4.1 设 置火 灾自 动报 警 系统的 建筑 物，机房 内应 设置火 灾探 测器，并 应纳 入建筑 物火 灾自 动报 警系统。13.4.2 机 房内 应设 置灭 火 装置，宜采 用气 体灭 火方 式。DB32/4120 2021 13
