河道管理范围钻孔封孔技术规程DB42／T 1833-2022.pdf

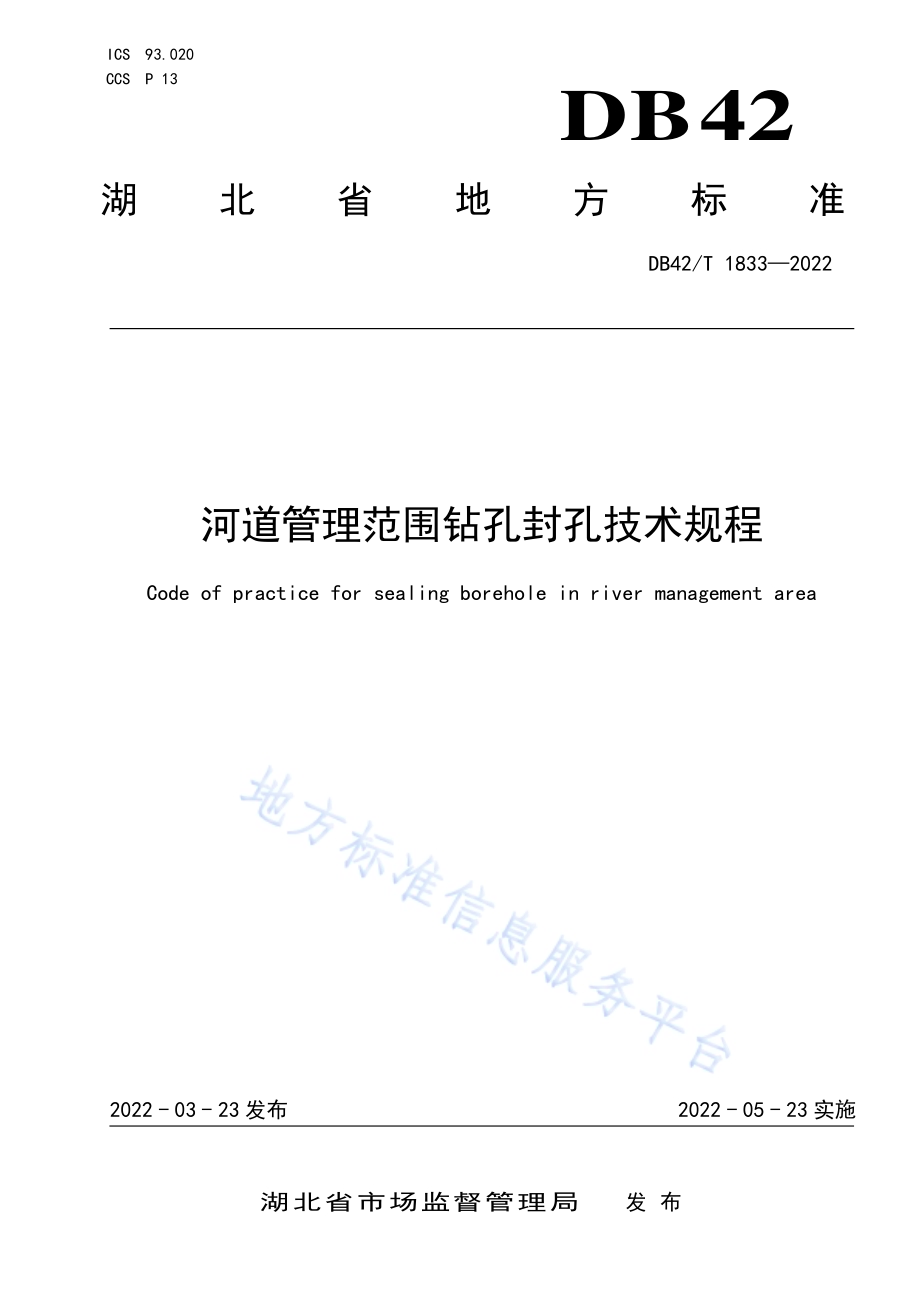

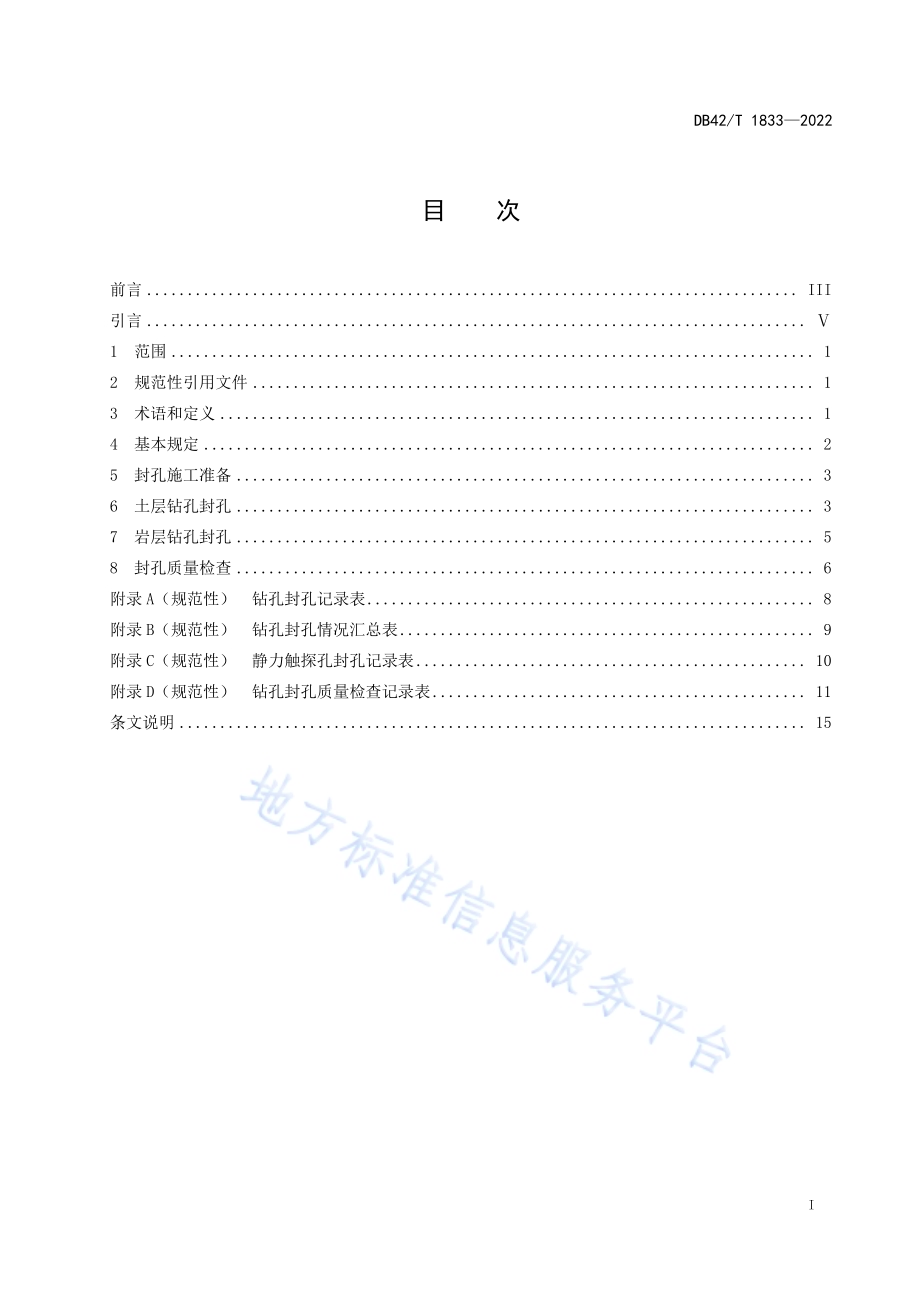

ICS 93.020 CCS P 13 DB 42 湖北省地方标准 DB42/T 1833 2022 河道管理 范围钻孔 封孔技术 规程 Code of practice for sealing borehole in river management area 2022-03-23 发布 2022-05-23 实施 湖 北 省 市 场 监 督 管 理 局 发 布 DB42/T 1833 2022 I 目 次 前言.III 引言.1 范围.1 2 规 范性 引用 文件.1 3 术 语和 定义.1 4 基本 规 定.2 5 封 孔施 工准 备.3 6 土 层钻 孔封 孔.3 7 岩 层钻 孔封 孔.5 8 封孔 质 量检查.6 附录A（规 范性）钻孔 封孔记 录表.8 附录B（规 范性）钻孔 封孔情 况汇 总表.9 附录C（规 范性）静力 触探孔 封孔 记录 表.10 附录D（规 范性）钻孔 封孔质 量检 查记 录表.11 条文说 明.15 DB42/T 1833 2022 III 前 言 本文件 按照GB/T 1.1 2020 标 准化 工作 导则 第1 部分：标准 化文 件的 结构 和起草 规则 的 规 定起草。请注意 本文 件的 某些 内容 可能涉 及专 利。本文 件的 发布机 构不 承担 识别 这些 专利的 责任。本文件 由 湖 北省 水利 厅 提 出并归 口。本文件 起草 单位：湖北 省 水利水 电规 划勘 测设 计院、湖 北省 水利 事业 发展 中 心、荆州 市荆 江河 道演变监测 中心。本文件 主要 起草 人：陈 汉 宝、别大 鹏、刘贤 才、黄定 强、熊友 平、张著 彬、张信、彭 义峰、范 玉龙、杜治洲、马 永贵、戴 柱新、程原 升、黄发 晖、税东 成、闫 立艳、刘 国亮。本文件实施应用中的疑问，可咨询湖北省水利厅，联系电话：027-87221114，邮箱：hbsl-。对 本文 件的 有 关 修 改 意见 建 议 请反馈 至 湖 北 省 水利 水 电 规划勘 测 设 计 院，联 系 电 话：027-87275763，邮箱：。DB42/T 1833 2022 V 引 言 为规范 湖北 省河 道管 理范 围钻孔 封孔 技术 方法 与操 作程序，确 保封 孔质 量和 防洪安 全，特制 定本 文件。在 河道 管理范 围进 行地质 勘察，如果 钻 孔封 堵不 好 留下隐 患，汛 期洪 水可能 沿钻孔 产生渗 透破 坏。钻孔和 封孔 属隐 蔽工 程施 工，这 类险 情隐 患的 发现 有一定 的难 度，严重 时将 导致堤 防溃 口等 重大 险 情 的发生，给人 民生 命财 产造 成重大 损失。因 此，做好 地质钻 孔封 孔，防止 因封 孔质量 而引 发的 事故 非 常 重要。钻 孔封 孔方 法分 为封 堵法和 回填 法，上部 的黏 性土层 应采 用不 透水 的封 孔材料 如黏 土球 等严 格 进 行封堵。DB42/T 1833 2022 1 河 道管理 范围钻孔 封孔技 术规程 1 范围 本文件 规定了 钻 孔封 孔基 本 规定、封 孔施 工准 备、土 层的封 孔、岩层 的封 孔、封 孔质量 检查 等内 容。本文件 适用 于湖 北省 长江、汉江 及其 重要 支流 河道 管理范 围勘 察钻 孔的 封孔。其它 河流、水 库、湖泊挡水 建（构）筑物 等勘 察 钻孔的 封孔 可参 照执 行。水文地 质试 验 等 大口 径 钻 孔及其 它用 途的 钻孔 宜 进行专门 的封 孔设计。2 规范性 引用 文件 下列文 件中 的内 容通 过文 中的规 范性 引用 而构 成本 文件必 不可 少的 条款。其 中，注日 期的 引用 文件，仅该日 期对 应的 版本 适用 于本文 件；不注 日期 的引 用文件，其 最新 版本（包 括所有 的修 改单）适 用 于 本文件。DB42/T 1710 工程 勘察 钻 探封孔 技术规 程 3 术语和 定义 下列术 语和 定义 适用 于本 文件。河道管 理范 围 river management area 为 保 证 防洪 安 全所 划 定的河 道 及 其两 侧 一定 宽 度的区 域。包括 两 岸堤 防 之间的 区 域 以及 堤 身和 背水面护 堤地（禁 脚地）、工程留 用地、安 全保 护区。无堤 防的 河道，其管 理 范围根 据历 史最 高洪 水水 位或者设 计洪 水水 位确 定。封孔 filling borehole 使用特 定材 料和 方法，对 钻孔进 行封 孔的 全过 程，包括封 堵法 和回 填法 两种 方法。封堵法 sealing borehole 使用黏 土球 或水 泥（砂）浆等不 透水 材料 按照 规定 的技术 要求 对钻 孔进 行封 堵的封 孔方 法。回填法 backfilling borehole 将钻探 取出 的岩 芯（土、岩）或 其它 材料 回填 到钻 孔内并 压实 的封 孔方 法。DB42/T 1833 2022 2 黏土球 clay ball 采用符 合要 求的 黏土 制作 的球状 颗粒 封孔 材料，又 称泥球，直 径2.0 cm 3.0cm。套钻检 查 inspection from drilling on sealed borehole 在受检 钻孔 原孔 位以 大于 或等于 原孔 径的 口径 钻探 取芯，通 过观 察钻 探时 钻 进速率、掉钻 现象，以及取芯 材料 成分 等判 断封 孔密实 程度 和孔 内架 空情 况，评 价封 孔质 量的 检查 方法。挖孔检 查 inspection from excavating by borehole 又称开 挖检 查或 开仓 检查，在受 检钻 孔任 意一 侧开 挖探坑，将 封孔 形成 的黏 土柱或 黏土 水泥 浆柱 保留在坑 壁上，通 过直 接观 察钻孔 封堵 黏土 球柱（或 黏土水 泥浆 柱）密实 程度、孔内 架空 情况 等，评 价 封孔质量 的检 查方 法。压实器（击 实器）compactor 封孔时 将孔 内封 孔材 料（黏土球）压 实的 专用 工具。4 基本 规 定 在河道 管理范 围内 进行钻 探及封 孔施工，勘 察单位 应根据 地质结 构、水文地 质条件、堤防 现状 及历史险 情，结合 周边 环境、建（构）筑物 要求、施 工工法 等条 件编 制封 孔施 工方案。钻探施 工宜在 非汛 期进行。如工 程建设 确实 需要在 汛期进 行钻探 的，应制定 可靠的 安全措 施和 防汛抢险 预案。钻探封 孔工 作由 施钻 单位 负责组 织实 施，并对 封孔 质量负 责。钻孔封 孔应不 改变 原堤基 的渗流 及稳定 等地 质条件，且不 影响后 续施 工。黏 性土层 孔段、碳酸 盐岩层孔 段应 采用 封堵 法封 孔，砂 性土、砂 卵石 层、非 碳酸 盐 岩层 可采 用回 填法 封孔。无堤 防的 河道 管 理范围内 钻孔，在 不影 响防 洪安全 的前 提下，可 按回 填法封 孔（挡水 建筑 物除 外）。钻孔封 孔材 料应 根据 钻孔 揭露地 层岩 性按 下列 情况 确定：a)土层孔 段按 照“以 砂还 砂，以 土还 土”的 原则，黏 性土层、粉土 层、砂 壤土 层及以 黏性 土为 主的夹砂 层应 采用 风干 黏土 球封孔；b)砂层及 砂卵（砾）石 层可 采用粗 砂封 孔，亦可 采用 黏土球 封孔；c)碳酸 盐 岩层 孔段 应采 用水 泥浆或 水泥 砂浆 封孔；d)其它岩 层孔 段可 采用 岩芯 或其它 材料 回填 封孔。勘察单 位应 在钻 探开 钻前 准备好 封孔 材料 和设 备并 记录备 查。勘察单 位应 建立 封孔 质量 保证体 系，注重 封孔 过程 的质量 控制，采 取有 效措 施确保 封孔 质量。封孔质 量控 制应 符合 下列 要求：a)开钻前 对钻 探机 组人 员进 行封孔 技术 培训 和技 术交 底并留 下记 录；DB42/T 1833 2022 3 b)配备足 够的 技术 人员 现场 监督和 记录，遇 特殊 情况 进行技 术指 导；c)封孔记 录应 有专 人在 现 场 随着施 工作 业的 进程 逐项 填写，做 到及 时、准 确、真 实、齐全、整洁，并应签 字确 认；d)封孔过 程中 出现 严重 堵塞、缩孔、架 空、地下 水涌 出 孔口等 影响 封孔 质量 的特 殊情况 应按 要 求处理到 位，并记 录备 查；e)封孔完 成后，勘 察单 位应 对封孔 质量 进行 自检 自查。钻孔封 孔记 录应 符合 附 录A 的规定。钻孔封 孔完 毕后，应 测量 孔口坐 标，并可 在孔 口设 置标识，拍 照存 档，以便 汛期观 察。孔口标 识可 用混 凝土 制作 标识桩，标 识桩 上应 标明 孔号和 勘察 单位 等。工程全 部封 孔完 成后 应填 写封孔 情况 汇总 表，其内 容应符 合附 录 B 的规定。5 封孔施 工准 备 封孔施 工方 案 5.1.1 勘察单 位应 编制 钻探 及封 孔施工 方案，明 确封 孔技 术要求。5.1.2 施工方 案应 包括 下列 内容：a)工程和 地质 概况，钻 探目 的，堤 防现 状及 历史 险情；b)钻孔所 在堤 段的 名称 及桩 号，勘 探方 法，钻孔 平面 布 置图及 一览 表，并标 明设 计钻孔 的编 号、坐标、孔深、孔 口高 程及 与堤防 的关 系；c)封孔材 料、封孔 设备 及封 孔方法 等技 术要 求；d)特殊情 况的 处理，封 孔质 量保证 措施；e)施工时 间安 排；f)封孔质 量检 查验 收方 案及 资料归 档；g)勘察单 位的 行政 及技 术负 责人、钻探 现场 责任 人及 联系方 式。封孔材 料和 设备 5.2.1 勘察单 位开 钻前 应根 据 本 文件 第 4.5 条的 规定 准备 钻孔封 孔材 料。5.2.2 制作黏 土球所 用的 土料，黏粒含 量宜 为 20%40%，塑性指 数宜大 于 17。黏 土 球干密 度宜大 于1.40 g/cm3，直 径宜 为2.0 cm3.0 cm，并 应风 干使 用。5.2.3 回填砂 料应 采用 粗砂，含 泥量不 大 于 5%。5.2.4 岩层孔 段封 孔材 料采 用水 泥浆或 水泥 砂浆 封孔 时，其浆液 配制 应符 合下 列规 定：a)水泥可 采 用42.5 级 普通 硅 酸盐水 泥，砂可 采用 细砂；b)水泥浆 水灰 比为（0.5 0.6）1；c)水泥砂 浆配 合比（清 水 水泥 细砂）为（0.5 0.6）1 1；d)水泥（砂）浆中 宜加 入膨 胀剂，一般 为水 泥用 量 的10%20%。5.2.5 土层孔 段如 采用 其它 封孔 材料（如黏 土水 泥浆 等）应经现 场试 验研 究论 证。5.2.6 勘察单 位在 开钻 前应 准备 封孔所 需设 备并 记录 备查。常用的 封孔 设备 有封 孔压 实器（击实 器）、花管锤 或穿 心锤、套 管、量测工 具等；采 用水 泥浆 封孔需 配备 相应 的搅 拌及 泥浆泵 等设 备。6 土层钻 孔封 孔 DB42/T 1833 2022 4 一般 钻 孔封 孔 6.1.1 钻探终 孔后，测 量地 下水 位，收 集完 地质 资料，应 立即封 孔。6.1.2 一般钻 孔封 孔程 序应 符合 下列规 定：a)根据钻 探记 录绘 制钻 孔柱 状示意 图，按本 文件 第 4.4 条和4.5 条确 定封 孔方 法和封 孔材 料；b)采用 清 水洗 孔，将孔 中泥 浆洗干 净，以便 黏土 球能 顺 利下 沉到 达孔 底；c)准确测 量孔 深，作为 封 孔 起始孔 深，然后 分层 封堵 捣实；d)采用粗 砂回 填的 孔段，粗 砂用量 可依 据孔 径、砂层 孔段长 度的 钻孔 体积 估算。每次 投入 孔内 的粗砂厚 度不 应超 过1 m，并 等到其 沉淀。如 发生 堵塞 要用钻 杆捣 实；e)采用黏 土球 封孔 的孔 段，黏土球 用量 应根 据钻 孔孔 径和单 层封 堵厚 度确 定，并应不 小于 表 1 规定的数 量。上部 土层 厚度 小于等 于 10 m 时，或钻 孔 位于建 筑物 开挖 基坑 内时，第一 回次 封 堵黏土球 的数 量宜 适当 增加；f)每次投 入黏 土球 后用 压实 器加穿 心锤 或花 管锤 分层 压实，每层 压实 厚 度0.2 m 0.6 m；g)发现有 轻微 堵塞 可用 压实 器静压 或压 实器 加穿 心锤 或花管 锤 击 打穿 过；h)重复上 述步 骤，分段 封堵 至孔口。表1 不同孔 径单 层封 堵厚 度黏 土球用 量 表（单 位：kg）孔径（mm）单层封堵厚度（m）0.2 0.3 0.4 0.5 0.6 91 4.6 7.0 9.0 11.4 13.7 110 6.7 10.0 13.3 16.6 20.0 130 9.3 14.0 18.7 23.3 28.0 150 12.4 19.0 24.7 31.0 37.1 注：表中黏土球封堵数量为2.5 倍取 土体积的土重量。黏土球干密度取1.4 g/cm3计算。6.1.3 对于用 泥浆 护壁 的钻 孔，可采用 下套 管冲 洗封 孔法。封孔 程序 应符 合下 列规 定：a)根据地 层结 构下 入套 管至 孔内最 下一 层坚 实的 土层 中，并 依次 记录 下入 孔中 套管的 长度；b)用钻具 扫孔，把 套管 内壁 上粘附 的泥 土扫 除干 净，防止因 扫孔 造成 套管 脱落；c)在套管 中用 清水 洗孔，将 孔中泥 浆冲 洗干 净；d)准确测 量孔 深，作为 封孔 起始孔 深，然后 按 本 文件 第 6.1.2 条 d)步骤 h)步 骤封孔；e)黏土球 封孔 的孔 段应 位于 套管底 口以 下，一 边封 孔 一边起 拔套 管，依 次记 录 起拔套 管的 长度，检查是 否与 下入 套管 数量 相同，否则 应及 时处 理。6.1.4 在封孔 过程 中，应控 制每 回次投 入黏 土球 的数 量，防止上 部堵 塞架 空而 影响 封孔质 量。6.1.5 位于地 下水位 以上 的孔段，可在 投入黏 土球 时向孔 内适当 加水，便于 将黏土 球捣实，避免 黏 土球架空。6.1.6 封孔耗 用黏 土球 数量 不得 小于按 表 1 计 算所 需黏 土 球用量，否 则应 及时 查明 原因，并作 出相 应DB42/T 1833 2022 5 处理。6.1.7 封孔时 应随时 记录 封孔深 度，如 发现封 孔不 密实或 出现架 空、堵 塞现 象，应 查明原 因并及 时 处理。静力触 探孔 的封 孔 6.2.1 静力触 探孔 终孔 后应 立即 封孔。6.2.2 封孔材 料宜 采用 水泥 浆或 黏土 水 泥浆，应 符合 下列 要求：a)水泥浆 配合 比：水灰 比为（0.5 0.6）:1；b)粘土水 泥浆 配合 比（清水 水泥 粘 土）为 0.8 0.3 0.7。6.2.3 在封孔 过程 中应 在孔 内边 灌注边 捣实，确 保注 浆质 量。6.2.4 封孔记 录应 符合 附录 C 的 规定。特殊情 况的 处理 6.3.1 孔内泥 浆太浓 造成 的堵塞。黏土 球封孔 一段 时间后，孔内 泥浆太 浓，导致黏 土球不 能沉到 孔 底造成的 堵塞，应 进行 冲洗 孔。在 有砂 层分 布的 孔段 内冲洗 孔时 可能 造成 塌孔，宜下 套管 保护 孔壁。6.3.2 钻孔缩 孔造成 的堵 塞。由 于局部 孔段为 淤泥 或淤泥 质土造 成缩孔，使 黏土球 堵在上 部不能 沉 到孔底，或 者是 黏土 球投 入太 快造成 堵塞，可采 用静 压法 或冲击 法穿 过，严 重时 可采 用钻具 扫孔 重新 封孔。对于钻 孔上 部存 在淤 泥质 土造成 缩孔 和严 重堵 塞，亦可采 用下 套管 隔离，使 黏土球 能沉 到孔 底。6.3.3 地下水 涌出孔 口。遇承压 水水位 过高涌 出孔 口，黏 土球不 能沉到 孔底 影响封 孔质量 时，可 在 孔口接高 套管 抑制 地下 水涌 出，在 静水 条件 下封 孔。如承压 水水 头过 高，应采 用其他 方法 封堵 地下 水。6.3.4 水文观 测孔封 孔。除按技 术要求 安装长 期观 测管外，在土 层中应 采用 半环状 压实器 进行封 孔。在观测 一个 水文 年后 或满 足设计 要求 终止 观测 时，应拔出 观测 管，采 用钻 机 扩孔，再 按钻 孔封 孔要 求 封堵。封 孔宜 选择 非汛 期进 行。7 岩层钻 孔封 孔 全孔 为 岩层 的钻 孔 7.1.1 碳酸盐 岩层和 位于 建筑物 基坑内 岩层的 钻孔 应采用 水泥浆 或水泥 砂浆 封孔。封孔方 法和技 术 要求应符 合DB42/T 1710 的 规定。7.1.2 其它非 碳酸 盐岩 层的 钻孔 可采用 岩芯 或其 它材 料回 填封孔。上部 为 土层 下部 为岩 层的 钻孔 7.2.1 上部为 土层（粘 性土、砂 土等）下部 为非 碳酸 盐岩 层的钻 孔，岩层 孔段 宜 按 本文件 第 7.1.1 条和第 7.1.2 条要 求封 至岩 面。7.2.2 下部为 碳酸 盐岩 分布 区的 钻探封 孔宜 符合 下列 规定：a)上覆砂 性土 或 软 土时，碳 酸盐岩 层孔 段应 采用 水泥 浆封堵；b)上覆黏 性土 层且 岩溶 不发 育时，岩层 孔段 可采 用其 它材料 回填 法封 孔；c)碳酸盐 岩层 中发 育溶 洞的 钻孔，当溶 洞全 充填 时，岩层孔 段可 直接 采用 水泥（砂）浆封 堵；溶洞无充 填或 半充 填时，可 在溶洞 顶板 下入 封孔 栓塞 后再进 行封 孔。7.2.3 岩面以 上土 层部 分按 本文 件 第6 章要 求封 孔。对土 层孔段 封孔 前应 测量 孔深。DB42/T 1833 2022 6 8 封孔 质 量检查 一般 规 定 8.1.1 封孔质 量检 查包 括勘 察单 位自检 自查、堤 防管 理部 门的检 查和 必要 时的 第三 方检查。8.1.2 自查文 件应包 括以 下内容：勘察 及封孔 概况；自检 时间、参检单 位及 人员、检查方 式（套 钻 或挖孔等）；受 检钻 孔所 处 堤段桩 号及 位置、受 检孔 孔深、数量；自检 结果 评 价。必 要时 附以 图表 及照 片说明。8.1.3 封孔质 量检查 包括 封孔 资 料检查、挖孔 检查 和套钻 检查等 方式。资料 检查应 全面，挖孔检 查 和套钻检 查可采 用抽 查方式，抽查 的钻孔 由检 查验收 组确定。挖孔 检查 比例宜 为钻孔 总数 的 3%5%，套钻检查 比例 宜为 钻孔 总数 的 1%3%，两种 抽检 孔数 合计不 少于 3 个。由 多个 钻探机 组施 工的 钻孔，宜选择不 同机 组进 行抽 查。8.1.4 检查组 应给出 检查 钻孔质 量评价 意见，填写 钻孔封 孔质量 检查记 录表 并签名，其内 容应符 合 附录 D 的 规定。8.1.5 静力触 探孔 的封 孔质 量可 采用挖 孔法 检查。封孔 资 料检查 8.2.1 资料检 查内容 应包 括钻探 及封孔 施工方 案和 技术要 求、封 孔记录、封 孔质量 自查材 料、资 料 检查质量 评定、存 在问 题及 处理意 见。填写 封孔 资料 检查记 录表，其 内容 应 符 合附 录D.1 的规 定。8.2.2 资料检 查重 点应 检查 封孔 记录、黏土 球用 量是 否符 合规定、堵 塞与 架空 是否 处理到 位等。8.2.3 资料检 查合格 的标 准：封孔 资料 齐全；封孔 记录内 容齐全，真实 可靠，格式 规范；封孔过 程 中出现的 堵塞 等特 殊情 况处 理符合 规定；封孔 材料 用 量符合 规定。经检 查封 孔 记录资 料，并 宜结 合钻 探 过程对封 孔的 巡查 记录，判 断封孔 质量 是否 合格。8.2.4 资料检 查过 程中 发现 封孔 质量有 疑问 的钻 孔，在确 定 套钻 检查 孔 或 挖孔 检查 孔时宜 优先 考虑。套钻检 查 技 术要求 8.3.1 套钻检 查孔的 孔位 应由检 查组确 定。一 般在 全部钻 孔完成 后，查 阅封 孔记录 资料，结合平 时 巡查记录，对 质量 有疑 问的 钻孔可 选作 套钻 检查 孔。一般选 堤内 的钻 孔或 距离 堤脚较 近的 钻孔。8.3.2 套钻检 查孔 施工 时检 查组 成员应 旁站 监督，详 细记 录过程，及 时鉴 定封 孔质 量。8.3.3 套钻检 查孔 的施 工应 符合 下列技 术要 求：a)根据受 检钻 孔标 记和 坐标 现场确 定孔 位，套钻 孔中 心与受 检钻 孔中 心偏 心不 大于 10 mm；b)套钻检 查孔 孔径 应大 于或 等于原 钻孔，宜 大于 或等 于 130 mm；c)套钻检 查孔 孔深 宜钻 穿土 层至稳 定砂 层 顶 板，当 上 部土层 厚度 大 于6 m 时，其有效 孔深 宜 为6 m 8 m；d)套钻检 查孔 的钻 孔方 法以 干钻为 宜，应采 用水 压退 芯 法退取 岩芯，钻 探回 次进 尺 不大于1.0 m；e)套钻孔 施工 中应 注意 掉钻 现象。如遇 掉钻，应 立即 记录孔 深和 掉钻 高度，分 析掉钻 原因；f)套钻孔 施工 中应 严格 防止 偏孔。发 现偏 孔应 分析 原 因，及时 纠正。如 偏孔 严 重，不能 有效 鉴别封孔质 量时，应 选择 其它 钻孔进 行套 钻；g)对岩芯 拍照。钻 孔岩 芯按 孔深依 次摆 放整 齐并 醒目 标注钻 孔孔 号、孔深、位 置、施 钻时 间、施钻机组 等，拍照 存档；h)套钻孔 完成 后应 按钻 孔封 堵要求 封孔，做 好孔 口标 记并照 相存 档。8.3.4 套钻检 查的 封孔 质量 分为 合格和 不合 格。DB42/T 1833 2022 7 8.3.5 套钻检 查封 孔质 量的 鉴别 应符合 下列 要求：a)封孔质 量合 格：钻进 中没 有掉钻、架 空现 象；采取 的封堵 黏土 球岩 芯应 均匀、致密、无 连通 空隙；b)封孔质 量不 合格：钻 进中 有明显 的掉 钻、架空 现象；岩芯 不连 续，采取 率低，岩芯中 封堵 黏 土球土质 软硬 不均、土 柱松 散、目 视可 见明 显空 隙；存在地 下水 渗流 的连 通空 隙。8.3.6 套钻施 工应 按要 求做 好钻 进记录、岩芯 记录（拍照）和封孔 记录。套钻 检查 记 录 应符 合附 录D.2的规定，封 孔记 录格 式 应 符合附 录A 的规 定。8.3.7 套钻检 查发现 封孔 有架空 等不合 格的，应适 当增加 套钻检 查孔的 数量。存在 多个孔 套钻检 查 不合格的，应 评估 风险，研 究处理 方案 或补 救措 施，必要时 全部 按要 求重 新封 孔。挖孔检查 技 术要求 8.4.1 挖孔检 查开 挖深 度宜 根据 现场实 际情 况确 定，一般 宜为 1 m3 m。8.4.2 在受检 钻孔任 意一 侧开挖 探坑，将封孔 形成 的黏土 柱或黏 土水泥 浆柱 保留在 坑壁上，以便 观 察和拍照。8.4.3 测量封 孔土柱 或黏 土水泥 浆柱直 径，观 察封 孔土柱 或黏土 水泥浆 柱中 黏土球 变形情 况、密 实 程度、与孔 壁土 体结 合情 况，并应填 写封 孔质 量挖 孔检 查记录 表及 拍照 存档。挖 孔检查 记录 内容 应 符 合附录D.3 的规 定。8.4.4 黏土球 或黏 土水 泥浆 柱封 孔材料 存在 下列 问题 之一 时可判 定为 不合 格：a)黏土球 之间 或黏 土水 泥浆 柱空隙 较大 或存 在架 空现 象；b)黏土球 未压 实，土柱 或黏 土水泥 浆柱 与孔 壁结 合不 好，可 见明 显连 通空 隙。8.4.5 挖孔检 查不 合格 的，应按 本文件 第8.3.7 条处 理。8.4.6 检查结 束后，应 对开 挖坑 分层封 堵夯 实，分层 厚度 宜为 30 cm。封孔 质 量综 合评 价 8.5.1 勘察项 目封 孔质 量 应 进行 综合评 价。封孔质 量综 合评 价应在 资 料检查、套钻 检查 和挖 孔 检查结果 基 础上，填写 综合 评价 表，其 内容 应符合附录D的表D.4 的规定。DB42/T 1833 2022 8 A A 附录A（规范 性）钻孔封 孔记 录表 表A.1 规定 了勘 察钻 孔封 孔 记录要 求。表A.1 钻孔封 孔记 录表 勘察单位：日期：年 月 日 工程名称 钻孔位置 坐标 钻孔编号 钻孔深度 m 钻孔开孔时间 月 日 时 钻孔终孔时间 月 日 时 孔口高程 m 封孔时间 月 日 时至 月 日 时 封孔时间（流水）时 分 钻孔 孔径（mm）起止 孔深（m）封孔材料 封孔堵塞、缩孔、地下水涌水、施工事故及处理等情况 钻孔柱状 示意图（土层结构）名称 数量（kg）验收说明：封孔材料总 数量（kg）黏土球 规定数量：孔口标记：封孔质量：粗砂 规定数量：其它 项目负责人：机长：记录：验收：DB42/T 1833 2022 9 B B 附录B（规范 性）钻孔封 孔情 况汇 总表 表B.1 规定 了勘 察钻 孔封 孔 情况汇 总 记 录要 求。表B.1 钻孔封 孔 情 况汇 总表 勘察单位：工 程名称：第 页 共 页 孔号 钻孔 位置 钻孔 坐标 孔深（m）孔口 高程（m）开孔 日期 终孔 日期 封孔 时间 封孔材料(kg)规定用量 材料 实际用量 封孔质量 备注 规定 数量 实际数量 项目负责人：钻探负责人：联系电话：DB42/T 1833 2022 10 C C 附录C（规范 性）静力触 探孔 封孔 记录 表 表C.1 规定 了 静 力触 探孔 封 孔记录 要求。表C.1 静力触 探孔 封孔 记录 表 勘察单位：工程名称 勘察阶段 钻孔编号 钻孔位置 坐 标 X:Y:孔径（mm）孔口高程（m）孔深（m）终孔时间 年 月 日 封孔时间 年 月 日 时 至 月 日 时 封孔材料 封孔过程、存在问题及处置情况 材料名称 配合比 材料用量 备注：项目负责人：封孔：记录：DB42/T 1833 2022 11 D D 附录D（规范 性）钻孔封 孔质 量检 查记 录表 表D.1 表D.4规 定了 钻孔 封孔 质 量资 料检 查、套孔 检查、挖孔 检查 和综 合评 价记录 要求。表D.1 钻孔封 孔质 量资 料检 查记 录表 勘察单位：检查单位：工程名称 勘察阶段 开工日期 结束日期 检查日期 钻探申请材料（）完善：包括工 程目的、钻 孔位置、平 面图、封孔方 案、质量保证措 施、领 导小组、资 质证书、现场负责人联系电话等。（）基本完善：缺失 1 项2 项内容。（）不完善：缺失 3 项及以上 内容。封孔记录表（）完善：表格填写规范，封孔时间、过程、材料、用量、钻孔柱状示意图等各项内容齐全、真实。（）基本完善：表格填写基本规范，仅缺失 1 项2 项内容（不含钻孔柱状图）。（）不完善：表格填写不规范，材料用量不满足规定，缺失 钻孔柱状图或 3 项及以上其他 内容。封孔质量自检 报告（）完善：包括封孔概况、自检时间、人员、方式；受检钻孔位置、孔深、数量、自检结果评价等，必要时附有图表及照片说明。（）基本完善：内容基本齐全，仅缺失 1 项2 项内容。（）不完善：缺失 3 项及以上 内容。资料检查 质量评定 合格的标准：封孔 资料齐 全；封孔记录内 容齐全，真实 可靠，格式规范；封孔 过程的 堵塞 等异常情况处理符合规定；封孔材料用量符合规定。（）合格；（）基本合格；（）不合格 资料检查说明：处理意见：检查组长（签名）：参加人员：DB42/T 1833 2022 12 表D.2 钻孔封 孔质 量 套 钻检 查记 录表 勘察单位：检查单位：工程名称 钻孔位置 钻孔编号 钻孔坐标 开孔日期 终孔日期 封孔日期 检查日期 套钻孔直径 套钻孔 深度 钻进情况（钻进快慢、有无掉钻、架空现象）岩芯情况（岩芯成分是否为封孔材料、岩芯是否均匀、致密、无空隙）地下水位 是否偏孔 及处理 封孔质量评价（）合格：钻进中无掉钻、架空现象；封堵的黏土球岩芯均匀、致密、无 连通空隙。（）不合格：钻进中有明显的掉钻、架空现象；岩芯不连续，采取率低，岩芯中封堵黏土球土质软硬不均、土柱松散、目视可见明显空隙；存在地下水渗流的连通空隙。检查结果综合评述：处理意见：检查组长（签名）：参加人员：DB42/T 1833 2022 13 表D.3 钻孔封 孔质 量挖 孔检 查记 录表 勘察单位：检查单位：工程名称 钻孔位置 钻孔编号 钻孔坐标 开孔日期 终孔日期 封孔日期 检查日期 钻孔直径 开挖深度 封孔土柱直径 黏土球 变形情况 是否存在架空 与周围土体 结合情况 封孔质量评价（）合格（）不合格：黏土球 或黏土水泥浆柱封孔材料 存在下列问题之一时判定为不合格：1 黏土球之间或黏土水泥浆柱 空隙较大或存在架空现象。2 黏土球未压实，土柱或黏土 水泥浆柱 与孔壁结合不好，可见明显连续空隙。检查结果综合评述：处理意见：检查组长（签名）：参加人员：DB42/T 1833 2022 14 表D.4 钻孔封 孔质 量检 查综 合评 价表 勘察单位：检查单位：工程名称 勘察阶段 钻孔总数 钻孔堤段名称 开工日期 结束日期 检查日期 各封孔材料总数量与计算需要量对比 封孔过程异常情况、堵塞、事故及处理情况 勘察单位封孔质量自检自查结论 封孔资料检查质量评价 封孔套钻检查孔数和质量评价 封孔挖孔检查孔数和质量评价 封孔质量综合评价 检查结果综合评述：处理意见：检查组长（签名）：参加人员：DB42/T 1833 2022 15 湖 北省地 方 标 准 河 道 管 理 范 围 钻孔 封 孔 技 术 规 程 DB42/T 1833 2022 条文说明 DB42/T 1833 2022 16 1 范围 在堤防管理范围内进行钻孔施工，如果封孔质量不好会留下渗透变形隐患。近年来在河道管理范围内的工程建设较多，如高层建筑（深基坑）勘察、公路铁路大桥、天然气管道、水厂取水建筑物等勘察，这些都需要地质勘探，每年新增的钻孔数量上千个。目前湖北省河道管理范围钻探封孔是按照 湖北省河道管理范围内钻探及钻孔封堵管理规定（鄂水利函（2013）206 号）执行，该文件对河道管理范围内钻探的申报、审批、钻孔封堵及检查验收、监督管理、责任制等作了严格规定，对于河道堤防钻探封孔管理、确保防洪安全起到很大作用。个别钻探单位未严格按该规定操作，尤其是遇到特殊情况如缩孔、堵塞、承压水涌水等未处理到位，存在封孔架空、空隙等封孔质量问题，汛期造成“管涌”险情。钻孔和封孔属隐蔽工程施工，这类险情隐患的发现有一定的难度。这种情况在实际中多次发生，严重威胁堤防安全。针对我省河道堤防钻探管理和钻孔封堵实际情况，有必要进一步规范湖北省河道管理范围内钻孔封堵技术方法与操作程序，确保封孔防洪安全。湖北省长江、汉江的重要支流河道是指长江支流滠水、倒水、举水、巴河、浠水、蕲河、清江、沮漳河、富水河、府澴河、汉北河、陆水河、荆南四河及汉江东荆河。3 术语 3.1 河道管理范围：根据 湖北省河道管理实施办法 第四条，河道管理范围为两岸堤防之间的水域、沙洲、滩地（包括可耕地），以及堤身、禁脚地、工程留用地和安全保护区。无堤防的河道，其管理范围根据历史最高洪水水位或者设计洪水水位确定。第十八条，本省境内确保堤、干堤及重要支堤的禁脚地、工程留用地和安全保护区范围，由市、县人民政府按照下列标准划定公布：禁脚地（指）确保堤迎水面 50m100m，背水面 30m50m；干堤及重要支堤迎水面 30m50m，背水面 20m30m（从堤防两侧斜面与平地的交叉点算起）；工程留用地（指）确保堤、干堤及重要支堤迎水面和背水面均为 200m（从禁脚地外沿算起）；安全保护区（指）确保堤、干堤及重要支堤迎水面和背水面均为 300m（从工程留用地外沿算起）。根据上述规定，湖北省长江、汉江干堤及重要支堤工程留用地和安全保护区一般为距堤内（背水面）平台脚 500m，其中荆江大堤为 1000m。根据武汉市防洪管理规定（2019 年7 月湖北省第13 届人民代表大会常务委员会第十次会议批准）：市内堤防前堤脚50m100m，后堤脚50 m为堤防禁脚地，堤内有道路的，以靠近堤身的规划道路红线为界；从禁脚地外延200m为堤防工程留用地，地下工程控制范围为前堤脚100m，后堤脚500m。在堤防禁脚地之外的堤防管理范围内进行生产建设项目，建设单位必须将工程建设方案，报送水行政主管部门审查同意后，方可办理基本建设审批手续。DB42/T 1833 2022 17 根据上述规定，武汉市堤防管理范围包括背水面距平台脚500m。3.33.4 钻孔 封堵 法与 回填法 封堵法与回填法对于封孔的工艺、材料、方法要求不一样。封是指封闭，堵是堵塞。填是指把空缺的地方塞满或补满。按照“以砂还砂，以土还土”的原则，土层孔段采用封堵法，用风干黏土球或其它不透水材料封孔。砂层和砂卵石层孔段采用回填法，用粗砂或其他材料塞满即可。3.8 压实 器（击实 器）封孔时将孔内封孔材料（黏土球）压实的专用工具，可利用套管或钻具充装铁砂、钢粒加工制做压实器，一般直径比封堵钻孔孔径小一个径级；也可用套管盖头做压实工具。4 基 本规 定 4.1 在河道管理范围内进行钻探，建设或勘察单位应事先向钻探所在地的县级以上水行政主管部门或河道专门管理机构（或行政审批部门）提出书面申请，并附勘察资质、钻探及封孔施工方案，获得批复后方可开展钻探活动。关于钻探申请程序的规定按照 湖北省河道管理范围内钻探及钻孔封堵管理规定（鄂水利堤函（2013）206 号）执行。地质结构指土层、砂层、淤泥质土、岩石等的组合方式。湖北长江堤防地基地质结构有单一结构（单一黏性土、单一砂性土）、双层结构（上部土层下部砂层等）和多层结构。水文地质条件主要指隔水层和透水层分布以及地下水位，如地下水位高于孔口应采取专门的封孔措施，避免发生“翻砂管涌”险情。周边环境指钻孔周边水塘、渠道等施工条件。封孔施工工法指采用封堵法或回填法，是否下套管，是否清水冲洗孔等。4.2 湖北省长江、汉江汛期为每年的 5 月 1 日至 10 月 15 日。汛期由于外江水位顶托，地下水位较高，影响封孔质量，钻探和封孔有一定风险，所以不宜钻探施工。特殊情况仍需汛期钻探的，应密切注意外江水位，制定可靠的安全措施和防汛抢险预案，报原批准单位审批。4.4 钻探封孔应不改变原堤基的渗流及稳定等地质条件，且不影响后续施工。在制定封孔施工方案，尤其是选用其它封孔材料时，应考虑后续是否有基坑开挖或桩基础施工等。无堤防的河道管理范围内挡水建筑物的钻孔基坑开挖存在渗透变形风险，故应按本技术规定封孔。4.5 一般堤基地层为河流相沉积，具有“二元结构”，上部为黏性土，下部为砂、卵石层。封孔材料应当根据地层土质，按照“以砂还砂，以土还土”的原则确定，即砂层及砂卵石层孔段采用粗砂封孔，土层孔段采用风干黏土球封孔。如土层中夹砂层，也应采用风干黏土球封孔。DB42/T 1833 2022 18 对于下部为砂层的孔段，其回填材料要求不严，原则上是采用投粗砂，注意控制回填砂的高度。投砂后宜沉淀 2 小时再开始封堵黏土球。由于投砂沉淀需要时间，封孔效率不高，许多单位对砂层孔段采用投黏土球并分层捣实的方法也是可行的。但是应分层回填密实，不能架空。4.7 封孔质量控制的关键是封孔过程的质量控制，强调建立质量保证体系就是从封孔材料和设备准备、技术培训、每一回次的投料压实、堵塞和缩孔及地下水涌水等特殊情况的处理、质量检查（自查）、套钻抽查、封孔质量验收及奖惩制度等每一环节处于受控状态。封孔经费也是质量保证措施之一，应安排封孔专项经费。根据调查，建议封孔经费按照钻探进尺的 11 考虑。4.10 钻孔封孔完毕后，可在孔口设置标识，并对孔口标识拍照是必要的。由于钻孔位置有的在田地里，时间长了往往被毁掉。拍照应从不同的角度记录地形地物的相对位置。4.11 孔口是否埋设混凝土标识桩可根据具体情况选择，如钻孔位于道路上，设标识桩可能妨碍交通，可不设。一般标识桩长宜为 0.5m，断面尺寸 0.1m0.1m，埋入土中 0.4m，标记桩上写明孔号、孔深等。5 封 孔施 工准 备 5.1 封孔 施工 方案 5.1.2 施工方案应根据地质条件、工程勘察目的和孔深、可能遇到的特殊问题如软土缩孔、砂层塌孔、地下水涌水等及采取的措施、质量保证措施（如技术培训、指导、质量检查）等实际情况编制，不能简单抄写技术规程代替。5.2
