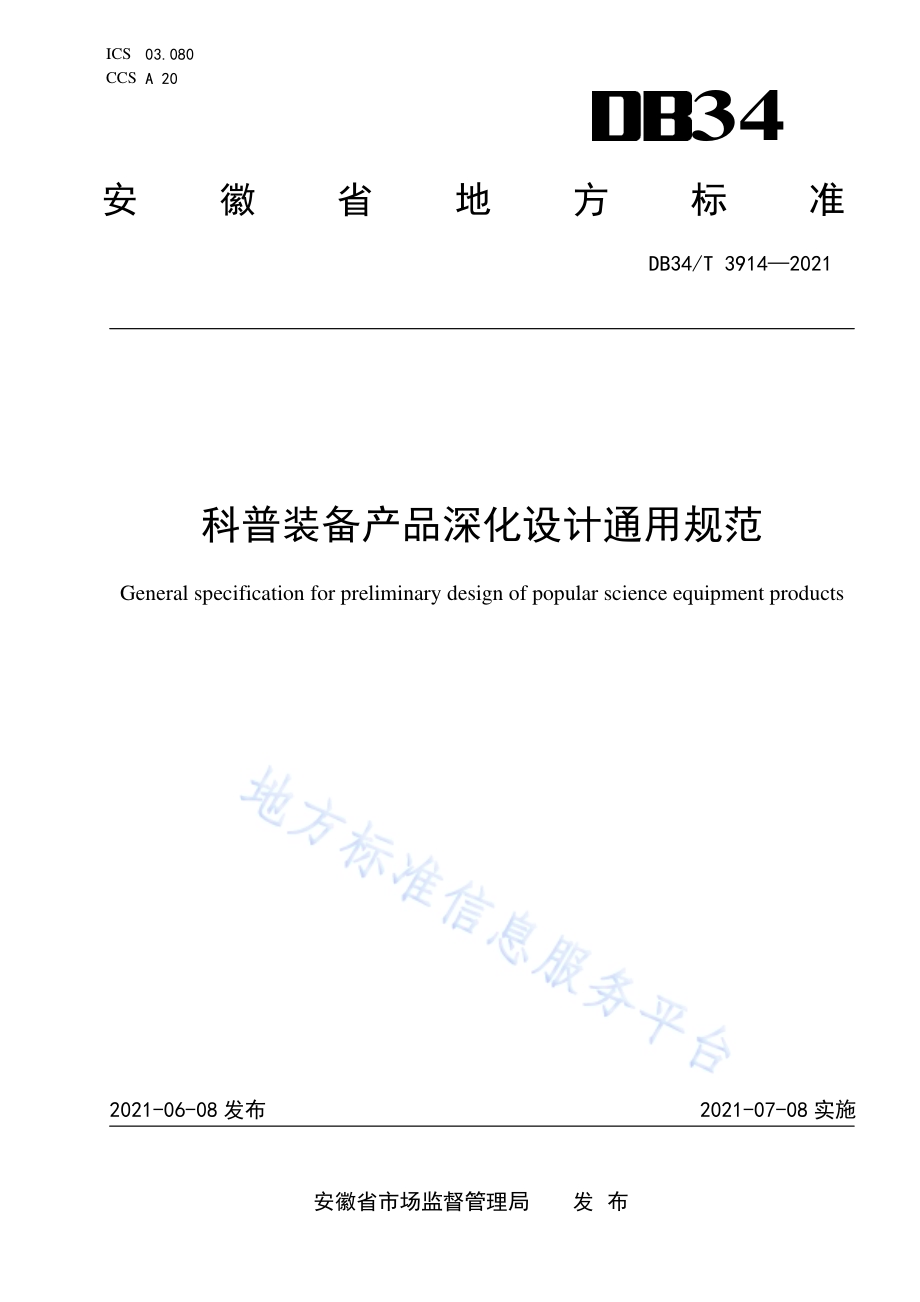

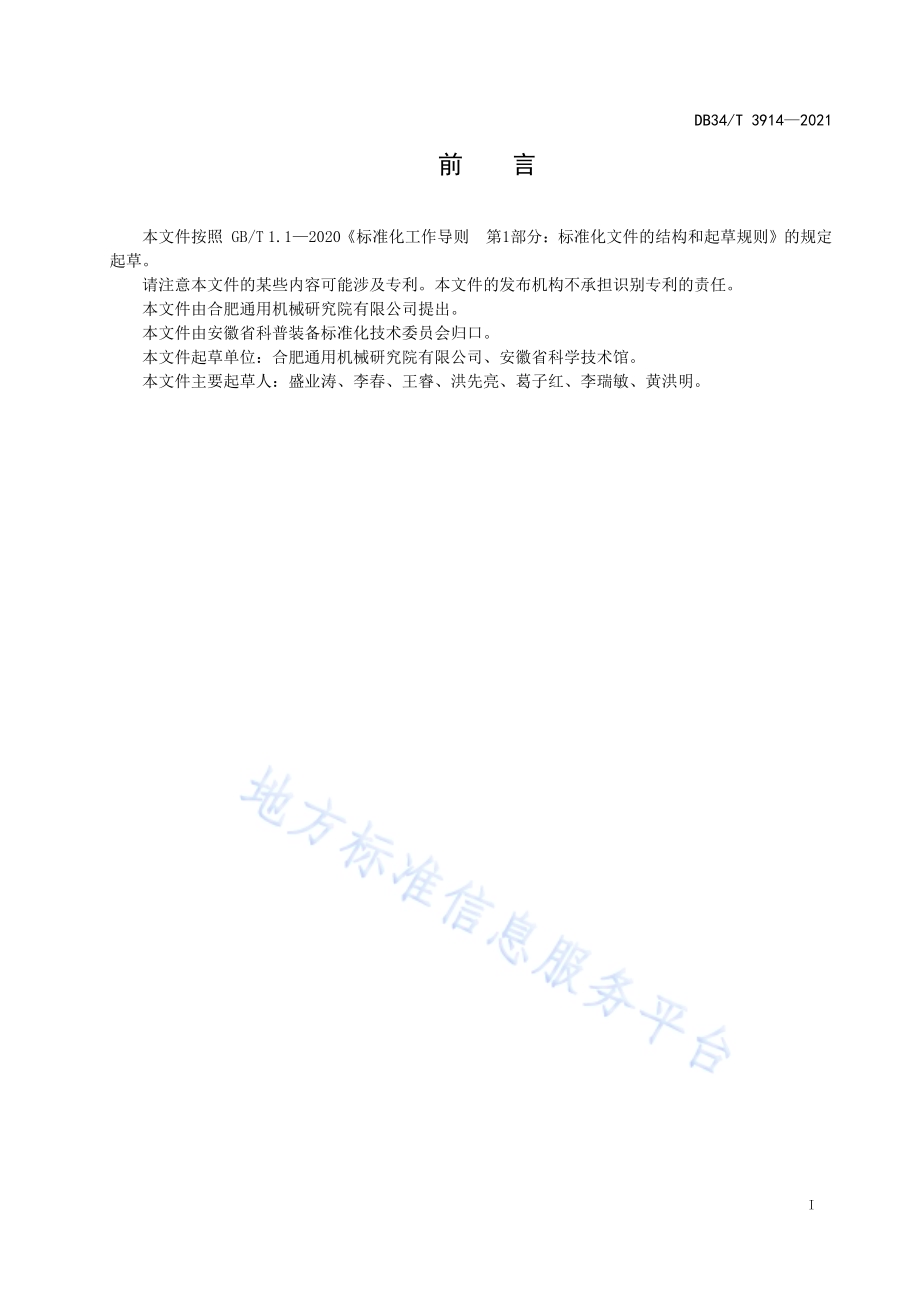

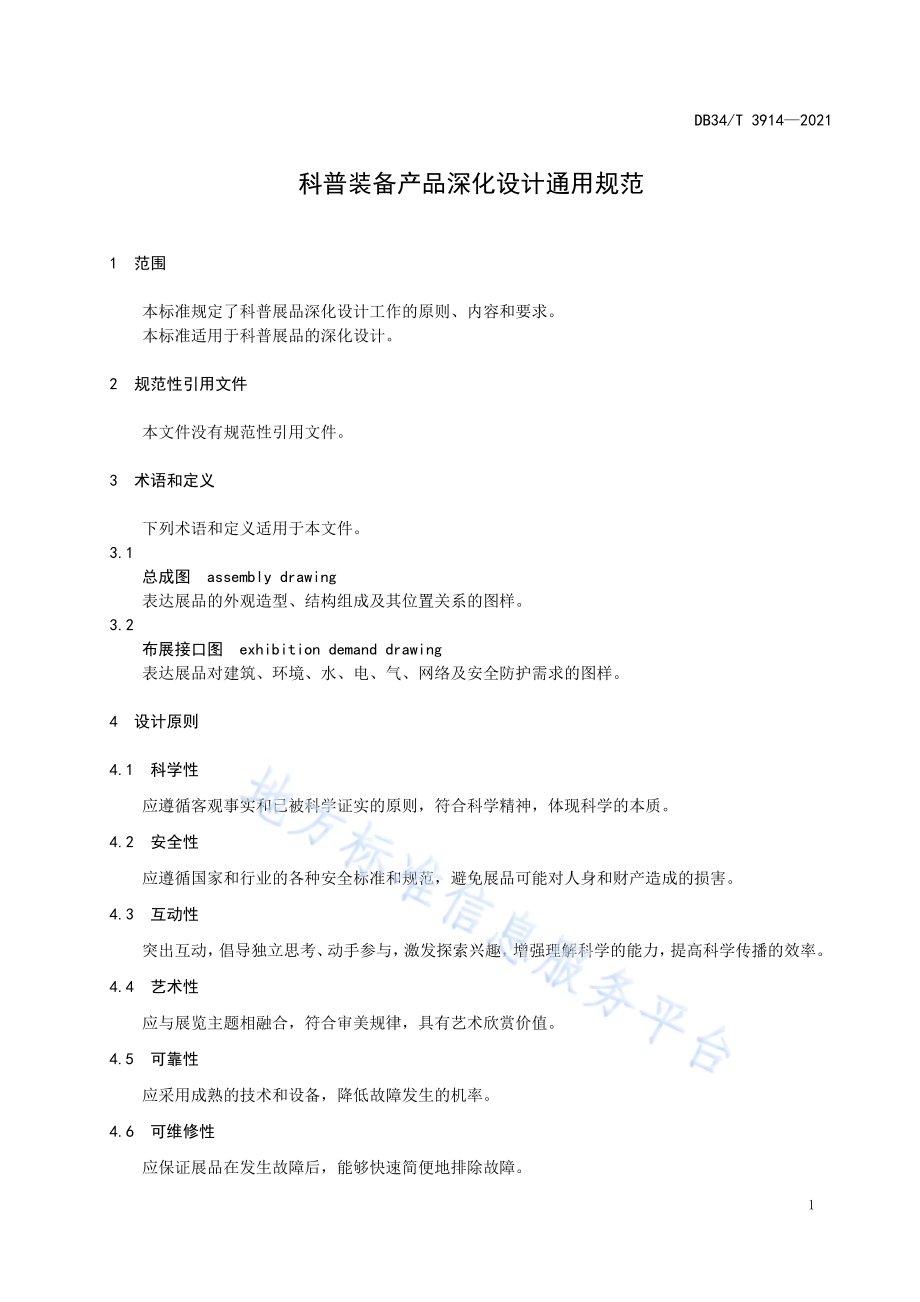

ICS 03.080 CCS A 20 34 安徽省地方标准 DB34/T 39142021 科普装备产品深化设计通用规范 General specification for preliminary design of popular science equipment products 2021-06-08 发布 2021-07-08 实施安徽省市场监督管理局 发布DB34/T 39142021 I 前言 本文件按照 GB/T 1.12020标准化工作导则 第1部分：标准化文件的结构和起草规则的规定起草。请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别专利的责任。本文件由合肥通用机械研究院有限公司提出。本文件由安徽省科普装备标准化技术委员会归口。本文件起草单位：合肥通用机械研究院有限公司、安徽省科学技术馆。本文件主要起草人：盛业涛、李春、王睿、洪先亮、葛子红、李瑞敏、黄洪明。DB34/T 39142021 1 科普装备产品深化设计通用规范 1 范围 本标准规定了科普展品深化设计工作的原则、内容和要求。本标准适用于科普展品的深化设计。2 规范性引用文件 本文件没有规范性引用文件。3 术语和定义 下列术语和定义适用于本文件。3.1 总成图 assembly drawing 表达展品的外观造型、结构组成及其位置关系的图样。3.2 布展接口图 exhibition demand drawing 表达展品对建筑、环境、水、电、气、网络及安全防护需求的图样。4 设计原则 4.1 科学性 应遵循客观事实和已被科学证实的原则，符合科学精神，体现科学的本质。4.2 安全性 应遵循国家和行业的各种安全标准和规范，避免展品可能对人身和财产造成的损害。4.3 互动性 突出互动，倡导独立思考、动手参与，激发探索兴趣，增强理解科学的能力，提高科学传播的效率。4.4 艺术性 应与展览主题相融合，符合审美规律，具有艺术欣赏价值。4.5 可靠性 应采用成熟的技术和设备，降低故障发生的机率。4.6 可维修性 应保证展品在发生故障后，能够快速简便地排除故障。DB34/T 39142021 2 4.7 经济性 在保证功能和效果的前提下，应合理选择材料、设备和工艺方法，降低生产与使用成本。5 设计内容 深化设计内容至少应包括：a)展示目的；b)展示的科学技术原理；c)表现形式及功能描述；d)操作说明；e)设计图纸；f)布展需求；g)主要设备与材料清单；h)多媒体设计报告；i)图文版；j)备品备件、易耗品及专用工具清单；k)详细造价预算。6 设计要求 6.1 展示目的 描述展示活动所达到的教育目标。6.2 展示的科学技术原理 采用图文结合的形式准确描述展品所展示的科学技术原理。6.3 表现形式及功能描述 明确展品所采用的表现形式、系统构成和主要技术手段。6.4 操作说明 明确展品的操作流程和操作方法。6.5 设计图纸 设计图纸至少应包括：a)三维彩色效果图，应包括透视图、正立面图、侧立面图、平面图；b)总成图；c)布展接口图；d)机械结构类图纸，应包括装配图、部件图、零件图；e)电气类图纸，应包括电气系统框图、电气原理图、电气接线图、布局图、电气设备材料表；f)AV 类图纸，包括系统框图、原理图、接线图、布局图；g)灯光类图纸，包括系统框图、原理图、接线图、布局图；h)其他图纸，包括液压系统原理图、气动系统原理图、给排水系统图。DB34/T 39142021 3 6.6 布展需求 布展需求至少应包括：a)布展占用空间尺寸（长宽高）；b)电源需求；c)供水、供气需求；d)建筑地面需求；e)特殊环境需求；f)消防需求；g)灯光照明需求；h)网络接口要求；i)承载/偏载/重载/动荷载需求；j)悬挂（吊）及连接需求；k)安全、防护要求；l)其它需求。6.7 主要设备与材料清单 应详细列出展品采用的主要设备与材料的名称、规格型号、单位、数量、品牌或生产厂家等，必要时注明技术参数。6.8 多媒体设计报告 多媒体设计报告至少应包括：a)多媒体软件流程图；多媒体脚本，应包括时长、观众操作、镜头描述、分镜截图、旁白/配音/字幕、展现手法等；b)人物形象/背景/交互界面；c)技术参数，应包括文件格式、画面比例、分辨率；d)运行环境、开发软件。6.9 图文版 图文版设计至少应包括：a)展品名称；b)科学技术原理，必要时辅以图表说明；c)操作说明，必要时辅以图示说明。6.10 备品备件、易耗品及专用工具清单 应详细列出展品的备品备件、易耗品及专用工具的名称、规格型号、单位、数量、品牌或生产厂家等。6.11 详细造价预算 应详细列出展品的实体费、非实体费、安装费、调试费、管理费、税费、利润、设计费等。7 设计要素表 见表1。DB34/T 39142021 4 表1 展品深化设计要素表 设计文件类别 序号 内容 要求 备注 文本 1 展示目的 2 展示的科学技术原理 3 表现形式及功能描述 4 操作说明 5 布展需求 6 主要设备与材料清单 7 图文版 8 备品备件、易耗品及专用工具清单 9 多媒体设计报告 图纸 1 三维彩色效果图 2 总成图 3 布展接口图 4 机械结构类图纸 5 电气类图纸 6 AV类图纸 7 灯光类图纸 8 液压系统原理图 9 气动系统原理图 10 给排水系统图 11 系统流程图 其他 1 详细造价预算 注：表示应该编制的设计文件；表示根据需要而编制的设计文件。
