机械式停车场（库）工程建设规范DB11／T 837-2021.pdf

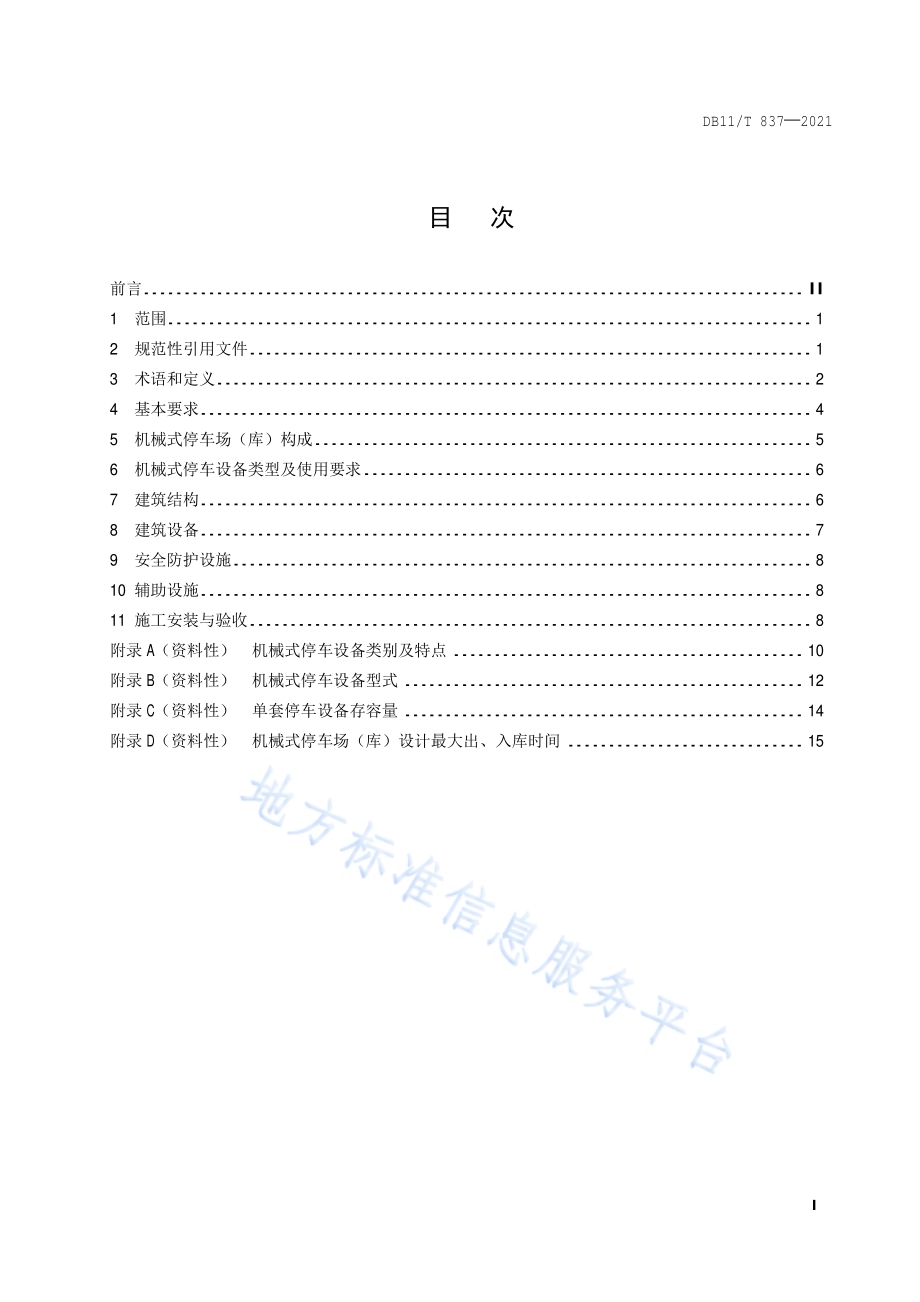

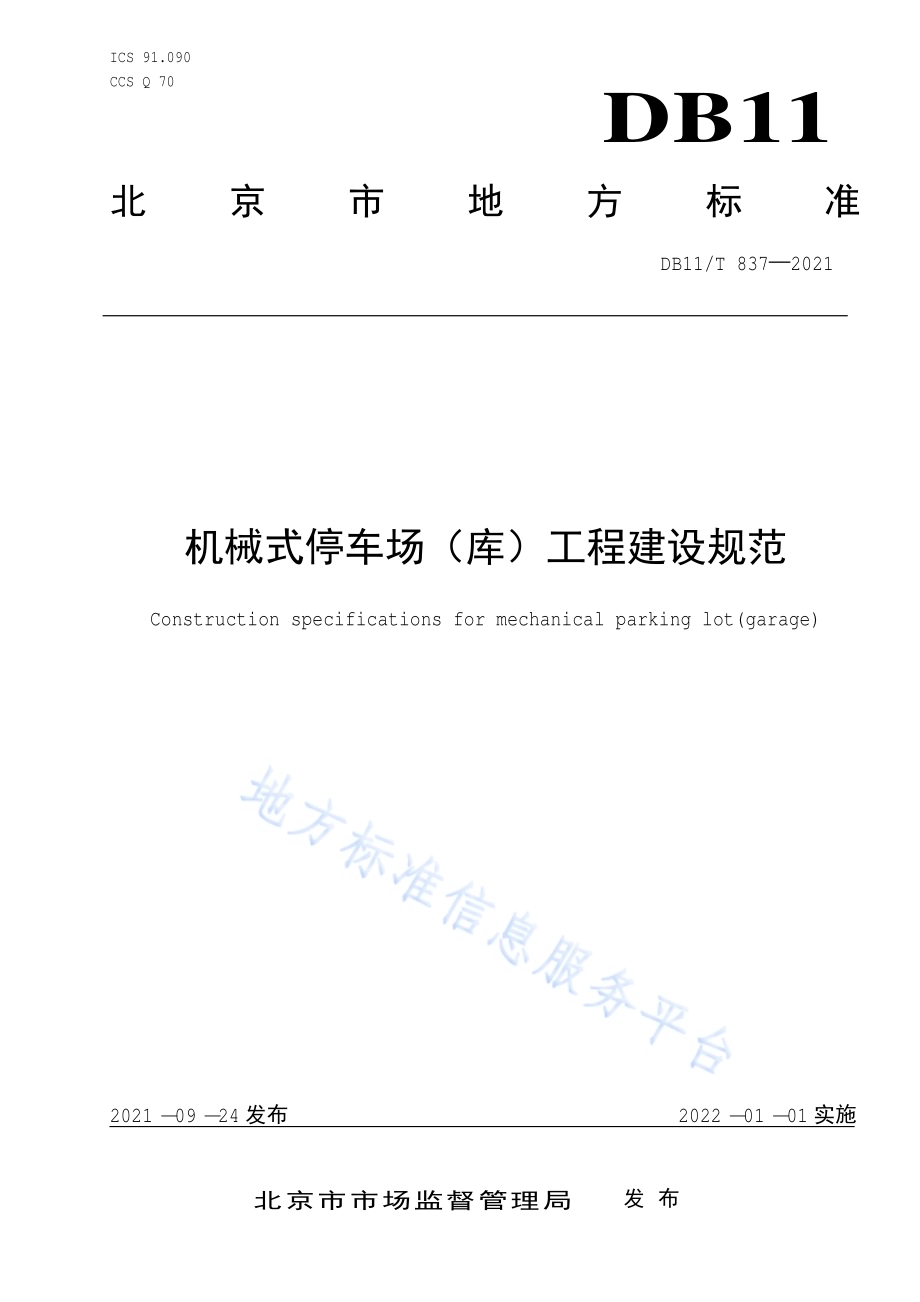

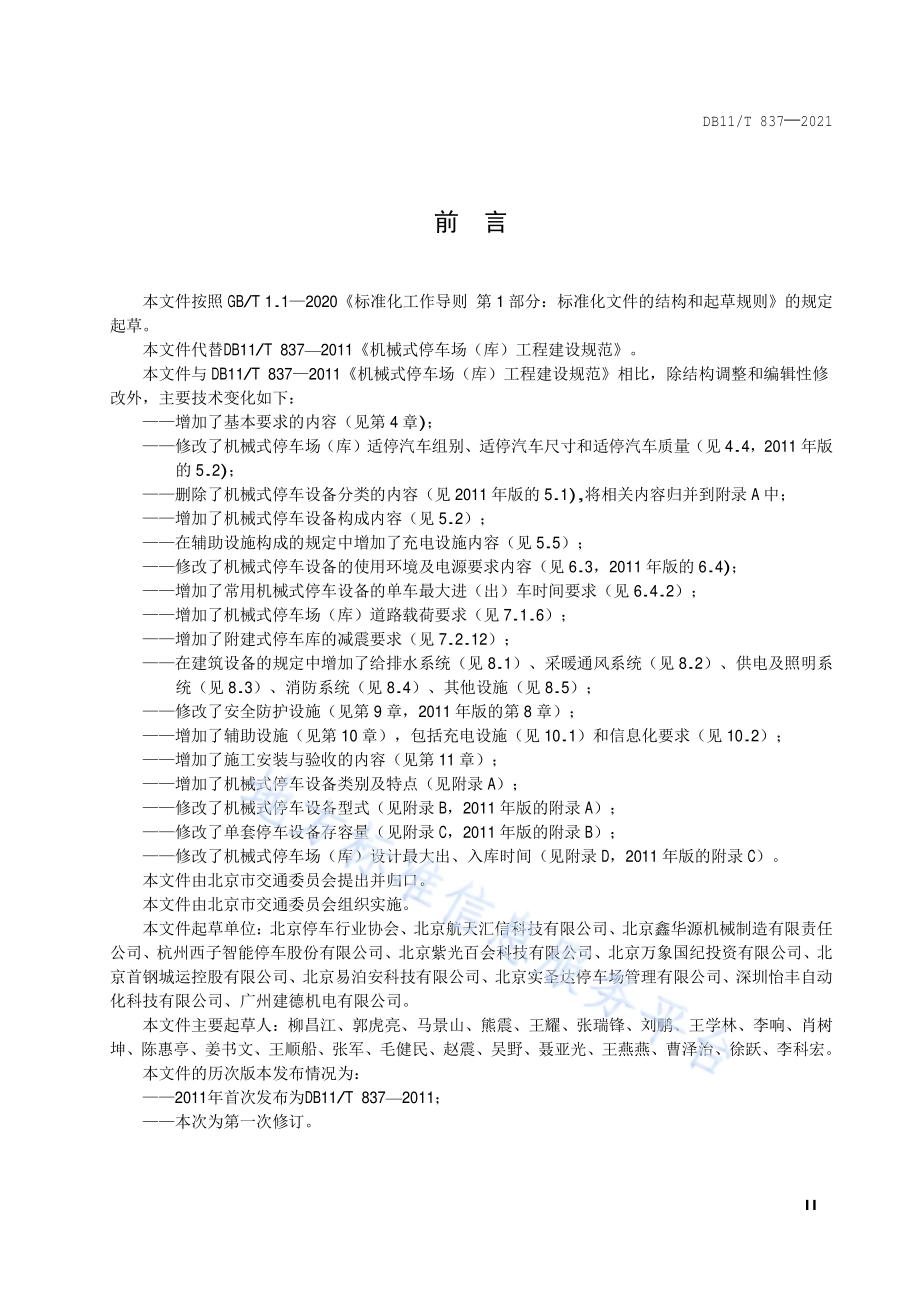

ICS 91.090 CCS Q 70 DB11 北京市地方标准 DB11/T 837 2021 机械式停车场（库）工程建设规范 Construction specifications for mechanical parking lot(garage)2021-09-24发布 2022-01-01实施 北京市市场监督管理局 发布 DB11/T 837 2021 I 目 次 前言.II 1 范围.1 2 规范性引用文件.1 3 术语和定义.2 4 基本要求.4 5 机械式停车场（库）构成.5 6 机械式停车设备类型及使用要求.6 7 建筑结构.6 8 建筑设备.7 9 安全防护设施.8 10 辅助设施.8 11 施工安装与验收.8 附录 A（资料性）机械式停车设备类别及特点.10 附录 B（资料性）机械式停车设备型式.12 附录 C（资料性）单套停车设备存容量.14 附录 D（资料性）机械式停车场（库）设计最大出、入库时间.15 DB11/T 837 2021 II 前 言 本文件按照 GB/T 1.1 2020标准化工作导则 第 1部分：标准化文件的结构和起草规则的规定起草。本文件代替 DB11/T 837 2011机械式停车场（库）工程建设规范。本文件与 DB11/T 837 2011机械式停车场（库）工程建设规范相比，除 结构 调整 和 编辑 性 修 改外，主 要 技 术 变 化 如下：增加了 基本要求的 内 容（见 第 4章)；修改了 机械式停车场（库）适 停 汽 车 组 别、适 停 汽 车 尺寸 和 适 停 汽 车 质 量（见 4.4，2011年版的 5.2)；删除了 机械式停车设备分类的 内 容（见 2011年版 的 5.1),将 相 关内 容 归并到 附录 A中；增加了 机械式停车设备构成 内 容（见 5.2）；在 辅助设施构成的规定 中增加了充电 设施 内 容（见 5.5）；修改了 机械式停车设备的使用 环境 及 电源 要求 内 容（见 6.3，2011年版 的 6.4)；增加了常 用机械式停车设备的单车最大 进（出）车时间要求（见 6.4.2）；增加了 机械式停车场（库）道路载荷 要求（见 7.1.6）；增加了 附建式停车库的 减震 要求（见 7.2.12）；在 建筑设备的规定 中增加了给排水系统（见 8.1）、采暖通风系统（见 8.2）、供电 及照 明系 统（见 8.3）、消 防 系统（见 8.4）、其他 设施（见 8.5）；修改了 安全防护设施（见 第 9章，2011年版 的第 8章）；增加了 辅助设施（见 第 10章），包括充电 设施（见 10.1）和 信息 化要求（见 10.2）；增加了 施工安装与验收的 内 容（见 第 11章）；增加了 机械式停车设备类别及特点（见 附录 A）；修改了 机械式停车设备型式（见 附录 B，2011年版 的附录 A）；修改了 单套停车设备存容量（见 附录 C，2011年版 的附录 B）；修改了 机械式停车场（库）设计最大出、入库时间（见 附录 D，2011年版 的附录 C）。本文件 由北京市交通委员会提 出 并归口。本文件 由北京市交通委员会组织实 施。本文件起草单 位：北京 停车 行业协会、北京航天汇信科技有限公司、北京鑫华源 机械 制 造 有限 责任公司、杭州西子智能 停车 股份 有限公司、北京 紫光百 会科技有限公司、北京 万象国纪投 资 有限公司、北京 首钢城运控股 有限公司、北京 易泊 安 科技有限公司、北京实 圣达 停车场 管理 有限公司、深圳怡丰自动化 科技有限公司、广州 建 德 机 电有限公司。本文件 主 要起草 人：柳昌江、郭虎亮、马景山、熊 震、王耀、张瑞锋、刘鹏、王学林、李响、肖树坤、陈惠亭、姜书 文、王顺船、张军、毛健民、赵 震、吴野、聂亚光、王燕燕、曹泽治、徐跃、李 科 宏。本文件的 历次 版 本 发布情况为：2011年 首次发布为 DB11/T 837 2011；本 次为 第 一次 修 订。DB11/T 837 2021 1 机械式停车场（库）工程建设规范 1 范围 本文件规定 了 机械式停车场（库）工程建设的基本要求、机械式停车场（库）构成、机械式停车设 备类型及使用要求、建筑结构、建筑设备、安全防护设施、辅助设施、施工安装与验收。本文件 适 用 于 机械式停车场（库）新 建与 扩 建工程。机械式停车场（库）改 建工程 宜参 照 执 行。2 规范性引用文件 下 列 文件 中 的 内 容 通 过 文 中 的规范性引用 而 构成本文件 必不可少 的 条款。其中，注日期 的引用文件，仅该日期对应 的 版 本 适 用 于 本文件；不注日期 的引用文件，其 最 新 版 本（包括 所 有 的 修改 单）适 用 于 本文件。GB 3096 声 环境质 量标准 GB 5768 道路交通 标 志 和标 线 GB 17907 机械式停车设备 通 用安全要求 GB/T 26476 机械式停车设备 术语 GB/T 26559 机械式停车设备 分类 GB/T 27545 水 平循 环 类机械式停车设备 GB/T 39980 2021 机械式停车设备 设计规范 GB 50015 建筑 给水排水 设计规范 GB 50016 建筑设计防 火 规范 GB 50019 工 业 建筑 供暖通风 与 空气 调 节 设计规范 GB 50052 供 配 电系统 设计规范 GB 50067 汽 车库、修 车库、停车场设计防 火 规范 GB 50300 建筑工程施工 质 量验收 统 一 标准 GB/T 50314 智能 建筑设计标准 GB 50606 智能 建筑工程施工规范 JB/T 8909 简 易 升降 类机械式停车设备 JB/T 8910 升降横移 类机械式停车设备 JB/T 10215 垂直循 环 类机械式停车设备 JB/T 10474 巷 道 堆垛 类机械式停车设备 JB/T 10475 垂直升降 类机械式停车设备 JB/T 10545 平面移 动 类机械式停车设备 JB/T 10546 汽 车 专 用 升降 机 JB/T 11455 多层循 环 类机械式停车设备 JGJ 100 车库建筑设计规范 JGJ/T 326 机械式停车库工程 技 术规范 DB11/T 667 区域 停车 诱 导 系统技 术要求 DB11/T 837 2021 2 3 术语和定义 GB/T 26476界 定的 以 及 下 列 术语和定义 适 用 于 本文件。3.1 机械式停车场（库）mechanical parking lot（garage）采 用机械式停车设备存 取、停 放 汽 车的场 地、构筑 物或 建筑 物。3.2 附建式停车库 mechanical parking garage attached to building 与 其他 建筑 物或 构筑 物 结 合 建 造，并 共 用 或 部分 共 用建筑 主 体 结构与设备 系统 的机械式停车库。3.3 停车位尺寸 parking space size 在 机械式停车场（库）中，用 于 最 终 停 放 汽 车的 空 间 尺寸。3.4 机械式停车设备 mechanical parking system 通 过 机械 搬 运 的 方 式 实 现 汽 车 平面或立体 停 放 的设备。3.5 载车板 pallet 用 于 存 放 汽 车的 托板。3.6 升降机 lift 在 机械式停车设备 中将汽 车 升降至不同高度 的装 置。3.7 搬运器 load carrier 具 有 独立 的 动 力驱 动 机构，水 平 运 送 汽 车 或 载 车 板 的装 置。3.8 巷道堆垛机 aisle-stacking machine 在 巷 道内 运 行，向多层 停车 位 运 送 汽 车的装 置。3.9 井道 well 供 安装 升降 机 且 在其中 升降 运 行 的 通道。3.10 巷道 aisle DB11/T 837 2021 3 搬 运 台 车 或堆垛 机 在水 平方向 运 行 的 通道。3.11 转换区 transfer area 汽 车 由 人 员 驾驶状态 和机械式停车设备 控 制 状态 相 互转换 的 区域。3.12 工作区 working area 机械式停车设备 运 行、存 放 汽 车的 区域。3.13 出入口 access 进 出机械式停车设备 转换区或 工作 区 最 外 部的出入 口。3.14 存容量 parking capacity 一 套 控 制系统内 机械式停车设备最大存容 汽 车的 数 量。3.15 汽车宽度 vehicle width 分别 过 汽 车 两侧固 定 突 出部 位(不 包括 后视镜、侧面 标 志 灯、示 位 灯、转向 指示灯、扰 性 挡泥 板、折叠 式 踏 板、防 滑链 以 及 轮胎 与 地面 接触 变 形 部分)最 外 侧 点 且平 行 于 Y平面 的 两平面 之 间的 距离。注：Y平面 为 沿 车 长 方向且垂直于地面 的 平面。3.16 适停汽车 vehicle suitable for parking 机械式停车设备 允许 停 放 的 汽 车。3.17 适停汽车尺寸 dimensions of vehicle suitable for parking 机械式停车设备 允许 停 放 的 汽 车的最大 外 形 尺寸。3.18 适停汽车质量 concessional vehicle mass 机械式停车设备 允许 停 放 的 汽 车的最大 质 量，它等 于 准 许 停 放 汽 车 整 车 整 备 质 量 加 50kg物 品 的 质量。3.19 单车最大进（出）车时间 maximum storage(or retrieval)time of single vehicle DB11/T 837 2021 4 从 给 出 一 个 进 车(或 出车)指令开始,将 车 从 出入 口 停 放 到 机械式停车设备的最 不 利 位 置(或 将汽 车从 最 不 利 的 位 置取 出 至 出入 口),直至该 停车设备 能 进行下 一 个 进 车(或 出车)指令 为 止 所 需 的时间(不 包 括 辅助时间)。4 基本要求 4.1 机械式停车场（库）规 划、选址 和 总 平面 布 置应 符 合 城 市 总 体 规 划，适 应 城 市交通 发 展需 要，满足 城 市环境 保 护要求，并 应 符 合 国 家 及本 市 现 行 的相 关 标准和规范的规定。4.2 机械式停车场（库）的 噪 声应 符 合 GB 3096的规定。4.3 机械式停车场（库）消 防设计 应 符 合 GB 50016和 GB 50067的规定。4.4 机械式停车场（库）配置 的机械式停车设备类别 应 根据 所 需 提供 停车 位 数 量、交通 和 环境 情况、建筑 物 的规 模 和 布 局 以 及 可 利 用的 土 地面 积 和 空 间 等 具体条 件，并 结 合 机械式停车设备的特点 进行 选择。机械式停车设备类别及特点 参 见 附录 A。4.5 机械式停车场（库）适 停 汽 车 组 别、适 停 汽 车 尺寸 和 适 停 汽 车 质 量 宜 符 合 表 1的规定。表 1适停汽车组别、适停汽车尺寸和适停汽车质量 组 别 名称 组 别代 号 适 停 汽 车 尺寸（mm）适 停 汽 车 质 量（kg）长 宽 高 小 型 乘 用车 X 4400 1750 1450 1300 X-G 4400 1750 2050 中 型 乘 用车 Z 4700 1800 1450 1500 Z-G 4700 1800 2050 大型 乘 用车 D 5000 1900 1550 2000 D-G 5000 1900 2050 特大 1型 乘 用车 T1 5200 1950 1550 2200 T1-G 5200 1950 2050 特大 2型 乘 用车 T2 5300 2000 1550 2350 T2-G 5300 2000 2050 DB11/T 837 2021 5 表 1适停汽车组别、适停汽车尺寸和适停汽车质量（续）超 大型 乘 用车 C 5600 2050 1550 2550 C-G 5600 2050 2050 小 型 客 车 K1 5000 1850 2050 1850 轻 型 客 车 K2 6000 2300 3300 6000 中 型 客 车 K3 9000 2450 3500 10000 大型 客 车 K4 12000 2550 3700 13000 货 车 H 20000 2900 4500 35000 注：对 适 合 在 机械式停车场(库)中 停 放 的 汽 车，按 其尺寸 及 质 量分 为 X(小 型)、Z(中 型)、D(大型)、T1(特大 1型)、T2(特大 2型)、C(超 大型)六个乘 用车 组 和 K1(小 型）、K2（轻 型）、K3(中 型）、K4(大型）四个客 车 组 和 H(货 车）一 个货 车 组 共 十 一 组。乘 用车 组 别 中 车 长、车 宽 及 质 量 属 同 一 组 别，而 车 高 超 出规定 尺寸 且不 超 出 2050mm的车型用“组 别代 号-G”表示。4.6 特大型、大型、中 型、小 型机械式停车场（库）的 划 分 应 符 合 JGJ 100的规定。4.7 机械式停车场（库）适 停 汽 车 为 大型 乘 用车、特大 1型 乘 用车、特大 2型 乘 用车及 超 大型 乘 用车 的停车 位 数 量 不应 低 于 总 停车 位 数 的 2/3。4.8 机械式停车场（库）出入 口 处 的机 动 车 道路 转 弯半径 不宜 小 于 6m；设 有 停车设备 转换区 的全 自动 式机械式停车场（库）出入 口 处 的机 动 车 道路 转 弯半径 不宜 小 于 7m。4.9 设 有 停车设备 转换区 的全 自动 式机械式停车场（库）入 口 处 应 设 置 候 车 区，中 小 型机械式停车场（库）候 车 区可 容 纳 的 汽 车 不少于 2辆，大型、特大型机械式停车场（库）候 车 区可 容 纳 的 汽 车 不少于3辆。4.10 机械式停车场（库）出入 口 及 坡 道 设 置应 符 合 JGJ 100的规定。4.11 公 共 机械式停车场（库）应具 备 数 据联网功 能。5 机械式停车场（库）构成 5.1 机械式停车场（库）由 机械式停车设备、建筑结构、建筑设备、安全防护设施及辅助设施构成。5.2 机械式停车设备 包括 钢 结构、传 动 系统、电 气 控 制系统、安全装 置。5.3 建筑结构 包括 机械式停车设备的基 础 及机械式停车场（库）本 身 的建筑 物（含混凝土 结构及停车 位、行 车 通道 及 坡 道、候 车 区、出入 口、人 员 出入 口 安全 门、停车设备 转换区、楼梯、检 修 及 消 防 通道、井 道、巷 道）。5.4 建筑设备 包括给排水系统、采暖通风系统、供电 及照 明系统、消 防 系统 及 其他 设施。5.5 辅助设施 包括 安全设施、管理 设施、充电 设施和 其他 设施。安全设施 包括 无障 碍 设施、安全防护 设施、安全 匝 道、标 志 标 线、行 车 通道、汽 车出入 口 安全设施。管理 设施 包括信息 化 系统 及 办 公、收 费、调 度、监 控、警卫、维 修、备 品 备件库 等 设施及用 房。充电 设施 包括充电 桩 及 配 套设备。其他 设施 包括 电 梯、休 息 室、卫生 间。5.6 不同 建设规 模、类别及型式的机械式停车场（库）可 依 据 建设 条 件与 功 能 要求，对 上述 设施 予 以 选 项 建设。DB11/T 837 2021 6 6 机械式停车设备 类型及使 用要求 6.1 机械式停车设备 分类 机械式停车设备按 GB/T 26559的规定分 为 九 类，其主 要特点及 产 品 适 应 性 参 见 附录 A。6.2 机械式停车设备 的型 式 机械式停车设备的型式 参 见 附录 B。6.3 机械式停车设备 的使 用 环境及电源 要求 6.3.1 室 内 工作 环境 温 度 为-5 40；室 外 工作 环境 温 度 为-25 40。6.3.2 相 对 湿 度不应 超 过 90%，且不应 结 露。6.3.3 使用 环境中 不应 有 易 燃、易 爆、腐蚀 和 破坏绝缘 的 介 质，并 应 避免强磁 场 干 扰。6.3.4 供电电源 为 三 相 五 线 制交 流 电源，频率 为 50Hz,电 压 为 380V，供电系统在 设备 馈 电 线 接 入 处 的电 压波 动 不应 超 过 额 定 电 压 的 10，设备 内 部的 电 压 降不应 超 过 5%。6.4 单 套 停车设备存容量 及 进出库时间设 计 要求 6.4.1 各 类机械式停车设备单套停车设备存容量 参 见 附录 C。6.4.2 常 用机械式停车设备的单车最大 进（出）车时间 值 宜 符 合 表 2的规定。不同 建筑类别的机械式停车场（库）设计时全部 汽 车 连 续 出库 或 入库时间 参 见 附录 D。表 2 常用机械式停车设备的单车最大进（出）车时间 单 位 为 秒 类别 简 易 升降 类 升降横移 类 平面移 动 类 巷 道 堆垛 类 垂直升降 类 垂直循 环 类 水 平循 环 类 多层循 环 类 时间 110 170 200 200 180 180 240 240 6.4.3 采 用 汽 车 专 用 升降 机的机械式停车场（库），汽 车 专 用 升降 机的 数 量 应 按 每 台 服务 对 象 不多于25个 停车 位 计 算确 定，如 无 其他汽 车出入 口 时，每 个 车库 汽 车 专 用 升降 机 数 量 不应少于 2台。7 建 筑结构 7.1 一般 要求 7.1.1 与建筑 项目 配 套建设的机械式停车场（库）应 与 主 体 工程 同 步 设计。7.1.2 机械式停车场（库）的建筑结构设计 应 符 合 JGJ/T 326的规定，且应 满足 所 选 用机械式停车设备的相 关技 术要求。7.1.3 机械式停车场（库）的防 火 分 区 设 置应 符 合 GB 50067的规定。7.1.4 机械式停车场（库）的建筑结构计 算 载荷 应 符 合 GB/T 39980-2021中 5的规定。7.1.5 建 于地 下 的 升降横移 类、简 易 升降 类机械式停车场(库）可 结 合 城 市 人 防工程设 置。7.1.6 机械式停车场（库）的 道路 应 满足 机械式停车设备 运 输 与安装的 承 载 要求。7.2 使 用要求 7.2.1 平面移 动 类、巷 道 堆垛 类、垂直升降 类机械式停车场（库）靠近 出入 口 端 坡 道 段 长 度不宜 小 于3.5m，坡 度不宜 大 于 2%。7.2.2 多台巷 道 堆垛 机 布 置 在 同 一 巷 道 时，车 辆 出入 口 宜 分 区 布 置，其 最 小距离 不宜 小 于 10m。DB11/T 837 2021 7 7.2.3 机械式停车场（库）出入 口 门 洞 宽 度不应 小 于 适 停 汽 车 宽 度 加 500mm,其 高度不应 小 于 适 停 汽 车 高 加 100mm，兼做 人 行通道 的建筑库 门 高度不应 小 于 1900mm；设 置 在 机械式停车设备 四 周 的 人 行通道 宽度宜 大 于 600mm。7.2.4 停车设备 转换区应 设 置 人 员 安全出 口。7.2.5 停车设备工作 区应 设 置 检 修通道、防 火 通道。7.2.6 停车设备工作 区 内 各 建筑构件与机械式停车设备的 距离 应 符 合 JGJ/T 326的规定，土 建 层高 尺 寸 应 满足 机械式停车设备安装及使用要求。7.2.7 机械式停车场（库）的建筑 柱 网 尺寸，应 满足 机械式停车设备的停车 位尺寸 要求，并 合 理 地 利用 空 间。7.2.8 垂直升降 类机械式停车场（库）顶、底 部 应 预留 设备安装、检 修 空 间，并 应 设 置 检 修 爬 梯。7.2.9 设计机械式停车场（库）时，应 预留 设备安装及 维 修 时使用的 吊 装 孔、吊 装 环。7.2.10 运 载汽 车的机械与 混凝土 结构 接触 的 边角 面应 加 角 钢 护 边。7.2.11 在 混凝土 停车 位 靠近 井 道、巷 道 处 应 设 置 检 修 人 员 维 修 用安全 网 预埋 装 置。7.2.12 附建式停车库的机械式停车设备与建筑 主 体 结构间 应 采 取 减震、隔 声 措 施。8 建 筑 设备 8.1 给排水系统 8.1.1 机械式停车场（库）出入 口、停车设备工作 区、转换区、井 道、巷 道 等 区域应 设 置 排水 设施，并 符 合 GB 50015的规定。8.1.2 机械式停车场（库）的 排水 设施 应 能 满足 雨 水排 放 的要求。8.2 采暖通风系统 8.2.1 机械式停车库(场)的 采暖通风 设施 应 符 合 GB 50019的规定。8.2.2 机械式停车库(场)的 通风 换气 次 数 和 排风 量 应 符 合 JGJ 100的规定。8.3 供电及照明系统 8.3.1 机械式停车场(库)供电系统 的设 置应 符 合 GB 50052的规定。8.3.2 机械式停车设备的 供电系统 宜 采 用 双 电源供电，两 路电源 之 间 应 设 置 自动 切 换 装 置。8.3.3 机械式停车场(库)的照 明电源 与机械式停车设备的 电源 应 分 开 设 置。8.3.4 机械式停车场(库)的照 明 亮 度应 分 布 均匀、避免眩 光，各 部 位 照 明 标准 值 应 符 合 JGJ 100的规定。8.3.5 机械式停车场(库)应 设 置 220V、380V电源 检 修 插座。8.4 消防系统 机械式停车场(库)消 防 系统 的设 置应 符 合 GB 50016和 GB 50067的规定。8.5 其他 设施 8.5.1 特大、大型、中 型机械式停车场（库）宜独立 设 置 停车设备 管理 室、消 防 控 制 室、供 配 电 室、送 排风 机 房、污 水 泵房（站）。消 防 控 制 室 与停车设备 管理 室 宜共 用，但 功 能 应 分 开 设 置。8.5.2 根据 机械式停车场（库）存容量和使用要求，宜 设 置 广 播 系统、监 控 系统。8.5.3 建筑设备及 管 道 的 位 置不应 占 用停车 位尺寸，不应 影 响 机械式停车设备的安装和 正 常 运 行。DB11/T 837 2021 8 9 安全防护 设施 9.1 机械式停车设备的安全防护设施 应 按照 GB/T 39980-2021中 附录 M表 M.1的规定设 置。9.2 机械式停车场（库）出入 口 应 设 置“适 停 汽 车规 格 标 识”及“车 辆 入库 须知”警 示 标 志，并 宜 设 置 语 音 提 示 系统。9.3 全 自动 式机械式停车场（库）出入 口 应 设 置 自动 门，自动 门 应 为 常 闭 状态，开 启 或 关 闭 时 应 能 防止 对 人 员 造 成 伤害 和 汽 车 损 坏。9.4 火 灾 时 自动 封闭 库 门 的机械式停车库，应 另 设 人 员 疏散 的安全 门。安全 门 应向 室 外 打 开，从 室 外只 能 用 钥匙 开 启 并 设标 志。9.5 全 自动 式机械式停车场（库）应 设 置 停车设备 管理 室，且 能 观察 到 人、汽 车 进 出库及停车设备 运行 情况。9.6 在 设备 运 行 的 监 控 位 置 处 应 设 置 机械式停车设备 紧急 停 止开 关。9.7 在 停车设备 转换区、工作 区、操 作 位 置、检 修 场 所、电 气 柜 等 明 显 可 见 处 应 设 置 相 应 的安全标 志(包括 禁 止 标 志、警 告 标 志 和 提 示 标 志)。9.8 机械式停车场（库）内 无 侧 墙 坡 道 应 设 置 刚 性护 栏，弯 道、坡 道 等 特 殊 部 位 应 根据需 要 选择 适 宜 类型的护 栏 防护，应 根据 使用要求设 置 金 属网、混凝土 或 钢 柱 式 隔 离 封闭 设施。9.9 机械式停车场（库）内 应 按照 GB 5768的规定设 置 交通 标 志，施 划 交通 标 线。10 辅助 设施 10.1 充电 设施 机械式停车场（库）总 平面 内 设 置 电 动 汽 车 充电 设施时，应 符 合 国 家 相 关 标准的规定。10.2 信息化 要求 10.2.1 机械式停车场（库）智能 化 系统 的设计 应 符 合 GB/T 50314的规定。10.2.2 机械式停车场（库）宜 设 置对 接 城 市 停车 综 合 管理 服务 系统 的 数 据联网接 口。10.2.3 根据 机械式停车场（库）规 模、机械式停车设备的类型及 环境 因素，可 设 置 进 出 汽 车 信息采 集 系统、号 牌识 别 系统、电 子 收 费 系统、停车 诱 导 系统、反 向 寻 车 系统、视 频监 控 系统。10.2.4 公 共 机械式停车场（库）应 按照 DB11/T 667的规定设 置 停车 诱 导 系统、进 出 汽 车 信息采 集 及 号 牌识 别 系统，并 与 所 在 区域 停车 诱 导 系统 对 接。10.2.5 机械式停车场（库）智能 化 系统 应 与 火 灾报 警 及 消 防 联 动 系统 连 接。11 施工 安装与验收 11.1 机械式停车设备的验收 应 符 合 GB 17907、GB/T 27545、JB/T 8909、JB/T 8910、JB/T 10215、JB/T 10474、JB/T 10475、JB/T 10545、JB/T 10546、JB/T 11455的规定。11.2 机械式停车场（库）建筑结构、建筑设备及辅助设施的施工安装与验收 应 符 合 JGJ/T 326的规定。11.3 机械式停车场（库）智能 化 系统 的施工安装与验收 应 符 合 GB 50606的规定。DB11/T 837 2021 9 11.4 机械式停车场（库）建筑工程及 配 套设施的 整 体 验收 评 定 方 法 应 符 合 GB 50300的规定。DB11/T 837 2021 10 附 录 A（资料 性）机械式停车设备 类 别 及特点 不同 机械式停车设备类别及特点 见 表 A.1。表 A.1 机械式停车设备 类 别 及特点 名称 及代 号 定义 主 要特点 产 品 适 应 性 1 升降横移 类机械式停车设备 使用 载 车 板或 其他载 车装 置升降 和 平移 存 取 汽 车的机械式停车设备。主 要 通 过升降 和 横移 动 作存取 汽 车，一 般 为 二 到 六 层，需要 驾驶 员将汽 车 开 到 车 位。型式 较 多，容车 数 量 可多可少，地 上 或地 下 均 可，对 场 地 适 应 性 强。常通 过多 组 设备 组 合 满足 中 大型停车 数 量要求。2 简 易 升降 类机械式停车设备 使用 升降或 俯仰 机构 等 存 取汽 车的机械式停车设备。一 般 为 二 层或 三 层，只 有 上 下 升降或 俯仰 动 作。需 要 驾驶 员 将汽 车 开 到 车 位。单套容车 数 量 2-4，地 上 或地 下 带 地 坑 均 可，常 用 于 零散 地 块。3 平面移 动 类机械式停车设备 使用 搬 运 器 在 同 一 水 平层 上平面移 动 汽 车 或 载 车 板，多层 时使用 升降 机 来 进行 不同层间的 升降，从 而 实 现 存 取 汽 车 的机械式停车设备。一 般 每 层配置 一 套 搬 运 器，通过移 动 到 该层 停车 位 和 升降机 交 换 汽 车，车 位 纵 置、横置 均 可，自动 化程 度高，安全性 好。容车 数 量 可多可少，地 上 地 下 均 可，常 用 于 中 大型停车库。4 巷 道 堆垛 类机械式停车设备 使用 巷 道 堆垛 机，将汽 车 水 平 且垂直移 动 到 停车 位，实 现 存取 汽 车的机械式停车设备。巷 道 堆垛 机 既 能 沿 巷 道 移 动也 可同 步做上 下 运动 到 达 升降 机及 各 层 停车 位，自动 化程 度高，安全性 好。容车 数 量 可多可少，地 上 地 下 均 可，常 用 于 中 小 型停车库。5 垂直升降 类机械式停车设备 使用 升降 机 将汽 车 升降 到 指定 层，并通 过 存 取 交 接 动 作 实 现 存 取 汽 车的机械式停车设备。也 称 为 塔 库，多数 将 升降 机设 置 在中 间，两侧 各 一 个 车 位，出入 口 一 般 设 置 在 底 部，自动 化程 度 较 高，安全性 好。单库容车 数 量 一 般 在 50 左右，占 地面 积小，可 达 25层以 上，空 间 利 用 率 很 高，适 建于 土 地 紧 张 的 城 市 核心 区。DB11/T 837 2021 11 表 A.1机械式停车设备 类 别 及特点（续）6 垂直循 环 类机械式停车设备 使用 垂直循 环 机构使 载 车装置 产生 垂直循 环 运动 到 达 出入 口 层而 存 取 汽 车的机械式停车设备。传 动 机构 通 过 链 条 带 动 垂直方 式 排 列 的 载 车 板 做连 续 环形 运动。出入 口 设 置 在 顶 部、底 部、中 间 均 可。单套设备 系统 容车 数 量 较 少，但占 地面 积小，空 间 利 用 率 较 高，常 用 于 零散 地 块 小 型停车 库。7 水 平循 环 类机械式停车设备 使用 水 平循 环 机构使 载 车装置 产生 循 环 运动 到 达 升降 机或 出入 口 而 存 取 汽 车的机械式停车设备。各 载 车 板 在水 平面 上做 循 环移 动。入库时车 辆 直 接 驶 入停 车设备 内 的 载 车 板或 与设 置在 出入 口 的车 辆 升降 机 配合使用。单套设备 系统 容车 数 量 较 少，适 用 于 狭 长 地 形 或面 积 较 大但 出入 口 设 置 受 限 的 地域，可 以 省去原 平面 停车的 进 出车道，提 高 土 地 利 用 率。8 多层循 环 类机械式停车设备 使用 上 下 循 环 机构 或升降 机将汽 车 在 不同层 的停车 位 之间 进行 循 环 换 位 来 实 现 汽 车存 取 的机械式停车设备。各 载 车 板 既 在水 平面 上 循 环移 动 又 可 通 过两 端 升降 机 到达 其 它 层。入库 方 式 同 水 平循 环 类机械式停车设备。容车 数 量 较 少，适 用 于 狭 长 地形，无需坡 道，提 高 土 地 利 用率。9 汽 车 专 用 升降 机 用 于 停车库出入 口 至不同 停车 楼 层 间 升降搬 运 汽 车的设备。只 起 升降转 运 作用，非 直 接 存 取 设备，一 般 人 车 共 乘，到 达目 标 层后 再 开 到 停车 位。适 用 于 场 地 狭 小无 法 采 用 自走 式 坡 道 的 情况，节 省 了 空间。DB11/T 837 2021 12 附 录 B（资料 性）机械式停车设备 型 式 不同 类别的机械式停车设备型式 见 表 B.1。表 B.1 机械式停车设备 型 式 型式 说 明 类别 升降横移 简 易 升降 平面移 动 巷 道 堆垛 垂直升降 垂直循 环 水 平 循 环 多层循 环 汽 车 专 用 升降机 1 按 对地面的相 对 位置 分 地面 上 在 地面层或地面以 上 半 地 下 在 地面以 上 及 以 下 各 有 一 部分 全 地 下 在 地面以 下 2 按与 其 它主 体 建筑物 的相 对关系 分 内 置 式 在其他主 体 建筑 物 内 部 地 下 式 在其他主 体 建筑 物地 下 独立 式 独立于 其他 建筑，单 独 建成 封闭 式停车设备。室 外 式 独立于 其他 建筑，在 室 外 单 独 敞露 设 置。3 按出入 口位 置 分 下 部出入 汽 车 在 停车设备 下 部出入 中 部出入 汽 车 在 停车设备 除 最 上 部 或 最下 部 以 外 的 其他位 置 出入 上 部出入 汽 车 在 停车设备 上 部出入 4 按 进 车 口 和出车 口之 间相 对关系 分 直 通 式 进 车 口 直 通 出车 口，可 贯穿 通过。折 返 式 进 车 口 和出车 口 合 一 双 排 式 进口在 一 排，出 口在 另 一 排。DB11/T 837 2021 13 表 B.1 机械式停车设备 型 式（续）5 按停车设备车 位排列层数 分 单 层 式 停车车 位 只 排在 一 个 层 上 二 层 式 停车车 位 分 两层 排 列 三 层 式 停车车 位 分 三 层 排 列 多层 式 停车车 位排 列层 为 五 层 及 五 层以下 高层 式 停车车 位排 列层 为 六 层 及 六 层以上 6 按 有 无 水平 回 转 盘分 无 水 平 回转台 没 有水 平 回 转台 有内 置 水平 回 转 盘 有 放置 在 停车设备范围 内 部的 水 平 回 转 盘 有外 置 水平 回 转 盘 有 旋 转 在 停车设备范围 之 外 的 水平 回 转 盘 7 按 控 制 及管理 系统技 术 水 平分 手 动 式 汽 车 搬 运动 作 由 人 工 进行 控 制 操 作（为 附 加 控 制 方 式，只 在调 试 及检 修 时 偶尔 使用）。半 自动 化 汽 车 搬 运动 作 某些 环 节可 自动 进 行，某些 由 人 工 进行 控 制。全 自动 化 汽 车 搬 运动 作及 管理 全部 由 计 算 机 进行 控 制 注：表示 宜 采 用的型式；表示 不宜 采 用。DB11/T 837 2021 14 附 录 C（资料 性）单 套 停车设备存容量 单套停车设备存容量 见 表 C.1。表 C.1 单 套 停车设备存容量 名称 代 号 单套停车设备存容量（辆）升降横移 类机械式停车设备 3 31 简 易 升降 类机械式停车设备 2 4 平面移 动 类机械式停车设备 12 80 巷 道 堆垛 类机械式停车设备 12 80 垂直升降 类机械式停车设备 10 50 垂直循 环 类机械式停车设备 8 34 水 平循 环 类机械式停车设备 10 40 多层循 环 类机械式停车设备 10 40 汽 车 专 用 升降 机 2 25 注：平面移 动 类和 巷 道 堆垛 类机械式停车设备单套停车设备存容量 指 单 个 出入 口 的停车设备存容量。DB11/T 837 2021 15 附 录 D（资料 性）机械式停车场（库）设 计 最大出、入库时间 不同 建筑类别的机械式停车场（库）设计时全部 汽 车 连 续 出库 或 入库时间 见 表 D.1。表 D.1 机械式停车场（库）设 计 最大出、入库时间 建筑类别 设计全部 汽 车出、入库时间（小 时）居 住 类、旅馆 1.5 剧院、电 影 院、会 议 中 心、体 育 场 馆 1 商 业、饭庄 1.5 医院 1.5 独立 公 共 停车库 2 其他 2 B _
