膨胀土地区建筑技术规程DB45／T 396-2022.pdf

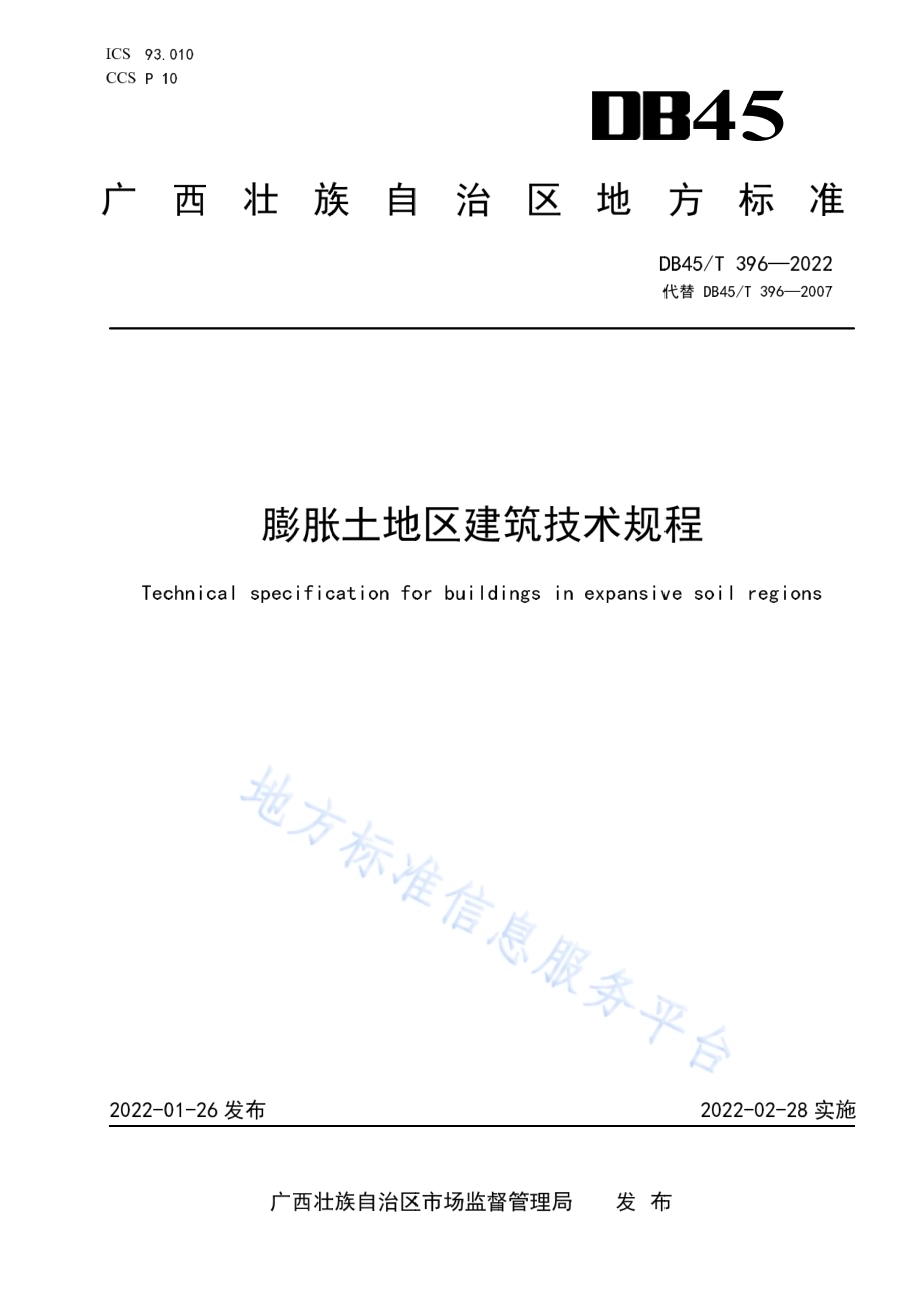

ICS 93S P 1 广 Te c 2022-0 01 0 1 0 西 壮 c hnical 0 1-26 发 布 壮族膨 胀 specifi c 布 广西 壮 族 自 胀 土 地 c ation f o 壮 族自治 区 自 治 地 区 建 o r build区 市场监 督 区 建 筑技ings in 督 管理局 地 D 代 术规 程 expansi v 发 布 45方 标 D B45/T 3 9 代 替 D B4 5/T 程 v e soil 2022-布 5 标准9 6 202 2 T 3 96 20 0 7 regions-02-28 实 准 2 7 实 施DB 45/T 3 96 20 22 I 目次 前 言.II 1 范围.1 2 规范性引 用文件.1 3 术语和定 义及符号.1 4 总则.3 5 勘察.4 6 设计.7 7 施工.19 8 维护与管 理.20 附录 A（规范 性）膨胀 土土工试验项目.21 附录 B（规范 性）膨胀 土工程特性指标室内试验.22 附录 C（规范 性）现场 浸水载荷试验.30 附录 D（资料 性）膨胀 土承载力特征值.32 附录 E（规范 性）本文 件用词说明.33 DB 45/T 3 96 20 22 II 前 言 本文件按照G B/T 1.1 20 2 0 标准化工 作导则 第 1 部分：标准化文件的结构和起草规则 的规定 起草。本文件代替DB4 5/T 3 96 20 07膨胀 土地区建筑勘察设计施工技术规程，与DB4 5/T 3 96 20 07 相比，除编辑性改动外，主要技术变化如下：将部分强制性条文修改为推荐性条文（见 4.1、5.1.1、5.3.1、6.1.1、6.2.8、6.4.1，见 20 07 年版 的 4.1、5.1.1、5.3.1、6.1.1、6.2.8、6.4.1）；更改了膨胀土的分类，取消膨胀土 A 类中的 A 1 亚类、A 2 亚 类，B 类中 的 B 1 亚类、B 2 亚类、C 类中的 C 1 亚类、C 2 亚类，分别统称为类 A 类、B类 及C类（见 5.1.2，见 2 00 7 年版的 5.1.2）；更改了自由膨胀率界限值，取消膨胀土 A 1 亚类、A 2 亚类、B 1 亚类、B 2 亚 类、C 1 亚类、C 2 亚类 的自由膨胀率界限值，只对 A 类、B 类及 C 类自 由膨胀率的界限值进行界定（见 5.1.4，见 20 07 年版 的 5.1.4）；更改了膨胀土地基胀缩等级划分（见 5.3.2，见 20 0 7 年版 的 5.3.2）。本文件由广西壮族自治区住房和城乡建设厅提出、归口并宣贯。本文件起草单位：广西华蓝岩土工程有限公司、广西大学、广西交通设计集团有限公司、广西华 南岩土工程有限公司、南宁市勘测设计院集团有限公司、广西中化明达勘察设计有限公司、柳州市勘 察测绘研究院、贺州市勘察测绘研究院有限公司、广西基础勘察工程有限公司、广西有色勘察设计研 究院、广西云科岩土工程有限公司、广西三同工程勘察检测有限公司、北京城建勘测设计研究院有限 责任公司、广西建大勘测设计有限公司、广西昇龙工程勘察设计检测有限公司。本文件主要起草人：卢玉南、陆韦春、邓江、王兰荪、黄绍铿、彭达天、欧孝夺、周东、阳成、李爱军、钱伟文、高涛、丁红萍、庞春茂、姜广占、李新、宋德承、米德才、叶琼瑶、唐正辉、左述明、宋展佗、罗志翔、陈柏旭、廖子龙、董建明、蓝会宾、谭晓军、韦少典、覃震林、苏燕奕、钟未礼、莫孙庆、夏志永、刘永红、臧东亮、李子登、韦信锋、阮经院、阮学柱、王献明、林树荣、苟巧妮、颜平、阮成清。本文件及其所代替文件的历次版本发布情况为：20 07 年 首次 发布为 D B4 5/T 3 96 20 07；本次为第一次修订。DB 45/T 3 96 20 22 1 膨胀土地区建筑技术规程 1 范围 本文件规定了膨胀土地区房屋建筑和市政基础设施的勘察、设计、施工、维护与管理的技术要求。本文件适用于广西行政区域内膨胀土地区房屋建筑与市政基础设施的勘察、设计、施工和维护管理。其他工程可参照使用。2 规范性引用文件 下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。其中，注日期的引用文件，仅该日期对应的版本适用于本文件；不注日期的引用文件，其最新版本（包括所有的修改单）适用于本 文件。GB 5 00 07 建筑地基基础设计规范 GB 5 00 09 建筑结构荷载规范 GB 5 00 21 岩土工程勘察规范 GB 5 01 12 膨胀土地区建筑技术规范 3 术语和定义及符号 下列术语和定义及符号适用于本文件。3.1 术语和定义 3.1.1 膨胀土 e xpa ns iv e so il 土中黏粒成分主要由亲水性矿物组成，同时具有显著的吸水膨胀和失水收缩两种变形特性的黏性土。3.1.2 大气影响深度 c li ma te in fl ue nc ed la ye r 在自然气候作用下，由降水、蒸发、地温等因素引起土的胀缩变形的有效深度。3.1.3 大气影响急剧层深度 cl im at e in flu en ce d ma rke dl y la ye r 大气影响特别显著的深度。3.1.4 地裂 g ro und f is su re 因膨胀土失水收缩而产生的地面裂缝。裂缝深度大于或等于大气影响急剧层深度的地裂称严重地裂，小于大气影响急剧层深度的地裂称一般地裂。DB 45/T 3 96 20 22 2 3.1.5 自由膨胀率 fr ee s we lli ng r at io 人工制备的烘干土样粉末，在水中增加的体积与原体积的比。3.1.6 膨胀率 s wel li ng r at io 在一定压力下，浸水膨胀稳定后，土样增加的高度与原高度之比。3.1.7 相对膨胀率 re la ti ve sw el li ng r ati o 在一定压力下，浸水膨胀稳定后，土样增加的高度与压缩稳定后的高度之比。3.1.8（竖向）线缩率 l in ear s hr in ka ge ra ti o 在失水收缩稳定后，土样减少的高度与原高度之比。3.1.9 收缩系数 co ef fi ci en t o f Sh ri nk age 原状土在直线收缩阶段，含水量减少1时的竖 向线缩率。3.1.10 胀缩总率 to ta l of s wel li ng-S hr ink ag e ra ti o 在50 kP a压力 下的相对膨胀率与线缩率之和。3.1.11 缩限 s hr ink ag e li mi t 饱和黏性土的含水率因干燥体积减少至不再变化时的界限含水率。3.1.12 胀限 s we lli ng l im it 在一定压力下，浸水膨胀稳定后土样的含水率。3.2 符号 A p：桩端面积。a：基础外边缘至坡肩水平距离、膨胀率的压力折减系数。b：基础底面 宽度、膨胀率的压力指数。d：基础埋置 深度。d a：大气影响 深度。d p：三类场地 基础最小埋深。d r：大气影响 急剧层深度。d min：基础最 小埋深。f ak：地基承 载力特征值。G 0：承台和土 的自重。DB 45/T 3 96 20 22 3 h：设计斜坡 高度。h 0：土样的原 始高度。h 1：土样压缩 稳定后的高度。l a：桩锚固长 度。p：基础底面 处平均压力。p o：基础底面 处平均附加压力。P e：土的膨胀 力。q pa：桩端土 的承载力特征值（桩端端阻力特征值）。q sa：桩周土 的摩擦力特征值（桩侧阻力特征值）。S es：地基土 的（竖向）胀缩变形量。S e：地基土的 膨胀变形量。S H：地基土沿 水平方向的收缩变形量（即地基土沿水平方向相当大气影响深度的长度之总收缩变形 量）。S s：地基土的 收缩变形量。U p：桩身周长。V e：在大气影 响急剧层内桩侧土的胀切力。：土的天然含水率。p：土的塑限含水率。s：土的缩限含水率。z：土的胀限含水率。Z n：地基胀缩 变形量计算深度。s：地基土的收缩系数。ef：土的自由膨胀率。e0：压力为零时的膨胀率。ep：在一定压力作用下土的膨胀率。xep：在一定 压力作用下土的相对膨胀率。s：土的（竖向）线缩率。H：土的横向线缩率。x s：土的胀缩总率。e：计算膨胀变形量的经验系数。s：计算收缩变形量的经验系数。w：土的湿度系数。4 总则 4.1 在膨胀土地 区进行房屋 建筑和市政 基础设施工 程建设时，为贯彻执行 国家有关技术 经济政策，做 到技术先进、经济合理、安全适用、保护环境，根据膨胀性岩土工程特点，制定本文件。膨胀土地区房 屋建筑和市政基础工程设施的勘察、设计、施工、维护与管理，除应遵守本文件外，尚应符合国家现行 的有关标准、规范的要求。4.2 采用本文件设计时，荷载取值应符合 GB 5 00 0 9 的规定；基础计 算应符合 GB 5 00 0 7 的规定，当基 础处于腐蚀性环境或温度影响时，应符合国家现行的有关规范的规定，采取相应的防治措施。DB 45/T 3 96 20 22 4 5 勘察 5.1 膨胀土的分类和判别 5.1.1 膨胀土的 判 别应在成因 类 型 的基础 上，根据 地 质 特征、建（构）筑物 破坏 特征、判 别指 标 等 综 合判 别。5.1.2 根据 成因类 型，膨胀土主要分 为 三大类：A 类：新 近 系、古近 系 湖 相 半 成岩的 泥 岩、粉 砂质泥 岩及其 风 化物；B类：碳酸盐 岩 风 化形成的 残 坡积黏土；C 类：第四 系 河流冲 积黏土。5.1.3 膨胀土 常 具有下列工程地 质 和 环境 地 质 特征：土 颗 粒 细腻，有 滑感。在自然条件下 呈坚硬 或 硬塑 状 态，裂 隙 发 育，常见光滑 面和擦 痕，有的裂 隙 中 充填着灰白、灰绿色 黏土；多 分 布 于 二级 和 二级以上 阶地或 山前、盆 地边缘的 丘陵 地 带。地形平 缓，无明 显自然 陡坎；常出现浅 层 滑 坡和地裂。新 开挖坑（槽）壁易 发生 坍塌 等；膨胀土地基 上未 设 防治措 施的 低 层 砌 体结构建筑物 墙 体 常 发生 开 裂，裂缝均 随 气候变化而 变化，低 层 较多 层严重；建筑物 开 裂 多 发生在 雨季 及 旱季，裂缝宽度 随季节 变化。5.1.4 各 类膨胀土的 判 别指 标 界限值 见表 1。表1 各类膨胀土判别指标界限值 膨胀土类型 岩性特征 自由膨胀率 ef 膨胀土初判 A 泥岩、粉砂质泥岩及其风化物 34 是 B 碳酸盐岩风化形成的残坡积黏土 30 是 C 第四系河流冲积黏土 25 是 注：满足上表指标的同时胀缩总率算术平均值大于等于1.0者定为膨胀土。5.2 岩土工程勘察基本要求 5.2.1 膨胀土地区 岩土工程勘 察阶段应与 设计阶段相 适应，宜 分 为 可行性 研究 勘察、初步 勘察及 详细勘察三 个 阶段。对膨胀土变形 造 成 损坏 的建筑物 进 行 评估 或维修时，宜进 行 病害 处 治专项 勘察。场地面 积不大 且 地 质 条件 简 单或 已 有建筑 经验 的地区，可 简 化勘察阶段，但 应 满足详细 勘 察 阶段的技术要求。5.2.2 膨胀土地区的 取 土 孔，不应 采 用 送 水 钻进 或 振动、冲击钻进，土样应 保持天 然结构和 天 然 湿 度，施 钻完毕 应及时 回填封孔。5.2.3 室 内 试验除 符 合现 行勘 察规范外，尚 应 进 行自 由膨胀率、一定压力下 膨胀率、土 的收缩 试验 和 膨胀压力 试验，试验项目 及要求参照附 录A 和附 录 B 执 行。必要时，可 进 行 颗 粒分 析、化 学 分 析 和黏土 矿物 鉴 定 试验。5.2.4 勘察场地 根据 地形地 貌、地下水、土层结构、膨胀土均 匀 程度及不 良 地 质 作用分 为 三类：符 合 下列条件之一 者为 一类场地：地形坡度大于5；高 差 大于5 m以 上 的边坡或 沟谷；地下水 局部 分 布，埋深不一，变化大；DB 45/T 3 96 20 22 5 膨胀土和 非 膨胀土互 层 多、透镜 体 多；土层 厚 度、产状、埋深、土 质（尤 其 胀 缩 性）变化大；浅层滑坡、崩塌多。符合下列条件之一者为二类场地：地形坡度2 5；沟谷、边坡、陡坎高差小于5 m；地下水局部分布，但埋藏较深（地表8 m以下）；膨胀土和 非 膨胀土互 层 较 少，透镜体 较 少。土层 厚 度和土 质 变化（尤 其胀缩性）变化 较 大。符合下列条件者为三类场地：地形坡度小于2；无沟谷、陡坎、边坡，或位于常有水浸润的低洼地带；地下水位浅，水位稳定；地层单一，厚度和土质（尤其胀缩性）变化小。5.2.5 大气影响深 度，应根据 各地区土的 深层变形观测 或含水量 观测资料确 定；无此资 料时，可根据表 2 确定。表2 大气影响深度及大气影响急剧层深度 膨胀土胀缩等级 场地类别 大气影响深度d a m 大气影响急剧层深度d r m 强胀缩土 一、二 8 3.03.6 三 6 2.02.7 中等胀缩土 一、二 7 2.02.7 三 6 1.21.5 弱胀缩土 一、二 6 1.52.0 三 5 1.21.5 注1：表中大气影响深度内，有稳定地下水位时，则以稳定水位以上2 m处埋 深作为大气影响深度。注2：膨胀土胀缩等级根据表3确定。当膨胀土地基不均匀时，土的胀缩性等级可按土层的厚度加权平均值确定，其 计算深度：A类型膨胀土取8 m，B类型膨胀土取6 m。5.2.6 可行性研究勘察，除符合 GB 50 02 1 外，尚应以工程地质调查为主，配合少量钻探或坑探，深 度4 m 5 m，了 解地层分布和特征，并采取有代表性的原状土样，测定自由膨胀率、胀缩总率，初步判定 场地内膨胀土的分布及膨胀土的胀缩等级，对场地的稳定性和建设的可行性作出工程地质评价。5.2.7 工程地质调查应符合下列要求：收集当地气象及水文资料；收集当地建筑经验，并对场地附近已有建筑物进行调查，分析其完好或损坏的原因；收集当地工程地质和水文地质资料，初步查明膨胀土的地质时代、成因类型和岩性特征；调查场地地形地貌形态，划分地貌单元；调查场地内地裂、滑坡、冲沟、岩溶 和土洞等不良地质作用，并初步圈定其范围；调查地表水排泄积聚情况，地下水类型，水位变化幅度；初步预估拟建建筑物在施工和使用过程中对环境地质的影响。DB 45/T 3 96 20 22 6 5.2.8 初步 勘察阶段 除 符 合现 行勘察规范外，还 应符 合 下列规定：确 定膨胀土的成因类 型，初步查明 膨胀土分 布 的规 律 和胀缩等 级；根据 地形地 貌，对场地 进 行分类；勘 探点宜 结 合 地 貌 单 元 和 微 地 貌 形 态布 置，勘 探点网格间 距不应大于 5 0 m 10 0 m。在大气 影响深度范 围 内，基岩面起 伏较 大、地下水变化 较 大、岩 溶 土 洞 发 育 和岩性 差异较 大等地 段，应缩小勘 探点间 距；勘 探点 深度，除 应 满足现 行勘察规范外，尚 应 超 过大气影响深度；控 制性勘 探点宜占 勘 探 点总 数的 1/4 1/3，且每 个 地 貌 单 元 均应有 控 制性勘 探点；取 原状土的勘 探点 应 根据 地 貌 单 元、膨胀土胀缩性和 拟 建建筑物的类别 合 理 布 置，其数量 宜为 勘 探点总 数的 1/3 1/2。取 土深 度 从 地面下 1 m开 始，在 大气影响深度内 每隔 1 m取样1 个，该 深度 以 下 取 样 间 距可适 当 加大，主要土层 进 行胀缩性 试验 的土样不少于 6 件。5.2.9 详细 勘察阶段 除 符 合现 行勘察规范外，还 应符 合 下列规定：确 定建筑物场地膨胀土的胀缩性等 级 和建筑地基的胀缩等 级，为 膨胀土地基、基础设计处 理 提供 工程地 质资料；勘 探点 深度 除 应 满足 基础埋深和附加应力的影响深度外，尚 应 超 过大气影响深度。取 土勘 探点 不应少于 全部 勘 探点 的1/2，在 每栋 主要建筑物下不应少于 3个 取 土勘 探点。在大气 影响深度内 每隔 1 m取 样1 个，该 深度 以 下 取 样 间 距可适 当 加大；重要的和有特 殊 要求的工程场地，宜进 行 现 场浸水载荷 试验、剪切试验 或 旁 压 试验。5.2.10 当 基 坑 或基 槽开挖 后，岩土条件与勘察 资料 不符或发 现 应 查明 的 异常情况 时，应 进 行施工勘察；在工程施工期 间，当 地基土、边坡体、地下水等对建筑或施工 安全 有 较 大不 利 影响时，应 进 行 监 测，并 对工程和 环境 的影响 进 行 补 充 分 析评价。5.2.11 维修勘察 任务是 查明 与建筑物 破坏 有 关 的岩土工程原因，为 维修处理 提供 设计 依 据，并 对建筑 物的维护与使用 提出 建 议。5.3 土的胀缩性和膨胀土地基评价 5.3.1 膨胀土胀缩等 级 的 划 分，应在其成因类 型 的基础 上，按 胀缩 总 率和相对膨胀率的大小 进 行 划 分，土的胀缩性等 级 按 表3确 定。表3 膨胀土的胀缩性等级划分 胀缩总率 xs 50kPa压力下的相对膨胀率 xep 50 0.00.7 0.7 4.5 中等胀缩土 强胀缩土 2.54.5 中等胀缩土 中等胀缩土 1.02.5 弱胀缩土 弱胀缩土 注：对某层膨胀土的胀缩等级评价时，指标值应为同一建筑物同一土质单元的算术平均值 xs、xe p5 0。5.3.2 膨胀土地基 评价，应 根据 地基的膨胀、收缩变形对 低 层 砌 体结构房屋的影响程度 进 行。膨胀土 地基胀缩等 级 可 按 表4 分 为 三 级。
