平原区大田作物喷微灌工程节水技术规程DB13／T 5438-2021.pdf

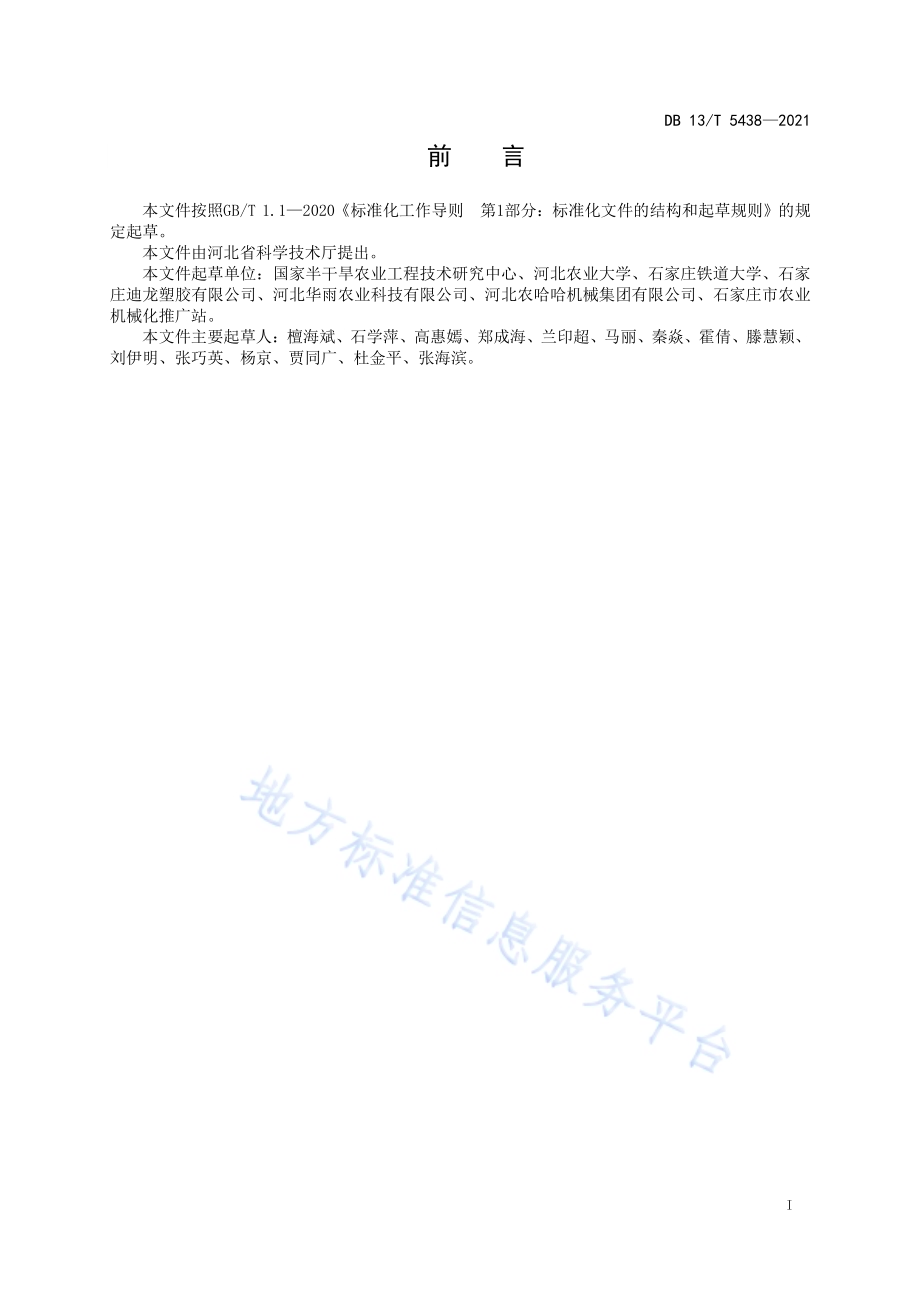

ICS 93.160 CCS P 57 13 河北省地方标准 DB 13/T 5438 2021 平原区大 田作物喷 微灌工程 节水技术 规程 2021-12-13 发布 2022-01-13 实施 河北省市 场监 督 管 理局 发 布 DB 13/T 5438 2021 I 前 言 本文件 按照GB/T 1.1 2020 标 准化 工作 导则 第1 部分：标 准化 文件 的结 构 和起草 规则 的规定起草。本文件 由 河 北省 科学 技术 厅 提出。本文件起草单位：国家半 干旱农业工程技术研究中 心、河北农业大学、石家 庄铁道大学、石家庄迪龙塑胶有限公司、河 北华雨农业科技有限公司、河北农哈哈机械集团有 限公司、石家庄市农业机械化 推广 站。本文件 主要 起草 人：檀海 斌、石 学萍、高 惠嫣、郑 成海、兰印 超、马丽、秦 焱、霍 倩、滕慧 颖、刘伊明、张 巧英、杨 京、贾同广、杜 金平、张 海滨。DB 13/T 5438 2021 1 平 原区大 田 作物喷 微灌工 程节水技 术规程 1 范围 本文件 规定 了平 原区 大田 作物5 种喷 微灌 工程 节水 技 术的术 语和 定义、工 程技 术 和水肥 管理 要求。本文件 适用 于 平 原区 大田 作物喷 微灌 工程 节水。2 规范性 引用 文件 下列文件中的内容通过文 中的规范性引用而构成本 文件必不可少的条款。其 中，注日期的引用文件，仅该 日期 对应 的版 本适用 于本 文件；不 注日 期的引 用文 件，其最 新版 本（包 括所 有的 修改 单）适用于 本文 件。GB 5084 农 田灌 溉水 质标 准 GB 10395.18 农 林机 械安 全 第18 部 分软 带牵 引绞 盘 式喷灌 机 GB 10395.19 农 林机 械安 全 第19 部 分中 心支 轴式 和 平移式 喷灌 机 GB/T 50485 微 灌工 程技 术规范 GB/T 50085 喷 灌工 程技 术规范 GB/T 22999 旋 转式 喷头 JB/T 8512 输 水用 涂塑 软 管 NY/T 1361 农 业灌 溉设 备 微喷 带 NY/T 1107 大 量元 素水 溶 肥料 NY/T 1118 测 土配 方施 肥 技术规 范 SL 280 大 中型 喷灌 机应 用技术 规范 SL 246 灌 溉与 排水 工程 技术管 理规 程 SL 550 灌 溉用 施肥 装置 基本参 数及 技术 条件 3 术语和 定义 下列术 语和 定义 适用 于本 文件。中心支 轴式 喷灌 机 Center pivot sprinkler irrigation system 喷洒支 管固 定在 若干 个塔 架车上，并 绕中 心支 轴旋 转喷洒 的喷 灌机，又 称圆 形喷灌 机。绞盘式 喷灌 机 Hose reel sprinkler irrigation machine 喷头或双悬臂喷洒桁架装 在滑撬或轮式喷头车上，通过绞盘卷绕专用软管牵 引喷头车边移动边喷洒的 喷灌 机，又称 卷管 牵引绞 盘式 喷灌 机。全塑软 带快 接喷 灌系 统 Sprinkler irrigation system with all plastic quick-connect tube 地面铺设管道全部采用塑 料软带和快速连接，在整 个灌溉季节固定不动，采 用低压旋转式喷头的一种 管道 式喷 灌系 统。地埋伸 缩固 定式 喷灌 系统 Solid-set sprinkler irrigation system with pop-up sprinkler DB 13/T 5438 2021 2 喷灌各级管道埋设在地下，喷头非工作时埋藏在土 壤耕作层以下，而工作时 能自动伸出地面一定高度 的一 种管 道式 喷灌 系统。微喷带 灌溉 系统 Micro-sprinkling hose irrigation system 有压水从微喷带上布置的 喷孔喷出，形成细小水射 流，落到微喷带两边的作 物和土壤表面的一种微灌 系统。4 喷微灌 工程 技术 要求 系统组 成 由水源工程、首部枢纽、输配水管网和灌水器（喷 灌机组）等组成，有条件 的可配套自动化控制系统。4.1.1 水源工 程 4.1.1.1 主要水 源为 地下 水和 地表 水，水 源水 质应 达到GB 5084 的 规定。当水 源水 量不 能满足 灌溉系统用 水时，应 修建 调蓄 水设施，容 积应 满足 作物 一次关 键灌 水的 要求。4.1.1.2 具备农 业灌 溉电 力条 件。4.1.2 首部枢 纽 4.1.2.1 应配备 控制、安 全、量测、施肥、过 滤等 装置，有 条件应 配备 恒压 变频 设备。4.1.2.2 水泵选 型应 满足 灌溉 系统 要求。4.1.3 输配水 管网 地埋管网可选用PVC-U或PE 承压塑料管材，管道公称压力大于等于0.63MPa。地上移动支管可选用涂塑 软管，工 作压 力大 于等于0.4MPa，相关 要求 参照JB/T 8512 执行。4.1.4 灌水器（喷 灌机 组）4.1.4.1 中心支 轴式 喷灌 机 中心支轴式喷灌机由中心 支座、塔架车、喷洒桁架、末端悬臂和电控同步系 统等部分组成。应选 经 过 法 定 机 构 检 测 或 相 关 机 构 认 定 合 格 的 中 心 支 轴 式 喷 灌 机。所 选 设 备 的 安 全 性 应 符 合GB 10395.19 等 相关 规定。4.1.4.2 绞盘式 喷灌 机 绞盘式 喷灌 机由 底盘、PE 管、绞 盘、喷头 车、驱动 装置以 及传 动机 构、排管 机 构等 部件 组成。喷头车分单喷头车和桁架 式低压多喷头车两种。应 选经过法定机构检测或相 关机构认定合格的绞盘式喷灌 机。所选 设备 的安 全性应 符合 GB 10395.18 等相关 规定。4.1.4.3 全塑软 带快 接喷 灌系 统 灌水器 可选 塑料 旋转 式喷 头，相 关性 能、质量 要求 应符合GB/T 22999 相 关规 定。4.1.4.4 地埋伸 缩固 定式 喷灌 系统 灌水器为自动伸缩喷头，由自动伸缩立杆、顶端锥 型状旋转式喷头等组成。锥型状旋转式喷头一般采 用滚 球或 齿轮 驱动，相关 性能、质 量要 求应 符合GB/T 22999 规定。4.1.4.5 微喷带 灌溉 系统 灌水器 为微 喷带，微 喷带 应符合NY/T 1361 的 要求。工程设 计 4.2.1 灌溉区 应具 备下 列条 件：DB 13/T 5438 2021 3 a)土地集 约化、规 模化 程度 较高；土地 集中 连片，地 块较为 规整。b)喷灌机实体长度覆盖 范围 内无电线杆、高大建 筑物、树木等超过喷灌机 地隙 高度的不可搬（拆移）障 碍物；c)中心支 轴式 喷灌 机的 桁架 跨距小 于 45m 时，地块 的 地面坡 度不 宜大 于 20%；桁架跨 距大 于等于45m 时，地 块的 地面 坡度不 宜大 于 8%；d)绞盘式喷灌机桁架式 喷头 车适宜矮秆作物或高 秆作 物苗期灌溉施肥，单 喷头 车可用于高秆作物灌 溉；e)地埋伸 缩固 定式 喷灌 系统 不适用 砾石 超 过 1%的土 壤。4.2.2 规划设 计控 制参 数 4.2.2.1 喷微灌 系统 的灌 溉设 计保 证 率 以地下 水为 水源 时，灌溉 设 计保证 率不 低于90%；以 地 表水为 水源 时，灌溉 设计 保 证率不 低于85%。4.2.2.2 灌溉水 利用 系数 微喷带灌溉系统灌溉水利 用系数不应低于0.85；中 心支轴喷灌机、绞盘式喷 灌机、全塑软带快接喷灌 系统、地 埋伸 缩固 定式喷 灌系 统灌 溉水 利用 系数不 应低 于0.80。4.2.2.3 灌水均 匀系 数 中心支轴式喷灌机和绞盘 式喷灌机的灌水均匀系数 不应低于0.85；全塑软带 固定式喷灌系统和地埋伸 缩固 定式 喷灌 系统 灌水均 匀系 数不 应低 于0.75；微 喷带 灌水 均匀 系数 不 应低于0.60。4.2.3 田间规 划布 置 4.2.3.1 中心支 轴式 喷灌 机 a)地块面 积适 宜 150 亩以 上；b)喷灌机中心支座距电 源最 近，喷灌机末端喷头（或 末端喷枪）与电力线 路之 间距离应符合电力标 准的 规定；c)喷灌机 末端 喷头（或 者末 端喷枪）与 建筑 物、树木 等障碍 物之 间的 距离 应大 于 2m；d)入机压 力0.25MPa 0.35MPa。4.2.3.2 绞盘式 喷灌 机 a)将灌溉区分成长条形 地块 规划布置，应规划有 供喷 灌机转移的机行道，机行 道宜与作物种植行向 垂直；b)根据田 块划 分管 网以 及给 水栓位 置，给水 栓间 距为 相邻长 条形 地块 轴线 之间 距离；c)入机压 力0.4 MPa 0.8 MPa。4.2.3.3 全塑软 带快 接喷 灌系 统 a)地上管网为塑料软带，一 般分为干管和支管两 级，干管 垂直于作物布置，支 管平行于作物布置；干管 一般 选用 管 径80 mm 110 mm，支管 一般 选用 65 mm；b)喷头工 作压 力 0.15 MPa 0.25 MPa，流量 400 L/h 600 L/h，射 程 R=7.0 m10.0 m；c)喷头布 置一 般采 用正 方形 组合，组 合间 距为 1.0 1.1 倍 的喷 头射 程，可选 用9 m9 m、10 m10 m 等 组合 形式。4.2.3.4 地埋伸 缩固 定式 喷灌 系统 a)可与中 心支 轴式 喷灌 机组 合使用，用 于地 块边 角等 漏灌部 分的 灌溉；b)喷头工 作压 力 0.25 MPa 0.35 MPa，流量 1.9 m3/h2.4 m3/h；射 程 R=10.0 m12.0 m；c)喷头布 置一 般采 用正 方形 组合，组合 间距 为 1.0 1.1 倍的 喷头 射程，可 选 用 12 m 12 m、14 m14 m 等组 合形 式。4.2.3.5 微喷带 灌溉 系统 DB 13/T 5438 2021 4 a)地上支管铺设垂直与 作物 种植方向，微喷带铺 设平 行于作物种植方向，通过 软带快速接头与支管 连接，每 隔 1.8 m 2.4 m 布置 一条 微喷 带(沙 土地间 距1.8 m，黏 土地 间 距2.4 m)；b)地上支 管为 塑料 软管，管 径可 选 80 mm 110 mm；微 喷带折 径 65 mm 100 mm，工作压 力0.05 MPa0.10 MPa，流 量60L/(m.h)100L/(m.h)。4.2.4 设计计 算 设计灌 水定 额和 设计 灌水 周期：中心 支轴 式喷 灌机、绞盘 式喷 灌机 按SL 280 计算；全塑 软带 快接喷灌 系统、地 埋伸 缩固 定式喷 灌系 统按GB/T 50085 计算；微 喷带 灌溉 系统 按GB/T 50485 计算。系统安 装与 维护 4.3.1 中心支 轴式 喷灌 机、绞盘 式喷挂 机灌 溉系 统 中心支 轴式 喷灌 机、绞盘 式喷灌 机灌 溉系 统安 装与 维护参 照SL 280 执行。4.3.2 全塑软 带快 接喷 灌系 统 4.3.2.1 系统安 装 a)地上软 带采 用人 工铺 设，铺设时 注意 不可 扭曲 打折、翻转；b)喷头通 过毛 管与 支管 连接，在支 管上 安装 毛管 时，应将支 管拉 直，按喷 头布 置间距 打孔；c)喷头插 杆插 入地 下深 度不 应小 于 15 cm，插杆 和喷 头 应垂直 于地 面。4.3.2.2 系统维 护 a)灌溉季 结束 后，将 喷头、毛管、插 杆从 支管 上取 下，捆扎；将 地上 软管 中的 水排出，盘卷；存放在 通风 干燥 的库 房；b)管道安 装与 维护 应符 合 SL 246 要求。4.3.3 地埋伸 缩固 定式 喷灌 系统 4.3.3.1 系统安 装 a)地埋伸 缩式 喷头 安装 高度 在地表 以 下 0.35 m0.40 m，喷 头与 地埋 支管 连接；b)地埋管 网埋 设深 度应 在冻 土层以 下，并在 管道 末端 或低洼 处安 装排 水设 施；c)地埋支 管安 装要 求顺 直，每条支 管应 安装 控制 阀门 并设置 阀门 井。4.3.3.2 系统维 护 a)地埋伸 缩喷 头在 工作 中出 现异常，应 关闭 系统，利 用专用 工具 将其 拔出，清 洗或更 换；b)灌溉季 结束，应 检查 喷头 回缩是 否到 位，及时 处理；c)管道安 装与 维护 应符 合 SL 246 要求。4.3.4 微喷带 灌溉 系统 4.3.4.1 系统安 装 a)地上软 带采 用人 工铺 设，微喷带 采用 人工 或者 机械 铺设，铺设 要求 平整 顺直；b)微喷带 孔口 向上，为 防止 风影响 移动，应 对微 喷带 隔一定 距离 进行 固定；c)微喷带 灌溉 系统 其它 部件 安装应 符 合 GB/T 50485 要 求。4.3.4.2 系统维 护 a)微喷带 翻转 扭曲 导致 喷水 不均匀 时应 及时 顺直；b)灌溉季 结束 后，将微 喷带 及地 上 支管 余水 排出，盘 卷；存 放在 通风 干燥 的库 房。5 水肥管 理 施肥装 置 a)可采用 比例 施肥 方式 施肥，中心 支轴 式喷 灌机 和绞 盘式喷 灌机 宜选 用栓 塞泵 施肥；DB 13/T 5438 2021 5 b)肥液进 入主 管网 前应 采取 过滤措 施；c)施肥装 置符 合 SL 550 规定。水肥管 理要 求 a)按照NY/T 1118 的要 求进 行测土 配方 施肥；b)水溶肥 料使 用 按NY/T 1107 要求 执行，其 它肥 料符 合相关 规定；c)中心支 轴喷 灌机、卷 盘式 喷灌机 灌溉 系统 水肥 一体 化管理，全 程水 肥同 施；d)全塑软带快接喷灌系 统、地埋伸缩固定式喷灌 系统、微喷带灌溉系统水 肥一 体化管理，可采用“前清 水-水肥-后清 水”顺 序执 行。DB 13/T 5438 2021 6 A A 附录A（规范 性）冬小麦 夏玉 米施 肥量 参照表 表A.1 冬 小麦 夏玉 米 施肥量 参照 表 基础地力 肥料用量 冬小麦目标产量 夏玉米目标产量（kg/亩）400kg 500kg 600kg 500kg 600kg 700kg 有机质（g/kg）10 氮肥 1214 1416 11 12 1314 1030 1012 1214 1416 9 10 1112 1314 30 8 10 1012 1214 7 8 9 10 1112 有效磷(mg/kg)10 磷肥 5 6 7 8 9 10 4 5 5 6 6 7 1030 3 4 5 6 7 8 3 4 4 5 5 6 30 3 4 5 6 2 3 3 4 4 5 速效钾(mg/kg)80 钾肥 5 6 6 7 5 6 6 7 80150 4 5 5 6 7 8 3 4 4 5 5 6 150 4 5 5 6 2 3 3 4 注 1：按地力基础、目标产量 确定施肥量。注 2：氮肥 1/3 底肥，其余追 肥；磷肥作为底肥；钾肥 2/3 底肥，其余追肥。DB 13/T 5438 2021 7 B B 附录B（规范 性）冬小麦 水肥 一体 化管 理制 度推荐 表 表B.1 冬 小麦 水肥 一体 化 管理制 度推 荐表 灌溉模式 目标产量（kg/亩）基础地力（mg.kg-1）底墒水或冻水 起身拔节 抽穗开花 灌浆 灌水量(m3/亩)灌水量(m3/亩)追肥量(kg/亩)灌水量（m3/亩）追肥量(kg/亩)灌水量（m3/亩）（1）绞盘式喷灌机（2）全塑固定式喷灌（3）地埋固定式喷灌 500 有机质（g/kg）10 30 25 6.06.5 30 3.03.5 30 1030 5.56.0 2.53.0 30 5.05.5 2.02.5 速效钾(mg/kg)80 2.02.2 80150 1.52 150 0（4）中心支轴喷灌机（5）微喷带灌溉 500 有机质（g/kg）10 30 25 6.06.5 30 3.03.5 25 1030 5.56.0 2.53.0 30 5.05.5 2.02.5 速效钾(mg/kg)80 2.02.2 80150 1.52 150 0 注 1：表为平水年灌水方案，其他年型根据土壤墒情和降雨量情况参照执行。注 2：定州以北地区应适当增 加灌水量。DB 13/T 5438 2021 8 C C 附录C（规范 性）夏玉米 水肥 一体 化管 理制 度推荐 表 表C.1 夏玉 米水 肥一 体化 管理制 度推 荐表 灌溉模式 目标产量（kg/亩）基础地力（mg.kg1）出苗水 大喇叭口期 吐丝期 灌水量（m3）灌水量（m3）追肥量(kg/亩)灌水量（m3）追肥量(kg/亩)（1）绞盘式喷灌机（2）全塑固定式喷灌（3）地埋固定式喷灌 600 有机质（g/kg）10 30 30 9.010.0 0 1030 8.09.0 30 7.08.0 速效钾(mg/kg)80 2.02.5 80150 1.52.0 150 1.01.5（4）中心支轴喷灌机（5）微喷带灌溉 600 有机质（g/kg）10 20 20 7.07.5 20 2.0 2.5 1030 6.06.5 2.0 2.5 30 5.56.0 1.5 2.0 速效钾(mg/kg)80 2.02.5 80150 1.52.0 150 1.01.5 注：表为平水 年灌水方案，其他年型根据土壤墒情和降雨量情况参照执行。
