农用连栋温室建设技术规范DB42／T 1736-2021.pdf

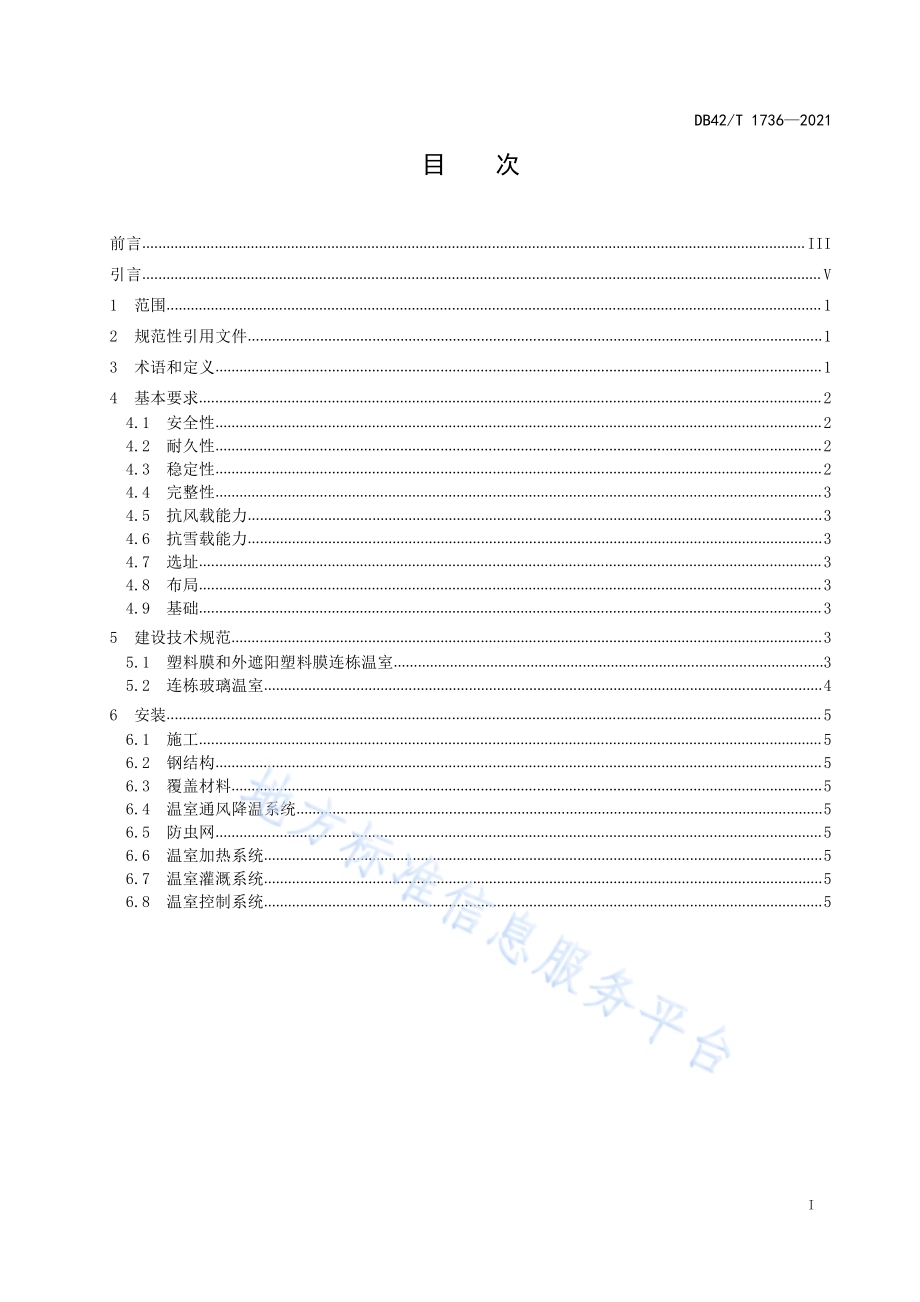

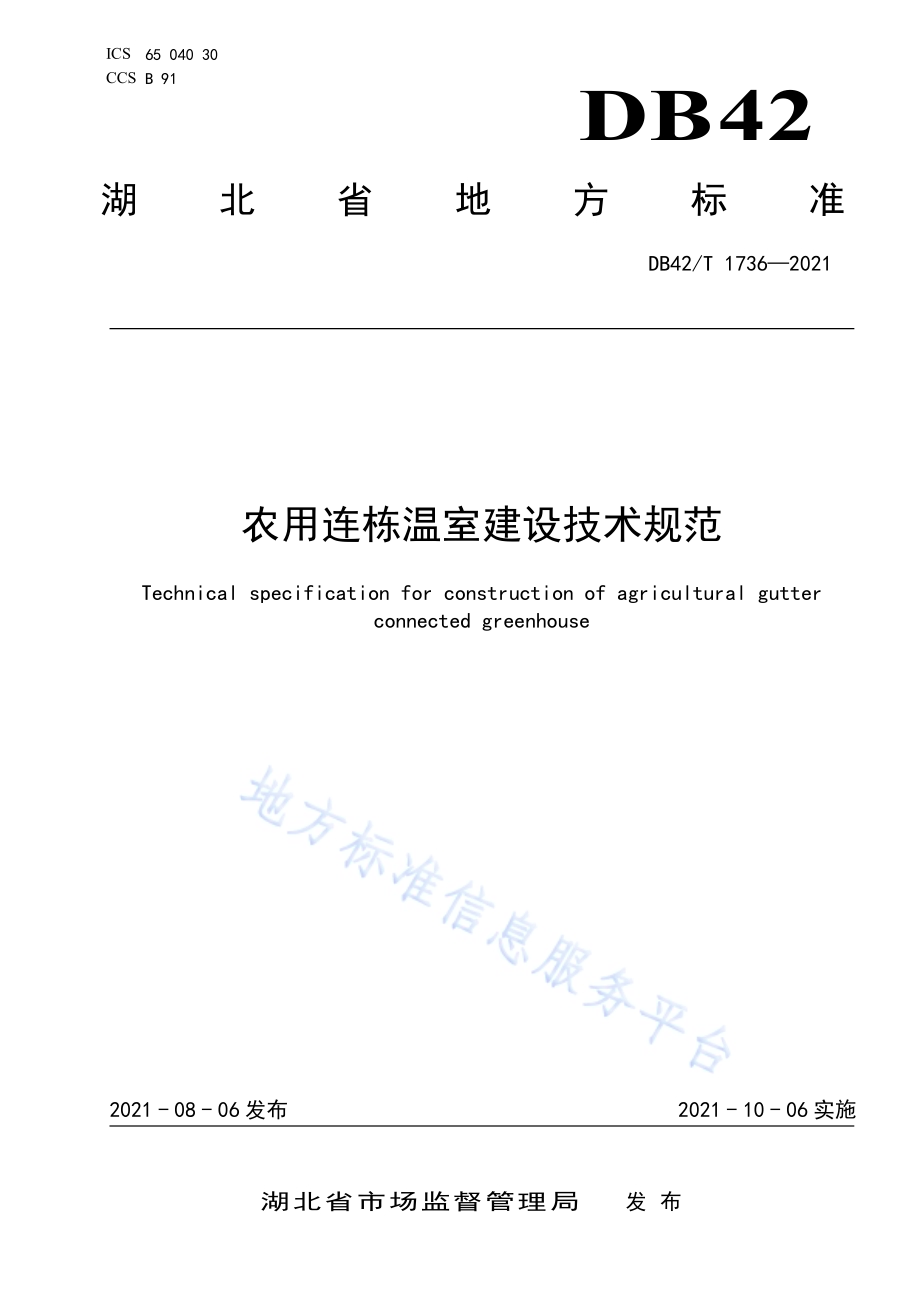

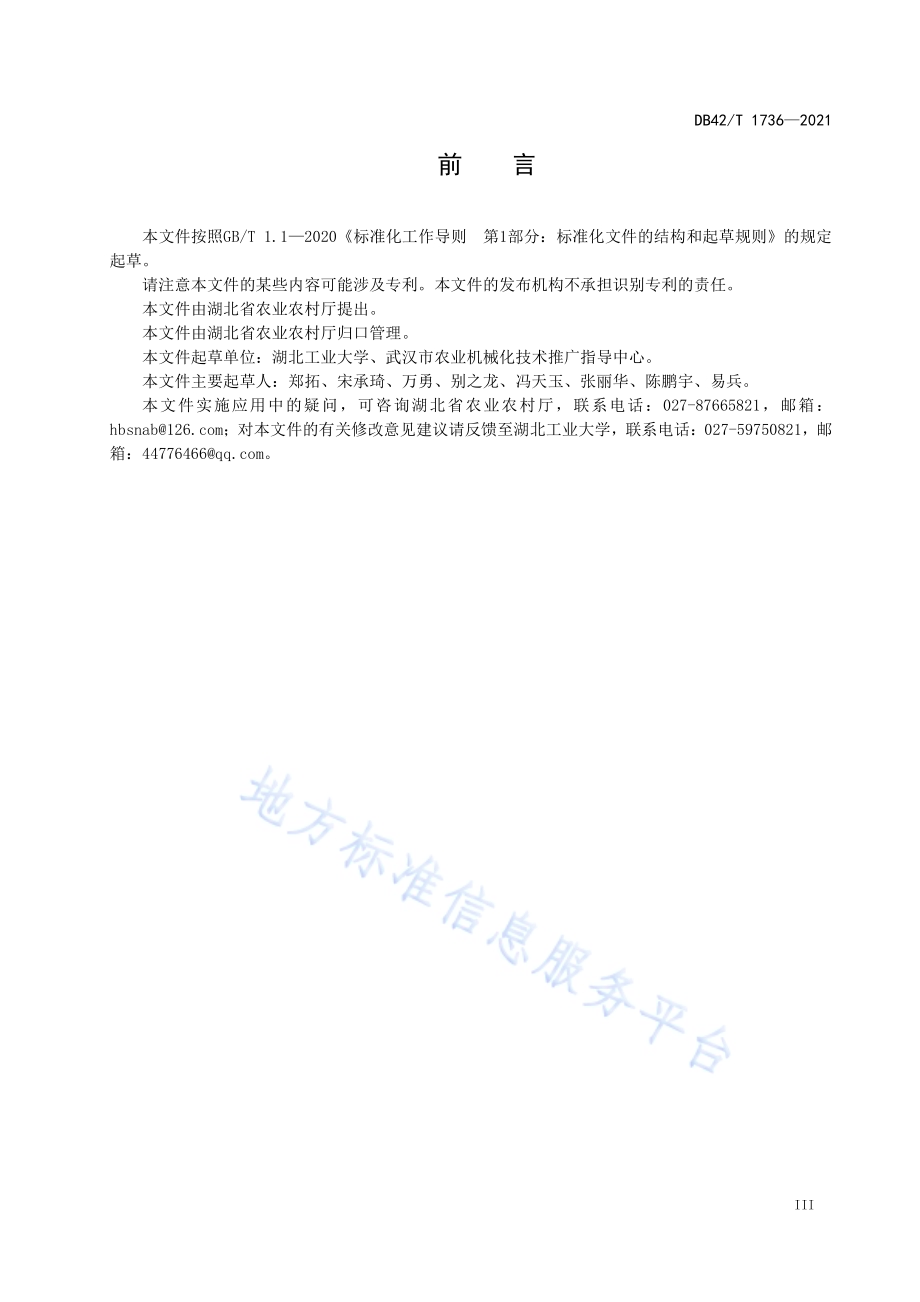

ICS 6 5 0 4 0 3 0CCS B 9 1DB42湖 北 省 地 方 标 准D B 4 2/T 1 7 3 6 2 0 2 1农 用 连 栋 温 室 建 设 技 术 规 范T e c h n i c a l s p e c i f i c a t i o n f o r c o n s t r u c t i o n o f a g r i c u l t u r a l g u t t e rc o n n e c t e d g r e e n h o u s e2 0 2 1-0 8-0 6 发 布 2 0 2 1-1 0-0 6 实 施湖 北 省 市 场 监 督 管 理 局 发 布D B 4 2/T 1 7 3 6 2 0 2 1I目 次前 言.I I I引 言.V1 范 围.12 规 范 性 引 用 文 件.13 术 语 和 定 义.14 基 本 要 求.24.1 安 全 性.24.2 耐 久 性.24.3 稳 定 性.24.4 完 整 性.34.5 抗 风 载 能 力.34.6 抗 雪 载 能 力.34.7 选 址.34.8 布 局.34.9 基 础.35 建 设 技 术 规 范.35.1 塑 料 膜 和 外 遮 阳 塑 料 膜 连 栋 温 室.35.2 连 栋 玻 璃 温 室.46 安 装.56.1 施 工.56.2 钢 结 构.56.3 覆 盖 材 料.56.4 温 室 通 风 降 温 系 统.56.5 防 虫 网.56.6 温 室 加 热 系 统.56.7 温 室 灌 溉 系 统.56.8 温 室 控 制 系 统.5D B 4 2/T 1 7 3 6 2 0 2 1I I I前 言本 文 件 按 照 G B/T 1.1 2 0 2 0 标 准 化 工 作 导 则 第 1 部 分：标 准 化 文 件 的 结 构 和 起 草 规 则 的 规 定起 草。请 注 意 本 文 件 的 某 些 内 容 可 能 涉 及 专 利。本 文 件 的 发 布 机 构 不 承 担 识 别 专 利 的 责 任。本 文 件 由 湖 北 省 农 业 农 村 厅 提 出。本 文 件 由 湖 北 省 农 业 农 村 厅 归 口 管 理。本 文 件 起 草 单 位：湖 北 工 业 大 学、武 汉 市 农 业 机 械 化 技 术 推 广 指 导 中 心。本 文 件 主 要 起 草 人：郑 拓、宋 承 琦、万 勇、别 之 龙、冯 天 玉、张 丽 华、陈 鹏 宇、易 兵。本 文 件 实 施 应 用 中 的 疑 问，可 咨 询 湖 北 省 农 业 农 村 厅，联 系 电 话：0 2 7-8 7 6 6 5 8 2 1，邮 箱：h b s n a b 1 2 6.c o m；对 本 文 件 的 有 关 修 改 意 见 建 议 请 反 馈 至 湖 北 工 业 大 学，联 系 电 话：0 2 7-5 9 7 5 0 8 2 1，邮箱：4 4 7 7 6 4 6 6 q q.c o m。D B 4 2/T 1 7 3 6 2 0 2 1V引 言2 0 1 8 年 国 务 院 发 布 了 关 于 加 快 推 进 农 业 机 械 化 和 农 机 装 备 产 业 转 型 升 级 的 指 导 意 见，要 求 加 快推 进 机 械 化 由 种 植 业 向 设 施 农 业 等 领 域 拓 展，到 2 0 2 5 年，设 施 农 业 机 械 化 水 平 总 体 达 到 5 0%。但 目 前 我国 设 施 农 业 机 械 化 水 平 依 然 很 低，2 0 1 8 年 设 施 园 艺 栽 培 机 械 化 水 平 仅 为 3 6.2 8%，各 地 区、各 环 节 发 展 很不 平 衡。结 合 农 业 农 村 部 2 0 2 0 年 出 台 关 于 加 快 推 进 设 施 栽 培 机 械 化 发 展 的 意 见，为 规 范 我 省 农 用 连 栋 温室 建 设，制 定 本 文 件，积 极 引 导 设 施 农 业 发 展 和 农 机 装 备 转 型 升 级，大 力 推 进 适 宜 机 械 化 生 产 的 标 准 化温 室 装 备，全 面 推 动 设 施 农 业 机 械 化 全 程 全 面 高 质 高 效 发 展，满 足 广 大 农 民 和 农 业 生 产 经 营 组 织 对 新 型农 业 机 械 日 益 增 长 的 需 求 具 有 现 实 意 义。D B 4 2/T 1 7 3 6 2 0 2 11农 用 连 栋 温 室 建 设 技 术 规 范1 范 围本 文 件 规 定 了 农 用 连 栋 温 室 的 基 本 要 求、建 设 技 术 规 范 和 安 装。本 文 件 适 用 于 湖 北 省 农 用 连 栋 温 室 建 设 和 验 收。2 规 范 性 引 用 文 件下 列 文 件 中 的 内 容 通 过 文 中 的 规 范 性 引 用 而 构 成 本 文 件 必 不 可 少 的 条 款。其 中，注 日 期 的 引 用 文 件，仅 该 日 期 对 应 的 版 本 适 用 于 本 文 件；不 注 日 期 的 引 用 文 件，其 最 新 版 本（包 括 所 有 的 修 改 单）适 用 于 本文 件。G B/T 7 0 0 碳 素 结 构 钢G B/T 2 5 1 8 连 续 热 镀 锌 和 锌 合 金 镀 层 钢 板 及 钢 带G B/T 2 6 8 0 建 筑 玻 璃 可 见 光 透 射 比、太 阳 光 直 接 透 射 比、太 阳 能 总 透 射 比、紫 外 线 透 射 比 及 有关 窗 玻 璃 参 数 的 测 定G B/T 4 3 5 7 冷 拉 碳 素 弹 簧 钢 丝G B/T 8 4 7 8 铝 合 金 门 窗G B/T 1 3 9 1 2 金 属 覆 盖 层 钢 铁 制 件 热 浸 镀 锌 层 技 术 要 求 及 试 验 方 法G B/T 1 8 9 8 3 淬 火-回 火 弹 簧 钢 丝G B/T 1 9 7 9 1 温 室 防 虫 网 设 计 安 装 规 范G B/T 2 3 3 9 3 设 施 园 艺 工 程 术 语 定 义G B/T 5 1 0 5 7 种 植 塑 料 大 棚 工 程 技 术 规 范G B/T 5 1 1 8 3 农 业 温 室 结 构 荷 载 规 范J B/T 1 0 2 9 7 温 室 加 热 系 统 设 计 规 范J B/T 1 0 3 0 6 温 室 控 制 系 统 设 计 规 范J G/T 1 1 6 聚 碳 酸 酯（P C）中 空 板N Y/T 1 1 4 5 温 室 地 基 基 础 设 计、施 工 与 验 收 技 术 规 范N Y/T 1 8 3 2 温 室 钢 结 构 安 装 验 收 规 范N Y/T 1 9 6 6 温 室 覆 盖 材 料 安 装 与 验 收 规 范 塑 料 薄 膜N Y/T 2 1 3 3 温 室 湿 帘-风 机 降 温 系 统 设 计 规 范N Y/T 2 5 3 3 温 室 灌 溉 系 统 安 装 与 验 收 规 范N Y/T 2 7 0 8 温 室 透 光 覆 盖 材 料 安 装 与 验 收 规 范 玻 璃N Y/T 2 9 7 0 连 栋 温 室 建 设 标 准Q B/T 2 0 0 0 塑 料 经 编 遮 阳 网3 术 语 和 定 义G B/T 2 3 3 9 3 界 定 的 以 及 下 列 术 语 和 定 义 适 用 于 本 文 件。D B 4 2/T 1 7 3 6 2 0 2 123.1连 栋 温 室 g u t t e r c o n n e c t e d g r e e n h o u s e两 跨 及 以 上，通 过 天 沟 连 接 起 来 的 塑 料 膜 温 室 和 玻 璃 温 室。3.2天 沟 g u t t e r连 接 温 室 屋 面，并 用 于 排 水 作 用 的 温 室 结 构 承 重 构 件。来 源：G B/T 2 3 3 9 3-2 0 0 9，4.1 1 3.3骨 架 g r e e n h o u s e f r a m e w i t h s t e e l t u b u l a r温 室 的 主 体，骨 架 结 构 的 整 体，主 要 由 拱 杆、立 柱、水 平 拉 杆、纵 拉 杆、天 沟 等 组 成。用 于 支 撑 连栋 温 室 覆 盖 材 料、运 转 设 施 和 一 切 安 装 在 它 上 面 的 附 属 设 备，是 承 受 连 栋 温 室 自 重 和 其 他 荷 载 的 载 体。3.4跨 度 s p a n o f s t e e l a r c h t u b e垂 直 温 室 屋 脊 方 向 两 相 邻 柱 轴 线 之 间 的 水 平 距 离。来 源：G B/T 2 3 3 9 3-2 0 0 9，4.3 3.5开 间 b a y沿 屋 脊 方 向 温 室 内 两 相 邻 柱 轴 线 之 间 的 水 平 距 离。来 源：G B/T 2 3 3 9 3-2 0 0 9，4.4 3.6肩 高 h e i g h t o f g r e e n h o u s e s h o u l d e r一 般 指 天 沟 高 度。天 沟 下 沿 至 温 室 基 准 面 之 间 的 垂 直 距 离。3.7屋 脊 r i d g e屋 面 相 交 所 形 成 的 最 高 棱 脊。来 源：G B/T 2 3 3 9 3-2 0 0 9，4.1 0 3.8立 柱 p o s t支 撑 于 温 室 天 沟 中 间，用 于 增 强 温 室 抗 压 能 力。4 基 本 要 求4.1 安 全 性农 用 连 栋 温 室 整 体 结 构 及 其 所 有 构 件 在 承 受 包 括 恒 载、可 变 载 荷 等 全 部 设 计 载 荷 及 可 能 的 载 荷 组 合时，任 何 构 件 的 危 险 断 面 的 应 力 不 得 超 过 钢 管 材 料 的 许 用 应 力，并 具 有 足 够 的 刚 度 抵 抗 纵、横 方 向 挠 曲、振 动 和 变 形。4.2 耐 久 性农 用 连 栋 温 室 所 有 金 属 材 料 零 部 件 应 采 取 必 要 的 防 腐、防 锈 措 施，骨 架 构 件（包 括 立 柱、拱 杆、拉杆 等）采 用 热 浸 镀 锌 处 理，镀 锌 层 厚 度 4 5 m，覆 盖 材 料 使 用 寿 命 符 合 相 关 标 准 要 求，主 要 构 件 正 常使 用 寿 命 1 5 年。4.3 稳 定 性D B 4 2/T 1 7 3 6 2 0 2 13农 用 连 栋 温 室 在 设 计 荷 载、压 力、推 力 作 用 下 不 应 发 生 倒 塌、倾 翻、掀 顶 等 现 象。4.4 完 整 性农 用 连 栋 温 室 完 整 性 应 符 合 N Y/T 1 8 3 2 的 要 求。4.5 抗 风 载 能 力按 G B/T 5 1 1 8 3 的 要 求，满 足 项 目 所 在 地 的 相 应 风 荷 载。4.6 抗 雪 载 能 力按 G B/T 5 1 1 8 3 的 要 求，满 足 项 目 所 在 地 的 相 应 雪 荷 载。4.7 选 址宜 选 择 地 势 平 坦、交 通 便 利、无 遮 阳、水 源 洁 净 充 足、渠 系 配 套、灌 排 方 便、具 有 一 定 面 积 的 连 片土 地，在 背 风 向 阳 处 建 棚，远 离 工 矿、化 工 企 业 等 污 染 源，并 符 合 N Y/T 2 9 7 0 的 要 求。4.8 布 局温 室 以 南 北 朝 向、长 度 3 0 m 6 0 m 为 宜，相 邻 棚 间 隔 距 离 3 m，棚 头 间 隔 距 离 3 m，数 量 不 宜 超 过1 0 连 跨。4.9 基 础基 础 应 符 合 N Y/T 1 1 4 5 的 要 求。5 建 设 技 术 规 范5.1 塑 料 膜 和 外 遮 阳 塑 料 膜 连 栋 温 室塑 料 膜 和 外 遮 阳 塑 料 膜 连 栋 温 室 的 结 构、配 置 及 材 料 技 术 要 求 见 表 1。表 1 塑 料 膜 和 外 遮 阳 塑 料 膜 连 栋 温 室 的 结 构、配 置 及 材 料 技 术 要 求项目 名称 塑料 膜连栋温 室 外遮 阳塑料膜 连栋温 室 符合 标准跨度 8.0 m-主立柱跨度 8.0 m 的采用截面面积 4 8 0 0 m m 且厚度2.5 m m 热浸镀锌矩形钢管；开间 4 m;随着跨度的增加，为满足寿命与强度要求，矩形钢管尺寸、开间随之相应的变化。钢管材质均不低于碳素结构钢 Q 2 3 5。-侧面副立柱跨度 8.0 m 的采用3 2 m m 1.5 m m 热浸镀锌圆管或截面面积1 2 0 0 m m，且厚度2.0 m m 热浸镀锌矩形钢管；随着跨度的增加，为满足寿命与强度要求，矩形钢管尺寸随之相应的变化。钢管材质均不低于碳素结构钢 Q 2 3 5。-端面副立柱跨度 8.0 m 的采用3 2 m m 1.5 m m 热浸镀锌圆管或截面面积1 2 0 0 m m，且厚度2.0 m m 热浸镀锌矩形钢管；随着跨度的增加，为满足寿命与强度要求，圆管或矩形钢管尺寸随之相应的变化。钢管材质均不低于碳素结构钢 Q 2 3 5。-拱杆跨度 8.0 m 的采用3 2 m m 1.5 m m 热浸镀锌圆管,间距1 m；随着跨度的增加，为满足寿命与强度要求，圆管或矩形钢管、间距尺寸随之相应的变化。钢管材质均不低于碳素结构钢 Q 2 3 5。-顶部纵向拉杆顶部至少设三道拉杆，材料规格与拱杆一致，采用热浸镀锌，均不低于碳素结构钢 Q 2 3 5。-D B 4 2/T 1 7 3 6 2 0 2 14表 1 塑 料 膜 和 外 遮 阳 塑 料 膜 连 栋 温 室 的 结 构、配 置 及 材 料 技 术 要 求（续）项目 名称 塑料 膜连栋温 室 外遮 阳塑料膜 连栋温 室 符合 标准天沟厚度2.5 m m；可采用镀锌板冷弯成型；或钢板弯制后热浸镀锌，表面镀锌层重量不低于 G B/T 2 5 1 8 中的要求。材质不低于碳素结构钢 Q 2 3 5。-肩高 3 m-侧面通风（裙边）高度1.2 m-加强杆每跨主立柱之间设置支撑杆。拱杆与弦杆之间设置支撑杆。材料规格与拱杆一致，采用热浸镀锌，不低于碳素结构钢 Q 2 3 5。-塑料薄膜防老化防雾滴农膜，厚度0.1 2 m m 或0.1 5 m m，正常使用寿命3 年，采用大棚专用压膜线，压膜线顶部侧面用八字簧固定。符合 N Y/T 1 9 6 6 的要求。内遮阳-采用 A 型拉幕齿轮齿条传动形式，电动启闭，遮阳率5 0%。符合 Q B/T 2 0 0 0 的要求。外遮阳-采用 A 型拉幕齿轮齿条传动形式，电动启闭，遮阳率7 0%。符合 Q B/T 2 0 0 0 的要求。外遮阳骨架-外遮阳幕立柱、梁采用6 0 m m 4 0 m m2 m m 热浸镀锌矩形钢管；加强杆件采用4 0 m m 4 0 m m 2 m m 热浸镀锌钢管；材质均不低于碳素结构钢 Q 2 3 5。-卷膜机构 边侧和顶部采用手动或电动卷膜通风装置，带自锁装置。-推拉门 采用铝合金型材，满足作业机具进出温室高度与宽度要求。符合 G B/T 8 4 7 8 要求。卡槽 热镀锌薄钢板 0.7 m m/Q 1 9 5 或铝合金材料符合 G B/T 2 5 1 8 的要求。管槽固定卡热镀锌薄钢板 1.5 m m/Q 1 9 5符合 G B/T 2 5 1 8 的要求。楔形卡管管管固定卡卡簧 油淬火碳素弹簧钢丝2.5-6 5 M n符合 G B/T 1 8 9 8 3 的要求。钢丝夹 碳素弹簧钢丝3-C 级符合 G B/T 4 3 5 7 的要求。拱杆连接件 直缝焊管3 8 m m 2.0 m m 2 5 0 m m/Q 1 9 5 夹角小于 1 5 0 5.2 连 栋 玻 璃 温 室连 栋 玻 璃 温 室 技 术 要 求 见 表 2。表 2 连 栋 玻 璃 温 室 技 术 要 求项目 名称 玻璃 温室 符合标准结构形式 文洛式结构跨度9.6 m附属结构配置:天窗通风、外遮阳、内遮阳、侧开窗（侧移窗）、电气控制系统、风机湿帘降温。-主立柱 采用截面面积7 2 0 0 m m,且厚度 3.0 m m 的矩形钢管。材质应不低于 G B/T 7 0 0 中 Q 2 3 5，镀锌层质量符合 G B/T 1 3 9 1 2，钢管镀锌层平均厚度4 5 m。侧立柱采用截面面积7 2 0 0 m m,且厚度 3.0 m m 的矩形钢管,间距2 m。端面立柱 采用截面面积7 2 0 0 m m,且厚度 3.0 m m 的矩形钢管。天沟厚度3 m m；钢板加工后热浸镀锌；镀锌板冷弯成型。或铝合金型材天沟。材质符合 G B/T 7 0 0，表面镀锌层重量不低于 G B/T 2 5 1 8 中的要求。内遮阳 采用 A 型拉幕齿轮齿条传动形式，电动启闭，遮阳率5 0%。遮阳网符合 Q B/T 2 0 0 0 要求。D B 4 2/T 1 7 3 6 2 0 2 15表 2 连 栋 玻 璃 温 室 技 术 要 求（续）项目 名称 玻璃 温室 符合 标准外遮阳 采 用 A 型拉幕齿轮齿条传动形式，电动启闭，遮阳率7 0%。遮阳网符合 Q B/T 2 0 0 0 要求。外遮阳骨架外遮阳幕立柱、梁采用6 0 m m 4 0 m m 2 m m 热浸镀锌矩形钢管；加强杆件采用4 0 m m 4 0 m m 2 m m 热浸镀锌钢管；材质均不低于碳素结构钢 Q 2 3 5。-肩高 4 m推拉门 采用铝合金型材，满足作业机具进出温室高度与宽度要求。符合 G B/T 8 4 7 8 等要求。覆盖材料采用厚度4 m m 的浮法玻璃,透光率9 0%；厚度8 m m 的硬质板塑料，透光率8 0%。（根据当地光照情况，可选配顶部和侧面都采用玻璃作为覆盖材料或顶部为玻璃和侧面为硬质板塑料作为覆盖材料）。符合 J G/T 1 1 6、G B/T 2 6 8 0 等要求。6 安 装6.1 施 工安 装 时 应 有 基 础 设 计 图、骨 架 安 装 图 或 施 工 图，并 严 格 按 设 计 图 纸 和 施 工 程 序 施 工，并 符 合 G B/T5 1 0 5 7、N Y/T 2 9 7 0 的 要 求。6.2 钢 结 构钢 结 构 安 装 应 符 合 N Y/T 1 8 3 2 的 要 求。6.3 覆 盖 材 料覆 盖 材 料 的 安 装 应 符 合 N Y/T 1 9 6 6、N Y/T 2 7 0 8 的 要 求。6.4 温 室 通 风 降 温 系 统温 室 通 风 降 温 系 统 符 合 N Y/T 2 1 3 3 的 要 求。6.5 防 虫 网防 虫 网 的 安 装 应 符 合 G B/T 1 9 7 9 1 的 要 求。6.6 温 室 加 热 系 统温 室 加 热 系 统 符 合 J B/T 1 0 2 9 7 的 要 求。6.7 温 室 灌 溉 系 统温 室 灌 溉 系 统 符 合 N Y/T 2 5 3 3 的 要 求。6.8 温 室 控 制 系 统温 室 控 制 系 统 符 合 J B/T 1 0 3 0 6 的 要 求。
