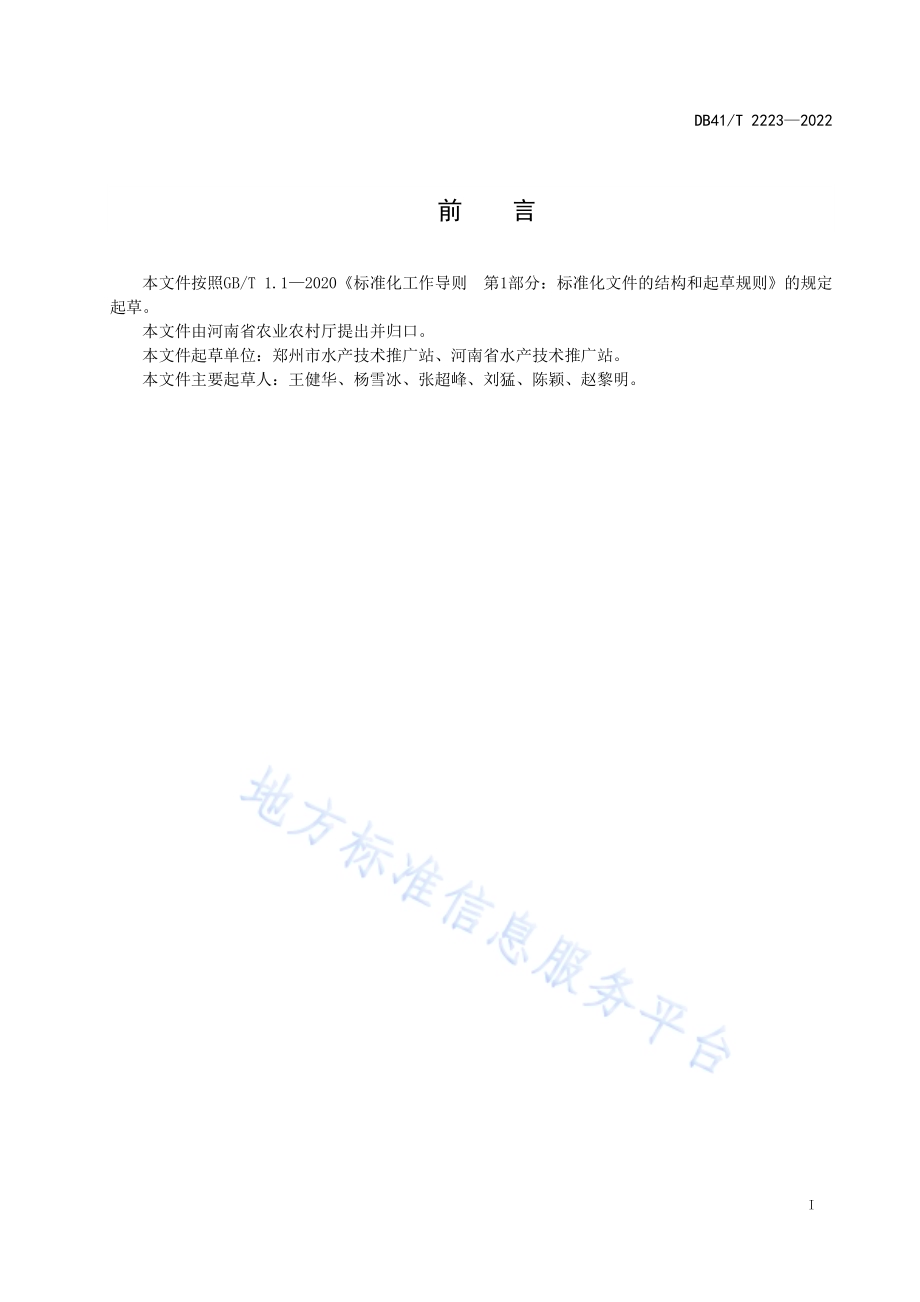

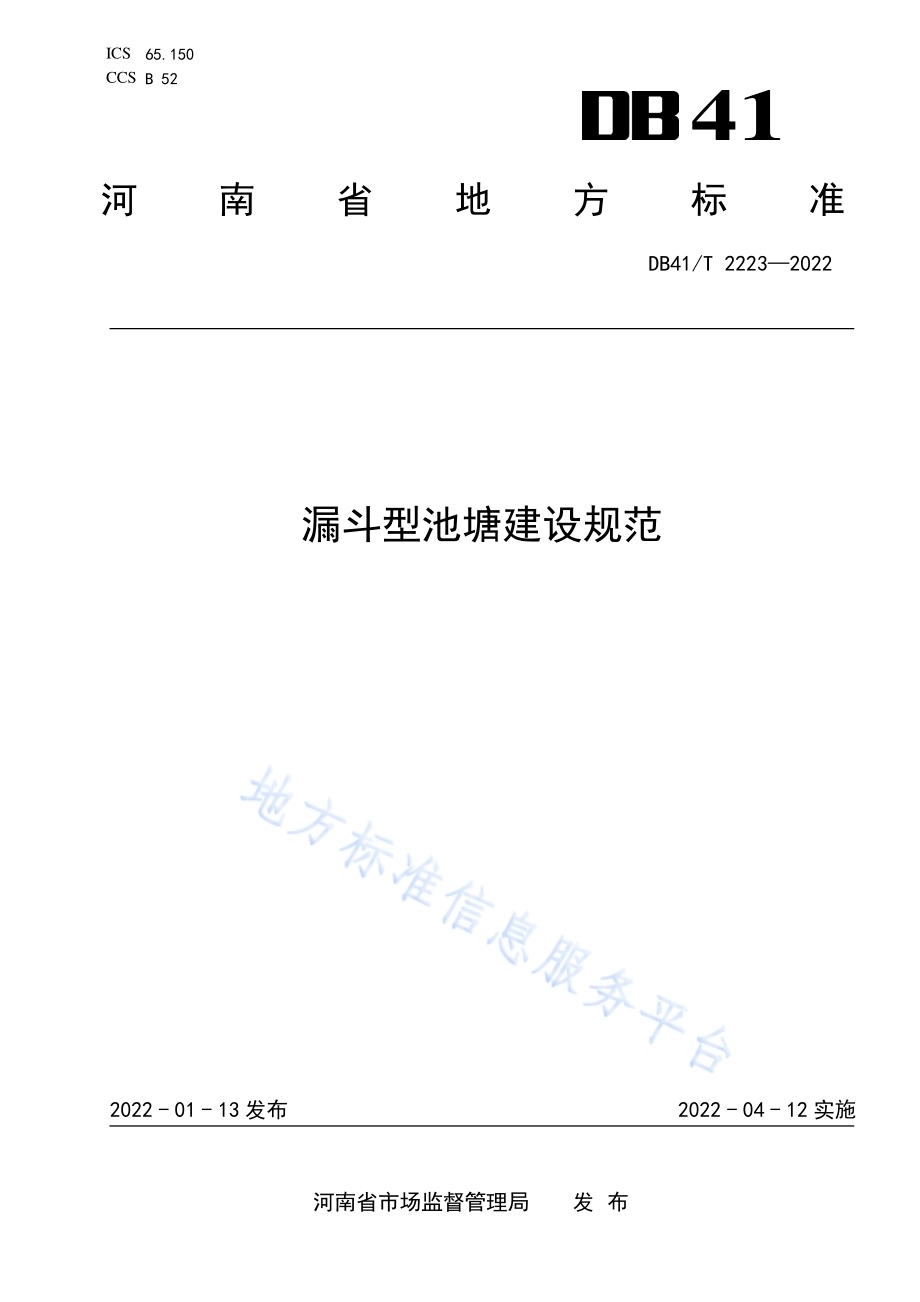

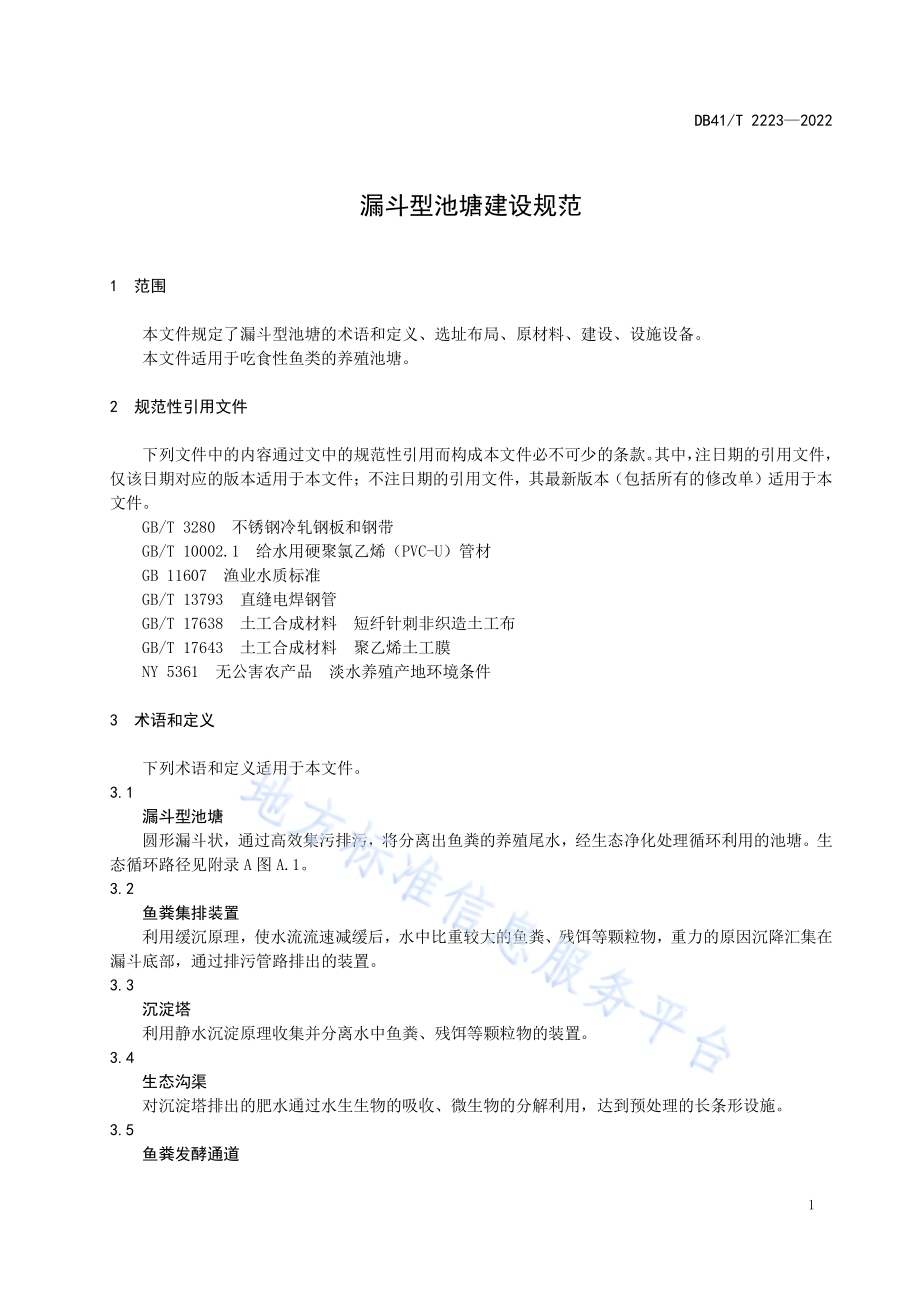

ICS 65.150 CCS B 52 41 河南省地方标准 DB41/T 2223 2022 漏斗型池 塘建设规 范 2022-01-13 发布 2022-04-12 实施 河南省市 场监督 管 理局 发 布 DB41/T 2223 2022 I 前 言 本文件 按照GB/T 1.1 2020 标准 化工 作导则 第1 部分：标准化 文件 的结构 和起草 规则 的规 定起草。本文件 由河 南省 农业 农村 厅提出 并归 口。本文件 起草 单位：郑 州市 水产技 术推 广站、河 南省 水产技 术推 广站。本文件 主要 起草 人：王健 华、杨 雪冰、张 超峰、刘 猛、陈 颖、赵黎 明。DB41/T 2223 2022 1 漏 斗型池 塘建设规 范 1 范围 本文件 规定 了漏 斗型 池塘 的术语 和定 义、选址 布局、原材 料、建设、设 施设 备。本文件 适用 于吃 食性 鱼类 的养殖 池塘。2 规范性 引用 文件 下列文 件中 的内 容通 过文 中的规 范性 引用 而构 成本 文件必 不可 少的 条款。其 中，注日 期的 引用 文件，仅该日 期对 应的 版本 适用 于本文 件；不注 日期 的引 用文件，其 最新 版本（包 括所有 的修 改单）适 用 于 本文件。GB/T 3280 不 锈钢 冷轧 钢 板和钢 带 GB/T 10002.1 给水 用硬 聚氯 乙 烯（PVC-U）管材 GB 11607 渔业 水质 标准 GB/T 13793 直 缝电 焊钢 管 GB/T 17638 土 工合 成材 料 短 纤针 刺非 织造 土工 布 GB/T 17643 土 工合 成材 料 聚 乙烯 土工 膜 NY 5361 无公 害农 产品 淡水养 殖产 地环 境条 件 3 术语和 定义 下列术 语和 定义 适用 于本 文件。3.1 漏斗型 池塘 圆形漏 斗状，通 过高 效集 污排污，将 分离 出鱼 粪的 养殖尾 水，经生 态净 化处 理循环 利用 的池 塘。生态循环 路径 见附 录A 图 A.1。3.2 鱼粪集 排装 置 利用 缓 沉原 理，使水 流流 速减缓 后，水中 比重 较大 的鱼粪、残 饵等 颗粒 物，重力的 原因 沉降 汇 集 在漏斗底 部，通过 排污 管路 排出的 装置。3.3 沉淀塔 利用 静 水沉 淀原 理收 集并 分离水 中鱼 粪、残饵 等颗 粒物的 装置。3.4 生态沟 渠 对沉淀 塔排 出的 肥水 通过 水生生 物的 吸收、微 生物 的分解 利用，达 到预 处理 的长条 形设 施。3.5 鱼粪发 酵通 道 DB41/T 22232022 2 采用聚 乙烯 土工 膜、短 纤 针刺非 织造 土工 布等 材料 制成，对 收集 到的 鱼粪 进 行发酵 处理，覆盖 钢构大棚防 风防 雨的 设施。3.6 生态净 化池 通过 微 生物 分解 利用、水 生生物 吸收 利用、曝 气增 氧调节 水质 等方 式对 经鱼 粪集排 装置 排出 的 清 水进行净 化 处 理，达到 循环 再利用 的池 塘。4 选址布 局 选址 4.1 4.1.1 池塘建 设应 选择 周边 生态 环境好、无 污染 源，应符 合 NY 5361 的 规定，并 具 备良好 的防 洪、排涝条件 的区 域。4.1.2 水源充 足，水质 应符 合 GB 11607 的 规定。4.1.3 具备满 足水 产养 殖所 需要 的交通、通 讯和 电力 条件。布局 4.2 应符合 地形、水系 的特 点 和养殖 生产 需要。循环 水 和鱼粪 应分 区生 态处 理。生态处 理区 面积 与养 殖区面积 之比 不小 于4:1。5 原材料 管道材 料 5.1 循环水管道使用建筑给水 用硬聚氯乙烯（PVC-U）管材，压 力0.63 MPa 1.0 MPa，直径110 mm 300 mm。应 符合GB/T 10002.1 的 规定。防渗材 料 5.2 聚乙烯 土工 膜规 格250 g/m2。应符 合GB/T 17643 的 规定。短纤针 刺非 织造 土工 布规 格400 g/m2。应符 合GB/T 17638 的规 定。钢管材 料 5.3 钢构大 棚采 用直 径32 mm 和25 mm 直缝 钢管。应 符合GB/T 13793 的 规定。6 建设 池塘建 设 6.1 在土基 上挖制，池 塘上口 直径20 m 34 m、池深4 m 5 m 为 宜，池埂内 坡比1:1，池底 坡比1：4 1：5，池埂 高程 高于 原地 面1 m 2 m，预留 宽0.5 m、深0.3 m凹 槽做 溢水。池 底中央 最深 处设 置长l m、宽l m、深0.6 m 砖混 结构 的 漏斗状 排水 口，覆盖 钢丝 网拦鱼 栅，上方 0.5 m 处 贴紧斜 面设 置第 二层 拦鱼网。漏 斗型 池塘 结构 见附 录B图B.1。DB41/T 2223 2022 3 管道铺 设 6.2 从池塘 中心 排水 口最 底处 铺设直 径300 循 环水 管道 至 池外，落差0.5m，由300 mmPVC弯 头连 接300 mm管道垂 直向 上，出口 稍高 于养殖 池塘 池埂 平面，管 道下方 地基 夯实，弯 头连 接处地 基混 凝土 处 理。在 该管道底 部向 上三 分之 二处 连接300 mm 200 mmPVC 三 通的管 道，与鱼 粪集 排装 置进水 口相 连。土工膜 铺设 6.3 土基池 塘成 形后，采 用灌 注水的 方法 使土 基密 实，之后排 水晾 晒至 表面 湿润。经平 整后，在 土 基 上铺设一层 短纤针刺非织造土工布保 护，上面再铺设聚乙烯土 工膜至池埂，并向外平铺0.5 m，挖沟下 埋0.5 m 封土 固定。在 预留 的 溢水凹 槽处 用混 凝土 处理，并 与300 mm 垂直 管道 相通。池 底中 间与 排水 口相 接处的土 工膜 用混 凝土 覆盖 压实。钢构大 棚搭 建 6.4 外弧采 用直 径32 mm、内 弧 采用直 径25 mm 的直 缝钢 管，按 设计 弧度折 弯，中 间 相距20 cm 加镀 锌钢 筋焊接支 撑加 固，呈穹 顶式，覆盖 大棚 专用 塑料 膜保 温。生态沟 渠 6.5 宽5 m 10 m、深1.5 m 2 m、长50 m 以上，与 沉淀 塔 溢水管 道相 接。整渠 铺设 聚乙烯 土工 膜防 渗处理，内填0.5 m 沙土，末端 与 生态净 化池 前端 相接，连接 处设过 滤坝。过滤 坝与 池埂 等宽、面 积2 m24 m2，采用钢 架、钢丝 网固 定，内部填 满毛 刷、火山 石等 过滤材 料。生态净 化池 6.6 分2级 生态 净化 池，一级 种 植水生 植物，面 积是 漏斗 型养殖 池塘 的30%以 上，深度1.5 m 以内。池 底可种植 伊乐 藻、苦草、轮 叶黑藻 等。末端 与下 一级 相连，连接 处设 过滤 坝。二级主 要放 养鲢、鳙 鱼，面积是 漏斗 型养 殖池塘 的2 倍以上，深 度2 m3 m，边 坡用土 工布 或绿 化砖等材料 保护。鱼粪发 酵通 道 6.7 长50 m 以上，宽5 m10 m，地基夯 实，坡降 不小 于0.5 m。地 面先 铺设 短纤 针刺 非 织造土 工布 保护，上面再 铺设 聚乙 烯土 工膜，末端 与集 粪槽 相连，集 粪槽采 用砖 混结 构，宽2 m、深1 m。通道 上方 覆盖 单层钢构 大棚，覆 盖大 棚专 用塑料 膜。道路、工作 场所 6.8 场区道 路和 工作 场地 应满 足实际 生产 需要，并 配备 相应的 照明 设施；主 道路 以水泥 混凝 土路 面 或 沙石路面 为宜，净 宽不 小于4 m；池 塘间 应建 设辅 助道 路，净 宽不 小于2 m。7 设施设 备 鱼粪集 排装 置 7.1 不锈钢 或聚 丙烯 材料，直 径2 m 3 m，深 度3 m3.5 m，底 部呈 漏斗 状。设进 水口、出水 堰、溢 水口、排 粪口。DB41/T 2223 2022 4 沉淀塔 7.2 不锈钢 或聚 丙烯 材料，直 径1 m 2 m，高 3 m 3.5 m，上半部 分圆 筒状，下半 部 分漏斗 状。设 进水 口、溢水口、排 粪口。增氧设 备 7.3 增氧机 配置数 量和 类型应 符合池 塘面积 和养 殖生产 要求。养殖池 塘配 置水车 式增氧 机2 台、叶 轮 式增氧机1台，水车 式增 氧机 应同一 方向 安装 在距 池边1 m2 m 处，叶 轮式 增氧 机 安装在 池塘 中心 位置。生态净化 池每667 m2配备0.5 kW叶轮 式增 氧机。水泵、管道 泵 7.4 在生态 净化 池末 端距 水面 下0.5 m位 置安 装水 泵2台（一用 一备），用管 道连 接到养 殖池 塘，沿 池 边切线方 向进 水。1台 水泵 放 入垂直 管道 底部，1 台管 道 泵连接 鱼粪 集排 装置 和沉 淀塔。智能设 备 7.5 安装水 质监 测、增氧、投 饲和鱼 粪集 排等 智能 控制 设备。标识、标志 7.6 养殖区 周边 设立 生产 标识 和安全 警示 标志。DB41/T 2223 2022 5 A A 附录A（资料 性）漏斗型 池塘 生态 循环 路径 示意图 图A.1 给出 了漏 斗型 池塘 生 态循环 路径 示意 图。标引序号说明：1 尾水；2 清水；3 鱼粪水；4 鱼粪；5 过滤坝；6 水泵。图A.1 生态循 环路 径示 意图DB41/T 2223 2022 6 B B 附录B（资料 性）漏斗型 池塘 剖面 示意 图 图B.1 给出 了漏 斗型 池塘 剖 面示意 图。标引序号说明：1 漏斗型池塘；6 鱼粪集排装置；2 第一层拦鱼网；7 溢水口；3 第二层拦鱼网；8 沉淀塔；4 钢构大棚；9 溢水口；5 垂直管道；10 鱼粪发酵通道。图B.1 漏斗型 池塘 剖面 示意 图
