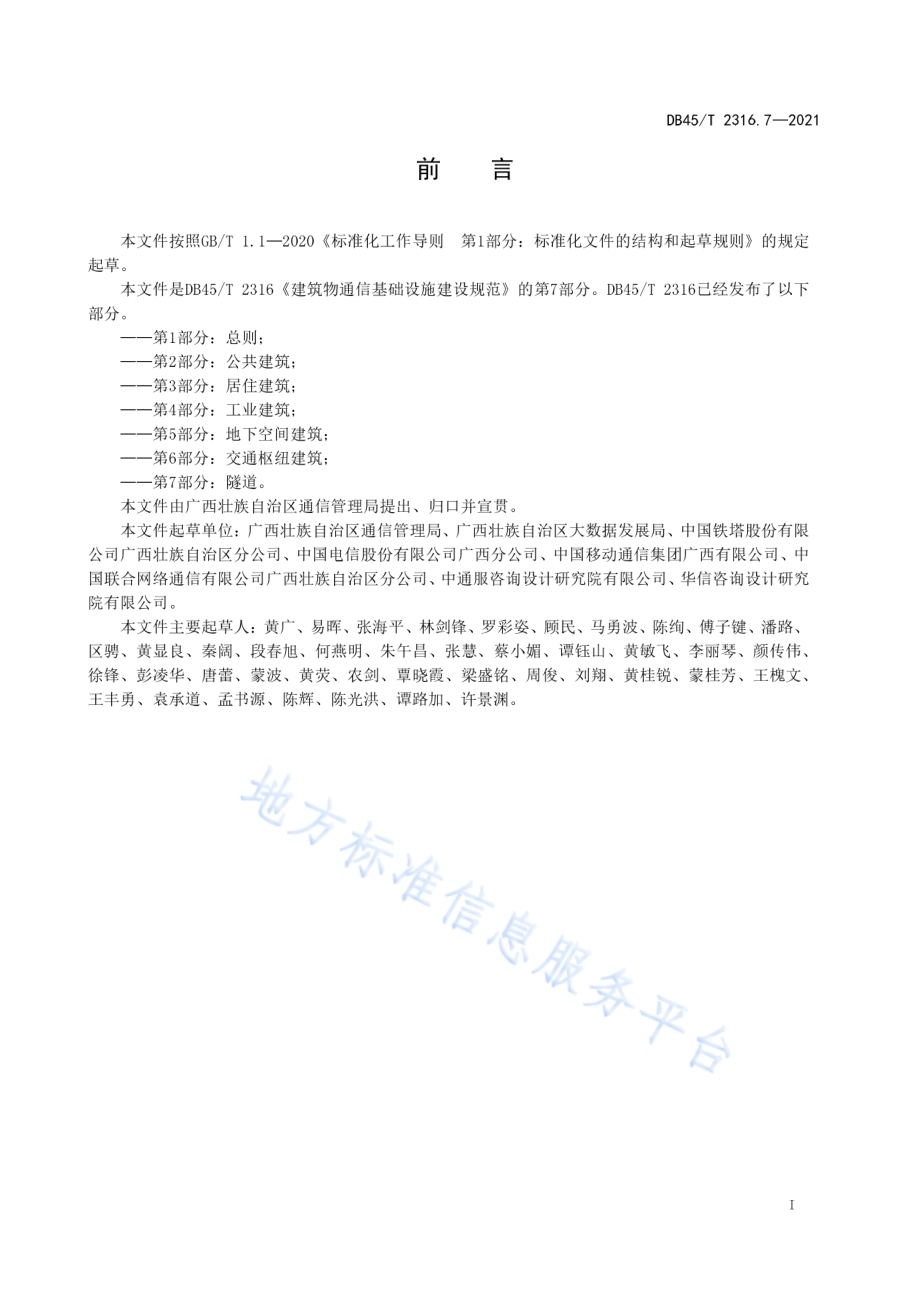

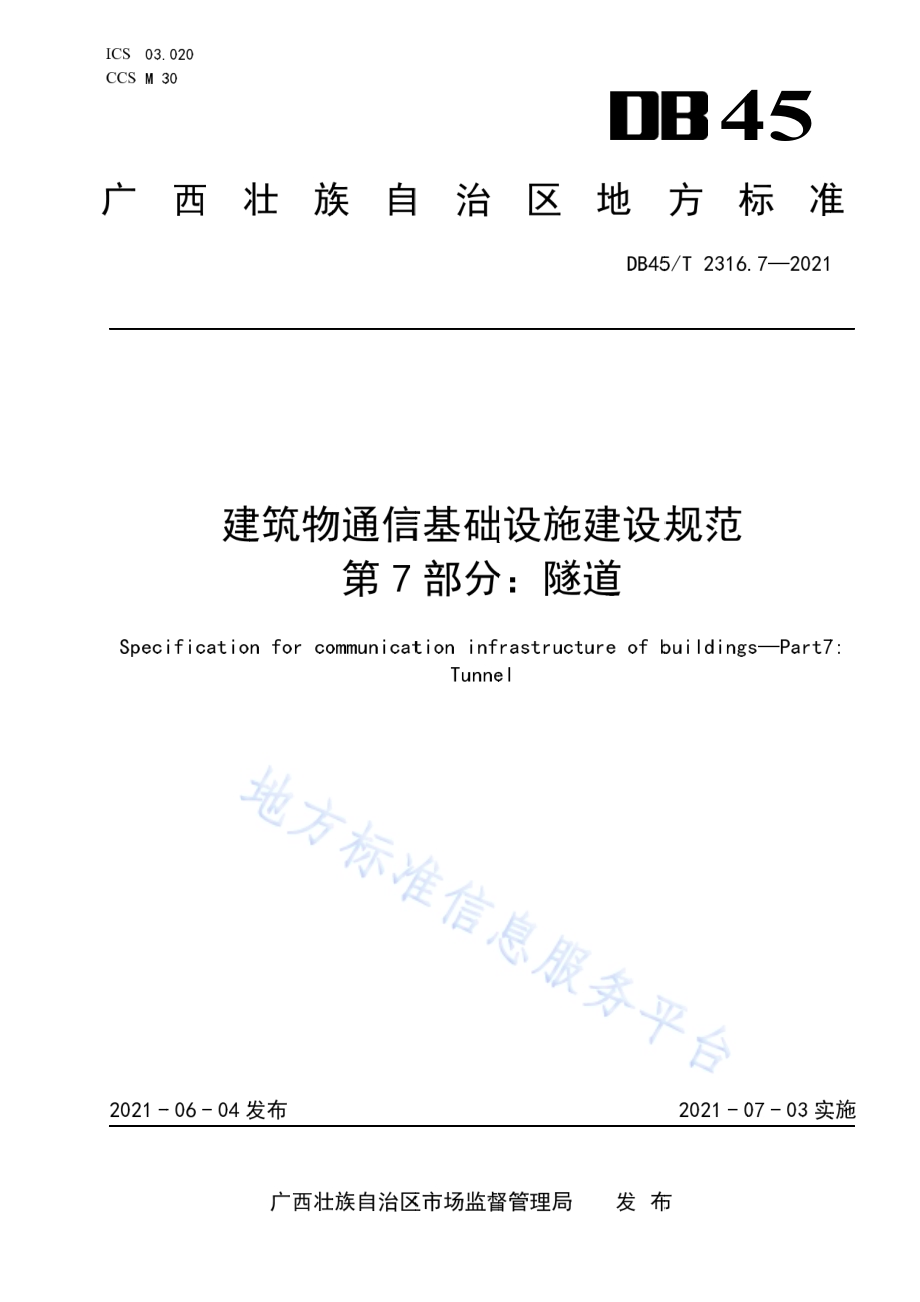

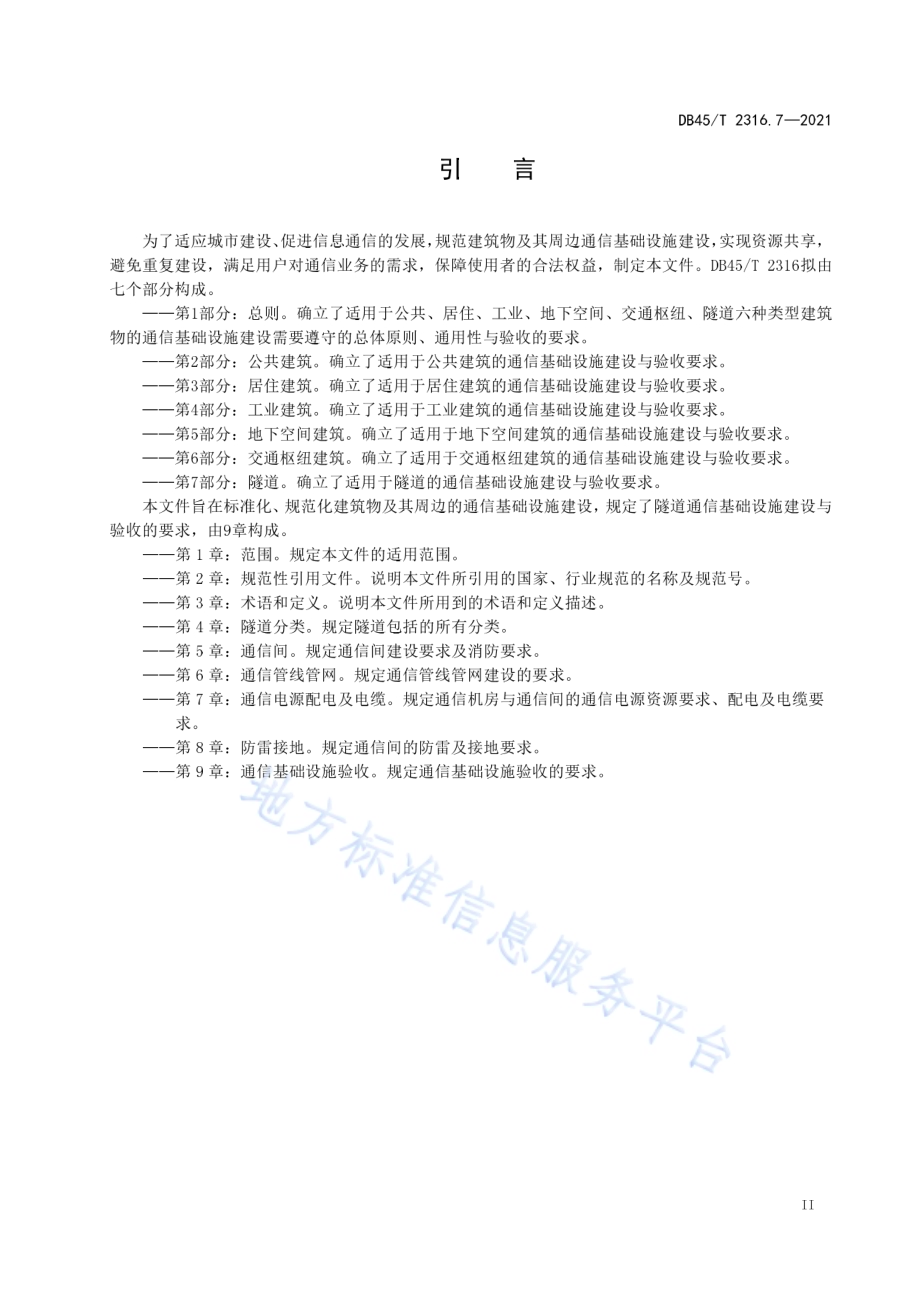

ICS 03S M 3 广 Spec2021-02 0 3 0 西 壮 建 ificatio-06-04 发 壮族建 筑 物 n for c o 发 布 广西 壮 族 自 物 通 信 第7o mmunica t 壮 族自治 区 自 治 信 基 础 部 分 t ion infTunn e 区 市场监 督 区 础 设施分：隧rastruc t e l 督 管理局 地 DB4 5 建设 规 道 t ure of b 发 布 4方 标 5/T 2316规范 b uilding2021-0 布 45 标准.7 2021 s Part 7 0 7-03 实 准 7:实 施DB 45/T 2 31 6.7 20 21 II 前言 本文件按照GB/T 1.12 0 20标准化工作导则 第1部分：标 准化文件的 结构和起草 规则的规 定 起草。本文件是DB4 5/T 2 31 6建筑物通信 基础设施建 设规范的 第7部分。DB45/T 23 16已 经发布了以 下 部分。第1部分：总则；第2部分：公共建筑；第3部分：居住建筑；第4部分：工业建筑；第5部分：地下空间建筑；第6部分：交通枢纽建筑；第7部分：隧道。本文件由广西壮族自治区通信管理局提出、归口并宣贯。本文件起草单位：广西壮族自治区通信管理局、广西壮族自治区大数据发展局、中国铁塔股份有限 公司广西壮族自治区分公司、中国电信股份有限公司广西分公司、中国移动通信集团广西有限公司、中 国联合网络通信有限公司广西壮族自治区分公司、中通服咨询设计研究院有限公司、华信咨询设计研究 院有限公司。本文件主要起草人：黄 广、易晖、张 海平、林剑 锋、罗彩姿、顾民、马勇 波、陈绚、傅 子键、潘路、区骋、黄显 良、秦阔、段春旭、何 燕明、朱午 昌、张慧、蔡小媚、谭 钰山、黄敏 飞、李丽琴、颜传伟、徐锋、彭凌 华、唐蕾、蒙波、黄荧、农剑、覃 晓霞、梁盛 铭、周俊、刘翔、黄桂 锐、蒙桂芳、王槐文、王丰勇、袁承道、孟书源、陈辉、陈光洪、谭路加、许景渊。DB 45/T 2 31 6.7 20 21 III 引言 为了适应城市建设、促进信息通信的发展，规范建筑物及其周 边 通信基础设施建设，实现资 源共 享，避免重复 建设，满足 用 户对 通信业 务 的 需求，保障使 用 者 的合 法权益，制 定本文 件。DB4 5/T 23 16 拟 由 七个 部分构 成。第1部分：总则。确立 了适用 于 公共、居住、工业、地 下空间、交 通枢纽、隧 道 六种 类 型 建筑 物的通信基础设施建设 需 要 遵守 的总 体原 则、通用性 与 验收的要 求。第2部分：公共建筑。确立 了适用 于 公共建筑的通信基础设施建设 与 验收要 求。第3部分：居住建筑。确立 了适用 于 居住建筑的通信基础设施建设 与 验收要 求。第4部分：工业建筑。确立 了适用 于 工业建筑的通信基础设施建设 与 验收要 求。第5部分：地下空间建筑。确立 了适用 于 地下空间建筑的通信基础设施建设 与 验收要 求。第6部分：交通枢纽建筑。确立 了适用 于 交通枢纽建筑的通信基础设施建设 与 验收要 求。第7部分：隧道。确立 了适用 于 隧道的通信基础设施建设 与 验收要 求。本文件 旨在 标准化、规范化建筑物及其周 边 的通信基础设施建设，规定了隧道通信基础设施建设 与 验收的要 求，由9 章 构 成。第1 章：范 围。规定本文件的适用范围。第2 章：规 范性引用文件。说 明本文件 所 引用的国 家、行 业规范的 名称 及规范 号。第3 章：术 语和定义。说 明本文件 所 用 到 的术语和定义 描述。第4 章：隧 道分类。规定隧道 包括 的 所 有分类。第5 章：通 信间。规定通信间建设要 求 及 消 防要 求。第6 章：通 信管线管网。规定通信管线管网建设的要 求。第7 章：通 信电源配电及电缆。规定通信 机房与 通信间的通信电源 资 源要 求、配电及电缆要 求。第8 章：防 雷接地。规定通信间的防雷及接地要 求。第9 章：通 信基础设施验收。规定通信基础设施验收的要 求。DB 45/T 2 31 6.7 20 21 1 建筑物通信基础设施建设规范 第 7 部分：隧道 1 范围 本文件规定了隧道包括通信间、通信管线管网、通信电源配电及电缆、防雷接地的通信基础设施建 设与验收的要求。本文件适用于隧道通信基础设施的设计、施工和验收。2 规范性引用文件 下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。其中，注日期的引用文件，仅该日期对应的版本适用于本文件；不注日期的引用文件，其最新版本（包括所有的修改单）适用于本 文件。DB 45/T 2 31 6.1 建筑物 通信基础设施建设规范 第1部分：总则 3 术语和定义 本文件没有需要界定的术语和定义。4 隧道分类 隧道包括公路隧道、铁路隧道和其他使用功能隧道。5 通信间 5.1 通信间建设 5.1.1 通信间数量及面积布置根据隧道长度确定，见表 1。只设 置 1 个通信 间时，应布置在隧道的中 段区域；设置 2 个通信 间时，应布置在 隧道的三等分区域。表1 通信间面积尺寸和数量要求 隧道长度（km）通信间面积（m 2）通信间净宽度（m）通信间数量 12 6 2 1 1224 6 2 2 5.1.2 通信间平面宜采用矩形。5.1.3 通信间所有管道应提前做好防鼠措施。5.1.4 其他要求按照 DB 45/T 2 3 16.1 相关规 定。DB 45/T 2 31 6.7 20 21 2 5.2 通信间消防要求 5.2.1 通信间 内宜 配 备气体灭火器 和防 毒面具。5.2.2 通信间其 他消 防要 求 按照 DB 45/T 2 3 16.1 相关 规 定。6 通信管线管网 6.1.1 隧道 内 建设 槽 道 时 应 预留满足不少于 4 家 电信业 务 经 营者 通信业 务需 要的光（电）缆 敷 设位 置。预留 的 槽 道 尺寸 规 格不 小 于 32 0 mm 32 0 mm。6.1.2 隧道 内若未 建设 槽 道，则应 在 隧道 壁上 的 托臂（支架）预留不少于 4 家 电信业 务 经 营者 通信业 务需 要的光（电）缆 敷 设位 置。预留 的 托臂（支架）尺寸 规 格 为1 排 支架长度 为3 5 0 mm 支架 或 2 排支 架长度 为2 5 0 mm 的 支架。7 通信电源配电及电缆 7.1 用电输入及应急电源接入要求 7.1.1 市电接 入：根 据隧道 长度、覆盖场 景及其通信 设 备 配 置 规 模，隧道应 预留两 路（即 一 主 一备）一级负荷等级 电源（即 本隧道 内最高负荷等级 电源）输入 通信间，对 应的通信间用电 负荷 及电源 输入 配 置 要 求 应 符 合 表 2要 求。7.1.2 应 急 电源接 入：如 隧道 配 置 有 后备 应 急 电源 系统，宜向 通 信基础设施 建设 方开放 使 用。隧道 通 信间 宜预留一 路应 急 电源 输入，且容量 应 与对 应的用电 输入容量相一致，对 应的隧道通信间用电 负荷 及 应 急 电源接 入 应 符 合 表 2要 求。表2 隧道通信间的用电输入/应急电源接入要求 资源需求 序号 场景 隧道长度 L（km）机房类型 机房数量（个）用电负荷容量要 求（kW）用电输入/应急电源接 入要求（kVA）Z71 3 家 4G 共享 12 通信间 1 3 10 Z72 4 家 5G 共享 通信间 1 24 45 Z73 3家4 G共 享+4家5G 共享 通信间 1 34 80 Z81 3 家 4G 共享 1224 通信间 2 7 20 Z82 4 家 5G 共享 通信间 2 35 80 Z83 3家4 G共 享+4家5G 共享 通信间 2 52 120 注：当L24 km时，每24 km为一区 间，按上表的要求独立设置用电输入/应急电源接入。7.1.3 其 他 要 求 按照 DB 45/T 2 3 16.1 相关 规 定。7.2 通信配电及电缆要求 7.2.1 配电 7.2.1.1 隧道通信间应配 置 有 相 应的 一级负荷 配电 箱，配电 箱输入 应 符 合 表 3 对 应用电 输入 要 求 的 容 量 配 置 要 求，且不少于 1 路市电 与 1路 应 急 电源 输入。DB 45/T 2 31 6.7 20 21 3 表3 隧道通信间的一级负荷配电箱输入要求 资源需求 序号 场景 隧道长度 L（km）机房类型 机房数量（个）配电箱要求（kVA）Z71 3 家 4G 共享 12 通信间 1 10 Z72 4 家 5G 共享 通信间 1 45 Z73 3 家 4G 共享+4 家 5G 共享 通信间 1 80 Z81 3 家 4G 共享 1224 通信间 2 20 Z82 4 家 5G 共享 通信间 2 80 Z83 3 家 4G 共享+4 家 5G 共享 通信间 2 120 7.2.1.2 隧道通信间配置的一级负荷配电箱输入与输出分路开关容量及数量应符合表 4要 求。表4 隧道通信间的一级负荷配电箱输入与输出分路要求 建筑物机房 类型 配电箱用电输 入要求（kVA）配电箱 输入分路 配电箱标配输出分路 配电箱预留输出分路 通信间 10 自动切换装置 2 路32/4P 32/3P1（开关电源），32/3P2（空调），20/1P4（插座），16/1P2（照明）32/3P2（备用）16/1P 2（备用）通信间 20 自动切换装置 2 路40/4P 32/3P1（开关电源），32/3P2（空调），20/1P4（插座），16/1P2（照明）32/3P2（备用）16/1P 2（备用）通信间 45 自动切换装置2 路100/4P 80/3P2（UPS），100/3P1（开关电源），32/3P2（空调），16/1P 4（插座），16/1P4（照明）100/3P2（备用），32/3P 2（备用），16/1P 2（备用）通信间 80 自动切换装置2 路160/4P 125/3P2（UPS），125/3P1（开关电源），32/3P2（空调），16/1P 4（插座），16/1P4（照明）100/3P2（备用），32/3P 2（备用），16/1P 2（备用）通信间 120 自动切换装置 2 路200/4P 1253P2（UPS），125/3P1（开关电源），32/3P2（空调），16/1P4（插座），16/1P 4（照明）125/3P2（备用），32/3P 2（备用），16/1P 2（备用）7.2.1.3 其他要求按照 DB 45/T 2 3 16.1 相关规 定。7.2.2 电缆 7.2.2.1 输入进线电 缆规格：隧 道通信间的 配电箱输入 进线电缆应 依据用电输 入容量及路 数选型，选 型规格应符合表 5要 求。DB 45/T 2 31 6.7 20 21 4 表5 隧道通信间的一级负荷配电箱输入进线电缆要求 用电输入要求（kVA）配电箱输入分路 配电箱输入进线线缆要求 10 自动切换装置 2 路32/4P 两路 4+1 芯铜 芯电力电缆 44+12.5 20 自动切换装置 2 路40/4P 两路 4+1 芯铜 芯电力电缆 46+14 45 自动切换装置 2 路100/4P 两路 4+1 芯铜 芯电力电缆 435+116 80 自动切换装置 2 路160/4P 两路 4+1 芯铜 芯电力电缆 470+135 120 自动切换装置 2 路200/4P 两路 4+1 芯铜 芯电力电缆 4120+170 7.2.2.2 其 他 要 求 按照 DB 45/T 2 3 16.1 相关 规 定。8 防雷接地 防雷接地要 求 按照DB 45/T 23 16.1 相关 规定。9 通信基础设施验收 通信基础设施验收要 求 按照DB 45/T 23 16.1 相关 规定。1 2 3 4 5 6 7 8 9 1 01 1 GB/T 14 0 4 GB 5 005 4 GB 5 021 7 GB 5 031 1 GB 5 035 2 GB 5 037 3 GB 5 084 6 GB 5 084 7 YD 5 003 Y D/T 5 1 6 Y D 517 8 4 8.2 2 020 20 11 低 压 20 18 电 力 20 16 综 合 20 19 民 用 20 19 通 信 20 12 住 宅 20 12 住 宅 20 14 通 信 6 2 20 17 通 20 17 通 信 参 低压开关 设 压 配电设计 规 力 工程电缆 设 合 布线系统 工 用 建筑设计 统 信 管道与通 道 宅 区和住宅 建 宅 区和住宅 建 信 建筑工程 设 通 信管道横 断 信 管道人孔 和 参 考文设 备和控制 设 规 范 设 计标准 工 程设计规 范 统 一标准 道 工程设计 标 建 筑内光纤 到 建 筑内光纤 到 设 计规范 断 面图集 和 手孔图集 献 设 备 第 2部 分 范 标 准 到 户通信设 施 到 户通信工 程 分：断路器 施 工程设计 规 程 施工及验 收 DB 45/T 2 3 规 范 收 规范 3 16.7 20 215 中华人民共和国广西地方标准 建筑物通信基础设施建设规范 第 7 部分：隧道 DB 45/T 2316.7 2021 广西壮族自治区市场监督管理局统一印刷 版权专有 侵权必究
