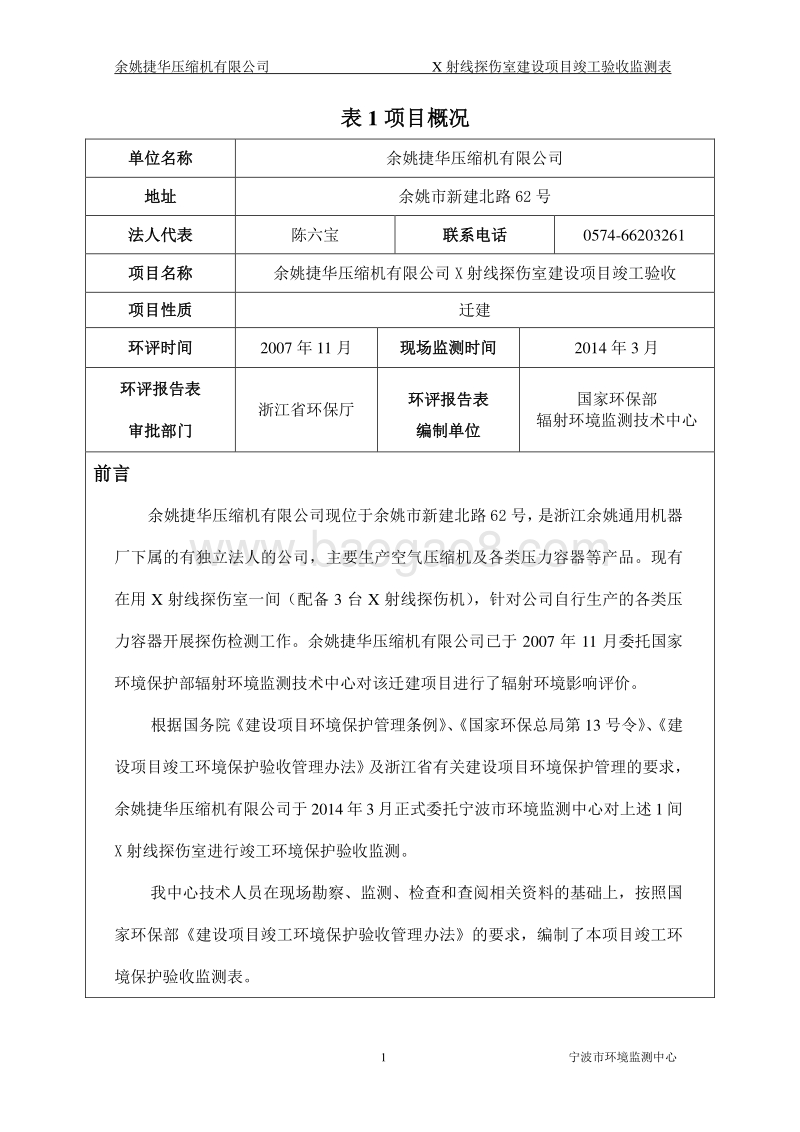

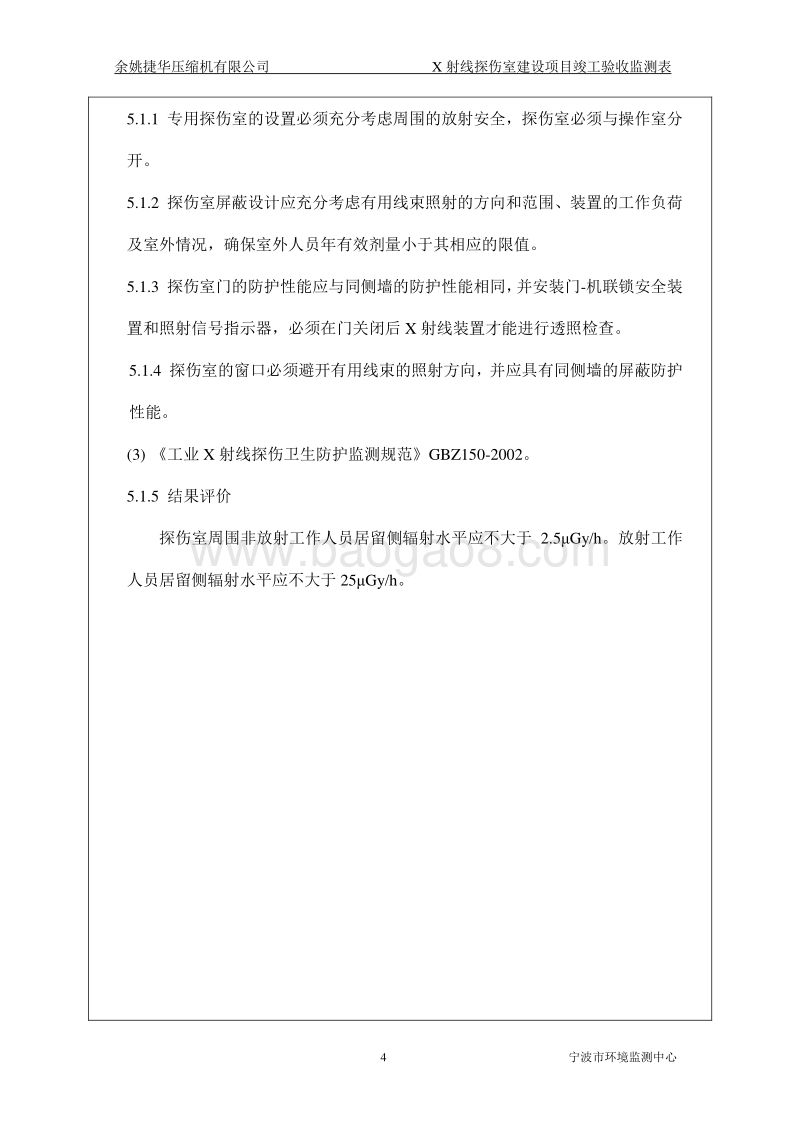

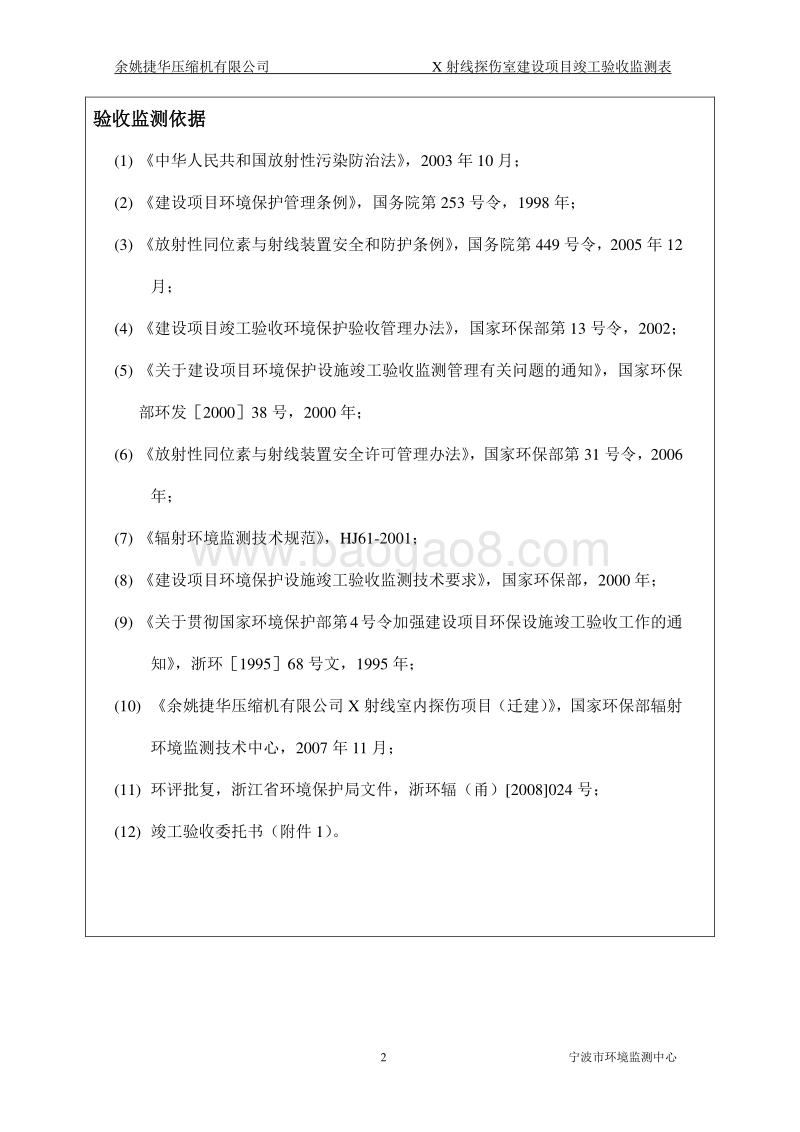

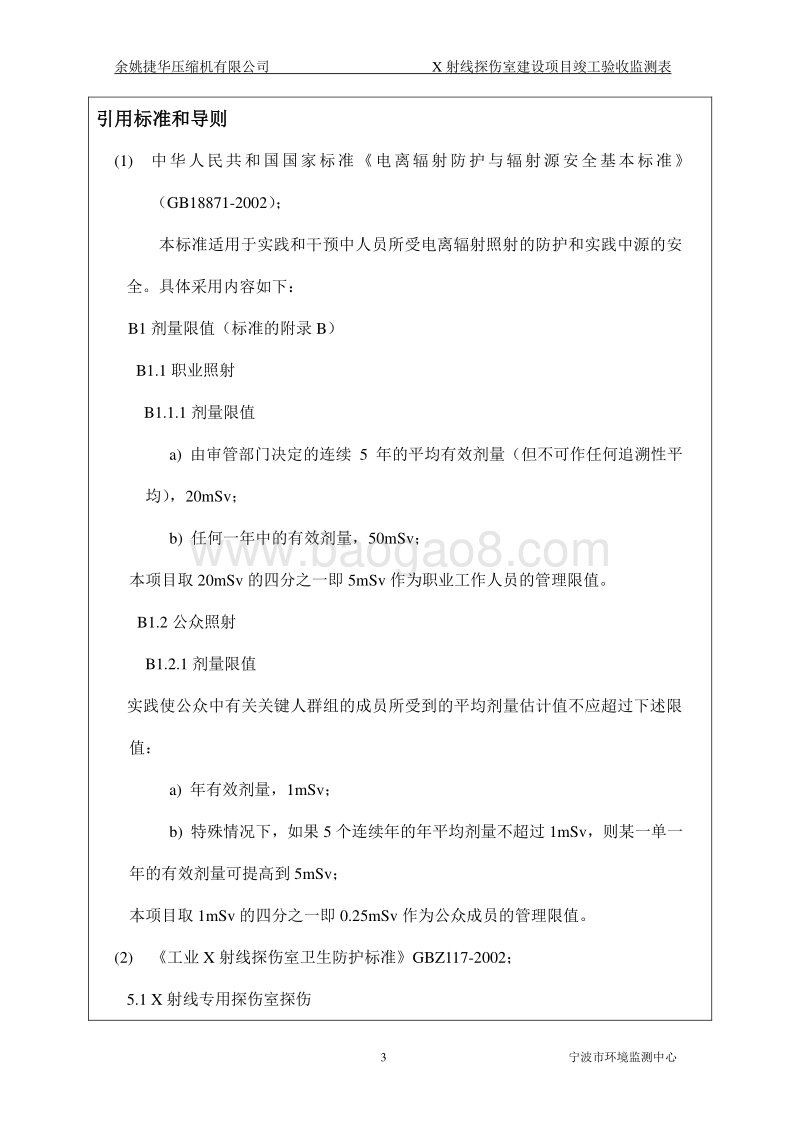

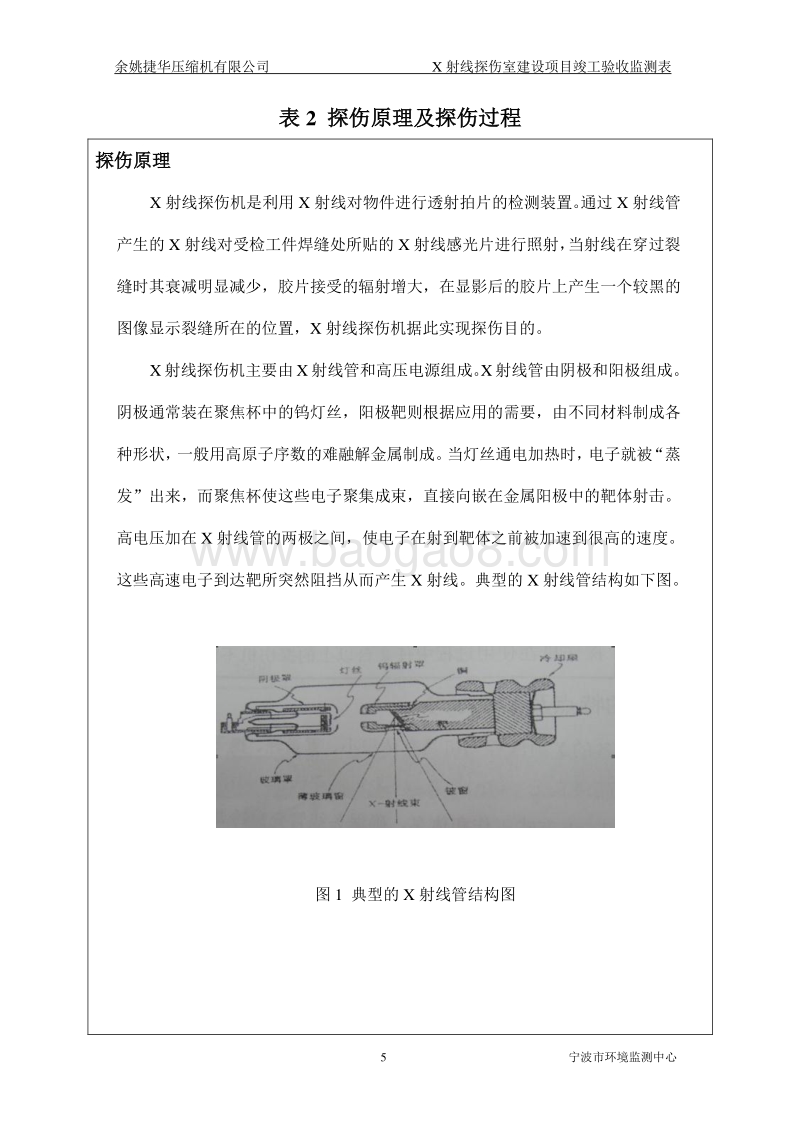

余姚捷华压 缩机有限公司 X 射线探伤室 建设项目竣工验收 监测表 1 宁波市环境监测中心 表 1 项目概况 单位名称 余姚捷华压缩机 有限公司 地址 余姚市新建北路 62 号 法人代表 陈六宝 联系电话 0574-66203261 项目名称 余姚捷华压缩机有限公司 X 射线探伤室 建设项目竣工验收 项目性质 迁建 环评时间 2007 年 11 月 现场监测时间 2014 年 3 月 环评报告表 审批部门 浙江省环保厅 环评报告表 编制单位 国家环保 部 辐射环境监测技术中心 前言 余姚捷华压缩机 有限公司 现位于 余姚市新建北路 62 号 ， 是浙江余姚通用机器厂下属的有独立法人的公司， 主要生产空气压缩机及各类压力容器等产 品。 现有在用 X 射线探伤室一间（配备 3 台 X 射 线探伤机），针对公司自行生产的各类压力容器开展探伤检测工作 。 余姚捷华压缩机 有限公司 已于 2007 年 11 月委托国家环境保护部辐射环境监测技术中心对该迁建项目进行了辐射环境影响评价。 根据国务院建设项目环境保护管理条例、 国家环保总局第 13 号令 、 建设项目竣工环境保护验收管理办法及浙江省有关建设项目环境保护管理的要求，余姚捷华压缩机 有限公司 于 2014 年 3 月正式委托宁波市环境监测中心 对 上述 1 间X 射线探伤室 进行竣工环境保护验收监测。 我中心 技术人员 在现场勘察、监测、检 查和查阅相关资料的基础上，按照国家环保 部 建设项目竣工环境保 护验收管理办法的要求，编制了本项目竣工环境保护验收监测表 。 余姚捷华压 缩机有限公司 X 射线探伤室 建设项目竣工验收 监测表 2 宁波市环境监测中心 验收监测依据 (1) 中华人民共和国放射性污染防治法， 2003 年 10 月； (2) 建设项目环境保护管理条例，国务院第 253 号令 ， 1998 年； (3) 放射性同位素与射线装置安全和防护条例，国务院第 449 号令， 2005 年 12月； (4) 建设项目竣工验收环境保护验收管理办法，国家环保 部 第 13 号令， 2002； (5) 关于建设项目环境保护设施竣工验收监测管理有关问题的通知，国家环保部 环发 2000 38 号， 2000 年； (6) 放射性同位素与射线装置安全许可管理办法，国家环保 部 第 31 号令， 2006年； (7) 辐射环境监测技术规范， HJ61-2001； (8) 建设项目环境保护设施竣工验收监测技术要求，国家环保 部 ， 2000 年； (9) 关于贯彻国家环境保护 部 第 4号令加强建设项目环保设施竣工验收工作的通知，浙环 1995 68 号文， 1995 年； (10) 余姚捷华压缩机 有限公司 X 射线 室内 探伤项目（ 迁 建 ） ， 国家环保 部 辐射环境监测技术中心 ， 2007 年 11 月； (11) 环评批复 ， 浙江省环境保护局文件 ， 浙环辐 （甬） 2008024 号 ； (12) 竣工验收委托书 （附件 1） 。 余姚捷华压 缩机有限公司 X 射线探伤室 建设项目竣工验收 监测表 3 宁波市环境监测中心 引用 标准 和导则 (1) 中华人民共和国国家标准电离辐射防护与辐射源安全基本标准（ GB18871-2002） ； 本标准适用于实践和干预中人员所受电离辐射照射的防护和实践中源的安全。 具体采用内容如下： B1 剂量限值（标准的附录 B） B1.1 职业照射 B1.1.1 剂量限值 a) 由审管部门决定的连续 5 年的平均有效剂量（但不可作任何追溯性平均）， 20mSv； b) 任何一年中的有效剂量， 50mSv； 本项目取 20mSv 的四分之一即 5mSv 作为职业工作人员的管理限值。 B1.2 公众照射 B1.2.1 剂量限值 实践使公众中有关关键人群组的成员所受到的平均剂量估计值不应超过下述限值： a) 年有效剂量， 1mSv； b) 特殊情况下，如果 5 个连续年的年平均剂量不超过 1mSv，则某一单一年的有效剂量可提高到 5mSv； 本项目取 1mSv 的四分之一即 0.25mSv 作为公众成员的管理限值。 (2) 工业 X 射线探伤室 卫生防护标准 GBZ117-2002； 5.1 X 射线专用探伤室探伤 余姚捷华压 缩机有限公司 X 射线探伤室 建设项目竣工验收 监测表 4 宁波市环境监测中心 5.1.1 专用探伤室的设置必须充分考虑周围的放射安全，探伤室必须与操作室分开。 5.1.2 探伤室屏蔽设计应充分考虑有用线束照射的方向和范 围、装置的工作负荷及室外情况，确保室外人员年有效剂量小于其相应的限值。 5.1.3 探伤室门的防护性能应与同侧墙的防护性能相同，并安装门 -机联锁安全装置和照射信号指示器，必须在门关闭后 X 射线装置才能进行透照检查。 5.1.4 探伤室的窗口必须避开有用线束的照射方向，并应具有同侧墙的屏蔽防护性能。 (3) 工业 X 射线探伤卫生防护监测规范 GBZ150-2002。 5.1.5 结果评价 探伤室周围非放射工作人员居留侧辐射水平应不大于 2.5Gy/h。放射工作人员居留侧辐射水平应不大于 25Gy/h。 余姚捷华压 缩机有限公司 X 射线探伤室 建设项目竣工验收 监测表 5 宁波市环境监测中心 表 2 探伤原理及探伤过程 探伤原理 X 射线探伤机是利用 X 射线对物件进行透射拍片的检测装置。通过 X 射线管产生的 X 射线对受检工件焊缝处所贴的 X 射线感光片进行照射，当射线在穿过裂缝时其衰减明显减少，胶片接受的辐射增大，在显影后的胶片上产生一个较黑的图像显示裂缝所在的位置， X 射线探伤机据此实现探伤目的。 X 射线探伤机主要由 X 射线管和高压电源组成。 X 射线管由阴极和阳极组成。阴极通常装在聚焦杯中的钨灯丝，阳极靶则根据应用的需要，由不同材料制成各种形状，一般用高原子序数的难融解金属制成。当灯丝通电加热时，电子就被“ 蒸发”出来，而聚焦杯使这些电子聚集成束，直接向嵌在金属阳极中的靶体射击。高电压加在 X 射线管的两极之间，使电子在射到靶体之前被加速到很高的速度。这些高速电子到达靶所突然阻挡从而产生 X 射线。典型的 X 射线管结构如下图。 图 1 典型的 X 射线管结构图 余姚捷华压 缩机有限公司 X 射线探伤室 建设项目竣工验收 监测表 6 宁波市环境监测中心 探伤过程 该公司射线探伤均在固定的曝光室内，曝光室与车间相通，将需要进行射线探伤的工件放置于平板小车，送入曝光室，设置适当位置，在工件待检部位布设X 射线胶片并加以编号，检查无误，工作人员撤离曝光室，并将工件门关闭，然后根据探伤工件材质厚度、待检部位、检查性 质等因素调节相应管电压、管电流和曝光时间等，检查无误即进行曝光，当达到预定照射时间后，关闭电源，工作人员进入曝光室，从探伤工件上取下已经曝光的 X 片，待暗室冲洗处理后给与评片，完成一次探伤。 探伤工艺 工件就位 探伤部位标记 安放胶片 胶片冲洗 拍片操作 打开电源 评片 合格 不合格 成品 返修 图 2 探伤工艺流程图 余姚捷华压 缩机有限公司 X 射线探伤室 建设项目竣工验收 监测表 7 宁波市环境监测中心 表 3 污染源分析 主要放射性污染源和污染途径（正常工况和事故工况） 一、 污染因子 由 X 射线探伤机的工作原理可知， X 射线是随机器的开关而产生 或 消失。本项目使用的 X 射线探伤机只有在开机并处于出线状态时（曝光状态）才会发出 X射线。因此，在开机曝光期间， X 射线成为污染环境的主要污染因子。 因 X 射线能使空气电离，会产生少量臭氧和氮氧化物，探伤机运行时无其他固体废物产生。 X 射线探伤过程中产生的废显影液及胶片属于国家危险废物名录中感光材料废物 HW16： 约为 100kg/年 ，但无放射性 。 二、 正常工况 X 射线探伤机在对工件进行照射的工况下， X 射线经透射、反射，对作业场所及周围环境产生辐射影响。 三、 事故工况 该公司使用的射线装置属于 II 类射线装置，可能发生的事故工况主要有以下几种情况： X 射线探伤机在对工件进行照射的工况下，门 -机联锁失效，使工作人员误入探伤室，使 其受到额外的照射。 X 射线探伤机在对工件进行照射时，铅防护门未完全关闭，致使其 X 射线泄露到探伤室外面，给周围活动的人员造成不必要的照射。 四、应急预案 一旦发生事故，按照放射性同位素与射线装置安全和防护条例第四十二余姚捷华压 缩机有限公司 X 射线探伤室 建设项目竣工验收 监测表 8 宁波市环境监测中心 之规定，公司应当立即启动本单位的应急方案，采取必要防范措施，并在 2 小时内填写辐射事故初始报告表，并立即向当地环境保护主管部门报告；若 射线装置 丢失，还应报当地公安部门；若造成或可能造成人员超剂量照射的，还应报当地卫生主管部门。 工件门指示标志和警示灯 工作人员门的门机连锁装置 余姚捷华压 缩机有限公司 X 射线探伤室 建设项目竣工验收 监测表 9 宁波市环境监测中心 表 4 监测布点 监测点布置 目前该公司探伤室 内的 X 射线探伤机 型号 分别 为 XX2515 型 （ 停用 ） 、 XX2505型 （ 在用 ） 、 XX1505 型 （ 备用 ） ，均为定向 。在用探伤机 最大管电压和管电流分别是 250kV 和 5mA，根据对该公司调查核实，在平时探伤操作中，探伤机使用的最大管电压为 220kV，最大管电流 5mA，射线的主方向固定朝 西 。 2014 年 3 月 7 日，我中心监测人员对该探伤室进行了验收监测。 为掌握该公司现有的工业 X 射线探伤机在设备正常运行时机房周围的辐射质量现在水平，为竣工验收提供基础数据，根据现场环境状况 ，分别对 工作人员门、机房西 侧 墙、 南侧 墙 、 北侧工件门 及 工作人员可能到达的地方进行开关机状态下的布点监测 ，其中 因 通风口 和电缆沟 管子内有积水 ，未布点 。 如下图。 监测点位示意图 监测点位 N 1# 门 工作人员门 工作台 工件门 探伤机 工件 电缆沟 10# 5# 11# 6# 7#-8# 9# 迷道 门 洗片室 4# 3# 2# 主射方向 余姚捷华压 缩机有限公司 X 射线探伤室 建设项目竣工验收 监测表 10 宁波市环境监测中心 监测仪器与规范 现场监测，每个监测点读取 10 个测量值为一组，取其平均值为最终测量值。监测仪器 为 热电公司产剂量率仪 （ FH40G） ，能量响应为 36KeV-1.3MeV。监测仪器的参数与规范见表 6-1，检定证书 见附件 2。 表 6-1 X-射线剂量率监测仪器参数与规范 仪器名称 X、剂量率仪 仪器型号 FH40G(024871+0860 FHZ602E-10) 生产厂家 热电公司 能量响应 48KeV-4.4MeV 检定证书 上海计量测试技术研究院 （证书编号： 2013H21-10-001018） （有效 期： 2013 年 12 月 24 日 2014 年 12 月 23 日） 监测规范 环境地表 辐射剂量率测定规范（ GB/T14583-93） 辐 射 环 境 监 测 技 术 规 范 （ HJ/T61 -2001） 质量保证 （ 1） 合理布设监测点位，保证各监测点位布设的科学性和可比性。 （ 2） 监测方法采用国家有关部门颁布的标准，监测人员经考核并持有合格证书上岗。 （ 3） 监测仪器每年按规定定期经计量部门检定。检定合格后方可使用。 （ 4） 监测仪器经常参加国内、国际各种比对，我站的比对结果一直良好。 （ 5） 每次测量前、后均检查仪器的工作状态是否良好。 （ 6） 由专业人员按操作规程操作仪器，并做好记录。 （ 7） 监测报告严格实行三级审核制度，经过校对、 审 核，最后由授权签字人审定。 余姚捷华压 缩机有限公司 X 射线探伤室 建设项目竣工验收 监测表 11 宁波市环境监测中心 表 5 监测结果 点位编号 装置 名称型号 主要技术 参数 点位描述 平均辐射剂量率（ nSv/h） 1# X 射线探伤机（定向） XX2505 最大管电压250kV 最大管电流5mA 工作位 关机 173.9 1.7 开机 181.9 3.8 2# 工作人员 门 左门 缝 关机 154.0 4.6 开机 182.2 4.6 3# 工作人员 门 门外 30cm 关机 154.0 4.6 开机 152.1 11.1 4# 工作人员 门 右门缝 关机 154.0 4.6 开机 181.4 6.0 5# 洗片室西侧墙外 30cm 关机 226.3 3.1 开机 212.2 4.5 6# 工件门左门缝 关机 127.8 1.9 开机 187.2 2.1 7# 工件门外 30cm（中） 关机 127.8 1.9 开机 119.7 1.6 8# 工件门下门缝 关机 127.8 1.9 开机 128.5 2.8 9# 工件门右门缝 关机 127.8 1.9 开机 223.4 5.9 10# 西侧墙 外 30cm 关机 180.2 4.4 开机 218.1 3.7 11# 南侧墙 外 30cm 关机 187.6 3.6 开机 158.4 2.0 注： 1.监测结果为 X 射线探伤机曝光时的计数，且未扣除宇宙射线的响应； 2.开机工况： X 射线探伤机的管电压 220kV、 管电流 5mA，射线方向朝西，为空曝状态。 余姚捷华压 缩机有限公司 X 射线探伤室 建设项目竣工验收 监测表 12 宁波市环境监测中心 表 6 分析评价 工作人员附加剂量 根据 调研 余姚捷华压缩机 有限公司正常生产工况下 ： 1.生产周期期间 探伤室每天平均探伤检查 10 个（套）压力容器，每个 (套 )压力容器的平均出线检查时间为 25 分钟，共计 4.2 个小时； 2.每天出线检查期间，操作人 员在 工作 位 （ 1#） 最多 停留时间为 4.2 小时（该处的剂量率取 0.1819Sv/h）；该探伤室每年 最多 运行250 天， 因此我们对工作人员进行如下附加剂量 保守 估算： 计算公式： 0.1819Sv/h4.2 小时 250 天 =0.191mSv。 由 上述 公式可计算出工作人员在正常运行情况下所受的附加年有效剂量最大约为 0.191mSv，低于辐射工作人员职业照射的剂量管理限值（ 5mSv），符合电离辐射防护与辐射源安全基本标准（ GB18871-2002） 中关于“剂量限制” 的要求 。 公众附加剂量 因工厂有严格的管理制度 ，非辐射工作人员不得进入辐射区域内。另外 工厂管理人员到工作场所检查指导工作时间较短，因此公众成员所接受的附加年有效剂量可忽略不计。 余姚捷华压 缩机有限公司 X 射线探伤室 建设项目竣工验收 监测表 13 宁波市环境监测中心 表 7 环保检查结果 环保检查结果 根据放射性同位素与射线装置安全和防护条例中对使用单位的要求， 公司 应培植和保持良好的安全文化素质，应采取适当的措施尽可能减少人为错误导致事件和事故的可能性，应使 射线装置 始终处于受保护状态，防止被盗和损坏，应对 射线装置 运用时存在的潜在照射采取相适应的纵深防御措施。为此对 工厂 的辐射环境管理和污染防治措施 进行了检查 。 一 、 组织机构 余姚 捷华压缩机 有限公司 成立了 辐射安全 领导小组， 具体负责 射线装置 的安全、保安工作与工作人员的辐射防护。 二、安全管理制度 公司已制订了 辐射防护管理制度，明确了 探伤装置 管理使用职责，并已将相关制度上墙明示。所制订的制度包括： 1.制度： 人员培训制度 、 放射防护安全管理 制度、 设备检修维护 制度、 岗位职责 、 X 射线装置安全事故应急处置预案 :已符合相关规章制度； 2.规程： X 射线探伤机操作规程 :已符合相关规章制度； 3 辐射工作安全责任书 :已符合相关规章制度。 三、管理制度的落实情况 1从事放射 性工作人员的教育培训。工厂有 2 名放射性工作人员，均 于 2011 年 3月 14 日 在浙江省辐射站 参加辐射安全与防护培训学习， 并取得合格证。 2个人剂量和健康检查管理。 已按照放射性同性同位素与射线装置安全和防护条例中对放射工作人员进行个人剂量监测的规定，为工作人员配置了个人剂量仪 ，并 建余姚捷华压 缩机有限公司 X 射线探伤室 建设项目竣工验收 监测表 14 宁波市环境监测中心 立了 个 人剂量 、体检 档案 。 3电离辐射标志和警戒线标志。 公司 在通道门口及其他敏感点都设有 明显的电离辐射标志，提醒工作人员注意安全，严禁无关人员进入工作场所。 4 各类辐射防护规章制度。 四、 相关 环评结论及批复的落实情 况 环评批复 落 实情况 1、同意该公司 配置 3 台 X 射线探伤机（ 2 台 XXQ-2515型， 1 台 XXQ-1505 型） 。 公司 现配 X射线探伤机电压等级与批复一致，一台电流减小了。 2 、 严格按照 工业 X 射线探伤卫生防护标准 （ GBZ117-2006）和 报告表 提出的要求进行设计和施工。 各侧屏蔽墙厚度，工件门和工作人员门结构以及通风装置符合设计要求。 3、加强射线装置的安全和防护管理。必须成立辐射防护管理机构，明确各成员职责；制定各项具体可行的辐射安全管理制度、操作规程和监测计划。检修和使用情况有详细的记录。制定辐射事故应急方 案，报当地环保局备案。严格执行各项管理制度、操作规程和监测计划，辐射工作场所设置明显警示标识和中文警示说明，探伤前检查门机联锁装置的有效性和探伤室内人员状况。 公司已按规定成立辐射防护管理组，制定辐射安全管理制度、操作规程等各项制度，门机联锁装置有效，警示标识齐全 4、加强健康管理。 操作人员必须经辐射安全和防护知识培训合格后上岗， 定期进行辐射防护知识的培训和安全教育，检查和评估工作人员的个人剂量 ，建立个人 剂量 档案 ，定期进行身体健康体检 。 操作人员已取得 辐射安全和防护知识培训合格 证，有定期职业健康检查报告。 5、 洗片废液、 废水收集后必有资质单位处置 。 已与母公司签订委托处置协议和工业废物委托处置合同。 余姚捷华压 缩机有限公司 X 射线探伤室 建设项目竣工验收 监测表 15 宁波市环境监测中心 五、监测制度的落实 余姚捷华压缩机 有限公司 已委托 有资质的单位 每年 定期对 X 射线探伤装置 及周围环境辐射水平进行监测，监测数据每年年底向 余姚市 环保局备案。 六、安全评估制度的落实 根据中华人民共和国国务院令第 449 号放射性同位素与射线装置安全和防护条例第三十条的要求， 余姚捷华压缩机 有限公司 已委托 具有相应资质的单位 对 X 射线探伤装置 的安全和防护状况进行年度监测。今后， 公司 在年底针对 射线装置 安全情况做一份年度评估报 告，评估结果在每年年底向市环保局和当地环保局备案，建立评估记录。 七、 射线装置 购买审批 余姚捷华压缩机 有限公司 购置 的 X 射线探伤 装置 均 已向浙江省环保 厅 办理了准购审批手续 。 并在 收到射线装置后 到省环保 厅 办理了备案手续。 八、辐射安全许可证监查 公司已按规定向浙江省环保 厅 申领了辐射安全许可证。 余姚捷华压 缩机有限公司 X 射线探伤室 建设项目竣工验收 监测表 16 宁波市环境监测中心 表 8 验收检查结论 验收监测结论 1 余姚捷华压缩机 有限公司 新建项目从设计、施工到试运行各个阶段中，遵守了建设项目环境保护管理条例的有关规定，执行了环境影响评价制度，编制了环境影响报告表并获批准。 2现场监测结果表明，该项目在正常运行工况下，对辐射工作人员和公众的所受辐射照射分别低于各自的剂量管理限值，符合电离辐射防护与辐射源安全基本标准（ GB18871-2002）的要求。 3该项目 X 射线探伤装置 安全各项辐射安全管理制度基本齐全，从事辐射工作的操作人员也已经过具有专业资质的培训机构的培训。 综上所述， 余姚捷华压缩机 有限公司 ，已基本具备其所从事的辐射活动的技术能力和辐射安全防护措施， 其运行对周围环境产生的影响能符合辐射环境保护的要求 。
