轨道交通工程防水技术规程DB11／T 581-2021.pdf

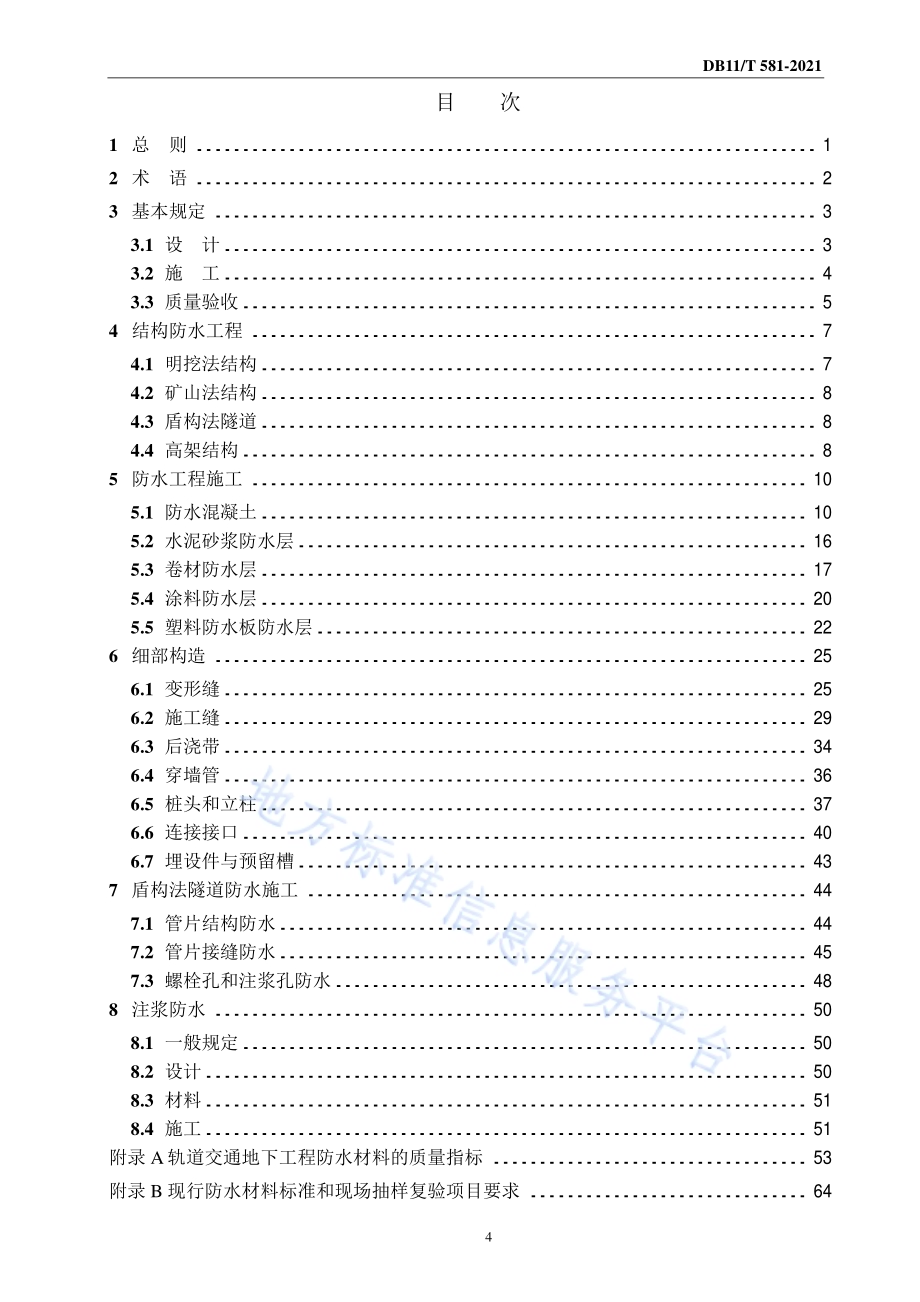

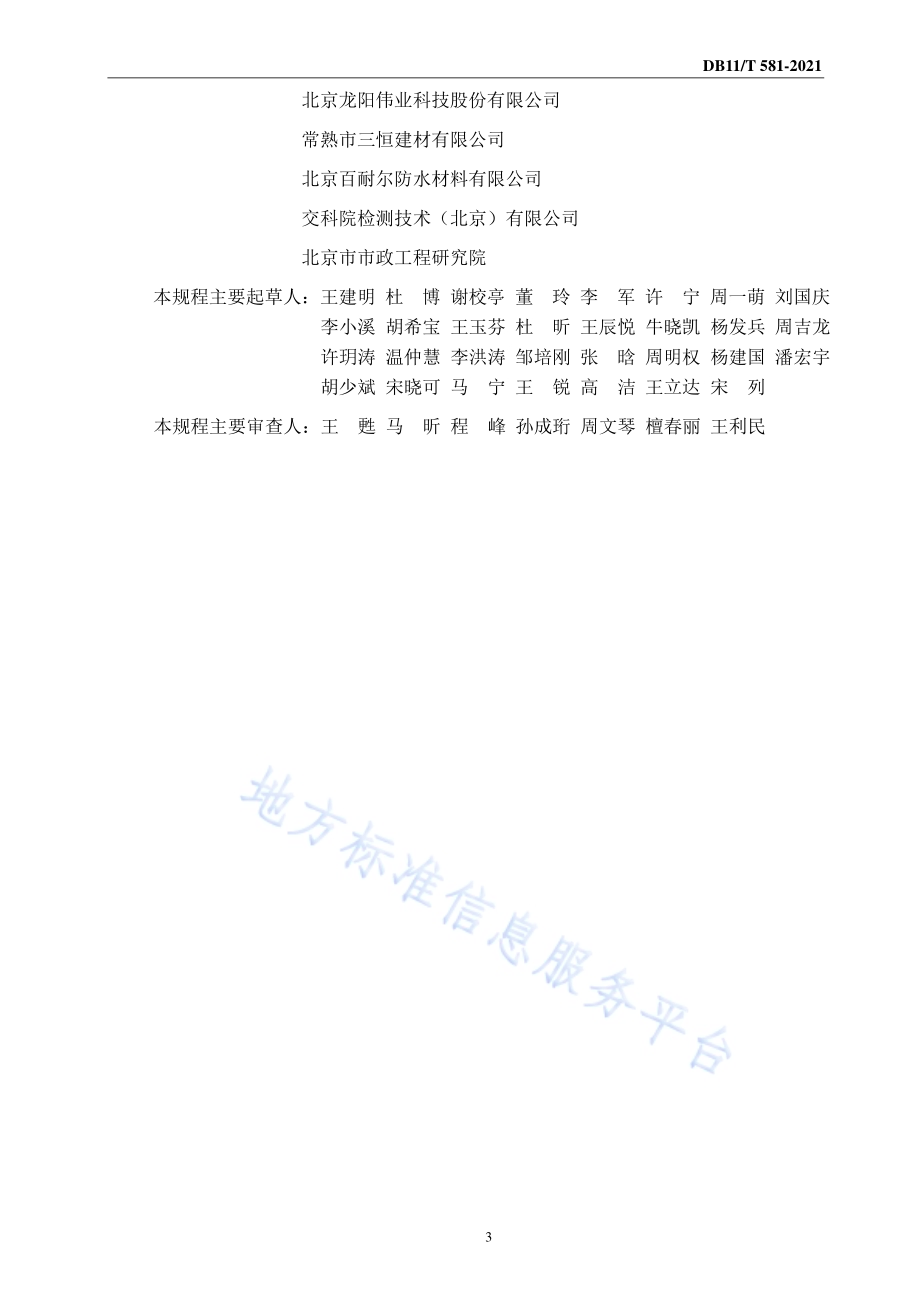

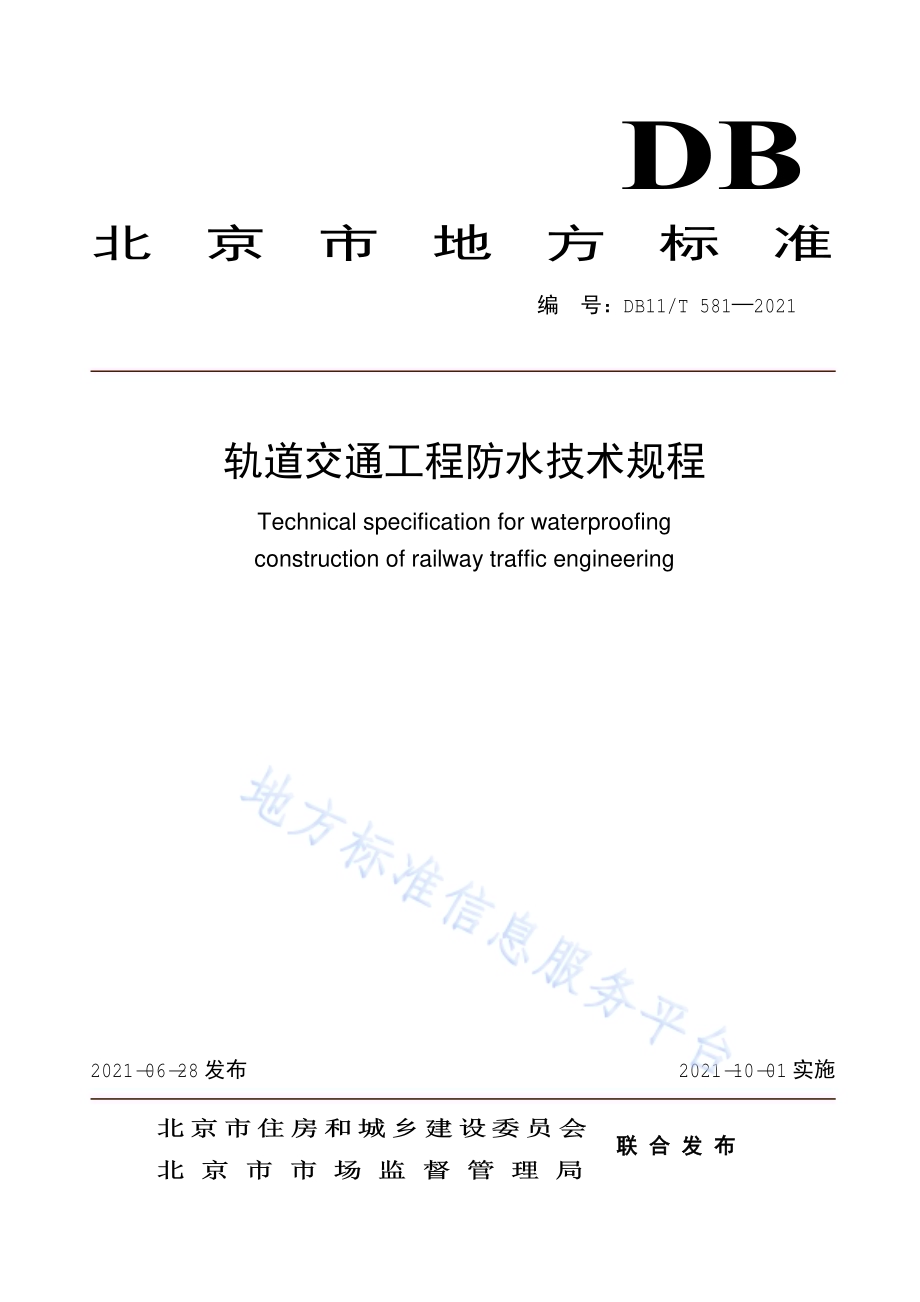

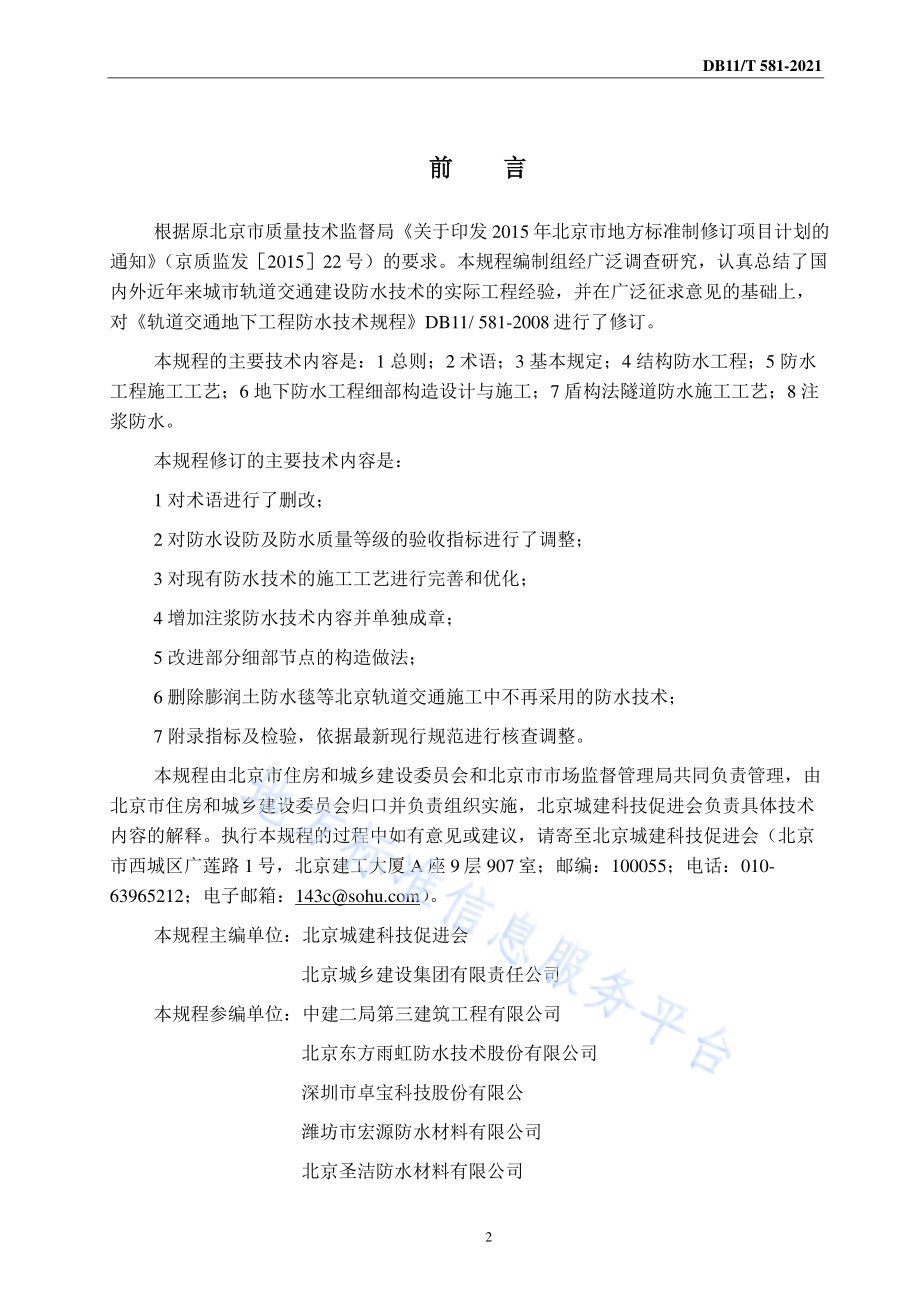

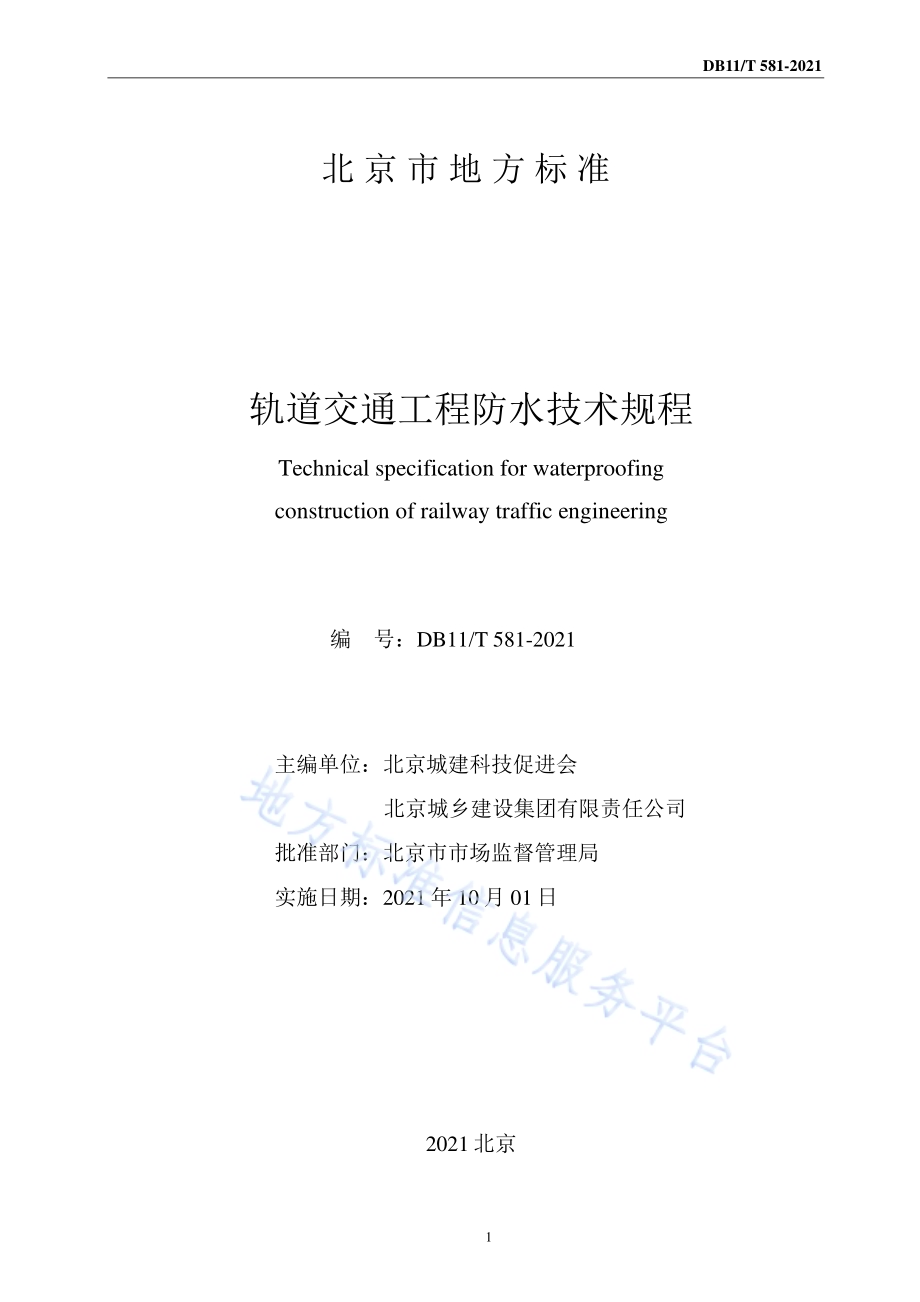

编 号：DB11/T 581 2021 轨道交通工程防水技术规程 Technical specification for waterproofing construction of railway traffic engineering 2021-06-28发布 2021-10-01实施 联 合 发 布 DB11/T 581-2021 1 北 京 市 地 方 标 准 轨道交通工程防水技术规程 Technical specification for waterproofing construction of railway traffic engineering 编 号：DB11/T 581-2021 主编单位：北京城建科技促进会 北京城乡建设集团有限责任公司 批准部门：北京市市场监督管理局 实施日期：2021年 10月 01日 2021北京 DB11/T 581-2021 2 前 言 根据原北京市质量技术监督局关于印发 2015年北京市地方标准制修订项目计划的 通知（京质监发 2015 22号）的要求。本规程编制组经广泛调查研究，认真总 结了国 内外近 年 来 城市轨道交通建设防水技术的实 际 工程经 验，并在 广泛 征 求 意见 的 基础上，对 轨道交通地 下 工程防水技术规程 DB11/581-2008进 行了 修订。本规程的主要技术 内容是：1 总 则；2 术 语；3 基 本规 定；4 结构 防水工程；5 防水 工程施工工 艺；6 地 下 防水工程 细 部 构造 设计 与 施工；7 盾构法隧 道防水施工工 艺；8 注 浆 防水。本规程修订的主要技术 内容是：1 对 术 语 进 行了删改；2 对 防水设防 及 防水质量 等级 的 验收指 标进 行了 调 整；3 对现 有防水技术的施工工 艺 进 行完善和优化；4 增加注浆 防水技术 内容并 单 独成章；5 改 进部 分细 部 节点 的 构造做法；6 删除膨润土 防水 毯等 北京轨道交通施工 中不再采用 的防水技术；7 附录指 标 及检验，依 据 最新现行 规 范 进 行核 查调 整。本规程 由 北京市 住房和 城乡建设 委员 会 和 北京市市场监督管理局 共同负 责管理，由 北京市 住房和 城乡建设 委员 会 归口并负 责组 织 实施，北京城建科技促进会 负 责 具体 技术 内容 的 解释。执行 本规程的 过 程 中如 有 意见 或 建 议，请寄至 北京城建科技促进会（北京 市 西 城 区 广 莲路 1号，北京建工 大厦 A座 9层 907室；邮 编：100055；电话：010-63965212；电子邮箱：）。本规程主编单位：北京城建科技促进会 北京城乡建设集团有限责任公司 本规程 参 编单位：中 建 二 局 第三 建 筑 工程有限公司 北京 东 方 雨虹 防水技术 股份 有限公司 深圳 市 卓宝 科技 股份 有限公 潍坊 市 宏源 防水 材料 有限公司 北京 圣洁 防水 材料 有限公司 DB11/T 581-2021 3 北京 龙阳伟业 科技 股份 有限公司 常熟 市 三恒 建 材 有限公司 北京 百耐尔 防水 材料 有限公司 交科 院 检 测 技术（北京）有限公司 北京市市 政 工程研究 院 本规程主要 起草人：王 建 明 杜 博 谢校亭 董 玲 李 军 许 宁 周一萌 刘 国 庆 李小溪 胡希宝 王玉芬 杜 昕 王辰悦 牛晓凯 杨 发 兵 周吉龙 许玥涛 温仲慧 李 洪 涛 邹培刚 张 晗 周明 权 杨 建 国 潘 宏 宇 胡 少斌 宋 晓 可 马 宁 王 锐 高 洁 王 立达 宋 列 本规程主要 审 查 人：王 甦 马 昕 程 峰 孙 成 珩 周 文琴 檀春丽 王 利民 DB11/T 581-2021 4 目 次 1 总 则.1 2 术 语.2 3 基 本规 定.3 3.1 设 计.3 3.2 施 工.4 3.3 质量 验收.5 4 结构 防水工程.7 4.1 明 挖 法结构.7 4.2 矿山 法结构.8 4.3 盾构法隧 道.8 4.4 高架 结构.8 5 防水工程施工.10 5.1 防水 混凝 土.10 5.2 水 泥砂 浆 防水 层.16 5.3 卷 材 防水 层.17 5.4 涂 料 防水 层.20 5.5 塑 料 防水 板 防水 层.22 6 细 部 构造.25 6.1 变形缝.25 6.2 施工 缝.29 6.3 后浇带.34 6.4 穿墙 管.36 6.5 桩头 和 立柱.37 6.6 连接接 口.40 6.7 埋 设 件 与 预留槽.43 7 盾构法隧 道防水施工.44 7.1 管 片 结构 防水.44 7.2 管 片接缝 防水.45 7.3 螺栓孔 和注浆 孔 防水.48 8 注浆 防水.50 8.1 一 般 规 定.50 8.2 设计.50 8.3 材料.51 8.4 施工.51 附录 A 轨道交通地 下 工程防水 材料 的质量 指 标.53 附录 B 现行 防水 材料 标准 和现 场 抽样复 验 项目要求.64 DB11/T 581-2021 5 本规程 用 词说 明.66 引 用 标准 名 录.67 条文说 明.69 DB11/T 581-2021 6 Contents 1 General provisions 1 2 Terms 2 3 Basic requirements 3 3.1 Design 3 3.2 Construction 4 3.3 Quality acceptance 5 4 Structural waterproofing 7 4.1 Waterproofing of structure by cut-and-cover method 7 4.2 Waterproofing of structure by mining method 8 4.3 Waterproofing of structure by shielding method 8 4.4 Waterproofing of elevated structure 8 5 Construction 10 5.1 Waterproof concrete 10 5.2 Mortar-based waterproof 16 5.3 Sheet membrane waterproof 17 5.4 Coating membrane waterproof 20 5.5 Plastic waterproof board waterproof 22 6 Details 25 6.1 Deformation joint 25 6.2 Construction jiont 29 6.3 Post-pour jiont 34 6.4 Pipeline penetrations 36 6.5 Pile head and lattice column 37 6.6 Passage junction 40 6.7 Preembedded pieces and preformed groove 43 7 Waterproof construction for shielding tunnel 44 7.1 Waterproof of segment 44 7.2 Waterproof of segment jionts 45 7.3 Waterproof of bolt hole and grouting hole 48 8 Grouting 50 DB11/T 581-2021 7 8.1 General 50 8.2 Design 50 8.3 Materials 51 8.4 Construction 51 Appendix A Quality index of waterproof material 53 Appendix B Related standardsand field reinspection items 64 Explanation of wording in this standard 66 List of quoted standards 67 Addition:Explanation of provisions 69 DB11/T 581-2021 1 1 总 则 1.0.1 为保证 轨道交通工程的防水质量，加 强 防水施工 过 程质量 控 制，促进技术进 步，做 到 技术 先 进、经 济合 理、安全环保，制 定 本规程。1.0.2 本规程 适 用 于北京市 行 政区 域 内新 建、改 建 和 扩 建的轨道交通防水工程的设计 和 施工。1.0.3 轨道交通工程防水的设计 和 施工 除 应符合 本规程 外，尚应符合 国 家 及 北京市 现行 有关标准的规 定。DB11/T 581-2021 2 2 术 语 2.0.1 轨道交通工程防水 waterproof of railway traffic engineering 对 轨道交通工程建 构 筑 物 进 行 防水设计、防水施工 等 各 项防水技术工 作 的总 称。2.0.2 明 挖 法 cut and cover method 由 地 面 挖 开 的 基 坑 中 修 筑 地 下结构 的方 法。2.0.3 矿山 法 mining method 修 筑 隧 道的 暗 挖 施工方 法。传统 的 矿山 法指用 钻眼爆破 的施工方 法，又称钻爆 法，现 代 矿山 法 包 括软 土 地 层 浅 埋 暗 挖 法及由 其衍生 的 其他暗 挖 方 法。2.0.4 盾构法 shield method 用盾构 机 修 筑 隧 道的 暗 挖 施工方 法，为 在盾构 钢壳 体 的 保 护 下 进 行 开 挖、推 进、衬砌 和注浆等 作业 的方 法。2.0.5 点 固 定 point fixed 通 过采用 一 定 间距 的 粘 结点 或 机械固 定点 将 防水 卷 材 固 定在基 面 上 的 安 装 方 法。2.0.6 刚 性 防水 层 rigid waterproof layer 具 有 较 高强 度、无延伸能力 的防水 材料，如 无机类 防水 涂 料、防水 砂 浆、防水 混凝 土和 金属 板 材 等构成 的防水 层。2.0.7 柔性 防水 层 flexible waterproof layer 具 有 一 定 柔韧性 和 延伸率 的防水 材料，如 防水 卷 材、有 机类 防水 涂 料 构成 的防水 层。2.0.8 防水 分 区 系统 partitioning waterproofing system with waterstops 将透 过 防水 层 的水限制 在 一 定范 围 内 的防水 措 施。2.0.9 防水 注浆 系统 grouting system for waterproofing 填充 防水 层 和内 衬 结构 之间 的 孔 隙而 设 置 的 注浆 系统，包括 注浆 底 座 和注浆 导 管。2.0.10 基 层 substratum for waterproofing 用 于防水 层 附 着其 上 施工的 构造 层，可 以 由现 浇混凝 土、喷射 混凝 土 或 预 制 混凝 土等构成。DB11/T 581-2021 3 3 基本规定 3.1 设 计 3.1.1 设计轨道交通工程 应 进 行 防水设计。防水设计 应 以 防 为 主，刚 柔 结 合，多 道设防，因 地制 宜，综合 治 理。3.1.2 轨道交通工程的防水设计 应 定级 准 确、方 案 可 靠、施工 简便、经 济合 理。并 应符合 下 列 规 定：1 应 根据 气候 条件、工程地质 和 水 文 地质 状况、结构 特 点、施工工 艺、使 用 要求 等 因素 进 行；2 应 根据地 表 水、地 下 水、毛 细 水 等 的 作 用，或人 为 因素 引 起 的 附近 水 文 地质 改 变 的 影响，及 市 政 上下 水管 线渗漏 对 防水工程的 影响 进 行。3.1.3 地 下 工程防水 应 采 取相 适应 的防水 措 施。当 结构 处 于 贫 水 稳 定 地 层，同 时 位于地 下 潜 水位 以 上 时，在 确 保 结构和 环 境 安全 的 条件 下，可 采 取 限 排。3.1.4 地 下 工程防水 应 以 结构 自 防水 为 主，宜 在结构 迎 水 面 设 置 全 包柔性 防水 层。3.1.5 变形缝、施工 缝、后浇带、穿墙 管、桩头 等细 部 构造 应 采 取 加 强 防水 措 施。3.1.6 选 用 的防水 材料 应环保、经 济、实 用、耐 久、适应 土 建工 法。3.1.7 轨道交通地 下 工程的防水设计 宜 选 用不 易窜 水的防水 系统。3.1.8 轨道交通地 下 工程防水 等级 应符合 下 列 规 定：1 地 下 车站 和 机 电 设 备 集 中 区 段 的防水 等级 应为 一 级，不 得 有 渗 水，结构 表面无 湿渍；2 区 间 隧 道 及 联络 通道 等附 属 的 隧 道 结构 防水 等级 应为 二 级，顶 部 不 得滴 漏，结构 表面 可 有 少 量湿渍，总 湿渍 面 积 不 应 大 于总防水 面 积 的 2/1000，任 意 100m2 防水 面 积 上 的 湿渍 不 应 超 过 2 处，单 个湿渍 的 最 大 面 积 不 大 于 0.2m2。其 中，隧 道工程 平均 渗漏 水量 不 得 大 于 0.05L/m2.d，任 意 100m2 防水 面 积 的 渗漏 水量 不 得 大 于 0.10L/m2.d。3.1.9 轨道交通 高架 桥桥 面 防水 等级 应为 I级。3.1.10 轨道交通工程防水设计 应 包括：1 防水 等级和 设防要求；2 防水 混凝 土 的 抗 渗 等级和 提 高混凝 土结构 耐 久 性 的技术 指 标、质量 保证 措 施；3 柔性 防水 层 选 用 的 材料 及 其 技术 指 标、质量 保证 措 施；4 细 部 构造 的防水 措 施，选 用 的 材料 及 其 技术 指 标、质量 保证 措 施。3.1.11 轨道交通地 下 工程的防水设防，应符合 表 3.1.11-1、表 3.1.11-2 和 表 3.1.10-3 的规 定。表 3.1.11-1 明 挖 法 修建的地 下结构 防水 措 施 工程部位 主 体 施工 缝 后浇带 变形缝 DB11/T 581-2021 4 防水 措 施 防 水 混 凝 土 防 水 砂 浆 防 水 卷 材 防 水 涂 料 缓 膨 型 遇 水 膨 胀 橡 胶 止 水 条(胶)外 贴 式 止 水 带 中 埋 式 止 水 带 外 涂 防 水 涂 料 外 贴 防 水 卷 材 预 埋 注 浆 管 补 偿 收 缩 防 水 混 凝 土 外 贴 式 止 水 带 预 埋 注 浆 管 防 水 涂 料 缓 膨 型 遇 水 膨 胀 橡 胶 止 水 条(胶)防 水 密 封 材 料 中 埋 式 止 水 带 外 贴 式 止 水 带 可 卸 式 止 水 带 防 水 密 封 材 料 外 贴 防 水 卷 材 外 涂 防 水 涂 料 预 埋 注 浆 管 防 水 等 级 一 级 必 选 应 选 一至二 种 应 选 二 种 必 选 应 选 二 种 必 选 应 选 二 种 二 级 必 选 应 选 一 种 应 选 一至二 种 必 选 应 选 一至二 种 必 选 应 选 一至二 种 表 3.1.11-2 矿山 法 修建的地 下结构 防水 措 施 工程部位 主 体 内 衬砌 施工 缝 内 衬砌 变形缝 防水 措 施 防 水 混 凝 土 塑 料 防 水 板 防 水 卷 材 缓 膨 型 遇 水 膨 胀 橡 胶 止 水 条(胶)外 贴 式 止 水 带 中 埋 式 止 水 带 防 水 涂 料 预 埋 注 浆 管 中 埋 式 止 水 带 外 贴 式 止 水 带 可 卸 式 止 水 带 防 水 密 封 材 料 防水 等级 一 级 必 选 应 选 一 至二 种 应 选 二 种 必 选 应 选 二 种 二 级 必 选 应 选 一 种 应 选 一至二 种 必 选 应 选 一至二 种 表 3.1.11-3盾构法 修建的 隧 道防水 措 施 防水 措 施 防水 等级 管 片 结构自 防水 接缝 防水 外 涂 防水 涂 料 密封垫 嵌 缝 螺栓孔 密封圈、注浆 孔 密封圈 一 级 必选 必选 全 隧 道 或 部 分 区 段 宜 选 必选 在中等及 以 上 腐蚀 性 地 层 应 选 二 级 部 分 区 段 和 部位 宜 选 3.1.12 轨道交通防水工程的防水 材料 应符合 国 家 现行 相 关标准 和 设计要求的规 定。3.1.13 轨道交通防水工程 采用新 材料、新 技术、新 工 艺 时 应 经 过 试 验、检 测 和 鉴 定，并 经实 践 检验 质 量 可 靠。3.2 施 工 3.2.1 防水工程 开 工 前 应 进 行 设计交 底 及 图纸 会 审，应 掌握 工程主 体及细 部 构造 防水技术要求，并 编制 防水工程施工方 案。3.2.2 防水工程 应 由 专 业 防水 队伍 施工；施工 人 员 应 进 行 专 业 培 训 后 持 证 上 岗。DB11/T 581-2021 5 3.2.3 施工 现 场质量管理 应 有 相 应 的施工技术标准、健 全 的质量管理 体 系 和 施工质量 检验 制 度。施工 现场质量管理 检 查 记 录，应 按 相 关 资 料 管理标准的规 定 填 写。3.2.4 地 下结构 的防水施工，应 建 立 各 道工 序 的 自 检、交 接 检和 专职 人 员检 查的 三 检 制 度，并 有 完整 的检 查 记 录。未 经 对上 道工 序 的 检 查 确 认，不 得 进 行下 道工 序 的施工。3.2.5 防水施工 应 以 批准的设计 文件为 依 据，如 需 修 改，应 取 得 设计单位 同意并 签署 变 更 设计 或 洽商记 录 后 方 可 实施。3.2.6 柔性 防水 层 的施工，应 在基 层 表面无 明 水的 情 况 下 进 行，露天 施工的防水 层，不 得 在 雨 天、雪天 和 五 级 风 及 以 上 时 施工。3.2.7 防水工程 所 使 用 的防水 材料，应符合 下 列 规 定：1 应 有 产品 合 格 证 和 性能 检验 报告，卷 材 应 有 生 产 许 可证，材料 品种、规 格、性能 等 应符合 国 家标准规 定和 设计要求；2 对 进场的防水 材料 应 按 相 关 国 家 现行 标准、设计要求 及 本规程 附录 A、附录 B 的规 定见 证抽样 复 验，并 提 交 试 验 报告；3 不 合 格 的 材料 不 得 使 用。3.2.8 防水工程施工期 间，明 挖 法和 矿山 法 施工的 车站 和 区 间 隧 道，应 采 取措 施 使 基 面 满足 防水 材料 施工要求。3.2.9 防水 层 的施工 环 境 气 温 条件 宜 符合 表 3.2.9 的规 定。表 3.2.9 防水 层 施工 环 境 气 温 条件 防水 层材料 施工 环 境 气 温 高 聚 物 改 性 沥青 防水 卷 材 冷 粘 法不 低 于 5，热熔 法不 低 于 10 合成高分子防水 卷 材 冷 粘 法不 低 于 5，热融焊 接 法不 低 于 10 聚乙 烯丙纶 复合 防水 卷 材 冷 粘 法不 低 于 5，热 粘 法不 低 于 10 自粘沥青 防水 卷 材 不 低 于 5 有机防水 涂 料 溶剂型 5 35，水 乳型 5 35 无机 防水 涂 料 5 35 加热型防水 涂 料 不 低 于-10 防水 混凝 土、防水 砂 浆 5 35 3.2.10 工程 采用 的主要 材料、构 配 件 和 设 备，施工单位 应 对 其 外 观、规 格、型 号、性能 指 标 和 质量 证 明 文件 等 进 行验收；防水 材料 进 入 现 场 应 进 行见 证抽样复 检，合 格 后 方 可 使 用。3.3 质量 验收 3.3.1 轨道交通地 下 防水工程 应 按 规 定 的防水 等级 标准进 行验收。3.3.2 防水工程施工质量 应 按 下 列 规 定 进 行验收：1 施工质量 应符合 本规程 和 相 关 专 业 验收 标准的规 定；2 施工质量 应符合 工程设计 文件 的要求；DB11/T 581-2021 6 3 防水工程施工质量的 验收，应 在 施工单位 自 行检 查 评 定 合 格 的 基础上 进 行；4 隐蔽 工程 在 隐蔽 前 应 进 行 隐蔽 验收，并 应形 成验收 文件 和 按 相 关 资 料 管理的规 定 填 写 隐蔽 工程验收 记 录；5 涉 及结构 安全 的 试 块，应 按 规 定 进 行见 证 取 样 检 测；6 检验 批的质量 应 按 主 控 项目 和 一 般 项目进 行验收；7 承担 见 证 取 样 检 测 的单位 应 具 有 相 应 的 资 质。DB11/T 581-2021 7 4 结构防水工程 4.1 明 挖 法结构 4.1.1 结构 防水 措 施 应符合 本规程 表 3.1.11-1的规 定。4.1.2 主 体结构 应 采用 防水 混凝 土，防水 混凝 土 的 抗 渗 等级 根据 混凝 土结构 的 强 度、结构 型式、地 下 水 压、结构 的 最 大 埋 置 深 度 等 因素确 定，并不 应 小 于 P8，一 级 设防 时 不 宜 小 于 P10。4.1.3 敞 口 放坡 施工、采用 复合墙 结构 的 明 挖 顺 筑、盖 挖 顺 筑 和 盖 挖 逆 筑 结构 的 迎 水 面 应 设 置柔性 全 包 防水 层，柔性 防水 层 宜 选 用不 易窜 水的防水 系统，并 根据 不同 部位设 置 与 其相 适应 的 保 护 层。4.1.4 聚 合 物 水 泥砂 浆 防水 层 单道 厚 度 不 应 小 于 6mm。水 泥 基 渗透 结 晶型 砂 浆 防水 层 的单道 厚 度 不 应 小于 20mm，水 泥 基 渗透 结 晶 材料 掺 量 宜 为砂 浆内 胶 凝 材料 的 1.0%2.5%。掺 其他 外加 剂、掺 合 料 等 的 水 泥砂 浆 防水 层 单道 厚 度 不 应 小 于 18mm。4.1.5 卷 材 防水 层 应 根据施工 环 境 条件、结构构造 型式、工程防水 等级等 选 择 材料 品种 和 设 置 方 式，并 应符合 下 列 规 定：1 高 聚 物 改 性 沥青 防水 卷 材，单 独 使 用 时 应 采用 双 道 做法，厚 度 不 应 小 于 4mm+3mm；与 涂 料 复 合 使 用 时，单道 厚 度 不 应 小 于 4mm；2 自 粘 橡胶 沥青 防水 卷 材，单 独 使 用 时 应 采用 双 道 做法，与 涂 料 复合 时 可 采用 单道 做法，高 分 子膜 基 卷 材 每 道 厚 度 不 应 小 于 1.5mm，聚 酯胎 基 卷 材 每 道 厚 度 不 应 小 于 3.0mm；3 合 成 高 分 子 防水 卷 材 单道 厚 度 不 应 小 于 1.5mm；4 采用 预 铺 法 施工的 高 分 子 自 粘 胶膜 防水 卷 材 的 厚 度 不 应 小 于 1.5mm；5 聚乙 烯丙纶 复合 防水 卷 材 单 独 使 用 时 不 应 小 于 双 道，与 涂 料 复合 时 可 采用 单道 做法，卷 材 芯 材 厚 度 不 应 小 于 0.5mm，粘 结 料 厚 度 不 应 小 于 1.3mm；4.1.6 涂 料 防水 层 品种 及 单道 涂 膜 最 小 厚 度 要求，聚 氨酯 防水 涂 料 及 聚 合 物 水 泥 防水 涂 料 不 应 小 于 2.0mm；非 固 化 橡胶 沥青 防水 涂 料 应 与 防水 卷 材 叠 合 使 用，涂 膜厚 度 不 应 小 于 1.5mm；水 泥 基 渗透 结 晶型 防水 涂 料 不 应 小 于 1.0mm 且 用 量 不 得 小 于 1.5kg/m2。4.1.7 车站 和 区 间 隧 道 所选 用 的 不同 防水 材料 应 能相 互 过 渡、连接 牢 固 紧 密，应 使其 形 成 连 续 整体 密封 的防水 体 系。4.1.8 地 下 连 续 墙 用 于 截 水 时，墙 体 混凝 土 抗 渗 等级不 应 小 于 P6。4.1.9 叠 合墙 结构 防水 应符合 下 列 规 定：1 围护 结构 为连 续 墙 时，墙 体 的 裂 缝、空洞 等 缺陷 应 采用 防水 混凝 土 或 防水 砂 浆 进 行 修 补。墙 体幅 面间 的 接缝 渗漏，应 采用注浆、嵌 填 聚 合 物 防水 砂 浆 进 行 封 堵 处 理；2 车站顶 板 迎 水 面 应 设 置柔性 防水 层，并 应 对 柔、刚连接 过 渡 区 进 行 密封处 理；3 连 续 墙 表面 应 进 行 凿 毛、清洗，进 行 防水 处 理 后，再 浇 筑 内 衬 防水 混凝 土；4 连 续 墙墙板连接 的施工 缝，应 采用 水 泥 基 渗透 结 晶型 防水 涂 料或 高 渗透性 改 性 环 氧 涂 料 等加 强 密封。4.1.10 施工 缝、后浇带、变形缝 等 部位的防水 措 施，应符合 本规程 表 3.1.11-1 的规 定。DB11/T 581-2021 8 4.2 矿山 法结构 4.2.1 结构 防水 措 施 应符合 本规程 表 3.1.11-2的规 定。4.2.2 迎 水 面 主 体结构 应 采用 防水 混凝 土，防水 混凝 土 的 抗 渗 等级 根据 混凝 土结构 的 强 度、结构 型式、地 下 水 压、结构 的 最 大 埋 置 深 度 等 因素确 定，不 应 小 于 P8，一 级 设防 时 不 宜 小 于 P10。4.2.3 结构 应 采用 复合 式 衬砌 全 包 防水 做法，并 应 设 置 防水 注浆 系统。同 时 根据工程 需 要 可 在 施工 缝、变形缝 等 特 殊 部位设 置 防水 分 区 系统。4.2.4 采用 预 铺反 粘 法 施工的防水 卷 材 应 单道 使 用，高 分 子 自 粘 胶膜 防水 卷 材 厚 度 不 应 小 于 1.5mm。4.2.5 塑 料 防水 板应 单道 使 用，可 选 用 乙 烯醋酸 乙 烯 和 沥青 共 混（ECB）、乙 烯醋酸 乙 烯（EVA）类 或其他性能相 近 的 材料，厚 度 不 应 小 于 1.5 mm。4.2.6 拱 顶 的 内 衬 混凝 土 应 设 置 回 填 注浆 管。4.2.7 矿山 法 车站 的 顶 纵梁 部位 应 根据工程 情 况 采 取 防、截、堵 相 结 合 的防水 措 施。4.2.8 施工 缝、变形缝 等 部位的防水 措 施，应符合 本规程 表 3.1.11-2 的规 定。4.3 盾构法隧 道 4.3.1 结构 防水 措 施 应符合 本规程 表 3.1.11-3 的规 定。4.3.2 钢 筋 混凝 土 管 片应 采用 防水 混凝 土，其 抗 渗 等级不 应 小 于 P10。4.3.3 管 片接缝应 至 少 设 置 一 道 密封垫 沟 槽。防水 材料 的规 格、技术 性能 和 螺栓孔、注浆 管、嵌 缝槽 等部位的防水 措 施 应 满足 设计要求，并 应符合 国 家 现行 相 关标准的规 定。4.3.4 管 片接缝 密封垫 应 满足 在 设计水 压 和 接缝 最 大 张 开 错 位 值 时 不 渗漏 的要求。4.3.5 其他 工 法与隧 道 结 合 处，可 用 刚 性 接头，但 接缝 宜 采用 柔性 密封 材料 密封处 理。4.4 高架 结构 4.4.1 高架 桥 面 防水设计 应 以 排 水 为 主，防 排 结 合。4.4.2 高架 桥排 水 系统 应 按 重 力 流 排 水方 式 设计，排 水 系统 应 选 择 不 低 于 50年 一 遇 的 暴 雨 重 现 期进 行 设计，应 及 时 将 桥 面 雨 水有组 织 排 至 地 面，雨 水 积 水 最 大 高 度 不 应 超 过 承 轨 台 高 度。4.4.3 桥 面 排 水 系统 应 顺直 通 畅，排 水设施 应 便 于 检 查、维 修，安 装 敷 设的 排 水管 材 使 用 寿命 应 与 桥 梁 结构同 寿命。4.4.4 高架 桥 面 除 轨道 基础外 的 桥 面 部 分 应 设 置柔性 防水 层。防水 层 在 承 轨 台边缘 等 端 部 应 向 上 返 不 小 于 40mm，上 返 部位 以 上 无 需 设 置 防水 层，防水 层 端 部 应 进 行 密封。4.4.5 高架 桥桥 面 防水 层 宜 采用 防水 涂 料，涂 料 厚 度 不 应 小 于 2.0mm，宜 采用基 层 处 理 剂 对基 层 表面进 行 处 理。4.4.6 防水 层 表面 保 护 层 宜 采用 抗 裂纤维 混凝 土，厚 度 不 应 小 于 40mm。4.4.7 伸 缩 缝应 根据 构造 型式 设 置 桥 梁 专 用 变形缝 止 水 带 及 其金属固 定 装置，并 宜 嵌 填 密封 材料，形 成多 道防 线。DB11/T 581-2021 9 4.4.8 高架 桥排 水管 外 观颜色 宜 与 主 体结构 协 调，不 宜 直 排 到 道 路路 面，排 水管 下 应 设 散 水 或 与 市 政 管沟 连接。4.4.9 地 漏、落 水管 等 疏 排 水 装置 与 桥 面 混凝 土结构 的 接 口 应 加 强 密封 防水，并 应 便 于 检 查、修 复。4.4.10 高架 桥 柱 地 面以 下及 地 面 上 1m范 围 为 内 应 进 行 防水、防 腐 设计。DB11/T 581-2021 10 5 防水工程施工 5.1 防水 混凝 土 一 般 规 定 5.1.1 应 通 过 调 整 配 合 比，或 掺 加外加 剂、掺 合 料 等 措 施 达到 防水 混凝 土 性能 要求。5.1.2 防水 混凝 土 的施工 配 合 比 应 通 过 试 验 确 定，试 配 混凝 土 的 抗 渗 等级 应 比 设计要求 提 高 一 级。5.1.3 防水 混凝 土在 满足抗 渗 等级 要求的 同 时，还 应 满足抗 压、抗 裂、抗 冻 和 抗 侵 蚀 性 等 耐 久 性 要求。II 设计 5.1.4 防水 混凝 土 的设计 抗 渗 等级 应符合 表 5.1.4 的规 定。表 5.1.4 防水 混凝 土 的 抗 渗 等级 结构 埋 置 深 度 h（m）设计 抗 渗 等级 一 级 防水 等级 二 级 防水 等级 h 20 P10 P8 20 h 30 P10 P10 30 h 40 P12 P12 5.1.5 防水 混凝 土 的 使 用 环 境 温 度 不 得 高 于 100；处 于 侵 蚀 性 介 质 中 防水 混凝 土 的 耐 侵 蚀 系 数，应 根 据 介 质的 性 质 按 相 关标准 确 定。5.1.6 防水 混凝 土结构 底 板 的 混凝 土 垫 层，强 度 等级不 应 小 于 C20，厚 度 不 应 小 于 100mm，在 软 弱 土层 中 的 厚 度 不 应 小 于 150mm。5.1.7 防水 混凝 土结构 底 板 及 侧 墙 厚 度 不 应 小 于 250mm，顶 板 厚 度 不 应 小 于 200mm。5.1.8 防水 混凝 土 迎 水 面 最 大 裂 缝 宽 度 不 应 大 于 0.2mm，并不 得 贯 通。5.1.9 防水 混凝 土 钢 筋 的 混凝 土 保 护 层 厚 度 应符合 下 列 规 定：1 钢 筋 的 混凝 土 保 护 层 厚 度 应 根据 结构 类 别、环 境 条件 和 耐 久 性 等 确 定；2 受 力钢 筋 的 混凝 土 保 护 层 厚 度 不 得 小 于 钢 筋 的公 称 直 径；3 在 一 般环 境 条件 下 设计 使 用 年限 为 50年的 混凝 土结构，最外 层 钢 筋 的 混凝 土 保 护 层 最 小 厚 度应符合 表 5.1.9的规 定；4 设计 使 用 年限 为 100年的 混凝 土结构，最外 层 钢 筋 的 保 护 层 厚 度 不 应 小 于 表 5.1.9中 明 挖 法结构 数 值 的 1.4倍；5 保 护 层 垫 块 宜 采用 预 制 高 耐 久 性 砂 浆 垫 块，垫 块 强 度 应高 于 结构 强 度。表 5.1.9 混凝 土结构构 件 最外 层 钢 筋 保 护 层 最 小 厚 度(mm)结构 类 别 地 下 连 续 墙 灌 注 桩 明 挖 法结构 钢 筋 混凝土 管 片 矿山 法 施工的 结构 外 侧 内 侧 顶 板 楼 板 底 板 初 期 支 或 锚 喷 支 护 二 次 衬 砌 外 侧 内 侧 外 侧 内 侧 外 侧 内 侧 内 侧 外 侧 保 护 层 厚 度 70 50 70 25 20 20 40 20 35 25 35 35 35 注：1顶 进 法和 沉 管 法 施工的 隧 道主 筋 的 保 护 层 厚 度 可 采用 明 挖 法结构 的 数 值；2矿山 法 施工的 结构 当 二 次 衬砌 的 厚 度 大 于 500mm时，钢 筋 的 保 护 层 厚 度 应 采用 40mm；DB11/T 581-2021 11 3 混凝 土 强 度 等级 为 C25及 以 下 时 表 中 准 数 值 应 增加 5mm。5.1.10 顶 纵梁、侧 墙 等 部位 宜 采用 自密 实 混凝 土。III 材料 5.1.11 防水 混凝 土 使 用 的水 泥，应符合 下 列 规 定：1 宜 采用 符合 现行国 家 标准通 用 硅 酸 盐 水 泥 GB 175 的 普 通 硅 酸 盐 水 泥；2 在 受侵 蚀 性 介 质 作 用 时，应 按 介 质的 性 质 选 用 相 应 的水 泥 品种；3 水 泥 的 比 表面 积 宜 为 300m2/kg 350m2/kg，水 泥 的 碱含 量 应 小 于 0.6%；水 泥 的进场 温 度 不 宜 大 于 60；4 混凝 土 拌 和 时，不 得 使 用 温 度 大 于 60 的水 泥；5 不 得 使 用过 期 或 受潮 结 块 的水 泥，并不 得 将 不同 品种 或 强 度 等级 的水 泥混合 使 用。5.1.12 防水 混凝 土 使 用 的 骨 料，应符合 下 列 规 定：1 石 子 质量 应符合 现行行 业 标准 普 通 混凝 土用 砂、石 质量 及检验 方 法 标准 JGJ 52 中 各 项技术指 标的要求。砂 的质量 应符合 现行行 业 标准 普 通 混凝 土用 砂、石 质量 及检验 方 法 标准 JGJ 52 中 各 项技术 指 标的要求；2 采用 人 工 砂 时，技术 指 标 应符合 现行国 家 标准建设 用 砂 GB/T 14684的规 定，并 应 按 现行 北京市地方标准 人 工 砂应 用 技术规程 DB11/T 1133进 行 质量 验收，不 应 采用 海 砂；3 粗骨 料 粒径 不 宜 大 于 30mm，含 泥 量 应 小 于 1，宜 采用 粒径 为 5mm 25mm 连 续 级 配 的 粗骨 料；4 根据 混凝 土 的 强 度 等级和 工程部位 选 择 粗骨 料 的 种 类，不 低 于 C50 的 混凝 土、预应 力 混凝 土、墙 体 部位 混凝 土 宜 优 先 选 用 碎石；5 骨 料 的 碱活 性 指 标 除 符合 国 家 标准 外，还 应符合 现行国 家 标准 预 防 混凝 土 碱骨 料 反 应 技术规范 GB/T 50733 的规 定，采用 低 碱活 性 的 骨 料；6 C55级及 以 下 的 混凝 土用细 骨 料 含 泥 量 不 应 大 于 3，C55级 以 上 混凝 土用细 骨 料 含 泥 量 不 应大 于 2；应 采用中、粗 砂，不 得 采用细 砂，可 掺 加 水 洗 的 人 工 砂 调 整 砂 的 细 度 模数；7 骨 料 中不 得 混 入 影响 混凝 土 性能 的有 害 物 质。不 得 含 有 冰、雪、泥 块 和 烧 结 物 等，也 不 得 混 入 粉煤灰、水 泥 和外加 剂 等 粉 状 材料；8 骨 料 不 宜 直 接 露天 堆 放、曝晒，堆 场 上 方 宜 设 棚罩。高 温 季 节，骨 料温 度 不 宜 大 于 28。5.1.13 防水 混凝 土 使 用 的 外加 剂，应符合 下 列 规 定：1 应 采用 符合 现行国 家 标准 混凝 土外加 剂 GB 8076技术 指
