过闸运输船舶标准船型主尺度系列DB36／T 561-2018.pdf

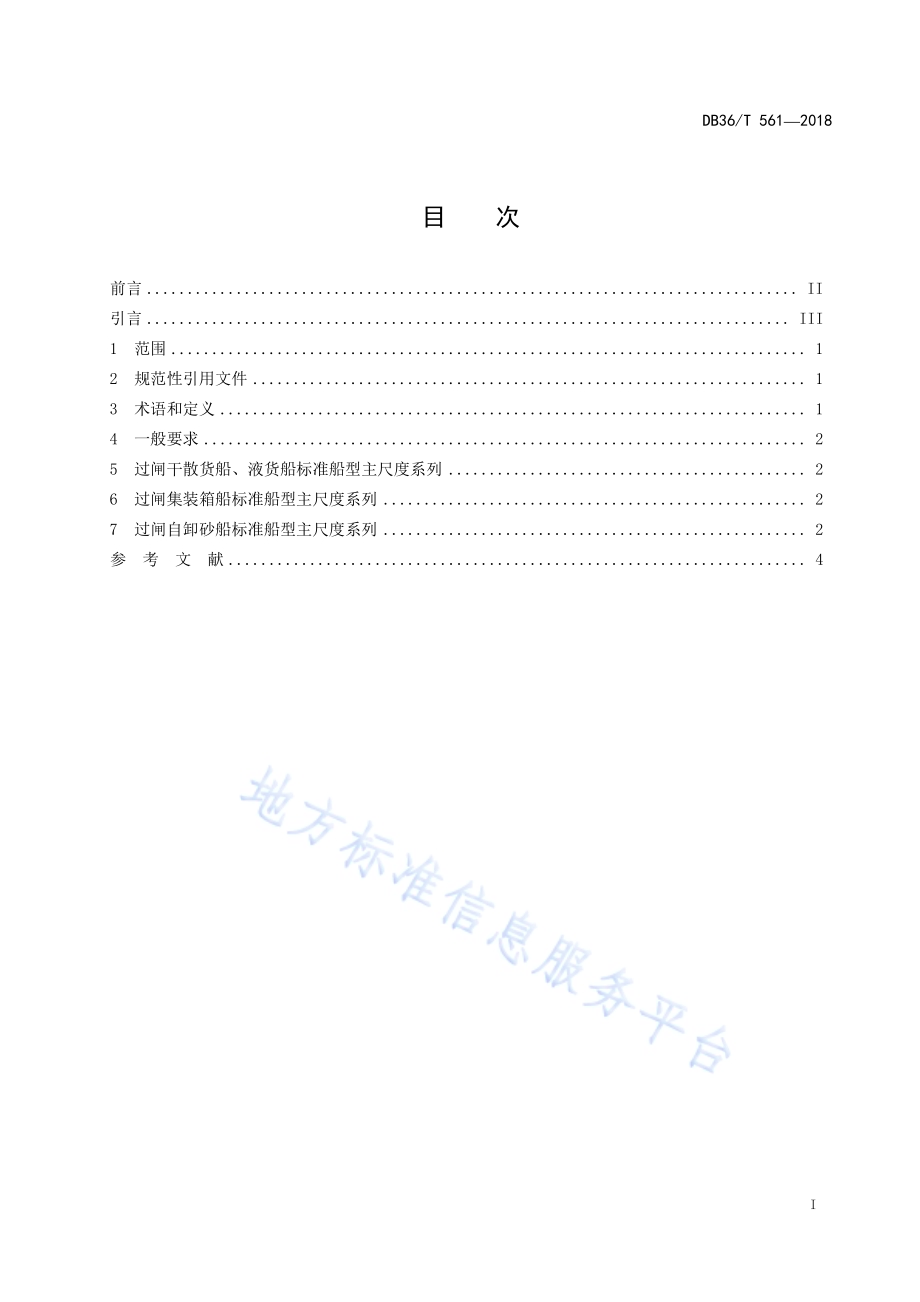

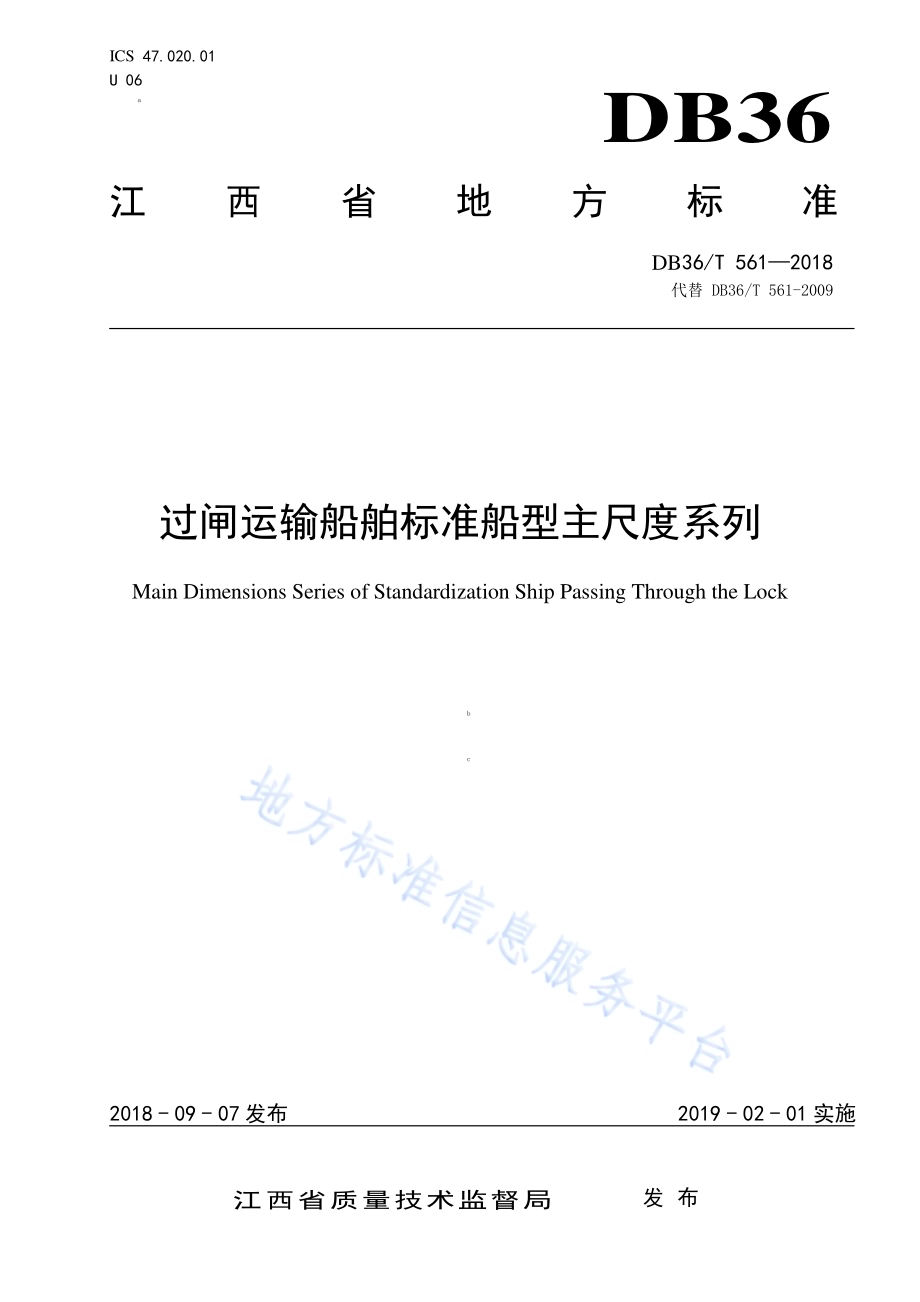

ICS 47.020.01 U 06 a DB36 江西省地方标准 DB36/T 5612018 代替 DB36/T 561-2009 过闸运输 船舶标准 船型主尺 度系列 Main Dimensions Series of Standardization Ship Passing Through the Lock b c 2018-09-07 发布 2019-02-01 实施 江西省质量技术监督局 发布 DB36/T 5612018 I 目 次 前言.II 引言.III 1 范围.1 2 规范 性引 用文 件.1 3 术语 和定 义.1 4 一般 要求.2 5 过闸 干散 货船、液 货船标 准 船型 主尺 度系列.2 6 过闸 集装 箱船 标准 船型主 尺 度系列.2 7 过闸 自卸 砂船 标准 船型主 尺 度系列.2 参 考 文 献.4 DB36/T 5612018 II 前 言 本标准 根据GB/T 1.1-2009 给出的规 则起 草。本标准代 替DB36/T 561-2009江西 省船 型主尺 度系 列 普通 货船，与DB36/T 561-2009相比，除编辑性 修改 外主 要变 化如 下：标 准名 称修 改为 过 闸运输 船舶 标准 船型 主尺 度系列；范围 作了 修改；根据 国家 最新 颁布 的标 准 更新 规范 性引 用文 件；术语 和定 义增 加了 总长、总宽 和船 型名 称定 义；增加 了一 般要 求和 参考 文 献；修改 了表1、表2 部分 技术指 标，新增 了表3。本标准 由江 西省 交通 运输 厅提出 并归 口。本标准 起草 单位：江 西省 港航管 理局、交 通运 输部 水运科 学研 究院。本标 准主 要起 草人：刘贤明、万 晓华、林 正源、廖志强、白 鑫文、周 玉苗、甘宗文、赵 道成、骆 义、姜磊、李坤。本标准 代替DB36/T 561-2009。DB36/T 5612018 III 引 言 推进内 河船 型标 准化，是 构 建现代 化内 河水 运体 系的 必备要 素，也是 内河 水运 节 能减排 的重 要内 容。为 满 足市 场需 求，在总 结和 分 析前 期船 型标 准化 工作 的 基础 上，由江 西省 港航 管 理局 组织 有关 单位修订了过闸 运输 船舶 标准 船型 主尺度 系列。本 标 准依 据相 关国 家标 准、交通 运输 行业 标准 和行业 政 策，在 广泛 调研 的基础 上，遵循 船型 与航 道等级、船闸 等通 航建 筑物 相匹配、船 型优 选及 实用 性的原 则，充分考 虑通 航技 术 条件、各 航道 的差异性等因素，简 化尺 度系 列档 次，经 多方 案技 术经 济优 化论证 研究 修订。本标准 的修 订和 实施，旨 在进一 步规 范江 西省 过闸 运输船 舶标 准船 型主 尺度，提高 航运 基础 设施 的通航效 能，促进 船舶 技术 进步和 内河 航运 可持 续发 展。DB36/T 5612018 1 过 闸运输 船舶标准 船型主 尺度系列 1 范围 本标准 规定 了术 语和 定义、一 般要 求、过闸 干散 货 船和液 货船 标准 船型 主尺 度系列、过闸 集装 箱船标准船 型主 尺度 系列、过 闸自卸 砂船 标准 船型 主尺 度系列。本标准 适用 于通 过赣 江、信江的 船闸、升 船机 等通 航建筑 物的 干散 货船、液 货船（含化 学品 船、油船）、集装 箱船、自卸 砂船。多 用途 运输 船舶 主尺 度参 照 主要 运输 货品 种类 所对 应 的标 准船 型主 尺度 系列。2 规范性 引用 文件 下列文 件对 于本 文件 的应 用是必 不可 少的。凡 是注 日期的 引用 文件，仅 所注 日期的 版本 适用 于本 文件。凡 是不 注日 期的 引用 文件，其最 新版 本（包括 所有的 修改 单）适用 于本 文件。GB 50139-2014 内河 通航 标准 交通运 输部 关 于公 布内 河运输 船舶 标准 船型 指标 体系的 公告（2012 年第13 号）3 术语和 定义 下列术 语和 定义 适用 于本 文件。3.1 总长 系指船 体（包括 首、尾升 高甲板）及 上层 建筑 的船 首最前 端到 船尾 最后 端之 间的水 平距 离（金 属材料 外 板的 船舶 计至 内表 面，纤维 增强 塑料 等非 金属材 料 外板 的船 舶计 至外 表面），不包 括船 首尾 两端的突出物（如 舷伸 甲板、护 舷 材、舷 墙、顶推 装置、舷 外 挂机及 其安 装支 架、假首、假尾、活动 突出 物等）。符号：LOA。3.2 总宽 从一舷 到另 一舷 垂直 于中 线面方 向量 度（量至 船壳 外板、护舷 材或 缘饰 材的 外侧）的最 大距 离。符号：BOA。3.3 船型名 称“ZX”代 表“省内 支线”，示 例如 下：DB36/T 5612018 2 示例：长江水系货-ZX1“支”汉语拼音第一个字母“线”汉语拼音第一个字母船型编号“货”表示过闸干散货船、液货船，“集”表示集装箱船，“自卸”表示自卸砂船 4 一般要 求 4.1 本标准 包含 过闸 运输 船舶 所载主 要货 类及 船型 序列 等信息 提示。除 另有 说明 外,用户 可根 据需 求按船舶种 类、船型 名称，选 取相应 的船 舶主 尺度。4.2 赣江、信江 通过 船闸、升 船机等 通航 建筑 物的 船舶 主尺度 应满 足本 标准 总长、总宽 的有 关规 定:a)若船首 尾两 端或 两舷 设有 固定突 出物（如 舷伸 甲板、护舷 材、舷墙、顶 推装 置、舷 外挂 机及 其安装支 架、假首、假 尾），其长 度应 计入 总长，宽 度应计 入总 宽。b)若船首 尾两端 或两舷 除上 述固定 突出物 外，还设有 活动突 出物（如轮 胎、靠 把等）,船舶在 过闸前应 将活 动突 出物 提起，以保 证船 舶最 大长 度和 最大宽 度不 超过 本尺 度要 求；若 未 提起 活动突出物，则 包含 活动 突出 物尺寸 的船 舶最 大长 度和 最大宽 度应 不超 过本 标准 要求。4.3 本标准 所列 出的 设计 吃水 为参考 值，用户 所选 取的 设计吃 水应 充分 考虑 内 河通航 标准(GB 50139-2014)中航 道、通航建 筑 物的 限制 条件。4.4 需在其 他水 域航 行的 过闸 船舶，其主 尺度 还应 满足 相 关水域 过闸 船舶 标准 船型 主尺度 系列 的要 求。4.5 按本标 准设 计的 船舶 应满 足内 河运 输船 舶标 准船 型指标 体系（中华 人民 共和国 交通 运输 部公告 2012 年第 13 号）。4.6 按本标 准设 计的 船舶 应符 合主管 部门 及相 应法 规、规范的 有关 规定。5 过闸干 散货 船、液货 船标 准船型主 尺度 系列 通 过 赣江、信江 船闸、升船 机 等通 航建 筑物 的干 散货 船、液货 船标 准船 型主尺 度 应符 合表1 的要 求。表1 干散货 船、液货 船标 准船 型主尺 度系 列 船型名称 总宽 BOA 总长 LOA 参考设计 吃水 参考载货吨范围 m m m t 长江水系货-ZX1 6.6 40.0 45.0 1.6 1.7 200 300 长江水系货-ZX2 8.0 41.0 45.0 1.5 2.0 300 400 长江水系货-ZX3 8.8 40.0 55.0 1.5 2.0 350 600 长江水系货-ZX4 10.0 48.0 56.0 2.1 2.4 500 800 长江水系货-ZX5 11.0 56.0 65.0 2.0 2.5 800 1100 长江水系货-ZX6 12.0 55.0 68.0 2.9 3.3 1100 1800 长江水系货-ZX7 13.0 61.0 68.0 2.4 3.3 1200 2000 长江水系货-ZX8 13.8 66.0 85.0 3.2 3.4 1500 2800 DB36/T 5612018 3 表1 干 散货 船、液货 船标 准船型 主尺 度系 列（续）长江水系货-ZX9 15.0 82.0 88.0 2.9 3.4 2200 3100 长江水系货-ZX10 16.3 82.0 88.0 3.4 3.9 2500 4100 注：总宽可下浮不超过2%；设计吃 水为参考值，应满足主管部门的相关限制要求。6 过闸集 装箱 船标 准船 型主 尺度系 列 通过赣 江、信江 船闸、升 船机等 通航 建筑 物的 集装 箱船标 准船 型主 尺度 应符 合表2 的要 求。表2 集装箱 船标 准船 型主 尺度 系列 船型名称 总宽 BOA 总长 LOA 参考设计 吃水 参考载箱量范围 m m m TEU 长江水系集-ZX1 11.0 62.0 67.0 2.0 2.4 54 72 长江水系集-ZX2 13.0 69.0 72.0 2.8 3.2 72 108 长江水系集-ZX3 13.8 72.0 88.0 3.0 3.4 108 160 长江水系集-ZX4 15.0 85.0 88.0 2.8 3.5 150 200 长江水系集-ZX5 16.3 85.0 88.0 2.8 4.3 200 282 注：总宽可下浮不超过2%；设计吃 水为参考值，应满足主管部门的相关限制要求。7 过闸自 卸砂 船标 准船 型主 尺度系 列 通过赣 江、信江 船闸、升 船机等 通航 建筑 物的 自卸 砂船标 准船 型主 尺度 应符 合表3 的要 求。表3 自卸砂 船标 准船 型主 尺度 系列 船型名称 总宽 BOA 总长 LOA 参考设计 吃水 参考载货吨范围 m m m t 长江水系自卸-ZX1 8.8 33.0 42.0 1.4 1.6 230 400 长江水系自卸-ZX2 10.0 42.0 50.0 1.7 2.0 380 620 长江水系自卸-ZX3 11.0 50.0 59.0 2.1 2.4 600 950 长江水系自卸-ZX4 12.0 55.0 62.0 2.3 2.6 950 1200 长江水系自卸-ZX5 13.0 58.0 66.0 2.9 3.3 1200 1800 长江水系自卸-ZX6 13.8 62.0 75.0 3.2 3.6 1800 2700 长江水系自卸-ZX7 15.0 67.0 78.0 3.5 3.8 2500 3200 长江水系自卸-ZX8 16.3 73.0 83.0 3.6 4.0 3000 3900 注：总宽可下浮不超过2%；设计吃 水为参考值，应满足主管部门的相关限制要求。DB36/T 5612018 4 参 考 文 献 1交 通运 输部关 于公 布 长江水 系过闸 运输 船舶标 准船型 主尺度 系列 及有关 规定的 公告（2012年第69 号）2交 通运 输部关 于公 布 京杭运 河、淮 河水 系过闸 运输船 舶标准 船型 主尺度 系列及 有关规 定的 公告（2012 年第73号）3 江西 省“十三 五”综 合交通 运输 体系 发展 规划（赣 府厅 发2017 15 号）4江 西省 内河 水运“十三 五”发 展规 划 5钢 质内 河船 舶建 造规范 6内 河船 舶法 定检 验技术 规 则 _
