果园微灌工程技术规范DB11／T 1659-2019.pdf

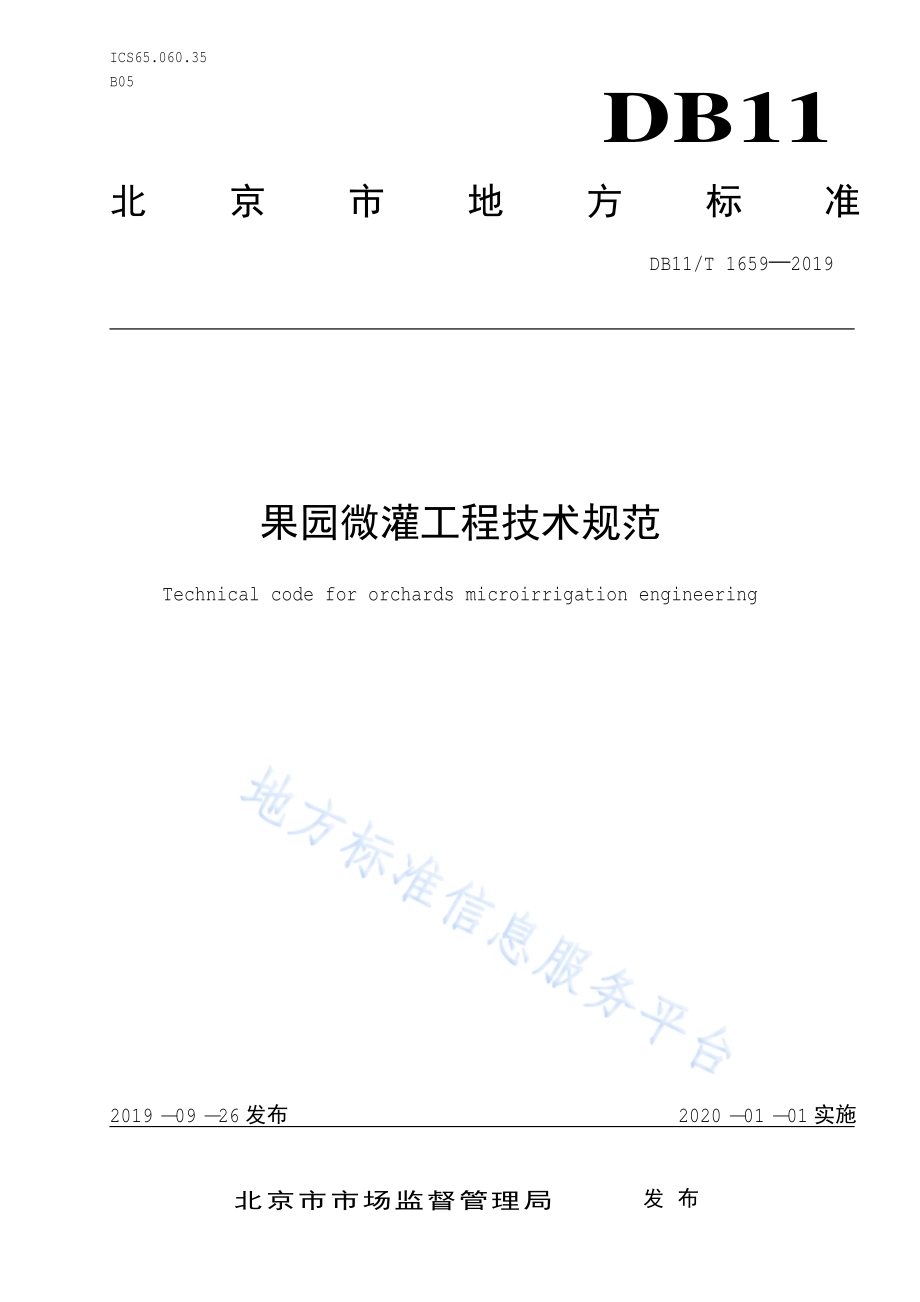

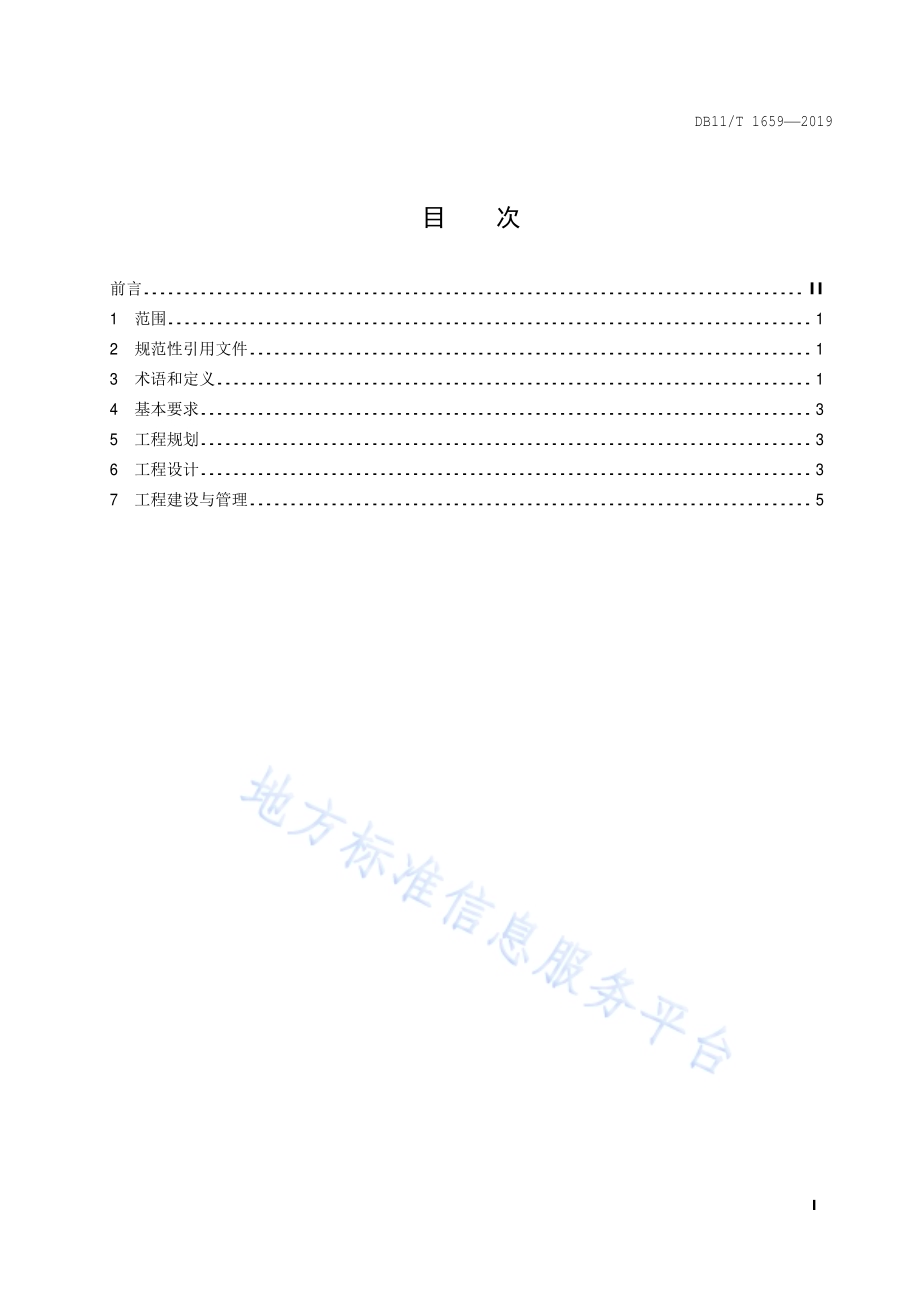

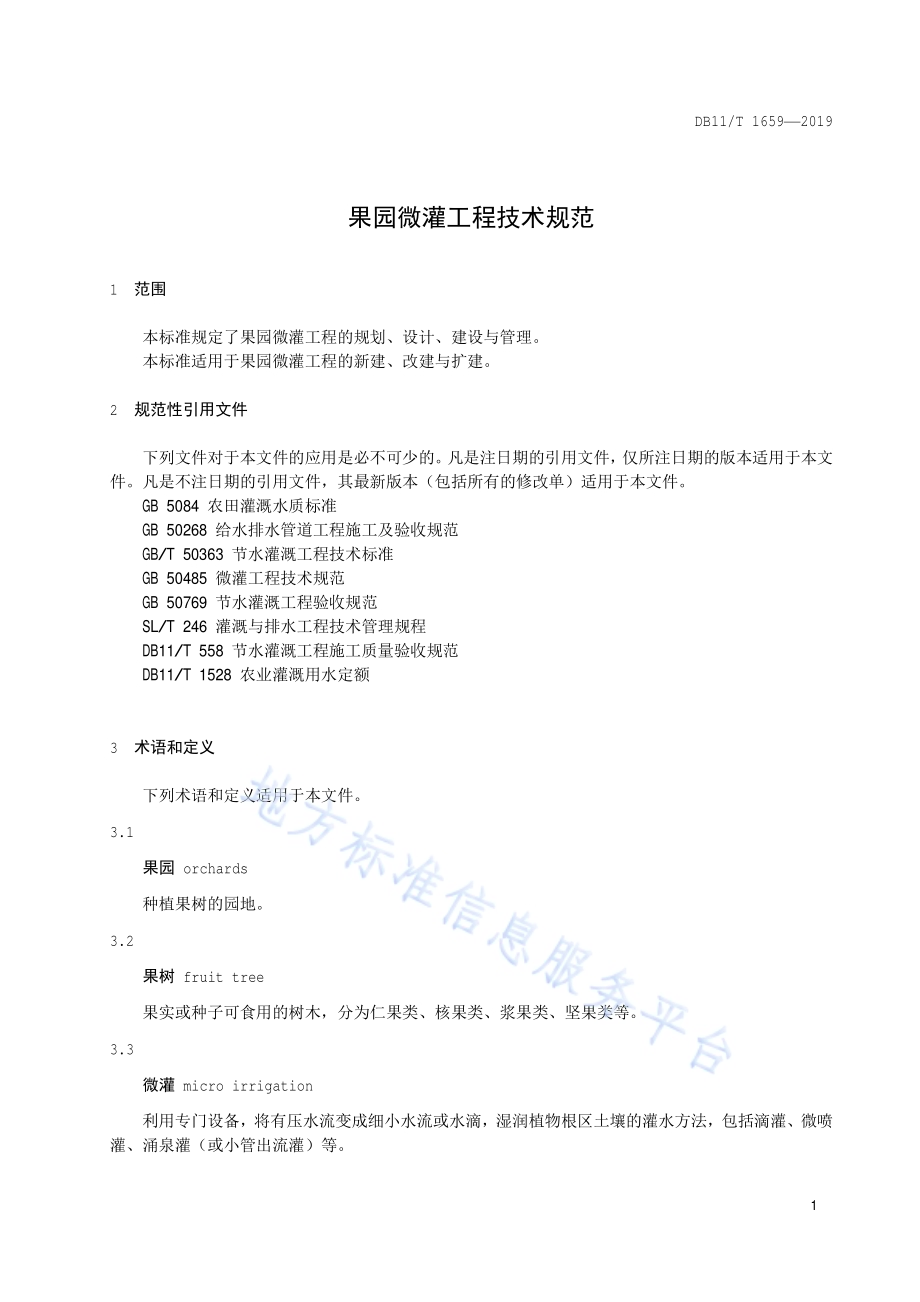

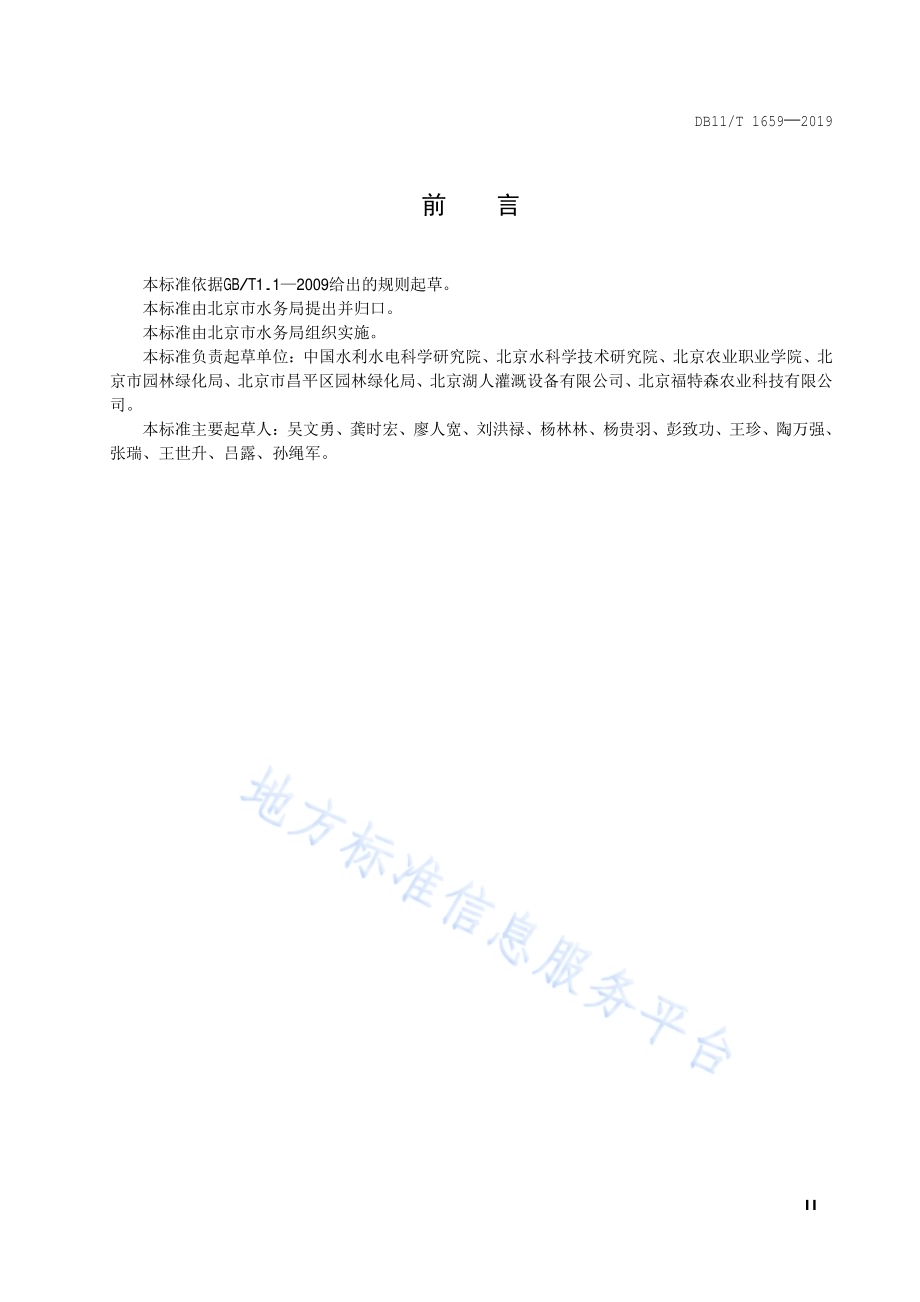

ICS65.060.35 B05 DB11 北京市地方标准 DB11/T 1659 2019 果园微灌工程技术规范 Technical code for orchards microirrigation engineering 2019-09-26发布 2020-01-01实施 北京市市场监督管理局 发布 DB11/T 1659 2019 I 目 次 前言.II 1 范围.1 2 规范性引用文件.1 3 术语和定义.1 4 基本要求.3 5 工程规划.3 6 工程设计.3 7 工程建设与管理.5 DB11/T 1659 2019 II 前 言 本标准依据 GB/T1.1 2009给出的规则起草。本标准由北京市水务局提出并归口。本标准由北京市水务局组织实施。本标准负责起草单位：中国水利水电科学研究院、北京水科学技术研究院、北京农业职业学院、北京市园林绿化局、北京市昌平区园林绿化局、北京湖人灌溉设备有限公司、北京福特森农业科技有限公司。本标准主要起草人：吴文 勇、龚时宏、廖 人 宽、刘洪禄、杨 林林、杨贵羽、彭致功、王珍、陶万强、张瑞、王世升、吕露、孙绳军。DB11/T 1659 2019 1 果园微灌工程技术规范 1 范围 本标准规定 了果 园 微 灌工程的规划、设计、建设与管理。本标准 适 用 于果 园 微 灌工程的 新 建、改 建与 扩 建。2 规范性引用文件 下列 文件 对于 本文件的 应 用 是必不可少 的。凡是注日期 的引用文件，仅所注日期 的 版 本 适 用 于 本文件。凡是不注日期 的引用文件，其最新版 本（包括所 有的 修改 单）适 用 于 本文件。GB 5084 农 田 灌溉水 质 标准 GB 50268 给水 排 水管 道 工程施工 及验收 规范 GB/T 50363 节 水灌溉工程技术标准 GB 50485 微 灌工程技术规范 GB 50769 节 水灌溉工程 验收 规范 SL/T 246 灌溉与 排 水工程技术管理规程 DB11/T 558 节 水灌溉工程施工 质量验收 规范 DB11/T 1528 农业灌溉用水定 额 3 术语和定义 下列 术语和定义 适 用 于 本文件。3.1 果园 orchards 种植果树 的园 地。3.2 果树 fruit tree 果 实 或种子可食 用的 树木，分为仁果类、核果类、浆果类、坚果类等。3.3 微灌 micro irrigation 利用 专门 设备，将 有 压 水 流变成细 小 水 流或 水 滴，湿润 植 物根 区 土壤 的灌水 方法，包括 滴 灌、微 喷灌、涌泉 灌（或 小 管出 流 灌）等。DB11/T 1659 2019 2 3.4 滴灌 drip irrigation 利用 滴头、滴 灌管（带）等 设备，以滴 水的 方式，湿润 植 物根 区 附近土壤 或 栽培 基 质 的灌水 方法。3.5 微喷灌 microspray irrigation 利用 微 喷头、微 喷带 等 设备，以喷洒 的 方式，实施灌溉的灌水 方法。3.6 涌泉灌 bubbler irrigation 利用 稳 流 器稳 流 和 小 管 分 散 水 头，实施灌溉的灌水 方法，也称小 管出 流 灌。3.7 水源首部系统 control head system of water sources 集 中 布置 的 加 压 设备、过滤器、施 肥（药）装置、量 测 和 控制 设备的 总称。3.8 田间首部系统 field control head system 田 间轮 灌组 或 灌溉 小 区 安装 的施 肥装置、压 力表、过滤器、稳 压 阀、电 磁阀 等 设备的 总称 3.9 施肥（药）装置 fertilizer（chemical）device 用 于 向 灌溉水 内添加肥料（药）的 装置，包括压 差式 施 肥（药）罐、文 丘里 施 肥（药）器、注 肥（药）泵、灌溉施 肥机、比例 施 肥（药）泵 等。3.10 设计耗水强度 designed daily water requirement of crop 设计水平 年 灌溉 植 物耗 水 高峰月份 日 均耗 水 量。3.11 设计供水强度 designed water application rate 满足 设计 耗 水 强 度、过滤器反冲洗 等 用水 需 求的 日 均供 水 量。3.12 计划湿润层 planned wetted soil depth 制 定灌溉 制度 时 计划 湿润 的 土层厚度。3.13 DB11/T 1659 2019 3 土壤湿润比 percentage of wetted soil area 在 计划 湿润层内，湿润土体 与 总土体 的 体积比。4 基本要求 4.1 果 园 微 灌工程规划、设计、施工 安装 及 监 理单位 应 有 相 应 技术 能力。4.2 果 园 微 灌工程 应 选 用 符合 国 家相关 标准的 材料 和设备。5 工程规划 5.1 规划原则 5.1.1 工程规划 应 与 当 地 农业规划、节 水灌溉规划、水 资源 利用规划 等 相协调。5.1.2 工程规划 应收 集 水 源、气象、地 形、土壤、植 物、灌溉 试 验、社会经济状况、劳动 力 等 方 面 的 基本 资料。5.1.3 平 原 区 果 园 面 积 大 于 100hm2、山 区 果 园 面 积 大 于 75hm2宜 分为 规划 阶段 与设计 阶段进行。5.1.4 工程规划 应包 含 水 源 工程、首部系统、管 网 规划和设备 及 材料选 型。规划 图 的 比例 尺 不 宜 小 于 1/5000，并 应 提出规划 及 设计 报告。5.2 规划要求 5.2.1 工程规划 应分 析 当 地 水 量、水 质，确 定设计 供 水 能力。5.2.2 工程设计 保证率 应不 低 于 90%。5.2.3 新 建 果 园 微 灌工程 应 进行 水 资源 评价。5.2.4 直接取 用 地 表 水的工程 应 进行 水 量 平 衡 计 算。5.2.5 通 过调 蓄 工程 供 水 作 为 水 源 的工程 应 依据水文 手册 或 图 集 分 析 计 算 设计水文 年 的 径 流量 和 年内分 配，计 算 调 蓄 工程 容 积，调 蓄容 积 计 算 应 符合 GB 50485的规定。5.2.6 灌溉水 质应 符合 GB 5084的有 关 规定。5.2.7 灌溉 方式 应 按照经济 性、实用性和 可 靠 性 等 原 则，通 过 技术 经济 比 较，优 化 选 择。5.2.8 微 灌工程管 网 布置 应 依据 地 形、果树 株行距、管理 维护 方 便 程 度 和 投入 等 因素，通 过方 案 比 较 确 定。6 工程设计 6.1 一般规定 6.1.1 工程设计 应 根 据 果 园规 模、树种、株行距、栽培 与管理 方式 等 确 定 具 体 灌水 方法 与 田 间 管 网 布 置 形 式，改（扩）建工程 还 应 考虑 树 龄 等 因素。6.1.2 工程设计 应 依据 果 园管理特 点 设计 轮 灌区和设 置 首部系统。6.1.3 设计 图 的 比例 尺 不 宜 小 于 1/2000。6.2 设计参数 6.2.1 设计 耗 水 强 度 宜 由 当 地 试 验 资料 确 定。无试 验 资料 时，宜参考 表 1来确 定，未 列 出的 其 他 果树可 依据 树 体 状况参考 表 1确 定。DB11/T 1659 2019 4 表 1 设计耗水强度取值表 果树 设计 耗 水 强 度（mm/d）露地果树 仁果类 苹 果 5.0-6.0 梨 4.0-5.0 核果类 樱桃 3.0-4.0 杏、桃、李 4.0-5.0 浆果类 葡萄 3.0-4.0 设施 果树 3.0-4.0 6.2.2 果 园 土壤 水 分 上 限范围 宜 为田 间 持 水 量 的 90%-100%，下 限范围 宜 为田 间 持 水 量 的 65%-75%。6.2.3 计划 湿润层 宜 依据 表 2选 取。未 列 出的 其 他 果树可 依据 树 体 状况参考 表 2确 定。表 2 计划湿润层取值表 果树 土壤 计划 湿润层（cm）露地果树 仁果类 苹 果 60-80 梨 60-80 核果类 樱桃 60-80 杏、桃、李 40-60 浆果类 葡萄 40-60 设施 果树 冷棚、温室 栽培 的 果树 40-50 6.2.4 土壤湿润比 宜 依据 表 3选 取。表 3 土壤湿润比取值表 树种 土壤湿润比（%）露地果树 滴 灌 25-35 露地果树微 喷 灌 30-45 设施 果树微 灌 30-50 6.2.5 灌溉水利用 系数，滴 灌 不应 低 于 0.9，微 喷 灌、小 管出 流 灌 不应 低 于 0.85。6.2.6 微 灌 系统 应 具 备 过滤、施 肥、控制、计 量 和 监测 等功 能，宜 根 据 各 类 设备的 流量 与水 头 损失 关 系 曲线 确 定 首部系统 设计水 头，首部 设计水 头 损失 不 宜低 于 0.1 Mpa。6.2.7 地 形 变 幅 较大 的 微 灌 系统宜 分 区 布 设 或 配 置稳 压 设备。6.2.8 微 灌 系统 轮 灌区灌水 器 设计 允许 流量应 满足 公 式（1）的要求。qv 20%.(1)式 中：qv灌水 器 设计 允许 流量 偏 差 率。6.2.9 灌水 器 工 作 水 头 偏 差 率、设计 净 灌水定 额 与设计灌水 周 期 的计 算 方法 应 符合 GB 50485的要求，设计 净 灌水定 额 同 时应 符合 DB11/T 1528的要求。6.3 设备选型 6.3.1 过滤 系统 应 符合 如 下 技术要求：a)首部 应 配 套 过滤装置，过滤装置 应 针 对 水 源 类 型 采 用 相 应 的组 合过滤 形 式；地 表 水、雨 水 等 灌溉水 源 宜 采 用 砂石 过滤器、筛 网 或 碟片 过滤器 两级 过滤；地下 水灌溉水 源 宜 采 用 旋 流 过滤器、筛 网 或 碟片 过滤器 两级 过滤；DB11/T 1659 2019 5 b)在轮 灌区 或 灌溉 分 区设 置 施 肥装置 时应 配 套筛 网 或 碟片 过滤器 等 二次 过滤装置；c)筛 网（碟片）过滤器 不 高 于 130 m或不 低 于 120目；d)筛 网（碟片）过滤器 应 布置 于 施 肥装置 出水 侧。6.3.2 施 肥装置 应 符合 如 下 技术要求：a)集 中 统 一 管理的 果 园 宜 采 用 比例 施 肥泵、灌溉施 肥机、文 丘里 施 肥器 等 施 肥 设备；b)分 散 分 户 管理的 果 园 宜 采 用施 肥罐、文 丘里 施 肥器 等 施 肥 设备；c)施 肥罐、文 丘里 施 肥器、比例 施 肥泵 等 施 肥 设备 应 采 用 旁 接 方式。6.3.3 果 园 微 灌工程 宜优 先 选 择 滴 灌管（带）灌溉 方式，地 形 变 幅 较大 时 宜 选 取 压 力 补偿 式滴头 或 滴灌管，滴头 流量不 宜 高 于 4L/h。6.3.4 果 园 微 灌工程 应 在 地 势 低 处 设 置 泄 水 井 和 泄 水 阀，在 地 势 高 处 设 置 进（排）气阀。6.3.5 特 殊生育 期 需 要 加湿 的 果 园 宜 同 时 配 备 微 喷 系统。6.3.6 果 园 微 灌工程 应 安装 计 量 设施。6.3.7 集 中 统 一 管理的 果 园 微 灌工程 宜配 置 灌溉 自 动 控制 系统。6.3.8 流量 与 压 力 变 幅 较大 时果 园 微 灌 供 水工程 宜配 备 变 频 装置。6.4 管网设计 6.4.1 果 园 微 灌管 网系统 应包 含 干 管（分 干）、支 管、毛 管 等：a)干 管（分 干）宜 沿 道 路、渠 系 布置，支 管 宜 结 合 田 块、毛 管 铺 设 长 度 等 情 况优 化 布置；b)采 用 微 喷 灌、小 管出 流等 灌水 方式 时，毛 管 宜 沿 行 向布置；小 管出 流 宜 与 树 盘结 合，树 畦 直径不 宜大 于 行距 的 1/3；c)滴 灌管（带）作 为 毛 管 时，滴 灌管（带）宜 沿 行 向布置；成 龄 果树 行距 3 m 宜 采 用 双 行 布置；果树 行距 小 于 3m宜 采 用单 行 布置；滴 灌管 布 设位 置 宜 为树 冠 投 影 的 1/3-1/2处；d)滴 灌管（带）地 面 布置 时 宜 与 防 草 布相 结 合，放 置 于 防 草 布 下 方；e)滴 灌管围 绕 树 干环 形 布置 时，宜 铺 设 聚乙烯（PE）作 为 输 水 毛 管。6.4.2 微 灌 干 管、分 干 管 应 埋 设 于 冻 土层以 下。6.4.3 镇墩、支墩 设 置 应 符合 如 下 技术要求：a)山 丘 区 干 管 铺 设 地 形 坡 度 大 于 20%、管 径大 于 50 mm时，应 根 据管 道 铺 设 方式 每隔一 定 距 离 设 置 镇墩 或 支墩，应 在 转弯、分 叉处 设 置 镇墩；b)平 原 区管 径大 于 110 mm时，应 在 转弯、分 叉处 应 设 置 镇墩。6.4.4 二级 首部宜 安装在阀 门 井 内。6.4.5 微 灌 系统 管 网 水 力 计 算 应 符合 GB 50485的规定。7 工程建设与管理 7.1 工程施工与试运 行 7.1.1 隐蔽 工程施工 时应 减 少对果树 根 系 的 破环。7.1.2 施工 期 宜 选 择 在 果 实 收 获后 进行。7.1.3 管 道 施工 应 符合 GB 50268、GB 50485的规定。7.1.4 聚氯乙烯 管 道 施工 环境 温 度 不应 低 于 4。7.1.5 管 道应 进行 打 压 试 验，试 验压 力 不 低 于 设计工 作 压 力 的 1.25倍。7.1.6 管 沟 应 在 管 段 非 接 头 处先初 始回填，冲洗 试 压 合 格 后 再全 面 回填。7.1.7 回填 土 应 剔除 石块、干 湿 适 宜、分 层 夯 实，与管 道及 附 属 建 筑 物 应 接 触紧 实。DB11/T 1659 2019 6 7.1.8 施工 过 程中 应 做好 施工 记录，隐蔽 工程 应 填写 隐蔽 工程 验收 记录。7.2 工程 验收 要求 7.2.1 技术文件 应 齐 备、规范。7.2.2 工程 应 按照 批 准的文件 完 成 全 部 建设 内 容。7.2.3 土 建 应 符合 设计要求和本规范的规定。7.2.4 配 套 设备 应 完善，安装 质量应 达到 要求。7.2.5 资料 应包 含 设备 运 行维护手册。7.2.6 工程 验收应 符合 GB 50769、DB11/T 558规定。7.3 工程管理 7.3.1 微 灌工程 应 明 确 管 护 主 体 和责 任。7.3.2 管 护 主 体 应 依据 运 行维护手册进行 管理。7.3.3 微 灌 系统 过滤器 应 定 期 冲洗。7.3.4 微 灌 系统 灌水 器 遗 失 或 破 坏 应及时 更换。7.3.5 入 冬 前 应排 空 管 网 中的 余 水。7.3.6 果 园 其 他 管理 措 施 应 避免 对 灌溉 系统 的 破环。7.3.7 工程管理 还 应 符合 GB 50485、SL/T 246的有 关 规定。_
